Detector De Mentiras (CHMD-DM3)

El detector de Mentiras es una dinámica maker creada para las clases de Inglés y Biología del tercer y cuarto semestre de preparatoria. Esto es un trabajo conjunto los profesores Laura Salazar, Isaac Delgado y yo.

La dinámica busca integrar los contenidos de aprendizaje siguientes:

• Lectura de 1984 de George Orwell
• Reflexión acerca de las emociones humanas
• Procesos biológicos de las emociones.

La Dinámica constrará de las siguientes actividades:

1. Lectura del libro
2. Emotion reflexion
   • Analysing presidential candidates
   • Good and bad
3. Construcción del detector de mentiras
4. "La trampa"
   • Trampa
   • Uso del detector
   • Reflexión de la trampa

Este Instructable se enfocará en la construcción del detector de mentiras.

Los polígrafos son instrumentos de medición utilizado para el registro de respuestas fisiológicas. Generalmente registra las variaciones de la presión arterial, el ritmo cardíaco, la frecuencia respiratoria, estimulos nerviosos y la respuesta galvánica o conductancia de la piel, que se generan ante determinadas preguntas que se realizan al sujeto sometido a la prueba.1)

1) National Research Council of the National Academies (USA), The Polygraph and Lie Detection, Washington DC

Cabe mencionar que el polígrafo no es 100% confiable, ya que hay muchas variables que pueden generar errores en las lecturas.

Principios de funcionamiento

La idea principal del polígrafo es la corelación entre las emociones y la reactividad corporal. Por ejemplo, cuando le preguntamos a un "sospechoso" si cometió el crimen, esto genera un estímulo en su cerebro, que a su vez genera una emoción y una respuesta físiológica.

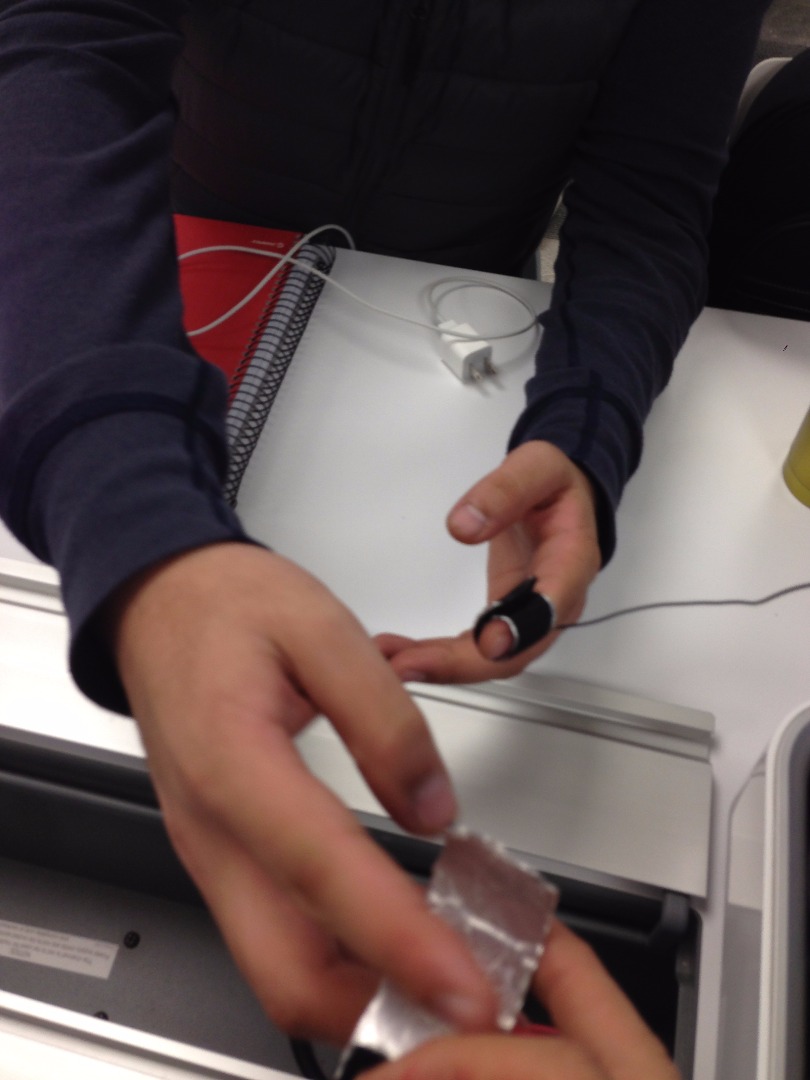

El polígrafo registra la actividad "electro-dermal", o resistencia galvánica de la piel, y es básicamente una medida del sudor en la punto de los dedos. La punta de los dedos es una de las áreas más porosas del cuerpo y por lo tanto el lugar idóneo para hacer dicha medición con los electrodos.

La idea central es que los humanos sudamos en cuanto estamos en situaciones de estres.

Cuando el sujeto utiliza los electrodos y se le hacen preguntas, según su reacción a las mismas, la conductividad de su piel cambia, dando valores más altos cuando suda más, por lo tanto podríamos interpretar que está más estresado y está mintiendo.

IMPORTANTE

Los polígrafos miden, además de la resistencia galvánica de la piel, los ritmos cardiaco y respiratorio. Esto lo vuevle un aparato más completo en cuanto a la medición de reacciones fisiológicas, ahora bien, esto no garantiza que el polígrafo sea un equipo 100% confiable.

De hecho no existen comprobaciones con el método científico que avalen el uso del polígrafo para detectar mentiras. 2)Ames provides personal insight into the U.S. Government's reliance on polygraphs in a 2000 letter to Steven Aftergood of the Federation of American Scientists. http://www.fas.org/sgp/othergov/polygraph/ames.html

Herramientas

• Pinzas de corte diagonal
• Pelacables
• Tijeras

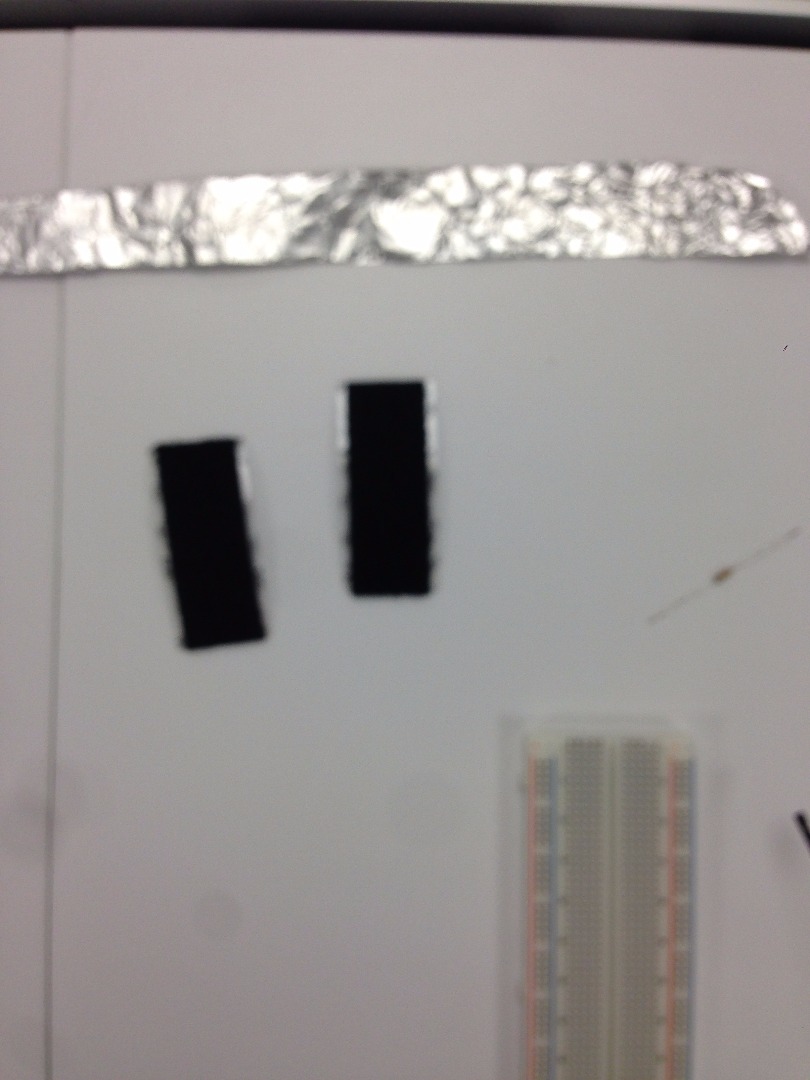

Material

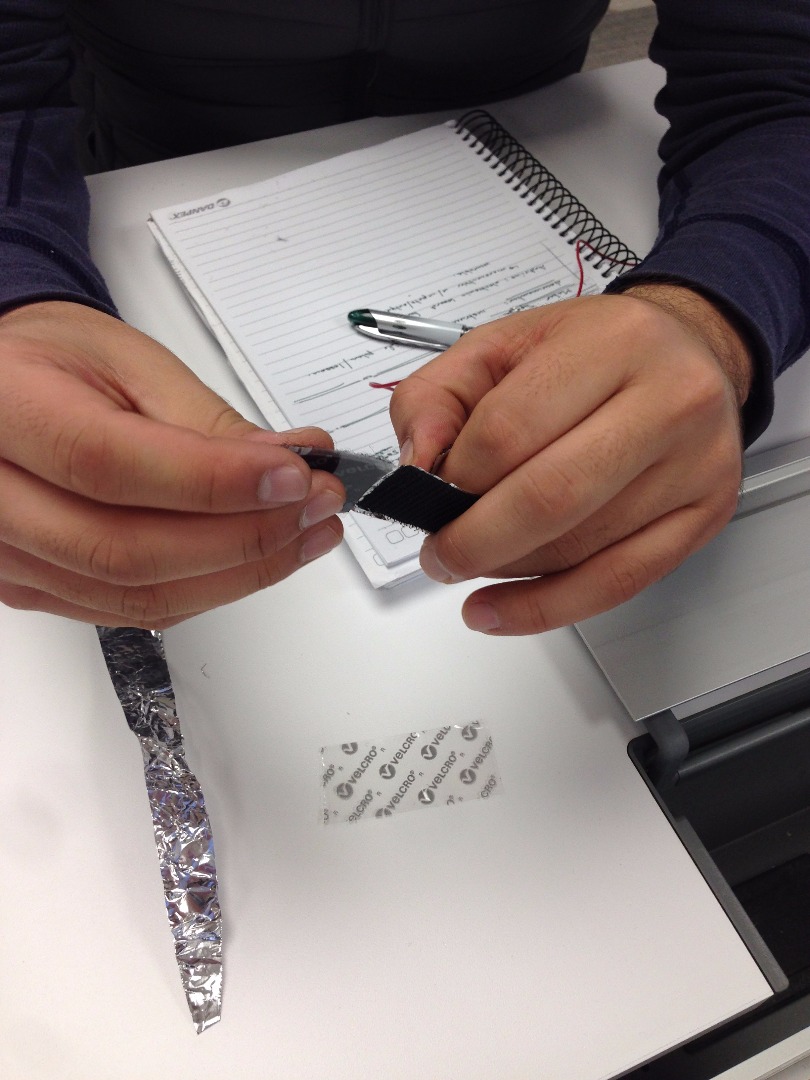

• Velcro
• Cable AWG 22
• Papel Aluminio
• Arduino
• Breadboard
• 10k Resistencia

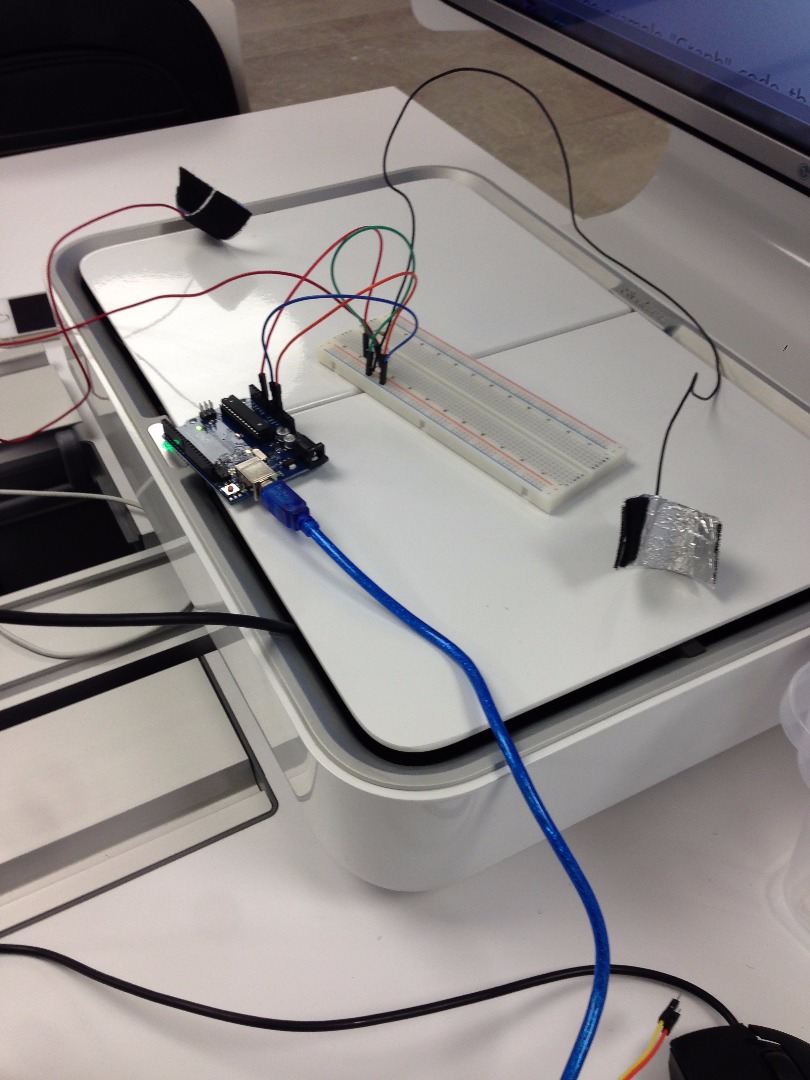

Para conectar el Arduino puedes seguir el esquema de la imagen:

• Conectar jumpers de las salida de 5V y GND del arduino a las dos pistas del Breadboard
• De la línea de 5V conectas directamente al electrodo
• De la línea de GND conectamos un jumper a una pata de la resistencia.
• Del Puerto A0 conectamos un jumper a la misma línea de la otra pata de la resistencia.
• Conectamos el segundo electrodo E2 a la misma línea.

Ahora que tenemos nuestro circuito construido, podemos cargar el "Sketch" o programa al Arduino.

Para este proyecto usaremos el sketch "Graph" que viene cargado ya en el Arduino IDE.

Navega a Archivo>Ejemplo>Communication>Graph.

Despues que abra el programa, le damos cargar.

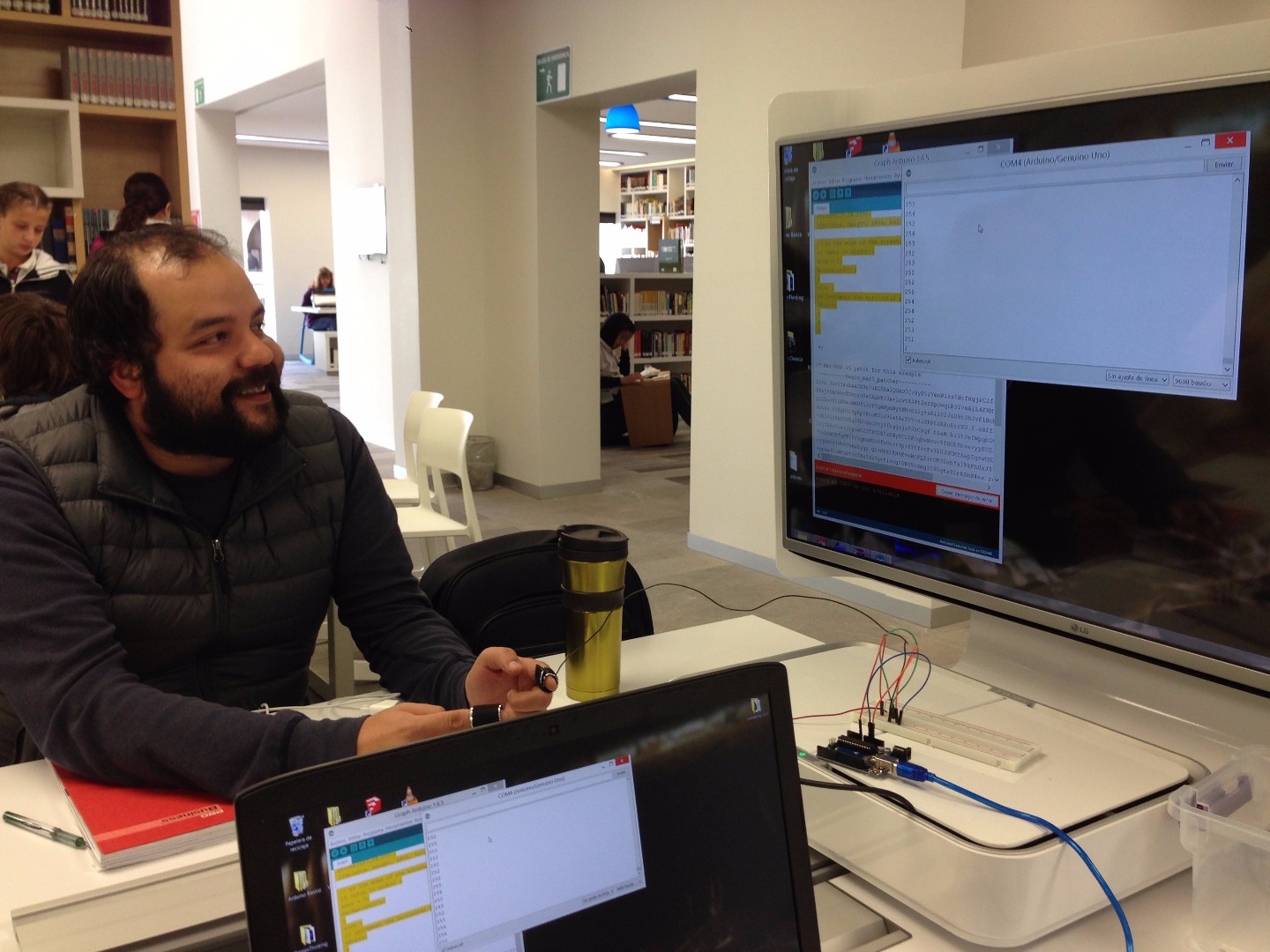

Ahora que ya está conectado el circuito y el Arduino programado, podemos ir a Herramients>Monitor Serial y nos aparecerá una tabla que muestra diferentes números.

Estos números representan la cantidad capacitancia de nuestro cuerpo, misma que varía según el sudor de nuestras manos.

¿Cómo interpretamos estos valores?

Cómo explicamos en el primer paso, con ayuda de Arduino medimos la resistencia galvánica de la piel. Una resistencia de 0 ohms muesta un valor en el arduino de 1023 y una resistencia de "infinito" o bien no hay corriente entre los electrodos mostraría 0 en la pantalla.

Normalmente los valores que veremos en pantalla en cuento nos conectemos los electrodos será de 60 a 80, dependiendo que tan sudadas estén nuestras manos.

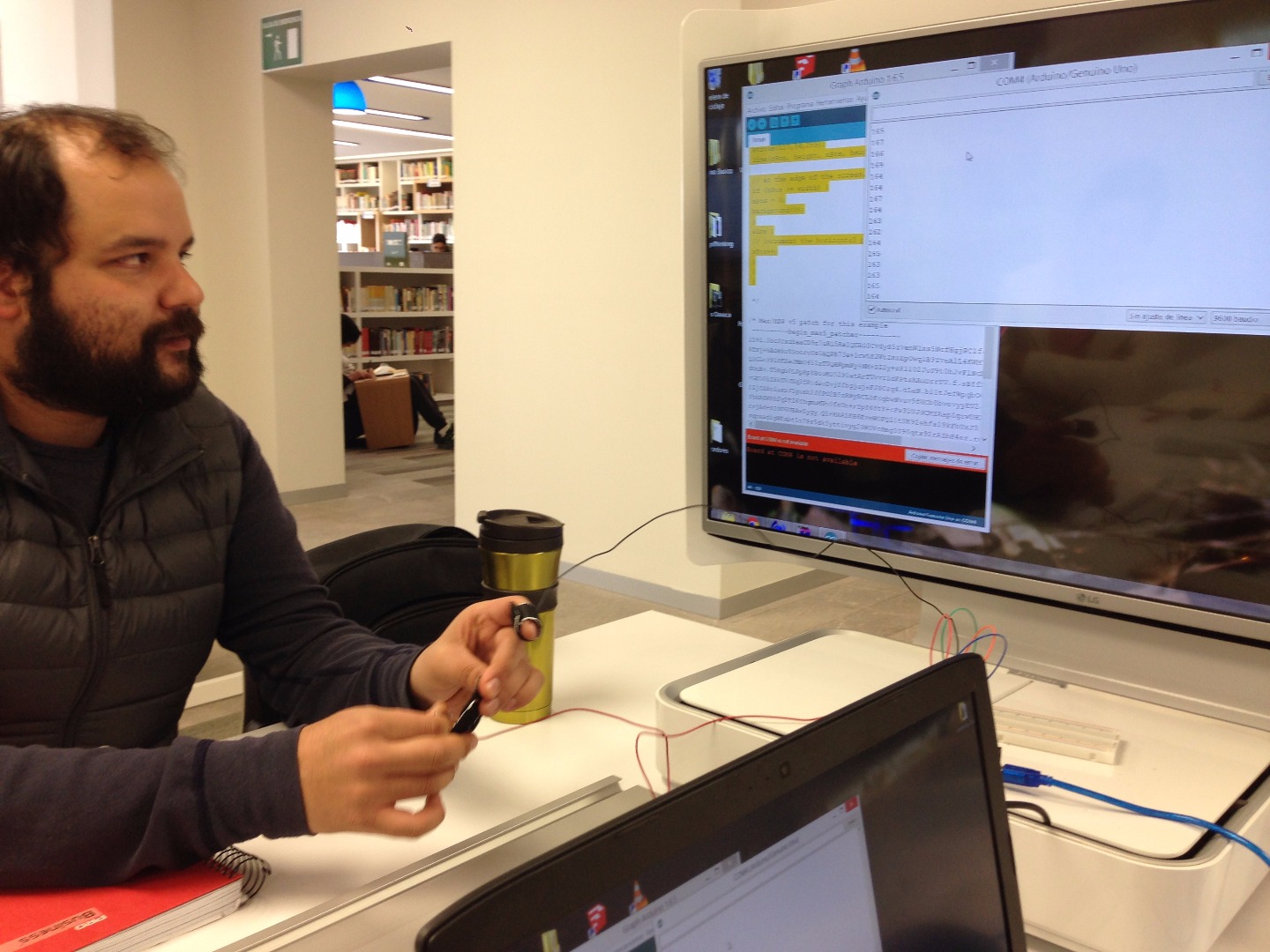

Podemos conectar los electrodos a la persona y comenzar a realizar preguntas. Notarás que cuando hacemos preguntas, los valores comienzan a subir en cuento hacemos una pregunta que cause alguna emoción.

Por ejemplo podemos pedirle al sujeto con los electrodos que mienta acerca de su nombre y ver si existe un cambio en los números.

De esta manera podemos ver los cambios en sudoración y definir si podemos detectar mentiras con este polígrafo sencillo hecho con arduino.
