De Dries' Beker

Er zijn heel wat drinksystemen op de markt. Denk maar aan glazen, tassen, koffiebekers, .... Er zijn zelf heel wat varianten voor mensen met andere noden: bekers met een drinktuit, bekers met een neusuitsparing, koffiebekers met een rietje of klepje, bekers met een geïntegreerde trechtervorm, handycups, ...

Maar wat als geen enkele van bovenstaande nu werkt? Wat als er in deze grote variatie aan drinksystemen en drinkhulpmiddelen geen enkel systeem bestaat die u kan gebruiken?

Dit was het geval bij Dries... Een man met een motorische beperking.
Hij kan in beperkte mate zijn linkerarm en -hand gebruiken, maar fijn-motorische bewegingen zijn zeer moeilijk. Bij bestaande bekers stuit Dries telkens op volgende problemen:

- Het handvat van de beker is telkens te klein of het ontbreekt

- Hij moet zijn hoofd naar achter kantelen

- Het drinksysteem is niet aangepast aan de noden van Dries

Dries zocht dus een beker die al deze zaken combineert waardoor hij eindelijk wel zelfstandig zou kunnen drinken, en die hebben we gevonden!

Benodigdheden beker:

- Munchkin oefenbeker miracle 207 ml (Munchkin)

- Isolerende beker trechtervorm (Adhome)

Benodigdheden handvat:

- (Massief) hout

- Elastiekje (breed)

- lijm (polymeer)

- Vernis

Benodigde materialen:

- Potlood + meter

- Decoupeerzaag

- Boormachine + klokboor (verschillende maten)

- Fein

- Schuurmachine + schuurpapier

- Handschroeven

Om de beker zelf te maken voegen we 2 bestaande bekers samen

- Munchkin oefenbeker miracle 207 ml (Munchkin)

- Isolerende beker trechtervorm (Adhome)

Stap 1: De isolerende beker met trechtervorm binnenin wordt kapot gezaagd met een fein.

Door met de fein een horizontale doorsnede te maken aan de onderkant komt er zicht op de binnenkant van de beker (zie foto). Wees steeds voorzichtig en zaag niet te diep, anders wordt de trechtervorm mogelijks beschadigd.

Eenmaal de horizontale doorsnede gemaakt is kan een verticale doorsnede (naar boven toe) gemaakt worden. Vervolgens kan je het buitenste deel van de beker breken, waardoor de trechtervorm helemaal los is.

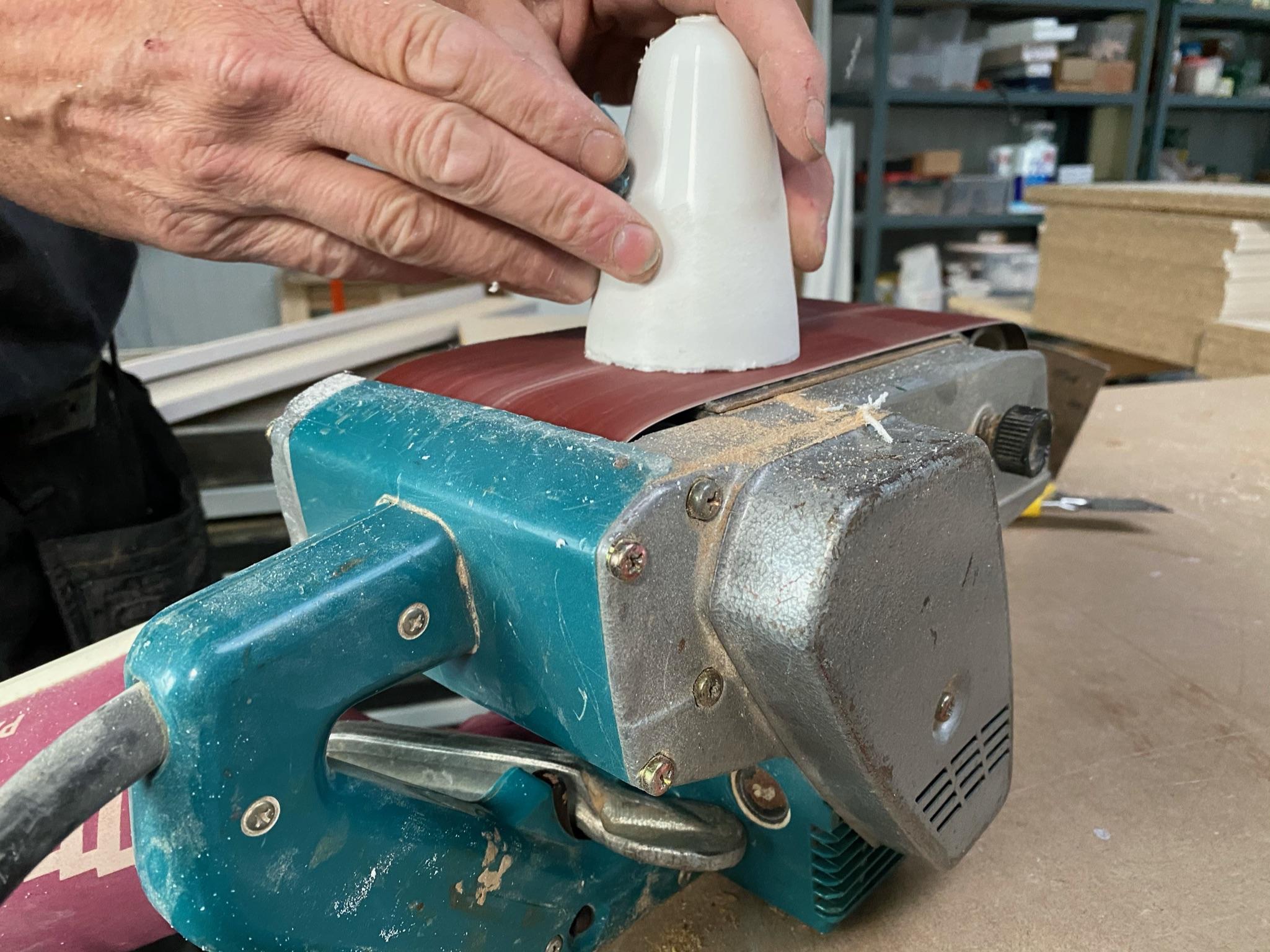

Stap 2: Eenmaal de trechtervorm los is moet die bijgeschuurd worden om in de Munchkin oefenbeker te passen.

Zowel de hoogte van de trechtervorm als de dikke randen moeten bijgeschuurd worden.

Dit doe je door de schuurmachine met de schuurkant naar boven te leggen en voorzichtig de randen en dikte van de trechtervorm te schuren. Wees hierbij voorzichtig, zorg ervoor dat uw vingers de schuurband nooit raken en schuur ook steeds kleine stukjes weg. Dit is een werkje waar geduld noodzakelijk is. De trechtervorm moet namelijk uitgedund worden tot deze filterdun is, enkel op die manier zal hij in de andere beker passen.

Stap 3: Eenmaal de gewenste maten van de trechtervorm bekomen zijn, (dit weet je door de omtrek in te passen in de Munchkin beker) kunnen de 2 bekers samengevoegd worden.

De trechtervorm kan je met een stomp voorwerp (vb de achterkant van een schroevendraaier) in de Munchkin beker duwen. Wees hierbij voorzichtig zodat er geen barsten ontstaan.

Stap 4: Wanneer de bekers samengevoegd zijn is het noodzakelijk om te controleren of de schroefdraad van de Munchkin beker vrij is ten opzichte van het deksel.

Het kan noodzakelijk zijn om de trechtervorm nog wat bij te snijden met een breekmes. Het deksel van de Munchkin beker moet correct en waterdicht afsluiten.

Het handvat wordt volledig manueel vervaardigd uit hout.

Omdat deze beker heel individueel gemaakt is, zal zeer weinig over afmetingen gesproken worden.

De eerste foto die u ziet, is een foto van het finale prototype. Dit werd als basis gebruikt om na te maken in hout.

Stap 1: Het finale prototype wordt plat gelegd en afgetekend op de eerste plaat hout.

Stap 2: Met een decoupeerzaag wordt het afgetekende stuk uitgezaagd.

Stap 3: Stap 1 en 2 worden herhaald met een tweede plaat.

Stap 4: Beide platen worden aan elkaar vastgelijmd en samengedrukt met behulp van handschroeven.

Stap 5: Geef de lijm tijd om te drogen en druk de platen stevig aan met handschroeven.

Stap 6: Stap 1 tot en met 5 worden nogmaals herhaald. Op die manier heb je twee keer 2 gelijmde platen in een ruwe vorm die uiteindelijk het handvat zullen vormen.

Stap 7: Wanneer de gelijmde blokken helemaal droog zijn en een stevig geheel vormen, worden ook deze aan elkaar bevestigd met lijm. Er ontstaat nu een brede blok van 4 aan elkaar gelijmde platen.

Stap 8: Geef de lijm opnieuw tijd om te drogen en druk de platen stevig aan met handschroeven.

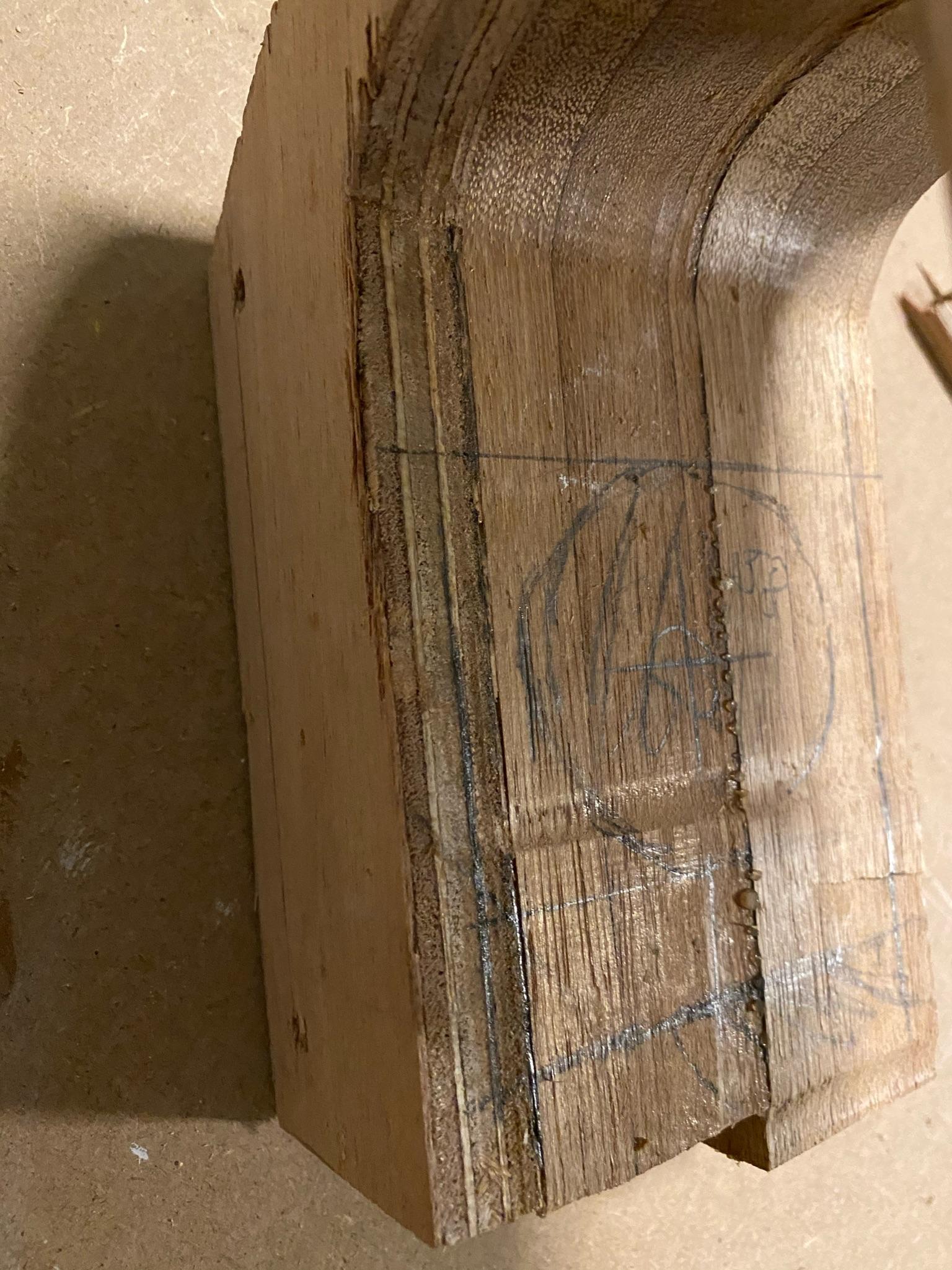

Stap 9: Nu de ruwe vorm van het handvat bekomen is, is het belangrijk om af te tekenen welke aanpassingen er nog moeten gebeuren.

- Bovenaan moet een cirkel uitgezaagd worden (hier wordt de beker gestabiliseerd bovenaan)

--> het midden moet hiervoor bepaald worden + de diameter van de cirkel

- Onderaan moet een cirkel uitgehold worden (hierin wordt de onderkant van de beker vastgezet)

--> Het midden moet hiervoor bepaald worden + de diameter van de cirkel

- De lijnen van de breedte van het handvat moeten getekend worden

--> de breedte van het handvat is 5 cm en er is een dikte van 2 cm

Stap 10: De uitgetekende stukken moeten nu weggehaald worden.

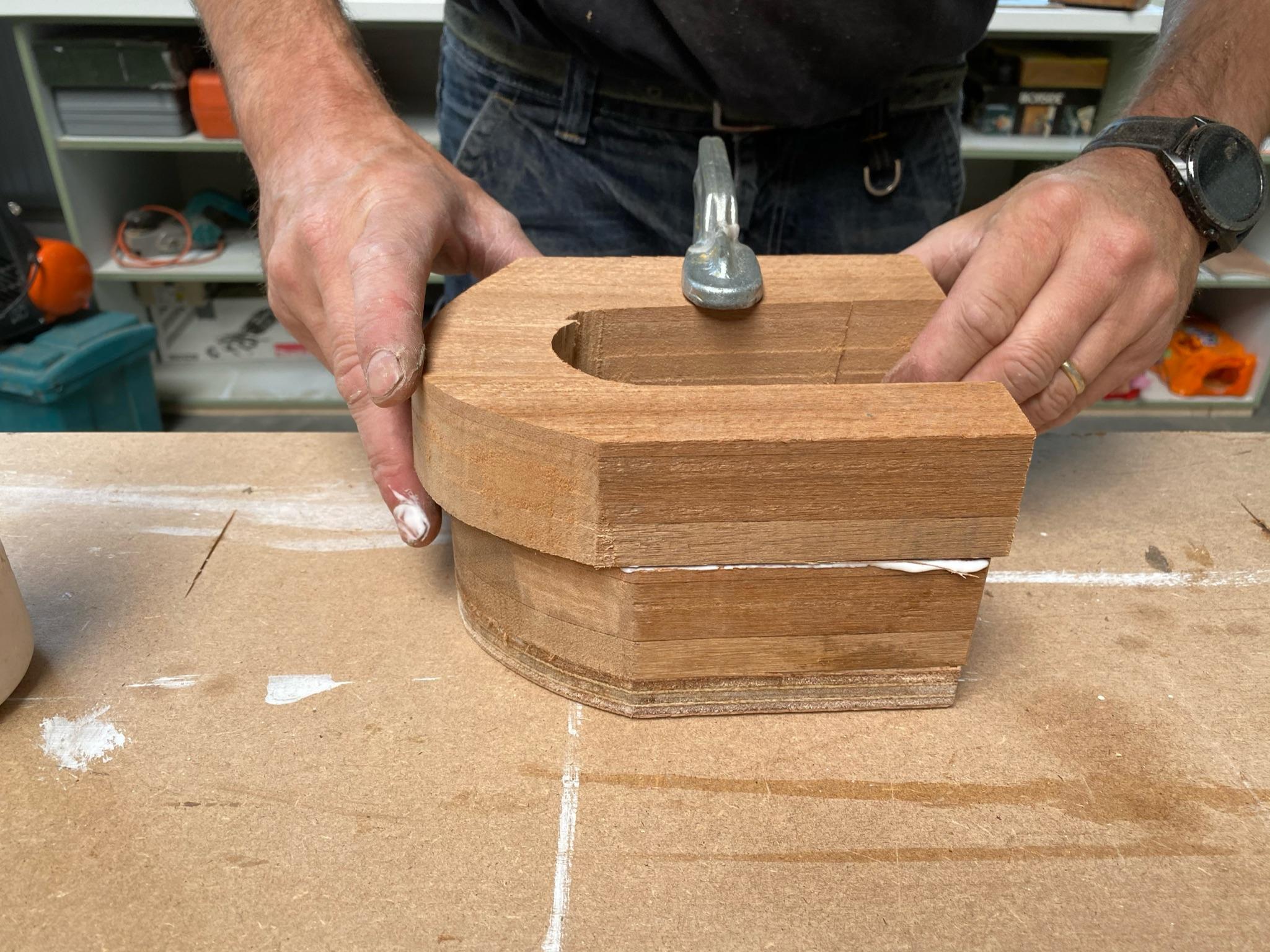

We beginnen met de bovenste cirkel uitzagen. Dit wordt met een klokboor weg gezaagd (diameter 75). Doordat de bovenste cirkel weg is, kunnen er ook op het onderste deel van de blok insneden gemaakt worden met de klokboor. Door telkens met een kleinere diameter van klokboor te werken ontstaan er verschillende ingesneden cirkels (zie foto). Vervolgens kan je met een beitel stukje voor stukje het hout weghalen zodat een cirkel uitgehold wordt. Pas hierbij regelmatig de beker in de uitholling. Op die manier weet je waar je nog verder moet uithollen.

Stap 11: Vervolgens moet het handvat zelf afgeslankt worden. Deze lijnen werden uitgetekend in stap 8.

Met een decoupeerzaag kan je voorzichtig de getekende lijnen volgen en op die manier de overtollige stukken hout weg zagen.

Stap 12: Ook in de bovenste cirkel moet nog een opening weg gezaagd worden met de decoupeerzaag. Deze cirkel houd de beker stabiel maar er moet uiteraard wel een opening zijn om te drinken. Dries is linkshandig dus de opening wordt gemaakt met het handvat aan de linkerkant gepositioneerd.

Bij een rechtshandig persoon zal het handvat aan de rechterkant gepositioneerd zijn.

Stap 12: Het resultaat van deze stappen is een ruw, niet afgewerkt handvat.

De afwerking van het handvat:

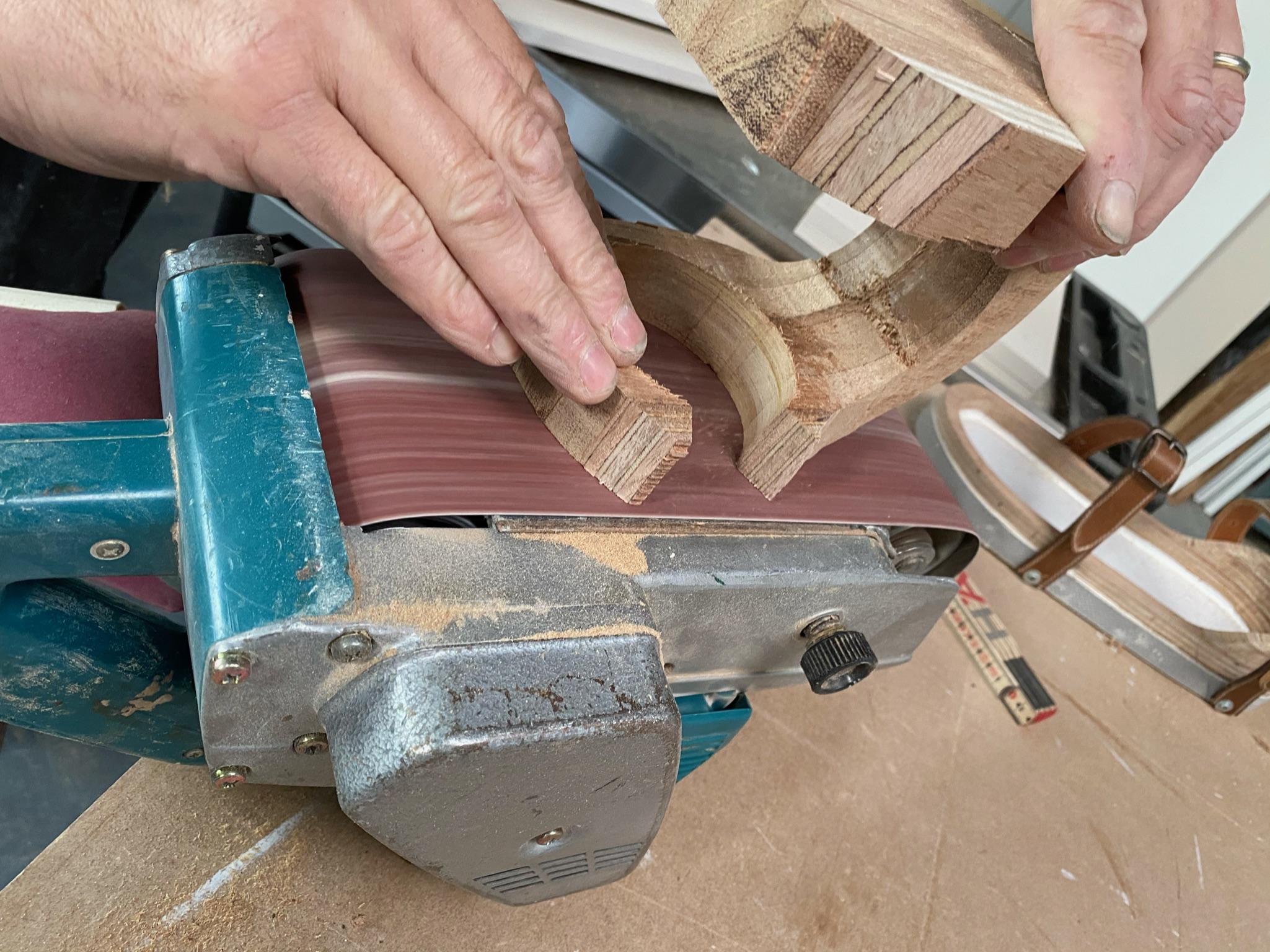

Stap 1: Het volledige handvat moet grondig geschuurd worden.

Dit doe je door opnieuw de schuurmachine met de schuurband naar boven te leggen. Heel voorzichtig (opgepast voor de vingers) kan je alle randen van het handvat schuren tot de gewenste vorm bekomen is. Belangrijk is dat alle bramen en splinters weg zijn zodat men zich niet kan verwonden.

Stap 2: Sommige plaatsen van het handvat zijn onbereikbaar voor de grote schuurmachine.

Deze zullen dus manueel met een stukje schuurpapier behandeld moeten worden (vb binnenkant van de cirkel, uitholling onderaan).

Stap 3: Alvorens de laatste bewerking uit te voeren is het belangrijk om het handvat nogmaals te testen met de cliënt. Mogelijks moeten er nog kleine aanpassingen gebeuren (de bovenste cirkel die de beker vastklemt kan bijvoorbeeld nog storen aan de lip).

Stap 4: Als laatste moet het hout behandeld worden met een vernislaag. Op die manier is het handvat bestand tegen water.

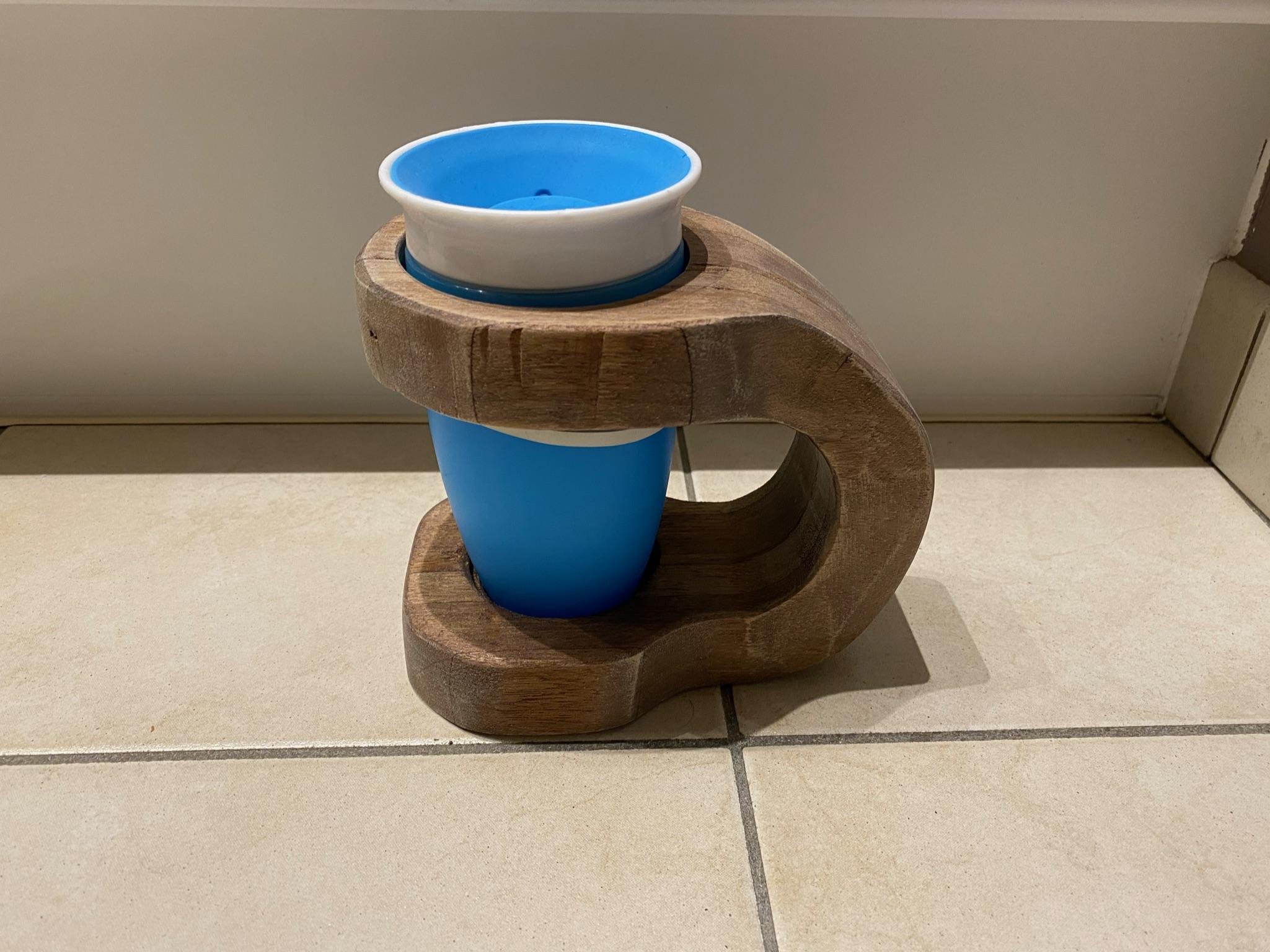

Er zijn nu 2 afgewerkte producten, deze worden samengevoegd:

- Het handvat
- De beker

Na het samenvoegen moet rond de beker nog een rubberen elastiek gehangen worden.
Deze elastiek zorgt ervoor dat de beker niet uit het handvat kan schuiven.
