DVD Stand + DVD Box
Como muchos, los DVD y CD que grabo, se fueron desbordando a lo largo de los años, por eso busqué alguna solución ,pero nada me convencía, (Hay buenos trabajos, desde cajas tradicionales, a cajas para guardar sobres), hasta que encontré el trabajo de Tomalinski: (https://www.thingiverse.com/thing:639775) que me inspiró para realizar el siguiente trabajo.:
1) DVD_Stand_Simple_X8: es un simple sostén de DVD y CD con capacidad para 8 unidades.
2) DVD_Base_X8: Es el mismo Stand, pero con la base, para agregar en cualquier momento la tapa, que permite cubrir los discos, para minimizar el polvo y la suciedad para 8 unidades.
3) DVD_Tapa_X8: Tapa, que encaja en la base para DVD para 8 unidades.
En https://www.thingiverse.com/thing:4850488 se puede acceder a los archivos
Like many, the DVDs and CDs that I record, overflowed over the years, so I looked for a solution, but nothing convinced me, (There are good jobs, from traditional boxes, to boxes to store envelopes), until I found Tomalinski's work: (https://www.thingiverse.com/thing:639775) which inspired me to do the following work:
1) DVD_Stand_Simple_X8: is a simple 8-drive DVD and CD holder.
2) DVD_Base_X8: It is the same Stand, but with the base, to add the cover at any time, which allows the discs to be covered, to minimize dust and dirt for 8 units.
3) DVD_Tapa_X8: Cover, which fits into the 8-drive DVD base.
At https://www.thingiverse.com/thing:4850488 you can access the files
Supplies
Conexión a Internet
Cuenta en Tinkercad.com
Impresora 3D
PLA
Internet connection
Account on Tinkercad.com
3D printer
PLA
Diseño (Design)
Como mencioné anteriormente, partí de la base de otro trabajo. Estaba bien, era cómodo, pero dejaba los los discos sin protección y eso no me agradaba. Es posible que muchos de ustedes tampoco les de mucha seguridad mi trabajo, pero se acerque a lo que pretenden.
Acá les voy a contar como a partir de la idea, realicé el mío y claramente como pueden modificarlo.
El diseño, lo realicé en Tinkercad.com, es un programa muy sencillo de utilizar, está en la nube, por lo que es muy fácil seguir con el proyecto desde cualquier computadora.
Lo primero que realicé fue un circulo, seleccionando la forma CILINDRO, de unos 12cm de diámetro y 2mm de espesor. (Los CDs y DVDs tienen 1mm de espesor, pero como los voy a usar para realizar los zurcos en el soporte, 2mm es ideal para que no roce, pero no se caiga.
Cuando mi disco estaba con las medidas correctas lo copié 7 veces más y los coloqué en paralelo con una separación de 1 milímetro.
Posteriormente seleccioné la forma CUBO, al cual le dí las medidas 25x99x89 (Ancho x Largo x Alto), coloqué los discos en medio de la nueva forma y seleccioné solo los discos, a los cuales les dí la propiedad HUECO. Uní todas las formas y quedó generada la Base Simple.

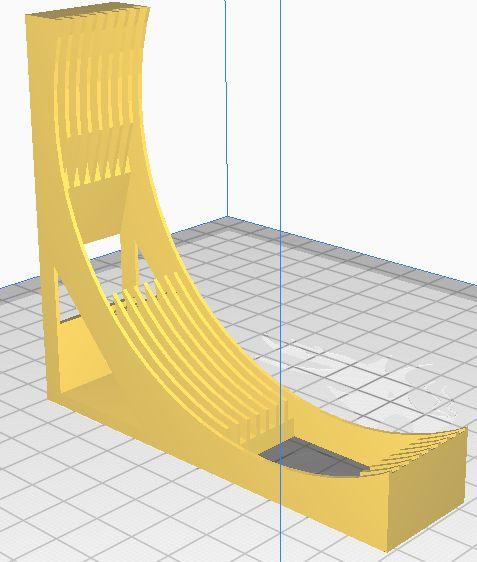

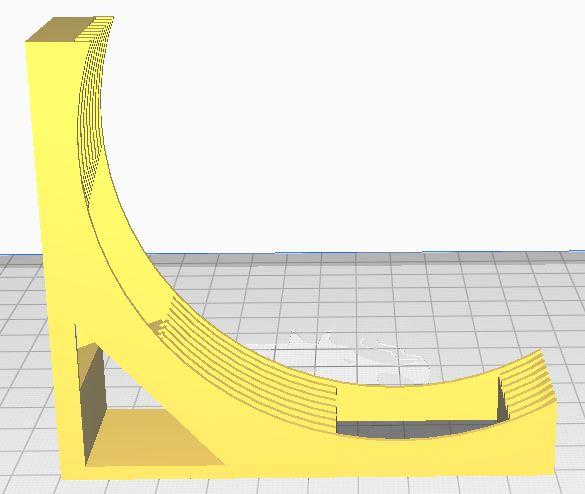

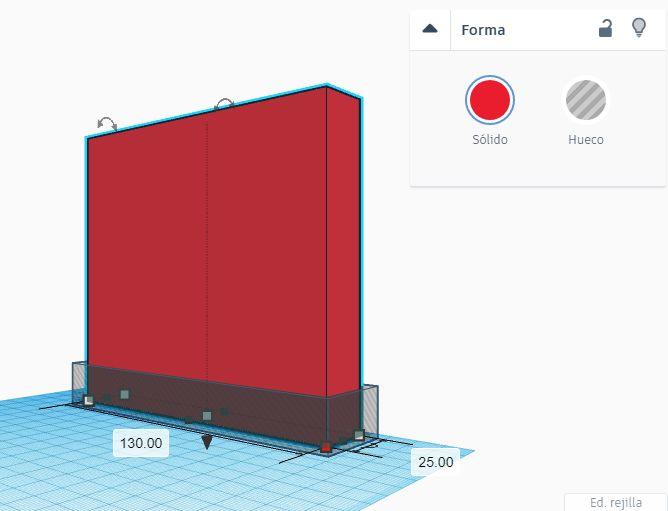

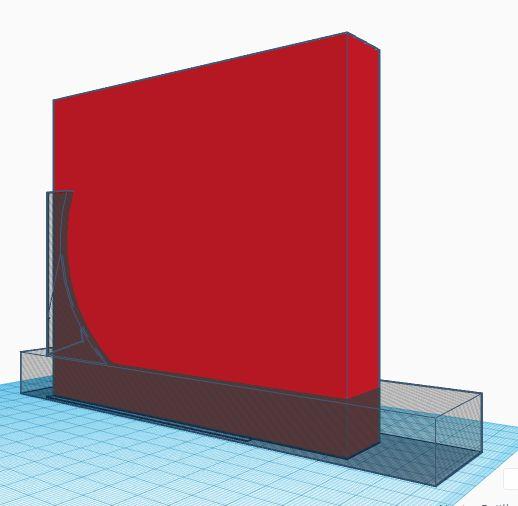

Seleccioné nuevamente la forma CUBO, pero ahora le dí como medidas 25 de ancho x 130 de largo x 130 de alto, de esta forma sacaré la caja pero le dí la propiedad HUECO. Con estas medidas, dupliqué dicha forma, pero le reduje 2mm de cada lado, es decir 23x128x128 y lo coloqué dentro de la primera caja, de forma equidistante de cada lado, al ser más chica, debe quedar 2 mm de cada lado. Con ambas cajas alineadas, la interior le doy la propiedad HUECO y a la externa le vuelvo a la propiedad COLOR. Selecciono ambas formas y las unifico, esto generará una vació en el interior de la caja.
Duplique dicha forma y lo corrí de forma paralela. Seleccioné nuevamente la forma CUBO, y le dí las siguientes medidas: 38x140x20 con propiedad HUECO colocándolo en una de la cajas, cubriendo toda un lado, con otra caja HUECA, cubrí la otra caja, pero a una altura de 20mm. al unir cada par de formas, generé un zócalo y la tapa de la caja.
El zócalo, lo ubiqué cubriendo la Base Simple, de manera que coincidiera los bordes y la parte trasera, de esa forma se tiene la Base DVD x 8. Acá solo falta hacer algunas hendiduras y calados, en parte para hacerlo más liviano, en parte para trabar la tapa.
Con el mísmo método, ubiqué la parte superior de la caja, también haciendo coincidir los bordes.
Como todo está dentro de la misma área de trabajo, si se imprime el proyecto completo, claramente las piezas estarán unidas, para evitar eso, hay que seleccionar cada pieza que se quiere imprimir de forma individual y exportarlo en formato STL, es decír selecciono la parte superior de la caja y la exporto, selecciono la base simple junto a la base y lo exporto, selecciono solo la base simple y la exporto.
As I mentioned earlier, I started from the base of another work. It was fine, it was comfortable, but I left the discs unprotected and I didn't like that. It is possible that many of you are not very confident about my work, but it comes close to what you intend.
Here I am going to tell you how from the idea, I made mine and clearly how you can modify it.
The design, I did it in Tinkercad.com, it is a very simple program to use, it is in the cloud, so it is very easy to continue with the project from any computer.
The first thing I made was a circle, selecting the CYLINDER shape, about 12cm in diameter and 2mm thick. (CDs and DVDs are 1mm thick, but since I am going to use them to make the slots on the support, 2mm is ideal so that it does not rub, but does not fall off.
When my disk was with the correct measurements I copied it 7 more times and placed them in parallel with a separation of 1 millimeter.
Later I selected the CUBE shape, to which I gave the measurements 25x99x89 (Width x Length x Height), placed the disks in the middle of the new form and selected only the disks, to which I gave the HUECO property. I joined all the shapes and the Simple Base was generated.
I selected the CUBE shape again, but now I gave it as measures 25 wide x 130 long x 130 high, in this way I will remove the box but I gave it the HOLLOW property. With these measurements, I duplicated this shape, but I reduced it by 2mm on each side, that is, 23x128x128 and placed it inside the first box, equidistant from each side, being smaller, there should be 2 mm on each side. With both boxes aligned, the inner one I give the HOLLOW property and the outer I return to the COLOR property. I select both forms and unify them, this will generate a void inside the box.
Duplicate said shape and ran it parallel. I selected the CUBE shape again, and gave it the following measurements: 38x140x20 with HOLLOW property, placing it in one of the boxes, covering the entire side, with another HOLLOW box, I covered the other box, but at a height of 20mm. By joining each pair of shapes together, I generated a plinth and the lid of the box.
The plinth, I placed it covering the Simple Base, so that the edges and the back part coincide, that way you have the DVD Base x 8. Here we only need to make some slits and openwork, in part to make it lighter, in part to lock the lid.
Using the same method, I located the top of the box, also matching the edges.
As everything is within the same work area, if the complete project is printed, clearly the pieces will be joined, to avoid that, you have to select each piece that you want to print individually and export it in STL format, that is, I select the top of the box and I export it, I select the simple base next to the base and I export it, I select only the simple base and I export it.

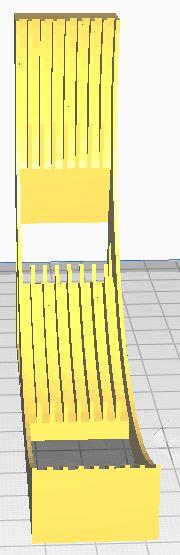

Impresión
Para renderizar los proyectos, utilicé el programa Ultimaker Cura
Utilicé los mismos parámetros para todas las partes
To render the projects, I used the Ultimaker Cura program
I used the same parameters for all parts
Base y Caja_DVD_8x
Cura
Layer Height (Altura de Capa): 0,2
Wall Thickness (Grosor de Pared): 0,8
Wall Line Count (Recuento de líneas de pared): 2
Top/bottom thicknes (Grosor Superior/Inferior): 0,8
Bottom Thicknes: 1,0
Bottom Layers: 5
Infill Density (Densidad deRelleno): 15
Infill Pattern (Patrón de Relleno): Triángulos
Printing Temperature (Temperatura de Impresión): 200 (PLA)
Build Plate Temperature (Temperatura de la Placa de Impresión): 45°
Print Speed (Velocidad de Impresión): 60
Enable Retraction: Si
Enable Print Cooling: Si
Buil Plate Adhesion Type: Raft
Raft Extra Margin: 5
Raft Smoothing: 5
Raft Base Line with: 0,4
Raft Base Line Spacing: 0,4
Tiempo Estimado: 11 Horas 13 Minutos 00
Tiempo Real: 10 Hora 28m 19s
Cantidad de Material: 76g
Largo de Material: 25,41m
I used the same parameters to
Base and Box_DVD_8x
Cure
Layer Height: 0.2
Wall Thickness: 0.8
Wall Line Count: 2
Top / bottom thicknes: 0.8
Bottom Thicknes: 1.0
Bottom Layers: 5
Infill Density: 15
Infill Pattern: Triangles
Printing Temperature: 200 (PLA)
Build Plate Temperature: 45 °
Print Speed: 60
Enable Retraction: Yes
Enable Print Cooling: Yes
Buil Plate Adhesion Type: Raft
Raft Extra Margin: 5
Raft Smoothing: 5
Raft Base Line with: 0.4
Raft Base Line Spacing: 0.4
Estimated Time: 11 Hours 13 Minutes 00
Real Time: 10 Hour 28m 19s
Material Quantity: 76g
Material Length: 25.41m
Modificaciones (Modifications)
Claramente, hay diversas formas de hacer las cajas, desde hacer una caja de apertura triangular, a circular y claramente apertura linear, pero las modificaciones no paran allí.
Estas cajas son para 8 DVD, pero nada impide duplicar la cantidad: 16, 32, o hacer cajas con 9 DVD. Para ello, se debe duplicarla base simple e ir pegándolas una junto a la otra, en el caso de necesitar un número impar de DVD, se puede unir dos bases simples, pero colocando una dentro de la otra, pero dejando un número impar de guías.
En este caso, se seleccionan todas las bases simples y seleccionamos el botón de unión de formas. con las cajas, simplemente se deben cambiar las medidas de ancho, tomando como dato, el ancho que tiene la base simple modificada.
Agregar inscripciones a las cajas o escudos, símbolos, soporte de etiquetas. por ejemplo, en la foto se vé el simbolo de S.H.I.E.L.D., lo encontré en la página de Thingiverse (https://www.thingiverse.com/thing:90696), el mismo lo ingresé dentro del proyecto y achique al tamaño del lomo de la caja, luego simplemente o se imprime la caja y el lomo junto, o se imprime por separado y luego pegarlo, hasta se puede agregar un sistema de bisagras.
Si no están duchos en el manejo del programa, pueden tomar las clases que en Instructables.com se dan.
Clearly, there are different ways to make the boxes, from making a triangular opening box, to circular and clearly linear opening, but the modifications don't stop there.
These boxes are for 8 DVDs, but nothing prevents doubling the number: 16, 32, or making boxes with 9 DVDs. To do this, you must duplicate the simple base and stick them one next to the other, in the case of needing an odd number of DVDs, you can join two simple bases, but placing one inside the other, but leaving an odd number of guides. .
In this case, all the simple bases are selected and we select the form union button. With the boxes, you simply have to change the width measurements, taking as data the width of the modified simple base. Add inscriptions to the boxes or shields, symbols, label support. For example, in the photo you can see the SHIELD symbol, I found it on the Thingiverse page (https://www.thingiverse.com/thing:90696), I entered it within the project and shrunk to the size of the spine of the box, then simply either the box and the spine are printed together, or printed separately and then glued, you can even add a hinge system.
If they are not proficient in using the program, they can take the classes that are given on Instructables.com.
