DIY F450 Quadcopter
by Steve Willson Kujur in Circuits > Gadgets
11141 Views, 126 Favorites, 0 Comments
DIY F450 Quadcopter
![Photo1.jpg](/proxy/?url=https://content.instructables.com/FEF/7ZYU/IV0A62E4/FEF7ZYUIV0A62E4.jpg&filename=Photo1.jpg)
Hey! everyone My name is Steve 19 year old from India .
Finally The Day came When i Received a Package From China on 26.08.2016
I'm New to it
I've some Technical Skill .
Let's See What i do Next
First of all i'll Show you What i Bought and what is Included in The F450 Quadcopter Kit.
Click Here to See The Video

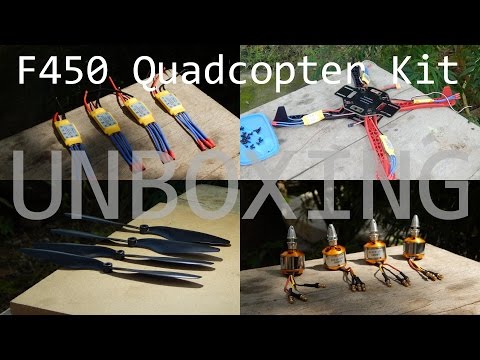

F450 Quadcopter Parts
![F450 Quadcopter Kit Unboxing](/proxy/?url=https://content.instructables.com/FS3/CHDO/ISCBO75F/FS3CHDOISCBO75F.jpg&filename=F450 Quadcopter Kit Unboxing)
![DSCN8593.JPG](/proxy/?url=https://content.instructables.com/FWP/Z4VM/ISCAG5YV/FWPZ4VMISCAG5YV.jpg&filename=DSCN8593.JPG)
![DSCN8616.JPG](/proxy/?url=https://content.instructables.com/FPO/A4HB/ISCAG60M/FPOA4HBISCAG60M.jpg&filename=DSCN8616.JPG)
![DSCN8621.JPG](/proxy/?url=https://content.instructables.com/FAY/6J9U/ISCAG1R3/FAY6J9UISCAG1R3.jpg&filename=DSCN8621.JPG)
![DSCN8624.JPG](/proxy/?url=https://content.instructables.com/FBR/905I/ISCAG1V4/FBR905IISCAG1V4.jpg&filename=DSCN8624.JPG)
![DSCN8626.JPG](/proxy/?url=https://content.instructables.com/FU5/93XS/ISCAG24O/FU593XSISCAG24O.jpg&filename=DSCN8626.JPG)
![DSCN8627.JPG](/proxy/?url=https://content.instructables.com/FQG/KJOW/ISCAG2CM/FQGKJOWISCAG2CM.jpg&filename=DSCN8627.JPG)
![DSCN8628.JPG](/proxy/?url=https://content.instructables.com/FOK/LULD/ISCAG2GL/FOKLULDISCAG2GL.jpg&filename=DSCN8628.JPG)
![DSCN8629.JPG](/proxy/?url=https://content.instructables.com/FMO/ICFA/ISCAG2KK/FMOICFAISCAG2KK.jpg&filename=DSCN8629.JPG)
![DSCN8639.JPG](/proxy/?url=https://content.instructables.com/F4I/KAIO/ISCAG3A2/F4IKAIOISCAG3A2.jpg&filename=DSCN8639.JPG)
![DSCN8630.JPG](/proxy/?url=https://content.instructables.com/FP1/U1Q6/ISCAG365/FP1U1Q6ISCAG365.jpg&filename=DSCN8630.JPG)
![DSCN8641.JPG](/proxy/?url=https://content.instructables.com/FYL/NB86/ISCAG3JK/FYLNB86ISCAG3JK.jpg&filename=DSCN8641.JPG)
![DSCN8646.JPG](/proxy/?url=https://content.instructables.com/FDA/51Q7/ISCAG3LA/FDA51Q7ISCAG3LA.jpg&filename=DSCN8646.JPG)
![DSCN8649.JPG](/proxy/?url=https://content.instructables.com/FNV/LAEE/ISCAG3Q4/FNVLAEEISCAG3Q4.jpg&filename=DSCN8649.JPG)
![DSCN8648.JPG](/proxy/?url=https://content.instructables.com/FHZ/UJH4/ISCAG3MX/FHZUJH4ISCAG3MX.jpg&filename=DSCN8648.JPG)
![DSCN8651.JPG](/proxy/?url=https://content.instructables.com/FDG/NHSE/ISCAG3XF/FDGNHSEISCAG3XF.jpg&filename=DSCN8651.JPG)
![DSCN8659.JPG](/proxy/?url=https://content.instructables.com/FGH/U8VX/ISCAG48L/FGHU8VXISCAG48L.jpg&filename=DSCN8659.JPG)
![DSCN8663.JPG](/proxy/?url=https://content.instructables.com/FGE/ZX6D/ISCAG4FV/FGEZX6DISCAG4FV.jpg&filename=DSCN8663.JPG)
![DSCN8669.JPG](/proxy/?url=https://content.instructables.com/FQL/8GOI/ISCAG4PB/FQL8GOIISCAG4PB.jpg&filename=DSCN8669.JPG)
![DSCN8671.JPG](/proxy/?url=https://content.instructables.com/F8B/L7TB/ISCAG4UY/F8BL7TBISCAG4UY.jpg&filename=DSCN8671.JPG)
#Buy
FlySky FS-i6 - click
F450 Quadcopter Kit - click
#The kit include:

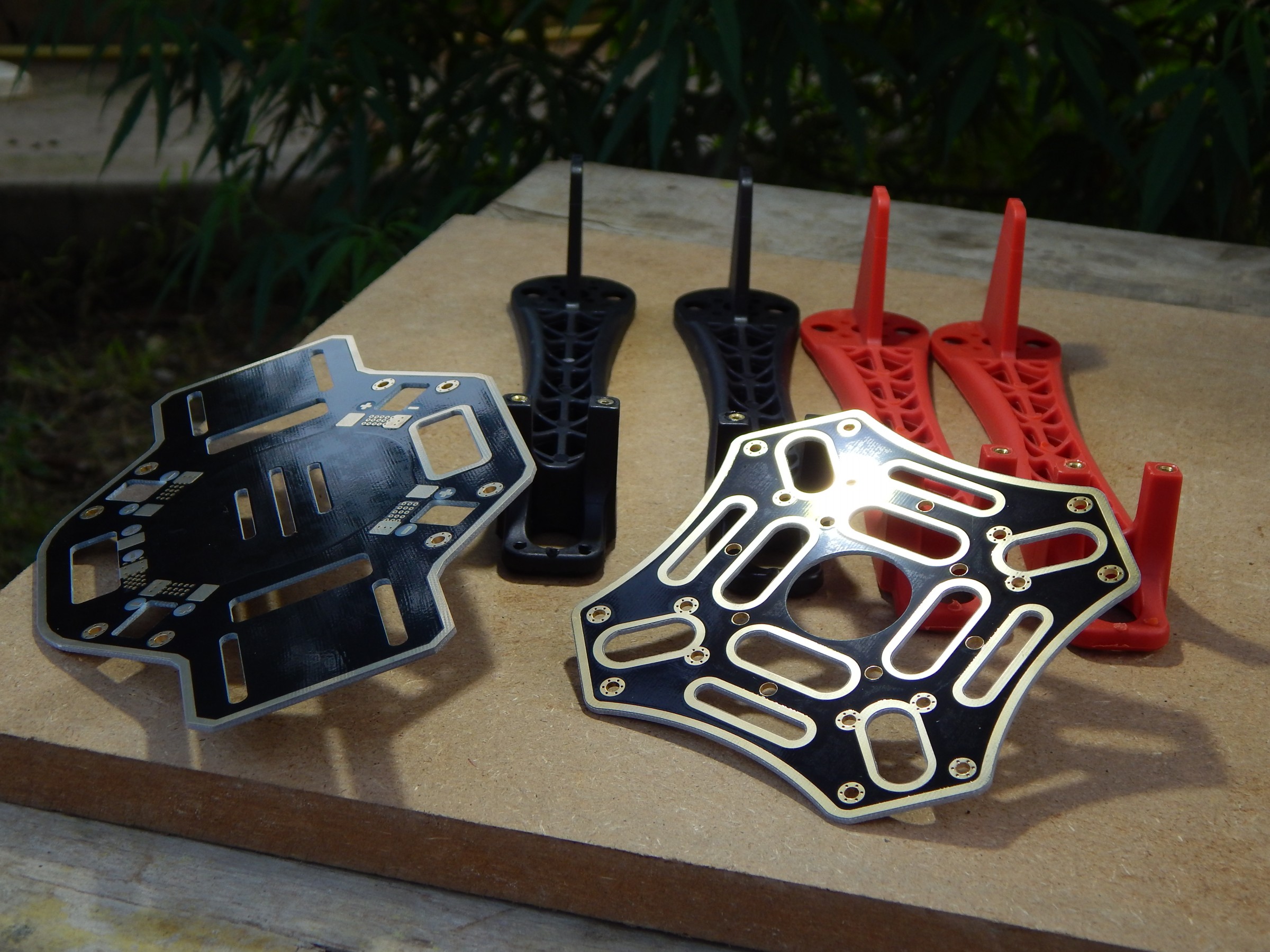

• F450 Quadcopter Frame
• APM2.6 Flight Control
• 6M GPS
• ESC Connect Board

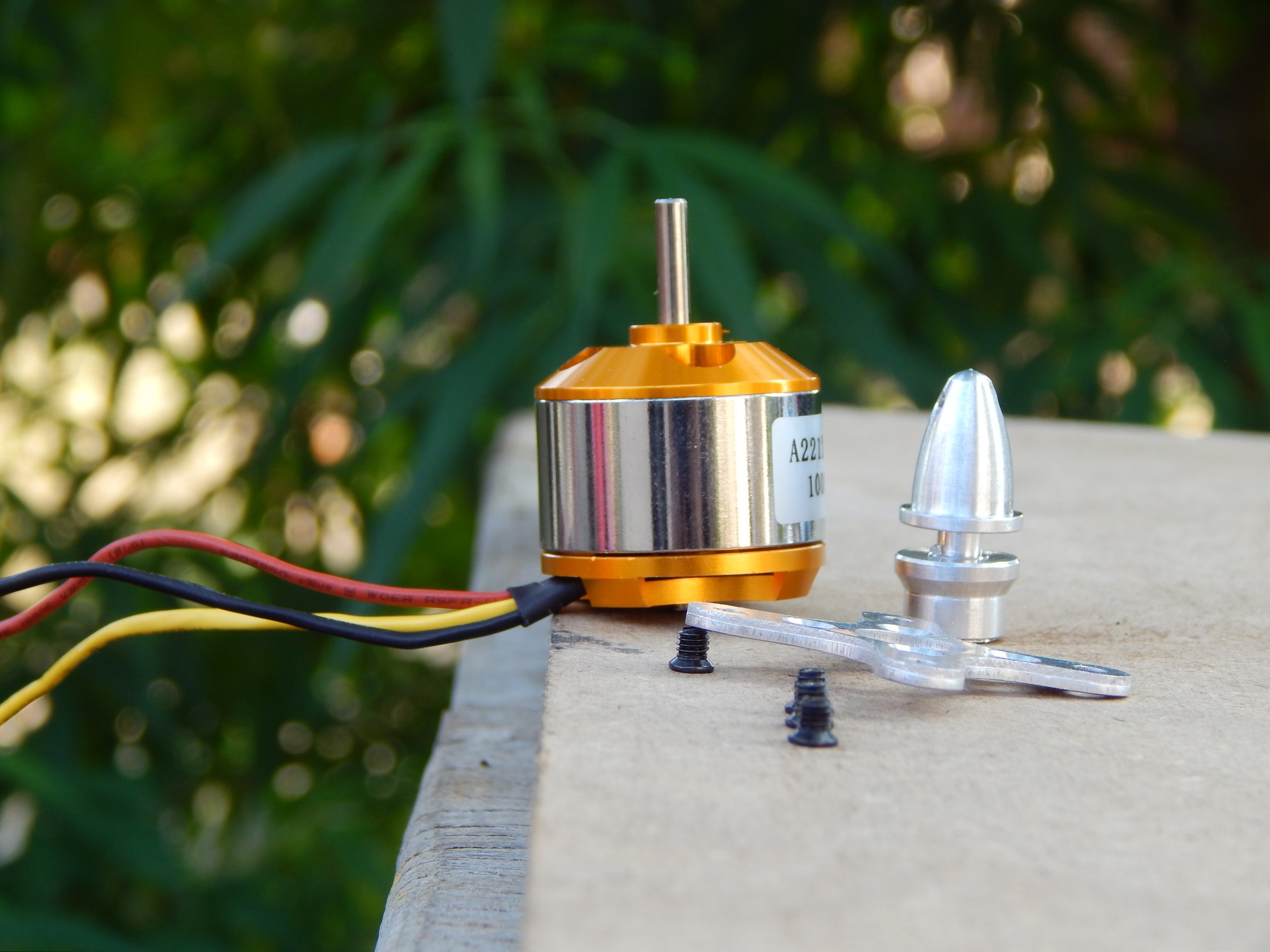

• 2212 1000KV Brushless motor x4

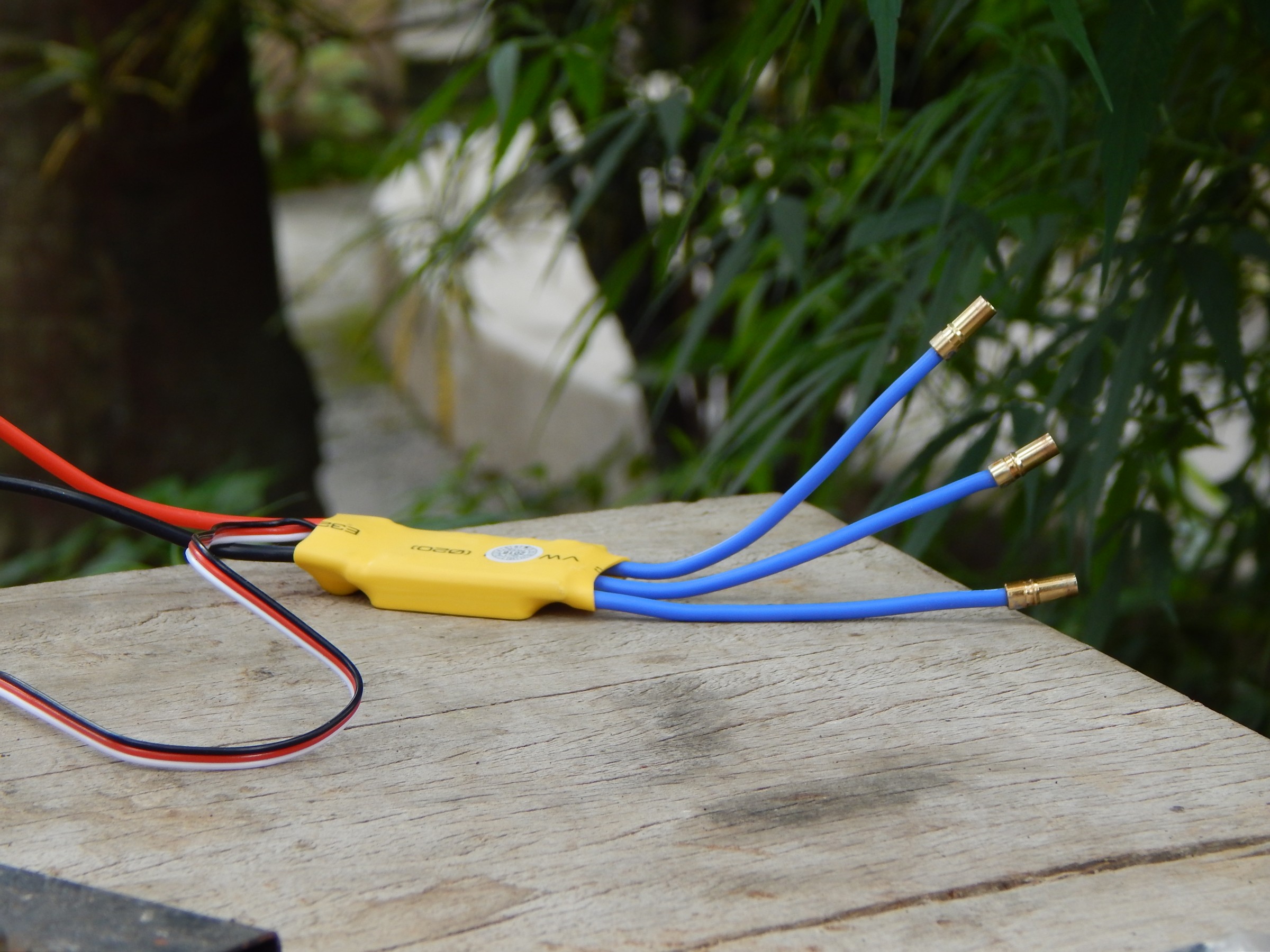

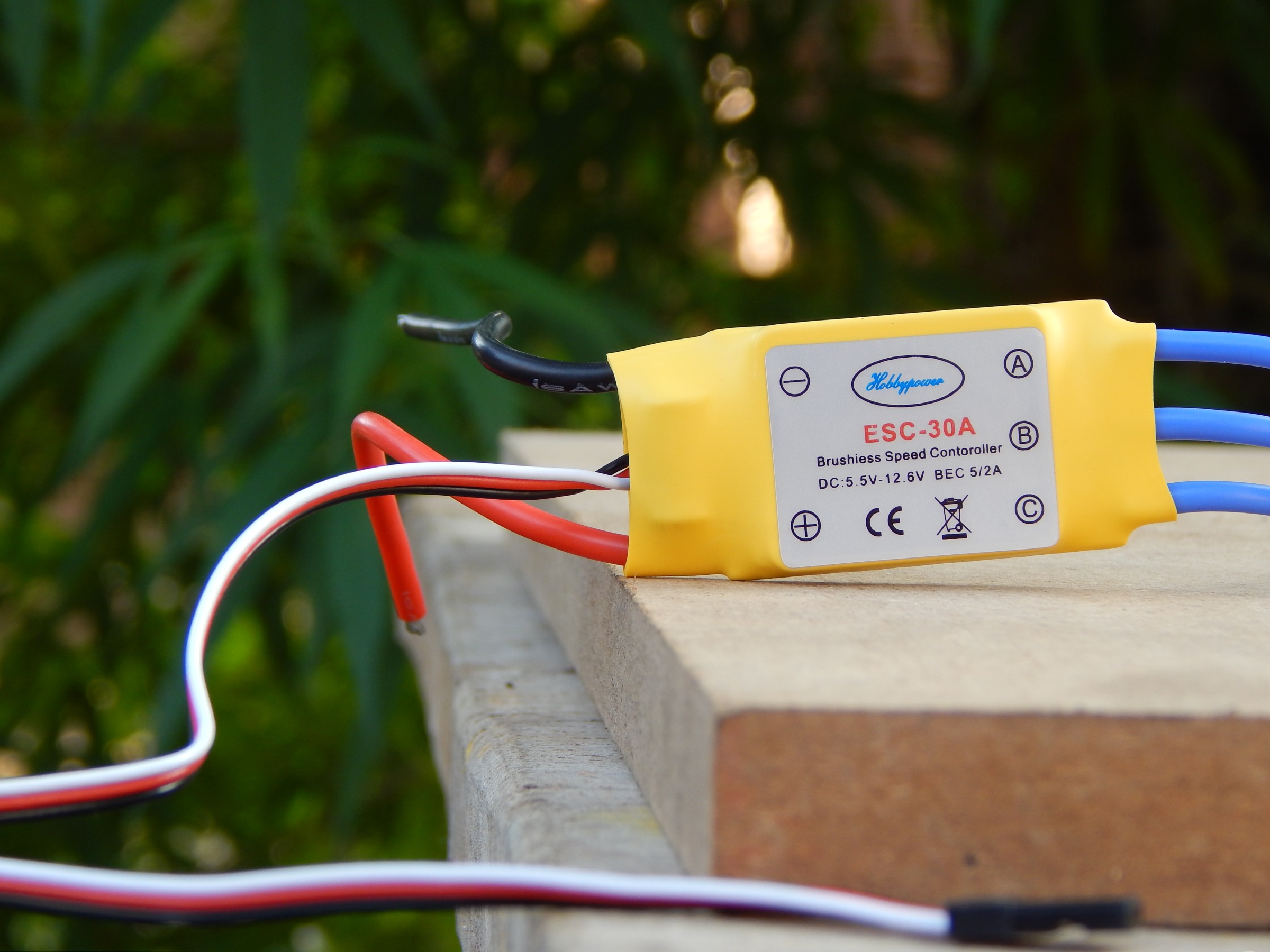

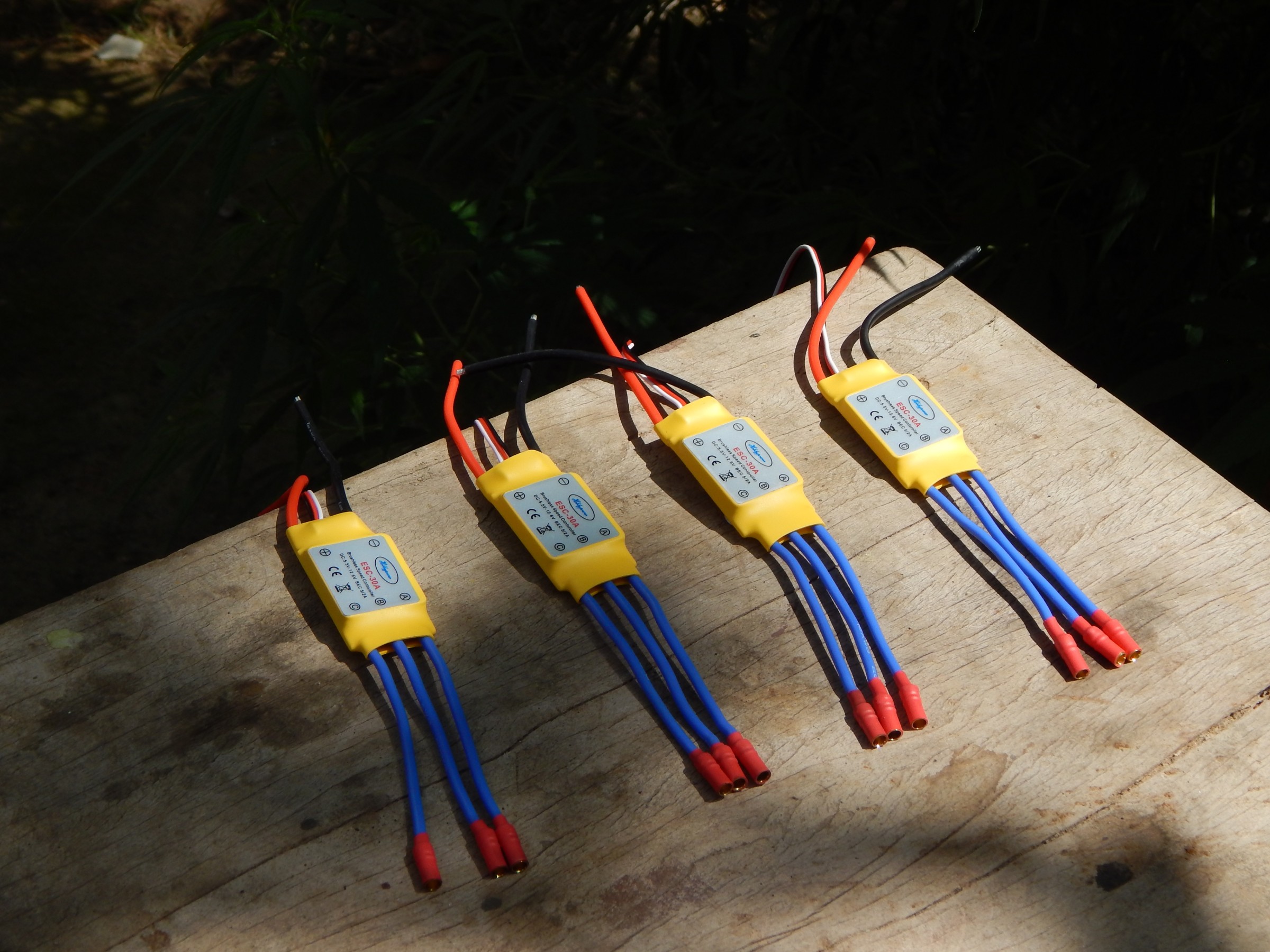

• Brushless 30A ESC x4
• 1045 / 1045R Propeller x4PCS (2Pairs)
• 3.5mm gold bullet plug x12 (12pcs male + 12 pcs female)
• Heat shrink tube x2 (50cm red + 50cm black)
• XT60 Connector
#Tools You Need
• Soldering Iron
• Screw Driver
• Zip ties
• Lighter & Hot Air Gun
• Wire
If You Want a Video Then You Must See All Step By Step
I'm Really Bad At Writing Blogs But I've a Good Skill for Making Quality Videos
![DSCN8684.JPG](/proxy/?url=https://content.instructables.com/FHN/BHOJ/ISCAG53U/FHNBHOJISCAG53U.jpg&filename=DSCN8684.JPG)
![DSCN8685.JPG](/proxy/?url=https://content.instructables.com/FDN/A4XZ/ISCAG5EZ/FDNA4XZISCAG5EZ.jpg&filename=DSCN8685.JPG)
![DSCN8716.JPG](/proxy/?url=https://content.instructables.com/FOF/0VK0/ISCAG5S6/FOF0VK0ISCAG5S6.jpg&filename=DSCN8716.JPG)
![DSCN8713.JPG](/proxy/?url=https://content.instructables.com/F18/MJSR/ISCAG5OY/F18MJSRISCAG5OY.jpg&filename=DSCN8713.JPG)
Soldering
- Now Solder your 3.5mm Male bullet plug to your 2212 1000KV Brushless
- Solder your 3.5mm Female bullet plug to Brushless 30A ESC
- Solder XT60 Connector With Some Small Wire
- Solder All the Power Wire To Power Distribution Board
![DSCN8690.JPG](/proxy/?url=https://content.instructables.com/FHZ/AUZ9/ISCAG5GN/FHZAUZ9ISCAG5GN.jpg&filename=DSCN8690.JPG)
![DSCN8693.JPG](/proxy/?url=https://content.instructables.com/FCT/466T/ISCAG5I9/FCT466TISCAG5I9.jpg&filename=DSCN8693.JPG)
![DSCN8695.JPG](/proxy/?url=https://content.instructables.com/FSW/G890/ISCAG5JW/FSWG890ISCAG5JW.jpg&filename=DSCN8695.JPG)
Heat Shrinking
- Now Put Heat shrink tube to your 3.5mm Bullet Plugs
- Put Some Heat shrink tube to XT60
- Use the Lighter or Hot Air Gun to Shrink it
![DSCN8703.JPG](/proxy/?url=https://content.instructables.com/FZZ/PR8I/ISCAG5N9/FZZPR8IISCAG5N9.jpg&filename=DSCN8703.JPG)
![DSCN8719.JPG](/proxy/?url=https://content.instructables.com/F2E/Z2FF/ISCAG5TS/F2EZ2FFISCAG5TS.jpg&filename=DSCN8719.JPG)
![DSCN8720.JPG](/proxy/?url=https://content.instructables.com/FQF/THOV/ISCAG5VJ/FQFTHOVISCAG5VJ.jpg&filename=DSCN8720.JPG)
![DSCN8723.JPG](/proxy/?url=https://content.instructables.com/F6B/LLV0/ISCAG5X6/F6BLLV0ISCAG5X6.jpg&filename=DSCN8723.JPG)

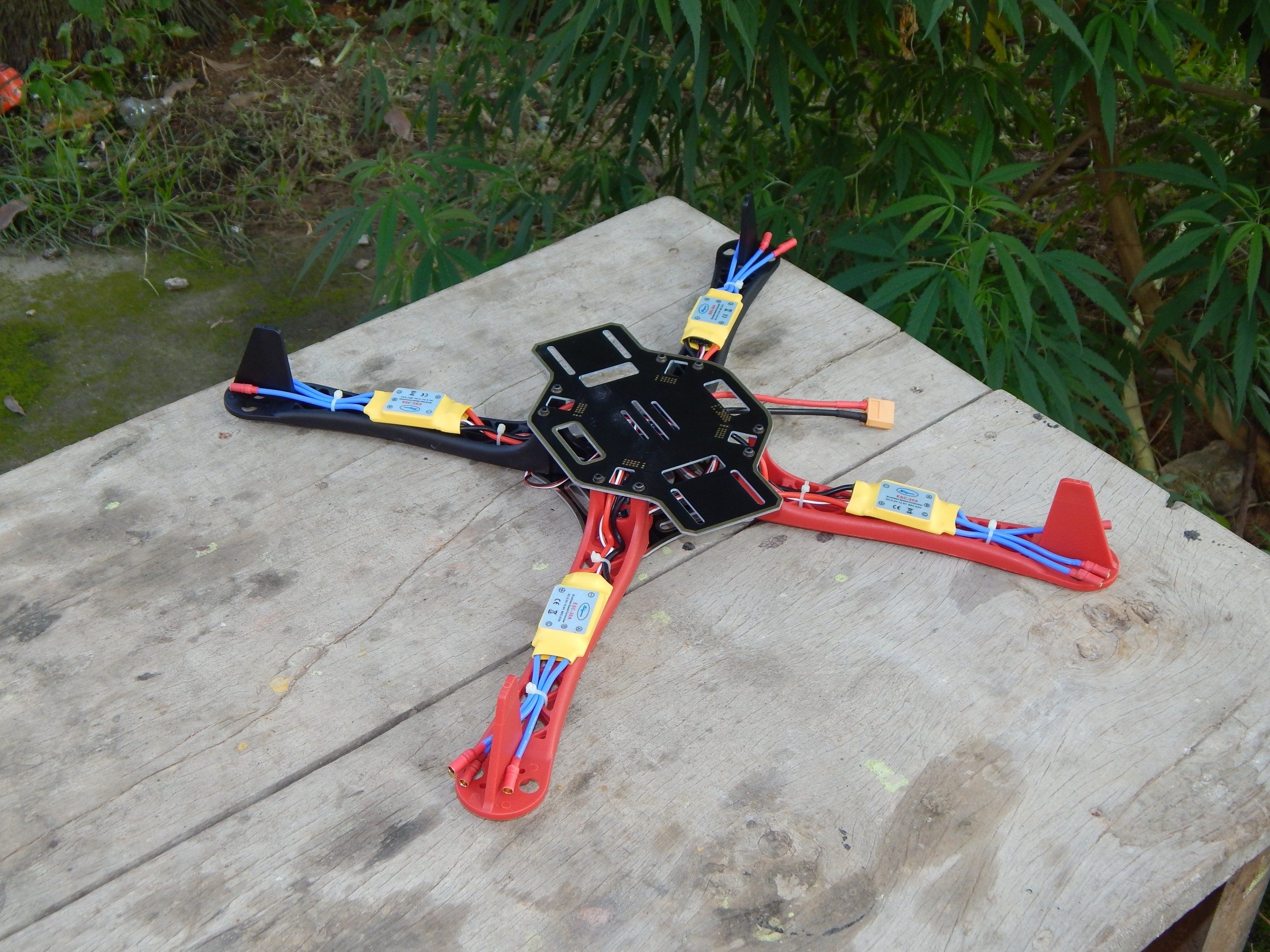

Assembling
Take F450 Quadcopter Frame And Screws and use Your Screw to Tight it .
Install All the ESC and Use The Zip ties To Hold The ESC in The Place .
As Shown in the image
For More Details View Video All The Steps are Clear in the Video .
![DIY F450 Quadcopter](/proxy/?url=https://content.instructables.com/FBB/YQ7A/IV0A65A0/FBBYQ7AIV0A65A0.jpg&filename=DIY F450 Quadcopter)
Installing
1. Install the APM 2.6 And GPS like how shown in The Video
2. Install The RX module like how shown in The Video
![F450 Quadcopter Flight Test](/proxy/?url=https://content.instructables.com/F9Y/WGNI/IV0A88L0/F9YWGNIIV0A88L0.jpg&filename=F450 Quadcopter Flight Test)
