DIY Electret Condenser Microphone

Latar Belakang

kami membuat Electret Condenser Microphone disingkat menjadi ECM. ECM digunakan untuk mengubah suara menjadi sinyal listrik dan digunakan dalam berbagai macam produk elektronik konsumen, termasuk ponsel, perangkat GPS, dan peralatan pengenalan suara. alasan kami membuat ECM adalah komunikasi merupakan bagian penting dalam kehidupan manusia. untuk melakukan komunikasi jarak jauh kita dapat menggunakan ECM. alasan kami menggunakan ECM daripada mikrofon kondensor adalah ECM dijual dengan harga yang murah daripada mikrofon kondensor dan memiliki kualitas yang setara dengan mikrofon kondensor.

Rumusan Masalah

1. Tegangan yang dibutuhkan untuk mikrofon condenser.
2. Mengukur sensivitas gelombang suara pada mikrofon.

Tujuan dan Manfaat

1. Untuk membuat perangkat keras yang dapat mempermudah masyarakat seperti streamer, youtube content creator atau studio music dalam menyampaikan informasi.
2. Untuk menambah wawasan serta ilmu pengetahuan tentang Operational Amplifier serta perannya.
3. Untuk membuat alat yang mampu mendeteksi suara yang detail dengan daya yang kecil sekalipun.

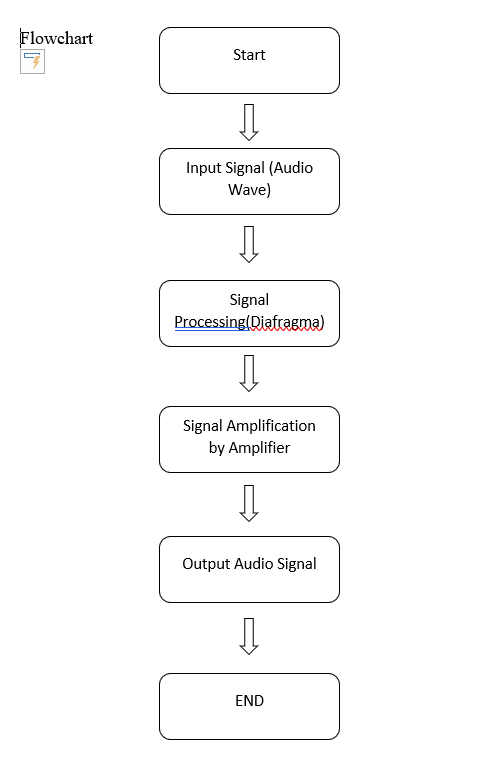

Penjelasan Singkat Sistem

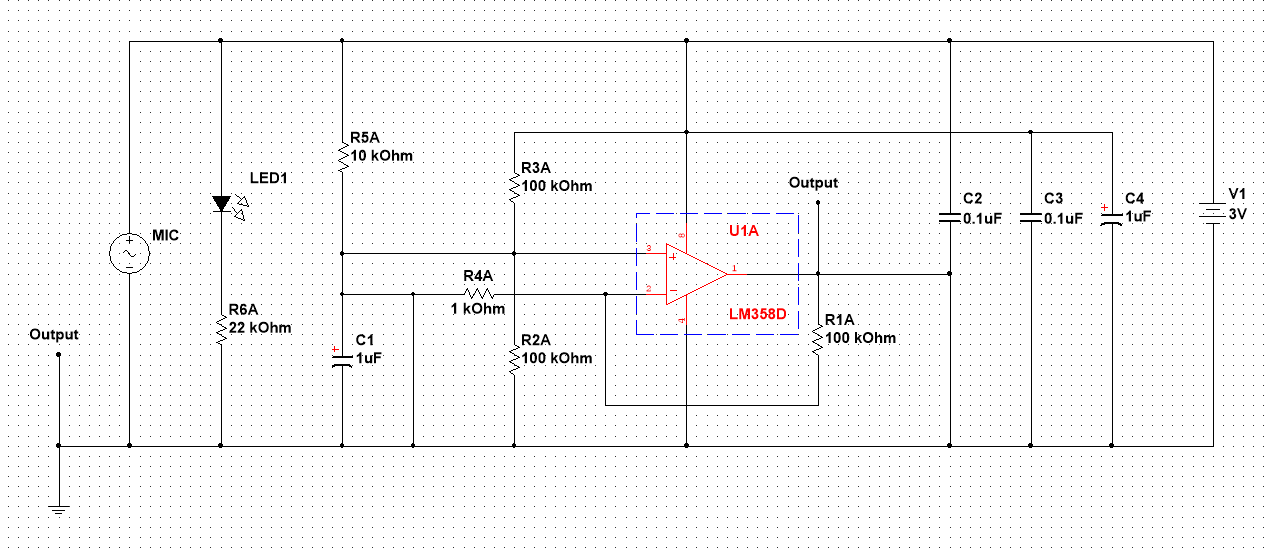

Dalam perobaan kali ini, rangkaian ini disusun terdiri dari resistor, kapasitor, baterai, LED, MIC, kabel aux dan Op-Amp atau IC. Op-Amp yang digunakan untuk rangkaian ini adalah LM358D (Dual Operational Amplifier).

1. kabel Audio Jack 3.5mm L R M G
2. Elektret Mikrofon kondensor
3. Kapasitor 0,1 uf (jumlah = 2)

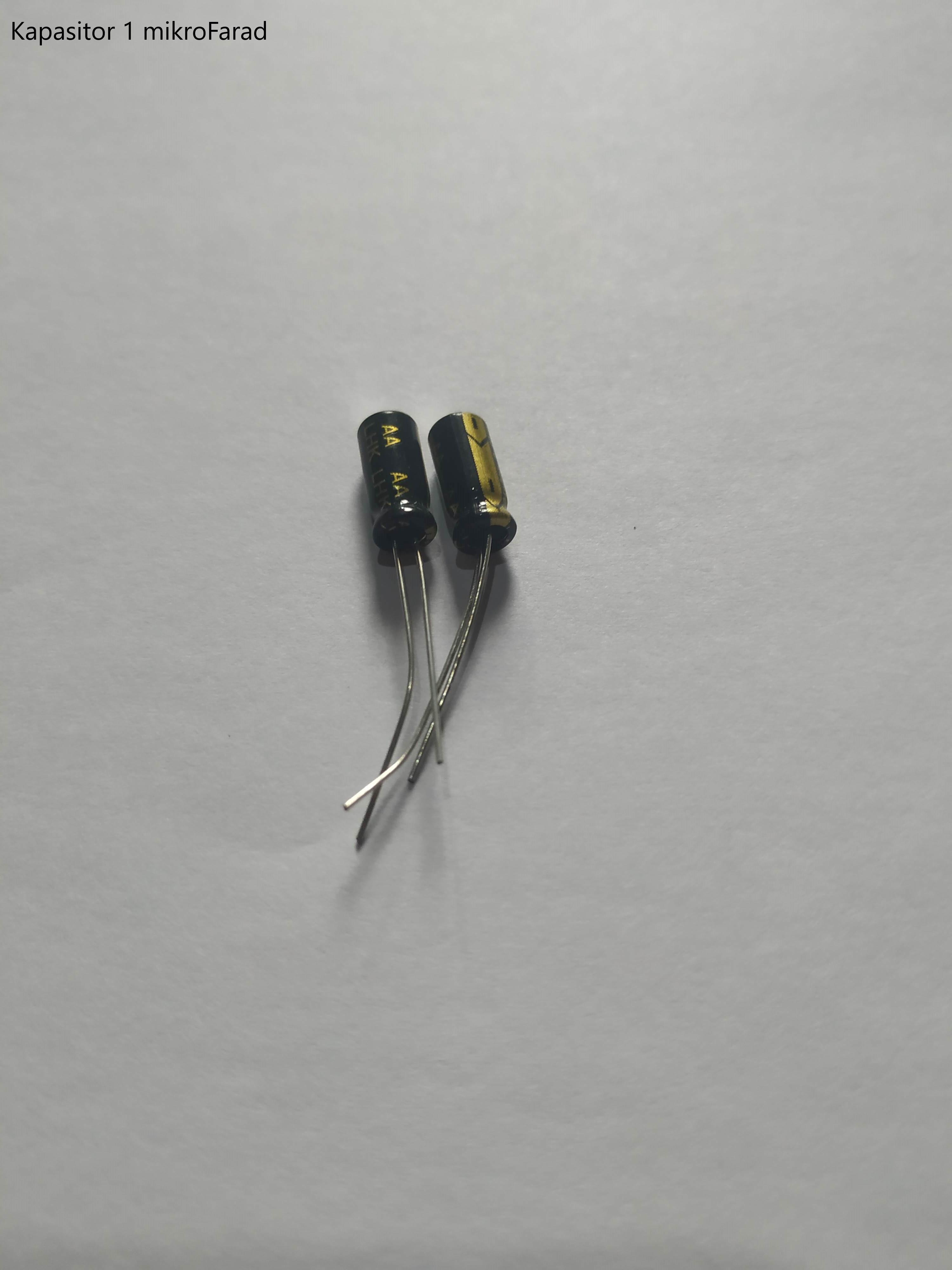

4. kapasitor 1 uf (jumlah = 2)
5. Baterai 3V dan Baterai konektor
6. LED
7. Op-Amp LM358 IC

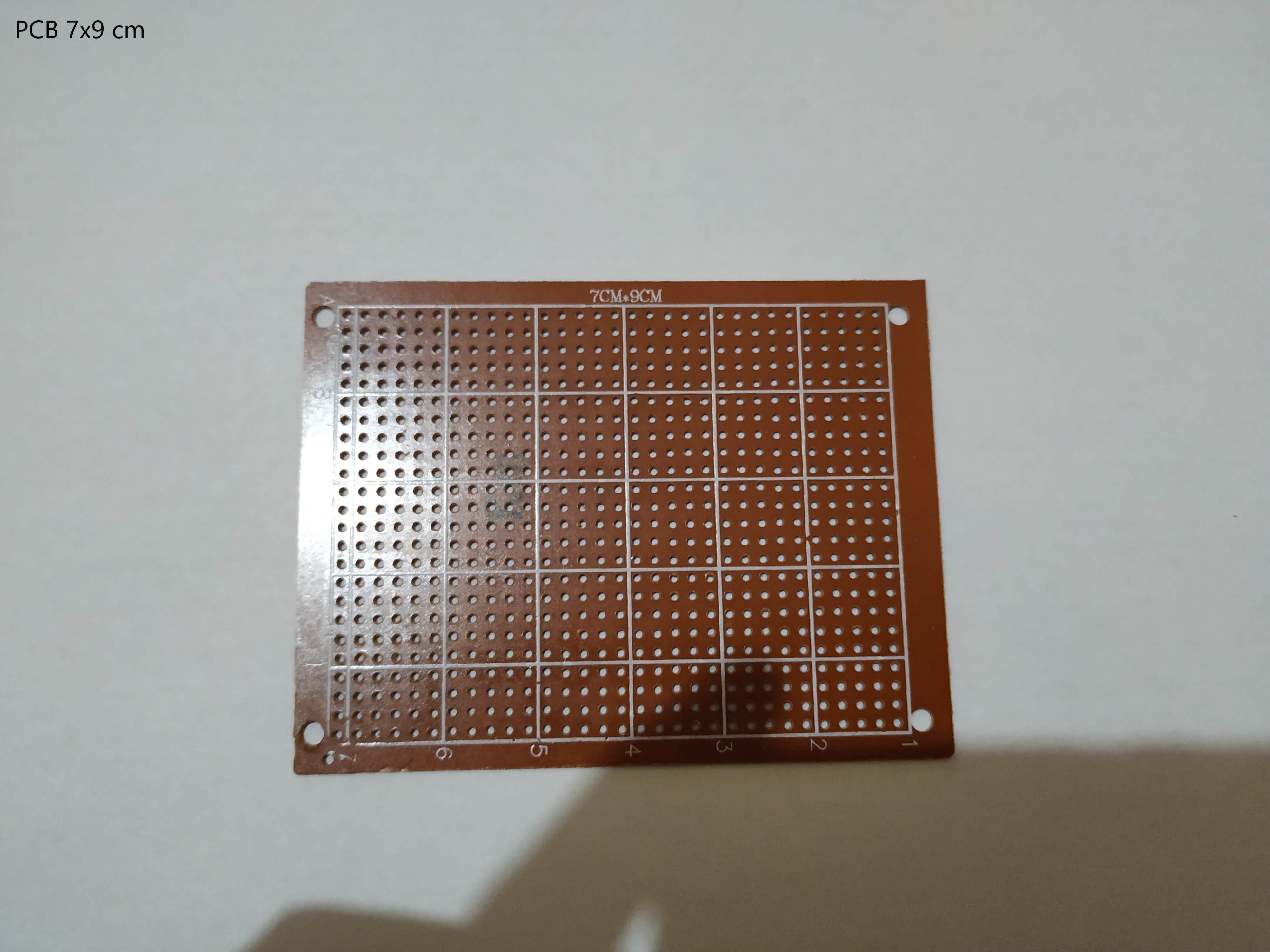

8. PCB 7x9 cm
9. Resistor 100k ohm (jumlah = 3)
10. Resistor 1k ohm
11. Resistor 10k ohm
12. Resistor 22k ohm
13. kabel merah, hitam

Alat :

1. Solder
2. Timah Solder
3. Cutter

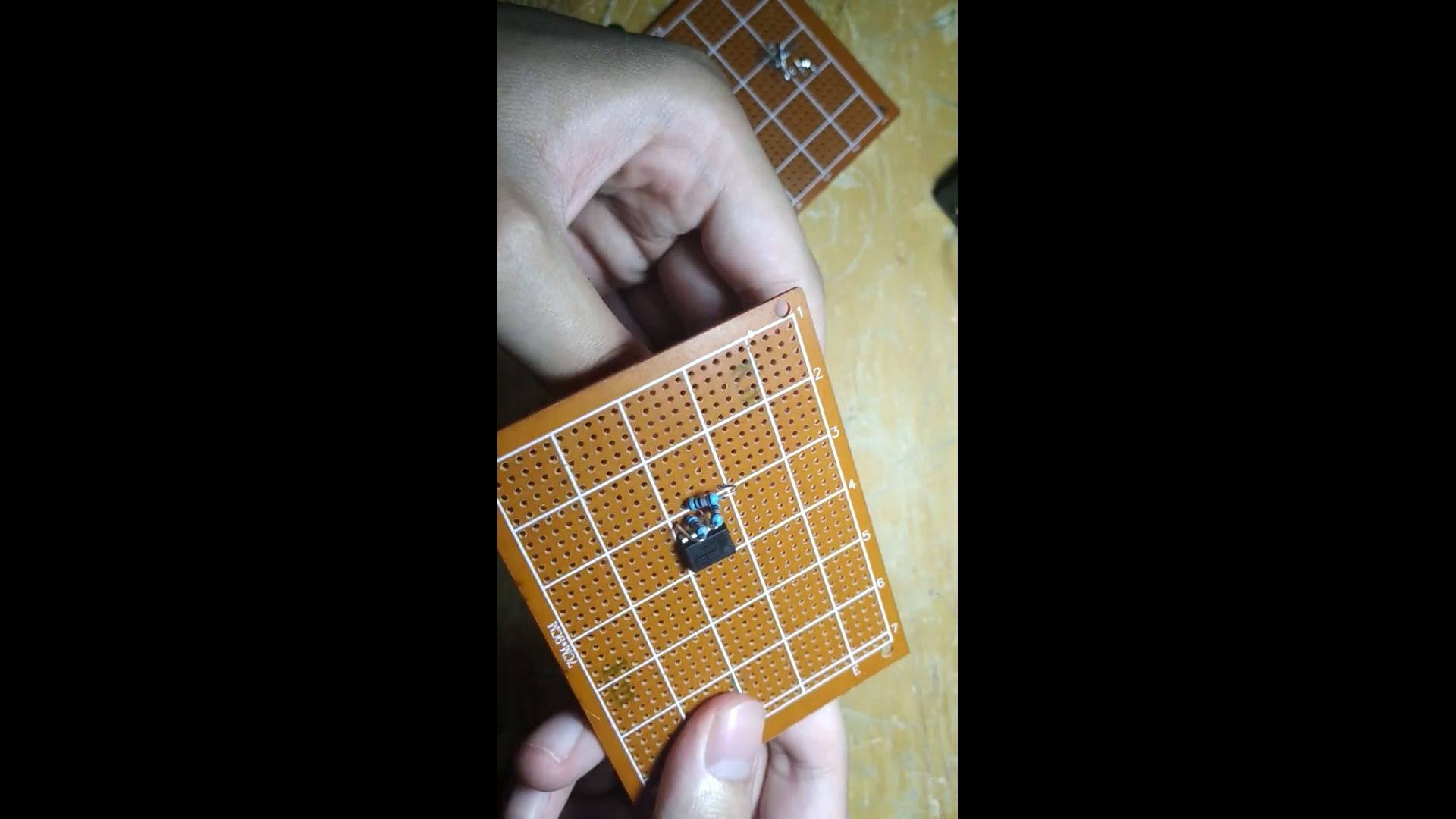

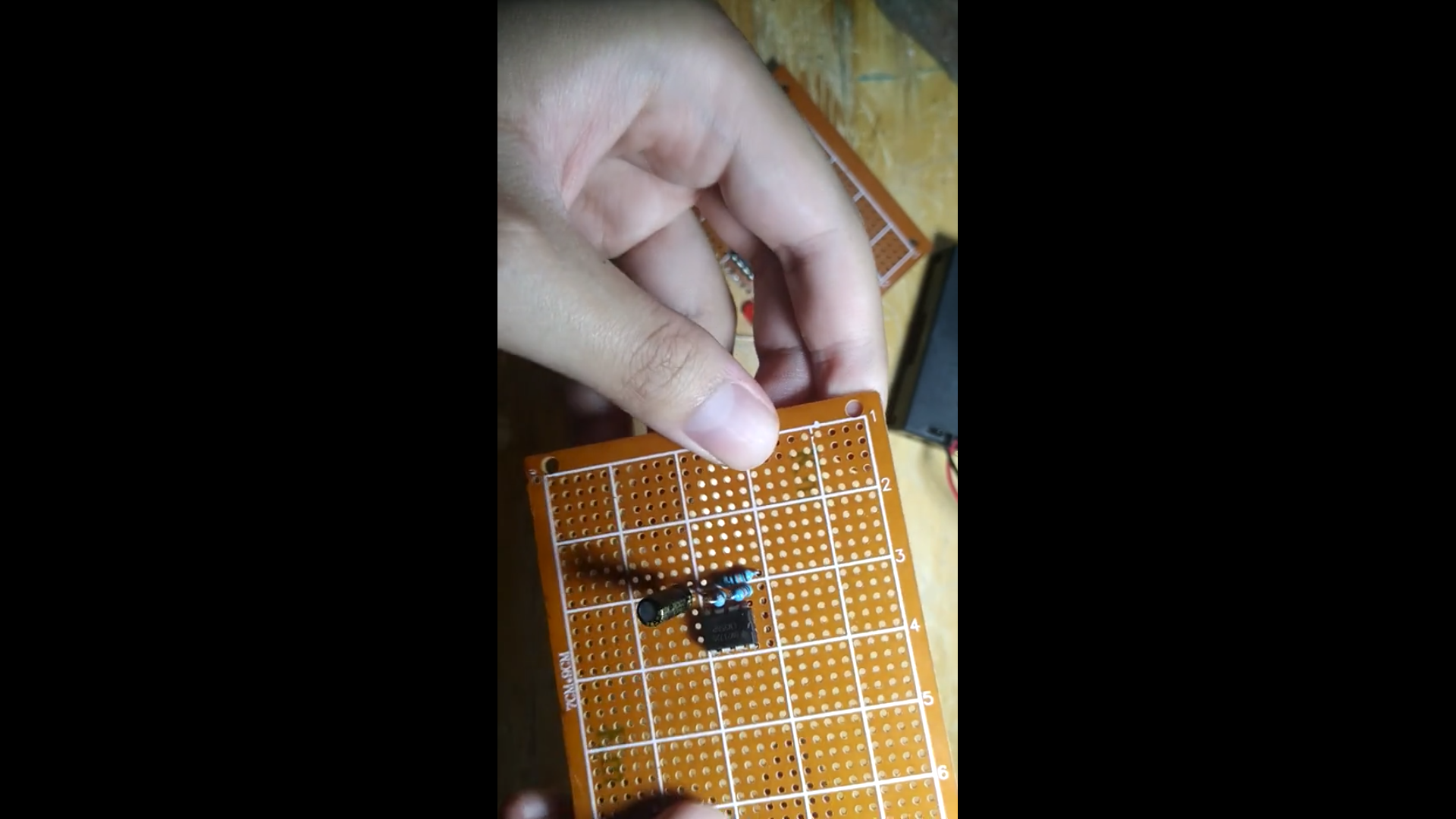

Hubungkan LM358 IC ke PCB, lalu di solder.

pin yang dipakai =

• pin 1 (output)
• pin 2 (Input -)
• pin 3 (Input +)
• pin 4 (Ground)
• pin 8 (VCC)

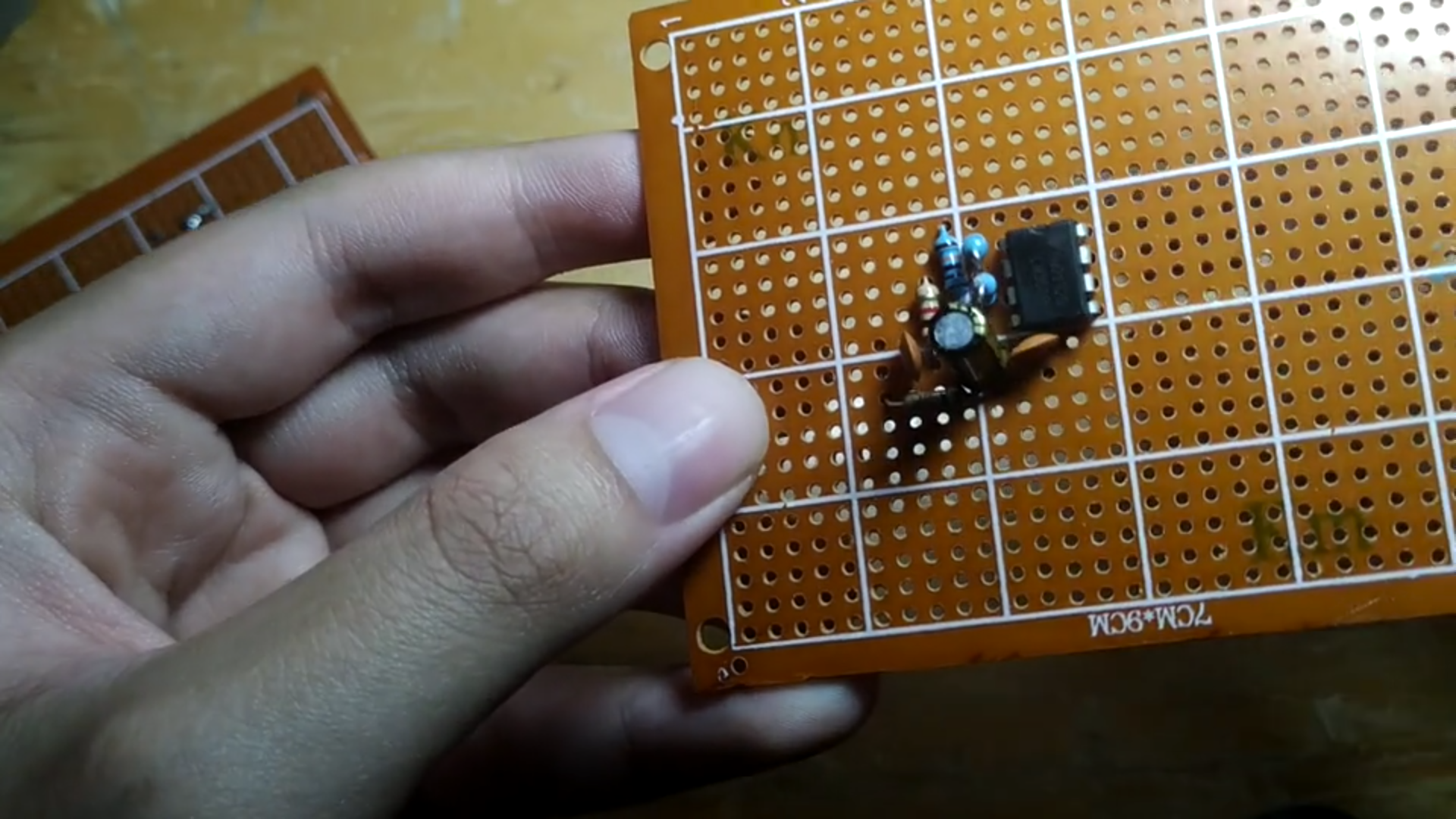

Hubungkan resistor1 100k ohm ke PCB dan hubungkan pada pin no 1 dan pin no 2 , lalu di solder.

Hubungkan resistor2 100k ohm ke PCB dan hubungkan pada pin no 3 dan pin no 4, lalu di solder.

Hubungkan resistor3 100k ohm ke PCB dan hubungkan pada pin no 3 dan pin no 8, lalu di solder.

Hubungkan kapasitor1 1uf ke PCB dan hubungkan bagian positif kapasitor ke pin no 3 dan hubungkan bagian negatif ke pin no 4, lalu di solder.

Hubungkan resistor4 1k ohm ke PCB dan hubungkan pada pin no 2 dan kapasitor 1uf, lalu di solder.

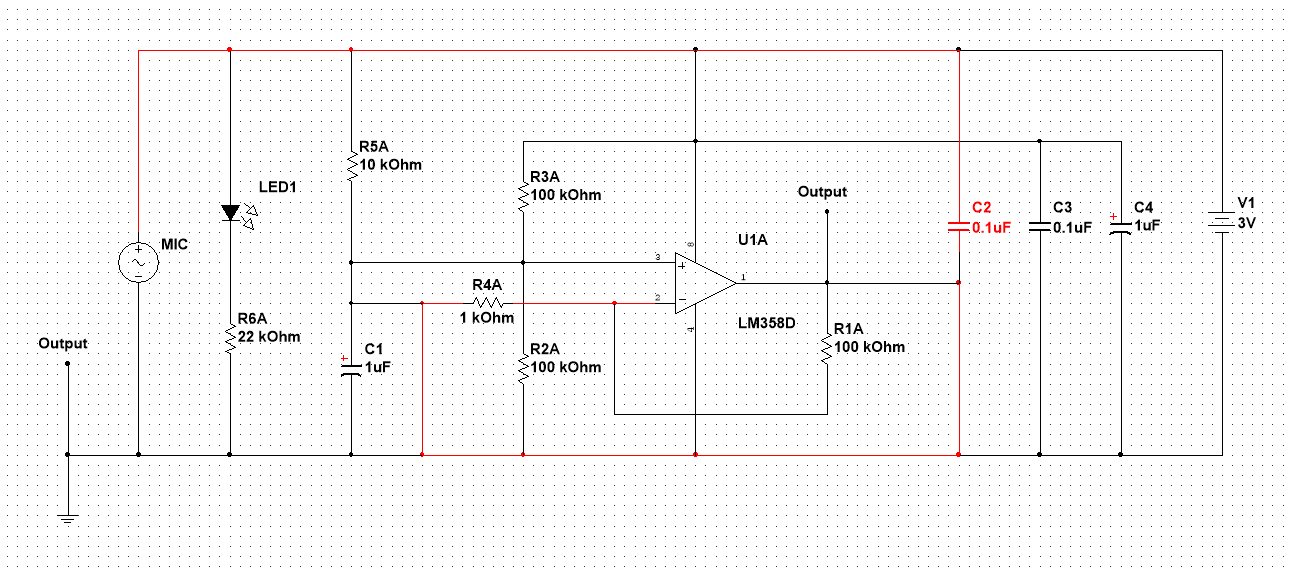

Hubungkan kapasitor2 0.1uf ke PCB dan hubungkan pada resistor4 1k ohm dan MIC positif, lalu di solder.(MIC belum dimasukkan ke dalam PCB sehingga solder terlebih dahulu hubungan pada kapasitor2 0.1uf ke resistor 4 dan lewati penyolderan ke MIC)

Hubungkan resistor5 10k ohm ke PCB dan hubungkan pada MIC positif dan pin no 8, lalu di solder.(MIC belum dimasukkan ke dalam PCB sehingga solder terlebih dahulu hubungan pada resistor5 ke pin no 8 dan lewati penyolderan ke MIC)

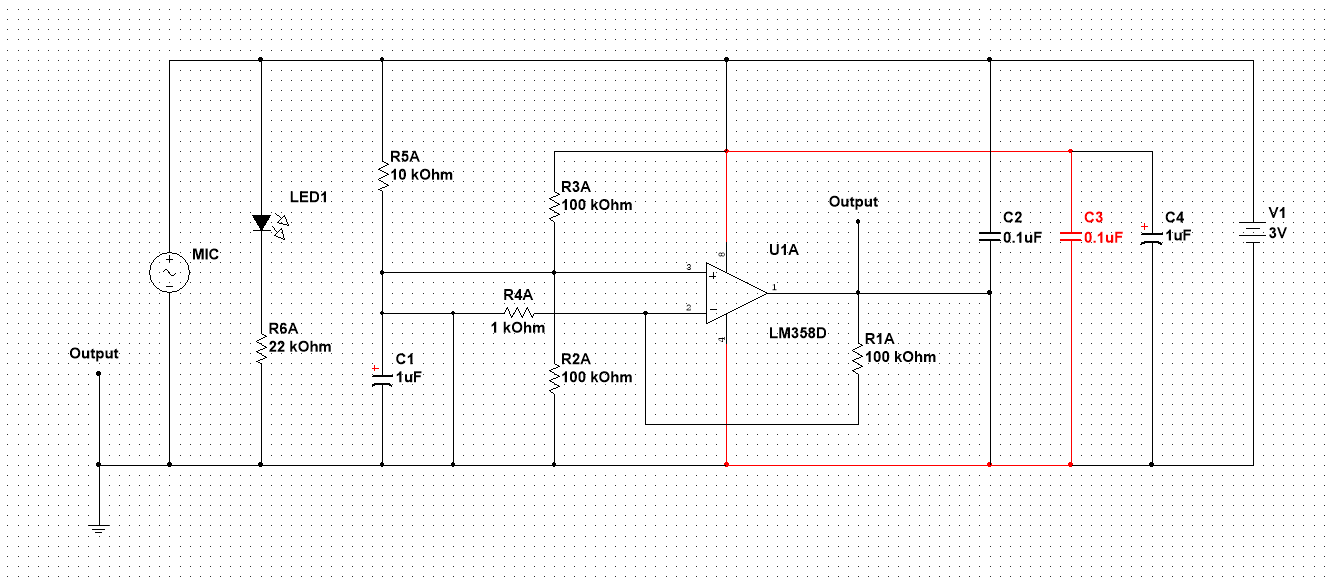

Hubungkan kapasitor3 0.1uf ke PCB dan hubungkan pada pin no 4 dan pin no 8, lalu di solder.

Hubungkan kapasitor4 1uf ke PCB dan hubungkan bagian positif kapasitor ke pin no 8 dan hubungkan bagian negatif ke pin no 4, lalu di solder.

Hubungkan resistor6 22k ohm ke PCB dan hubungkan pada pin no 4 dan LED negatif, lalu di solder.(LED akan dimasukkan ke PCB pada step selanjutnya, hubungkan resistor6 ke LED negatif pada step selanjutnya lalu di solder)

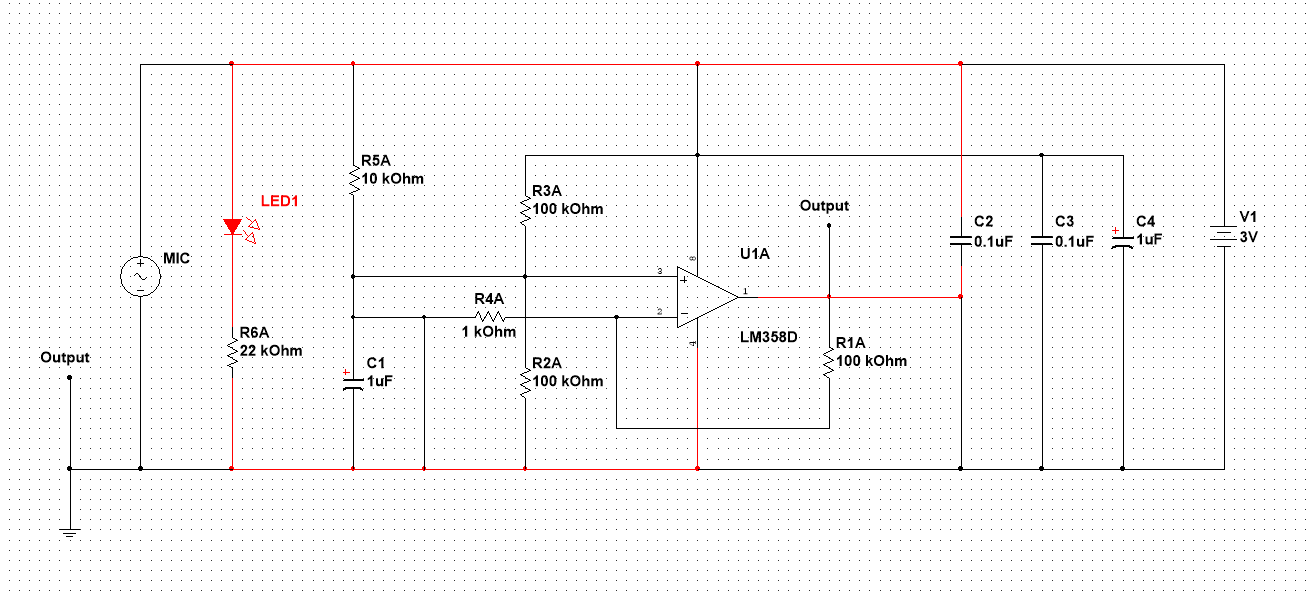

Hubungkan LED ke PCB dan hubungkan bagian positif ke pin no 8 dan hubungkan bagian negatif ke resistor6, lalu di solder.

Tujuan dipasang LED untuk memastikan sirkuit ini dapat dialiri listrik atau tidak.

Hubungkan kabel MIC ke PCB dan hubungkan bagian positif ke pin no 1 dan hubungkan bagian negatif ke pin no 4, lalu di solder.

Hubungkan kabel audio jack 3.5mm ke PCB dan hubungkan kabel warna biru ke pin no 1 dan hubungkan kabel warna merah ke pin no 4, lalu di solder.

Kabel audio jack ini memiliki 4 pin out, yaitu pin L, pin R, pin M, dan pin G, tetapi pin yang kami gunakan pin M (warna biru) dan pin G (warna gold/merah).

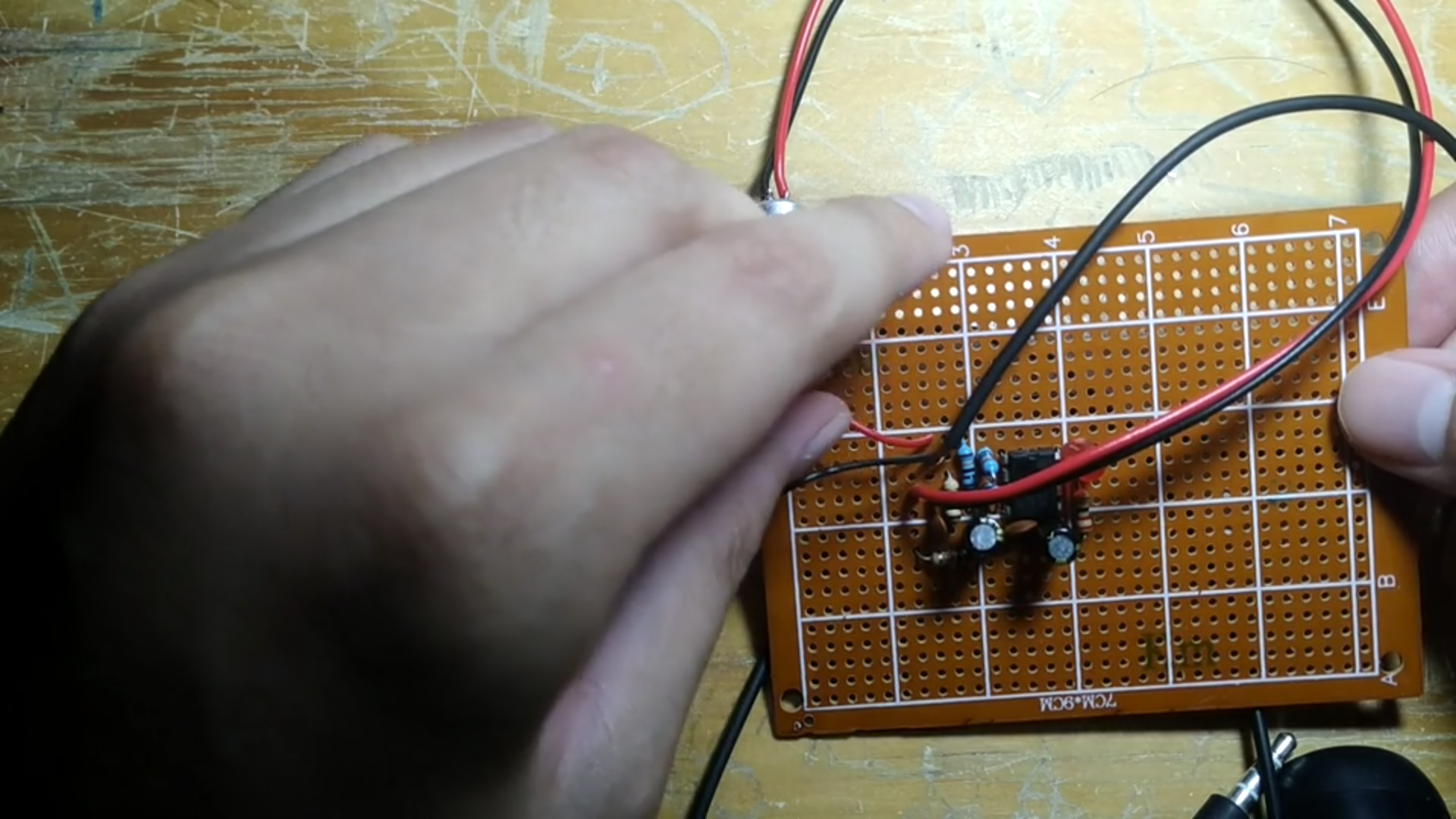

Hubungkan kabel baterai konektor ke PCB dan hubungkan bagian positif ke pin no 8 dan hubungkan bagian negatif ke pin no 4, lalu di solder.

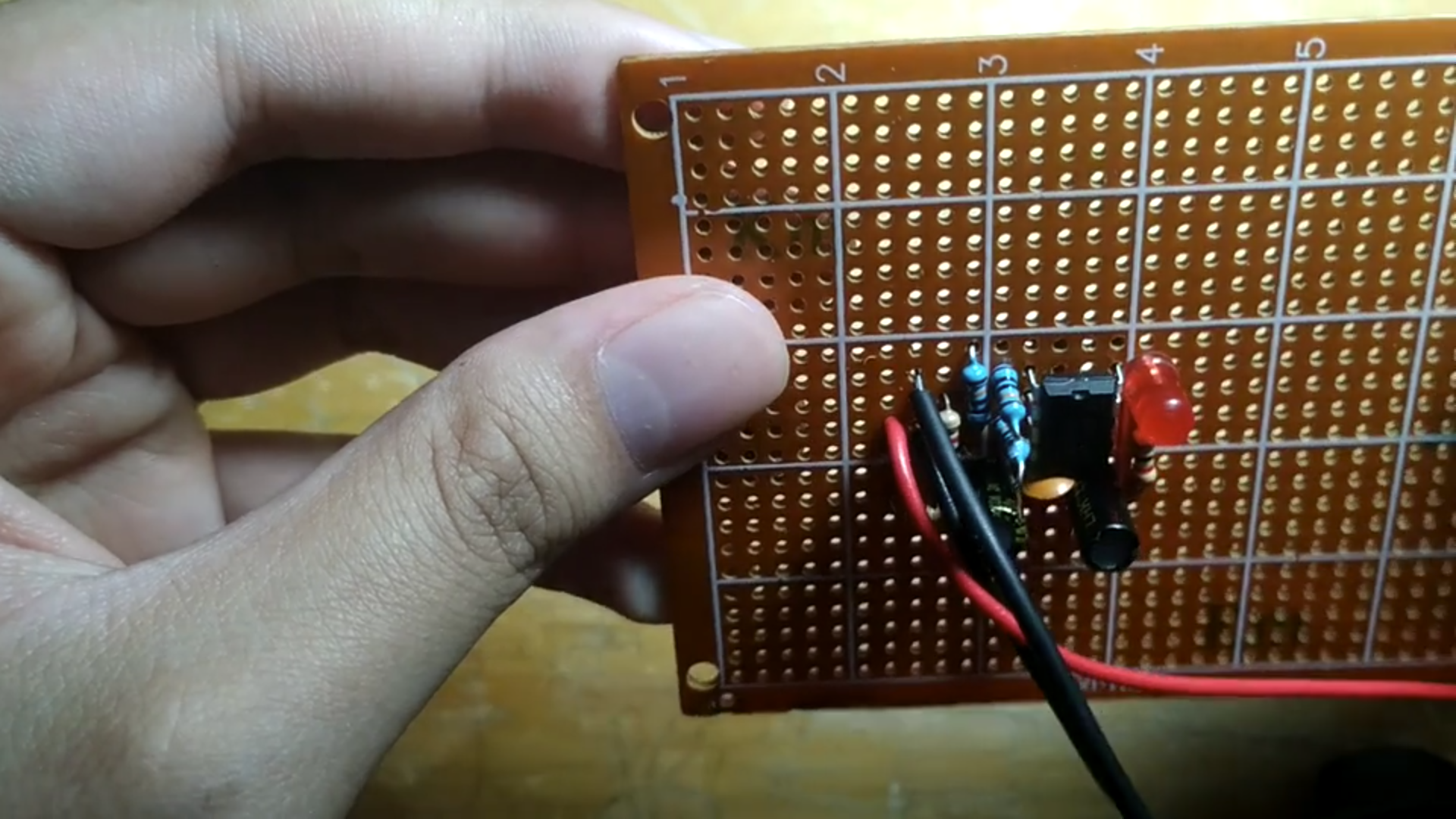

Hubungkan kabel audio jack 3.5mm ke Smartphone atau perangkat lain dan jangan lupa untuk memasukkan baterai ke baterai konektor agar ECM dapat digunakan dan berfungsi dengan baik. Setelah dipasang baterai, LED pada sirkuit menyala yang menandakan ada arus listrik yang mengalir pada sirkuit ini.

Link full video = https://drive.google.com/file/d/1LqOqrz6NeP0NFA8Ux83nDgqzsvNxdu8D/view?usp=sharing

Kesimpulan

Mic yang dibuat dengan Opamp 358, dapat bekerja dengan baik. setelah di uji coba dengan aplikasi Voice recorder pada Smartphone, menunjukkan hasil bahwa ECM ini dapat menangkap suara dengan baik dan jelas meskipun ECM ini dijauhkan dari sumber suara.

Saran

Tidak perlu menambahkan kapasitor yang tidak mempengaruhi pada rangkaian. Akan lebih baik apabila menambahkan jumlah Op-Amp agar sinyal yang didapat, semakin kuat dan menambahkan potensiometer pada rangkaian agar dapat mengatur sinyal.

Daftar pustaka

Sugiarto, I., Pasila, F., Christian, V. "Identifikasi Gain dan Bandwidth Audio Amplifier Menggunakan MCS-51", https://media.neliti.com/media/publications/133547-ID-identifikasi-gain-dan-bandwidth-audio-am.pdf, diakses pada 2 Januari 2022

Kovachev, Dimitar. 2011. "LM358 microphone amplifier", https://lowvoltage.wordpress.com/2011/05/21/lm358-mic-amp/ , diakses pada 2 Januari 2022

Onsemi. "Single Supply Dual Operational Amplifiers", https://www.onsemi.com/pdf/datasheet/lm358-d.pdf , diakses pada 2 Januari 2022

Gurupendidikan. 2021. "Pengertian Kapasitor", https://www.gurupendidikan.co.id/pengertian-kapasitor/, diakses pada 2 Januari 2022
