DISPENSADOR DE ALCOHOL GEL-PC1

Hola a todos, hoy podremos visualizar un proyecto fácil y muy entretenido, será la fabricación de un dispensador de alcohol en gel, el proceso de esta fabricación no es complicado, si seguimos todos los pasos completos podrás obtener un buen resultado, bueno empecemos....

• Computador
• Internet
• Fusion 360
• Ratón periférico

• Bueno comenzamos guardando y colocando por nombre "CARA_A".
• Luego nos vamos a CREATE le damos click, después en CREATE SKETCH.
• Elegimos los ejes, como se muestra en la foto.

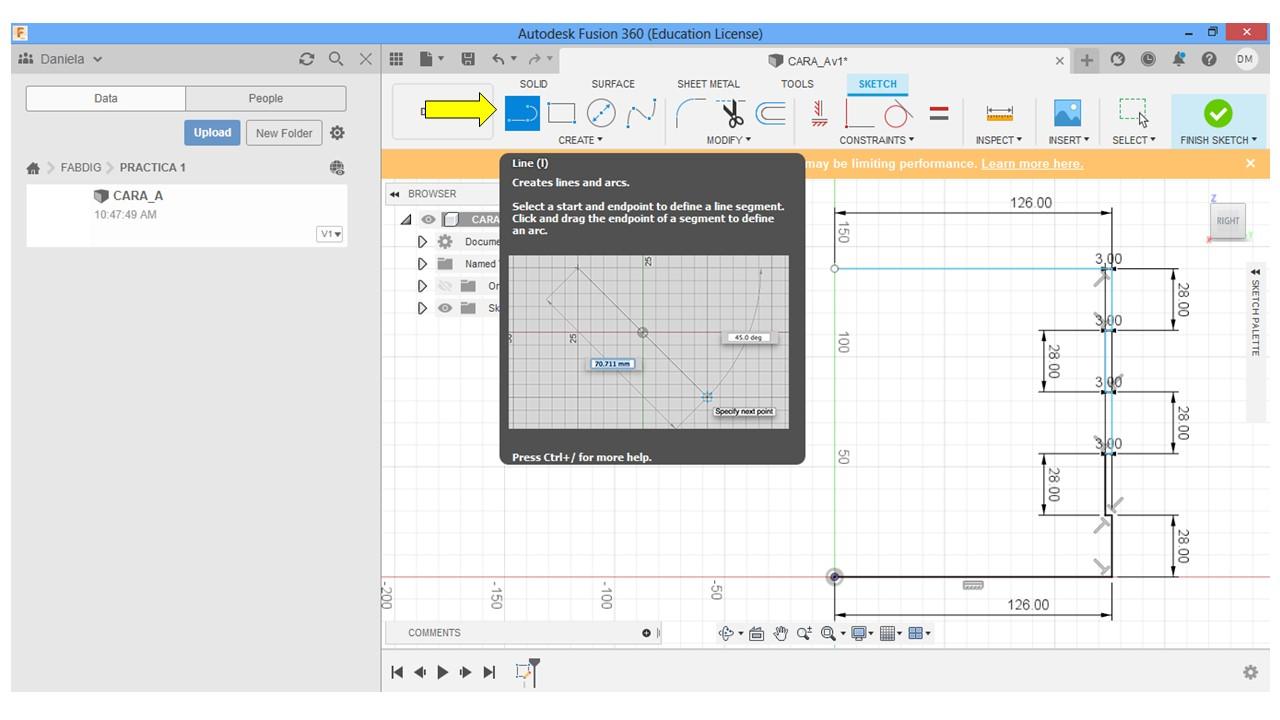

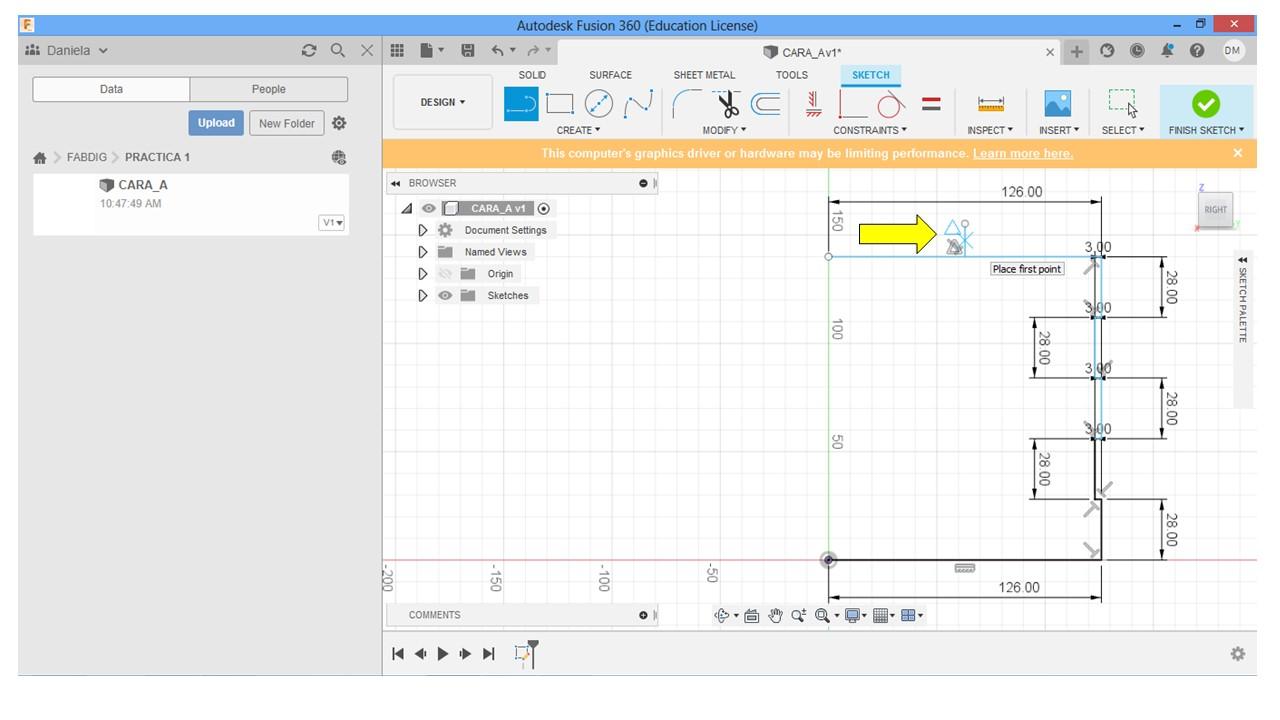

• Damos click en la herramienta "LINE", empiezas a crear la cara A con las medidas que se muestra en la foto.
• Hacer una línea de cualquier medida en el punto medio (recuerda que es cuando sale un triangulo), esto es para que nos sirva la línea como espejo y se pueda usar el "MIRROR".
• Luego utilizamos la herramienta "MIRROR", seleccionamos objets (9), mirror line (1) y click en OK.
• Para hacer los rectángulos de adentro, utilizaremos la herramienta "LINE" y las medidas que están en la foto.
• Repetimos el proceso con la herramienta "MIRROR".
• Eliminamos las líneas espejo.
• Una vez concluido ponemos "FINISH SKETCH".

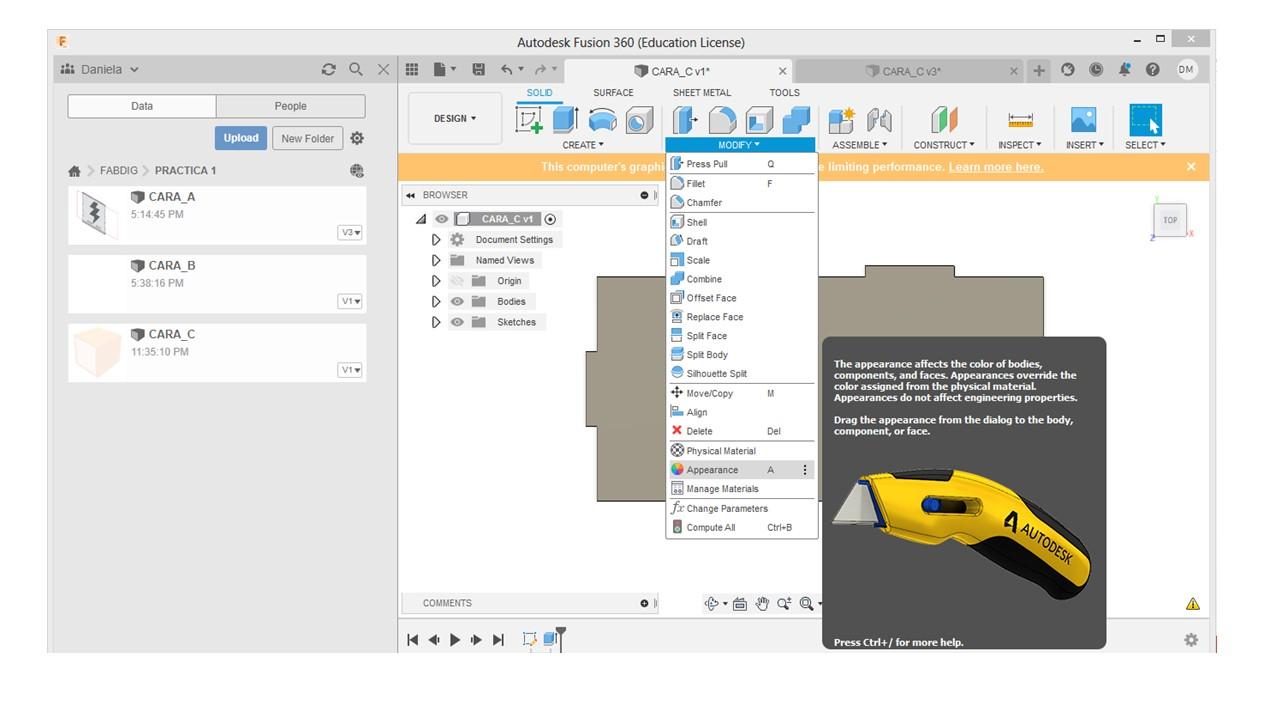

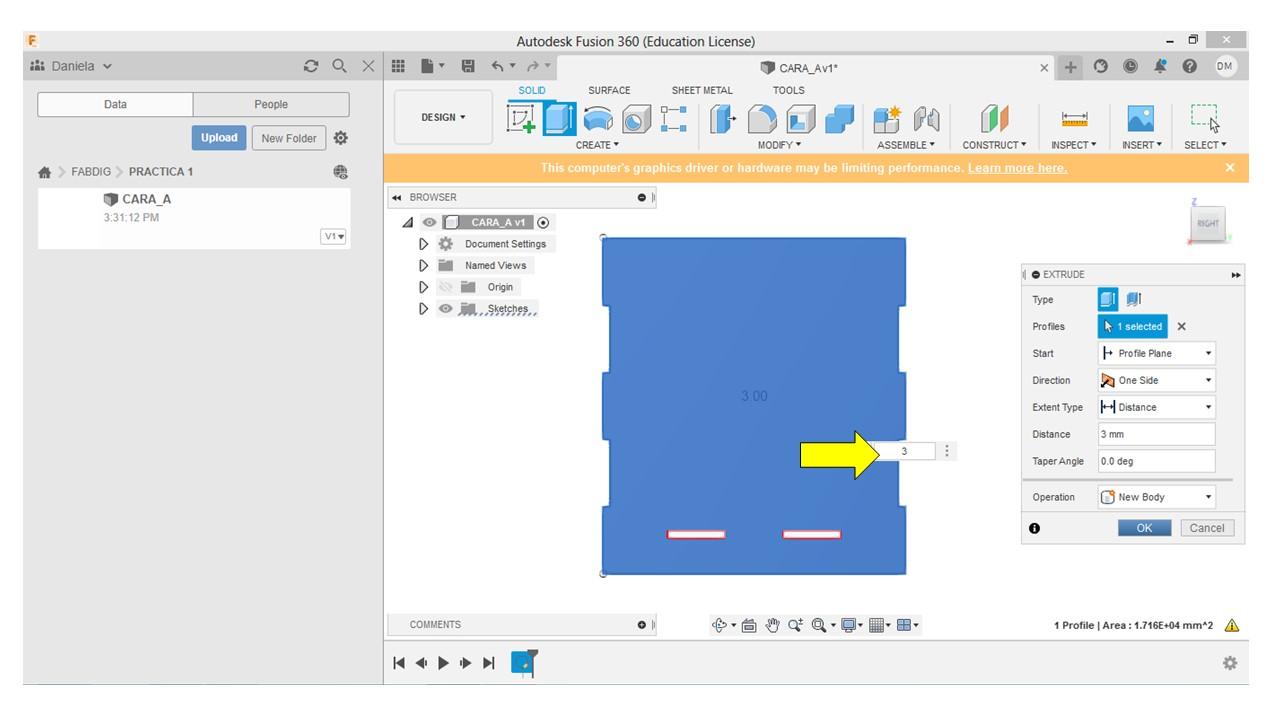

• Bueno continuando, ponemos la herramienta "EXTRUDE" (3mm) y cambiamos la apariencia click en "APPERANCE / GLASS", arrastras la apariencia que quieras poner al dispensador y le das a CLOSE.

• Ir a sketch y poner en "EDIT SKETCH"
• Buscar la imagen que gustes pero tiene que ser una imagen dxf y guardarla para poder personalizar.
• Luego dar clic en "INSERT / CANVAS", exportar tu imagen y con la ayuda de la herramienta "FIT POINT" dar forma a tu imagen.
• Terminando poner "FINISH SKETCH" y le das click en la casita.

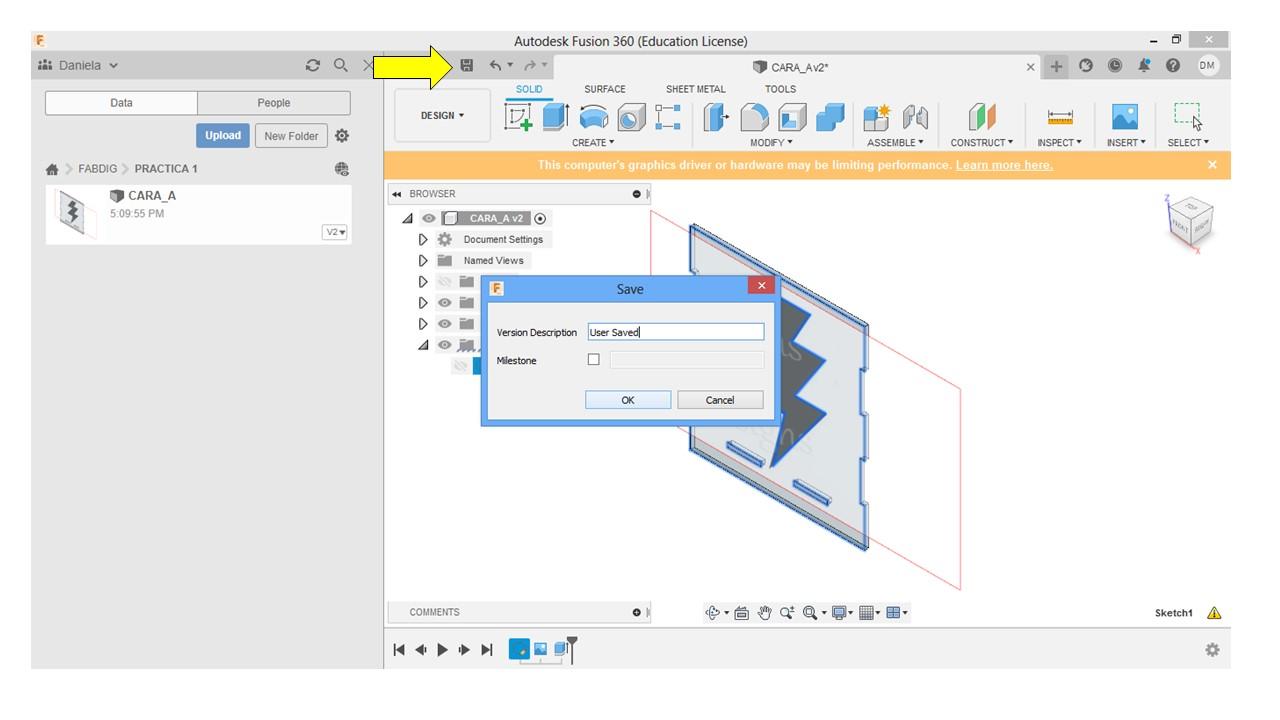

• Antes de terminar, exportamos la CARA_A dándole en sketch y save.
• Por ultimo guardamos (como la foto)

Los pasos para las siguientes caras son repetitivos

• Guardar como "CARA B"
• Usando la herramienta LINE hacemos las líneas con las medidas dadas en la foto.
• Luego usamos MIRROR, el mismo proceso.
• Realizamos los circulitos con la herramienta ELIPCE (3) y con herramienta LINE el rectángulo (las medidas son las que están en la foto).
• Ponemos ACABADO SKTECH.

• Terminado eso nos vamos a la herramienta EXTRUDE, al igual que la cara A

• Haga clic en "APPERANCE / GLASS", arrastras la apariencia que quieras poner al dispensador y le das a CLOSE.

• Ponemos la casita.

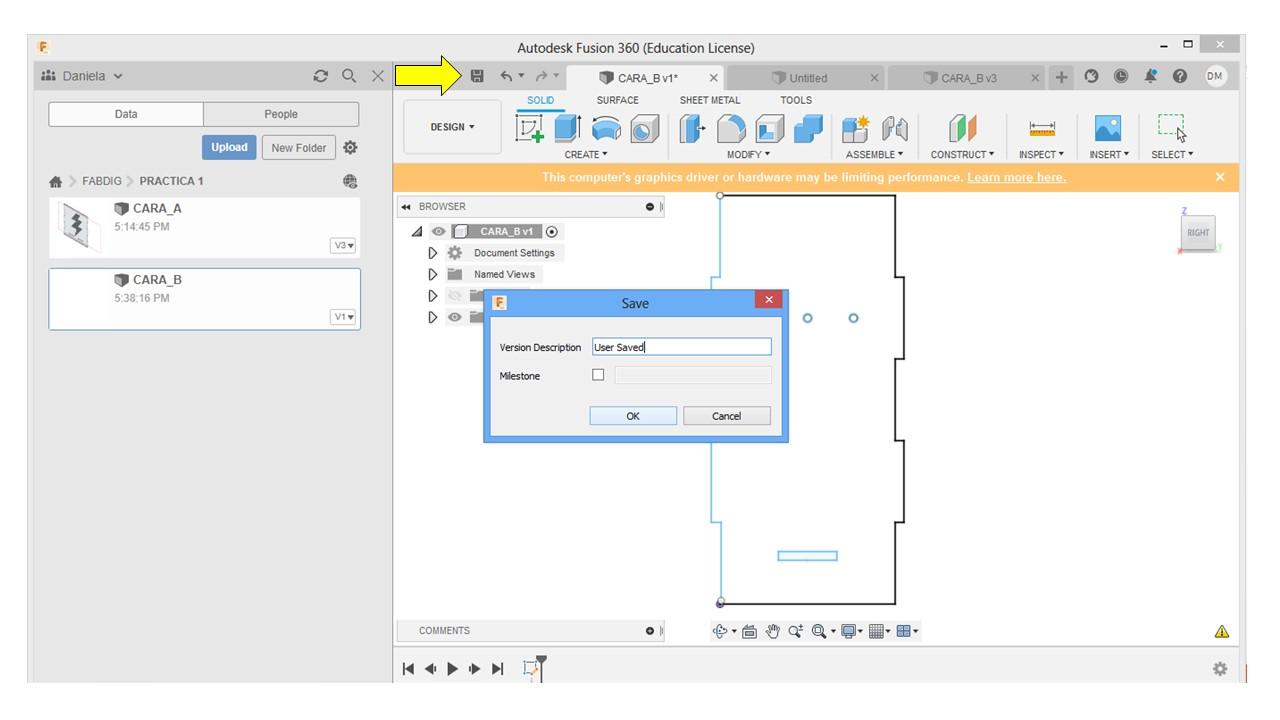

• Guardar el trabajo.

• Por ultimo guardamos la CARA B como imagen dxf.

• Guardar como "CARA C"
• Usando la herramienta LINE hacemos las líneas con las medidas dadas en la foto.
• Luego usamos MIRROR, el mismo proceso.
• Ponemos ACABADO SKTECH.

• Terminado eso nos vamos a la herramienta EXTRUDE.
• Haga clic en "APPERANCE / GLASS",arrastras la apariencia que quieras poner al dispensador y le das a CLOSE.

• Ponemos la casita.

• Guardar cuando el trabajo esta terminado. Por ultimo guardamos la CARA C como imagen dxf.

• Guardamos como CARA_D.
• Creamos sketch y seleccionamos los ejes como en la imagen.
• Con ayuda de MIRROR, LINE, ELIPCE hacemos la CARA D (medidas como en la imagen)
• Nos vamos a la herramienta FILLET y los cuatro puntos (indica la foto).
• Ponemos ACABADO BOCETO.

• Terminado eso nos vamos a la herramienta EXTRUDE.
• Haga clic en "APPERANCE / GLASS", arrastras la apariencia que quieras poner al dispensador y le das a CLOSE.
• Ponemos la casita
• Guardar cuando el trabajo esta terminado.
• Por ultimo guardamos la CARA D como imagen dxf.

• Primero guardamos y le ponemos nombre ENSAMBLADO.
• Comenzamos por insertar la CARA C ya que esa es la base del dispensador

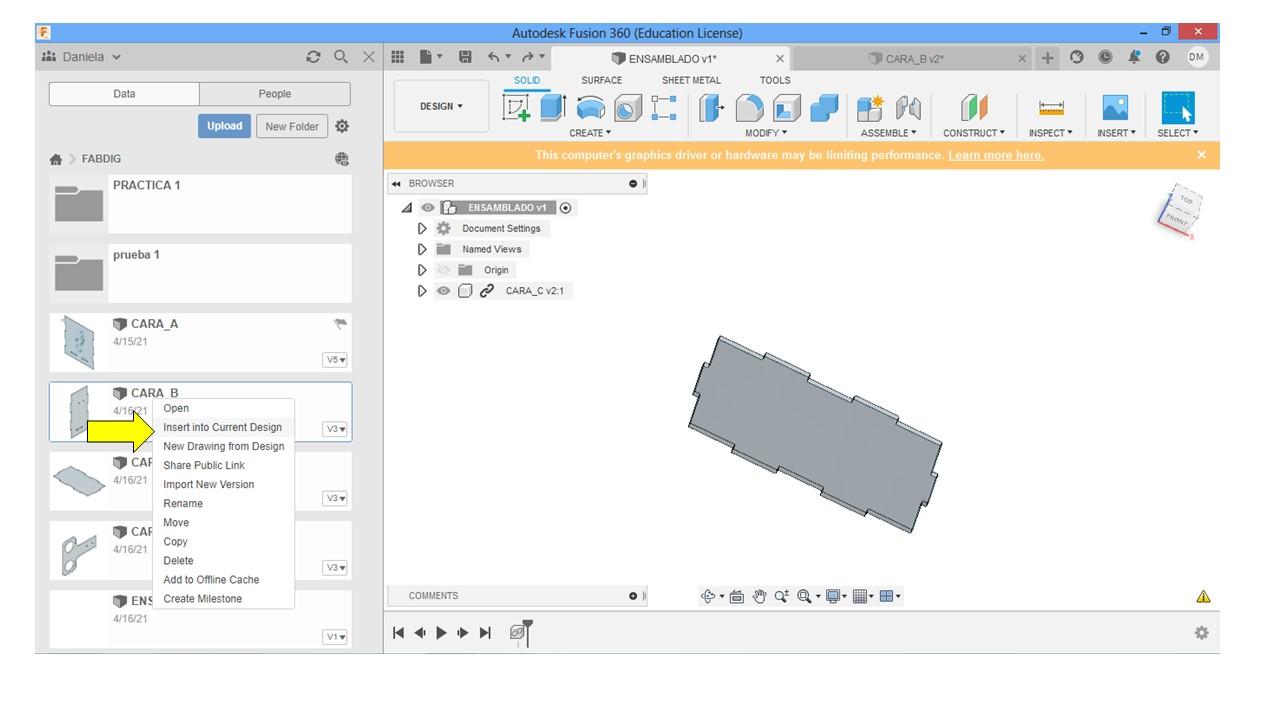

• Después insertamos la CARA B y te va salir flechas con eso dirigirás la CARA B.

• Con ayuda de las herramientas ORBIT Y ZOOM cuadramos para el ensamblado.

• Después ubicamos la herramienta MONTAJE, damos click en JUNTA.
• Ubicamos los círculos pequeños rojo y verde (como la imagen) damos click en ambas caras.

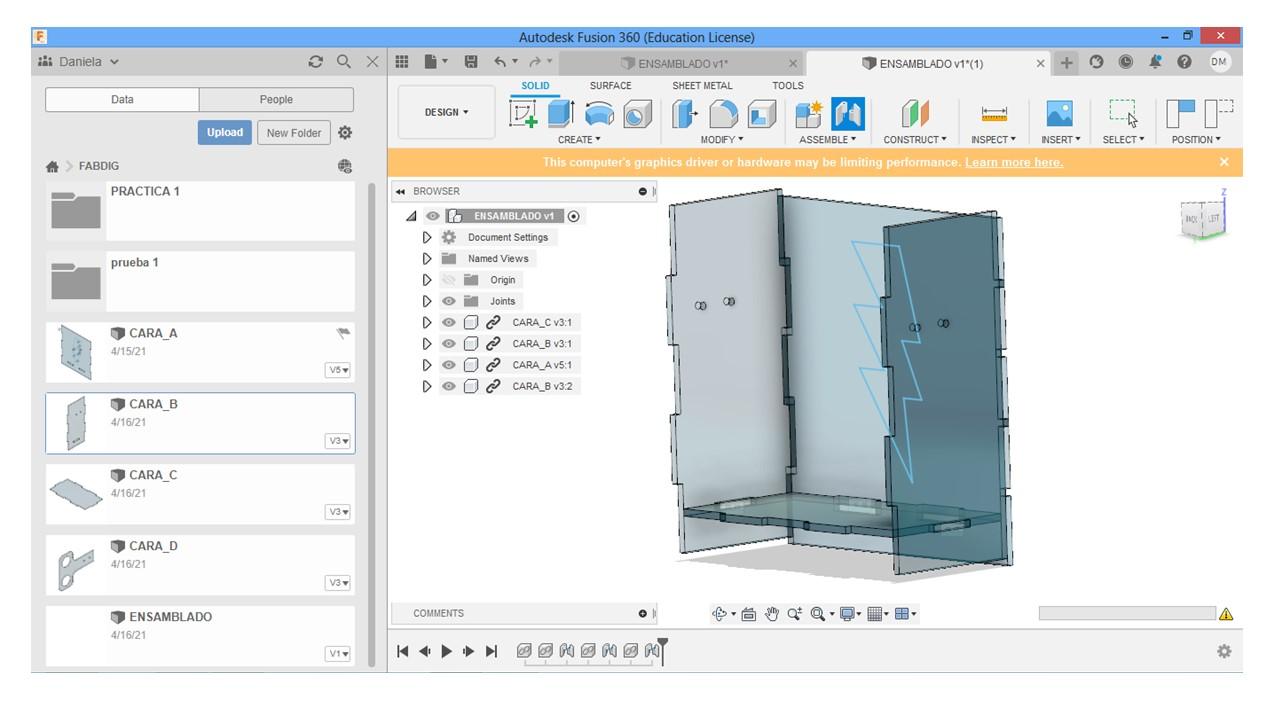

• Por ultimo en ok y ya se ensamblaron dos caras.
• El mismo proceso con todas las demas caras.

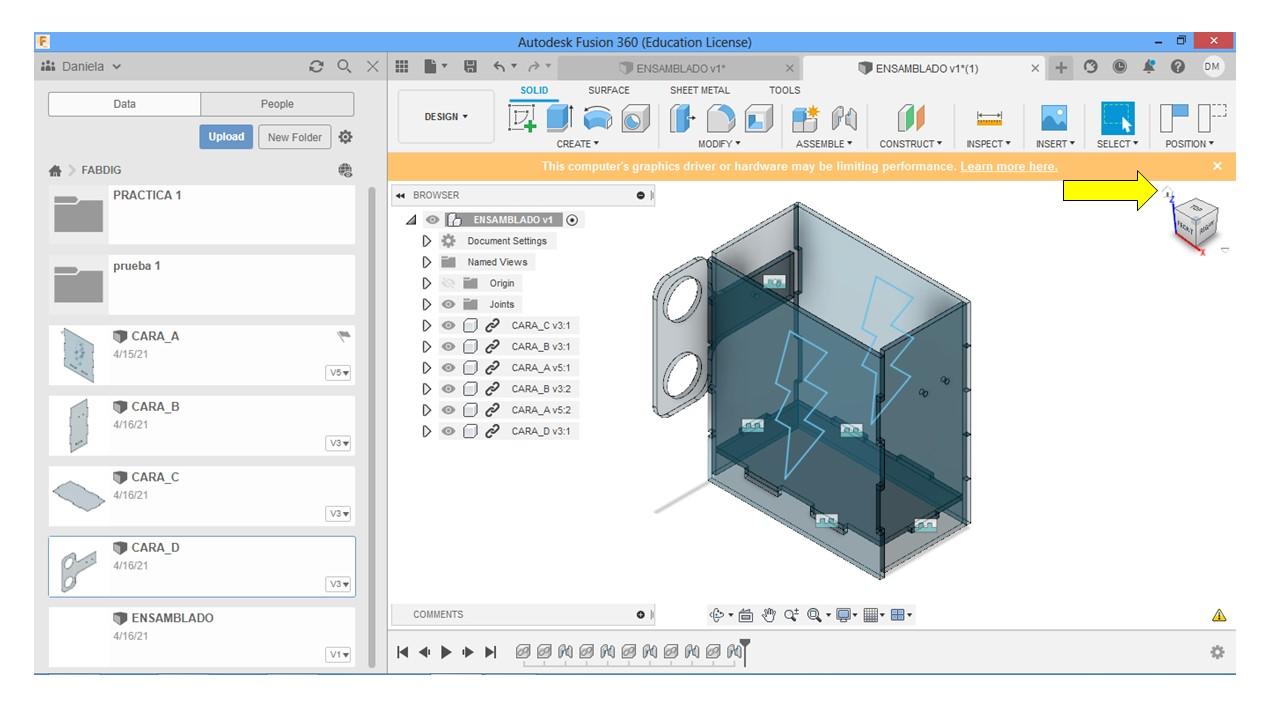

• Paso final en la casita.

• Primero buscamos en google MEGALASER y lo descargamos.
• Abrimos el programa y insertamos la cara guardadas, recuerda que hemos guardado todas las caras en imagen dxf.
• Nos dirigimos a ARCHIVO / IMPORTAR y seleccionamos la imagen dxf de la CARA A.
• Le ponemos color ROJO de corte y AZUL de grabado.

• Nos dirigimos al cuadro doble click (muestra la foto), ponemos el color AZUL y parámetros de configuración VELOCIDAD 55, MODO / ESCANEAR (es lo mismo que grabado) y POTENCIA MIN.40- MAX.60, al final OK.
• Lo mismo en el ROJO parámetros de configuración VELOCIDAD 55, MODO / CORTE (es lo mismo que grabado) y POTENCIA MIN.40- MAX.60, al final OK.

• Seleccionamos toda la imagen y le damos click a la pantalla que se encuentra arriba.
• Luego le damos click en SIMULACION, en este proceso
• Al finalizar la simulación ver el tiempo y la distancia que ha recorrido.
• Ese proceso repites con todas las caras.

Bueno eso seria el fin de este desarrollo del dispensador del alcohol gel, GRACIAS.
