DEF: Teslavalves Groep 3 2022

Door de stappen in dit project te volgen kun je aan het eind van deze instructable een fysieke demonstratie geven van de werking van een teslavalve.

benodigdheden:

•

• 2 teslavalves met 3 bochten per valve en een opening van 2cm×2cm (zie link naar 3D print voor print design)
• 2 Schroepenradden met armen van 3cm en het inwendige gat 2mm (zie link naar 3D print voor print design)
• 3 emmers 12L
• 2 stukken plexiglas (minimaal 2mm dik en 10cm×30cm)
• 12 Item frames ????? Lengte
• 20 hoekstukken voor de verbindingen tussen de item frames
• 2 DC motortjes:

RPM @ 3V: 17.000-18.000RPM

Ingangsspanning: 3V-6V

Vermogen onbelast: +-/ 0.4A

As diameter: 2mm

Afmetingen: 20 x 27 x 15mm (∅xLxH)

• 2 plastic flessen
• 2 bradboards
• arduino
• led lampjes
• lijm

gereedschap:

• 3d printer
• schroevendraaier
• lijm pistool
• heat gun (optioneel om opgedroogde lijm zacht te maken)

print het 3D model van de tesla valve en het schoepenrad dat is toegevoegd

snij 2 stukken plexiglas van 9 bij 15 cm

bevestig het plexiglas op de tesla valve met lijm

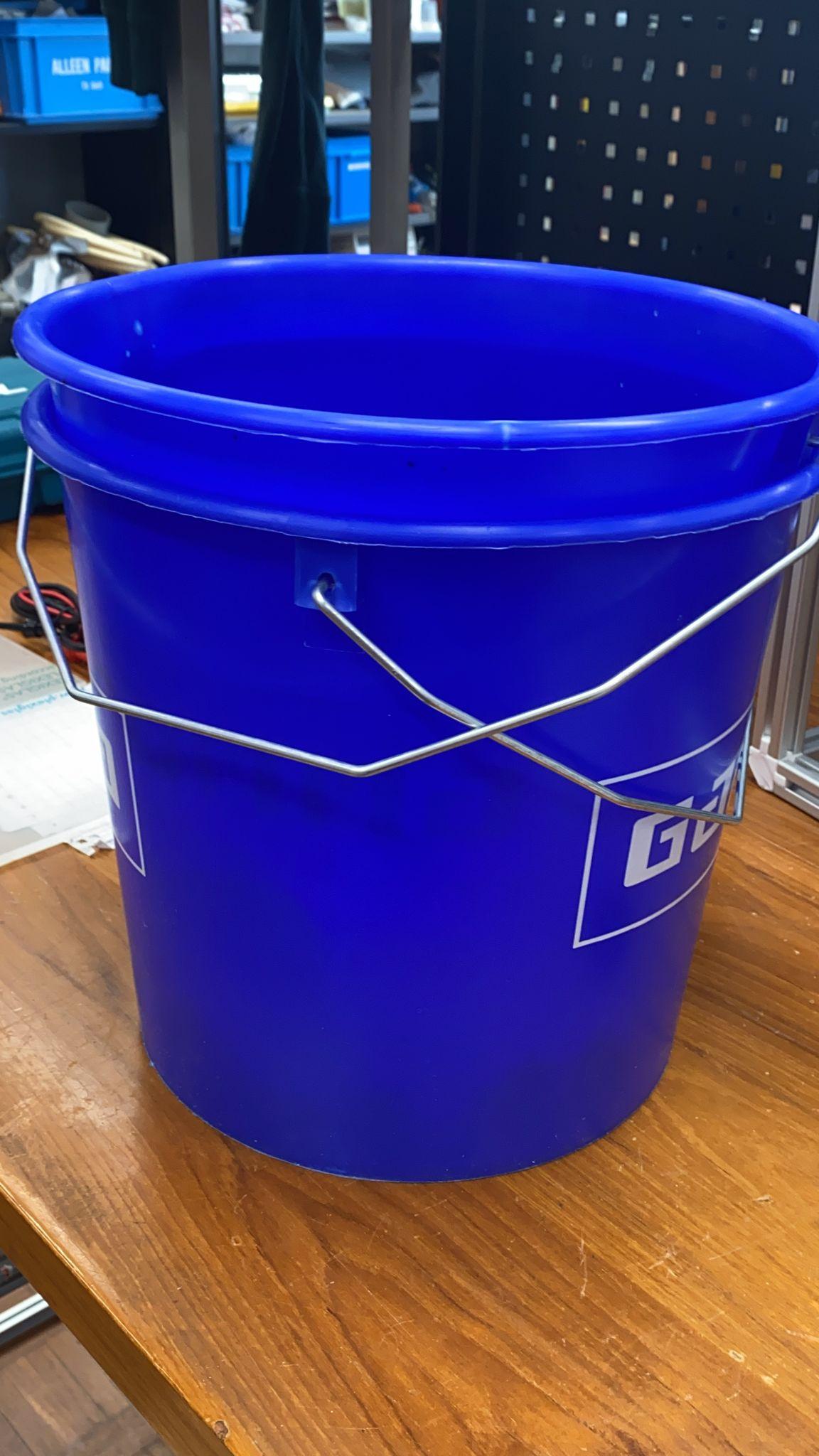

De gaten behoren 2cm×2cm te zijn. De gaten moeten geplaatst worden op de brandpunten van een eclips met de helft van de diameter van de emmer als zijde a van de eclips en zijde b een kwart van de diameter van de emmer.

bevestig de tesla vale op gaten van van de emmer waarbij de armen van de tesla valve bij beiden de andere kant op wijzen. voeg een royale lijm laag toe om de rand van de bevestig van het plexieglas op de tesla valve en om de rand bij de bevestiging van de emmer om de waterdichtheid te bevorderen.

bevestig een fles over de tesla valve heen om de watedchtidheid te bevorderen.

voeg bevestig de dynamo en het schoepenrad op de de fles onder de tesla valve

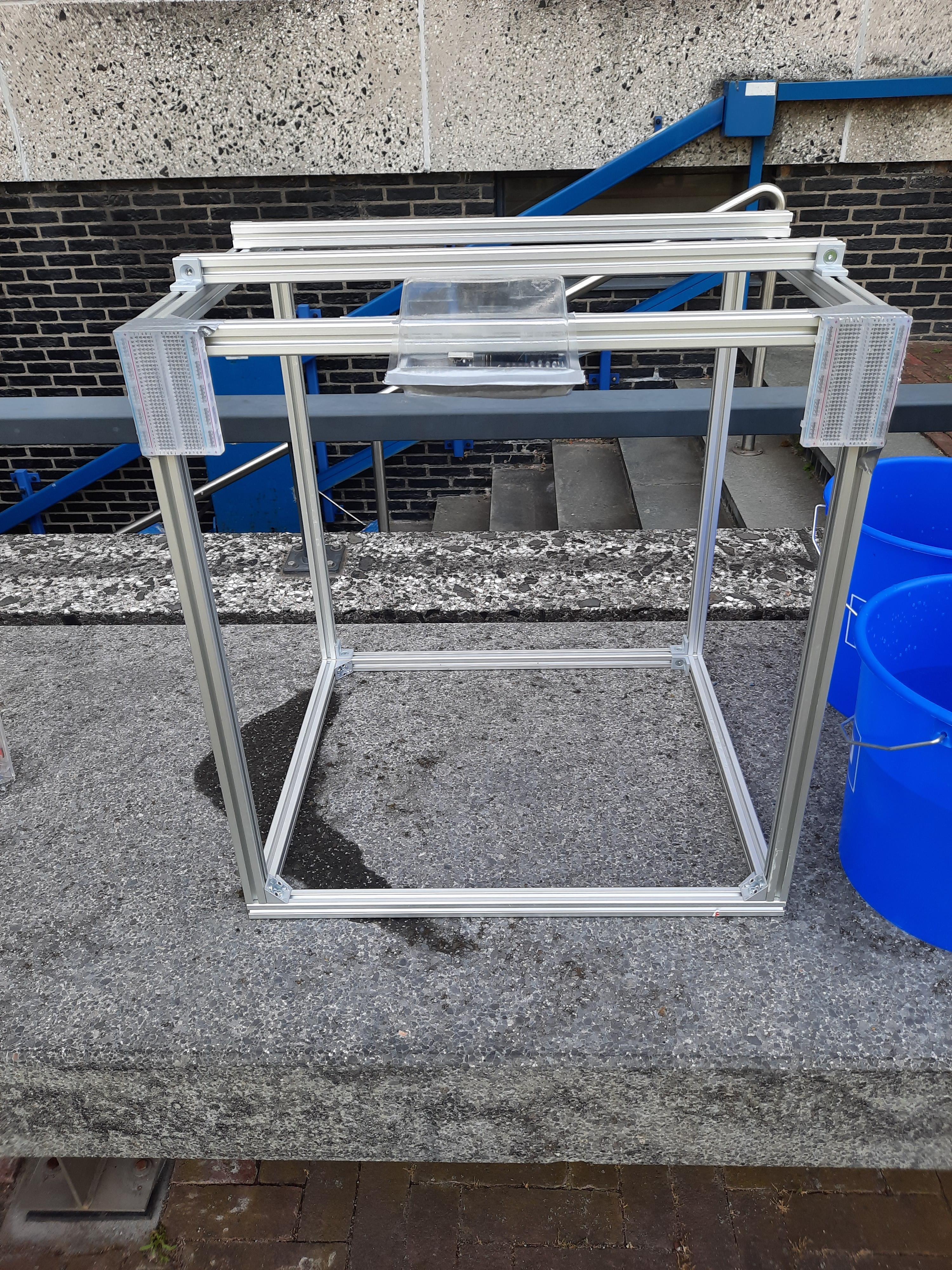

zet het fame in elkaar door een kubus te maken van 12 profiel stukken.

maak vervolgens een dwars verbinding van 2 profiel stuken 5 centimeter van het midden van de kubus.

bevestig de Arduino en de twee bradbord aan het item frame.

bouw een schakeling van de dynamo die de breadboards en de Arduino.

Op de arduino lopen zijn twee groundports geconnect met ieder zijn eigen breadboard.
De 5V poort van de arduino is geconnect met een breadboard en doorgelust naar de de andere breadboord. De ledjes hebben ieder zijn eigen relai en de minpolen van ledjes zijn geground met het breadboard.
Voor aansturing van de ledjes zijn voor iedere led apart de digital ports 3,4,5,6,7,8 gebruikt. 1 gele, rode en groene led per board.
Vervolgend zijn de positieve draden van de dynamo op de analog read (A1 en A0) en de negatieve pool van de dynamo op de ground van de breadboards aangesloten.

zet de emmer op het frame

bevestig de schakeling aan de dynamos.

zet een emmer onder de tesla valves om het water op te vangen en giet een emmer water in de bovenste emmer
