DEF Schlieren Setup

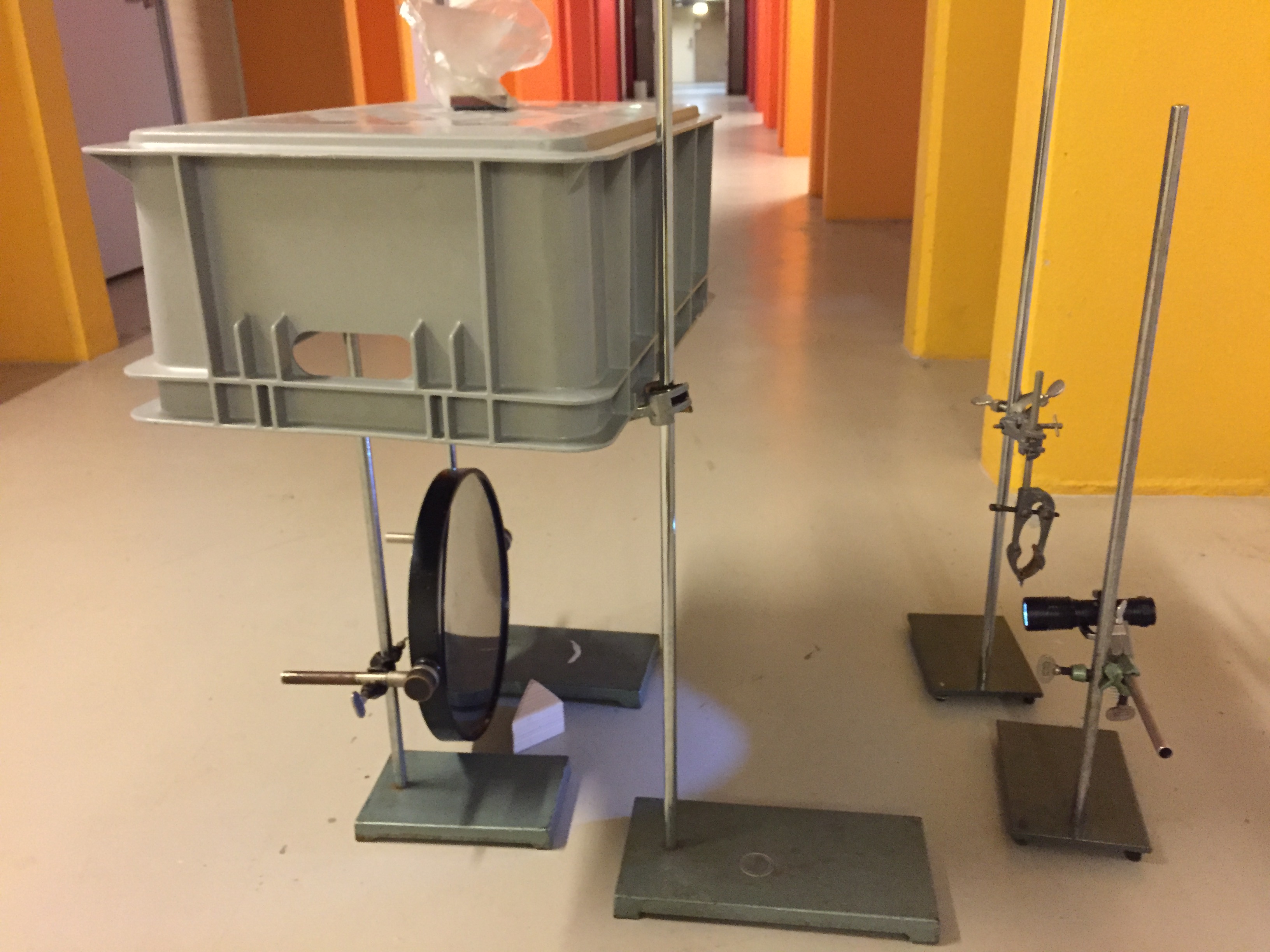

Schlieren Setup DEF.JPG

Schlieren opstelling van groep 25 voor DEF.

Groepsleden:
Sietse Huisman, Lys Schiereck en Rohit Bissumbhar

Benodigdheden

Benodigdheden Schlieren DEF.jpg
Kleine Benodigdheden Schlieren DEF.jpg
Parabolic Mirror DEF.jpg

- 5 statieven
- 4 statief hulpstukken
- 4 statief grepen
- parabolische spiegel (diameter van ± 30 cm)
- stanleymes
- doos van karton
- stuk dun karton (zelfde afmeting als de bodem van de doos)
- 4 A3 papieren
- telefoon met zaklamp
- ducttape
- baksteen
- waxine lichtje

Building

Doos Schlieren DEF.jpg
Achterkant Projectieplaat DEF.jpg
Voorkant Projectieplaat DEF.jpg

- Meet de afmetingen van de bodem van de doos
- Snijd de dunnen dunne kartonnen plaat naar deze afmetingen
- plak de A3 papieren aan een kant op het kartonnen vlak, zodat alles is bedekt en er geen tape zichtbaar is
- plak deze plaat aan de binnenkant en op de bodem van de kartonnen doos, zodat je de alleen het papier kunt zien

Setup

Schlieren Setup DEF.JPG
Barriere Schlieren DEF.jpg
Telefoon Schlieren DEF.jpg
Scheermes Brandpunt DEF.JPG

- monteer de spiegel op twee statieven met twee hulpstukken
- monteer de lichtbron (telefoon) op een statief met een statief greep en een statief hulpstuk
- monteer de barrière (stanleymes) met twee statief grepen en een statief hulpstuk

- plaats de lichtbron en de barrière voor de spiegel op twee keer de brandpuntafstand van de spiegel
- verschuif de barrière en lichtbron zodat het brandpunt op de barrière valt
- stel de hoogte van barrière in, zodat de helft van het licht op de barrière valt en de andere helft er onder door gaat

- plaats de doos achter de barrière, zodat de projectie op het witte vlak in de doos te zien is
- plaats de baksteen voor de spiegel en doe daar het object op wat je wil bekijken (waxine lichtje)

Optioneel:
- plaats de plastic doos boven de spiegel met behulp van een statief en statief greep, zodat heet materiaal wordt tegengehouden
