D4E1-DB-pennenhouder

Dit is een soort pennenhouder waarbij je de dop van de stift in de opening plaats van het product. Je plaatst de stift in de dop, zonder die helemaal vast te klikken. Dit product is handig voor mensen met een spierziekte die niet veel kracht hebben in hun armen en/of handen om een stift (met een vierkantig dopsel) te gebruiken die moeilijk te openen is.

Tinkercad

3D-printer

Open Tinkercad.

Gebruik de vormen: cilinder en vierkant

Verander de hoogte van de cilinder in 40,33 mm (= 4,3 cm) , de breedte in 25 mm (= 2,5 cm) en de lengte ook in 25 mm

Verander de grootte van het vierkant in 38 mm (=3,8 cm), de breedte in 15 mm (=1,5 cm) en de lengte in 16,20 mm (= 1,6 cm). Vervolgens moet je de hoogte nog aanpassen naar 3 mm omhoog. Dit zorgt ervoor dat je product geen opening heeft onderaan.

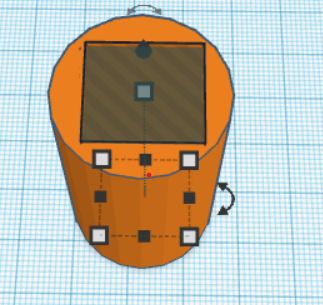

(foto 1) Plaats het vierkant in de cilinder.

(foto 2) Klik op dit symbool. (= maak een gat)

(foto 3) Dit is het resultaat dat je verkrijgt na op het symbool: 'maak een gat' te klikken.

(foto 4) Klik op dit symbool dat je rechts bovenaan vindt. (= groeperen)

(foto 5) Dit is het resultaat.

Selecteer eerst heel de figuur.

(foto 1) Klik op dit symbool dat je links bovenaan vindt.

Sleep de tweede figuur uit de eerste figuur.

(foto 2) Dit is uiteindelijk het verkregen resultaat.
