Creando Molde 3D

Este instructable se trata de la realización de un molde 3D, en la aplicación Fusion360.

Creamos un boceto en donde el plano de dibujo sea en la cara horizontal.

dibujamos un rectángulo que sea 50 x 50 mm.

Seleccionamos el boceto ya finalizado y con el botón "Extruir", seleccionamos esa cara y le damos grosor de 2mm.

Buscamos una imagen de nuestro agrado para realizar el molde, de preferencia Dxf y la guardamos en nuestro dispositivo.

En fusion360, en el botón "Insertar", le damos en la flecha de abajo, buscamos un botón que diga "Calcomania", seleccionamos ese, buscamos nuestra imagen y la insertamos en la cara.

Creamos boceto y seleccionamos la cara que extruimos.

En la sección crear, en la parte superior, buscamos "Spline" = "Punto de ajuste Spline" y seleccionamos ese mismo.

Comenzamos a dibujar las líneas exteriores de nuestro dibujo.

Al finalizar el dibujo, cerramos boceto.

Seleccionamos la pieza que hemos dibujado y extruimos 2mm.

De igual manera repetiremos estos procesos hasta finalizar de dibujar todas nuestras líneas de nuestro dibujo.

Creamos boceto y seleccionamos la extrucción que acabamos de realizar, para que la siguiente extrucción salga por encima de este.

Igualmente extruimos 2mm seleccionando las piezas que hemos dibujado.

Si es que el dibujo tiene detalles de fondo, crearemos boceto nuevamente en la última extrucción que hicimos, dibujamos y al terminar de dibujar cerraremos el boceto, usaremos el botón "Extruir" y seleccionaremos la primerqa pieza que extruimos, jalaremos la flecha hacia abajo hasta que diga 2mm.

Creamos un boceto en la cara base, buscamos el botón "rectángulo" = "Rectángulo por el centro", y desde el medio del dibujo seleccionamos y le agregamos a ambos 50.

Con el botón "Extruir", seleccionamos el ultimo dibujo que hicimos y extruimos 30mm, antes de cerrar con la extrucción seleccionamos en el lateral que la dirección sea en ambos lados, para que en la parte de abajo tambien se extruya y nos aparecerá una segunda flecha, la cuál le digitaremos 2mm.

Guardamos en archivo STL, el cuál en la aplicación para impresión 3D, le modificaremos detalles para que se imprima.

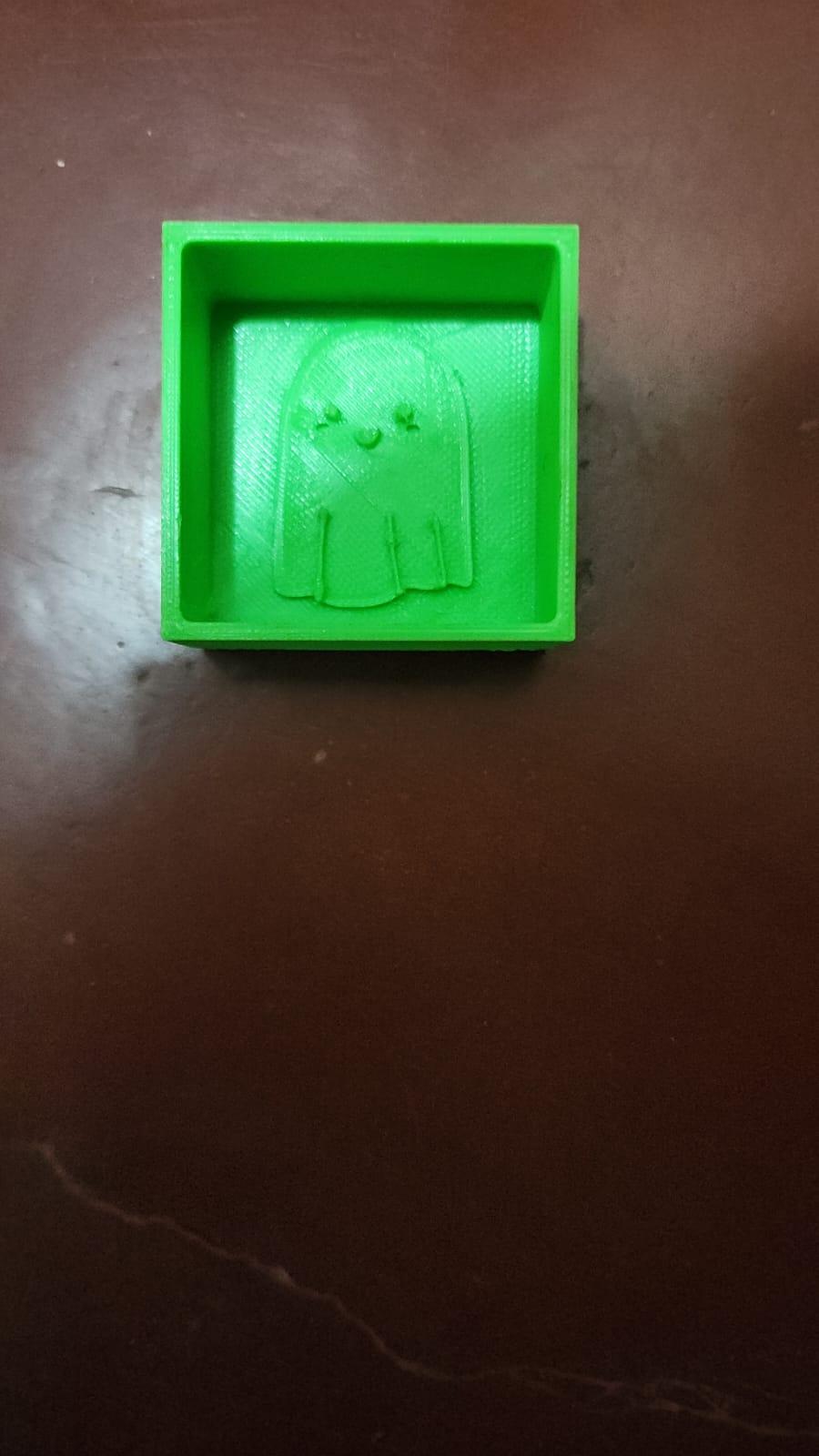

Y el resultado, debería salir tal como esta en la imagen.
