Controller Un Interrupteur Murale Avec Domoticz Et Google Assistant

Bonjour à tous, aujourd'hui nous allons voir comment simuler un doigt qui va allumer ou éteindre notre interrupteur murale grâce à un wemos d1 mini, une imprimante 3d (si vous n'en avez pas, vous pouvez toujours faire imprimer ces pièces dans un fab lab ou via internet), un servomoteur, et un raspberry pi avec domoticz dessus. Pour mettre domoticz sur un raspberry pi, je vous laisse suivre ce tuto:

https: //www.p3x.fr/atelier/solutions-domotique/ins ...

Cela peut-être utile si vous n’avez pas d’accès aux câbles, si vous y avez accez, vous pouvez aussi mettre un module sonoff à la place de ce tuto.

Note = Ce tuto est inspiré par la chaine youtube "Les frères Poulain".

• Rasperry pi
• Wemos d1 mini
• servomoteur comme celui utilisé avec un arduino
• Un ordinateur

Pour commencer, il faut installer esp easy sur son wemos d1 mini. Pour, télécharger ESPEasy (que l'on trouve sur github sur https://github.com/letscontrolit/ESPEasy) -> aller sur les releases-> cliquez sur les dernières versions -> la télécharger-> décompresser le fichier .zip .

Télécharger NodeMCU PyFlasher ici .

Brancher le wemos à notre ordinateur -> ouvrir NodeMCU PyFlasher-> sélectionner le fichier installé-> choisir "dual output (DOUT)" et "yes, wipes all data" -> sélectionner nos wemos dans la partie "serial port" -> cliquez sur Flash NodeMCU.

Une fois flashé, il faut se connecter sur le module en wifi pour l'appairer.
Il n'est pas nécessaire de trouver son adresse ip, le module s'expose comme une borne wifi à laquelle on se connecte.

Un mot de passe sera demandé. C'est "configesp". Puis une page s'affiche et il faut entrer nos paramètres wifi. Le module redémarre et se connecte sur notre réseau wifi.

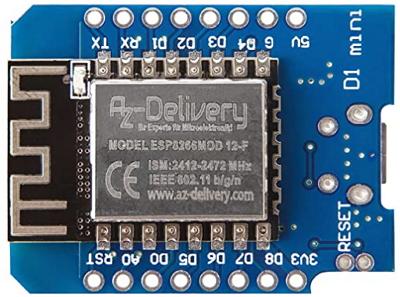

On peut maintenant brancher le servomoteur sur le wemos, brancher le + (rouge) à la borne 5v du wemos, le GNG (noir) à la borne G, et le cable d'information sur la borne 7 (GPIO 13).

Il faut maintenant crée l'interrupteur virtuel, pour cela, il faut se connecter à son raspberry pi:

http: // (l'adresse_de_votre_raspberry): 8080

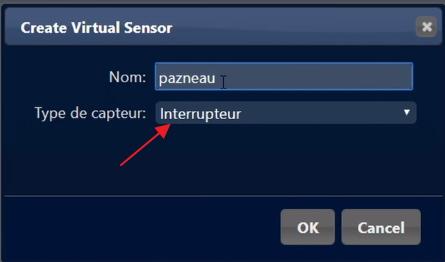

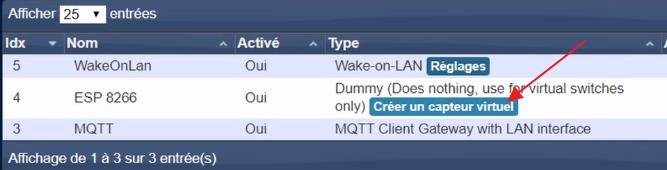

Aller dans configuration-> matériel-> crée un capteur virtuel-> donner lui un nom, choisir interrupteur comme type puis OK.

Aller sur interrupteur, puis modifier l'interrupteur crée précédemment.

Sur commande on:

http: // (adresse ip de votre wemos) / control? cmd = Servo, 1,13,45

Sur commande off:

http: // (adresse ip de votre wemos) / control? cmd = Servo, 1,13,135

Imprimer la pièce ci-dessous

https://www.thingiverse.com/thing:4567861

Et celles-ci:

https://www.thingiverse.com/thing:4567951

Les assemblés, les placé autour de l'interrupteur, puis le brancher, et voilà, le tour est joué.

Note : Ceci peut/doit être améliorer ou adapter dans certains cas.

On peut désormais controler notre interrupteur murale avec domoticz depuis notre téléphone ou ordinateur ... On va maintenant voir comment contrôler ce dispositifs avec google assistant, même pas besoin de google home, juste un téléphone, et comme ceci, ce sera contrôlable peut importe où dans le monde. Sachez que homebridge est également compatible avec Siri et Alexa facilement, mais dans ce tuto, on va se concentré sur google assistant.

Pour cela, entrez les commandes suivantes dans le terminal ou en ssh.

sudo apt update

sudo apt upgrade

Puis suivre les étapes de ce lien:

https://github.com/homebridge/homebridge/wiki/Inst...

On peut désormais aller sur l'interface homebridge en se connectant sur

http://(l'adresse_ip_de_votre_raspberry):8581

(Les identifient par défauts sont admin et admin, mais c'est fortement conseiller de les changer par la suite).

Maintenant, on va tapez la commande:

sudo apt install mosquitto

Afin de faire la liaison entre homebridge et domoticz en mqtt.

Dans domoticz, on va dans configuration->matériel

Choisir un nom

Type : MQTT Client Gateway with LAN interface.

Adresse distant : localhost

Port : 1883

Puis laissez comme tel. Et enregistrez.

Maintenant, on se connecte à homebridge, dans l'onglet plugins, on va rechercher puis installer le plugin:

Homebridge Edomoticz

Server = l'adresse ip de votre raspberry pi

Port = 8080

Room id = 0

Désormais, on va configurer la liaison entre homebridge et Google assistant.

On va donc installer le plugin Homebridge Gsh

Puis lier notre compte google.

Ensuite, sur l'application google home de son téléphone, on va cliquer sur le + en haut à gauche->configurer un appareil->Vous avez déjà configuré des...->homebridge->Ce conecter au même compte-> sélectionner l'interrupteur crée précèdemment.

Et voilà, on peut désormais controler notre switchbot avec la voix!

Note = J'ai 14 ans, je n'ai pas fait en réel ce projet, car pas tous les composants + vacances, il faudra peut-être juste ajustés les modélisations 3d à votre interrupteur.
