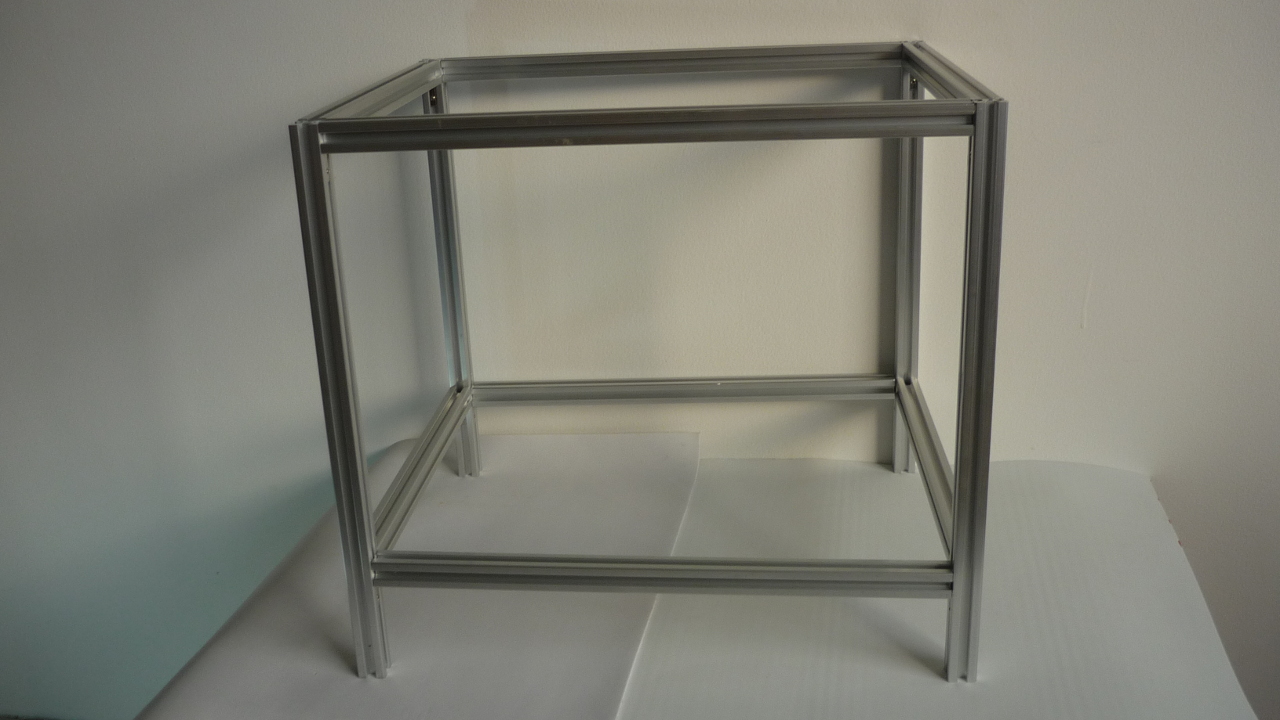

![160129_ESTRUCTURA_UNIVERSAL_PLANTA_PILOTO.jpg](/proxy/?url=https://content.instructables.com/FHC/Y0IY/IO61C378/FHCY0IYIO61C378.jpg&filename=160129_ESTRUCTURA_UNIVERSAL_PLANTA_PILOTO.jpg)
![CONSTRUCCION ESTRUCTURA UNIVERSAL PLANTA PILOTO](/proxy/?url=https://content.instructables.com/FP7/I2QJ/IO61C464/FP7I2QJIO61C464.jpg&filename=CONSTRUCCION ESTRUCTURA UNIVERSAL PLANTA PILOTO)
ESTRUCTURA UNIVERSAL PARA PLANTA PILOTO
*This article is also available in English clicking here
La gran mayoria de plantas piloto son de caracter experimental, esto significa que podrian ser movidas de sitio, algunas de sus partes cambiadas o modificadas, o ser de caracter educativo por lo tanto deberian estar en la capacidad de ser desarmadas, almacenadas y transportadas con facilidad como parte del proceso de aprendizaje.
Para mas informacion visita Automatizanos.com
PERFILES RANURADOS
![160129_PERFIL_RANURADO_1280x720.jpg](/proxy/?url=https://content.instructables.com/FTM/MO07/IO61C490/FTMMO07IO61C490.jpg&filename=160129_PERFIL_RANURADO_1280x720.jpg)
PERFILES RANURADOS
Para poder implementar una estructura que sea firme, pero a la vez pueda desensamblarse con facilidad, existe un conjunto de piezas conocidos como "sistemas estructurales modulares en aluminio". Los cuales constan basicamente de perfiles ranurados extruidos de aluminio y accesorios para la interconexion y fijacion de estos.
Existen multitud de fabricantes de estos sistemas como: MoAS, MiniTec, 80/20, MakerSlide, etc. Algunos de ellos son compatibles entre si, otros no, algunos vienen en medidas metricas (mm) y otros en pulgadas. Estos sistemas han ganado auge en los ultimos años con maquinas CNC e impresoras 3D caseras que pueden ser armadas en casa.
ELEMENTOS NECESARIOS
ELEMENTOS NECESARIOS
Perfiles:
Como ya se menciono cualquier estructura se basa en perfiles y accesorios de conexion. Se debera buscar en el mercado local que alternativas de perfiles modulares ranurados existen, ya sea en almacenes especializados, en ferreterias, etc. De no existir nada en el mercado local se debera recurrir al internet para la consecucion de dichos perfiles. Al ser elementos metalicos y de cierto peso el costo del envio desde el exterior suele ser costoso, sin embargo buscando un poco se puede llegar a conseguir a un kit precortado (generalmente usados para estructuras de impresoras 3D) a buen precio y costo de envio gratuito a todo el mundo!.
Accesorios:
Hay que estar muy seguros que los accesorios corresponden al tipo de riel elegido (T-slot, MicroRax, etc) y al tamaño del riel, pues vienen en varios espesores. En este punto hay mayor flexibilidad y se puede echar mano de lo que se consiga en el mercado local. A continuacion se presentan algunas alternativas que se pueden utilizar:
Placas De Union En Forma De L, Tornillo Cabeza Allen Y Tuerca Cuadrada O Tuerca T
![160129_PLACA_UNION_L_TORNILLO_TUERCA_T_128x720.jpg](/proxy/?url=https://content.instructables.com/FPM/T37W/IO61C4DP/FPMT37WIO61C4DP.jpg&filename=160129_PLACA_UNION_L_TORNILLO_TUERCA_T_128x720.jpg)
Placas de union en forma de L, tornillo cabeza allen y tuerca cuadrada o tuerca T
Estas placas de union son bastante comunes en ferreterias y almacenes relacionados con reparaciones del hogar, se usan tornillos de cabeza allen y algun tipo de tuerca cuadrada o tuerca T compatible con dicho tornillo y que pueda ingresar en la ranura del riel. Es la opcion menos elegante esteticamente pero la de mas facil consecucion
Angulos En 90 Grados O Gussets , Tornillo Cabeza Allen Y Tuerca Cuadrada O Tuerca T
![160129_ANGULO_GUSSET_TORNILLO_TUERCA_T_128x720.jpg](/proxy/?url=https://content.instructables.com/FYM/F3QO/IO61C4F5/FYMF3QOIO61C4F5.jpg&filename=160129_ANGULO_GUSSET_TORNILLO_TUERCA_T_128x720.jpg)
Angulos en 90 grados o gussets , tornillo cabeza allen y tuerca cuadrada o tuerca T
Esta otra alternativa puede ser utilizada si se cuenta con angulos en 90 grados de metal, o de algun material plastico fuerte, de nuevo tornillos cabeza allen y tuercas cuadradas o tuercas T. Hay que tener en cuenta que debido al tamaño del angulo no se deberan utilizar tornillos con cabezas demasiado anchas
Angulo Interno En Forma De L Y Tornillos Prisioneros Con Cabeza Allen
![160129_ANGULO_INTERNO_L_PRISIONERO_1280x720.jpg](/proxy/?url=https://content.instructables.com/F99/ON2S/IO61C4I0/F99ON2SIO61C4I0.jpg&filename=160129_ANGULO_INTERNO_L_PRISIONERO_1280x720.jpg)
Angulo interno en forma de L y tornillos prisioneros con cabeza allen
Esta ultima opcion requiere de piezas diseñadas exclusivamente para este tipo de perfiles, no se consiguen facilmente en el mercado local, pero pueden ser comprados en internet a muy buen precio. Son la mejor opcion visual, pues practicamente no se ven los elementos de union
CONSEJOS PARA EL ENSAMBLAJE DE LA ESTRUCTURA
CONSEJOS PARA EL ENSAMBLAJE DE LA ESTRUCTURA
Cortar los perfiles a la longitud requerida de la forma mas precisa posible y que en lo posible los cortes sean limpios.
Trabajar sobre una superficie dura
Conseguir las llaves Allen requeridas dependiendo si se usan tornillos o prisioneros.
Verificar con la escuadra que los angulos esten en 90 grados y que no exista "luz" o distancia entre los perfiles.
No apretar inicialmente los tornillos muy fuerte, pues es probable que
al finalizar la estructura se deban aflojar para realizar ajustes
Para mas informacion visita: Automatizanos.com
