Como Hacer Un Espectografo

Antes de comenzar nuestro tutorial de como construir un espectografo, primero debemos saber para que se utiliza y cual es su funcionamiento.

Un espectrografo permite conocer que colores componen una fuente de luz, pues dependiendo de lo que este produciendo la luz se observaran diferentes colores en diferentes cantidades y patrones. El espectrografo permite conocer tanto la composición de la luz emitida como la composición de la fuente de la luz.

Cartulina gruesa de color oscuro

El PDF foldable-2.0.7

Tijeras

Cinta

Pegante

Un DVD

Descargar el PDF la guia del molde el espectografo con el siguiente link https://publiclab.org/notes/warren/11-30-2017/buil... Imprimir el molde con preferencia en una cartulina gruesa para que sea más fácil su manejo, y recortarlo con tijeras las lineas rojas.

Con la cartulina negra utilizando el molde cortarlo exactamente igual para que quede con la misma forma, ya que para que funcione un espectografo es necesario que el interior sea completamente negro, para mejorar la eficacia y tener mejores resultados en el producto final. (este paso se puede evitar pintando la parte interior del molde con pintura negra)

En el molde que imprimimos en el primer paso tomarlo como referencia para empezar a manipular la cartaulina negra, primero seria doblar a la mitad las pestañas A1, A2, y A3 para cortar las ventanillas de manera más fácil. Primero se doblan las pestañas con la guía de la línea punteada que las atraviesa para así con unas tijeras cortar los rectángulos rojos que se hayan en el centro de las P3 pestañas. Y después empezar a doblar la cartulina tomando de guía el molde con la lineas punteadas que es donde deben hacerse los dobleces para que quede como una "caja".

En esta paso primero se debe cortar el DVD como si fuera una pizza, para que sea más fácil su manipulación, después de esto las partes del DVD se van a dividir en dos partes una opaca que tiene la marca del DVD y otra que es transparente que tiene un color azul o púrpura. Nos quedaremos con la parte transparente con colores, esta parte del DVD debe pegarse con cinta en la ventanilla A3 que cortamos anteriormente en la cartulina negra.

En este paso se debe fijar en el molde y encontrar las pestañas A1 y A2 para pegarlos de cierta manera como se ve en la imagen para que pase la luz entre las ranuras de las ventanillas de las pestañas A1 y A2. (Hacer lo mismo con la cartulina negra)

En este paso se deben unir las pestañas A,C,D, y E con las parte del plano donde se indique que se tiene que pegar las pestaña, y cada una con su respectiva sección con pegante, y las uniones se pueden reforzar con cinta para aumentar la durabilidad del espectógrafo.

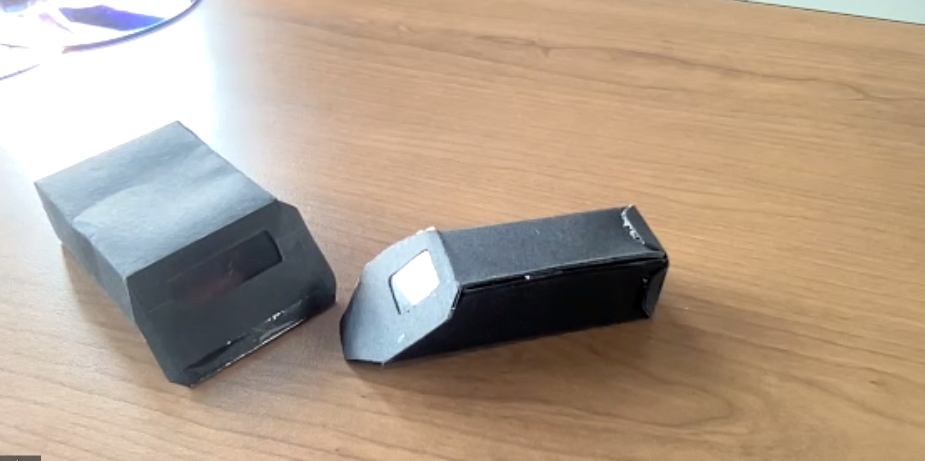

De este paso se debe obtener algo parecido a una caja con forma de rectángulo.

El espectografo ya esta terminado pero un paso muy importante es tapar todos los agujeros donde se puede filtrar la luz con cinta o con otro pedazo de cartulina para que el espectografo sirva a la perfección.

Para usar el espectógrafo la ventanilla donde está pegado el pedazo del DVD debe alinearse con la ventanilla del A1 y A2 del espectógrafo apuntando hacia la fuente de luz que quiere ser estudiada, es recomendable utilizar un celular y colocar la cámara en el pedazo de DVD para observar mejor el patrón de la luz a la que se está apuntando y se debería ver como se muestra en la imagen superior.
