Como Fazer Sensor De Umidade Da Terra
by Nicolyta in Circuits > Sensors
231 Views, 0 Favorites, 0 Comments

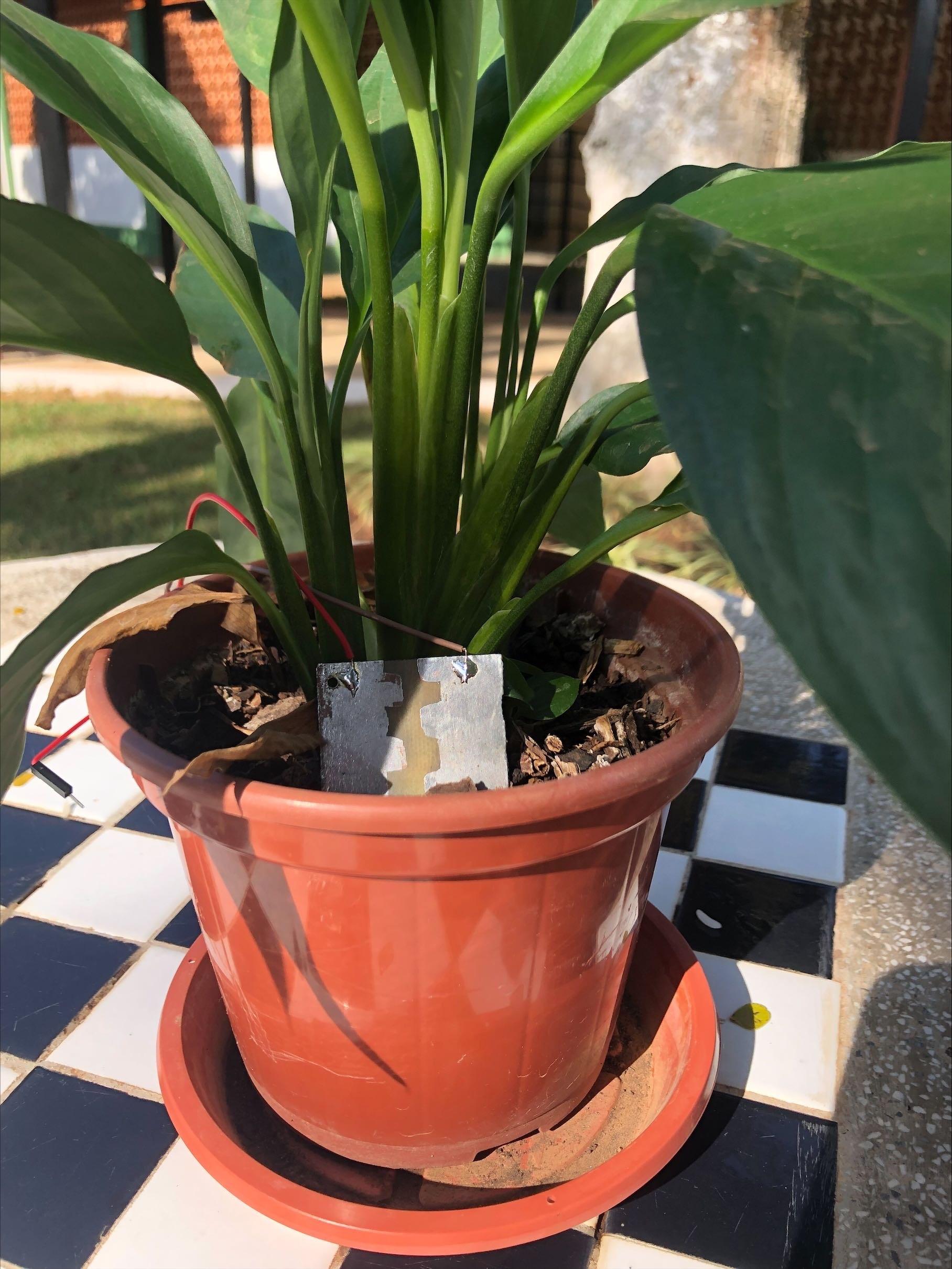

Como Fazer Sensor De Umidade Da Terra
![GetImage(6).jpeg](/proxy/?url=https://content.instructables.com/F2L/JAPW/L8D2FNC3/F2LJAPWL8D2FNC3.jpg&filename=GetImage(6).jpeg)
O projeto consiste em:
-Montar um sensor de umidade da terra simplificadamente.
Supplies
![GetImage(7).jpeg](/proxy/?url=https://content.instructables.com/F6G/TTRE/L8D2FSXZ/F6GTTREL8D2FSXZ.jpg&filename=GetImage(7).jpeg)
![GetImage(8).jpeg](/proxy/?url=https://content.instructables.com/FJT/Z8XK/L8D2FSY1/FJTZ8XKL8D2FSY1.jpg&filename=GetImage(8).jpeg)
![GetImage(9).jpeg](/proxy/?url=https://content.instructables.com/FCM/NKAR/L8D2FSY3/FCMNKARL8D2FSY3.jpg&filename=GetImage(9).jpeg)
![GetImage(10).jpeg](/proxy/?url=https://content.instructables.com/F9A/1YVJ/L8D2FSY4/F9A1YVJL8D2FSY4.jpg&filename=GetImage(10).jpeg)
![GetImage(11).jpeg](/proxy/?url=https://content.instructables.com/F4K/FRFB/L8D2FVGC/F4KFRFBL8D2FVGC.jpg&filename=GetImage(11).jpeg)
-Placa de cobre

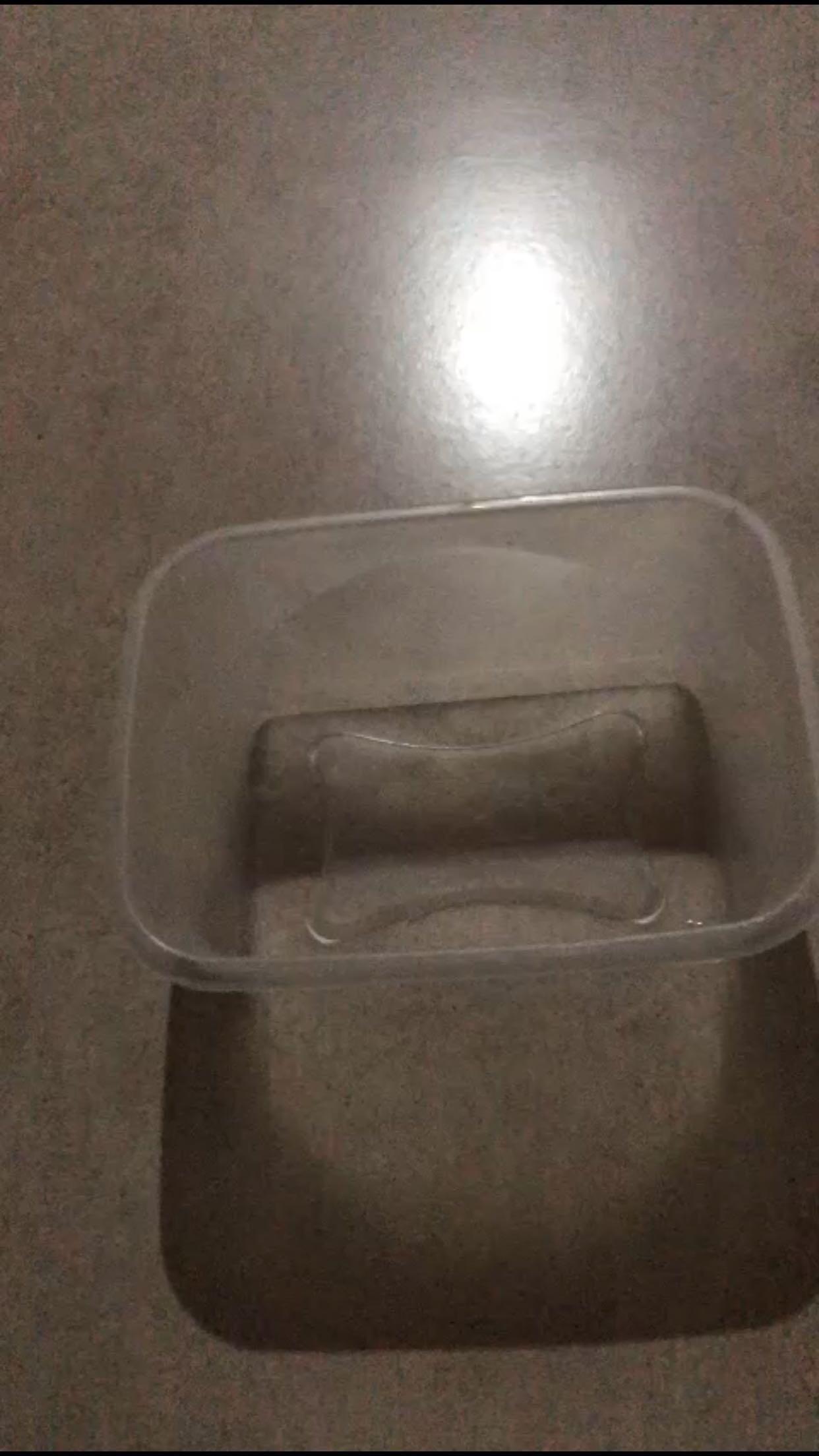

-Recipiente fundo

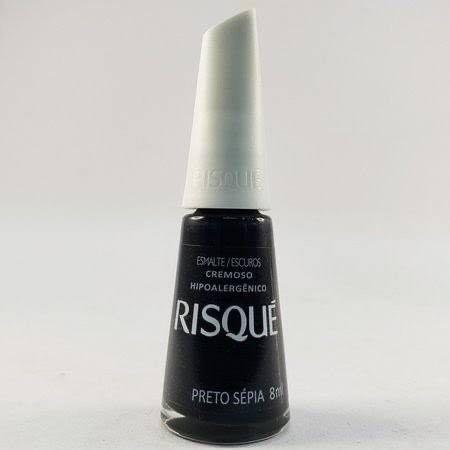

-Esmalte ou caneta permanente

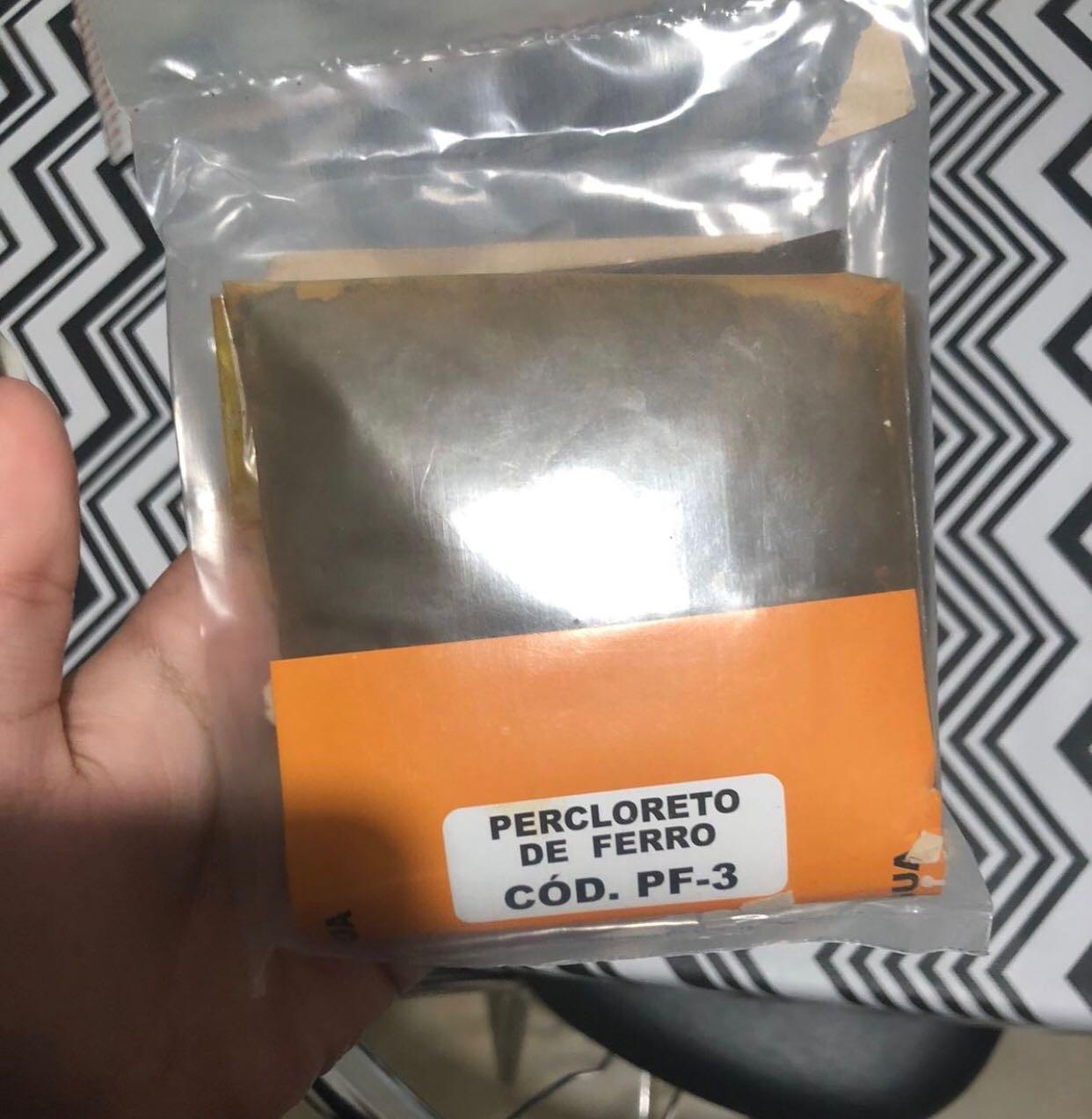

-225g de Percloreto de ferro
-Água

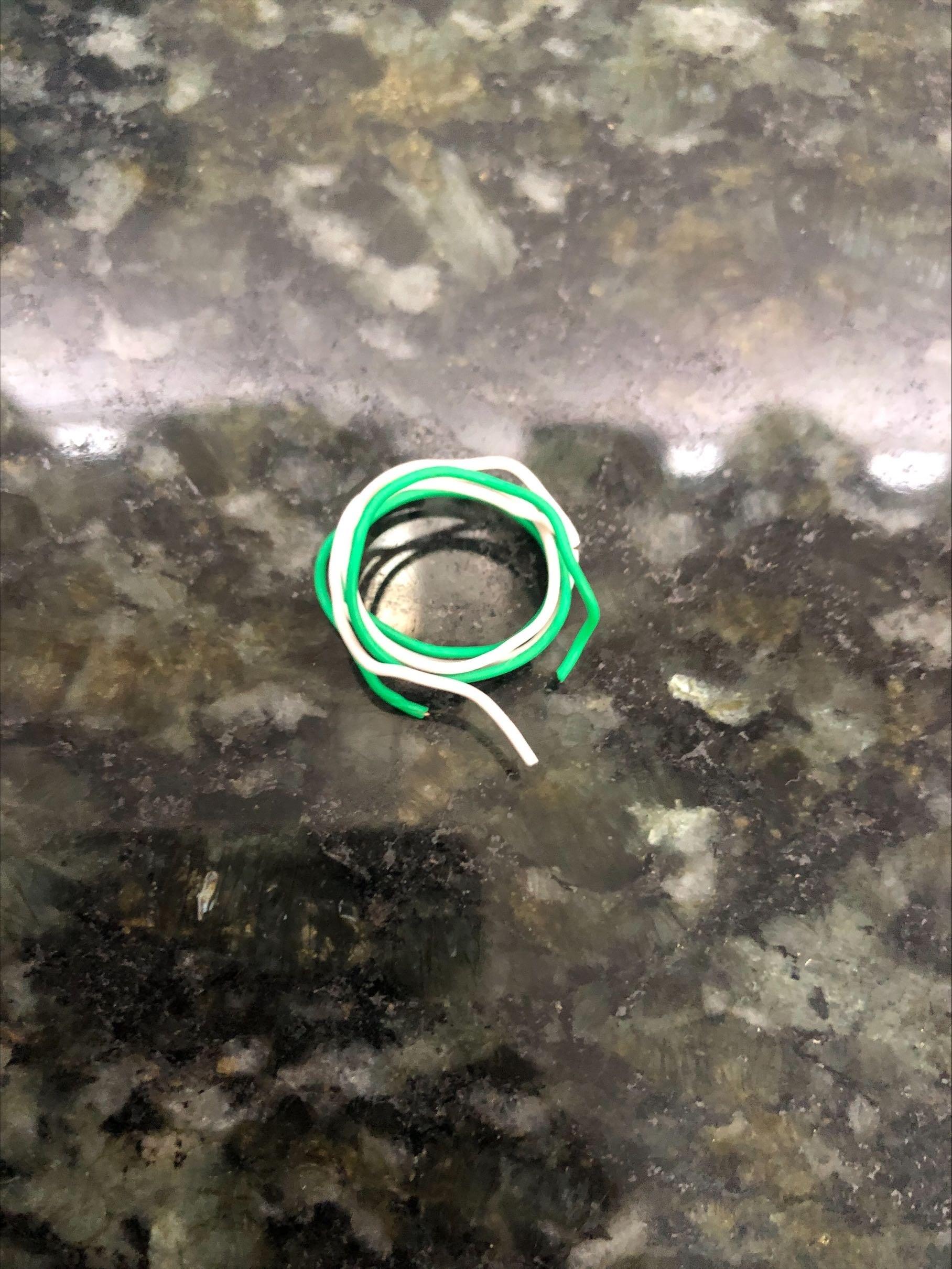

-Fio rígido encapado ou barbante
Dissolução
![GetImage(12).jpeg](/proxy/?url=https://content.instructables.com/FZ8/4STX/L8D2FWY8/FZ84STXL8D2FWY8.jpg&filename=GetImage(12).jpeg)

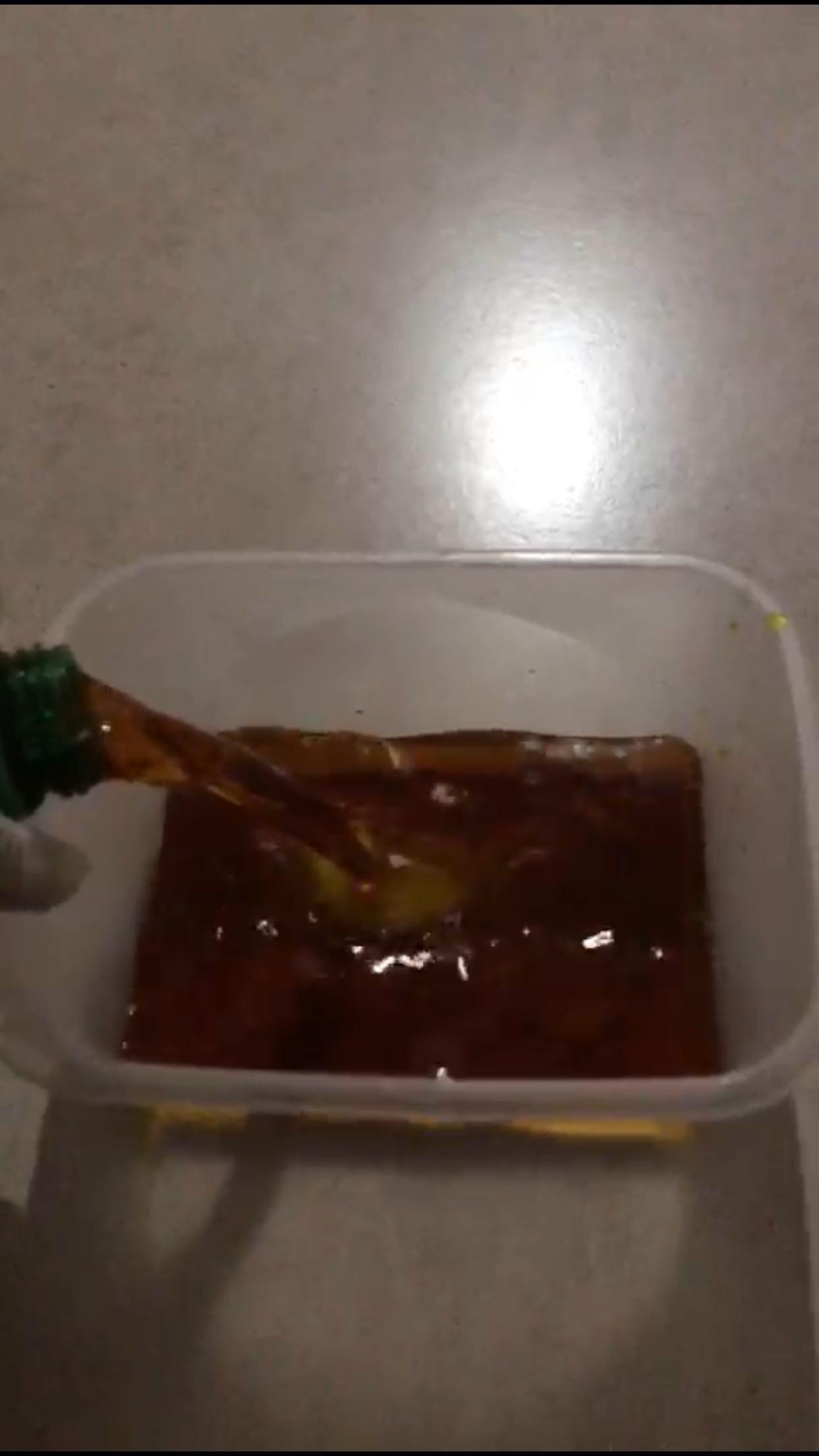

Primeiramente, dissolva os 225g de percloreto de ferro em 1/2 litro de água no recipiente fundo.
É aconselhado utilização de luvas pois o percloreto de ferro tem caráter ácido de baixa concentração.
Preparação Da Placa
![GetImage(13).jpeg](/proxy/?url=https://content.instructables.com/FKT/TZXP/L8D2G1SB/FKTTZXPL8D2G1SB.jpg&filename=GetImage(13).jpeg)

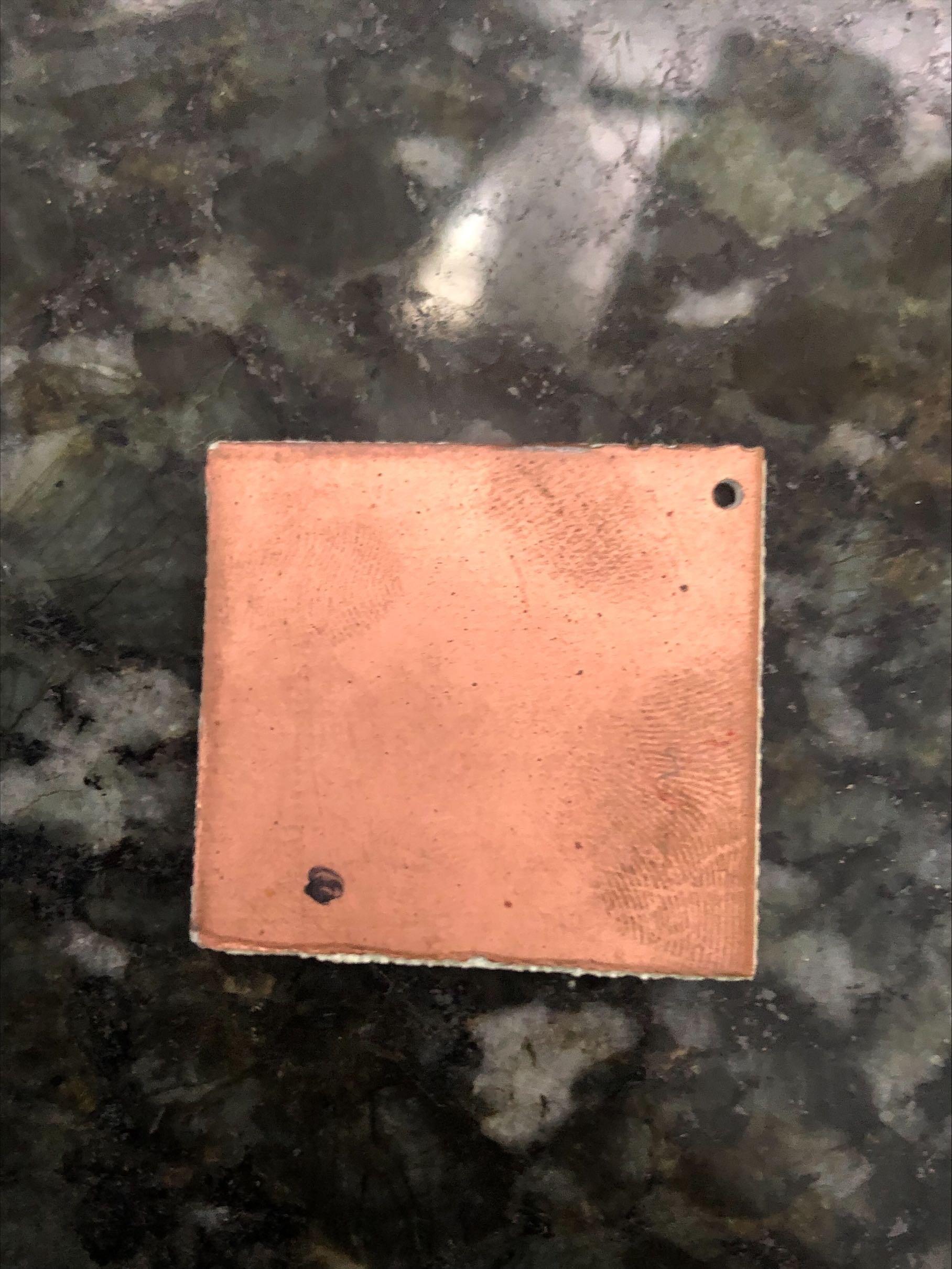

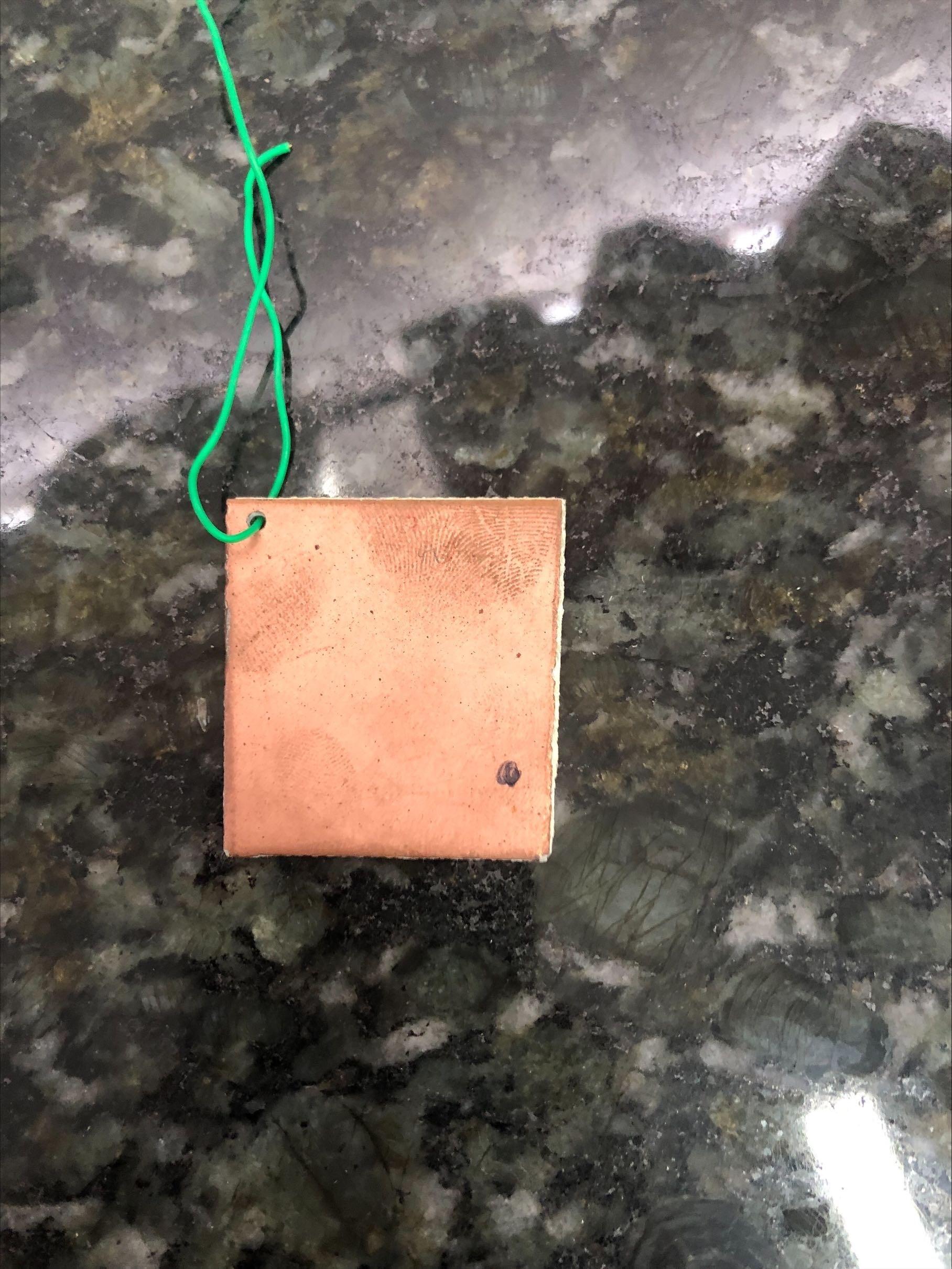

Faça uma pequena perfuração na placa para passar o fio rígido encapado ou barbante.
Pode-se usar uma furadeira para fazer a perfuração, esta parte (furar a placa e passar o fio rígido encapado) é opcional, mas pode auxiliar na hora de corroer a placa.
Padrão Do Sensor
![GetImage(14).jpeg](/proxy/?url=https://content.instructables.com/FP2/KCJQ/L8D2G1YE/FP2KCJQL8D2G1YE.jpg&filename=GetImage(14).jpeg)

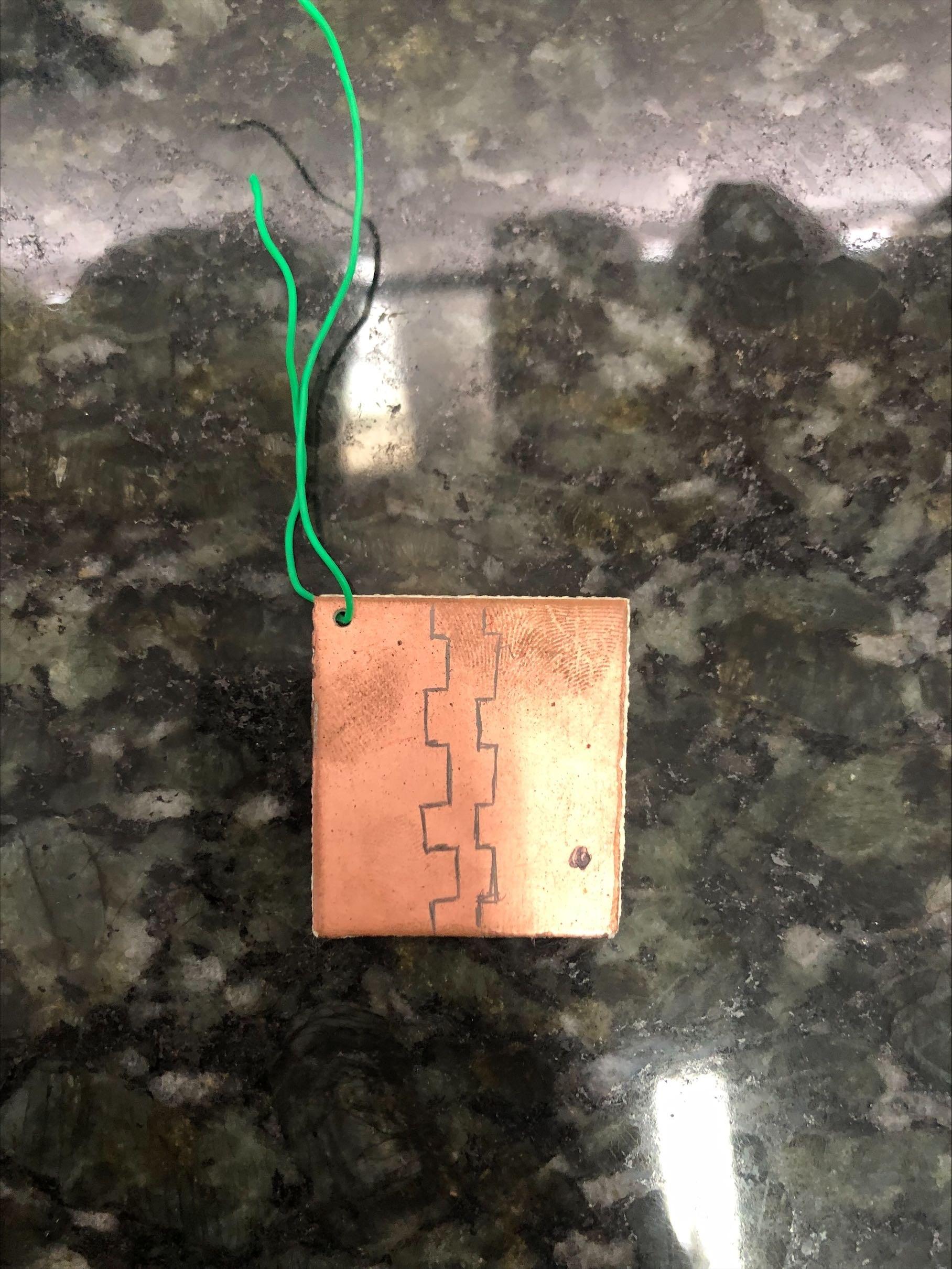

Desenhe esse padrão com um lápis na placa de cobre o ''zigzag'' será necessário para criar diferentes pontos de contato com o solo.
Assim a placa fará a leitura de umidade relativa por comparação com a resistividade, pois a água diminui a resistividade, enquanto o solo seco conduz com mais dificuldade.
Preparação Da Placa Para Corrosão
![GetImage(19).jpeg](/proxy/?url=https://content.instructables.com/FM3/D1I2/L8D2G69M/FM3D1I2L8D2G69M.jpg&filename=GetImage(19).jpeg)
![GetImage(20).jpeg](/proxy/?url=https://content.instructables.com/FIM/01EP/L8D2G69N/FIM01EPL8D2G69N.jpg&filename=GetImage(20).jpeg)

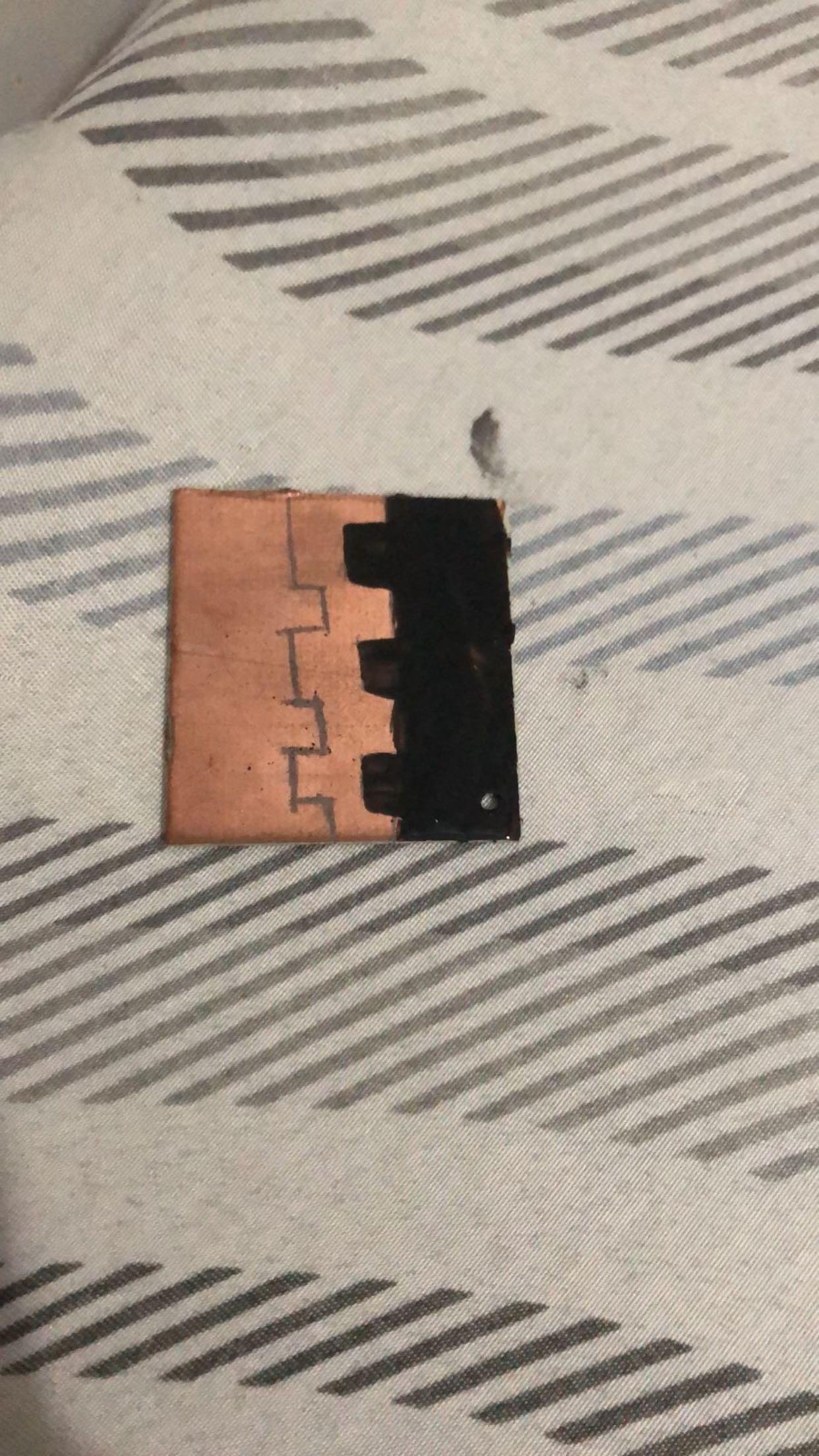

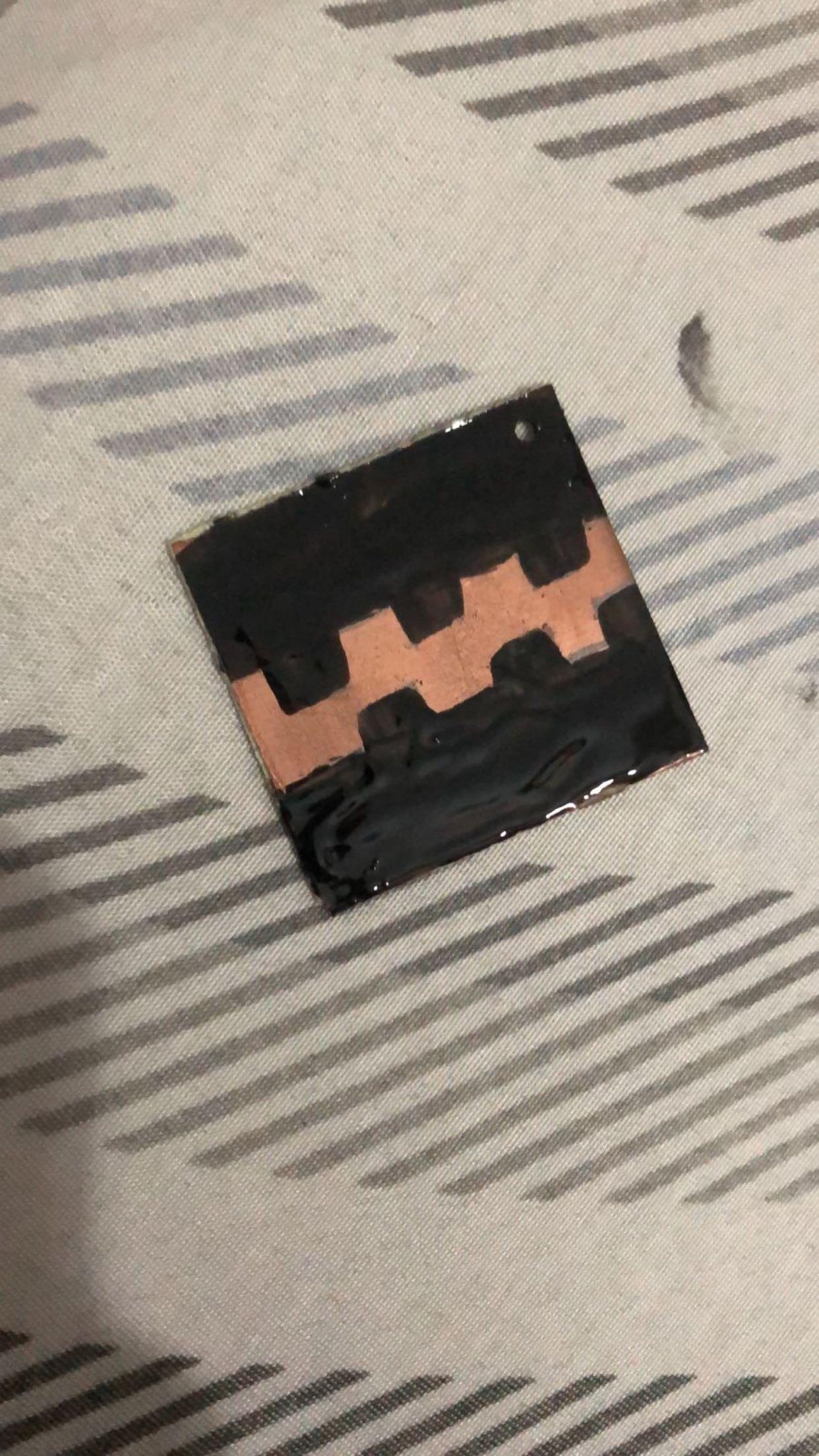

Cubra com o esmalte ou a caneta as áreas indicadas na imagem e aguarde ele secar totalmente.
Corrosão Da Placa
![GetImage(15).jpeg](/proxy/?url=https://content.instructables.com/FZP/7IY2/L8D2G2Q8/FZP7IY2L8D2G2Q8.jpg&filename=GetImage(15).jpeg)
![GetImage(16).jpeg](/proxy/?url=https://content.instructables.com/F7Z/0PBP/L8D2G2Q9/F7Z0PBPL8D2G2Q9.jpg&filename=GetImage(16).jpeg)

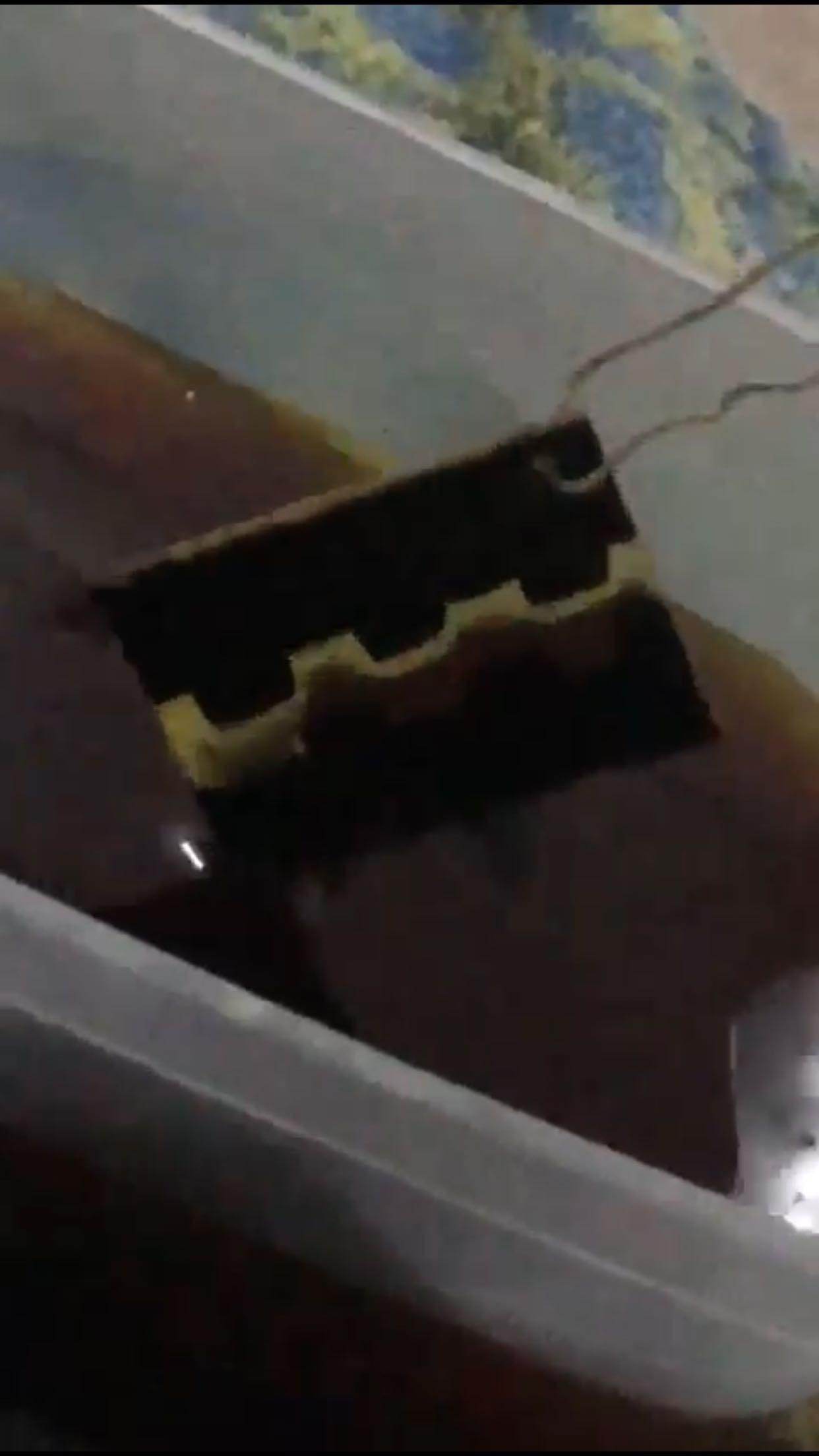

Vá mergulhando a placa no percloreto de ferro diluído.
Pode-se observar que a parte exposta da placa de cobre esta corroendo.
Finalização
![GetImage(17).jpeg](/proxy/?url=https://content.instructables.com/F01/K475/L8D2G3AU/F01K475L8D2G3AU.jpg&filename=GetImage(17).jpeg)
Após corroer todo o cobre, remova o esmalte com acetona ou no caso da caneta ,utilize álcool.
Entrada Analógica E GND
![GetImage(5).jpeg](/proxy/?url=https://content.instructables.com/FCU/4QFD/L8D2G3X6/FCU4QFDL8D2G3X6.jpg&filename=GetImage(5).jpeg)
Conecte dois fios na placa, um para entrada analógica e um para o GND.
Dica
![GetImage(18).jpeg](/proxy/?url=https://content.instructables.com/FDX/OFJP/L8D2G5OY/FDXOFJPL8D2G5OY.jpg&filename=GetImage(18).jpeg)

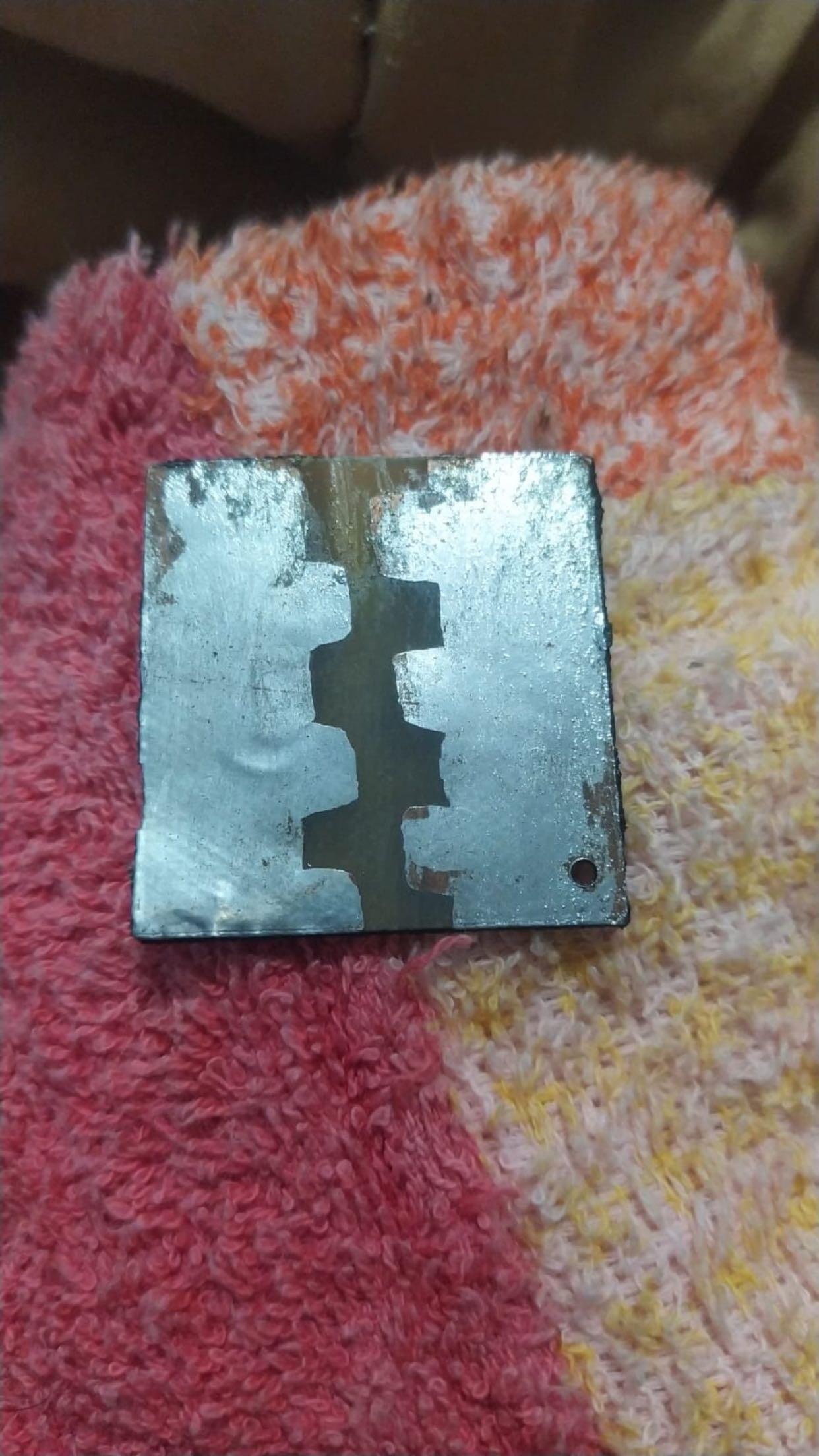

Se a placa for utilizada a longo prazo, para o cobre nao oxidar, pode-se ulitlizar o estanho para cobrir o cobre
É necessário aquecer a placa no fogão, com a ajuda de um alicate de bico para segurar a placa, após aquece-la espalhe estanho pelas áreas do cobre e após isso conecte os fios.
