Como Desarmar Un Panel HMI OP320 Y Ver Que Hay Dentro

OP320

El HMI OP320 es un panel grafico monocromatico que cuenta con 20 teclas configurables. El fabricante probablemente es XINJE Electric Co, pero no hay ninguna referencia visual a ello, ni externamente en la carcasa, ni internamente en las tarjetas de circuito impreso. Visualmente es identico al KINCO MD204L.

* This article is also available in English.

Este HMI cuesta alrededor de 40 dolares (envio incluido!!), es alimentado a 24V DC y posee comunicacion 232 y 422 y se programa mediante el puerto RS232 usando software propietario. Posee multiples protocolos de comunicacion industrial, por lo que lo hace una solucion economicamente atractiva para integrarlo a sistemas microcontrolados, pues se tiene incorporado pantalla,teclado y logica de control usando solamente un puerto serial, todo esto en una carcasa de apariencia industrial que el fabricante dice ser IP65 en el panel frontal.

Para mayor informacion visita: Automatizanos.com

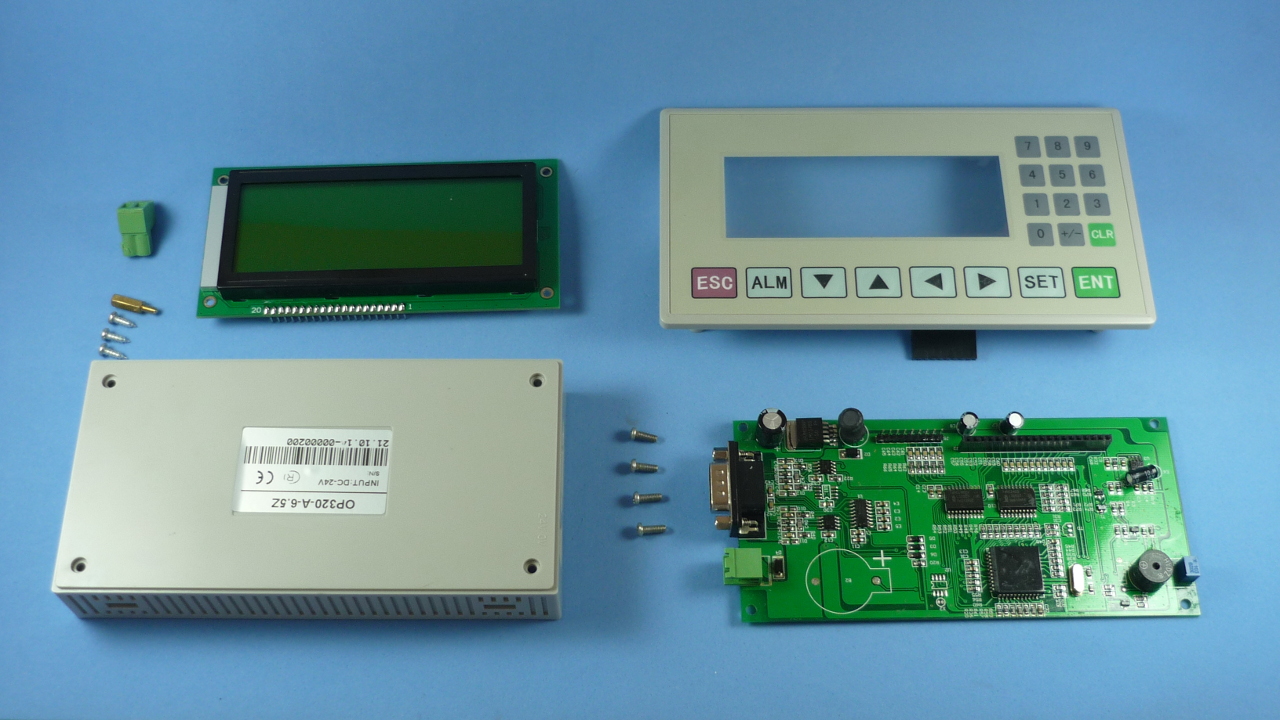

Para desarmar el OP 320 se requiere un destornillador Phillips o de estrella de aproximadamente 2.4 mm x 40mm.

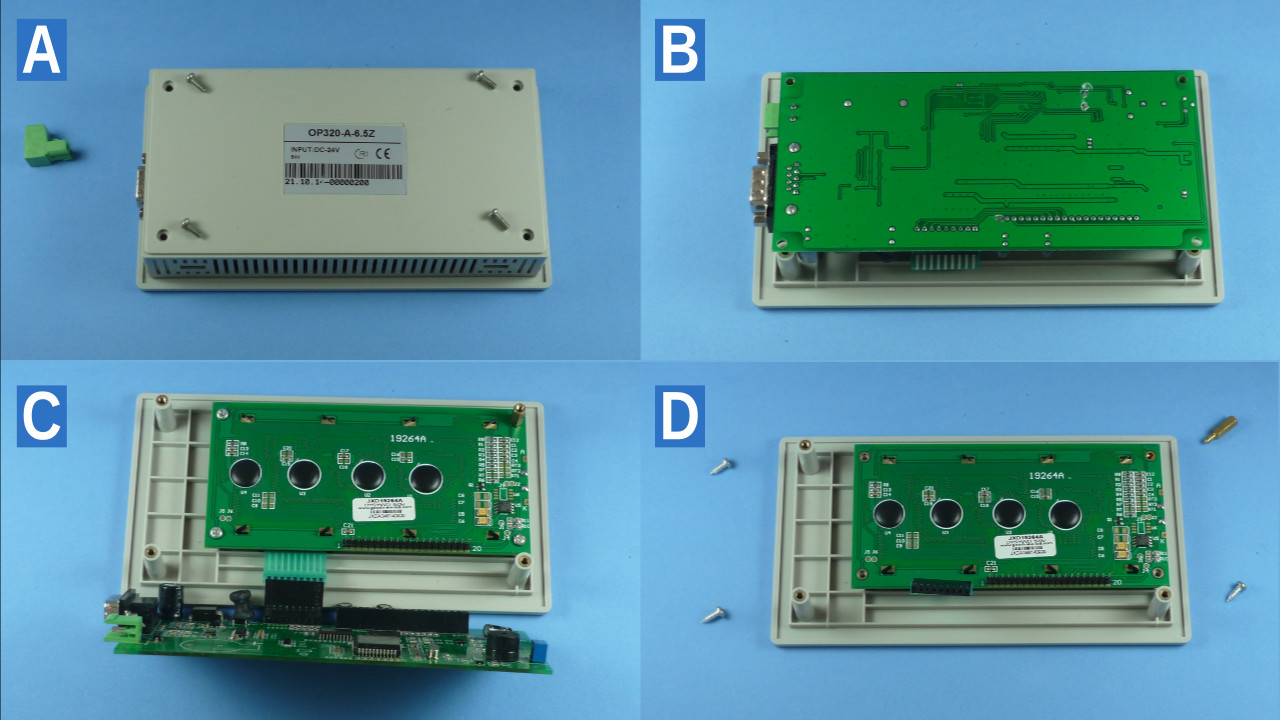

El primer paso sera retirar la bornera de alimentacion y retirar los 4 tornillos que aseguran la parte trasera de la carcasa. Luego halar suavemente la tarjeta principal para desconectarla de la tarjeta del display, esta tarjeta se encuentran unidas mediante un conector de una sola hilera de 20 pines.

Desconectar suavemente la conexion del teclado de membrana (conector de una sola hilera de 9 pines). Esto permitira retirar totalmente la tarjeta principal. Para finalizar retirar los 3 tornillos y el espaciador que aseguran la tarjeta del display con la tapa frontal y el teclado de membrana.

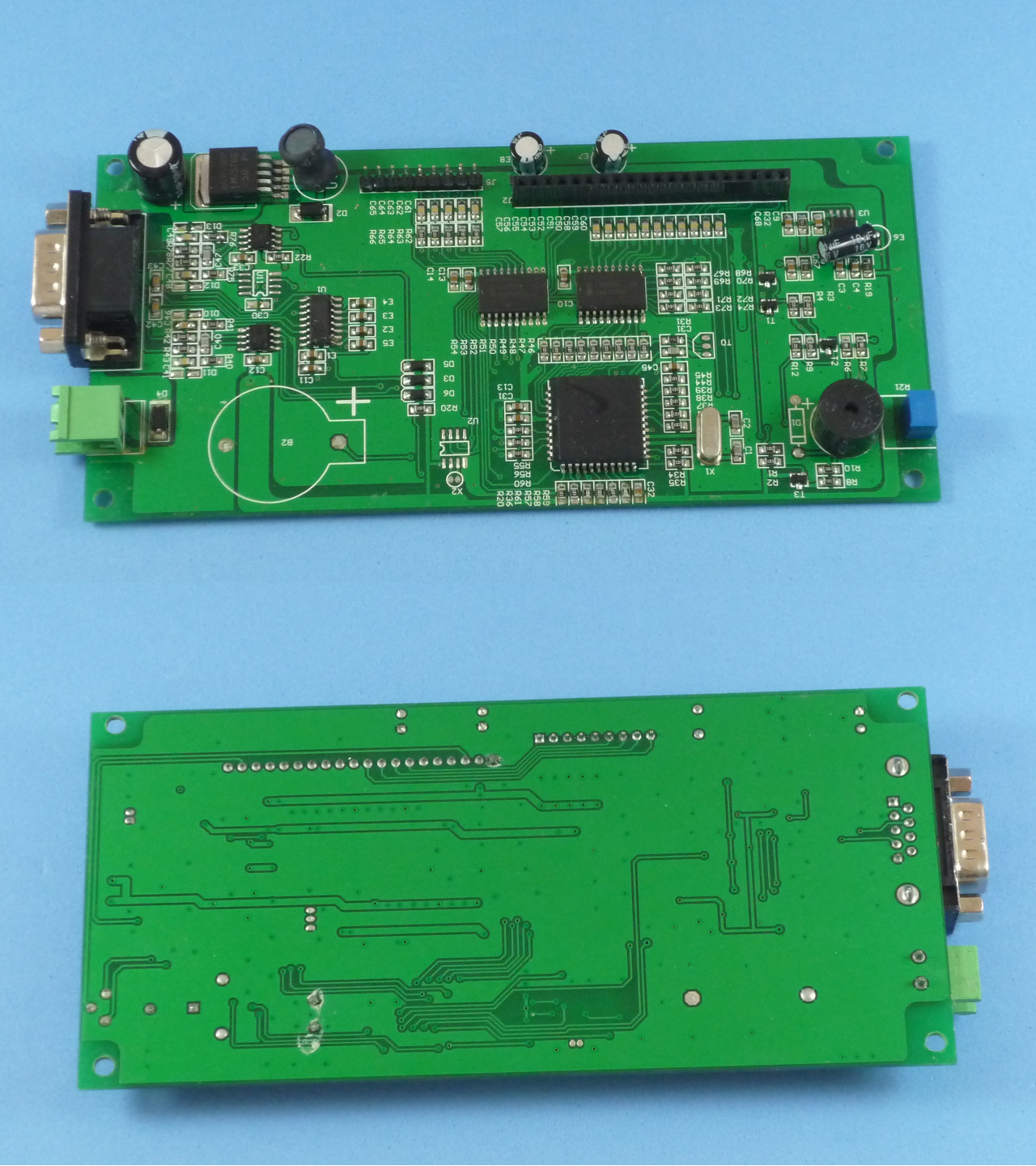

LISTADO DE LOS SEMICONDUCTORES MAS DESTACADOS EN LA TARJETA PRINCIPAL

Referencia: Funcionalidad

Referencia borrada: Microcontrolador, por el empaquetado y disposicion de pines probablemente un compatible con MCS-51 con RAM y FLASH incorporada

LM2576S-5.0: Regulador reductor conmutado 3A 5.0V

SP202EEN: Transmisor-receptor RS-232 de alto desempeño

74HC245D: Octuple transmisor-receptor que incorpora salidas triestado no inversoras compatibles con buses tanto para enviar como para recibir7705ACIntegrado para supervision de voltaje y reset

MAX 485: Transmisor-receptor RS-485/RS-422 de bajo consumo con pendiente de voltaje limitada

Referencia: Funcionalidad

JXD 19264A: Display grafico LCD de matriz de puntos 192 x 64

7660: Convertidor de voltaje de condensador conmutador
