Clock 8 Days 3D for Bed 20x20

Hello

I am pleased to share with you my work and experience in manufacturing reliable and precise pendulum using 3D printing and designed in the watchmaking tradition of past centuries.

All the design of the clocks were made only with Fusion 360.

I don't want to use metal parts like bearings or rods, it makes me feel like I'm cheating and straying from watchmaking habits. I don't want to do any toys or demo clocks either.

I started by choosing and getting used to Fusion 360 first. Then I bought a 3D printer and used to use it. I'm not showing you my failed test card ...

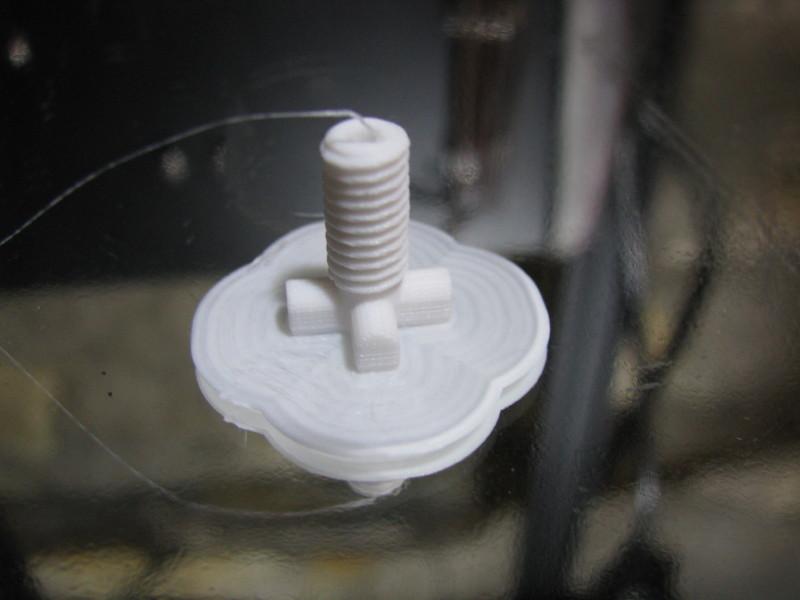

I quickly noticed a difficulty in the choice of threads, to find a compromise between precision, solidity and ease of printing.

I designed and printed three clocks, one with a chime. They have an autonomy of 8 days and one works for more than 2 years without problem.

In this instructables, I will describe the only one I put online: an 8 day clock designed for a 20x20 platter.

Bonjour

J'ai le plaisir de vous faire part de mon travail et expérience dans la fabrication de pendule fiable et précise en utilisant l'impression 3D et conçue dans la tradition horlogère des siècles passés.

Toute la conception des horloges ont été faites uniquement avec Fusion 360.

Je ne veux pas utiliser de pièces métalliques comme des roulements ou des tiges, cela me donne l'impression de tricher et de m'éloigner des habitudes horlogères. Je ne veux pas faire des jouets ou des horloges de démonstration non plus.

J'ai d'abord commencé par choisir et m'habituer à Fusion 360.
Ensuite, j'ai acheté une imprimante 3D et utilisé à utiliser. Je ne vous présente pas mon carton d'essai raté…

Je me suis vite aperçu d'une difficulté dans le choix des fils, pour trouver un compromis entre précision, solidité et facilité d'impression.

J'ai conçu et imprimé trois horloges dont une avec sonnerie. Elles ont une autonomie de 8 jours et une fonctionne depuis plus de 2 ans sans problème.

Dans cet instructables, Je vais décrire la seule que j'ai mis en ligne: une pendule 8 jours conçus pour un plateau de 20x20.

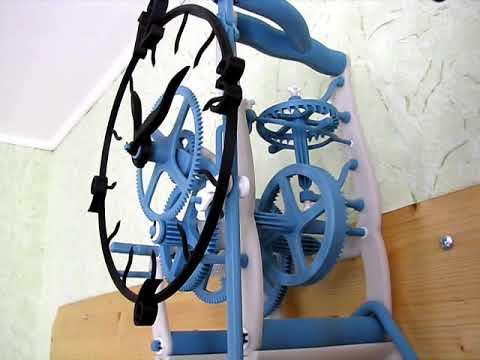

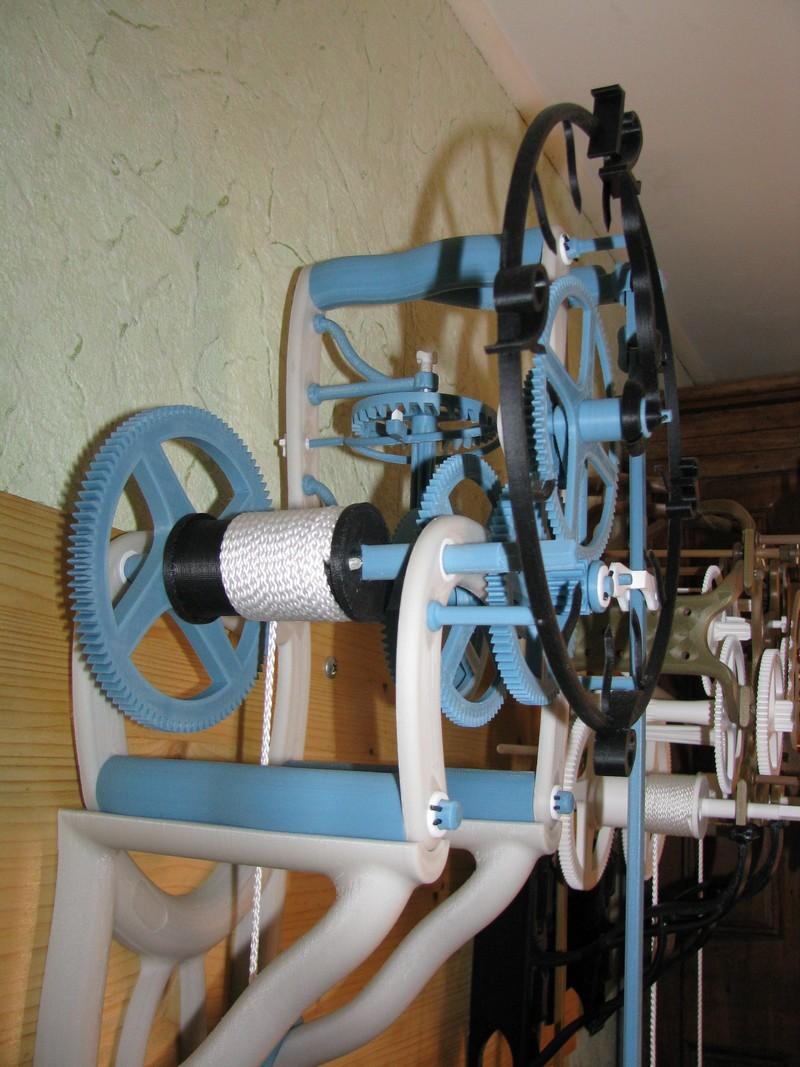

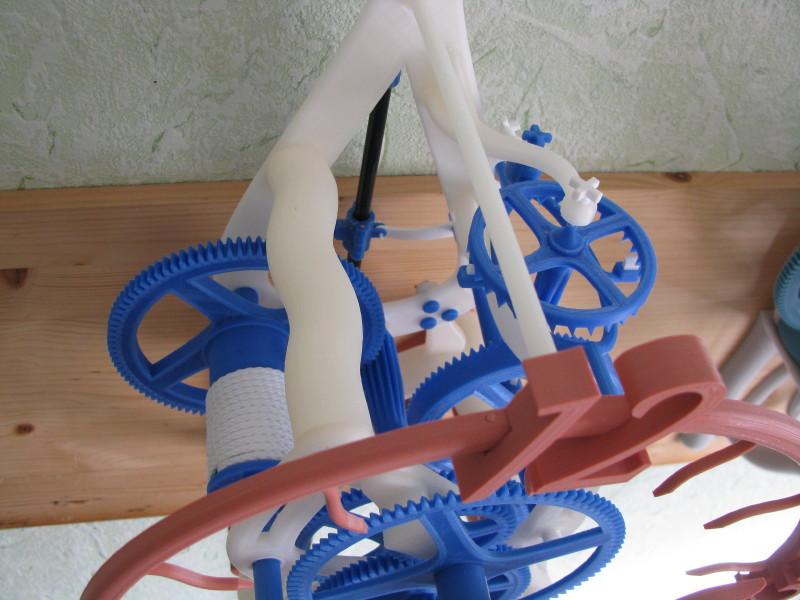

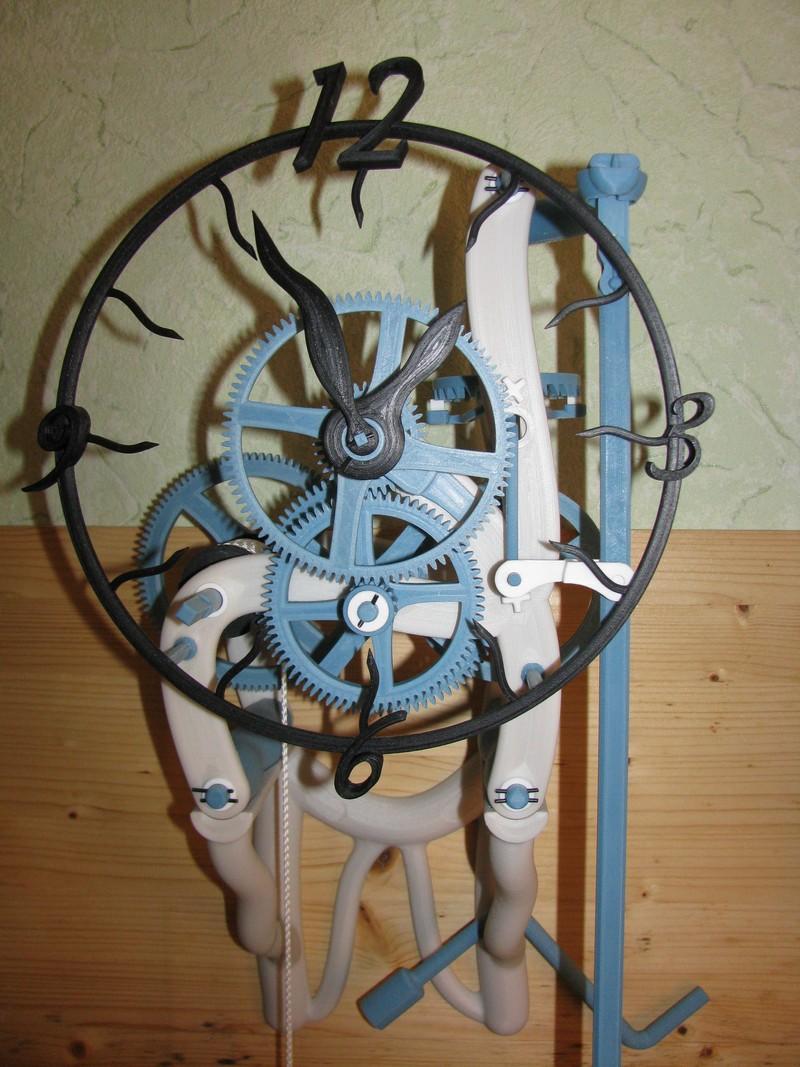

This first clock is my first achievement. It allowed me to learn to use 3D and to test various wires.

Cette première horloge ma première réalisation. Elle ma permis d'apprendre à utiliser l'utilisation de la 3D et à tester divers fils.

Vu 3D

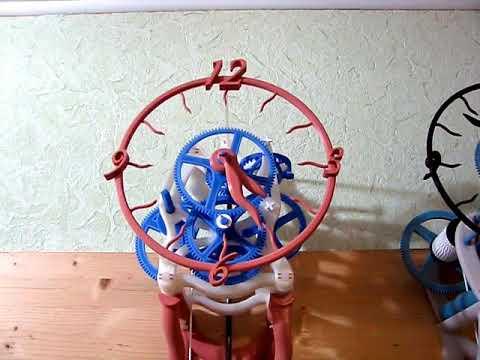

I believe it is the only 3D printed clock with striking the hours with their repeat 2 minutes later and striking the halves in the world.

I will give a version that is easier to develop later. I designed it for a 20x20 bed.

Je croie que c'est la seule horloge imprimée en 3D avec sonnerie des heures avec leur répétition 2 mn plus tard et sonnerie des demies dans le monde.

Je donnerai plus tard une version plus facile à mettre au point. Je l'ai conçu pour un lit de 20x20.

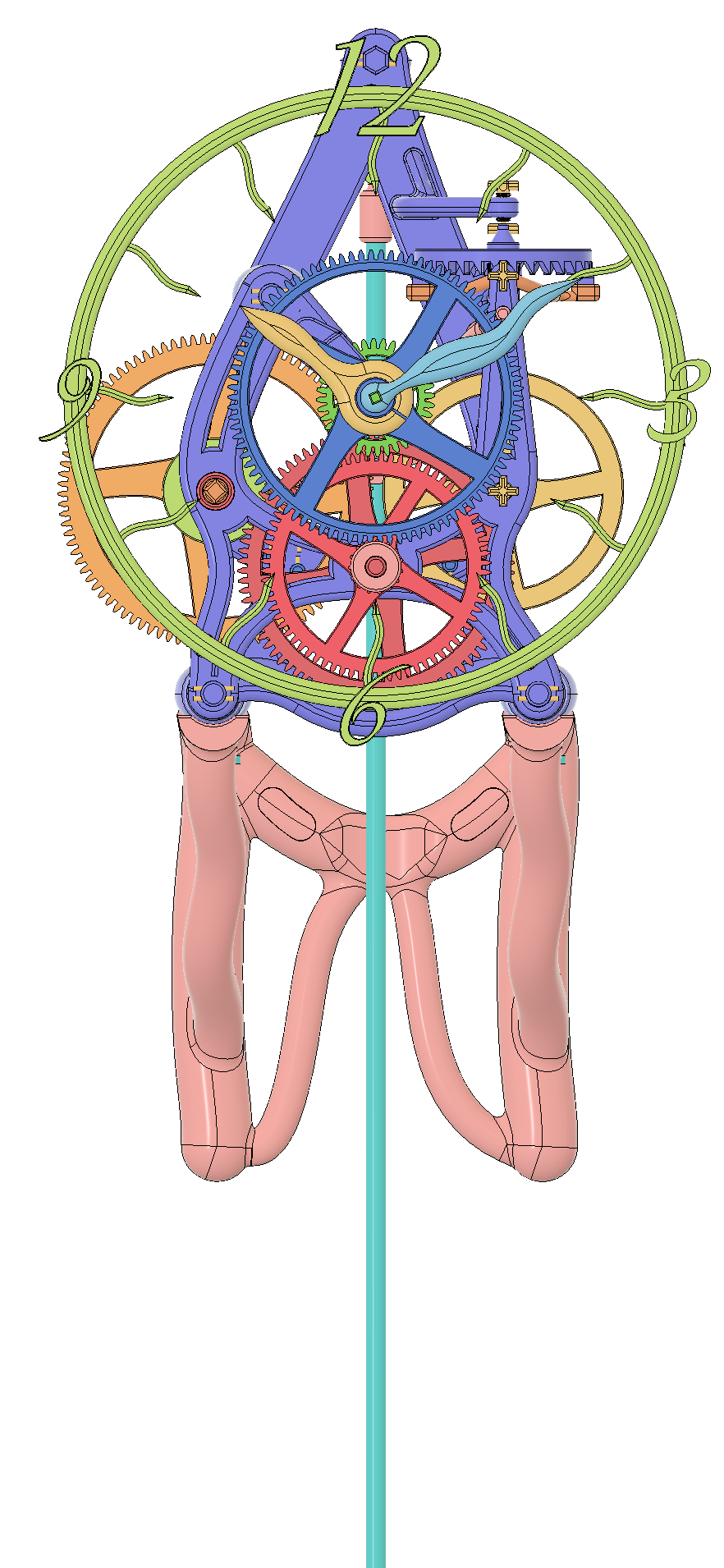

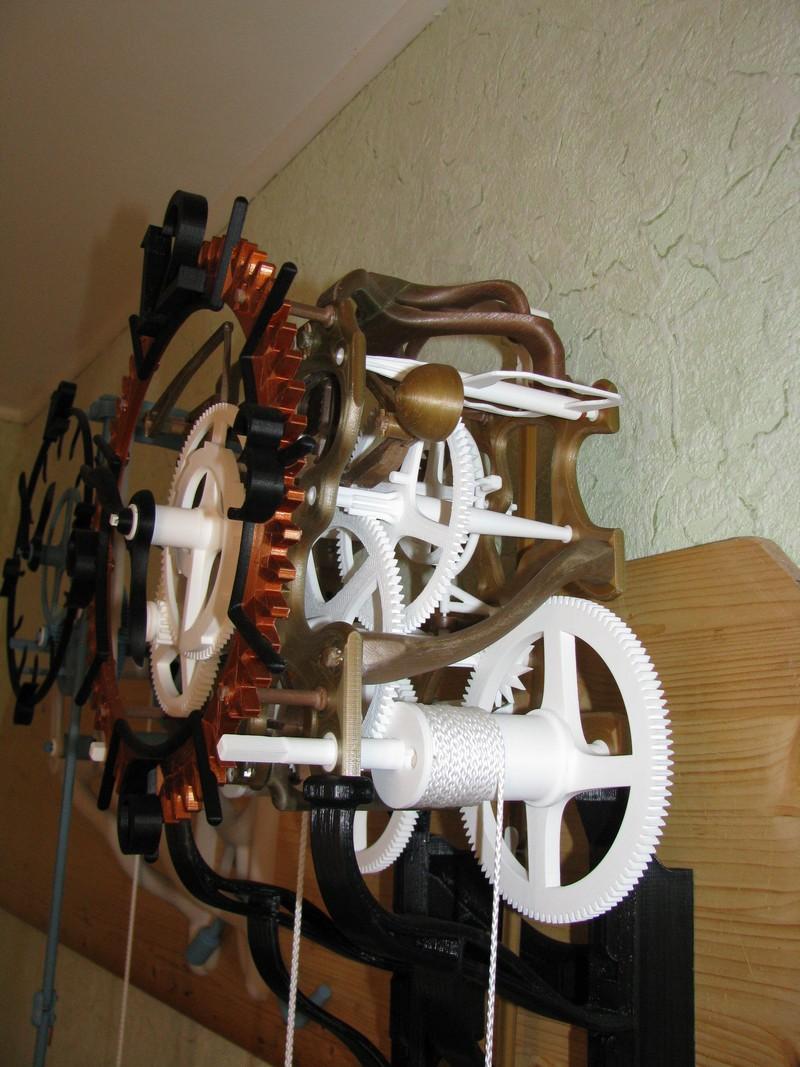

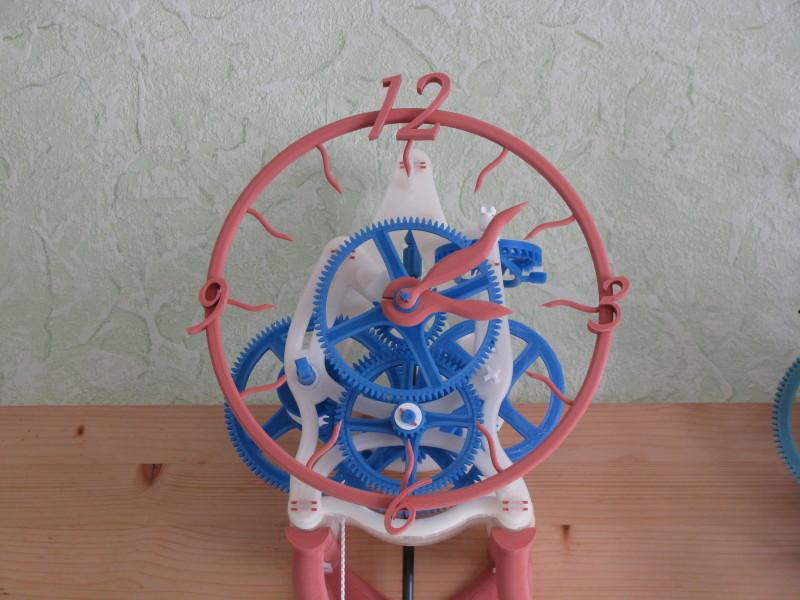

Here is the clock that I am making available to you today. It is designed for a 20x20 bed. It is more compact than the first. I put the pendulum in the back so as not to stop the clock by accident by passing too close to it. I advise you to make the version with the carbon balance, which is much more regular.

The list of supplies to build this clock is not long:

• filament PLA 870 -> PLA870
• filament Iglidur I150-PF -> Iglidur 150
• Un poids entre 3,5 et 4 kg
• A weight between 3.5 and 4 kg2 mètres de corde de 3 mm de diamètre
• 1 meter 25 of 8 mm diameter carbon tube.

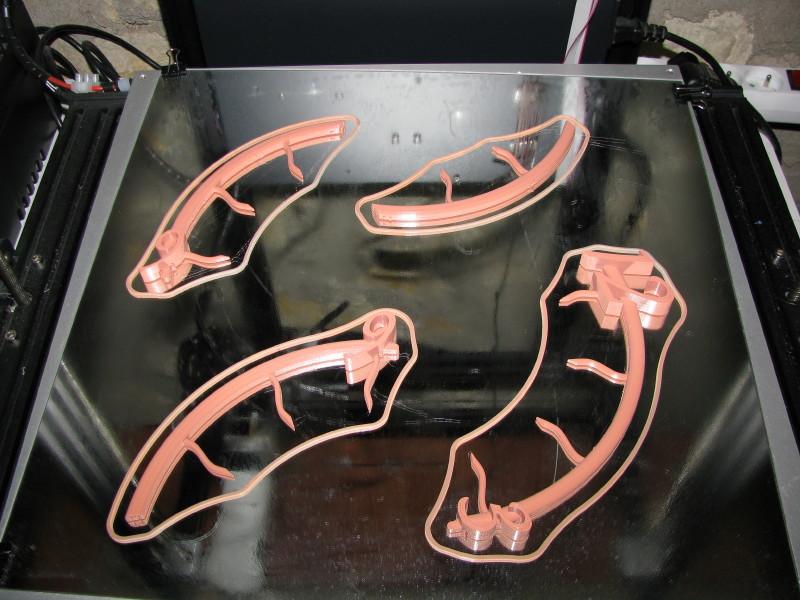

The construction of the pendulum is not easy and the impression is long. Quality and precision come before speed. A wheel easily takes 24 hours to print to have the best possible quality with my consumer material. The position of the parts for printing was made for their strength and utility, not for speed of printing. The construction requires alterations. The measurements are tight on purpose. It is better to remove material than to have too many games.

Voici l'horloge que je met à votre disposition aujourd'hui. Elle est conçue pour un lit de 20x20. Elle est plus compacte que la première. J'ai mis le balancier à l'arrière pour ne pas arrêter l'horloge par accident en passant trop près d'elle. Je vous conseil de faire la version avec le balancier en carbone, beaucoup plus régulier.

La liste des fournitures pour construire cette horloge n'est pas longue:

• du filament PLA 870 -> PLA870
• du filament Iglidur I150-PF -> Iglidur 150
• Un poids entre 3,5 et 4 kg
• 2 mètres de corde de 3 mm de diamètre
• 1 mètre 25 de tube carbone de 8 mm de diamètre.

La construction de la pendule n'est pas facile et l'impression est longue. La qualité et la précision passe avant la rapidité. Une roue met facilement 24 heures à s'imprimer pour avoir la meilleure qualité possible avec mon matériel grand public. La position des pièces pour l'impression a été réalisée pour leurs solidité et leurs utilités, pas pour la rapidité d'impression. La construction demande des retouches. Les mesures sont serré volontairement. Il est mieux de retirer de la matière que d'avoir trop de jeux.

All the instructions are in this file:

assembly manual

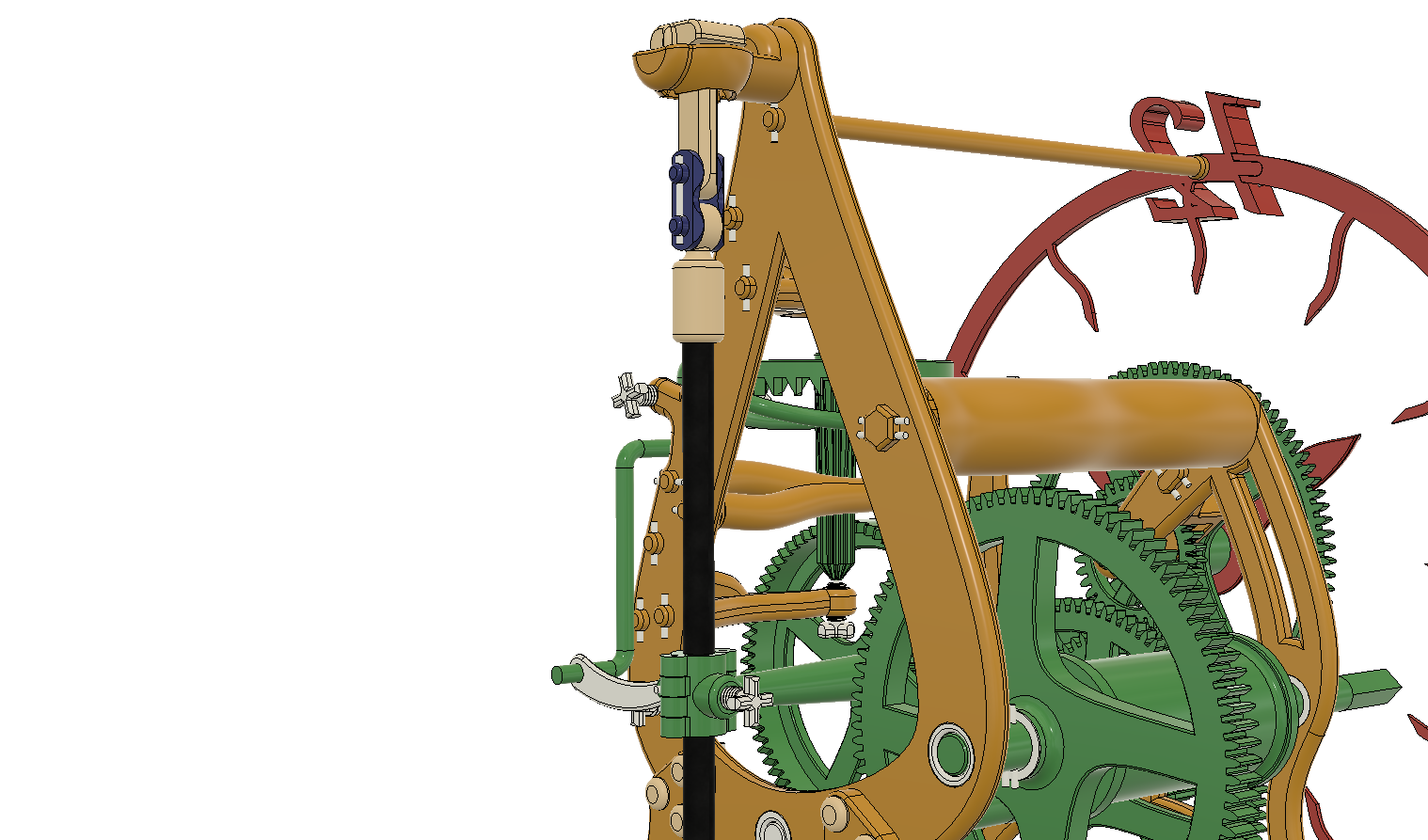

The illustrations used were also taken from Fusion 360.

Toutes les instructions sont dans ce fichier:

manuel de montage

Les illustrations utilisées ont également été prise de Fusion 360.

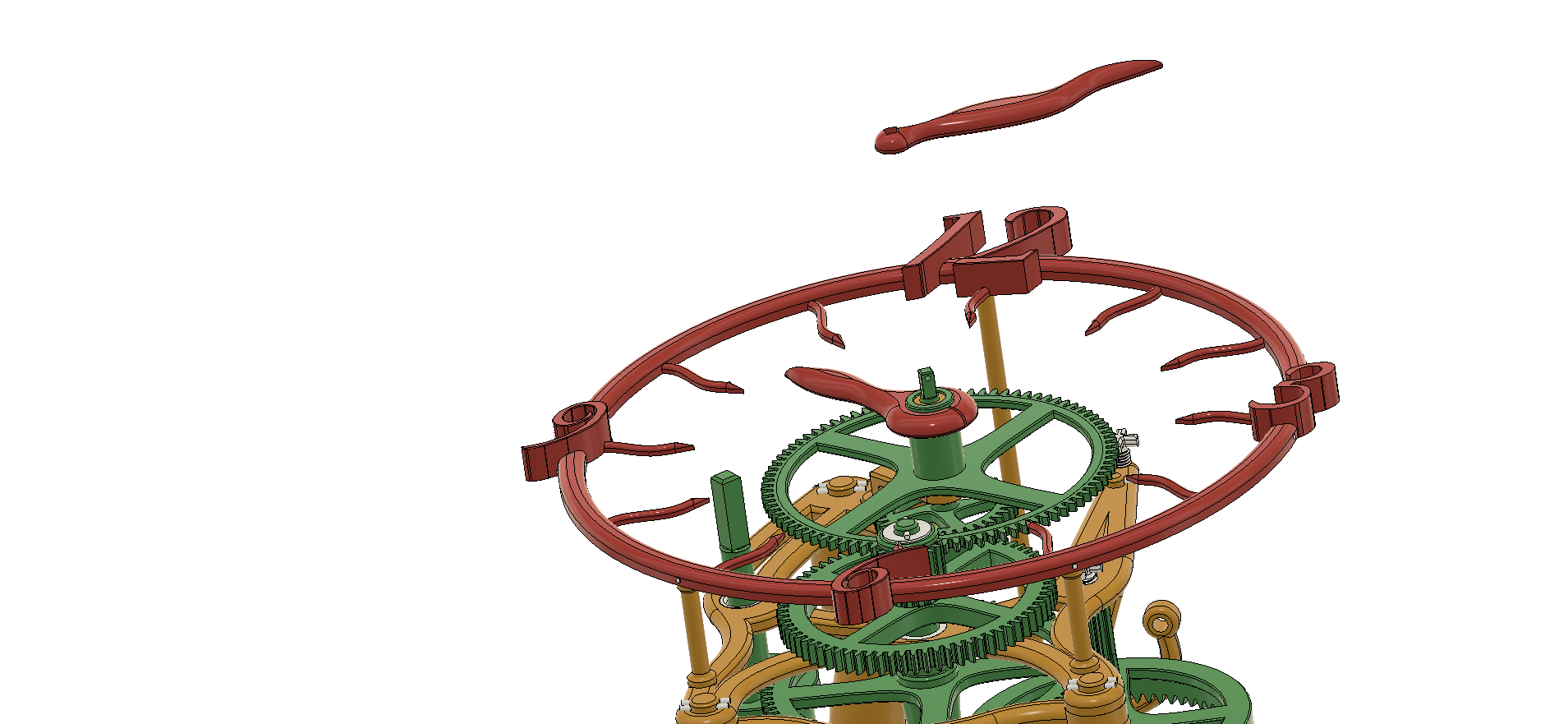

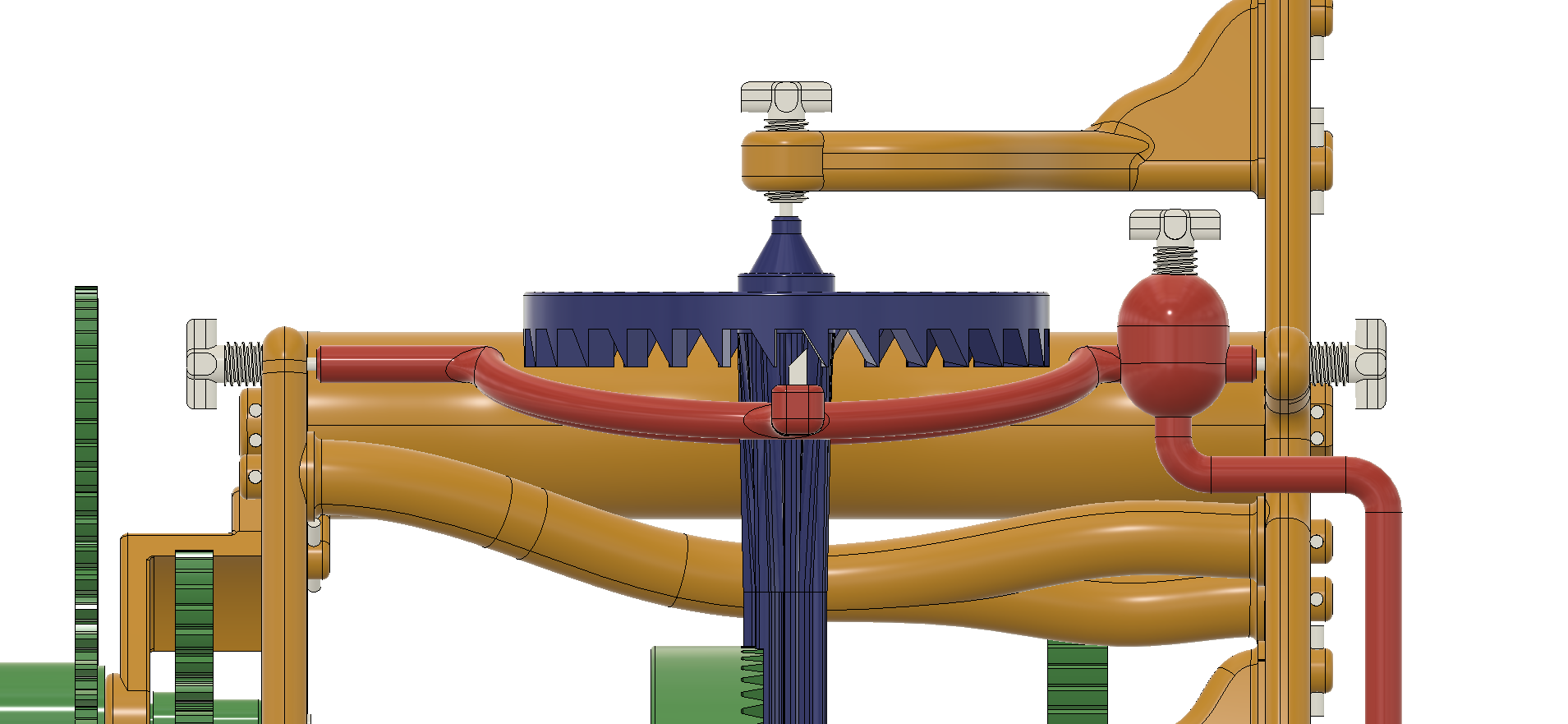

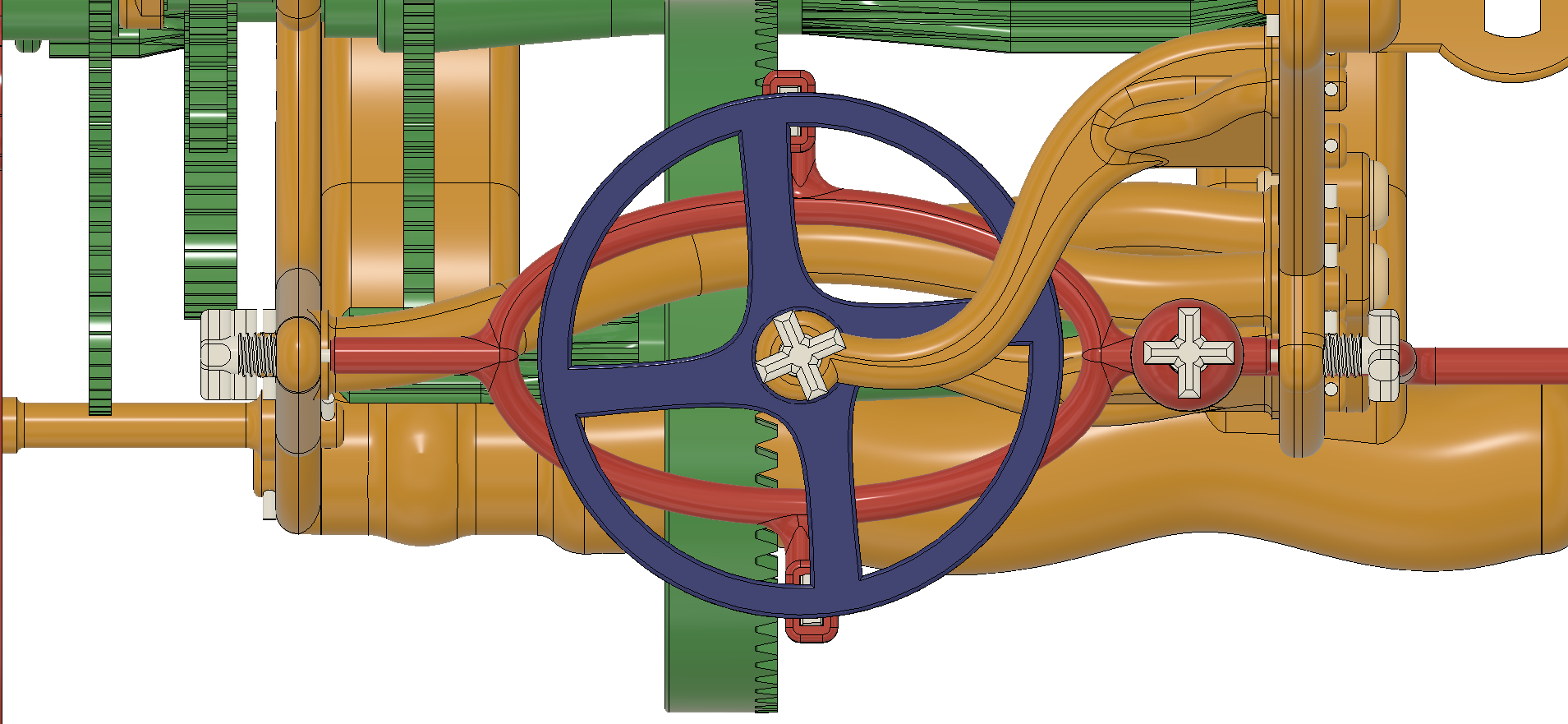

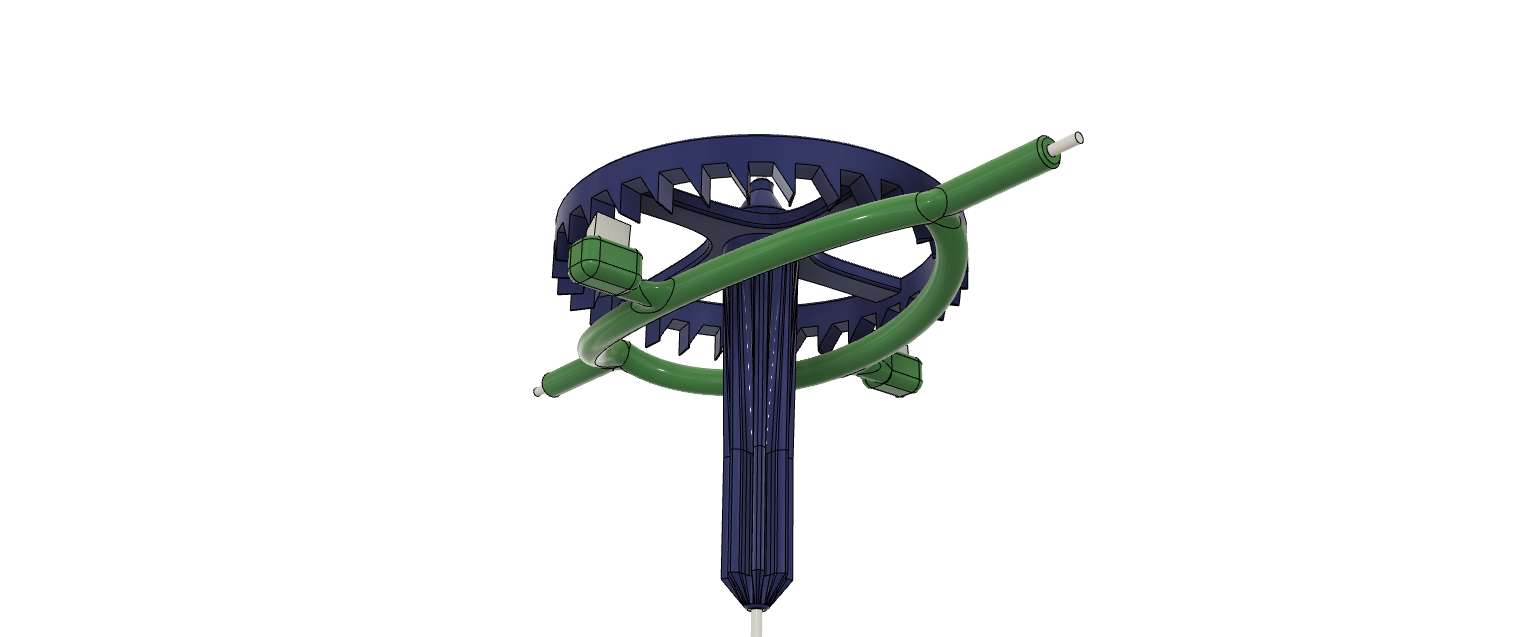

The exhaust was designed by myself. I wanted an escapement not yet seen on a 3D printed clock.

L'échappement a été conçu par moi-même. Je voulais un échappement non encore vu sur une pendule imprimée en 3D.

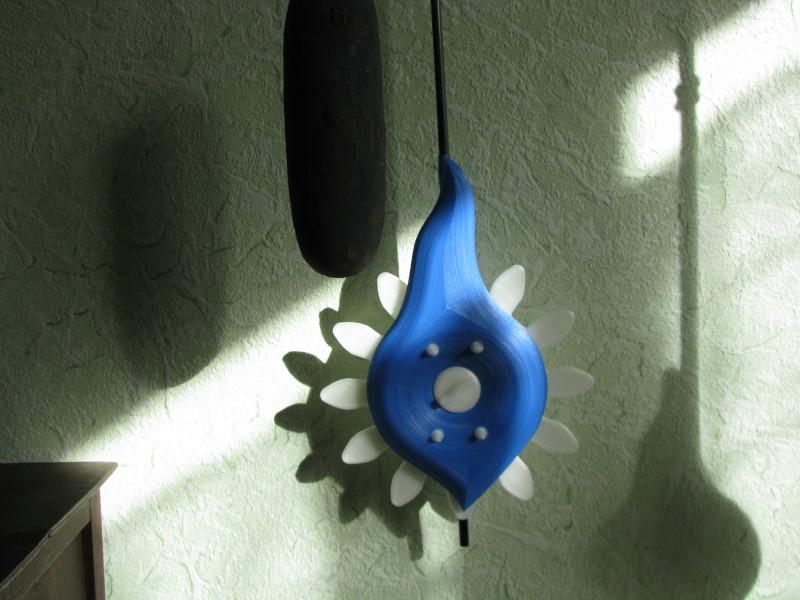

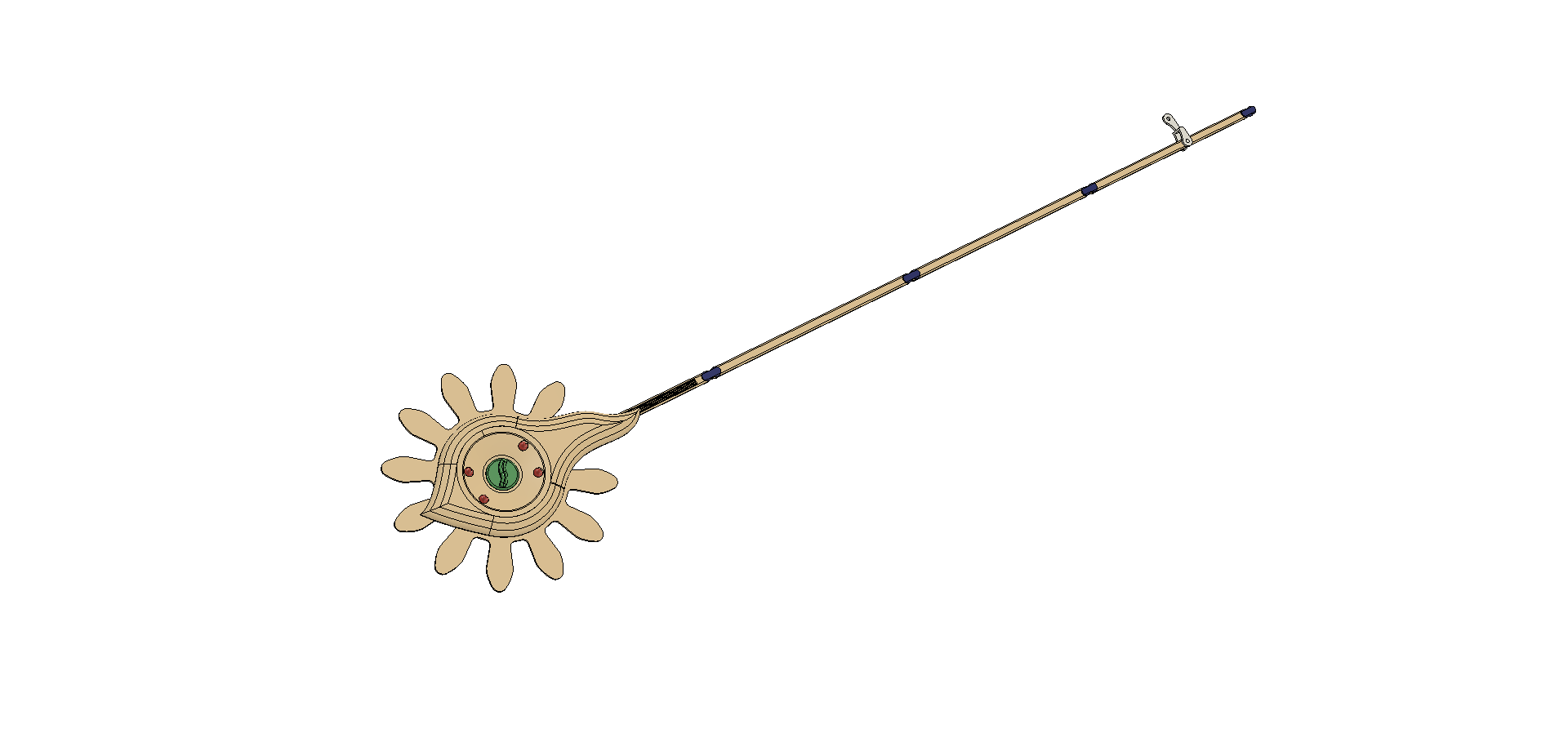

Plastic expands a lot with heat, about 10x more than metal. I therefore advise you to make the balance with a carbon rod much more stable. The all-plastic balance wheel is too sensitive to heat. An air-conditioned part is needed to have correct regularity. I tried to make a balanced balance but I did not succeed, the plastic is not rigid enough.

I tested the pendulum in a very cold place, the impression is so retracted and moved that the pendulum is stopped several times for no apparent reason. In the house, it works very well. I'm waiting for the hot summer weather to see if it will stay precise with its carbon rod. The solution will certainly be the design of a gravity exhaust.

Le plastique se dilate beaucoup avec la chaleur, environ 10x plus que le métal. Je vous conseil donc de faire le balancier avec tige en carbone beaucoup plus stable. Le balancier tout plastique est trop sensible à la chaleur, Il faut une pièce climatisée pour avoir une régularité correcte. J'ai essayé de faire un balancier compensé mais je n'ai pas réussi, le plastique n'est pas suffisamment rigide.

J'ai testé la pendule dans un lieu très froid, l'impression c'est tellement rétracté et bougé que la pendule c'est plusieurs foi arrêté sans raison apparente. Dans la maison, son fonctionnement est très bon. J'attends les fortes chaleurs de l'été pour constater si elle va rester précise avec son balancier carbone. La solution sera certainement la conception d'un échappement à gravité.

To design a 3D printed clock it is also necessary to take into account that the plastic has a very bad "spring" effect, totally unsuitable for making a reliable spring or hairspring. So I am developing a new annular escapement without spiral or spring. The prototypes are numerous and I hope to arrive at a workable exhaust.

Pour concevoir une horloge imprimée en 3D il faut aussi tenir compte que le plastique a un effet «ressort» très mauvais, totalement inapte pour faire un ressort ou un spiral fiable. J'élabore donc un nouvel échappement annulaire sans spirale ou ressort. Les prototypes sont nombreux et j'espère arriver à un échappement exploitable.

I have many clock projects on the way in fusion 360 with many challenges but time is running out. I hope to understand and master plastic with 3D printing to arrive at clocks printable by everyone that rivals the usual metal clocks.

I hope you enjoy making it as much as I did.

Segoub

J'ai de nombreux projet d'horloge en route dans fusion 360 avec de nombreux défi à relever mais c'est le temps qui manque. J'espère comprendre et maîtriser le plastique avec l'impression 3D pour arriver à des horloges imprimables par tout le monde qui rivalise avec les horloges métalliques usuel.

J’espère que vous trouverez autant de plaisir que moi à la fabriquer.

Segoub
