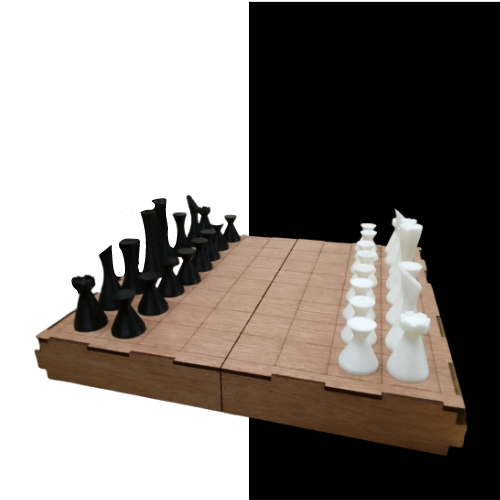

ChessCraft

Logo con Tipografía para Iniciales del Nombre Profesional Circular Limpio Elegante Blanco Negro (2).png
dinal 2.jpg

En el presente proyecto realizaremos un tablero de ajedrez combinando impresión 3D y el corte láser.

Supplies

descarga (1).jpg
descarga (2).jpg

Materiales:

IMPRESIÓN 3D:

  1. Rhinoceros 3d
  2. FlashPrint 5 - Software de Configuración
  3. Flashforge Dreamer - Impresora 3D
  4. BCN3D SIGMAX - Impresora 3D
  5. Filamento PLA Blanco
  6. Filamento PLA Negro
  7. RdWorks V8

CORTE LASER

  1. RdWorks V8 - Software de Configuración
  2. Autocad
  3. Laser C02 6040 80W - Maquina de corte
  4. Triplay 4mm

Modelado De Piezas Y Configuración

Ajedres 1 .png
Captura de pantalla 2023-07-07 132554.png

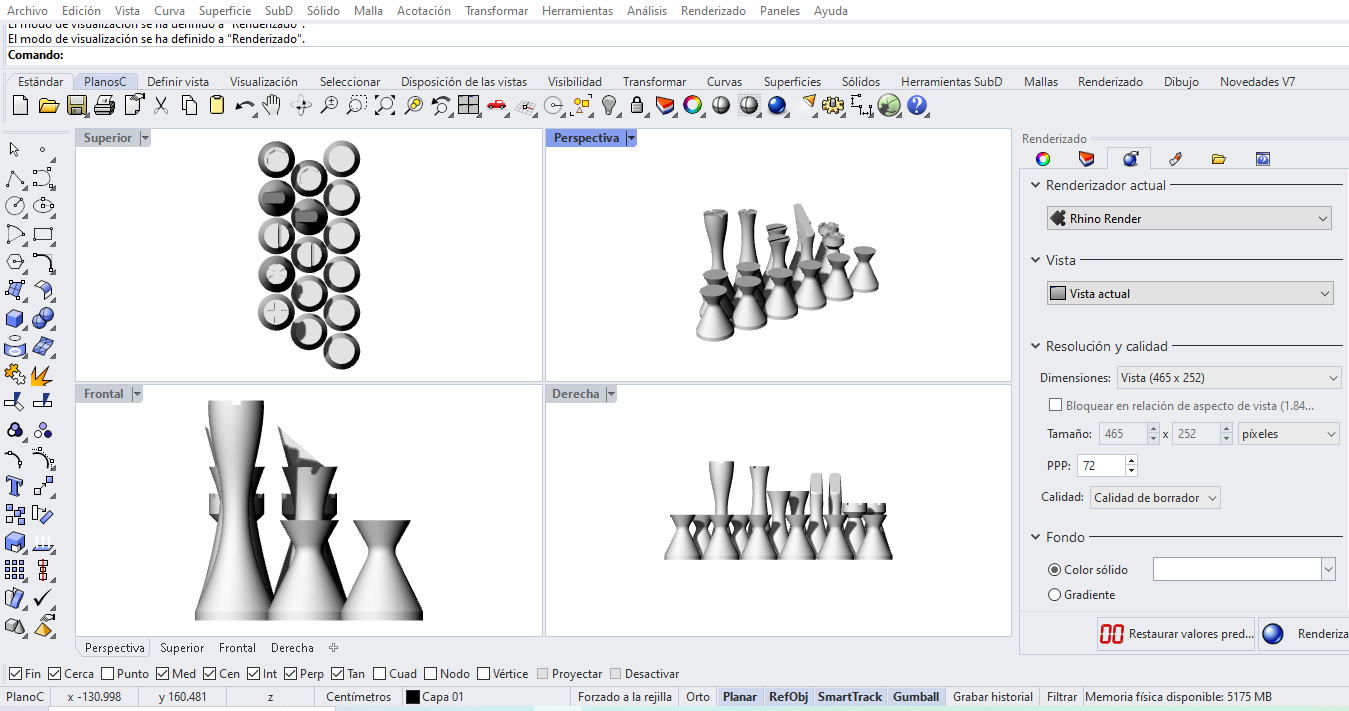

  1. Modelamos las piezas en Rhinoceros que son 16 blancas y 16 negras ,las cuales las organizamos en 2 grupos . y se logro que entre un grupo de las piezas en usa sola impresión.
  2. Luego se guardo en STL ,para poderlo configurarlo en FlashPrint 5
  • Configuramos el relleno al 15% y se ajustaron los parámetros de calentamiento de los extrusores a 210 grados y también de la plancha base.

Proceso IMPRESIÓN 3D

configyraicon piezas.jpg
maquina dreamer.jpg
impresion momento negras.jpg
arriba momento imprsion negras.jpg
mitad de impresion negras.jpg
maquina blancas.jpg
impresion momento  blancas.jpg
2d momento blancas.jpg


  1. La piezas negras se imprimió en la impresora Flashforge Dreamer y en ese caso se utilizo 1 soporte solo en ambos lados en el medio para que no se arquee las piezas por la forma que tienen.
  • Las 16 piezas negras tuvieron un tiempo de 8hrs con 25min de impresión
  • El filamento que se uso fue PLA de 1.75mm
  1. Y las piezas blancas se imprimió en la impresora BCN3D SIGMAX ,en la cual no se necesito soportes ya que esa impresora es mas detallista y con una alta resolución en los objetos impresos.
  • Las 16 piezas blancas tuvieron un tiempo de 12hrs con 20min de impresión
  • El filamento que se uso fue PLA de 2.85mm



Piezas Terminadas

negras terminadas.jpg
negras bterminadas.jpg
blncs terminadaas.jpg

Tablero De Corte Laser

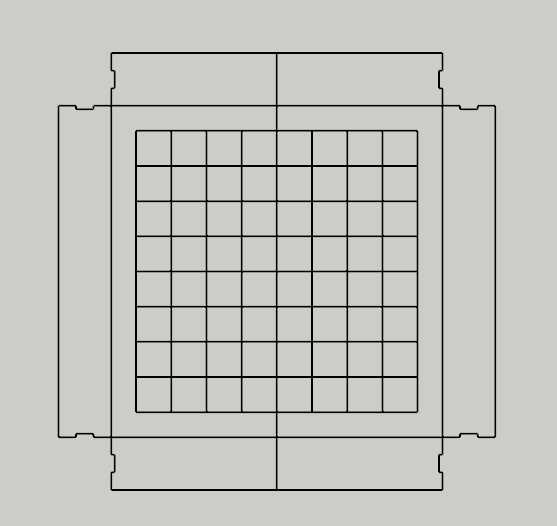

  1. Se realizó el tablero en Autocad ,cada cuadrado tiene 4cm de lado .Tiene un pequeño margen de 2cm para la estructura que ira a los laterales y será como una caja para guardar las piezas.
  2. Y se guardo en DXF, para poder configurarlo en RDWorks V8.


Configuración

Captura de pantalla 2023-07-07 163427.png
  1. Configuración en RDWorks V8.
  • Para el grabado(corte) se utilizo 100 velocidad y 28 de potencia
  • Para el corte se colocó 25 velocidad y 50 potencia
  1. Y se guardo con la extensión rd en un USB para poder colocarlo en la maquina para proceder con el corte.


CORTE LASER

WhatsApp Image 2023-07-07 at 12.57.40.jpeg
corte laser configuracion.jpg
corte laser.jpg
moneto de corte.jpg

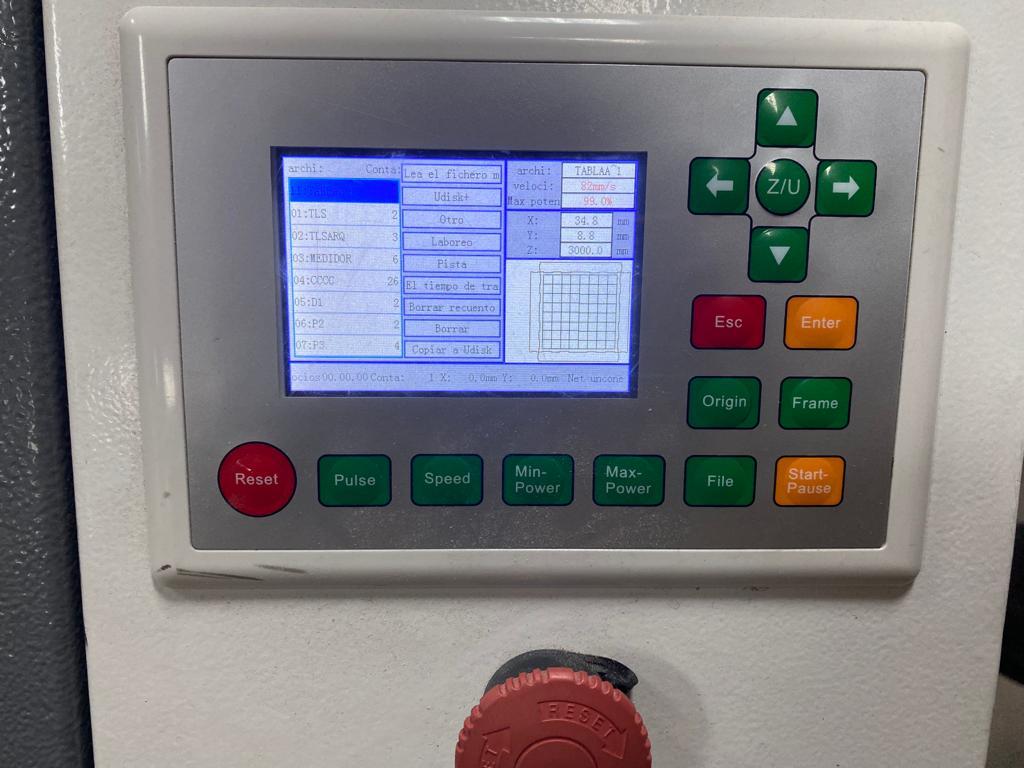

  1. Una vez configurado se guardo en un USB para poder colocarlo en la maquina, ahí dentro se busco el archivo ,se copio.
  2. Se coloco el material que fue Triplay de 4mm
  3. Y se confirmo el punto de origen para poder iniciar a cortar.

Tablero Terminado

armando corte.jpg
  1. Una vez terminado el corte se juntaron y pegaron las piezas.
  2. Y se agrego pequeñas bisagras para que las dos partes del tablero se puedan cerrar y así poder guardar las piezas dentro

Acabado

  1. Se utilizo barniz como acabado para diferenciar los casilleros
  •  Los casilleros blancas son del color del triplay
  • Los casilleros negros son del color barnizado.

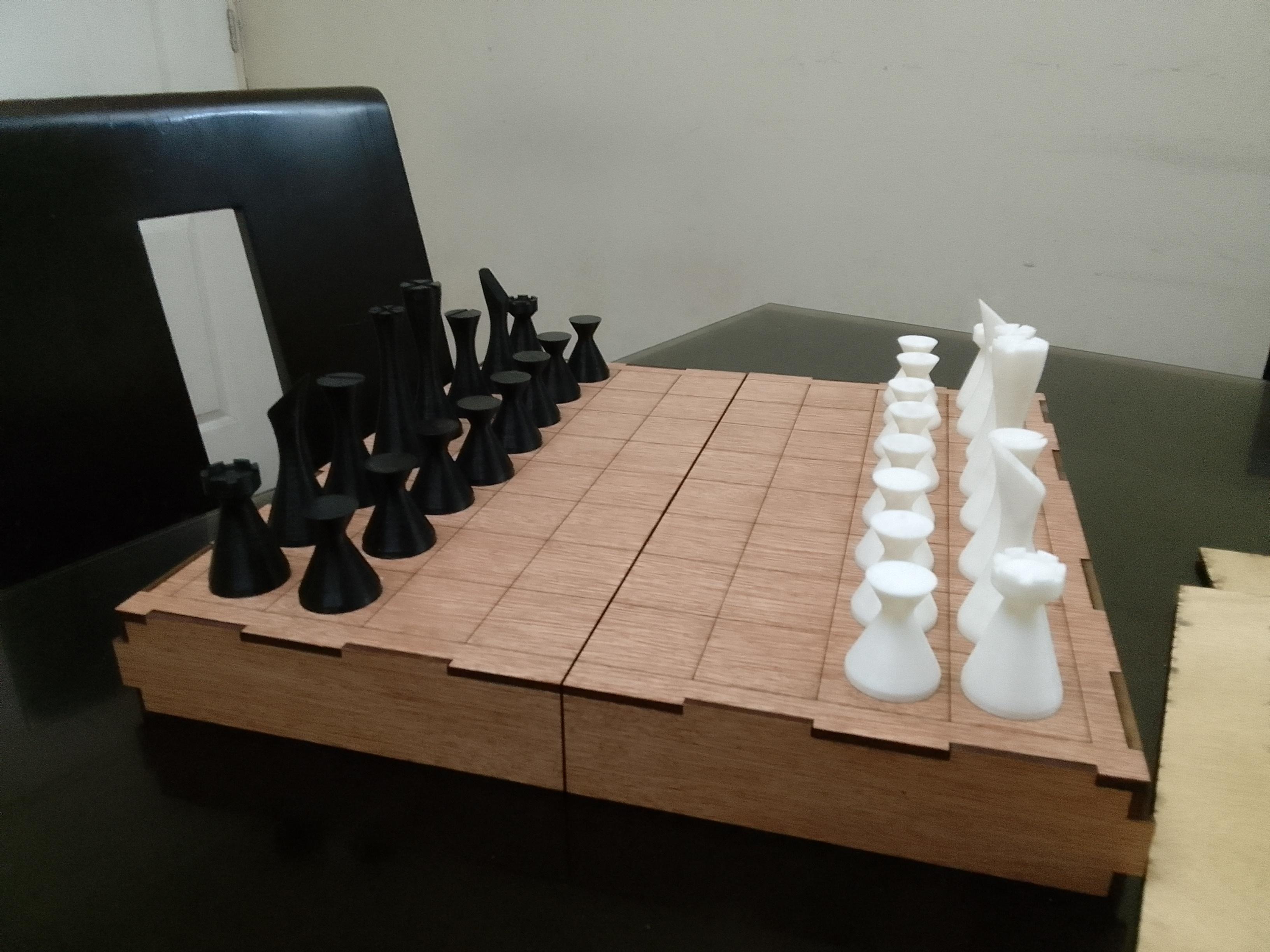

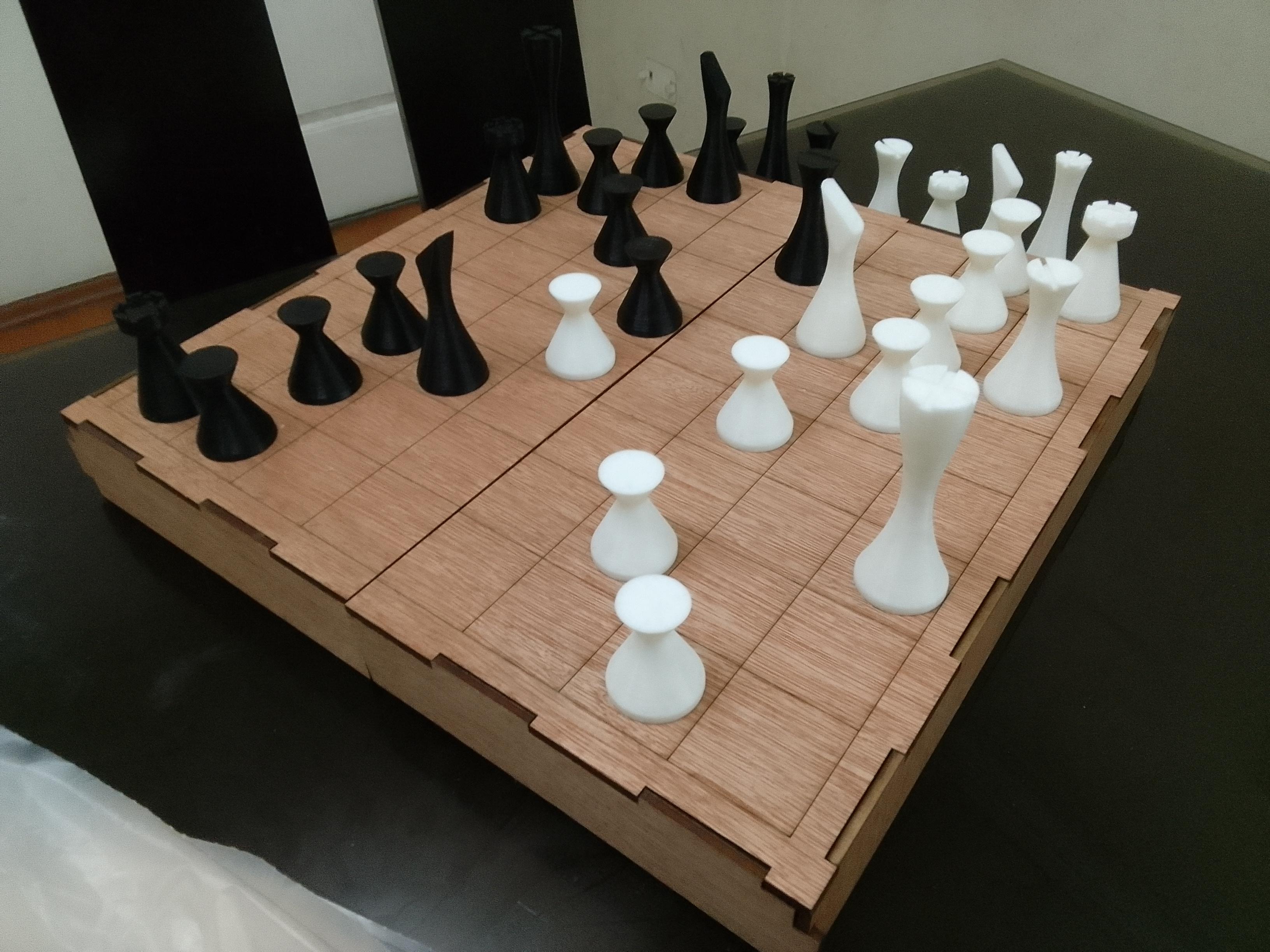

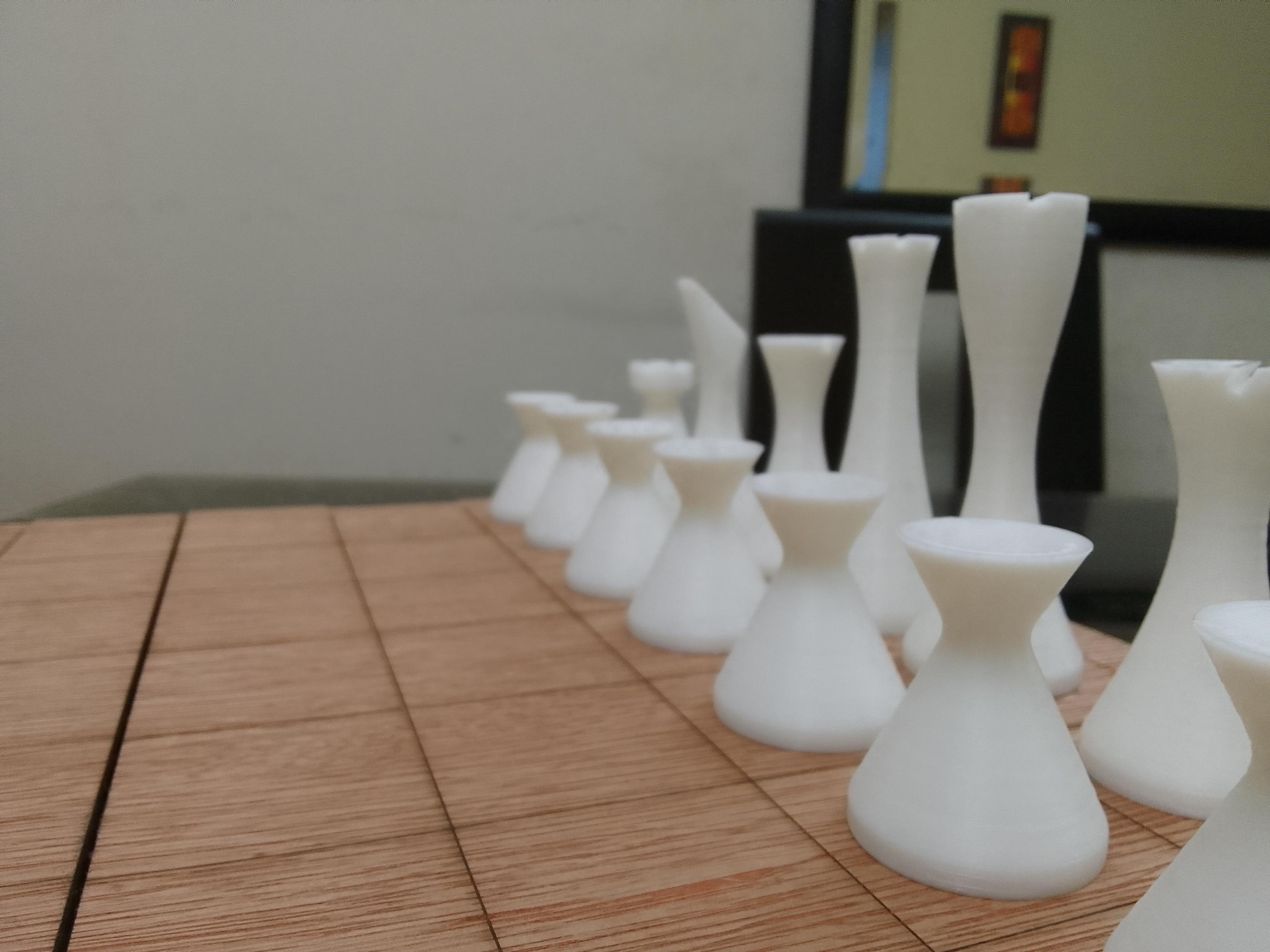

Tablero Ajedrez Terminado

final 3.jpg
final cerca.jpg

Conclusiones

piezas terminadas corte.jpg

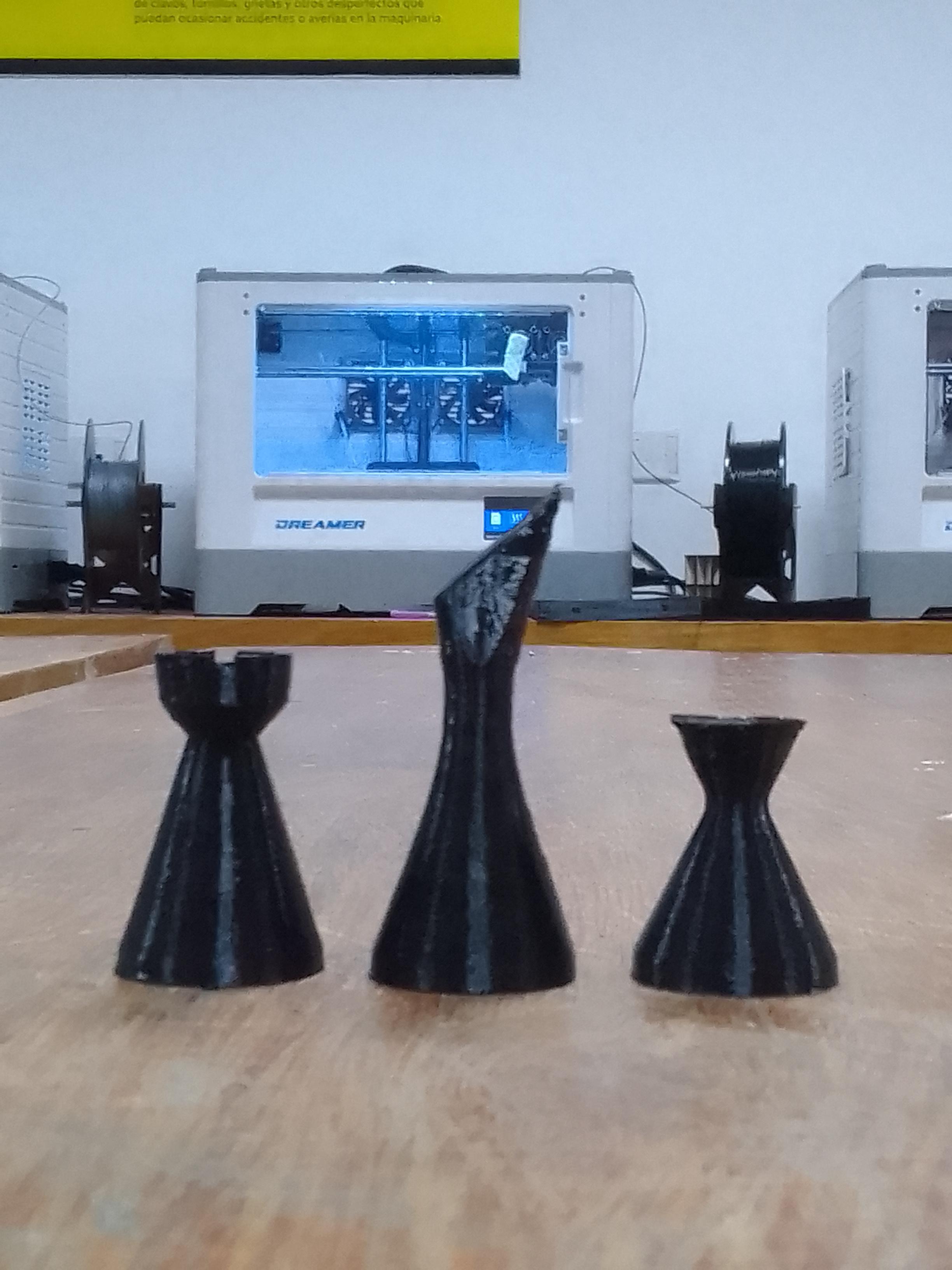

  • Primero hicimos un prueba mandando 3 piezas a la maquina Dreamer para verificar si no había algún error de impresión en las piezas. Y al final salieron bien solo que las partes de arriba de las piezas de prueba se habían curvado un poco, por lo que se decidió colocar pequeños soportes.
  • Las piezas blancas impresas en BCN3D SIGMAX , salieron mejor que las piezas negras ,ya que en esa impresora el acabado es mejor con una alta calidad de impresión y las piezas terminaron con una superficie suave y lisa.
  1. Con respecto al corte del tablero
  • En un principio lo que se quería grabar ,cuando lo colocamos para configurarlo salía un tamaño muy reducido ,por lo que se tuvo que arreglar en Autocad ,cada espacio que antes era cuadrados independientes ,se tuvo que hacer como fuera una rejilla con fila de líneas verticales y horizontales.
  • Otro problema que se presento fue al momento de mandar a cortar, que cuando inicio la maquina no grababa, así que se tuvo que configurar ,se cambio SCAN a CUT pero la velocidad y potencia fueron las mismas.

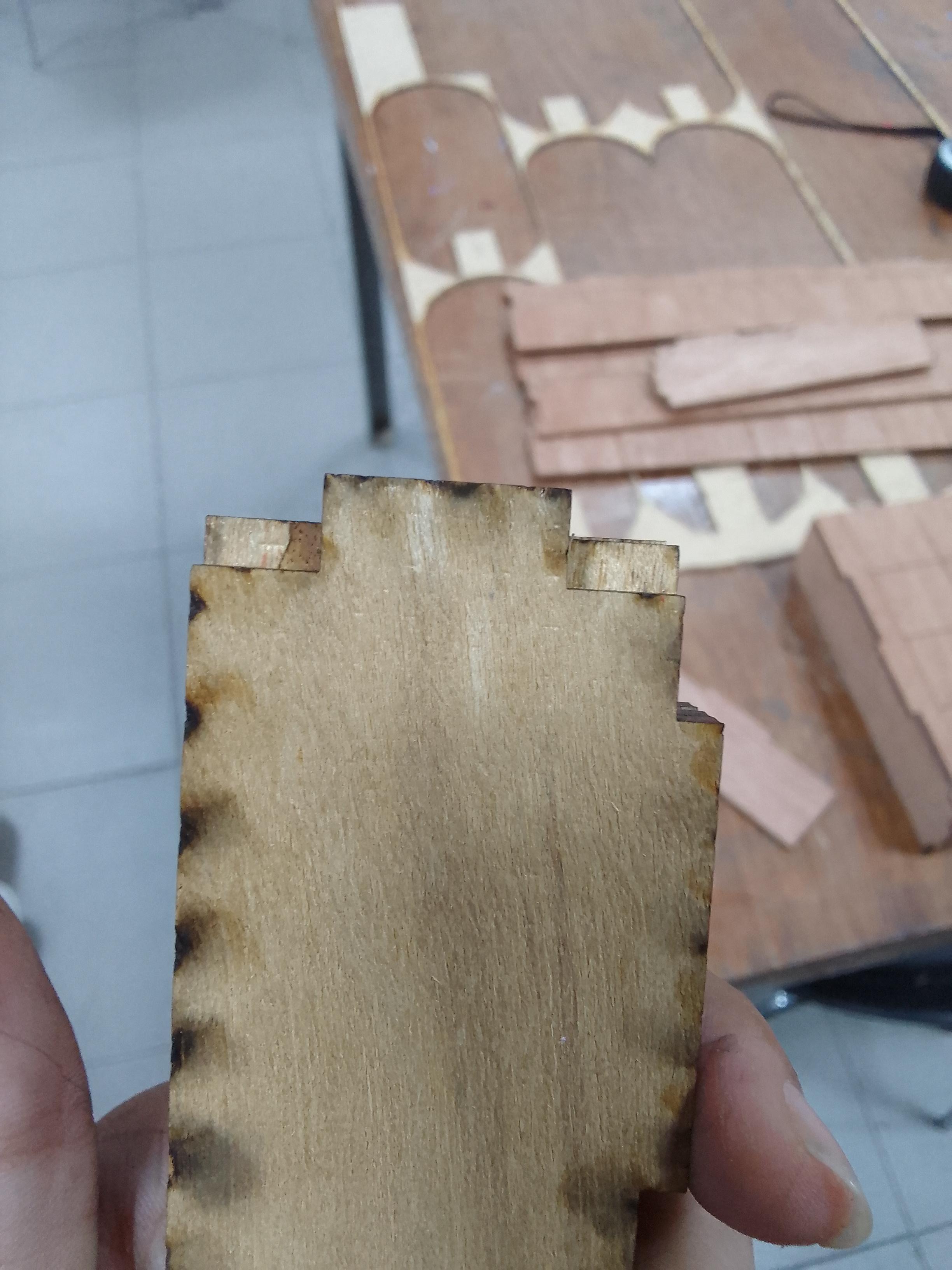

  • Y también nos dimos cuenta que 2 encajes laterales no entraban. Así que se decidió cambiar el margen de la unión.
