Casita Para Gatos

by sergio_ascurra in Workshop > CNC

38 Views, 0 Favorites, 0 Comments

Casita Para Gatos

WhatsApp Image 2023-10-03 at 10.18.46 PM.jpeg



Supplies

images (1).jpeg
WhatsApp Image 2023-10-03 at 10.19.08 PM.jpeg
WhatsApp Image 2023-10-03 at 10.19.20 PM.jpeg
WhatsApp Image 2023-10-03 at 10.19.04 PM.jpeg

-Una laptop/computadora

-Software Autodesk Fusión 360

-Internet

-Fresadora CNC

Crear Cuenta De Autodesk Y Descargarlo

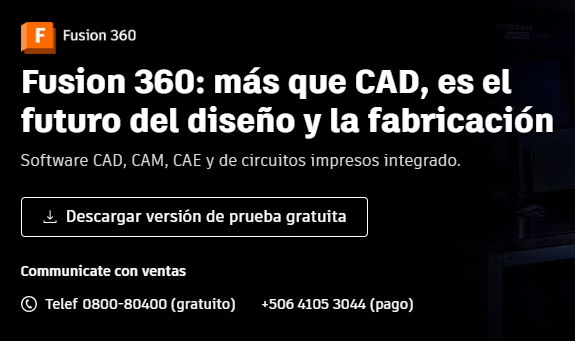

En un principio, debemos comenzar accediendo a la web de Autodesk, donde tendremos que crear nuestra cuenta, para así poder descargar el programa Autodesk Fusion 360 y poder diseñar nuestro proyecto bajo una licencia educativa o de prueba.

Entra Al App Y Crea Un Nuevo Diseño

Inicio de Autodesk Fusion 360
WhatsApp Image 2023-10-03 at 10.28.34 PM.jpeg

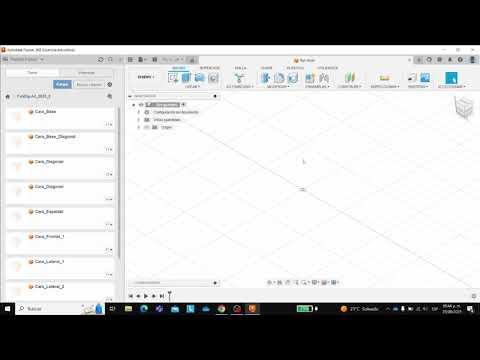

Para comenzar con la fabricación, tendremos que ingresar al aplicativo Fusion 360, previamente instalado, al cual deberemos acceder con la cuenta previamente creada para descargar el programa.


Luego de proceder con su ejecución, nos ubicaremos en la zona lateral superior izquierda, donde encontraremos la opción de "Nuevo proyecto", el cual deberá ser creado con un nombre práctico y reconocible, ya que ahí se almacenarán las partes de nuestro organizador. para empezar

Definimos En Que Ejes Vamos a Trabajar La Base Y Las Diagonales

WhatsApp Image 2023-10-03 at 10.29.03 PM (1).jpeg

Tenemos que tener en cuenta en qué ejes "X, Y, Z" trabajaremos, para no cometer errores a la hora de elaborar el soporte:


-Para las piezas de la base, trabajaremos con los ejes "X" y "Z";


-Para los laterales, los ejes "Y" y "Z";


-Para los frontales, diagonales y espaldares "X" y "Y".


Teniendo en cuenta los siguientes puntos:


-El eje horizontal se llama eje X o eje de abscisas.


-El eje Z es el eje vertical en un gráfico en 3-D. Las líneas de cuadrícula principal se extienden desde las marcas de escala en un eje y se extienden por detrás de los marcadores de datos.


-Se entiende por el eje de ordenadas para la recta vertical, que se representa habitualmente por la letra Y.

Creamos Un Boceto Y De Acuerdo a Las Medidas Creamos La Base

Creamos la base para la casa de gato
WhatsApp Image 2023-10-03 at 10.29.44 PM.jpeg

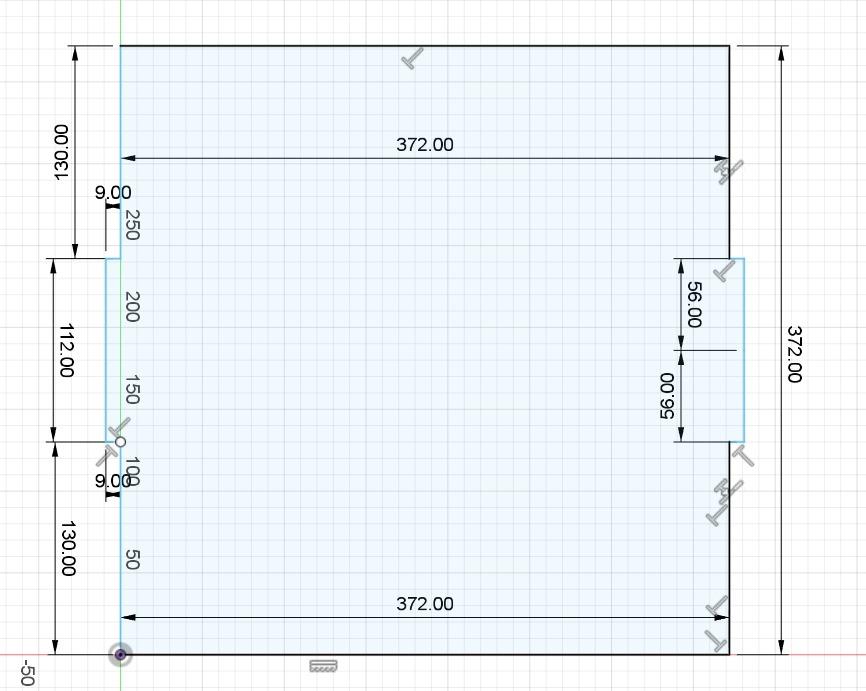

En principio, es claro identificar los ejes a trabajar (X, Y), y luego de haber creado el boceto en dichos ejes, procedemos a crear líneas con las medidas indicadas, partiendo del punto de origen de los ejes de coordenadas.

Extruir Las Piezas

WhatsApp Image 2023-10-03 at 10.30.25 PM.jpeg
Extruir base

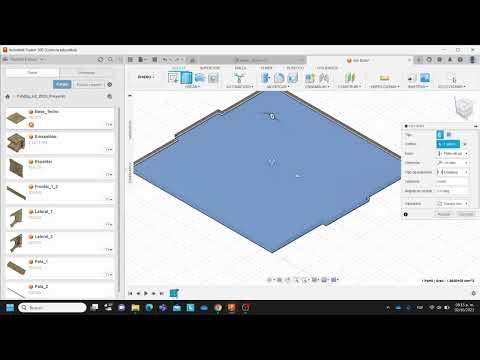

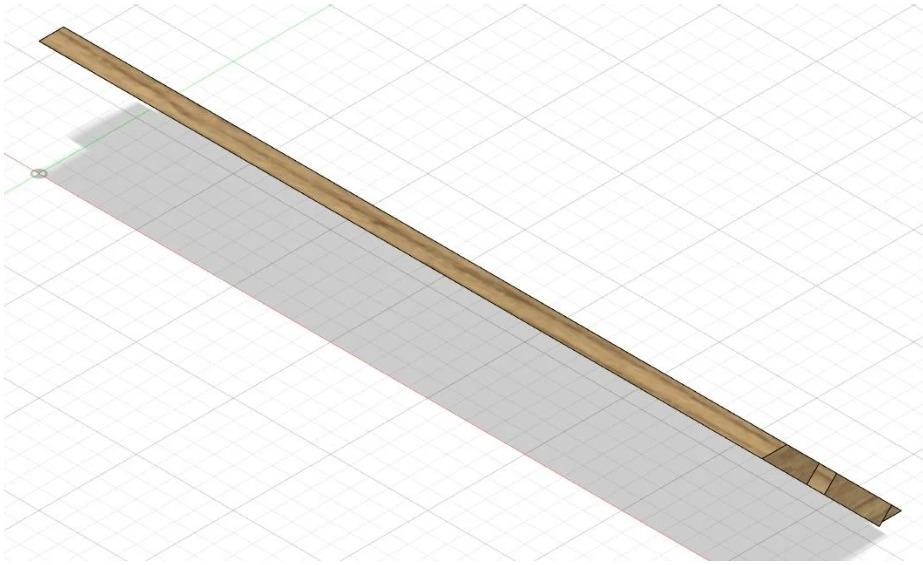

En principio, debemos seleccionar la pieza a extruir, que en pocas palabras significa darle un relieve interno sobre el cual se podrá ver una pieza con volumen, seleccionamos la opción "crear", de la sección de SOLIDOS y escogemos la opción de "extruir" y especificamos un grosor de 9 mm positivo.

Colocamos Aspectos a Nuestras Piezas

WhatsApp Image 2023-10-03 at 10.30.25 PM.jpeg
WhatsApp Image 2023-10-03 at 10.31.15 PM (1).jpeg
WhatsApp Image 2023-10-03 at 10.31.18 PM.jpeg
WhatsApp Image 2023-10-03 at 10.31.22 PM.jpeg
WhatsApp Image 2023-10-03 at 10.31.27 PM.jpeg

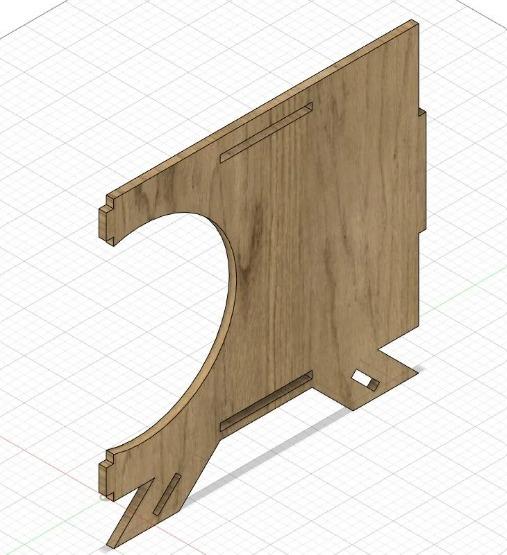

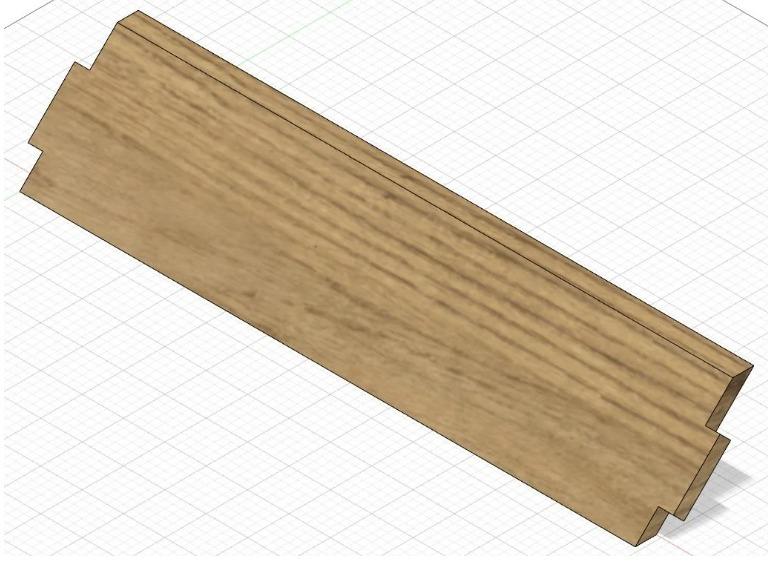

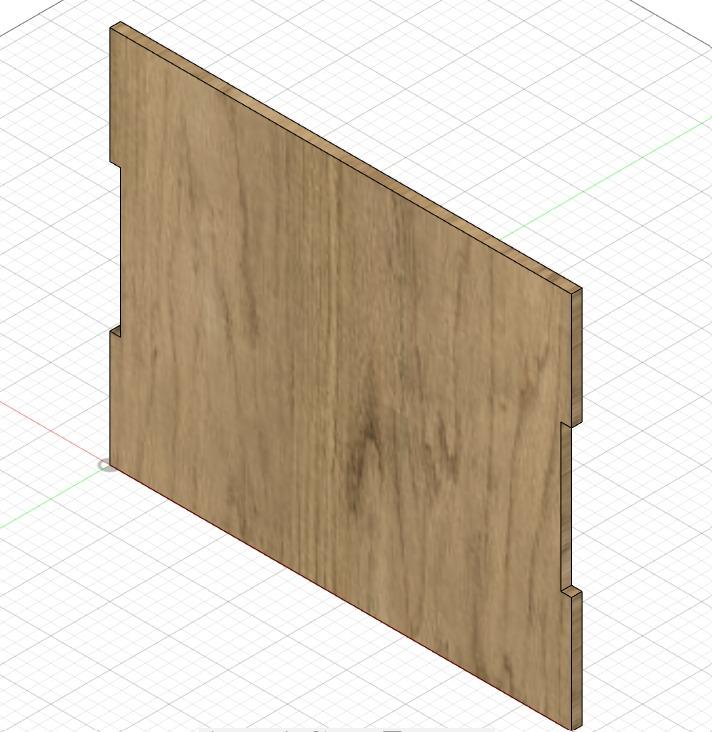

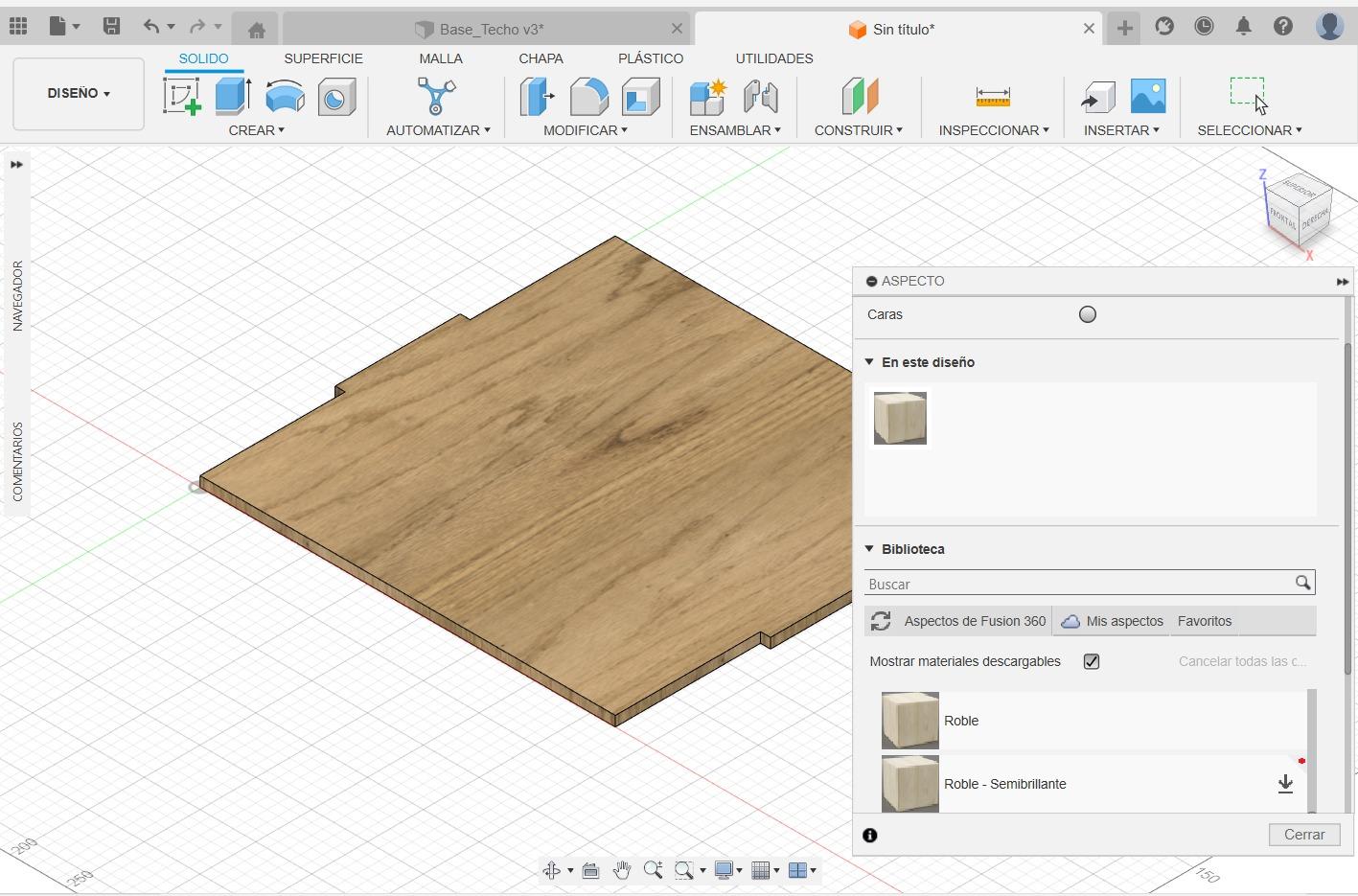

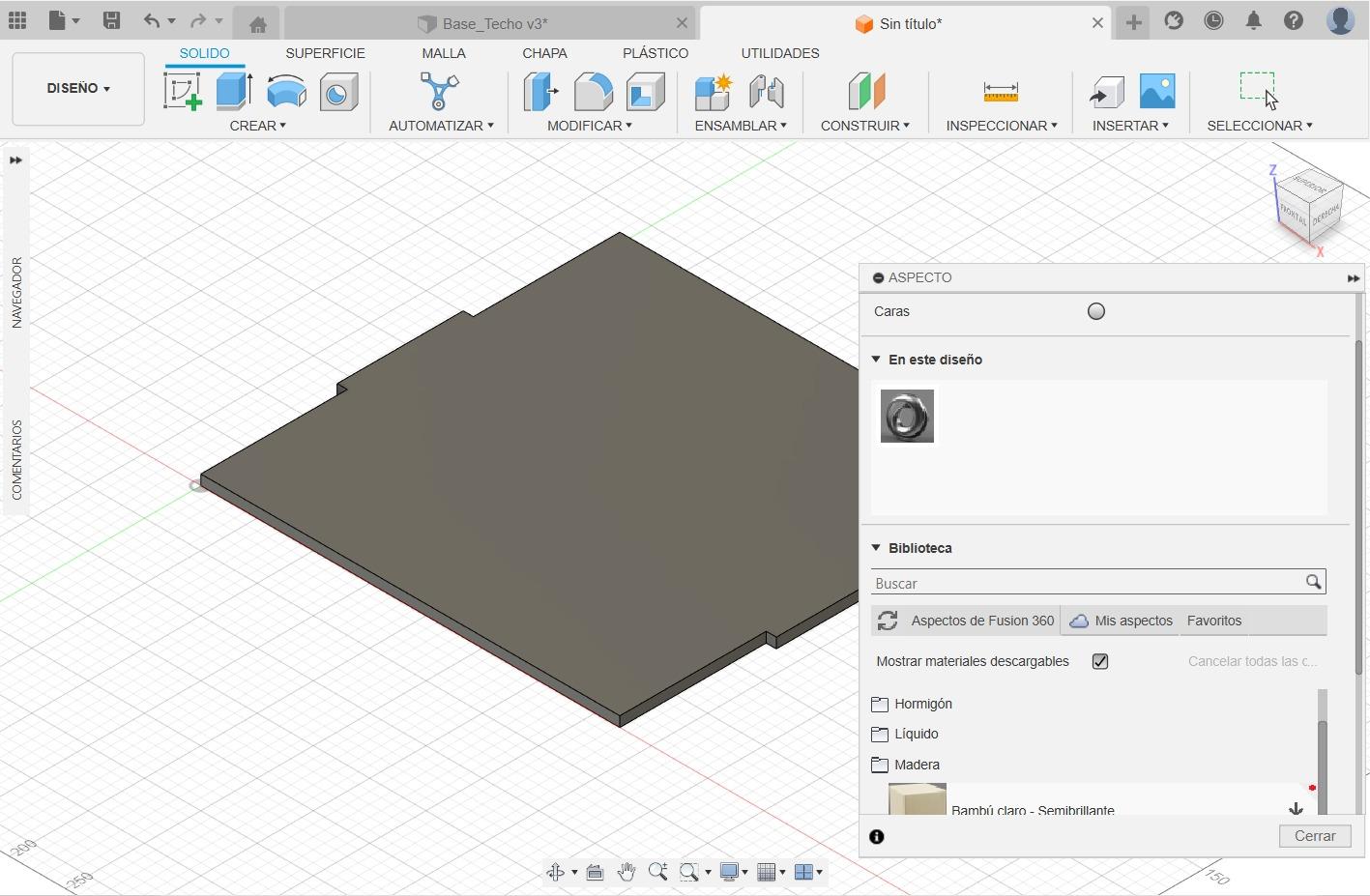

Primero debemos ubicar la opción modificar que nos abrirá un panel de opciones de modificaciones para nuestra pieza. Luego tenemos que seleccionar la opción aspecto que nos abrirá una ventana con archivos de aspectos que podremos seleccionar, en nuestro caso seleccionamos la carpeta madera y descargamos "roble", después de haberse descargado arrastramos la opción a la parte superior de la ventana y lo soltamos.

Realizamos El Techo

WhatsApp Image 2023-10-03 at 10.33.14 PM.jpeg
WhatsApp Image 2023-10-03 at 10.33.17 PM.jpeg

Para realizar el techo, repetiremos el mismo proceso que hicimos para la base, trabajaremos en los ejes (X,Y), seguiremos las medidas de la imagen de referencia y extruiremos 9 mm positivos. El techo nos servirá como cubierta del sol y lluvias que podrían molestar a nuestro pequeño felino y tendremos en cuenta que habrá un pequeño margen que será de utilidad para poder colocar un pequeño cojin.

Downloads

Realizamos La Cara Espaldar

WhatsApp Image 2023-10-03 at 10.34.38 PM.jpeg
WhatsApp Image 2023-10-03 at 10.34.42 PM.jpeg

Para la realización de la cara espaldar será necesario seleccionar los ejes (Y,Z) pues ya trabaja con una proyección en terca dimensión y se eleva sobre el eje Z. La cara espaldar servirá como soporte del techo y herramienta de ensamble de las caras laterales, pues tiene 2 hendiduras a los laterales que se ensamblaran a posteriori con las caras.

Downloads

Realizamos La Cara Frontal 1 Y Cara Frontal 2

WhatsApp Image 2023-10-03 at 10.35.19 PM.jpeg
WhatsApp Image 2023-10-03 at 10.35.15 PM (2).jpeg

La realización del los bocetos de las caras frontales es simple sobre los ejes (Y,Z), pues requiere de medidas simples , ya que, las caras frontales son como rectángulos que se unirán hacia los laterales superiores e inferiores con las caras laterales.

Downloads

Realizamos La Cara Lateral 1 Y 2

WhatsApp Image 2023-10-03 at 10.36.11 PM.jpeg
WhatsApp Image 2023-10-03 at 10.36.30 PM.jpeg
WhatsApp Image 2023-10-03 at 10.36.49 PM.jpeg
WhatsApp Image 2023-10-03 at 10.37.19 PM.jpeg

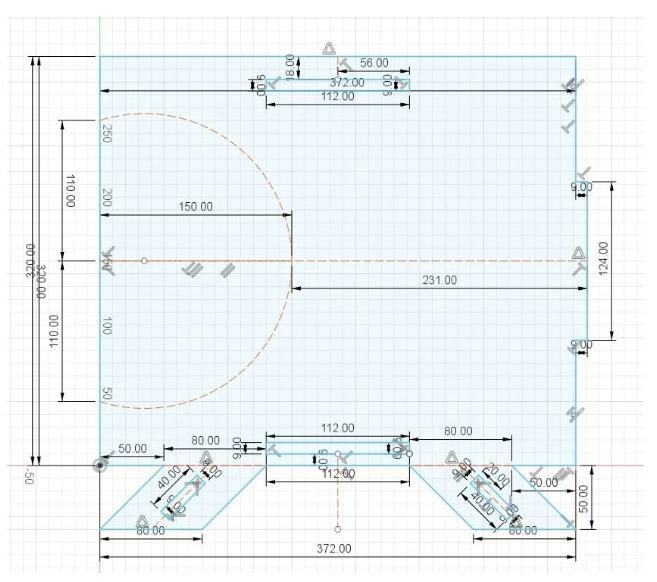

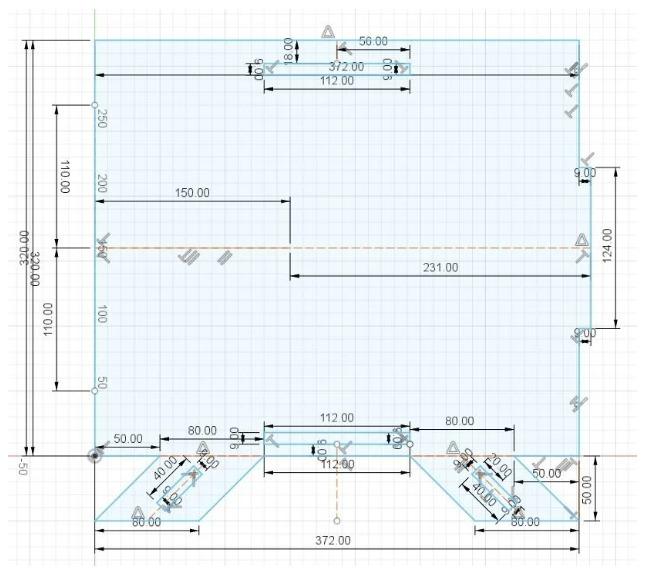

Para la realización es las caras laterales se deberá hacer un cuadrado de medidas 320mm. de alto y 372mm. de ancho sobre el cual se harán modificaciones para la realización de el encaje de las patas y el semi-arco que se forma hacia los laterales.


Para el semi-arco: se necesitará ubicar el punto medio del lateral izquierdo, sobre el cual se se ubican 2 puntos x distantes hacia el lado superior e inferior a 110mm de dicho punto, una vez identificados ambos puntos eliminamos las líneas que existen entre ambos, y volviendo al punto medio creamos una línea hacia la derecha de 150mm. Luego seleccionamos la opción "arco de 3 puntos" de la sección "crear" y tomamos como line base el lado que eliminamos y posterior a esto tomamos como tercer punto el final de la línea de 150mm creada.


Para las patas: Las patas se deberán seguir las medidas del boceto.

Realizamos Boceto De La Pata 1 Y 2

WhatsApp Image 2023-10-03 at 10.38.09 PM.jpeg
WhatsApp Image 2023-10-03 at 10.37.56 PM (1).jpeg

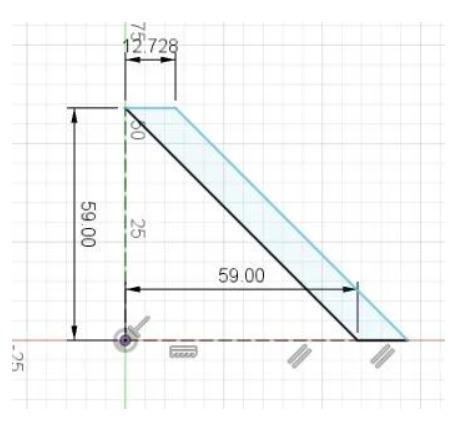

Para la elaboración de las patas será necesario tener en cuenta que deberemos hacer 2, ambas patas las diseñaremos en los ejes (X,Z).


Ya que ambas patas requieren de las mismas solo tomaremos en cuenta el boceto original sobre el cual se extruirá y posteriormente se creara su diente de encaje necesario.

Extruimos El Boceto De La Pata 1 Y 2

Pata1_CasaDeGato
WhatsApp Image 2023-10-03 at 10.39.15 PM.jpeg
WhatsApp Image 2023-10-03 at 10.39.00 PM.jpeg

Para la extrucción de las patas será necesario un proceso similar al los anteriores, con la diferencia de que en este caso extruiremos 372mm. positivos que serán necesarios para abarcar toda la base y llegar a las caras laterales para que los dientes encajen. Luego de esta primera extrucción se deberá realizar un pequeño rectángulo partiendo del punto medio, el cual tendrá forma de diente que encajar con la parte inferior de las caras laterales.

Elegimos El Diseño Para Las Caras Laterales

WhatsApp Image 2023-10-03 at 10.40.08 PM.jpeg

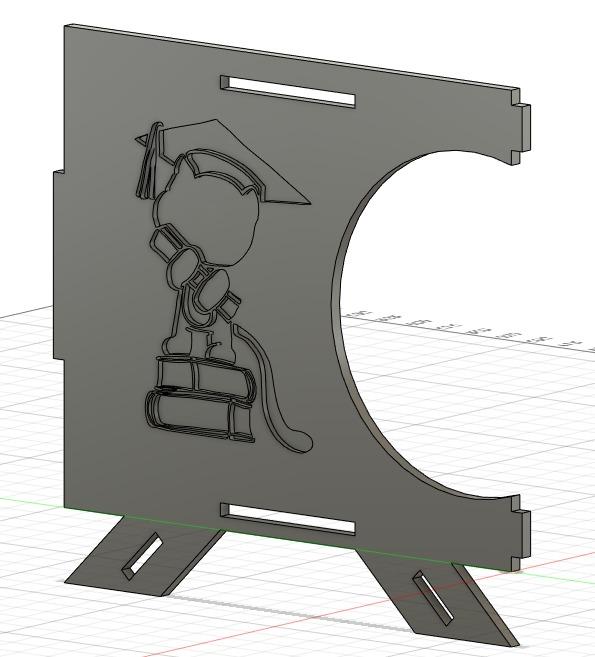

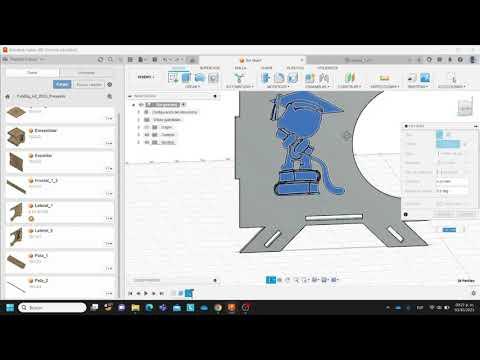

Para agregar un poco de creatividad propia a nuestro proyecto decidimos hacer un logotipo que represente el significado del proyecto, en este caso decidimos escoger una imagen de nuestro agrado que será plasmada en ambas caras laterales, ya que son las más vistosas.

Insertamos La Imagen En Las Caras Lateral 1 Y 2

Insertar imagen en el Lateral 1
Insertar imagen en el Lateral 2

Para insertar las imágenes debemos tener en cuenta que son 2 caras laterales iguales.

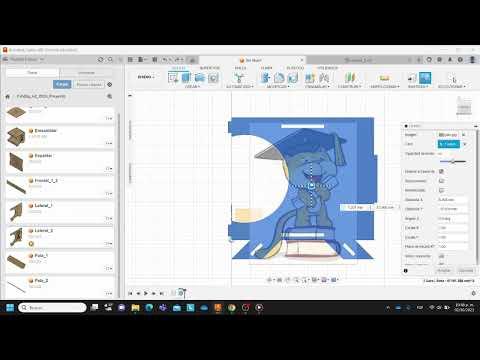

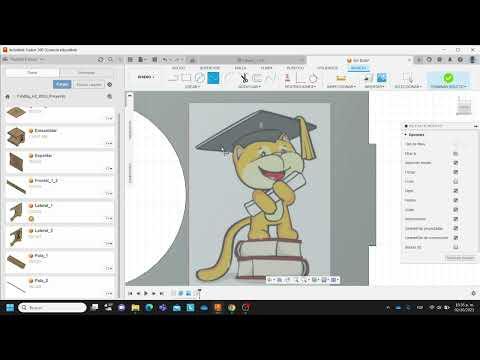

Cara Lateral 1: Trabajaremos desde la perspectiva izquierda que se puede visualizar en el Fusion, insertaremos la primera imagen del anterior paso como un lienzo.


Cara Lateral 2: Trabajaremos desde la perspectiva derecha del Fusion e insertaremos la segunda imagen del paso 13 de igual manera como un lienzo ubicándolo de la mejor manera que quede simétrico a la otra cara lateral.

Creamos El Boceto De Nuestra Imagen

Creamos El Boceto De Nuestra Imagen
WhatsApp Image 2023-10-03 at 10.43.22 PM.jpeg

Posteriormente a la inserción de la imagen damos clic derecho sobre esta y seleccionamos la opción "crear boceto", en el cual se trabajará el bordeado de la imagen a plasmar sobre el proyecto.

Extruimos El Diseño En La Cara Lateral 1

Extruir lateral 1
WhatsApp Image 2023-10-03 at 10.44.16 PM.jpeg

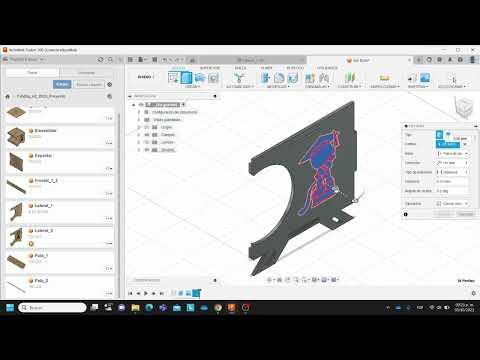

Para la extrucción de la Cara Lateral 1 tener en cuenta que se trabajara desde la perspectiva izquierda. Una vez realizado nuestro boceto de la imagen, seleccionaremos aquellos espacios que extruiremos. Haremos una extrucción de -4.5mm para realizar un bajo relieve de nuestra imagen deseada.

Extruimos El Diseño En La Cara Lateral 2

Extruir lateral 2
WhatsApp Image 2023-10-03 at 10.45.18 PM.jpeg

Para la extrucción de la Cara Lateral 2 se trabajara desde la perspectiva derecha. Una vez realizado nuestro boceto de la imagen, seleccionaremos aquellos márgenes que extruiremos. Haremos una extrucción de -4.5mm para realizar un bajo relieve de nuestra imagen deseada, repitiendo el mismo proceso que para la Cara Lateral 1.

Ensamblamos

Ensamblado
WhatsApp Image 2023-10-03 at 10.46.22 PM.jpeg

Para el ensamblaje se necesitara crear un "nuevo diseño" con el nombre de "ensamblaje" en cual se deberá de construir nuestro proyecto con las piezas ya finalizadas.


En primer lugar se deberá arrastrar la cara base hacia este nuevo diseño, manteniendo presionado el diseño en el cual se encuentra la base, y soltándolo en el nuevo. Luego de haber centrado la base, debemos añadir las caras laterales y el techo.


Los dientes de la base se deberán encajar con las hendiduras de las caras laterales con la opción "unión" de la sección "ensamblar", proceso que se deberá repetir con todas las demás piezas que conforman el proyecto.

Downloads

Obtenemos Los Archivos En Formato DxF

Exportamos en formato dxf

Para obtener los archivos en formato "dxf" vamos a una de las piezas y damos clic en "archivo", luego seleccionamos la opción de exportar, elegimos el formato .dxf y guardamos en el ordenador. Repetimos el mismo procedimiento con cada pieza.


*Tener en cuenta que el video es solo referencia para exportar los archivos, mas no son parte de las piezas de nuestro trabajo para la casa de gato.

Step 20: Complementamos El Trabajo Final

WhatsApp Image 2023-10-03 at 10.47.37 PM.jpeg

Una vez culminado nuestro proyecto, teniéndolo en físico, posterior a la elaboración mediante la fresadora CNC, podremos decorarlo y complementarlo a nuestro gusto. Teniendo la potestad de colocarle un cojín en la parte superior a o interior de la casa dependiendo de la comodidad del gato ( que no exceda las medidas de 37cm de ancho y largo). Así como unas almohadillas a los bordes de los arcos para ser utilizadas como rascadores. Además se podría colocar una pequeña maceta con Grass o una pequeña planta de decoración, que no impida u obstruya la movilidad del gato y que además este aferrada a alguna de las superficies. Y como si no fuera suficiente se podría adaptar un rascador de forma externa a los costados de la casa para así favorecer al gato manteniendo su entretenimiento al alcance de su descanso.
