Casita Para Gatito
![Cas.-gat.-termi.png](/proxy/?url=https://content.instructables.com/F7M/RL2C/LN8WIJMI/F7MRL2CLN8WIJMI.png&filename=Cas.-gat.-termi.png)
Bienvenido a nuestro nuevo proyecto llamado: Casita para gatitos. Este es un entretenido proyecto donde te enseñaré paso a paso cómo realizarlo utilizando una aplicación llamada Autodesk fusion 360 donde conoceremos las herramientas que necesitaremos durante nuestro maravilloso proyecto, además puedes decorarlo y diseñarlo como mejor te guste, verás lo fácil y divertido que puedes llegar a hacer y no solo eso sino que también puedes enviarlo a una cortadora láser para que puedas tenerlo en tus manos tu magnífico proyecto y podrás armarlo como si fuera un rompecabezas, será entretenido, esto lo puedes usar como un adorno o como un trofeo de haber podido realizar y completar este proyecto.
Supplies
![FVVXTTSLLUW44GU.jpg](/proxy/?url=https://content.instructables.com/F2J/4GNB/LN8WIJNH/F2J4GNBLN8WIJNH.jpg&filename=FVVXTTSLLUW44GU.jpg)
![Lápiz y papel.png](/proxy/?url=https://content.instructables.com/FUU/PAYK/LNABYAXU/FUUPAYKLNABYAXU.png&filename=Lápiz y papel.png)
![F00MLZDLLUW44GV.jpg](/proxy/?url=https://content.instructables.com/FSG/RGDJ/LN8WIJO4/FSGRGDJLN8WIJO4.jpg&filename=F00MLZDLLUW44GV.jpg)
![FQ5VDEMLLUW44GX.png](/proxy/?url=https://content.instructables.com/FGH/0VB3/LN8WIJO5/FGH0VB3LN8WIJO5.png&filename=FQ5VDEMLLUW44GX.png)
Utilizaremos estas herramientas durante nuestro proyecto
- Computadora
- Hoja y lápiz
- Autodesk fusión 360
- MDF 9mm
- Cortadora láser(si desean)
Herramientas De Autosdesk 360
![F46BJGJLLUW44ZT.png](/proxy/?url=https://content.instructables.com/FSV/J7ZP/LN8WIJSF/FSVJ7ZPLN8WIJSF.png&filename=F46BJGJLLUW44ZT.png)
![FTN3RFQLLUW44ZU.png](/proxy/?url=https://content.instructables.com/FLE/JIA0/LN8WIJSG/FLEJIA0LN8WIJSG.png&filename=FTN3RFQLLUW44ZU.png)
![F85Q7MYLLUW4508.png](/proxy/?url=https://content.instructables.com/FFA/4D8J/LN8WIJSH/FFA4D8JLN8WIJSH.png&filename=F85Q7MYLLUW4508.png)
![F6OGWRSLLUW44ZV.png](/proxy/?url=https://content.instructables.com/FKR/9BH3/LN8WIJSI/FKR9BH3LN8WIJSI.png&filename=F6OGWRSLLUW44ZV.png)

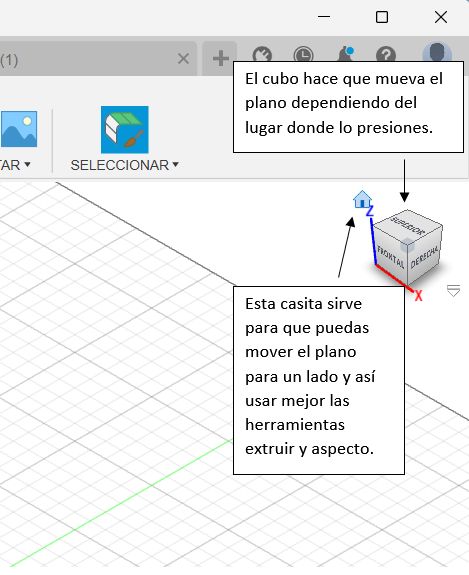

Estás son algunas herramientas de Autodesk fusion 360, estás herramientas nos ayudarán a hacer los planos respectivos para hacer nuestro magnífico proyecto, para cada plano necesitaremos crear un boceto donde elegiremos en donde hacer los planos eligiendo su posición, luego procederemos a elegir las siguientes herramientas como Línea(l) , Rectángulo por 2 puntos(r) y Cota de boceto (d) esta última herramienta nos ayudará a controlar la posición del objeto en el boceto.
¿Cómo Usar Las Herramientas De Autodesk 360?
![Prueba](/proxy/?url=https://content.instructables.com/F86/CE2S/LN8WIT5L/F86CE2SLN8WIT5L.jpg&filename=Prueba)
Las herramientas: Línea(l), Rectángulo por 2 puntos(r) y Cota de boceto (d); son herramientas fundamentales para nuestro proyecto, en ese video podremos visualizar un previo avance de como usaremos estas herramientas y tener un mayor manejo en la hora de realizar nuestro proyecto.
Herramientas De Diseño
![FI8WF6YLLUW4FM4.png](/proxy/?url=https://content.instructables.com/FM2/DJW8/LN8WIKMA/FM2DJW8LN8WIKMA.png&filename=FI8WF6YLLUW4FM4.png)
![ext 1 ejem.png](/proxy/?url=https://content.instructables.com/FU8/XI4R/LN8WIK53/FU8XI4RLN8WIK53.png&filename=ext 1 ejem.png)
![ext 2 ejem.png](/proxy/?url=https://content.instructables.com/FBG/JBTA/LN8WIK54/FBGJBTALN8WIK54.png&filename=ext 2 ejem.png)
![aspc1 ejem.png](/proxy/?url=https://content.instructables.com/FEW/0PL2/LN8WIK55/FEW0PL2LN8WIK55.png&filename=aspc1 ejem.png)
![aspc2 ejem.png](/proxy/?url=https://content.instructables.com/FT2/CGHE/LN8WIK56/FT2CGHELN8WIK56.png&filename=aspc2 ejem.png)
Conoceremos las herramientas de diseño, extruir(E) sirve para elegir el grosor de cada plano una vez terminado, en este caso el grosor será de 9mm y la herramienta aspecto(A) sirve para poner el color que mejor te guste, por ejemplo yo elegí la opción madera-roble.
¿Cómo Elegir Una Casita Para Gatito?
![imag de referencia cas gat.png](/proxy/?url=https://content.instructables.com/FCE/WEDG/LN8WIP8T/FCEWEDGLN8WIP8T.png&filename=imag de referencia cas gat.png)
Para empezar debemos de elegir un diseño que le convenga a nuestro felino, procederemos a buscar en la página colocando: Casa para gatos cnc plywood. Nos aparecerá varias opciones con diferentes tamaños y diseños, al hacer eso podemos darnos una idea de como lo queremos.
Medidas Para La Casita De Gatito
![c699ed13-29fa-49d5-9ae7-0b4d4d3f7071.jpg](/proxy/?url=https://content.instructables.com/F18/HJBA/LN8WIPTN/F18HJBALN8WIPTN.jpg&filename=c699ed13-29fa-49d5-9ae7-0b4d4d3f7071.jpg)

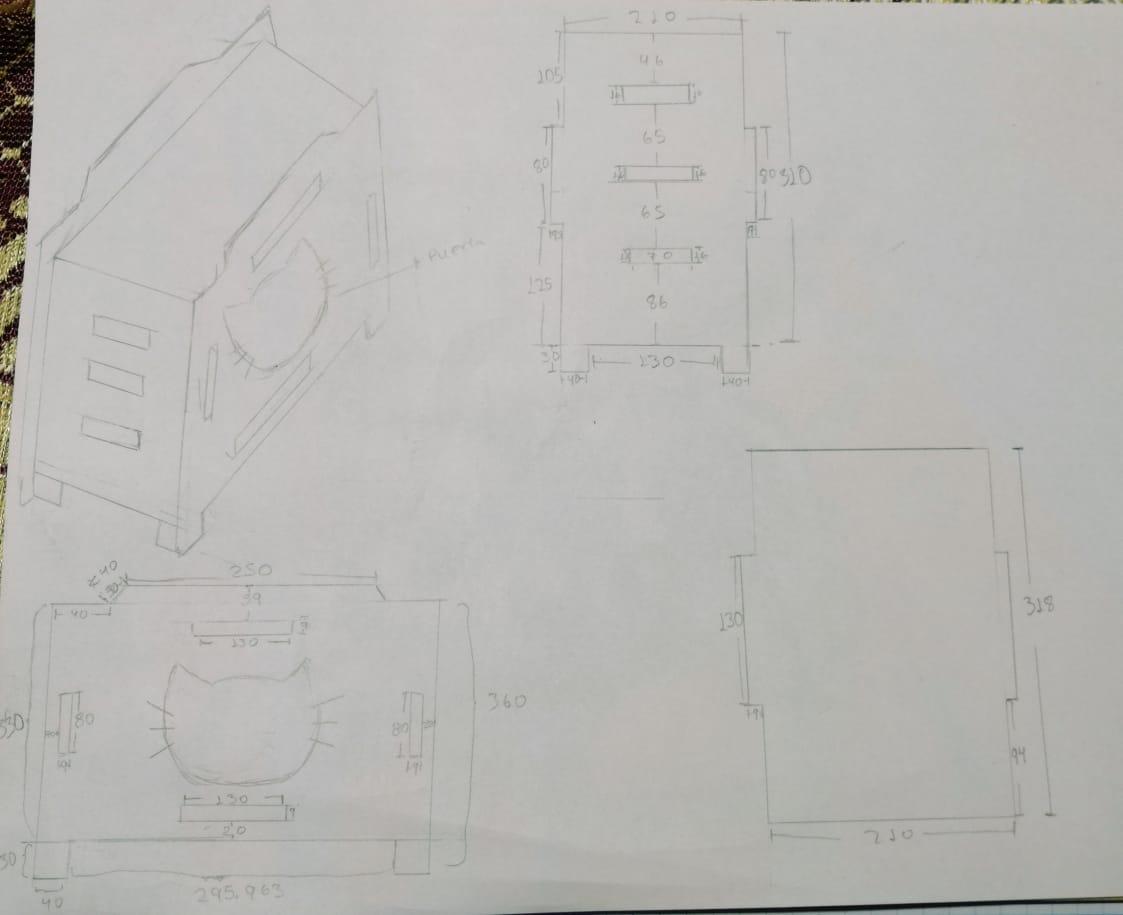

Cuando ya sabemos como queremos la casita pasaremos nuestras ideas a una hoja, podemos combinar los diseños que hemos visto o guiarnos de uno, le podemos colocar las medidas que convengan a nuestro felino, yo haré una casita chiquita con 9 mm de ancho.
Plano De Atrás
![u 123.png](/proxy/?url=https://content.instructables.com/FMO/DF0X/LN8WIYYH/FMODF0XLN8WIYYH.png&filename=u 123.png)
![u 456.png](/proxy/?url=https://content.instructables.com/FMZ/OA37/LN8WIYYO/FMZOA37LN8WIYYO.png&filename=u 456.png)
![pl art7.png](/proxy/?url=https://content.instructables.com/FQL/F5QA/LN8WIYYP/FQLF5QALN8WIYYP.png&filename=pl art7.png)
![pl art8.png](/proxy/?url=https://content.instructables.com/F9Q/XRM0/LN8WIZA3/F9QXRM0LN8WIZA3.png&filename=pl art8.png)
![u 9 10 11.png](/proxy/?url=https://content.instructables.com/FIN/RC8A/LN8WIZA6/FINRC8ALN8WIZA6.png&filename=u 9 10 11.png)
![u 12 13.png](/proxy/?url=https://content.instructables.com/FWT/QEUK/LN8WIZA7/FWTQEUKLN8WIZA7.png&filename=u 12 13.png)
![u 14 15 16 17.png](/proxy/?url=https://content.instructables.com/FGY/C3EN/LN8WIZA8/FGYC3ENLN8WIZA8.png&filename=u 14 15 16 17.png)
![pl art 18.png](/proxy/?url=https://content.instructables.com/FU9/WAJF/LN8WIZA9/FU9WAJFLN8WIZA9.png&filename=pl art 18.png)
![pl art 19.png](/proxy/?url=https://content.instructables.com/F3W/9LS8/LN8WIZAA/F3W9LS8LN8WIZAA.png&filename=pl art 19.png)

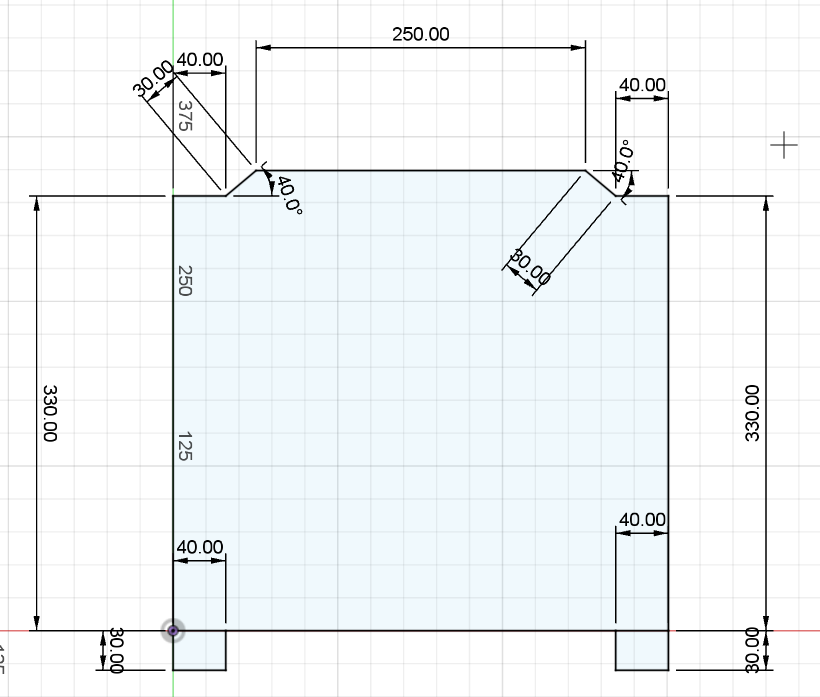

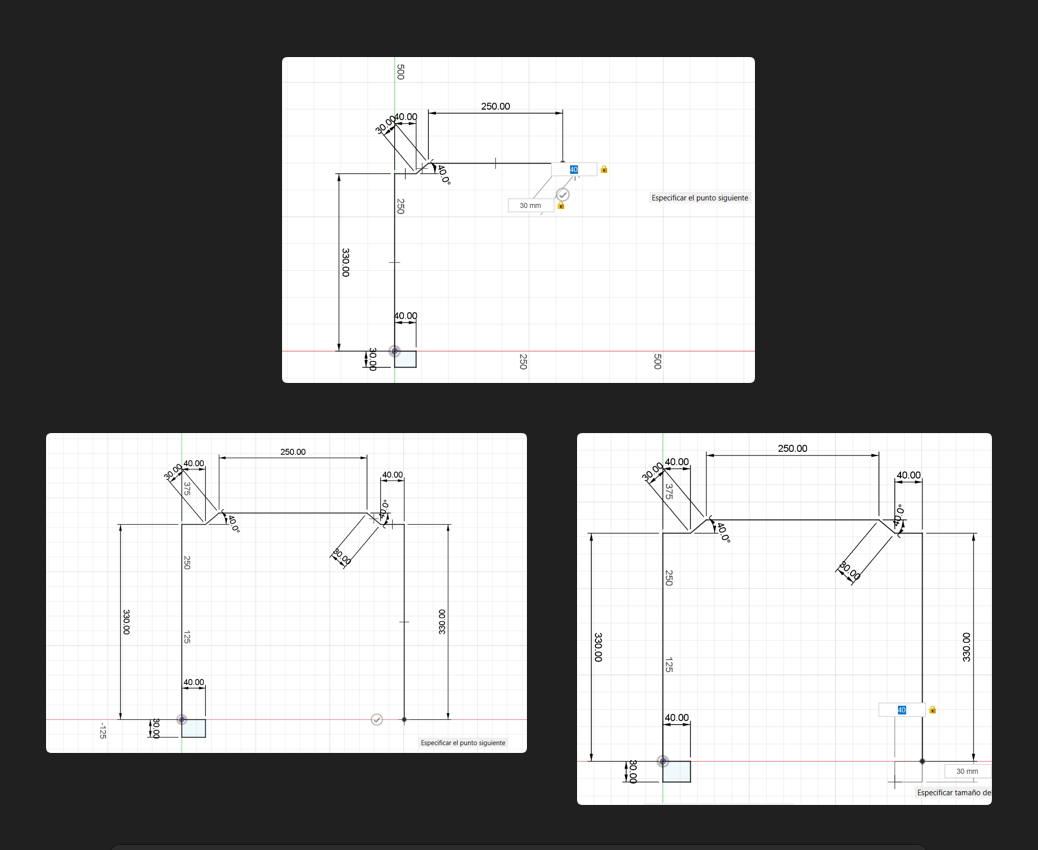

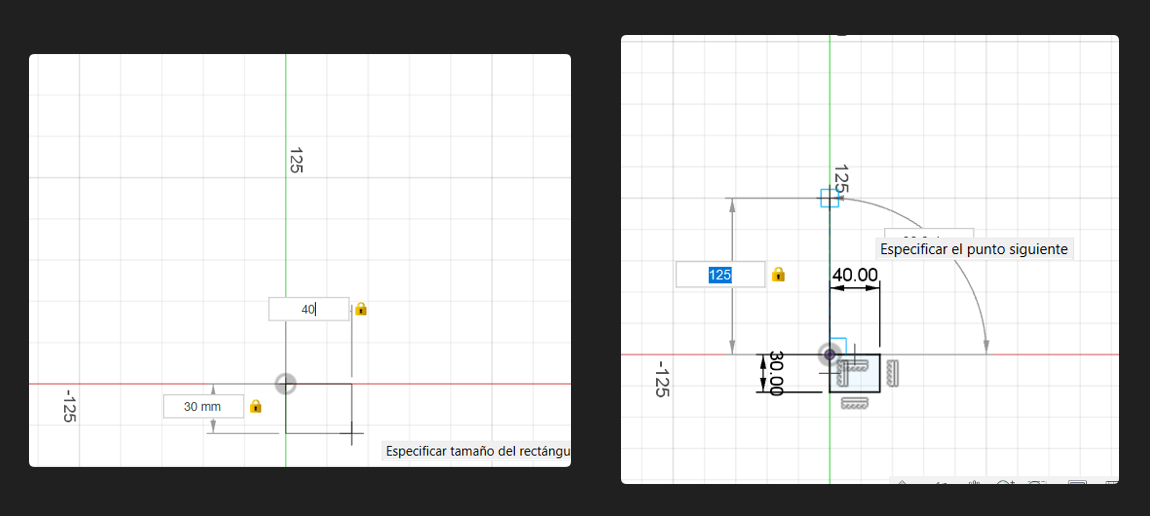

Comenzaremos con el primer plano que nos servirá de unión con otros.
- Comenzaremos usando la herramienta rectángulo (r) y las medidas serán de 30mm de alto y 40mm de ancho
- Luego procederemos a trazar una línea que mida 330mm hacia arriba y una línea de 40mm hacia la derecha.
- Seguiremos trazando una línea de 30mm con inclinación de 40 hacia arriba y trazaremos una línea de 250mm.
- Luego trazaremos una línea de 30mm con inclinación de 40 hacia abajo, trazaremos una línea de 40 mm hacia la derecha y una de 330 hacia abajo
- Ahora usaremos la herramienta rectángulo(r) donde aplicaremos las medidas de 30mm de alto y 40mm de ancho y para cerrar nuestro plano trazaremos una línea de 295.963 hacia la izquierda.
- Podemos suprimir algunas cotas y líneas que creemos que están obstruyendo en nuestro plano.

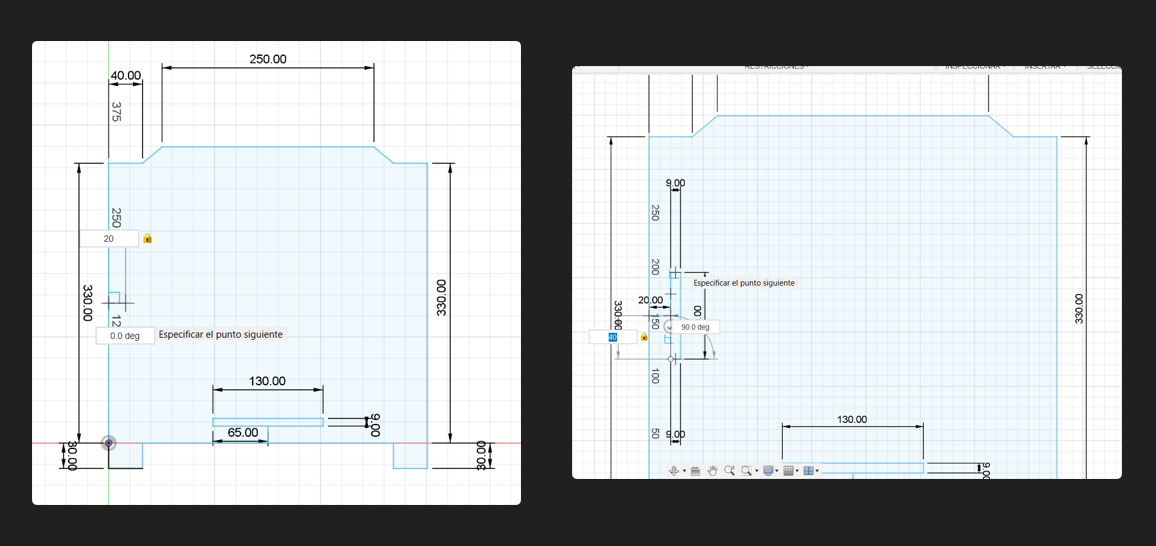

Una vez de haber cerrado nuestro plano comenzaremos hacer los agujeros con la herramienta de líneas, mientras lo hacemos podemos eliminar algunas cotas para que el plano no se vea muy saturado y podamos realizar el trabajo más rápido.
- Empezaremos en la parte inferior del plano y en el centro(para saber donde está el centro podemos mover con nuestro mouse en una línea y si aparece el triangulo ahí es el centro)trazaremos un línea hacia arriba que mida 20mm.
- Luego trazaremos una línea hacia la derecha que mida 65mm, hacia arriba 9mm, luego una línea que mida 130mm, hacia abajo 9mm y cerraremos trazando una línea de 65mm.
- Después en la parte izquierda del plano trazaremos una línea de 20mm en el centro, luego trazaremos una de 40 mm hacia arriba, a la derecha 9mm, luego una línea de 80mm hacia abajo, a la izquierda 9mm y cerraremos trazando una línea de 40mm hacia arriba.
- En la parte superior del plano trazaremos una línea de 39mm en el centro, seguiremos trazando una línea de 65mm a la derecha, hacia abajo 9mm, a la izquierda una línea de 130mm, hacia arriba 9mm y cerraremos trazando un línea de 65mm.
- Luego en la parte derecha del plano trazaremos una línea de 20mm en el centro, luego trazaremos una de 40 mm hacia arriba, a la izquierda 9mm, luego una línea de 80mm hacia abajo, a la derecha 9mm y cerraremos trazando una línea de 40mm hacia arriba.
- Una vez hecho esto podremos suprimir algunas cotas y líneas que creemos que están obstruyendo en nuestro plano y así ya hemos terminado nuestro primer plano.
Diseño Del Plano De Atrás
![pl art extr1.png](/proxy/?url=https://content.instructables.com/F8K/F1NE/LN8WIZBO/F8KF1NELN8WIZBO.png&filename=pl art extr1.png)
![pl art extr2.png](/proxy/?url=https://content.instructables.com/FJH/L7JA/LN8WIZBP/FJHL7JALN8WIZBP.png&filename=pl art extr2.png)
![pl art asp1.png](/proxy/?url=https://content.instructables.com/FGP/YXQU/LN8WIZBQ/FGPYXQULN8WIZBQ.png&filename=pl art asp1.png)
![pl art asp2.png](/proxy/?url=https://content.instructables.com/F76/YNOV/LN8WIZBR/F76YNOVLN8WIZBR.png&filename=pl art asp2.png)

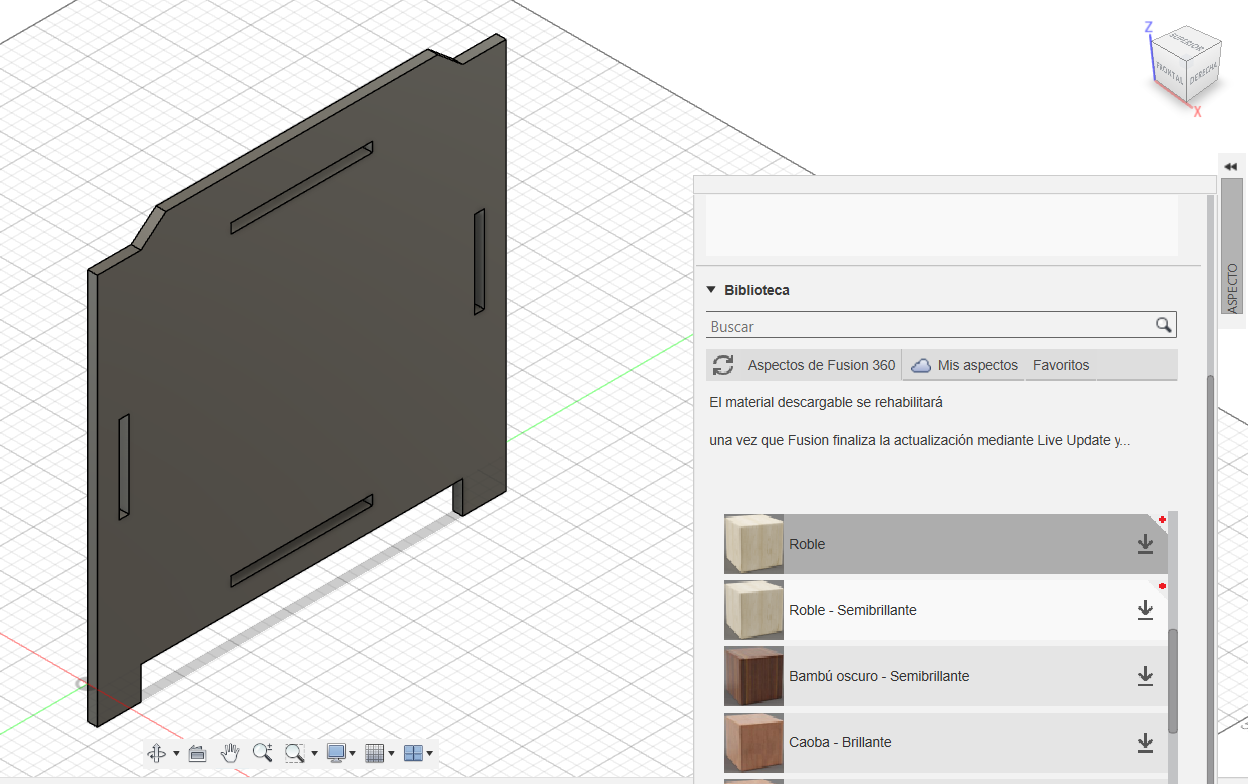

Luego de haber terminado el plano procederemos usando la herramienta Extruir(e) que sirve para poner el grosor del plano, en este plano el grosor será de 9mm y le damos aceptar para poder usar la otra herramienta Aspecto(a), con esta herramienta podemos darle el diseño que queremos, yo usaré madera-roble y una vez realizado todo esto tenemos que guardarlo para así usarlo después
Plano De Abajo
![pl aba inicio.png](/proxy/?url=https://content.instructables.com/FP8/VKAA/LN8WJ1ZS/FP8VKAALN8WJ1ZS.png&filename=pl aba inicio.png)
![u 1 2 3.png](/proxy/?url=https://content.instructables.com/FM9/TKQP/LN8WJ1NT/FM9TKQPLN8WJ1NT.png&filename=u 1 2 3.png)
![u 4 5.png](/proxy/?url=https://content.instructables.com/FZP/ZMP1/LN8WJ1NU/FZPZMP1LN8WJ1NU.png&filename=u 4 5.png)
![pl aba 6.png](/proxy/?url=https://content.instructables.com/F5O/EKVK/LN8WJ1NV/F5OEKVKLN8WJ1NV.png&filename=pl aba 6.png)
![u 7 8 9 10.png](/proxy/?url=https://content.instructables.com/FVA/9L0K/LN8WJ1NW/FVA9L0KLN8WJ1NW.png&filename=u 7 8 9 10.png)
![pl aba 11.png](/proxy/?url=https://content.instructables.com/FC2/8TO6/LN8WJ1NX/FC28TO6LN8WJ1NX.png&filename=pl aba 11.png)
![pl aba 12.png](/proxy/?url=https://content.instructables.com/F87/VIX8/LN8WJ1NY/F87VIX8LN8WJ1NY.png&filename=pl aba 12.png)

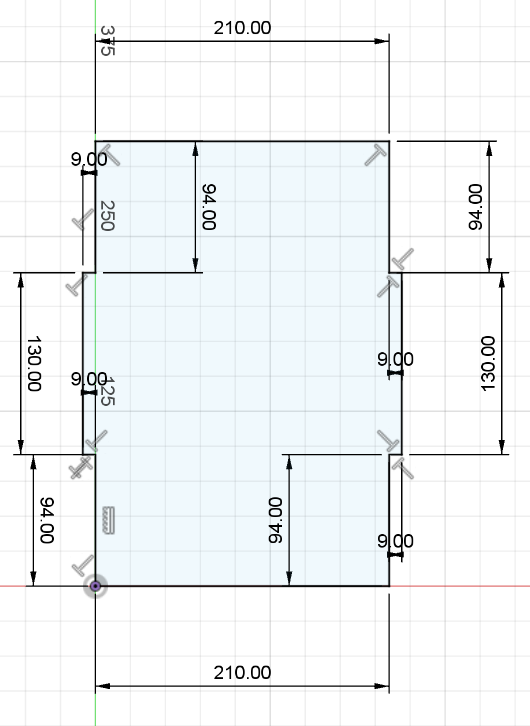

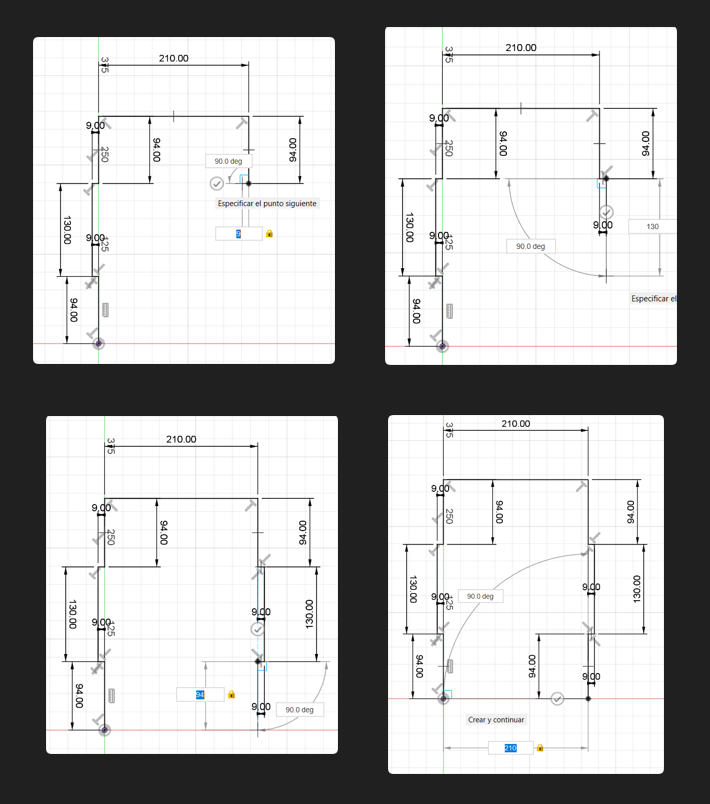

Ahora haremos el plano de abajo
- Tenemos que elegir la posición del plano, en este caso será en la parte inferior derecha.
- Trazaremos una línea hacia arriba que mida 94mm
- Luego trazaremos una línea hacia la izquierda que mida 9mm, hacia arriba 130mm y una de 9mm hacia la derecha.
- Continuaremos trazando una línea de 94mm hacia arriba, a la derecha 210mm y una línea hacia abajo de 94mm
- Seguiremos trazando una línea de 9mm hacia la derecha, hacia abajo 130mm y a la izquierda 9mm
- Procederemos usando la herramienta línea, hacia abajo 94mm y para cerrar el plano trazaremos una línea de 210mm.
- Una vez hecho las medidas correspondientes podemos dar como terminado el plano o boceto.
Diseño Del Plano De Abajo
![pl aba 13 (inclinacion).png](/proxy/?url=https://content.instructables.com/FU0/12Q5/LN8WJ1XT/FU012Q5LN8WJ1XT.png&filename=pl aba 13 (inclinacion).png)
![pl aba extr1.png](/proxy/?url=https://content.instructables.com/FYA/NLRZ/LN8WJ1XU/FYANLRZLN8WJ1XU.png&filename=pl aba extr1.png)
![pl aba extr2.png](/proxy/?url=https://content.instructables.com/FFB/WD7S/LN8WJ1XV/FFBWD7SLN8WJ1XV.png&filename=pl aba extr2.png)
![pl aba asp1.png](/proxy/?url=https://content.instructables.com/F5R/ZHMU/LN8WJ1XW/F5RZHMULN8WJ1XW.png&filename=pl aba asp1.png)
![pl aba asp2.png](/proxy/?url=https://content.instructables.com/F45/LGH9/LN8WJ1XX/F45LGH9LN8WJ1XX.png&filename=pl aba asp2.png)

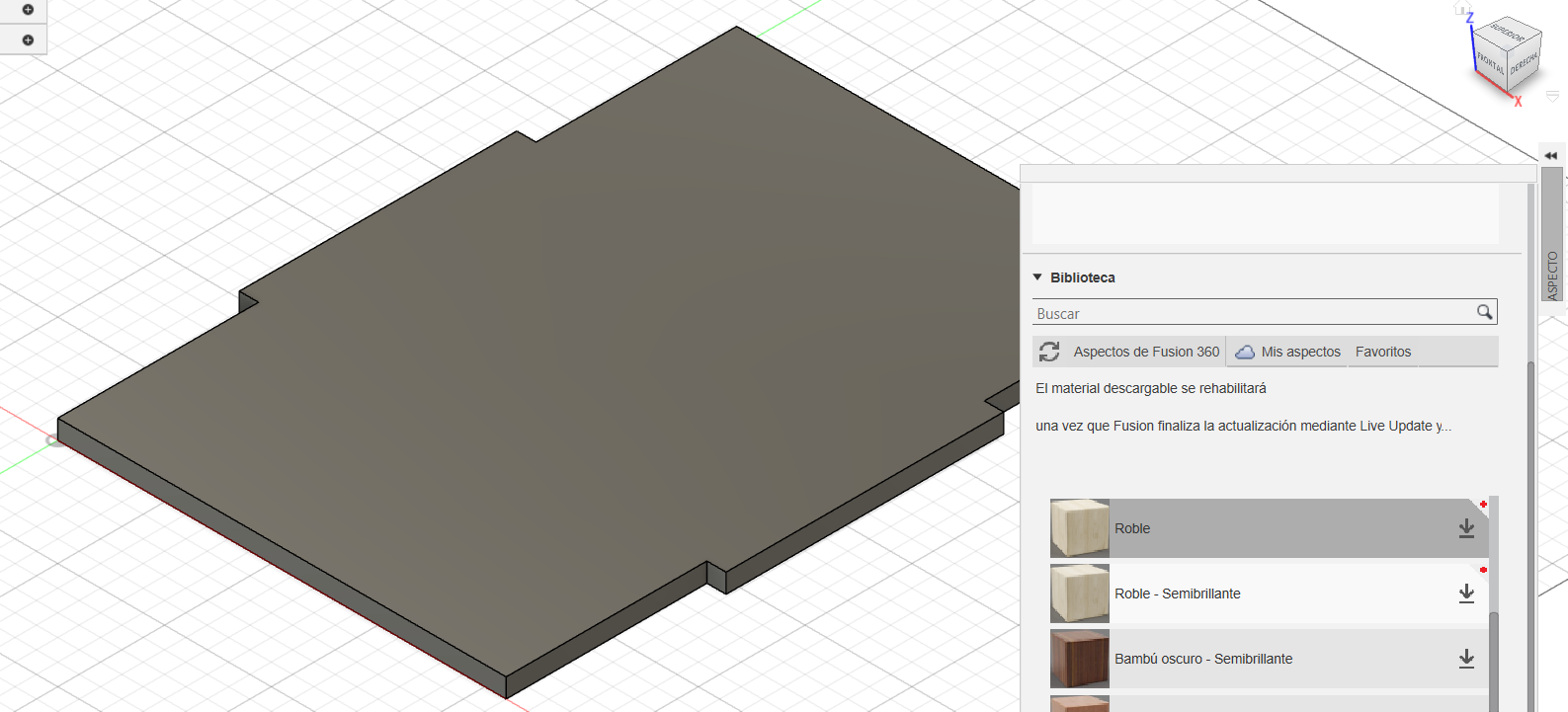

Una vez terminado el boceto procederemos a diseñarlo
- Usamos nuestra herramienta extruir(e) nos aparecerá una flechita si lo jalamos veremos que el grosor aumenta pero solo necesitamos 9mm de ancho y daremos aceptar, automáticamente aparecerá el grosor indicado que será fundamental para nuestro proyecto.
- Procederemos a usar nuestra herramienta aspecto(a) donde encontraremos varias opciones, elegiremos cualquiera que nos guste, puede ser la misma que la anterior.
Plano De La Derecha
![u 1 2.png](/proxy/?url=https://content.instructables.com/F8S/GH51/LN8WJ4YY/F8SGH51LN8WJ4YY.png&filename=u 1 2.png)
![u 3 4 5.png](/proxy/?url=https://content.instructables.com/FIZ/0NAV/LN8WJ4YZ/FIZ0NAVLN8WJ4YZ.png&filename=u 3 4 5.png)
![pl der 6.png](/proxy/?url=https://content.instructables.com/FJ3/ESDX/LN8WJ4Z0/FJ3ESDXLN8WJ4Z0.png&filename=pl der 6.png)
![u 7 8 9 10.png](/proxy/?url=https://content.instructables.com/FI5/1OWJ/LN8WJ4Z1/FI51OWJLN8WJ4Z1.png&filename=u 7 8 9 10.png)
![pl der 11.png](/proxy/?url=https://content.instructables.com/F16/CJ1Q/LN8WJ4Z2/F16CJ1QLN8WJ4Z2.png&filename=pl der 11.png)
![u 12 13 14.png](/proxy/?url=https://content.instructables.com/FBW/ETBM/LN8WJ4Z3/FBWETBMLN8WJ4Z3.png&filename=u 12 13 14.png)
![u 15 16 17 18.png](/proxy/?url=https://content.instructables.com/FS7/QES7/LN8WJ4Z4/FS7QES7LN8WJ4Z4.png&filename=u 15 16 17 18.png)
![pl der 22.png](/proxy/?url=https://content.instructables.com/FSZ/AYI1/LN8WJ51B/FSZAYI1LN8WJ51B.png&filename=pl der 22.png)
![pl der 23.png](/proxy/?url=https://content.instructables.com/FE3/RHSR/LN8WJ51C/FE3RHSRLN8WJ51C.png&filename=pl der 23.png)

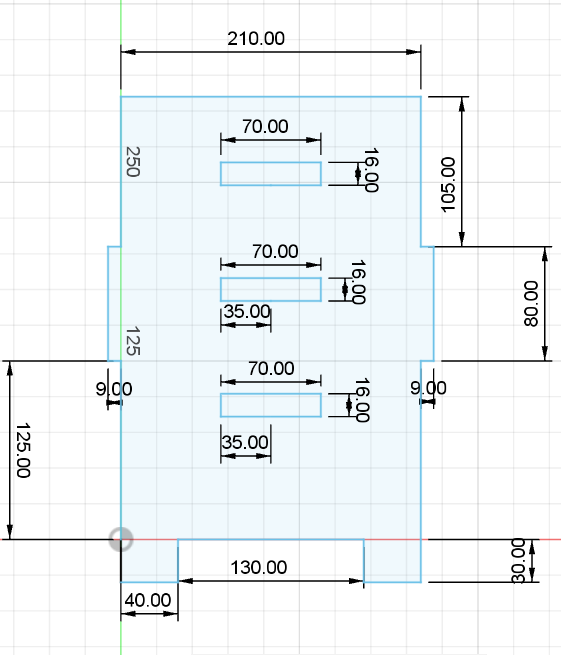

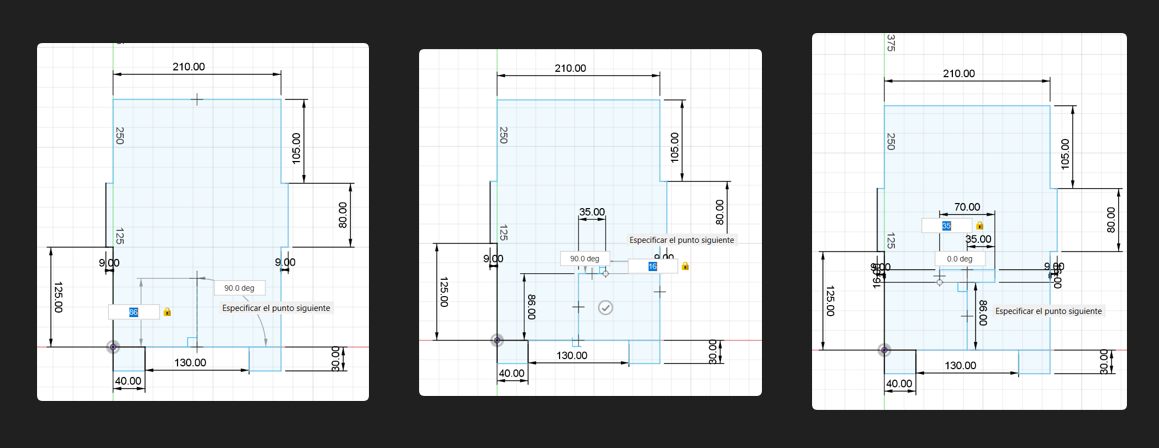

Ahora comenzaremos a realizar este plano que será la pared derecha de la casita para gatito.
- Empezaremos usando la herramienta rectángulo(r) al cuál sus medidas serán 30mm de alto y 40mm de ancho y luego trazaremos una línea de 125mm hacia arriba
- Después haremos una línea hacia la izquierda que mida 9mm, hacia arriba 80mm y a la derecha 9mm
- Luego una línea de 105mm hacia arriba y a la derecha 210mm.
- Continuaremos usando la herramienta línea, trazaremos una hacia la izquierda que mida 9mm, hacia arriba 80mm, a la derecha 9mm y hacia abajo una línea de 125mm hacia abajo.
- Procederemos a usar la herramienta rectángulo(r) y sus medidas serán 30mm de alto y 40mm de ancho, luego para terminar el plano lo cerraremos con una línea de 130mm.
Después de haber cerrado nuestro plano comenzaremos hacer los agujeros con la herramienta de líneas, mientras lo hacemos podemos eliminar algunas cotas para que el plano no se vea muy saturado y así no confundirlos mientras realizamos el proyecto.
- Ahora trazaremos una línea en la parte inferior de nuestro plano que tendrá como medida 86mm hacia arriba y en el centro; a la derecha 35mm, hacia arriba 16mm, a la izquierda 70mm, hacia abajo 16 y lo cerraremos con 35mm a la derecha así formamos un rectángulo
- El rectángulo que formamos en el anterior paso le trazamos una línea en el centro y esta medirá 65mm, luego trazaremos una línea de 35mm a la derecha, arriba 16mm, a la izquierda 70mm, abajo16mm, a la derecha 35mm.
- En el centro del rectángulo anterior trazaremos una línea que medirá 65mm, luego trazaremos una línea de 35mm a la derecha, arriba 16mm, a la izquierda 70mm, abajo16mm, a la derecha 35mm.
Y así terminamos nuestro plano
Diseño Del Plano De La Derecha
![pl der 24(inclinacion).png](/proxy/?url=https://content.instructables.com/FEK/3DN0/LN8WJ5OY/FEK3DN0LN8WJ5OY.png&filename=pl der 24(inclinacion).png)
![pl der ext1.png](/proxy/?url=https://content.instructables.com/F4L/PJXX/LN8WJ5OZ/F4LPJXXLN8WJ5OZ.png&filename=pl der ext1.png)
![pl der ext2.png](/proxy/?url=https://content.instructables.com/F4V/RAK8/LN8WJ5P0/F4VRAK8LN8WJ5P0.png&filename=pl der ext2.png)
![pl der asp1.png](/proxy/?url=https://content.instructables.com/FVR/NAGL/LN8WJ5P1/FVRNAGLLN8WJ5P1.png&filename=pl der asp1.png)
![pl der asp2.png](/proxy/?url=https://content.instructables.com/F2K/21KR/LN8WJ5P2/F2K21KRLN8WJ5P2.png&filename=pl der asp2.png)

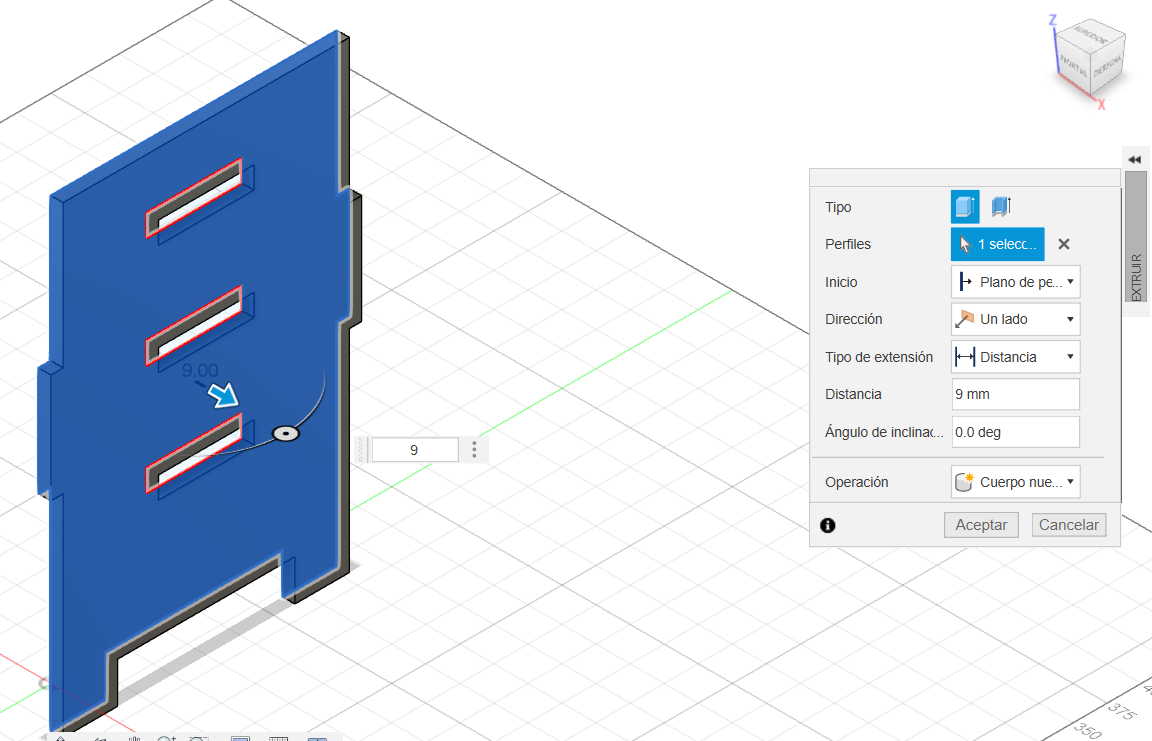

Ya que terminamos de realizar el boceto procederemos a usar las herramientas extruir(e) y aspecto(a).
- Extruir(e): Le ponemos el grosor de 9mm como en las anteriores.
- Aspecto(a): Usaremos esta herramienta para poder elegir el diseño que queramos, de preferencia que sea la que estábamos usando en las anteriores para que se vea mejor.
Plano Frontal
![u 123.png](/proxy/?url=https://content.instructables.com/FPV/IQMY/LN8WJ6CF/FPVIQMYLN8WJ6CF.png&filename=u 123.png)
![u 456.png](/proxy/?url=https://content.instructables.com/FNA/SR43/LN8WJ6CG/FNASR43LN8WJ6CG.png&filename=u 456.png)
![pl art7.png](/proxy/?url=https://content.instructables.com/F6K/Y6BE/LN8WJ6CH/F6KY6BELN8WJ6CH.png&filename=pl art7.png)
![pl art8.png](/proxy/?url=https://content.instructables.com/FSE/TEAS/LN8WJ6CI/FSETEASLN8WJ6CI.png&filename=pl art8.png)
![u 9 10 11.png](/proxy/?url=https://content.instructables.com/F4Q/UF86/LN8WJ6CJ/F4QUF86LN8WJ6CJ.png&filename=u 9 10 11.png)
![u 12 13.png](/proxy/?url=https://content.instructables.com/F9P/97PI/LN8WJ6CK/F9P97PILN8WJ6CK.png&filename=u 12 13.png)
![u 14 15 16 17.png](/proxy/?url=https://content.instructables.com/FLG/LZOT/LN8WJ6CL/FLGLZOTLN8WJ6CL.png&filename=u 14 15 16 17.png)
![pl art 18.png](/proxy/?url=https://content.instructables.com/FJ8/3X3Q/LN8WJ6CM/FJ83X3QLN8WJ6CM.png&filename=pl art 18.png)
![pl art 19.png](/proxy/?url=https://content.instructables.com/FLW/CNCX/LN8WJ6CN/FLWCNCXLN8WJ6CN.png&filename=pl art 19.png)
Luego de haber realizado los anteriores planos realizaremos este plano que se encontrará al frente.
- Empezaremos usando la herramienta rectángulo (r) y las medidas serán de 30mm de alto y 40mm de ancho
- Luego trazaremos una línea que mida 330mm hacia arriba y una línea de 40mm hacia la derecha.
- Continuaremos trazando una línea de 30mm con inclinación de 40 hacia arriba y trazaremos una línea de 250mm.
- Después trazaremos una línea de 30mm con inclinación de 40 hacia abajo, trazaremos una línea de 40 mm hacia la derecha y una de 330 hacia abajo
- Ahora procederemos a usar la herramienta rectángulo(r) donde pondremos las medidas de 30mm de alto y 40mm de ancho y para cerrar nuestro plano trazaremos una línea de 295.963 hacia la izquierda.
- Podemos suprimir algunas cotas y líneas para no confundirnos con las otras medidas que veremos después.
Cuando terminamos nuestro plano comenzaremos hacer los agujeros con la herramienta de líneas, mientras lo hacemos podemos eliminar algunas cotas para que el plano no se vea muy saturado y podamos realizar el trabajo más rápido.
- Comenzaremos en la parte inferior del plano y en el centro trazaremos un línea hacia arriba que mida 20mm.
- Luego continuaremos trazando una línea hacia la derecha que mida 65mm, hacia arriba 9mm, luego una línea que mida 130mm, hacia abajo 9mm y cerraremos trazando una línea de 65mm.
- Trazaremos una línea en la parte izquierda del plano que mida 20mm en el centro, luego una de 40 mm hacia arriba, a la derecha 9mm, después una línea de 80mm hacia abajo, a la izquierda 9mm y cerraremos trazando una línea de 40mm hacia arriba.
- En la parte superior del plano trazaremos una línea de 39mm en el centro, seguiremos trazando una línea de 65mm a la derecha, hacia abajo 9mm, a la izquierda una línea de 130mm, hacia arriba 9mm y cerraremos trazando un línea de 65mm.
- Luego en la parte derecha del plano trazaremos una línea de 20mm en el centro, luego trazaremos una de 40 mm hacia arriba, a la izquierda 9mm, luego una línea de 80mm hacia abajo, a la derecha 9mm y cerraremos trazando una línea de 40mm hacia arriba.
- Una vez hecho esto podremos suprimir algunas cotas y líneas que creemos que están obstruyendo en nuestro plano y así ya hemos terminado la cara frontal del plano.
Diseño Del Plano Frontal
![pl art extr1.png](/proxy/?url=https://content.instructables.com/F4V/MBT4/LN8WJ6S8/F4VMBT4LN8WJ6S8.png&filename=pl art extr1.png)
![pl art extr2.png](/proxy/?url=https://content.instructables.com/FUP/R34V/LN8WJ6S9/FUPR34VLN8WJ6S9.png&filename=pl art extr2.png)
![pl art asp1.png](/proxy/?url=https://content.instructables.com/FLG/6IKX/LN8WJ6SA/FLG6IKXLN8WJ6SA.png&filename=pl art asp1.png)
![pl art asp2.png](/proxy/?url=https://content.instructables.com/FXZ/ZD9B/LN8WJ6SB/FXZZD9BLN8WJ6SB.png&filename=pl art asp2.png)
Como terminamos nuestro boceto comenzaremos a usar las herramientas de diseño.
- Lo que haremos será usar la herramienta extruir(e) y colocar la medida de 3mm para que pueda encajar con los demás.
- Luego usaremos la herramienta aspecto(a) y colocaremos el diseño que más me guste, de preferencia usen el diseño anterior para que se vea mejor.
Le daremos a la opción guardar para que no se nos borre el proyecto y podamos realizar el siguiente paso.
Diseño De Gato
![u 1 2 3.png](/proxy/?url=https://content.instructables.com/F3F/Q0QV/LN8WJ7KD/F3FQ0QVLN8WJ7KD.png&filename=u 1 2 3.png)
![u 4 5.png](/proxy/?url=https://content.instructables.com/FEK/8088/LN8WJ7KI/FEK8088LN8WJ7KI.png&filename=u 4 5.png)
![dib fron 6.png](/proxy/?url=https://content.instructables.com/FJX/1ARY/LN8WJ7KL/FJX1ARYLN8WJ7KL.png&filename=dib fron 6.png)
![u 7 8.png](/proxy/?url=https://content.instructables.com/FAI/DP9S/LN8WJ7KM/FAIDP9SLN8WJ7KM.png&filename=u 7 8.png)
![u 9 10.png](/proxy/?url=https://content.instructables.com/F1B/4NHK/LN8WJ7KP/F1B4NHKLN8WJ7KP.png&filename=u 9 10.png)
![dib fron 12.png](/proxy/?url=https://content.instructables.com/FL5/96O6/LN8WJ7KQ/FL596O6LN8WJ7KQ.png&filename=dib fron 12.png)
![dib fron 13.png](/proxy/?url=https://content.instructables.com/FET/R4R4/LN8WJ7KR/FETR4R4LN8WJ7KR.png&filename=dib fron 13.png)
Una vez de haber terminado el plano frontal y de haberlo guardado seleccionaremos una imagen, en este caso usaré una que tenga la silueta de un felino, este será la puerta donde nuestro gatito podrá ingresar.
- Tendremos que seleccionar la opción insertar- lienzos y seleccionar la imagen que queremos como puerta para nuestro felino.
- Hacemos clic en el plano u boceto para que aparezca la imagen, podremos girarlo y adecuar el tamaño que mejor nos convenga y lo colocamos en la parte central de nuestro plano.
- Luego comenzaremos a crear líneas con la herramienta Lineal(l) y para las curvas la herramienta Spline (Ctrl + /) y para usar tenemos que acercarnos más a la imagen con la ayuda del mause para tener mejores resultados y usar la opción retroceder si nos equivocamos.
- Para eliminar la imagen necesitamos seleccionar la opción Lienzos que se encuentra en la parte derecha, al seleccionarlo ponemos ocultar y así ya no veremos la imagen, lo que veremos será los trazos que habíamos realizado.
- Para ocultar los puntos seleccionamos la opción Paleta de boceto y entre sus opciones le quitamos el check a Puntos y así desaparecerán los puntos de nuestro boceto. Una vez terminado lo guardamos.
Plano De La Izquierda
![u 1 2.png](/proxy/?url=https://content.instructables.com/FTX/TF6P/LN8WJ82P/FTXTF6PLN8WJ82P.png&filename=u 1 2.png)
![u 3 4 5.png](/proxy/?url=https://content.instructables.com/F8Z/AFXL/LN8WJ82V/F8ZAFXLLN8WJ82V.png&filename=u 3 4 5.png)
![pl der 6.png](/proxy/?url=https://content.instructables.com/F5Y/TGE4/LN8WJ82W/F5YTGE4LN8WJ82W.png&filename=pl der 6.png)
![u 7 8 9 10.png](/proxy/?url=https://content.instructables.com/FYX/POZH/LN8WJ82X/FYXPOZHLN8WJ82X.png&filename=u 7 8 9 10.png)
![pl der 11.png](/proxy/?url=https://content.instructables.com/FND/KPO7/LN8WJ82Y/FNDKPO7LN8WJ82Y.png&filename=pl der 11.png)
![u 12 13 14.png](/proxy/?url=https://content.instructables.com/FUY/7QOS/LN8WJ82Z/FUY7QOSLN8WJ82Z.png&filename=u 12 13 14.png)
![u 15 16 17 18.png](/proxy/?url=https://content.instructables.com/FHQ/QREI/LN8WJ835/FHQQREILN8WJ835.png&filename=u 15 16 17 18.png)
![pl der 22.png](/proxy/?url=https://content.instructables.com/FMN/S3LE/LN8WJ836/FMNS3LELN8WJ836.png&filename=pl der 22.png)
![pl der 23.png](/proxy/?url=https://content.instructables.com/FNE/XI9V/LN8WJ837/FNEXI9VLN8WJ837.png&filename=pl der 23.png)
Luego empezaremos hacer este plano que estará situado como la pared izquierda de la casita que haremos para nuestro felino.
- Comenzaremos usando la herramienta rectángulo(r) al cuál sus medidas serán 30mm de alto y 40mm de ancho y luego trazaremos una línea de 125mm hacia arriba
- Continuaremos haciendo una línea hacia la izquierda que mida 9mm, hacia arriba 80mm y a la derecha 9mm
- Luego una línea de 105mm hacia arriba y a la derecha 210mm.
- Después usaremos la herramienta lineal, trazaremos una hacia la izquierda que mida 9mm, hacia arriba 80mm, a la derecha 9mm y hacia abajo una línea de 125mm hacia abajo.
- Procederemos a usar la herramienta rectángulo(r) y sus medidas serán 30mm de alto y 40mm de ancho, luego para terminar el plano lo cerraremos con una línea de 130mm.
Después de haber terminado nuestro plano comenzaremos hacer los agujeros con la herramienta lineal(L), mientras lo hacemos podemos eliminar algunas cotas para que el plano no se vea muy saturado y así no confundirlos mientras realizamos el proyecto.
- Comenzaremos a trazar una línea en la parte inferior de nuestro plano que tendrá como medida 86mm hacia arriba y en el centro; a la derecha 35mm, hacia arriba 16mm, a la izquierda 70mm, hacia abajo 16 y lo cerraremos con 35mm a la derecha así formamos un rectángulo
- El rectángulo que formamos en el anterior paso le trazamos una línea en el centro y esta medirá 65mm, luego trazaremos una línea de 35mm a la derecha, arriba 16mm, a la izquierda 70mm, abajo16mm, a la derecha 35mm.
- En el centro del rectángulo anterior trazaremos una línea que medirá 65mm, luego trazaremos una línea de 35mm a la derecha, arriba 16mm, a la izquierda 70mm, abajo16mm, a la derecha 35mm.
Así concluimos con terminar este plano
Diseño Del Plano De La Izquierda
![pl der ext1.png](/proxy/?url=https://content.instructables.com/FOS/VTAD/LN8WJ8UV/FOSVTADLN8WJ8UV.png&filename=pl der ext1.png)
![pl der ext2.png](/proxy/?url=https://content.instructables.com/F0C/E2JW/LN8WJ8UW/F0CE2JWLN8WJ8UW.png&filename=pl der ext2.png)
![pl der asp1.png](/proxy/?url=https://content.instructables.com/F9Z/CB6O/LN8WJ8V2/F9ZCB6OLN8WJ8V2.png&filename=pl der asp1.png)
![pl der asp2.png](/proxy/?url=https://content.instructables.com/FDW/8OF8/LN8WJ8V3/FDW8OF8LN8WJ8V3.png&filename=pl der asp2.png)
Comenzaros a diseñar nuestro plano una vez de haber terminado, ahora proseguiremos a usar las herramientas extruir(e) y aspecto(a).
- Extruir(e): Empezaremos a colocar 9mm para el ancho así podrá encajar con las demás piezas
- Aspecto(a): Le pondremos el diseño que queramos, para que se vea igual elegiré el anterior.
Plano De Arriba
![u 1 2 3.png](/proxy/?url=https://content.instructables.com/FAQ/QIWT/LN8WJ96S/FAQQIWTLN8WJ96S.png&filename=u 1 2 3.png)
![u 4 5.png](/proxy/?url=https://content.instructables.com/FA8/TG9W/LN8WJ96T/FA8TG9WLN8WJ96T.png&filename=u 4 5.png)
![pl aba 6.png](/proxy/?url=https://content.instructables.com/F5N/O448/LN8WJ96U/F5NO448LN8WJ96U.png&filename=pl aba 6.png)
![u 7 8 9 10.png](/proxy/?url=https://content.instructables.com/FUB/1O4F/LN8WJ96V/FUB1O4FLN8WJ96V.png&filename=u 7 8 9 10.png)
![pl aba 11.png](/proxy/?url=https://content.instructables.com/FWT/XCXG/LN8WJ971/FWTXCXGLN8WJ971.png&filename=pl aba 11.png)
![pl aba 12.png](/proxy/?url=https://content.instructables.com/F5K/POHE/LN8WJ972/F5KPOHELN8WJ972.png&filename=pl aba 12.png)
Nos toca hacer el plano será el techo para la casita del gatito
- Comenzaremos a trazar una línea hacia arriba donde va a medir 94mm
- Después trazaremos una línea hacia la izquierda que mida 9mm, hacia arriba 130mm y una de 9mm hacia la derecha.
- Luego trazaremos una línea de 94mm hacia arriba, a la derecha 210mm y una línea hacia abajo de 94mm
- Continuaremos trazando una línea de 9mm hacia la derecha, hacia abajo 130mm y a la izquierda 9mm
- Procederemos usando la herramienta línea, hacia abajo 94mm y para cerrar el plano trazaremos una línea de 210mm.
- Una vez hecho las medidas correspondientes podemos dar como terminado el plano o boceto.
Diseño Del Plano De Arriba
![pl aba 13 (inclinacion).png](/proxy/?url=https://content.instructables.com/F6P/0UL9/LN8WJ9QZ/F6P0UL9LN8WJ9QZ.png&filename=pl aba 13 (inclinacion).png)
![pl aba extr1.png](/proxy/?url=https://content.instructables.com/F4X/NV4V/LN8WJ9MR/F4XNV4VLN8WJ9MR.png&filename=pl aba extr1.png)
![pl aba extr2.png](/proxy/?url=https://content.instructables.com/FMM/SZPR/LN8WJ9MS/FMMSZPRLN8WJ9MS.png&filename=pl aba extr2.png)
![pl aba asp1.png](/proxy/?url=https://content.instructables.com/FZS/VM3W/LN8WJ9MY/FZSVM3WLN8WJ9MY.png&filename=pl aba asp1.png)
![pl aba asp2.png](/proxy/?url=https://content.instructables.com/FIJ/EEE2/LN8WJ9MZ/FIJEEE2LN8WJ9MZ.png&filename=pl aba asp2.png)
Como terminamos de hacer el plano procederemos a diseñarlo
- Extruir(e):Le colocamos el grosor de 9mm ya que ese será el grosor con el que trabajaremos para nuestro proyecto.
- Aspecto(a): Usaremos esta herramienta para poder elegir el diseño que queramos, de preferencia que sea la que estábamos usando en las anteriores para que se vea mejor.
Ensamblar Los Planos
![uni 1.png](/proxy/?url=https://content.instructables.com/FHE/HQOI/LNAC0ZW2/FHEHQOILNAC0ZW2.png&filename=uni 1.png)
![uni2.png](/proxy/?url=https://content.instructables.com/FTX/MD2W/LNAC0ZW3/FTXMD2WLNAC0ZW3.png&filename=uni2.png)
![uni 3.png](/proxy/?url=https://content.instructables.com/FPL/90PC/LNAC101N/FPL90PCLNAC101N.png&filename=uni 3.png)
![u 4 5 6.png](/proxy/?url=https://content.instructables.com/FSB/R6RG/LNAC101O/FSBR6RGLNAC101O.png&filename=u 4 5 6.png)
![uni 7.png](/proxy/?url=https://content.instructables.com/FJN/VYGL/LNAC101P/FJNVYGLLNAC101P.png&filename=uni 7.png)
![u 8 9 10.png](/proxy/?url=https://content.instructables.com/F1T/25SB/LNAC101Q/F1T25SBLNAC101Q.png&filename=u 8 9 10.png)
![uni 11.png](/proxy/?url=https://content.instructables.com/FQX/X2OK/LNAC101R/FQXX2OKLNAC101R.png&filename=uni 11.png)
![u 12 13 14.png](/proxy/?url=https://content.instructables.com/FDZ/WAYN/LNAC101S/FDZWAYNLNAC101S.png&filename=u 12 13 14.png)
![uni 15.png](/proxy/?url=https://content.instructables.com/F00/M76W/LNAC101T/F00M76WLNAC101T.png&filename=uni 15.png)
![u 16 17 18.png](/proxy/?url=https://content.instructables.com/FDX/1YZN/LNAC101U/FDX1YZNLNAC101U.png&filename=u 16 17 18.png)
![uni 19.png](/proxy/?url=https://content.instructables.com/F21/FWYT/LNAC101V/F21FWYTLNAC101V.png&filename=uni 19.png)
![u 20 21 22.png](/proxy/?url=https://content.instructables.com/FAH/BNFR/LNAC101W/FAHBNFRLNAC101W.png&filename=u 20 21 22.png)
![uni 23.png](/proxy/?url=https://content.instructables.com/F1G/BE68/LNAC101X/F1GBE68LNAC101X.png&filename=uni 23.png)
![u 24 25.png](/proxy/?url=https://content.instructables.com/FES/LXAK/LNAC101Y/FESLXAKLNAC101Y.png&filename=u 24 25.png)

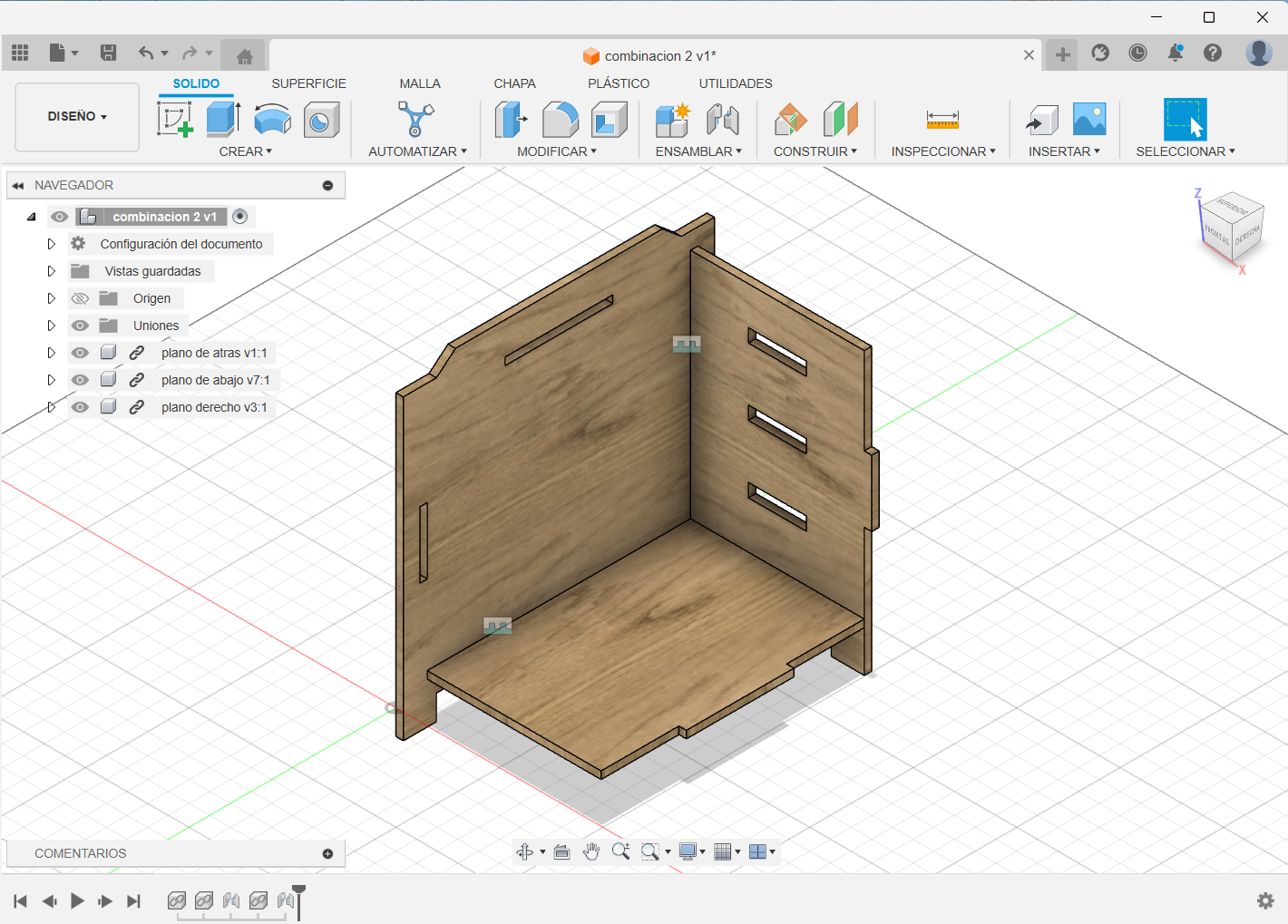

Para este paso uniremos todos lo que hemos trabajado y podremos formar la casita para nuestro felino.
- Abriremos una nueva ventana para y guardaremos la pagina para poder ensamblar.

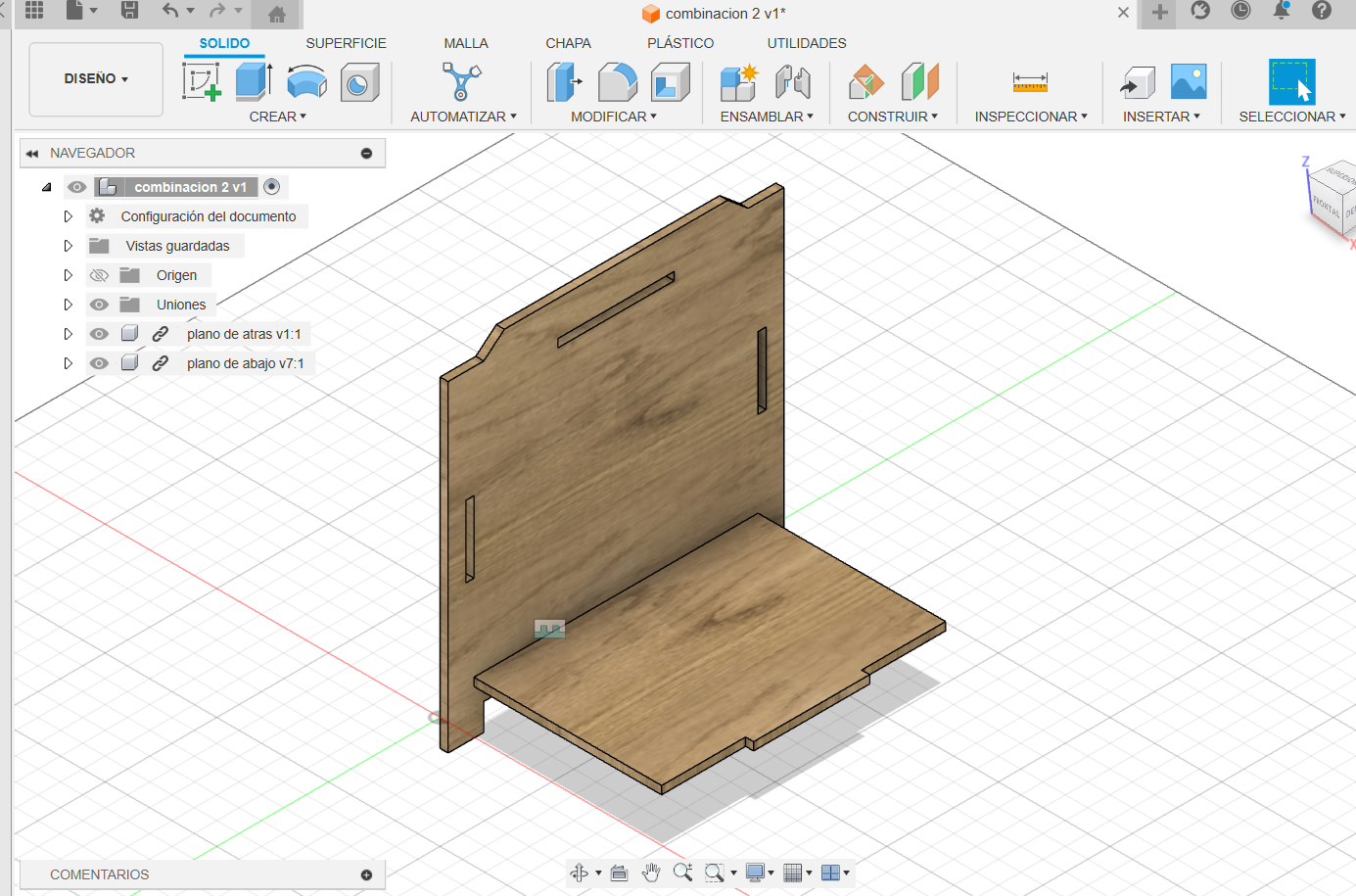

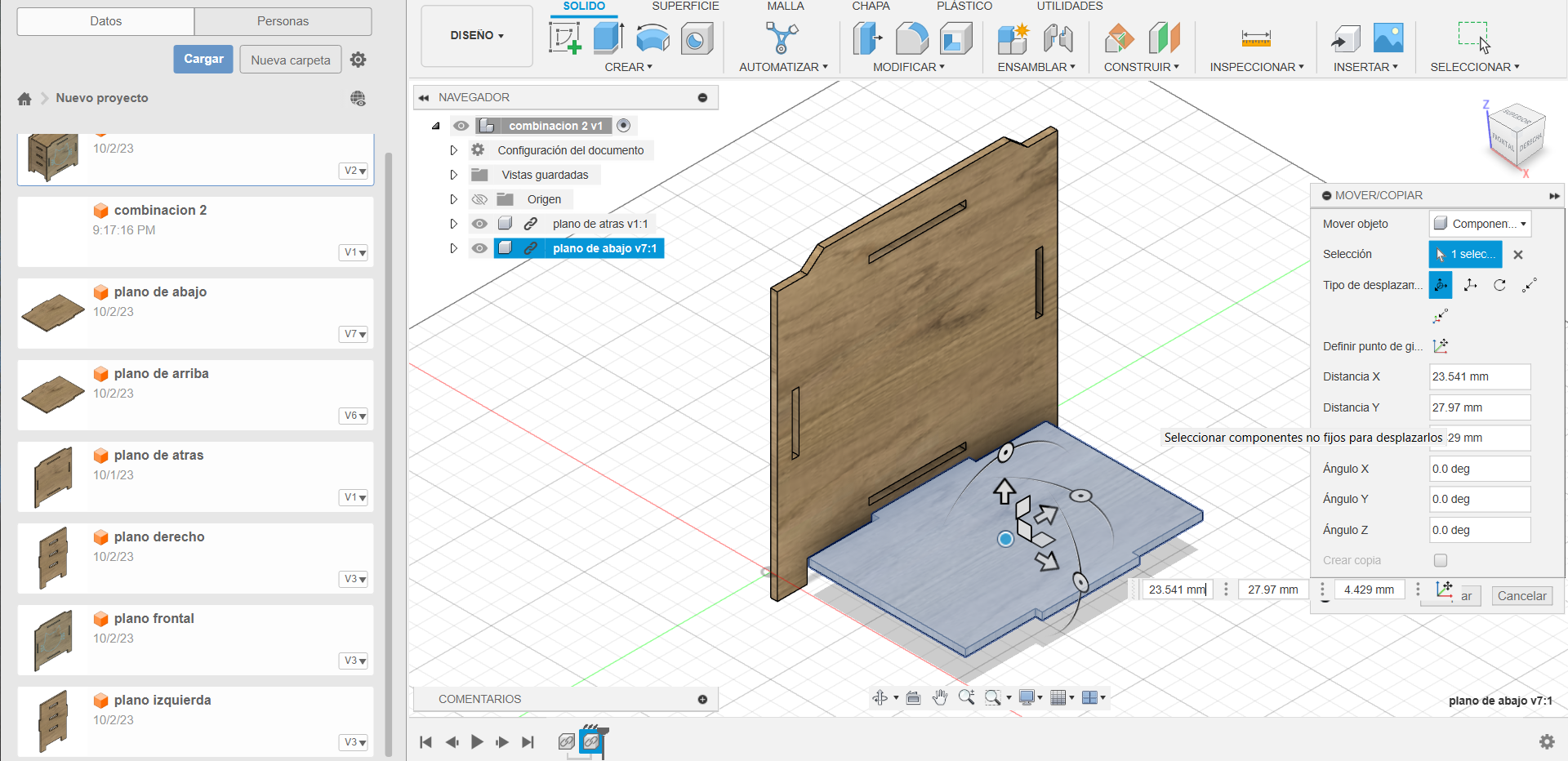

- Luego una vez hecho eso podemos arrastras nuestro primer trabajo que es el Plano de atrás y también el Plano de abajo los vamos a unir con la opción ensamblar - unión, podemos acercarnos a la imagen, usar la herramienta encuadre, órbita para poder unirlos mejor y así podemos unir todos nuestros trabajos.
- Para ocultar lo que no queremos que se vea le ponemos clic derecho y ponemos la opción Mostrar/ocultar, para que se vea mejor.
- Terminamos de unir, ya tenemos el diseño para la casita de nuestro felino.
Cortadora Láser
![imag para maquina laser.png](/proxy/?url=https://content.instructables.com/FWK/526T/LNAC19WG/FWK526TLNAC19WG.png&filename=imag para maquina laser.png)
Cuando hemos terminado el ensamble de las pizzas iremos a cada trabajo y al lado izquierdo encontraremos la opción de Bocetos le daremos clic derecho y elegimos la opción Guardar como DXF, este paso es muy importante ya que con eso puedes ir a la cortadora láser y podrás tener la casita de tu felino en físico podrás armarlo como si fuera un rompecabezas y tu mascota te lo agradecerá, podrás ponerle una camita para que pueda dormir más cómoda tu mascota, sin más que decir les agradezco que hicieran este maravilloso proyecto y que tengan un buen día.
