Casa Para Perro

El presente proyecto es un producto desarrollado a través del software Fusion 360, el cuál cuenta con seis piezas, de las cuales tres serán duplicadas, esta es la forma del diseño para facilitar su producción en caso se concrete como proyecto. Casa para perro es el nombre del objeto que se observa en la imagen, el cuál esta diseñado esencialmente para mascotas pequeñas, enfatizando en la comodidad de la mascota y evitar que tenga algún problema por falta de espacio o acumulación de calor.

Esta cara se diseño a través de un conjunto de líneas en el sketch, las medidas a gran escala son altura 750mm y ancho 700mm, se trabajo con un espesor de 12mm, en los costados cada proporción incluyendo la del medio mide 200mm y la proporción superior de 50mm.

Las medidas de la cara lateral son, altura 600mm y ancho de 976mm, el espesor es de 12mm, los macho de los costados tienen una salida de 12mm, cabe resaltar que los lados de la "recta" que mide la altura son de 200mm cada uno.

La cara lateral 2 cuenta con un ancho de 1000mm y una altura 162mm, los machos que sobrantes tienen una altura de 12mm y un ancho de 200mm, los lados a estos macho miden 400mm, el espesor de la pieza es de 12mm.

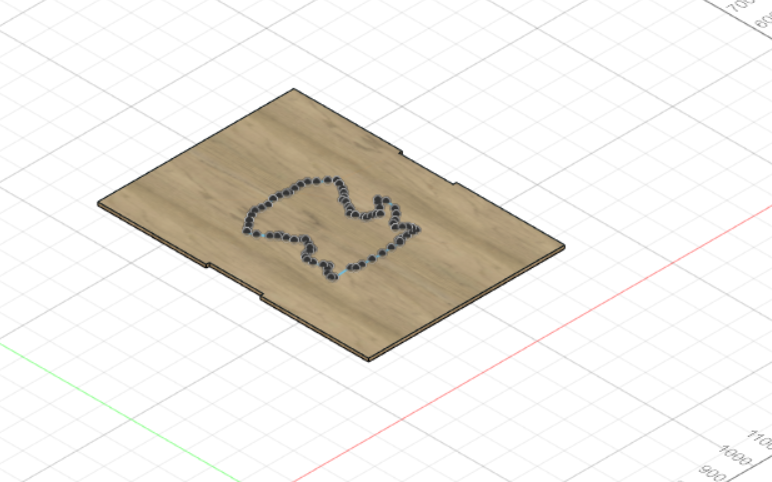

La cara superior tiene una altura de 10000mm y un ancho de 724mm, en los lado las hembras cuentan con una profundidad de 12mm y una altura de 200mm, los lados a las hembras cuentan con 400mm de dimensión. El espesor de la pieza es de 12mm.

Esta pieza cuenta con un ancho de 1000mm y una altura de 50mm, las hembras en el centro tienen 12mm de altura y un ancho de 200mm, los lados a sus costados cuentan con 400mm de dimensión, el espesor de la pieza es de 12mm.

La pieza cuenta con una altura de 750mm y un año de 800mm, la parte superior con un ancho de 700mm y las caras superiores de los costados con 50mm cada una. La distancia entre la parte superior y las caras superiores es de 150mm, las hembras en los lados tienen una profundidad de 12mm y una altura de 200mm, esta última medida es la misma para los lados aledaños a las hembras.

Para el inicio del ensamble se abrió una pestaña nueva y se guardo como "ensamble" en donde se seleccionó cada pieza anterior y se "jaló" hacía la pantalla para que apareciera, una vez que todas las piezas se encuentren, se seleccionó y se arrastro hacia la pantalla siguientes piezas: cara lateral, cara superior - costado y cara lateral 2.

Una vez al tener la cantidad de piezas necesarias para formar el objeto completo, se seleccionó la opción ENSAMBLAR - UNIÓN en dónde se seleccionó primero la cara frontal, es decir un punto de referencia para que este sea unido con la cara lateral, luego se procedió a unir la otra cara lateral de igual forma, se continuó hasta unir como última pieza la cara superior en donde se encuentra el logo.
