Casa Para Pajaros

Bienvenidos a este proyecto, a cual realizaremos una caja para pajaritos para ello debemos ejecutar los siguientes pasos que se encontrara a continuación. Espero que cada paso del instructable sea fácil de entender y aplicar.

• Computadora
• Fusion 360 (plataforma de software)
• Máquina Fresadora
• MDM de 9mm
• Un palo de madera de 8mm de diámetro y de largo 55mm (5.5cm)

En primer lugar debemos ingresar a Autodesk fusion 360.

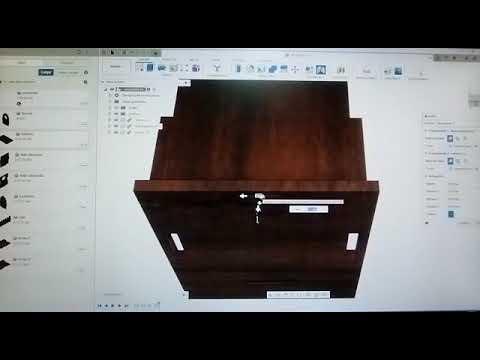

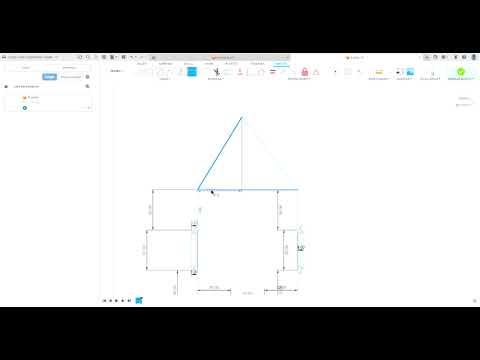

Lo siguiente lo encontraras en el video.

Estos diseños nos ayudara a plasmar con mayor facilitar para que nosotros podamos avanzar mas rápido el proceso de la construcción de casa para pájaros.

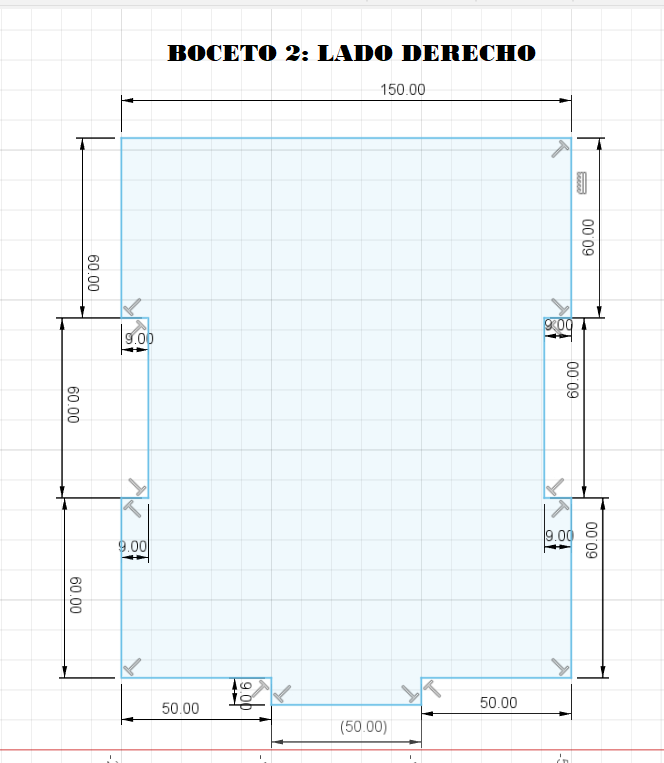

Primero ponemos en crear boceto y con la líneas comenzamos formar la estructura que queros para nuestro boceto requerido. Presionamos en Terminar boceto. Posteriormente, seleccionaremos toda la figura y presionaremos en la parte de Crear y nos dirigiremos hacia Extruir, donde colocaremos el grosor de nuestra cara, el cual será de 9mm (esto a partir del grosor de nuestro material).

• Guardaremos como lado derecho

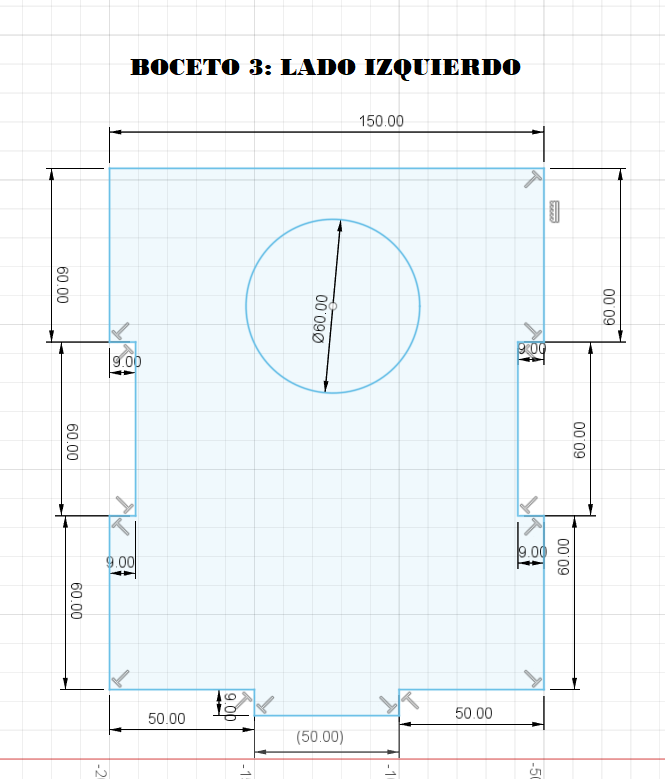

• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

• Guardaremos como lado izquierdo

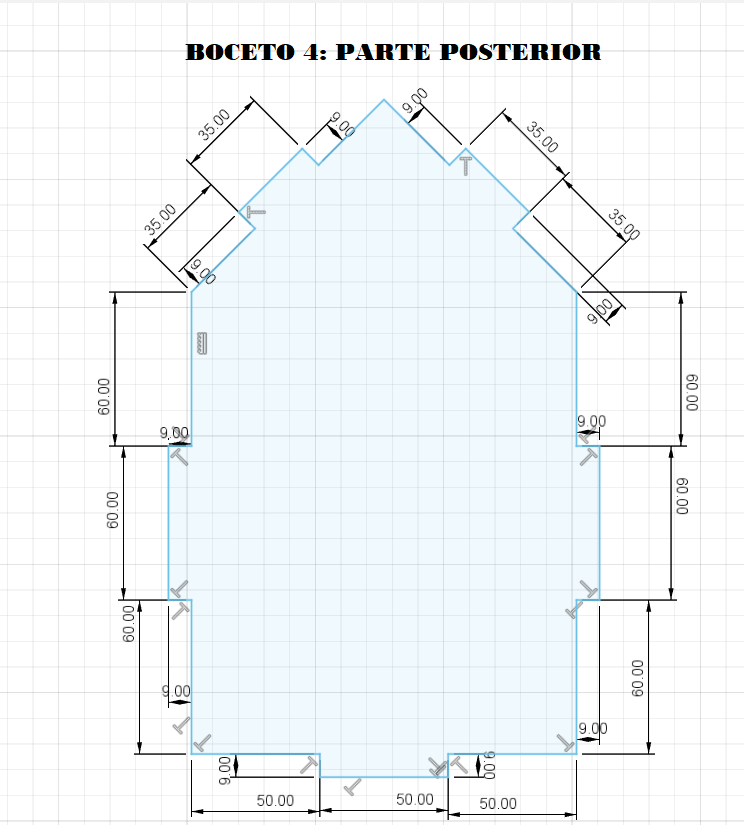

• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

• Guardaremos como parte posterior o parte de atrás.

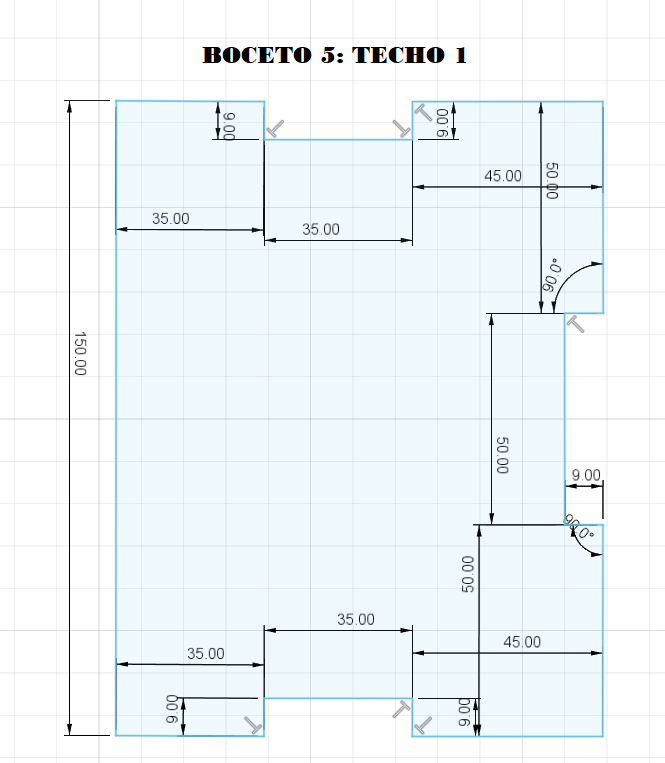

• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

• Guardaremos como techo izquierdo
• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

• Guardaremos como techo derecho.
• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

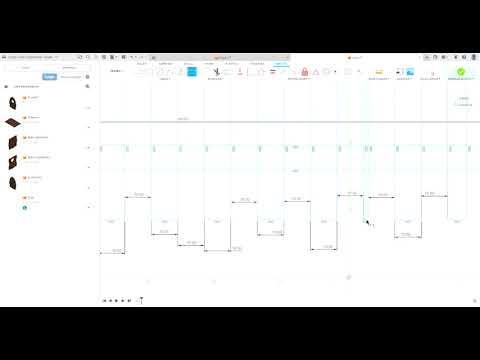

• Guardaremos como malla o reja.
• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

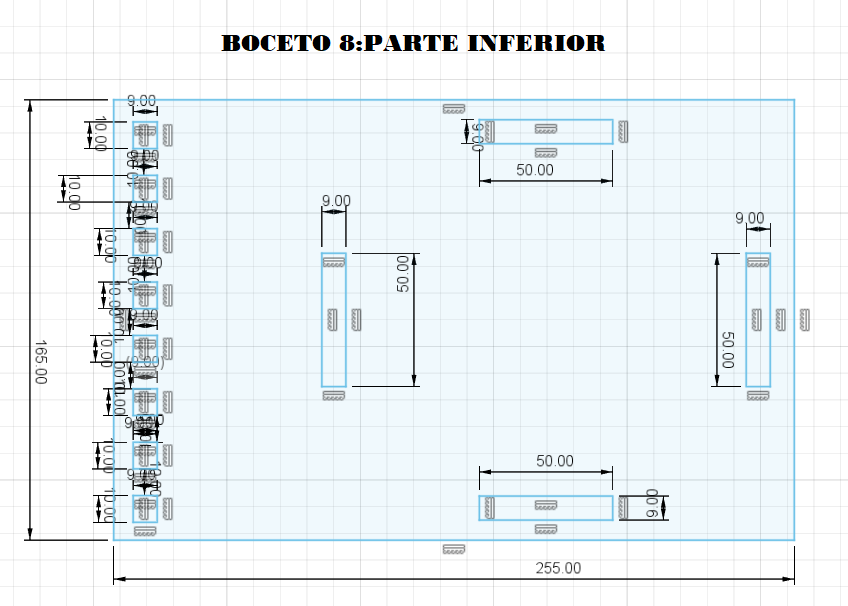

• Guardaremos como suelo o inferior
• Crearemos un nuevo boceto, nuevamente elegiremos la cara frontal.
• Formaremos la figura a partir de las líneas y nos guiaremos de la imagen mostrada que nos proporciona las medidas adecuadas.
• Terminar boceto
• Iremos hacia Crear, luego a Extruir, seleccionamos la figura previamente realizada y colocamos 9mm.

El palo de madera no es necesaria proyectarlo en fusión solo lo haremos para ver el resultado final del proyecto.

• el circulo debe tener 8mm de diámetro y 55 de largo(extruir a 55)

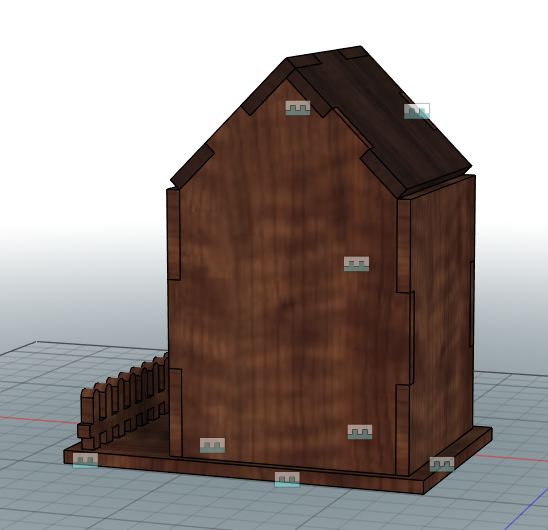

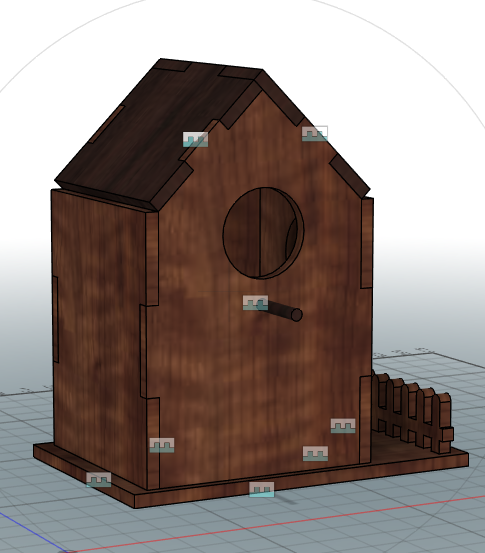

• Primero hay que guardarlo como ensamble y después insertamos un boceto1(frontal) y agregamos otro boceto diferente al anterior y al terminar de ensamblar agregamos uno por una hasta terminar de juntar todas piezas; y nos mostrara como va quedando nuestro trabajo.

Se debe verificar que cada boceto este como se indico porque puede que no se alla guardado el ultimo boceto, por emergencia revisar antes de seguir lo siguientes pasos.

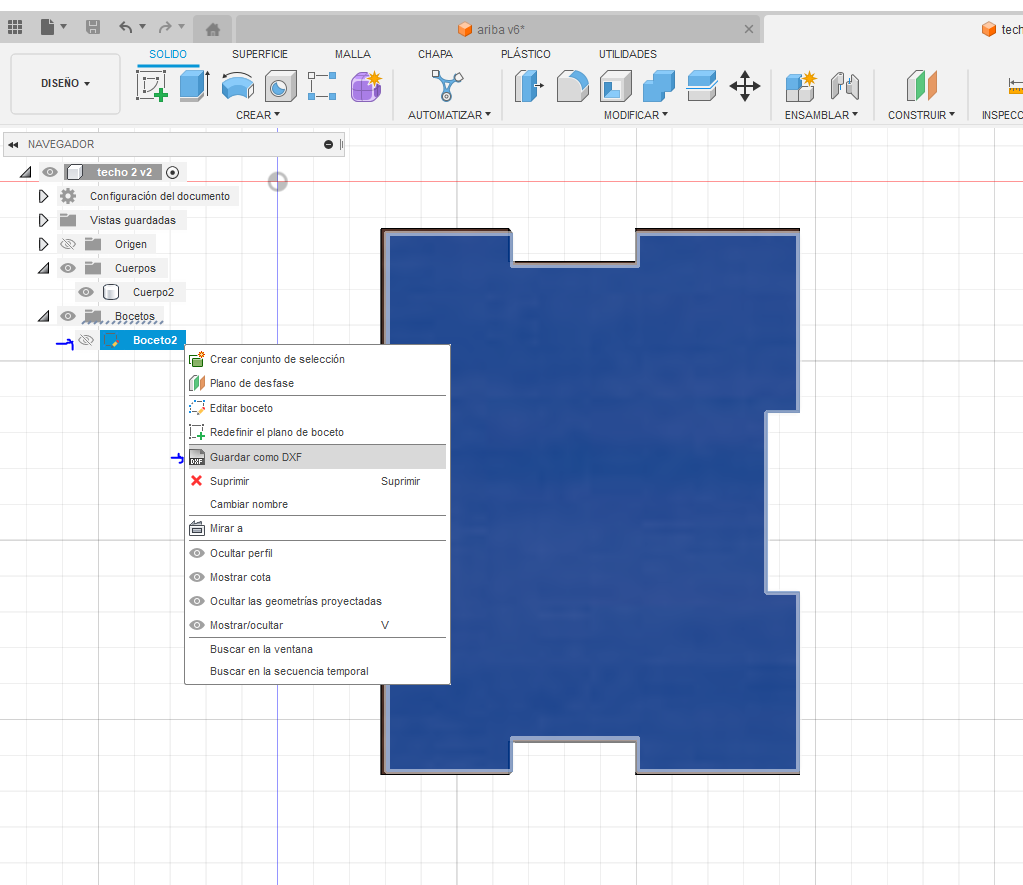

• Lo primero que debemos hacer clic al "boceto" , nos debemos encontrar "guardar como DXF"
• Hacer lo mismo con todos los bocetos realizados

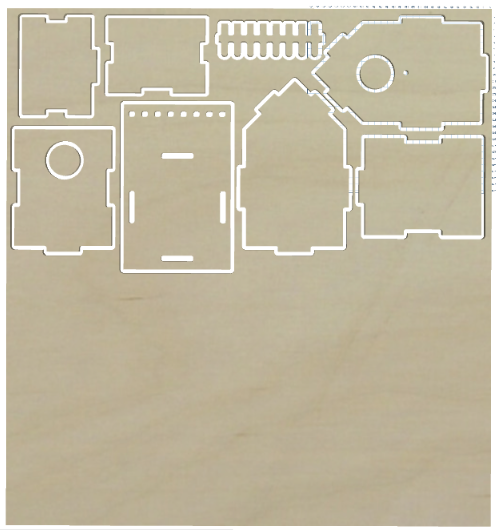

• Al terminar de hacer el mismo procedimiento en todos los boceto, ahora si podremos mandar a la fresadora para cortar.

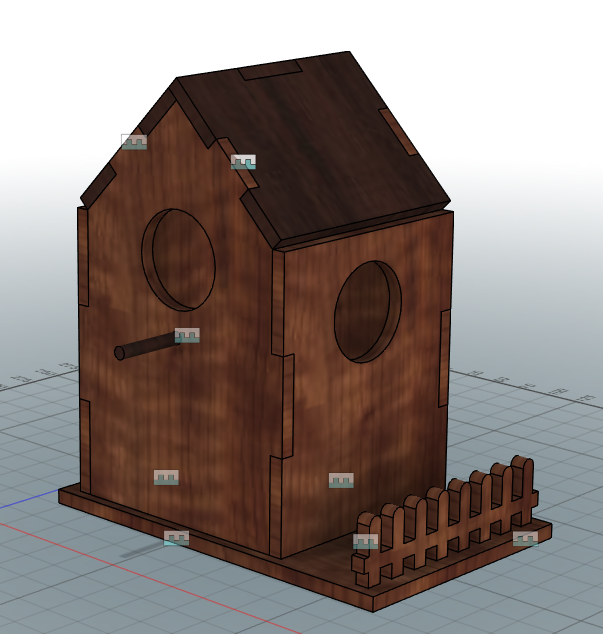

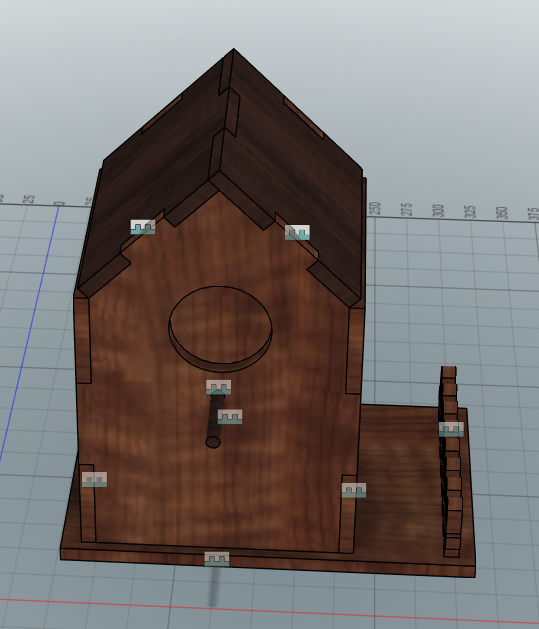

Solo faltaría armar para ver el resultado final

De esta manera se termina el proceso de la construcción de la casa para pájaros, agradecemos que hallan llegado hasta al final de este proyecto con nosotros.

Espero que hallan disfrutado del tutorial en instructables, tambien espero que le aya servido la casita para pájaros
