Casa Para Gatos

bienvenidos a todos, en este tutorial aprenderemos a realizar una casa para un gato.

• pantalla
• mouse
• Teclado
• fusion 360
• Conexión a internet estable

1. Primero seleccionamos nuevo proyecto

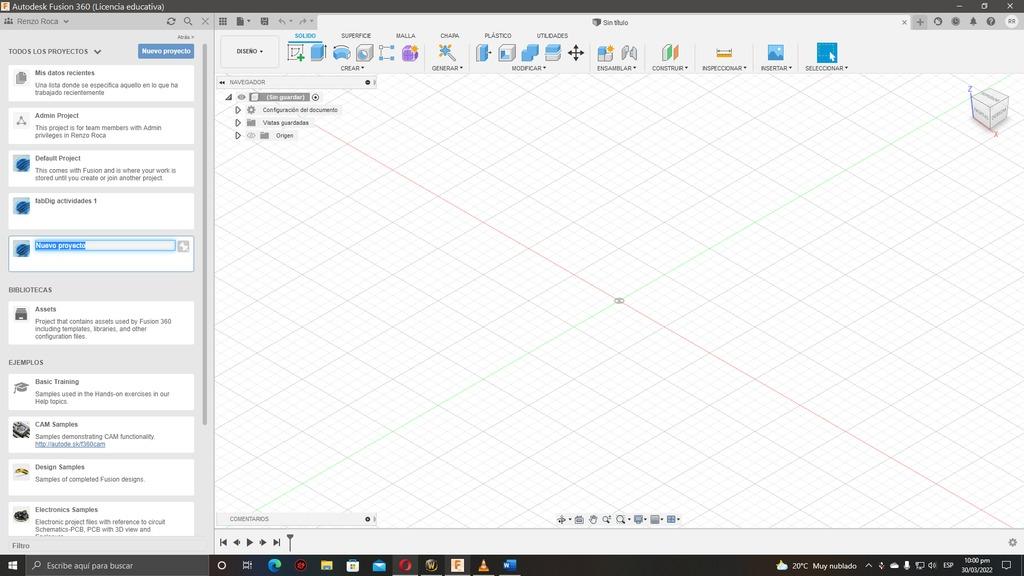

2. ahora colocaremos un nombre a esta nueva carpeta donde guardaremos cada una de las partes de este trabajo
3. habiendo creado una nueva carpeta ya estamos listo para poder comenzar a diseñar cada una de las partes del proyecto

primero debemos crear un boceto ( este paso se repite en todas las demás partes)

ahora con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la segunda imagen

cuando acabemos de definir las medidas le daremos a la opción finalizar boceto que se encuentra en la parte superior derecho

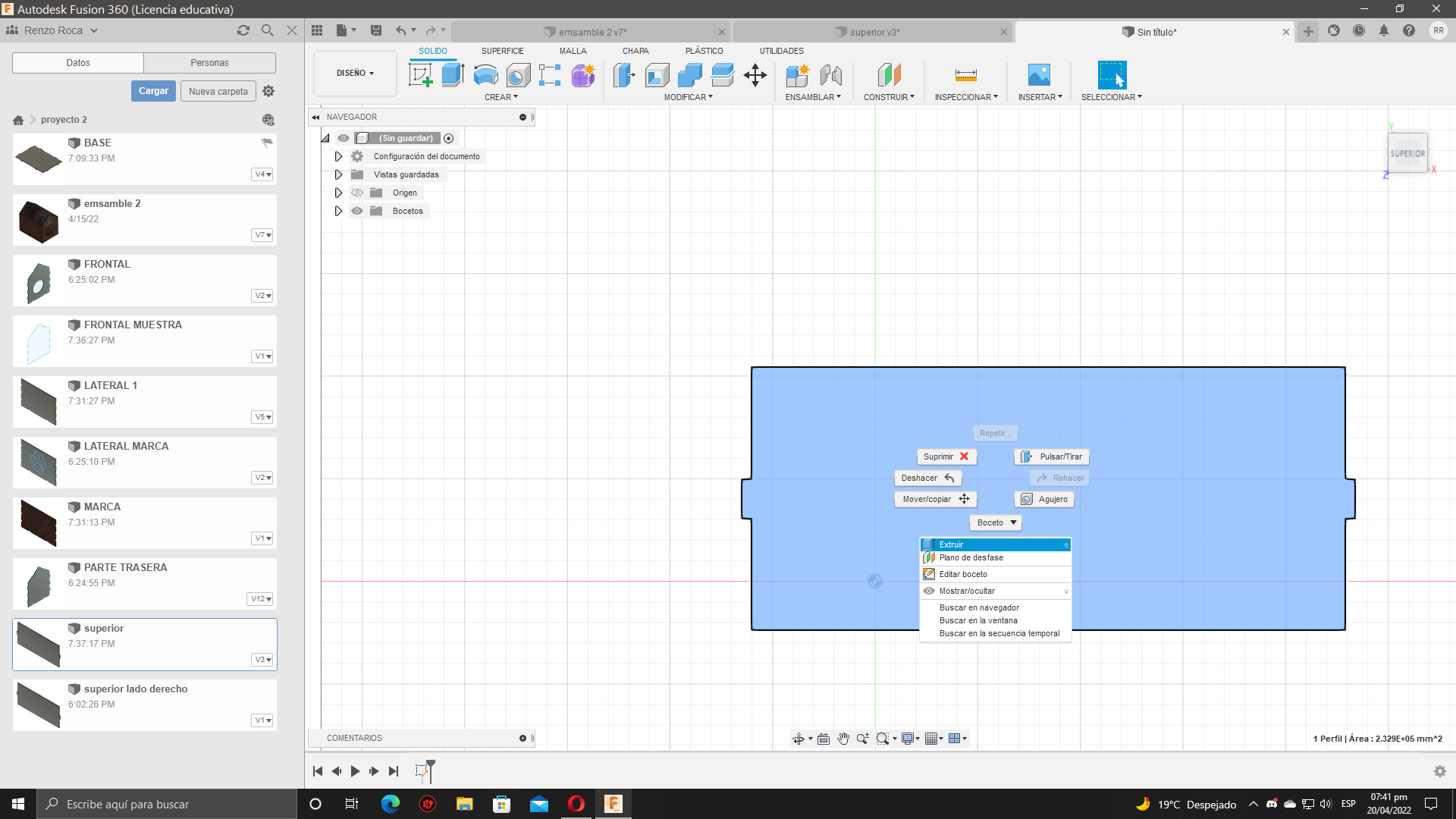

una vez acabemos con el boceto debemos darle click derecho a la figura e ir a la opción que dice extruir, en la cual daremos como medida 12mm ( esta paso es para todas las demás partes)

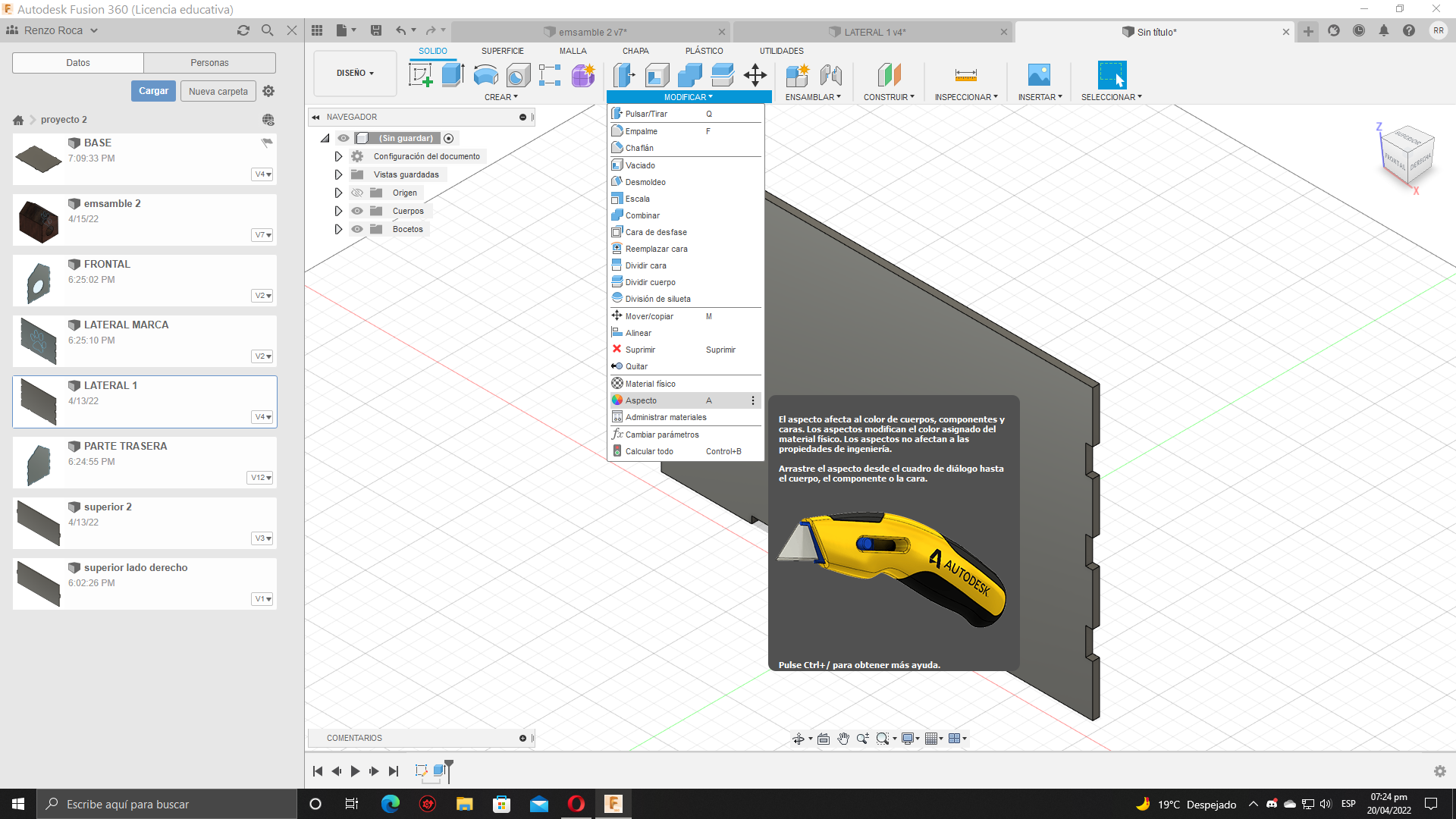

ahora debemos cambiar la textura para ello iremos al apartado de modificar y daremos click en la opción que dice aspecto y seleccionaremos el que deseemos. En este caso escogeré en el apartado de madera al nogal

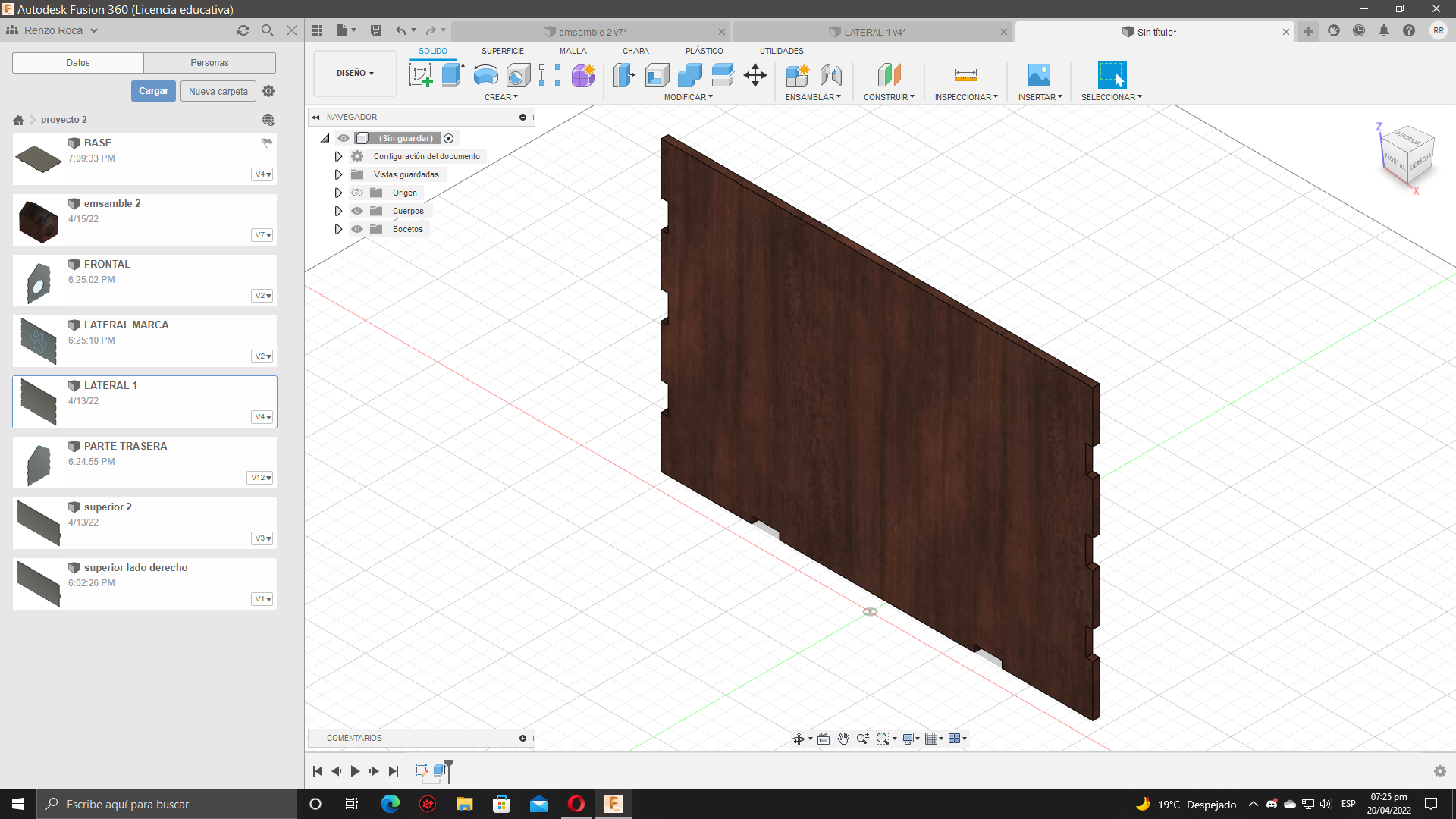

para finalizar una imagen de como debería de quedar

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

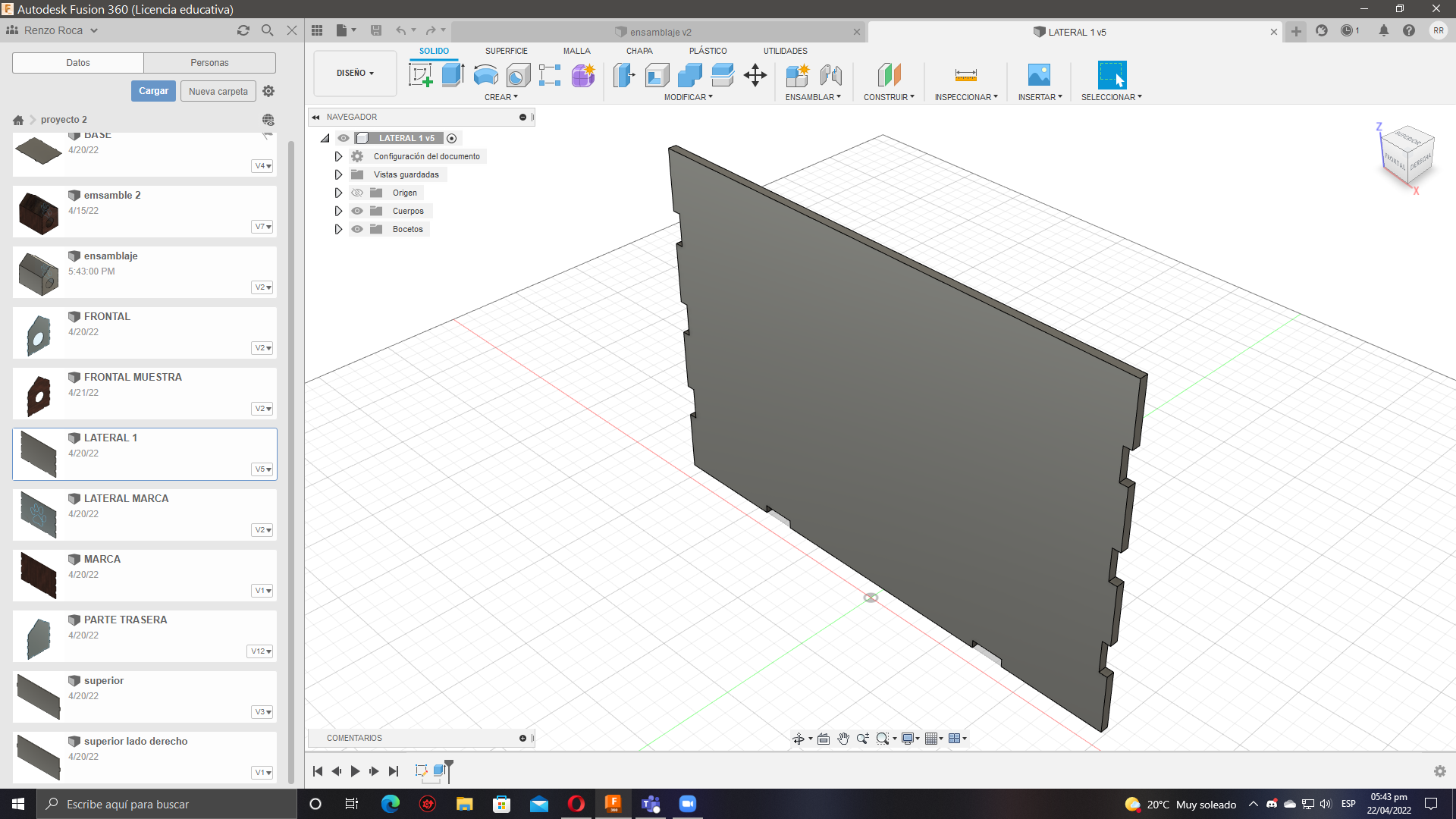

finalizamos boceto y extruimos con una medida de 12mm

ahora cambiamos el aspecto

en este caso utilice en el apartado de madera el color caoba

por ultimo una imagen de como debe verse al finalizar

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

finalizamos boceto y extruimos con una medida de 12mm

ahora cambiamos el aspecto

en este caso utilice en el apartado de madera el color caoba

por ultimo una imagen de como debe verse al finalizar

en este lateral decidi colocarle una marca para diferenciar, explico como lo hice en el siguiente paso.

damos click derecho en un lado del lateral y seleccionamos "crear boceto"

vamos al apartado de lienzo y seleccionamos una imagen previamente descargada en formato dxf

centramos la imagen y con la herramienta spline " punto de ajuste spline" vamos delineando toda nuestra imagen

una vez acabado de delinear en el panel derecho desmarcamos la opción de mostrar puntos

y en la parte de lienzo quitamos su visualización para solo quedarnos con la imagen de nuestro delineado y finalizar boceto

por ultimo la imagen de como deberia de quedar al final.

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

para hacer el trazo superior debemos conseguir un angulo de 38.7

ahora usaremos la herramienta linea para crear un diente como se ve en la tercera imagen

con la herramienta recorte borramos las partes sobrantes

finalizamos boceto y extruimos con una medida de 12mm

cambiamos aspecto y yo usare en el apartado de madera el color caoba

por ultimo una imagen de como deberia de quedar

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

para hacer el trazo superior debemos conseguir un angulo de 38.7

ahora usaremos la herramienta linea para crear un diente como se ve en la tercera imagen

con la herramienta recorte borramos las partes sobrantes

finalizamos boceto y extruimos con una medida de 12mm

cambiamos aspecto y yo usare en el apartado de madera el color caoba

ahora con la herramienta agujero crearemos uno en la parte central a modo de entrada para el gato

por ultimo una imagen de como deberia de quedar

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

finalizamos boceto y extruimos con una medida de 12mm

ahora cambiamos el aspecto

en este caso utilice en el apartado de madera el color nogal

por ultimo una imagen de como debe verse al finalizar

primero crear un boceto

con la herramienta línea haremos trazos con las medidas que se pueden apreciar en la primero imagen

finalizamos boceto y extruimos con una medida de 12mm

ahora cambiamos el aspecto

en este caso utilice en el apartado de madera el color nogal

por ultimo una imagen de como debe verse al finalizar

1. para la parte del ensamblaje primero debemos crear un nuevo diseño y guardarlo
2. debemos seleccionar alguna parte previamente hecha, darle click derecho y buscar la opción de insertar en el diseño actual
3. ahora tendremos que insertar otra parte para poder comenzar a ensamblar
4. trataremos de alinear lo mas posible
5. cuando lo logremos iremos al apartado de ensamblar y seleccionaremos la opción de unión
6. seleccionaremos las aristas del lado donde encajaran las piezas y así podremos juntarlas
7. lo mismo haremos con todas las partes pero mencionare las partes mas complicadas
8. la parte superior 1 debe de estar inclinado para que al momento de ensamblar se acople de manera correcta ( sexta imagen)
9. lo mismo hacemos con la parte superior 2 lo inclinamos antes de usar la herramienta unión
10. imagen referencial de como deberia de verse al ensamblar todas las partes
11. ya solo nos queda ensamblar todas las demás para poder iniciar el renderizado

al no encontrar un fondo para el renderizado que me guste fui a buscar uno de alta definición

existen muchas paginas para buscar así que no mencionare una pagina en especial solo recordar que la imagen tiene que ser en formato .HDR

cuando termines de descargar tu fondo deseado solo queda insertarlo en el fusion 360

para ello solo debemos ir a biblioteca de entornos y en la parte inferior encontraremos la opción de enlazar entorno personalizado

buscamos la imagen que descargamos y solo nos faltaría darle doble click para poder insertarlo de fondo

primero debemos cambiar nuestro espacio de trabajo de diseño a renderizado

ahora daremos click en la parte de configuración de la escena

acá tendremos varios opciones podremos cambiar el brillo como también podremos hacer que nuestro diseño se mantenga en el suelo esto con la opción de aplanar el suelo

recomiendo esta ultima opción por que sino nuestro proyecto estará flotando

para poder obtener una imagen en formato JPG de nuestro trabajo debemos dar click en la opción de captura de imagen

en la ventana que se abre podremos la resolución de nuestra imagen y también debemos de marcar la opción de

anti-aliasing

por ultimo solo tendremos que nombrar y elegir la ubicación de guardado.
