Casa Para Gato

Hola, mi nombre es Angelo Mendoza, en esta ocación he creado una casa para gato con la ayuda de la aplicación Autodesk Fusion 360. Los materiales necesarios para elaborarlo y los pasos a seguir son los siguientes:

• Autodesk Fusion 360
• Computadora

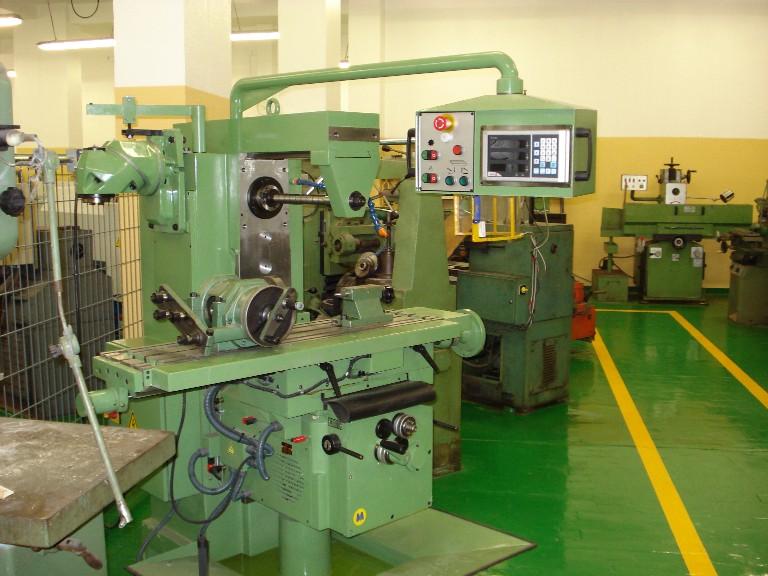

• Fresadora

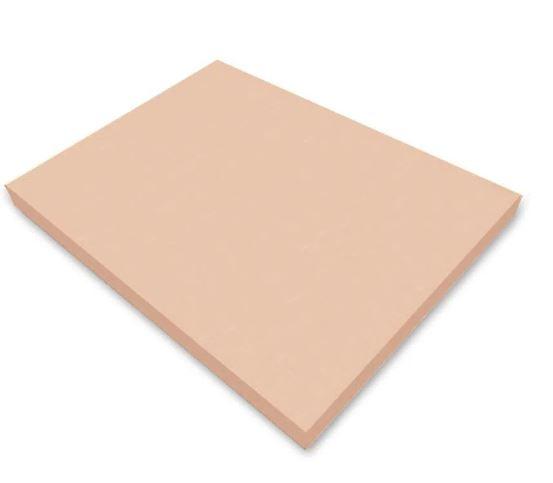

• MDF 9mm

Primero creamos un boceto hecho a mano de la casa para gato.

Primero creamos un boceto de la cara "A" en Autodesk Fusion 360.

Terminado el boceto, pasaremos a extruirlo 9mm y cambiar el aspecto.

Insertamos un lienzo en la cara "A" y creamos un boceto de este.

Extruimos el boceto del lienzo con un espesor de -9mm, ocultamos el lienzo y guardamos.

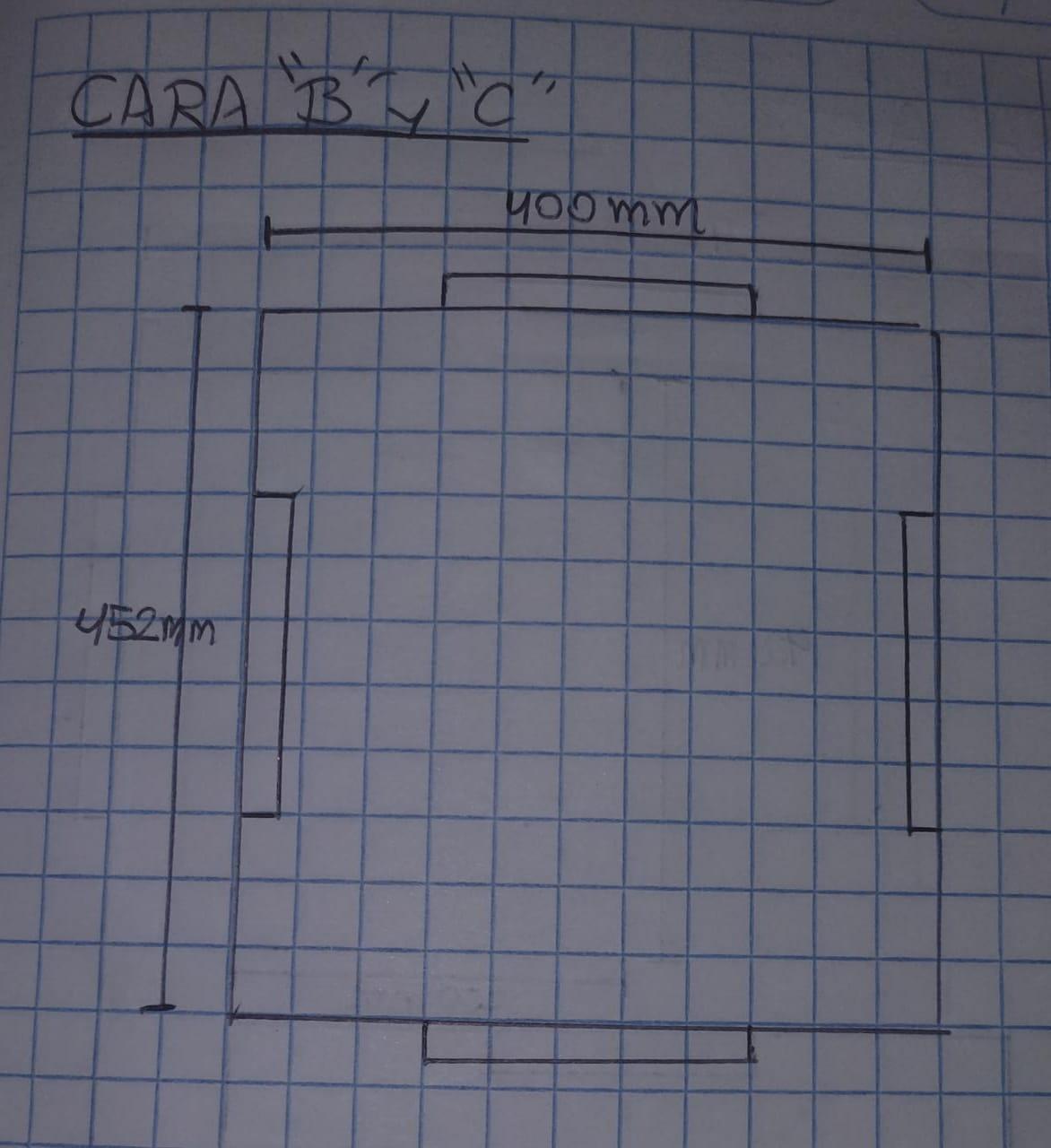

Creamos un boceto de la cara "B" y "C" en Autodesk Fusion 360.

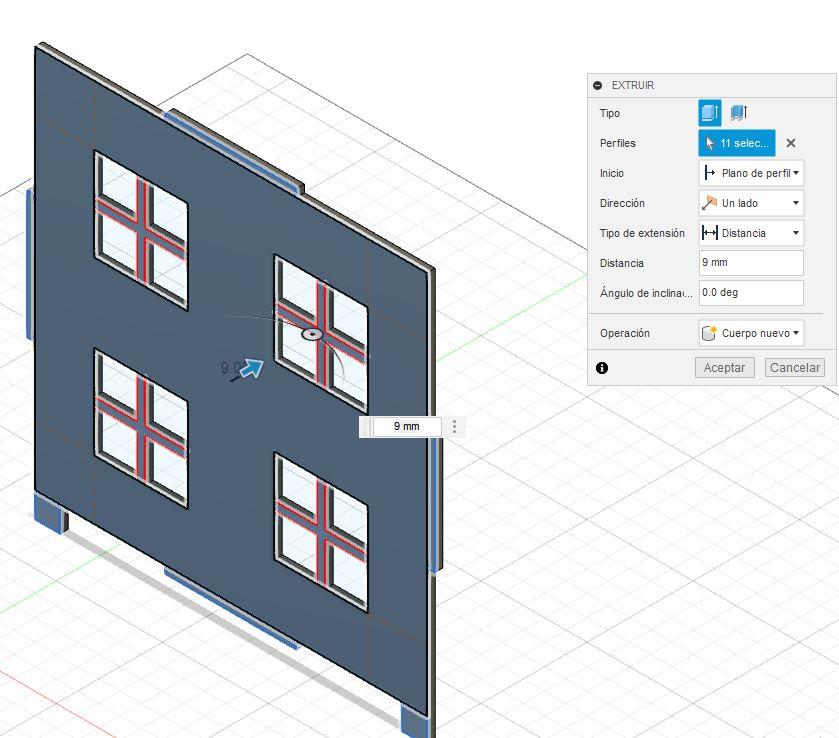

Luego pasaremos a extruir el boceto 9mm, cambiar su aspecto y guardarlo.

Creamos un boceto de la cara "D" en Autodesk Fusion 360.

Luego pasaremos a extruir el boceto 9mm, cambiar su aspecto y guardarlo.

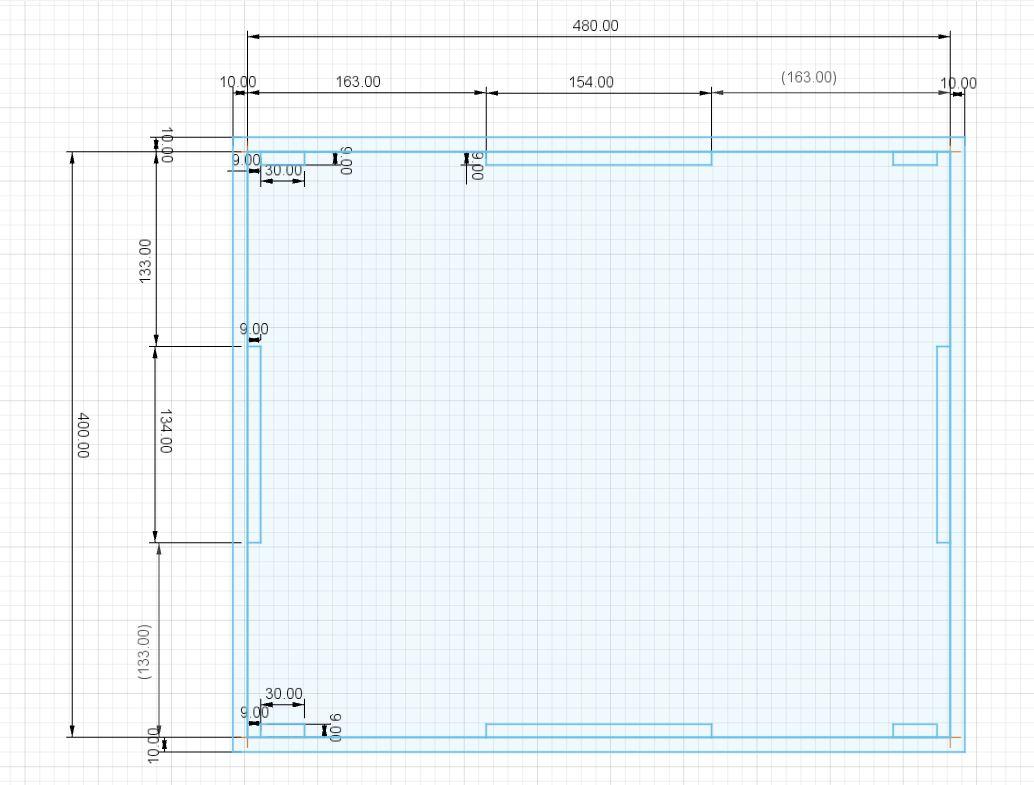

Creamos un boceto del "SUELO" en Autodesk Fusion 360.

Luego pasaremos a extruir el boceto 9mm, cambiar su aspecto y guardarlo.

Creamos un boceto del "TECHO" en Autodesk Fusion 360.

Luego pasaremos a extruir el boceto 9mm y cambiar su aspecto.

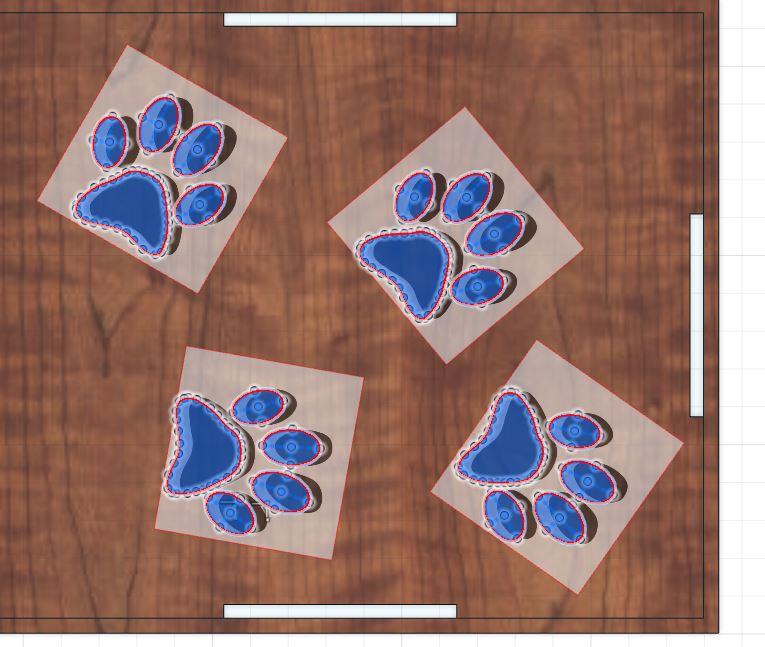

Insertamos un lienzo en el TECHO y creamos un boceto de este.

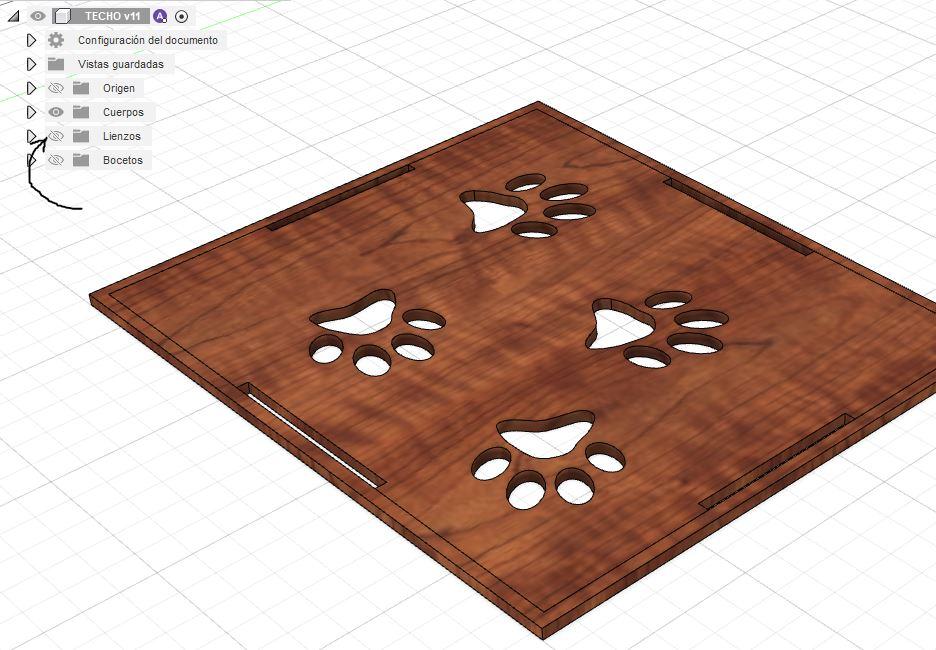

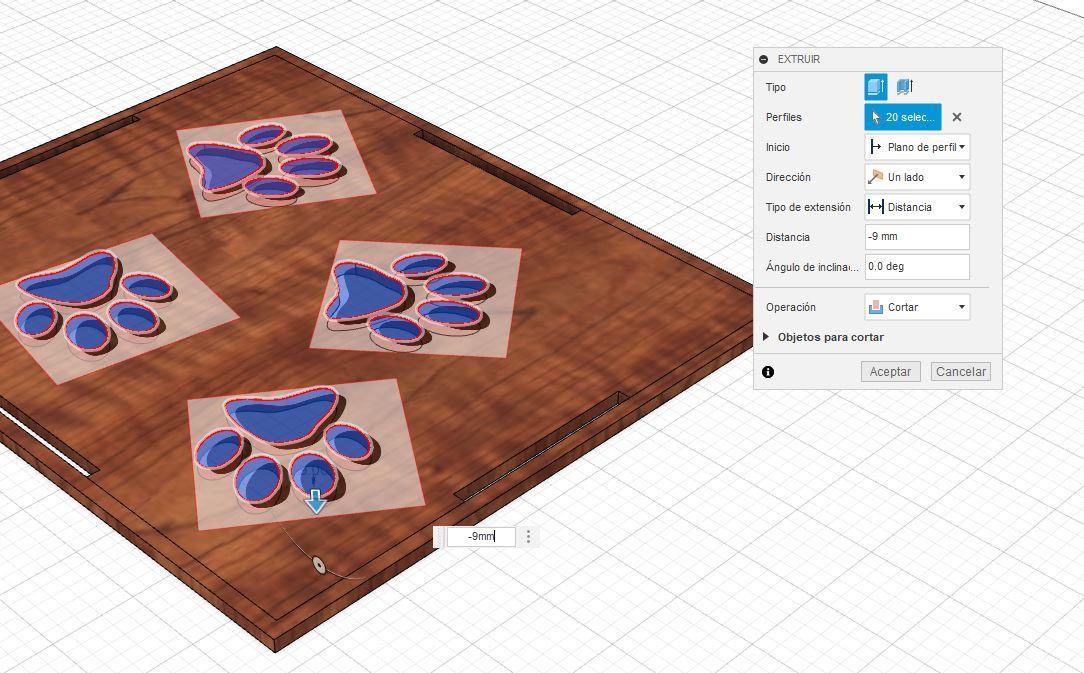

Extruimos el boceto del lienzo con un espesor de -9mm, ocultamos el lienzo y guardamos.

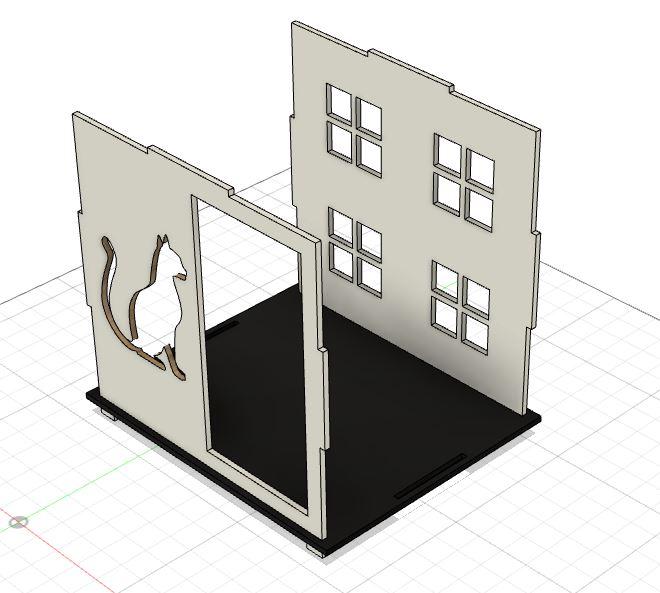

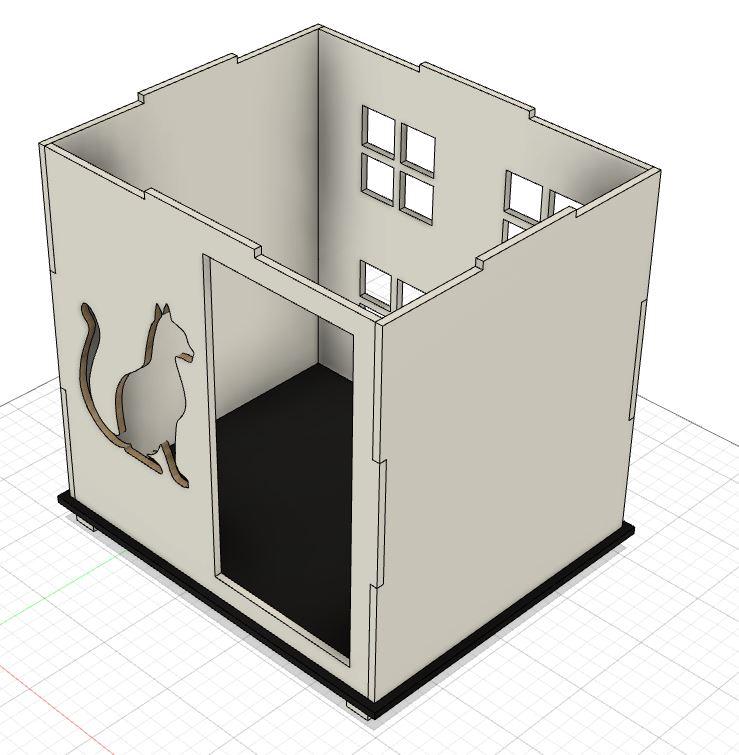

En un nuevo diseño colocamos todas las partes trabajadas y las ensamblamos.

Ingresamos a inventables y entramos en easel para configurar el tipo,tamaño y espesor del material.

https://www.inventables.com/technologies/easel

Creamos un nuevo proyecto, descargamos los boceto en formato dxf y lo importamos.

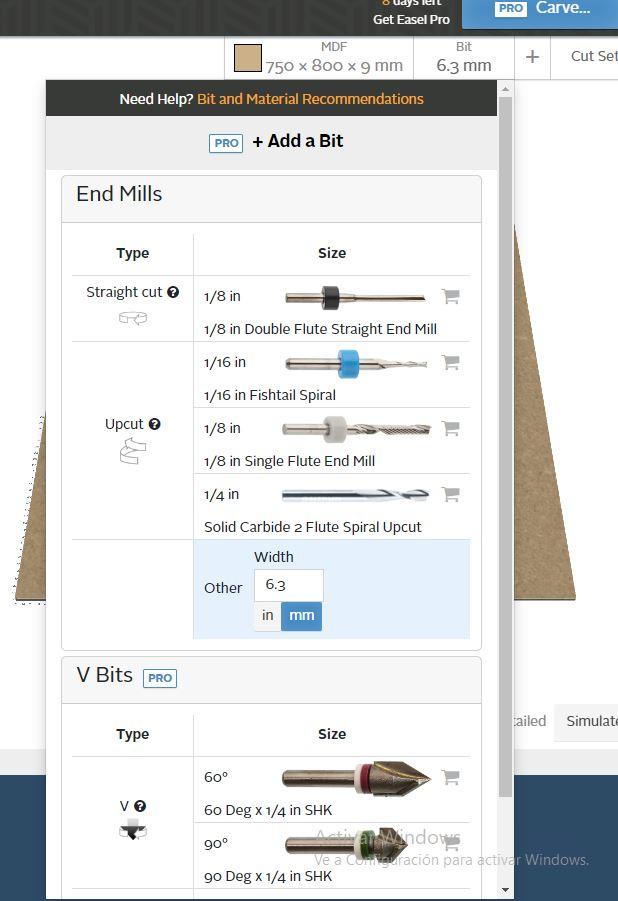

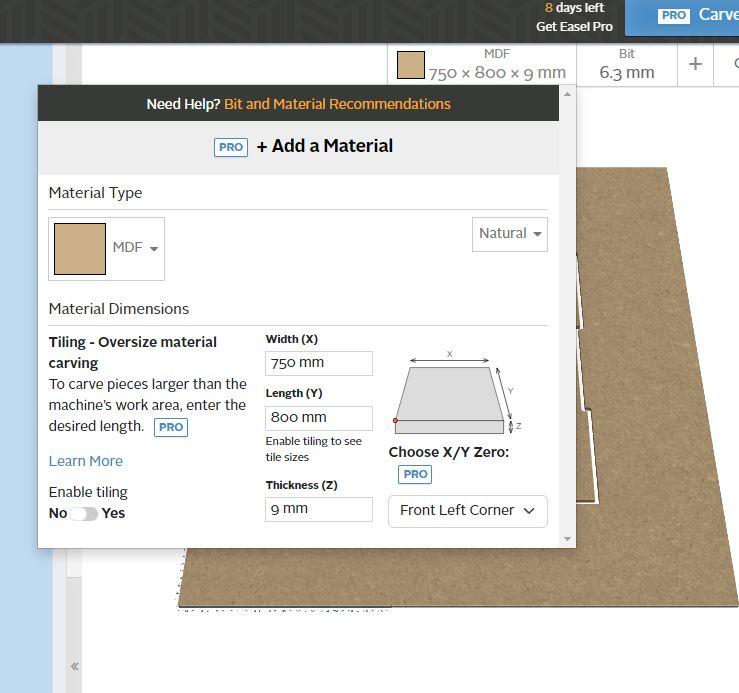

Una vez importado, modificamos el tipo de material, sus dimensiones, bit y cut settings.

Por ultimo en el simulador podremos visualizar el tiempo que se demora la fresadora en cortar y estimar el costo.
