Carro Motor Paso a Paso - Arduino

Se llevará acabo el proyecto de un carro por medio de Arduino y motores paso a paso.

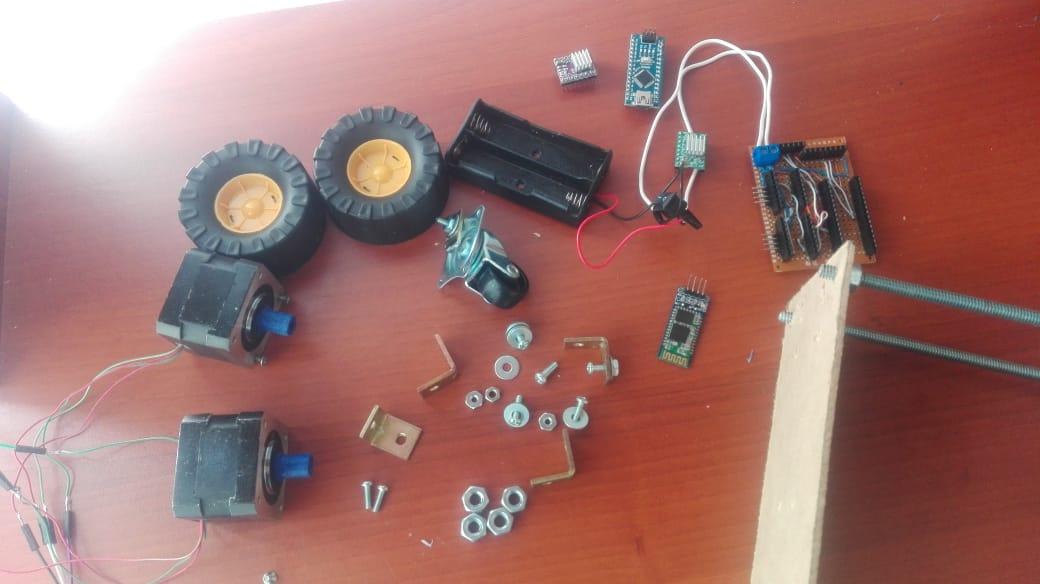

• 1 Arduino nano
• 1 Modulo Bluetooth HC-05
• 2 Driver A4988
• 2 Motor paso a paso
• 1 PCB de 7 cm x 4 cm
• 4 Varillas roscada de 12 cm, diámetro de 5 mm aprox.
• 16 Tuercas para la varilla roscada
• 4 Escuadras pequeñas
• 2 Ruedas de carro de juguete
• 2 Bases de mdf de 20 cm x 8 cm
• 2 Pilas de 9 v
• 1 Caja de pilas
• 1 Bornera
• 1 interruptor
• 1 rodachín

se procede a armar la estructura con la base de madera, varillas y las tuercas, a una distancia aproximadamente de 12 mm

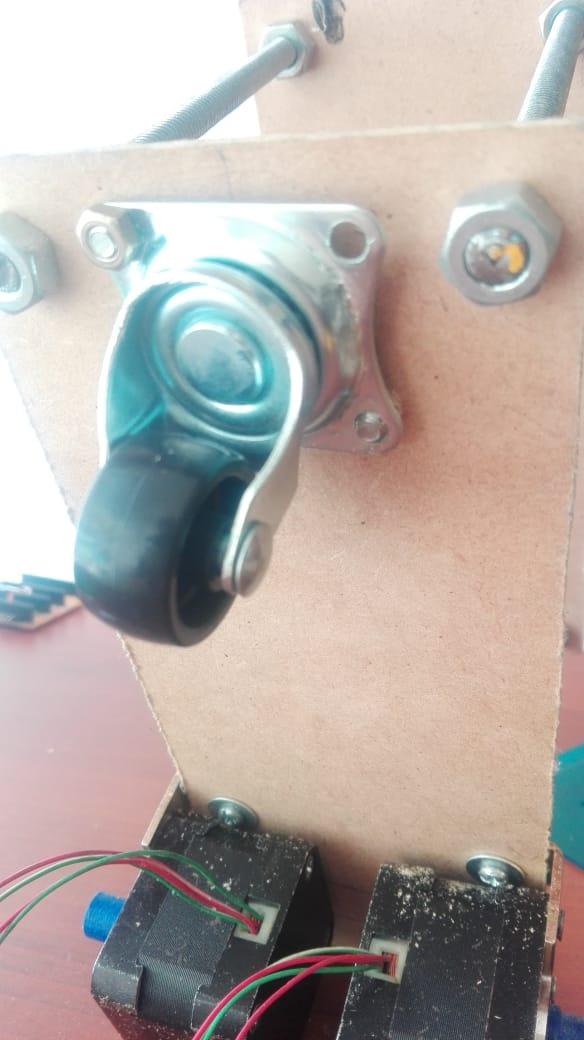

se procede aponer las escuadras a las distancia de lo agujeros del motor paso a paso, se pondrá el rodachín en la parte trasera de la estructura y montamos las ruedas de los motores paso a paso.

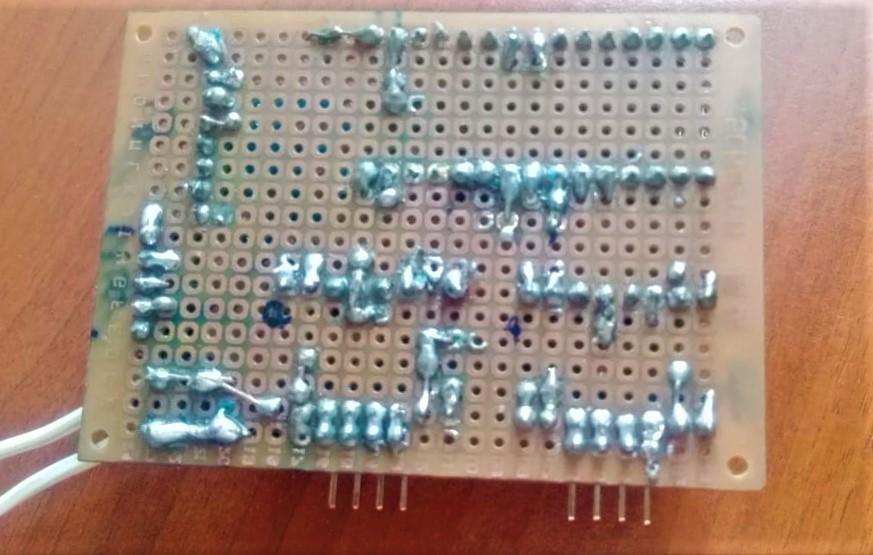

se soldarán por medio de cables las conexiones de los componentes.

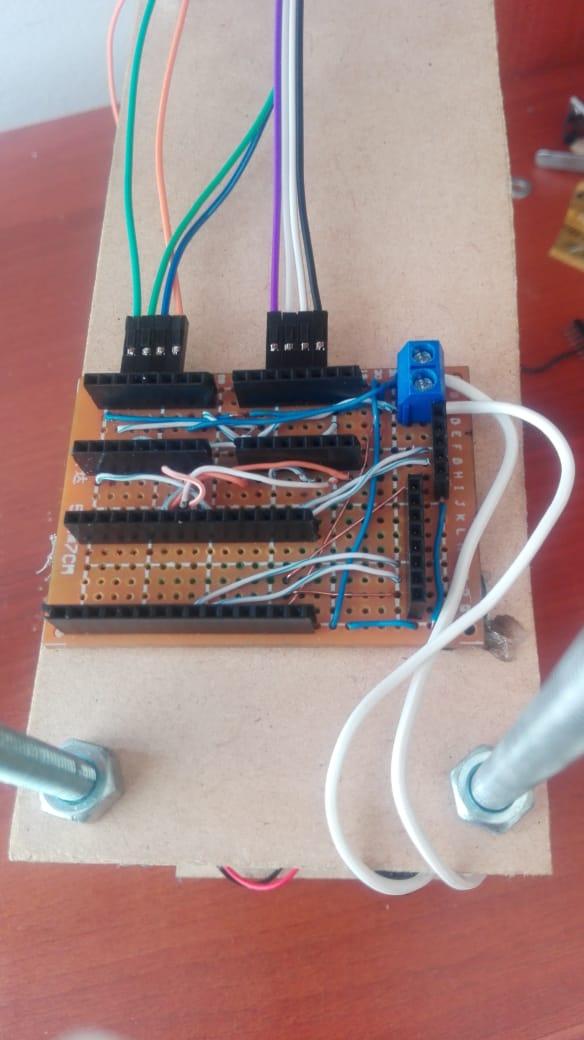

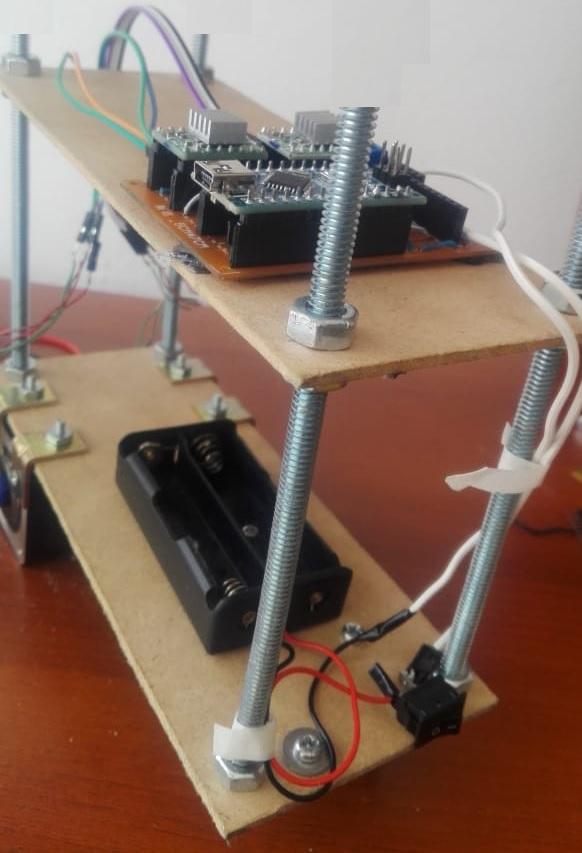

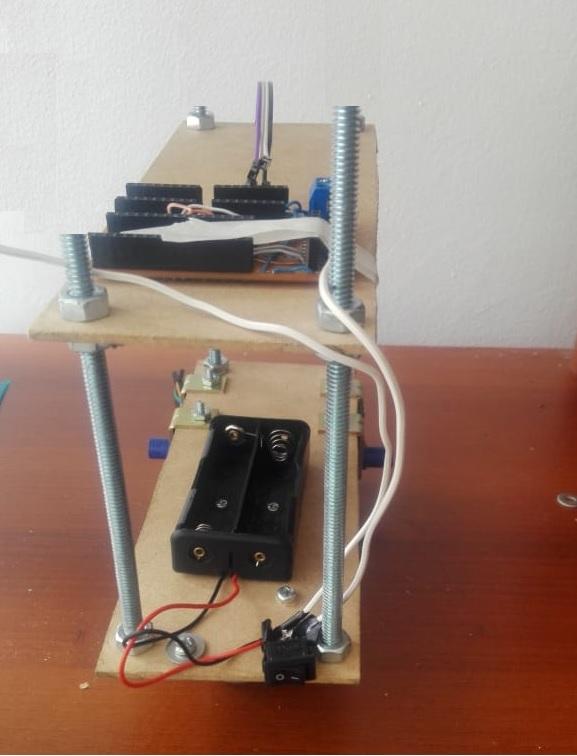

se dará a conectar los motores paso a paso a los dos drivers y se posicionará la placa en la segunda base y en la primera base se pondrá la caja de pilas y se conectará al interruptor

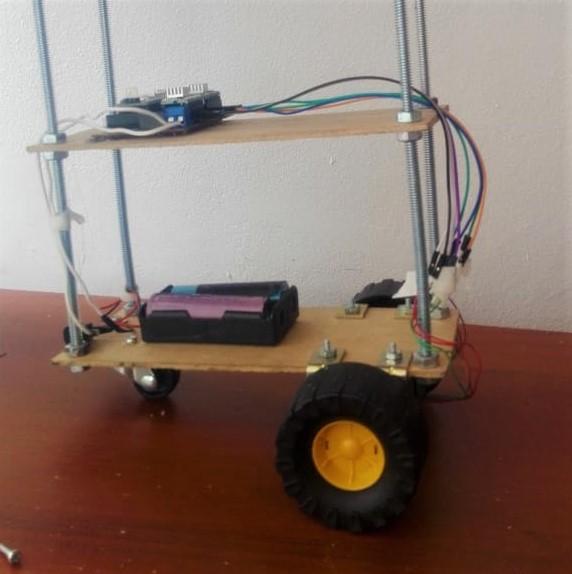

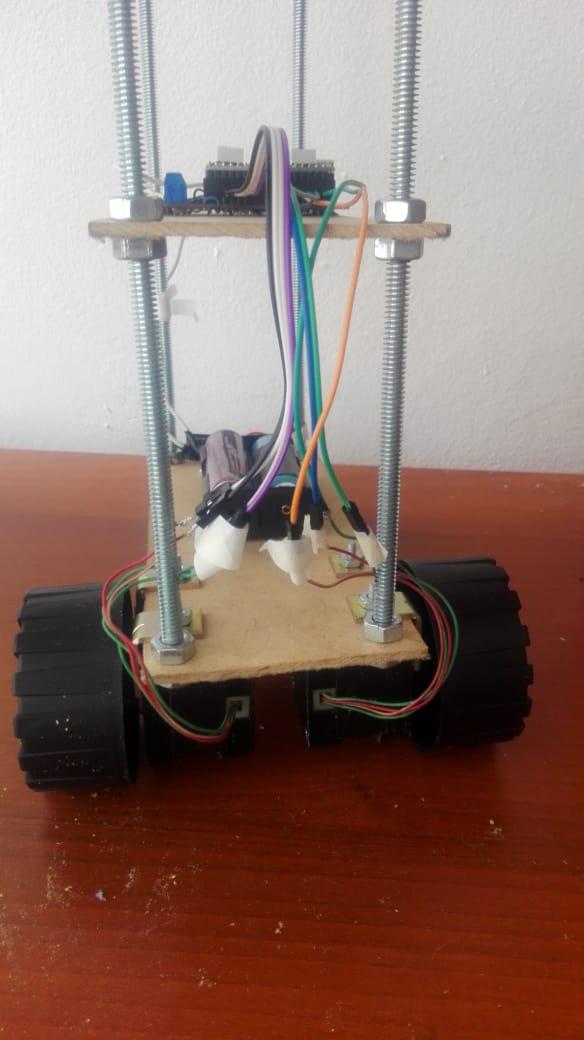

Así deberá quedar el carro

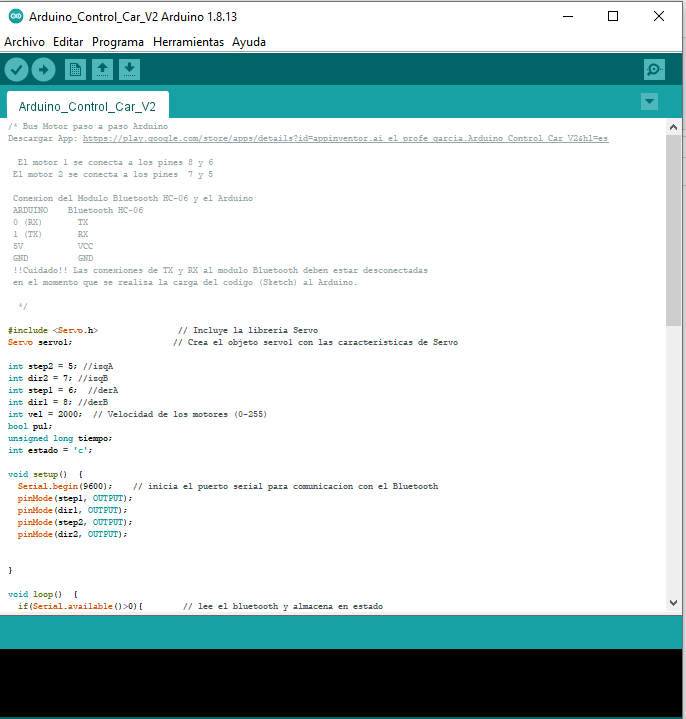

se dejará el código de programación del Arduino

/* Carro Motor paso a paso Arduino

1. El motor 1 se conecta a los pines 8 y 6
2. El motor 2 se conecta a los pines 7 y 5

*/
