Carrinho Seguidor De Linha
![FO1RUNGL91D2STT.jpg](/proxy/?url=https://content.instructables.com/F1E/S7ZN/LA13UA5E/F1ES7ZNLA13UA5E.jpg&filename=FO1RUNGL91D2STT.jpg)
O carrinho seguidor de linha é um projeto que, se montado corretamente, será capaz de seguir um curso desenhado por conta de seus sensores LDR que funcionam como resistores que aumentam sua intensidade a partir da intensidade de luz.
Supplies
Materiais:
- Clip de Bateria
- Canudo de Plástico
- Imagem Impressa de Circuito
- Um Interruptor
- Quatro Resistores
- Dois Transistores
- Dois LEDs
- Dois LDRs
- Dois Motores
- Uma plaquinha
- Uma Rolha/Rodinha
- Enforca Gatos
Montagem Da Estrutura
![Colagem da roda 1.jpg](/proxy/?url=https://content.instructables.com/F9F/YK6P/L91D2SWV/F9FYK6PL91D2SWV.jpg&filename=Colagem da roda 1.jpg)
![montagem da base.jpg](/proxy/?url=https://content.instructables.com/F6S/5AET/L91D2SX8/F6S5AETL91D2SX8.jpg&filename=montagem da base.jpg)
![971a6f35-214c-4c62-95aa-0f61f0684a81.jpg](/proxy/?url=https://content.instructables.com/F8P/BFXA/LA13UABX/F8PBFXALA13UABX.jpg&filename=971a6f35-214c-4c62-95aa-0f61f0684a81.jpg)
![122bc15d-b45e-498e-a95d-d3fc93955f8f.jpg](/proxy/?url=https://content.instructables.com/FHW/42Q9/LA13UABY/FHW42Q9LA13UABY.jpg&filename=122bc15d-b45e-498e-a95d-d3fc93955f8f.jpg)

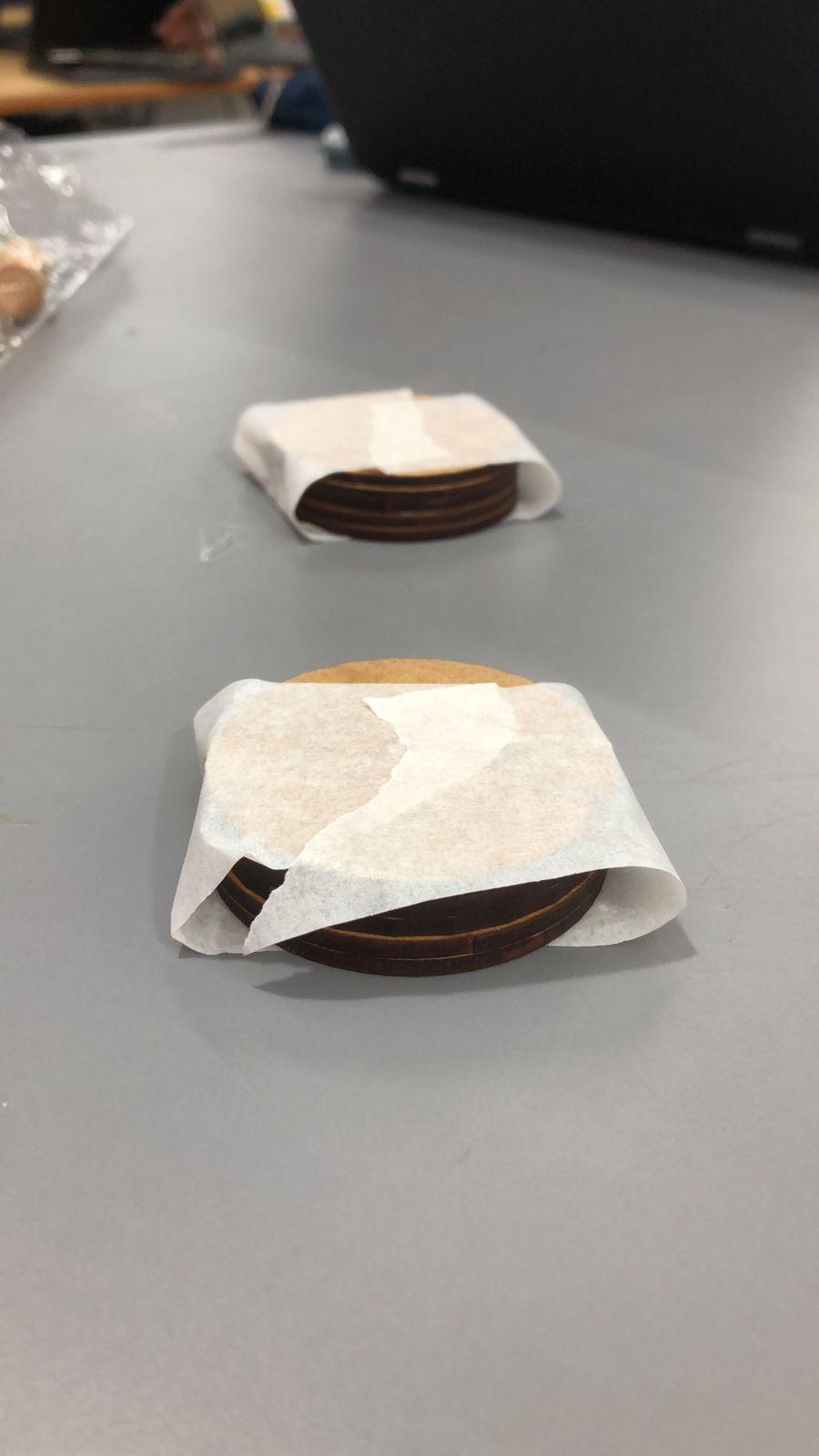

Ordem das fotos esquerda para direita: Colagem das rodas, recorte da base, base já recortada com o design escolhido, furos feitos na base para a montagem do circuito elétrico
Para montarmos o carrinho, primeiramente, devemos ter um pedaço de madeira como base, ou um papelão cinza como no nosso caso. Nele, será montado todo o projeto. Em seguida, devemos montar as rodas, as quais podemos tanto montar utilizando cinco rodas menores de madeira coladas umas nas outras, ou podemos comprar. A roda da frente, ou rodízio, pode ser uma rolha, ou um rodízio que pode ser encontrado em qualquer loja de material de construção. Em seguida, devemos recortar a base em um design criativo escolhido pelo grupo, considerando que o carrinho deve estar equilibrado. A base deve ser cortada para permitir a passagem do LDR e do LED. Por fim, o carrinho é pintado e toda a estrutura do circuito é montada sobre a base.
Explicação Do Circuito
![circuito elétrico detalhado.jpg](/proxy/?url=https://content.instructables.com/F08/YWGW/LA13UANV/F08YWGWLA13UANV.jpg&filename=circuito elétrico detalhado.jpg)

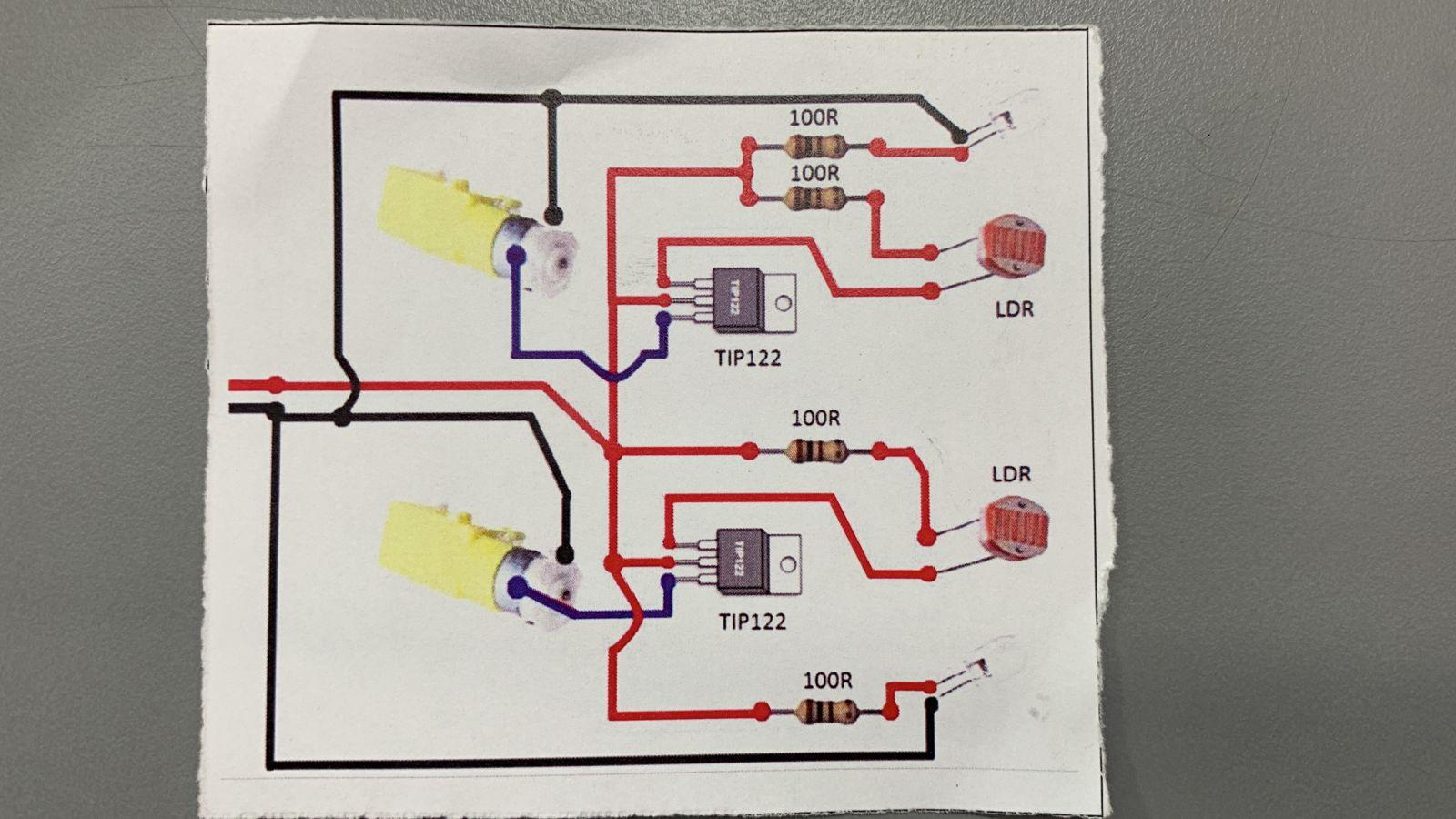

Acima, temos a representação detalhada do circuito, que inclui todos os materiais utilizados e as devidas conexões elétricas. O circuito é composto por oito fios, dois transistores, quatro resistores, dois motores, dois LDRs e dois LEDs, que serão devidamente soldados em uma plaquinha e, em seguida serão conectados à uma fonte de energia que irá gerar energia para todo o circuito elétrico.
Montagem Do Circuito
![WhatsApp Image 2022-10-17 at 09.09.15.jpeg](/proxy/?url=https://content.instructables.com/FA9/G28L/L9LD1JPA/FA9G28LL9LD1JPA.jpg&filename=WhatsApp Image 2022-10-17 at 09.09.15.jpeg)
![WhatsApp Image 2022-10-17 at 08.37.17.jpeg](/proxy/?url=https://content.instructables.com/F56/5Z9J/L9LD1JPB/F565Z9JL9LD1JPB.jpg&filename=WhatsApp Image 2022-10-17 at 08.37.17.jpeg)

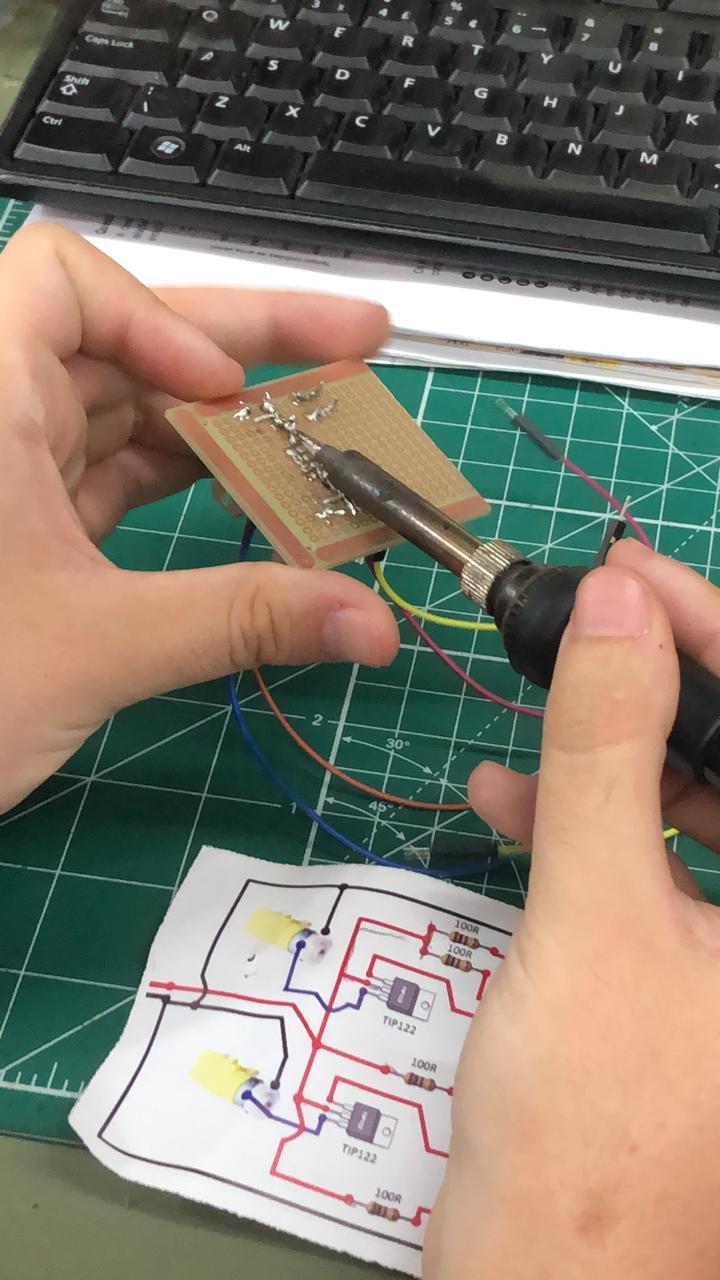

Ordem da esquerda para a direita: circuito devidamente soldado com todas as peças, soldagem dos fios do circuito
Passo-a-passo da montagem do circuito:
- Colocar os transistores na placa e soldá-los.
- à frente de cada transistor, colocar dois resistores e também soldá-los na placa.
- com a solda ou usando “jumpers”, ligar a ponta do meio do transistor com os dois resistores à sua frente (fazer isso nos dois transistores).
- Ligar a ponta direita de cada transistor com uma das pontas de cada LDR. As outras pontas dos resistores são ligadas à ponta restante do LDR e à ponta positiva do LED.
- Com o uso da solda ou “jumpers”, ligar à ponta do meio dos transistores, que estão ligadas aos resistores, no lado da placa que será energizado negativamente com a pilha.
- Ligar a ponta esquerda de um transistor com o motor, e a ponta esquerda do outro no outro motor.
- ligar o lado negativo do LED com os motores e ligá-lo com o lado que será eletrizado negativamente.
Finalização Da Montagem
![pintura 1.jpg](/proxy/?url=https://content.instructables.com/F0K/BUZW/LA13UBJ5/F0KBUZWLA13UBJ5.jpg&filename=pintura 1.jpg)
![e34137d2-6d92-44d0-94aa-ab0c4fbdcb4f.jpg](/proxy/?url=https://content.instructables.com/FJQ/XUVN/LA13UBLY/FJQXUVNLA13UBLY.jpg&filename=e34137d2-6d92-44d0-94aa-ab0c4fbdcb4f.jpg)

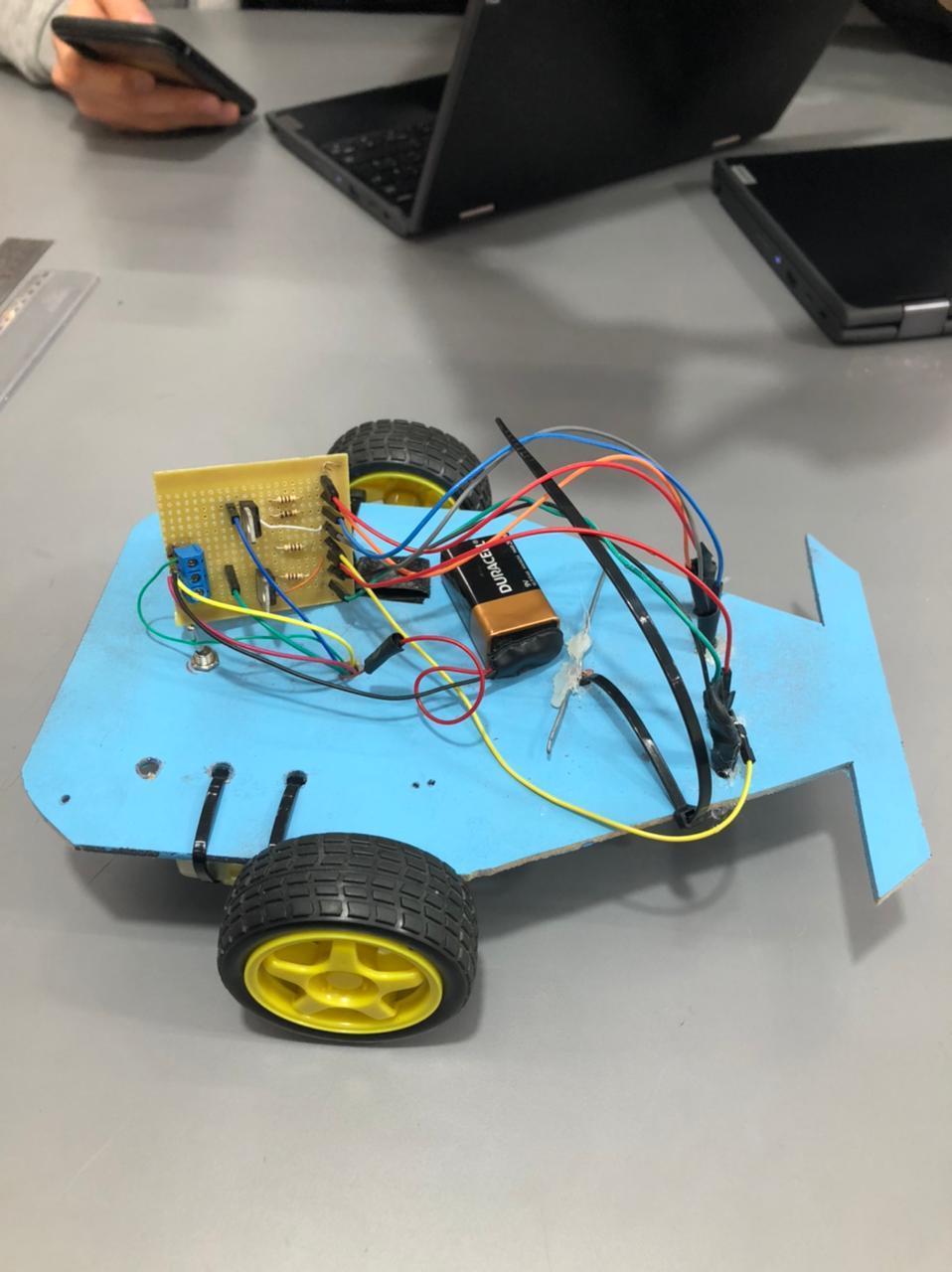

Por fim, basta montar o projeto final, colocar cada peça em seu lugar. Para fixar os motores ao carrinho, é necessário a utilização de "enforca gatos", em seguida, conectar cada fio em sua terminação seguindo as instruções da etapa anterior. A partir do momento em que o carrinho é posto na linha estando ligado, ele irá funcionar, movimentando-se no curso desenhado.
Carrinho Funcionando
![carrinho seguidor de linha](/proxy/?url=https://content.instructables.com/F4Y/LWNM/LAJZR4ED/F4YLWNMLAJZR4ED.jpg&filename=carrinho seguidor de linha)

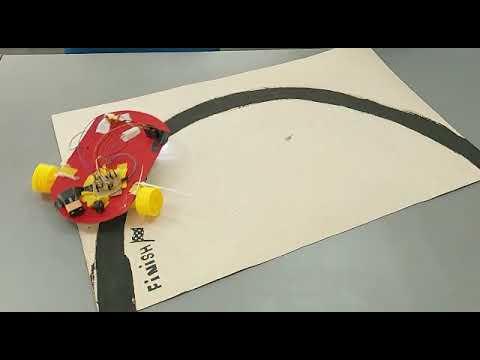

Segue acima um vídeo gravado pelos integrantes do nosso grupo do carro modelo em funcionamento.
