Card Board Con MDF

En esta ocasión les voy a mostrar como hacer los CardBoad de Google en su versión con MDF, aunque también podría bien realizarse en acrílico

Material:

• MDF
• Resistol blanco
• Iman y aro de metal
• Dos ligas delgadas

• Lentes (amazon)
• Descargar diseño desde thingiverse http://www.thingiverse.com/thing:540474

NOTA: El material que yo utilice es reutilizado de unos Dodocase

Este instructable usa el diseño original de Miguelo Ruiz de la Comunidad de Makers México

Realizado en el hackerspace The Inventor's House

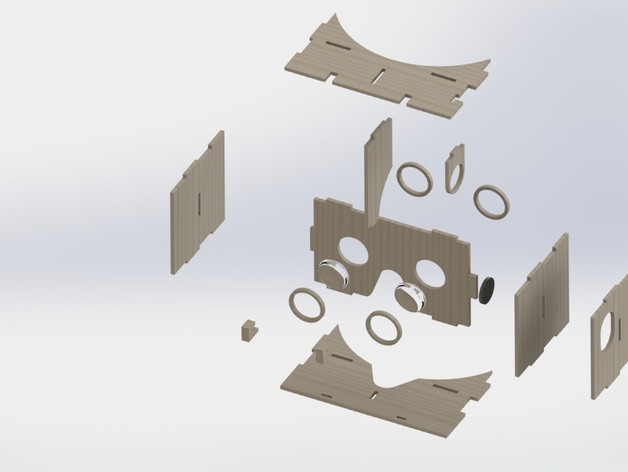

Lo primero es en base a nuestro modelo mandar a la cortadora láser las piezas necesarias, en las imágenes podemos ver como quedan, yo agregue al diseño original el nombre del hackerspace pero ustedes pueden personalizarlo como gusten

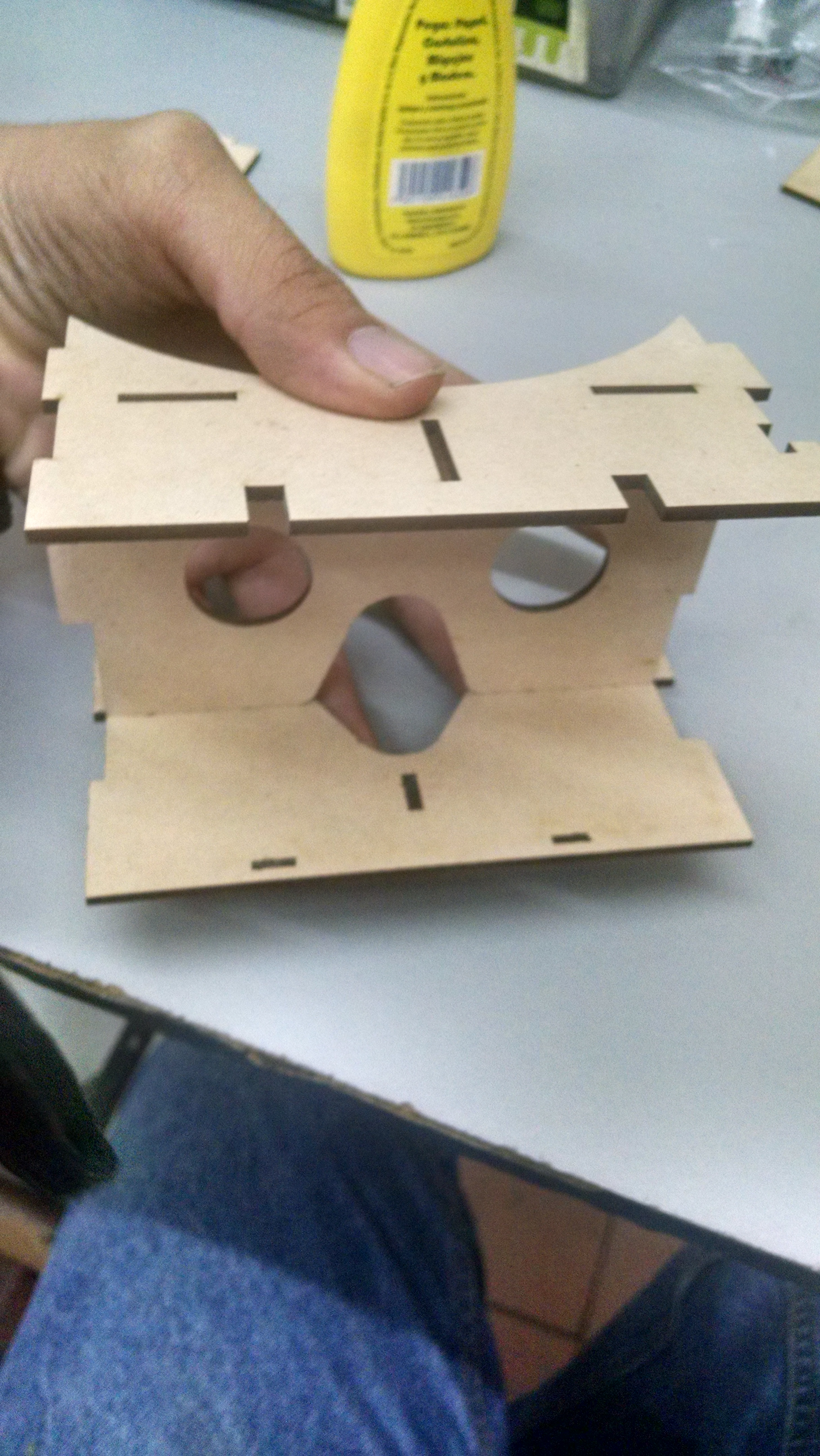

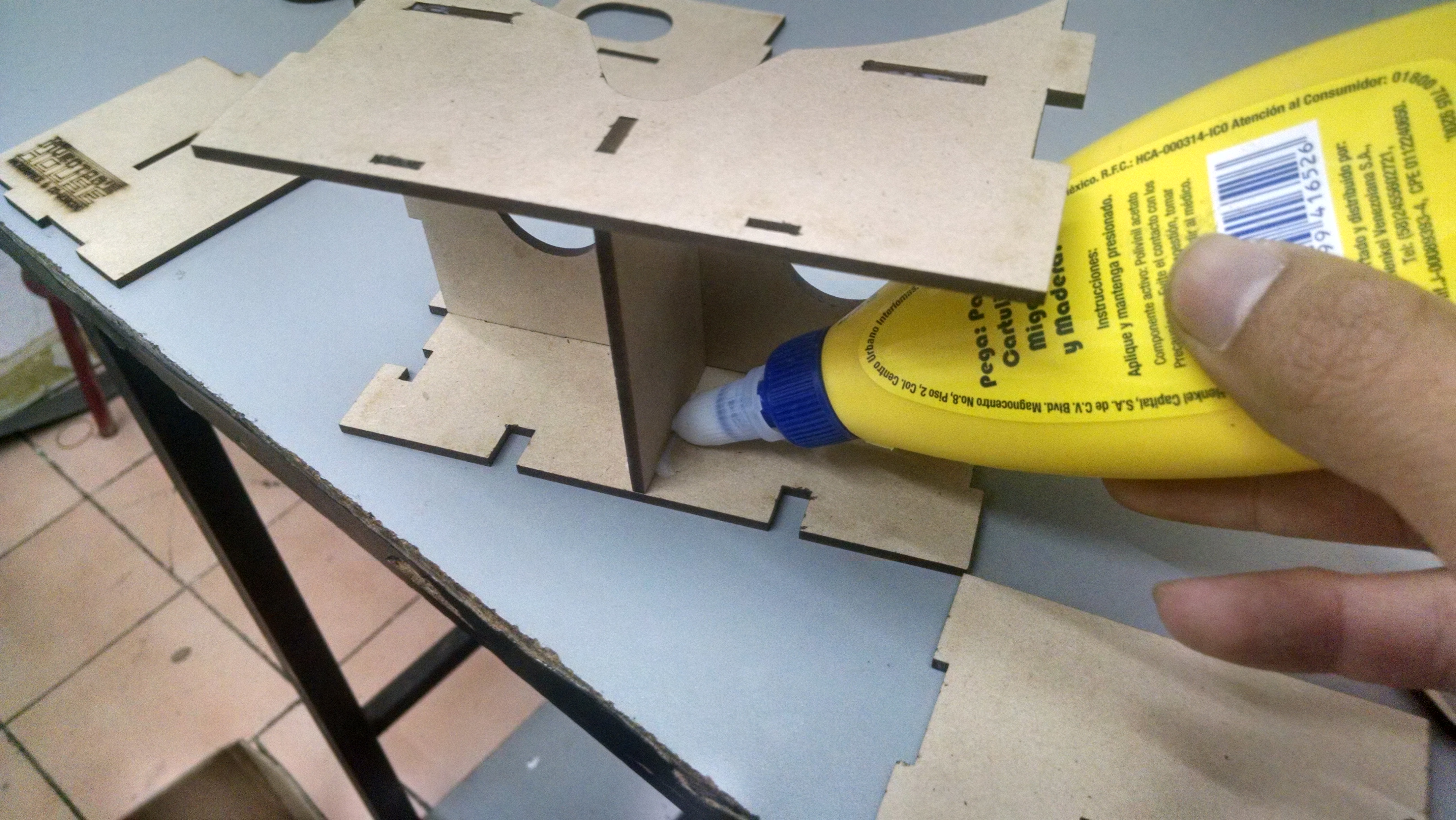

Lo primero es unir las base principales compuesta por las piezas mas grandes con un poco de pegamento, los cortes nos ayudan a identificar el sentido correcto de las piezas

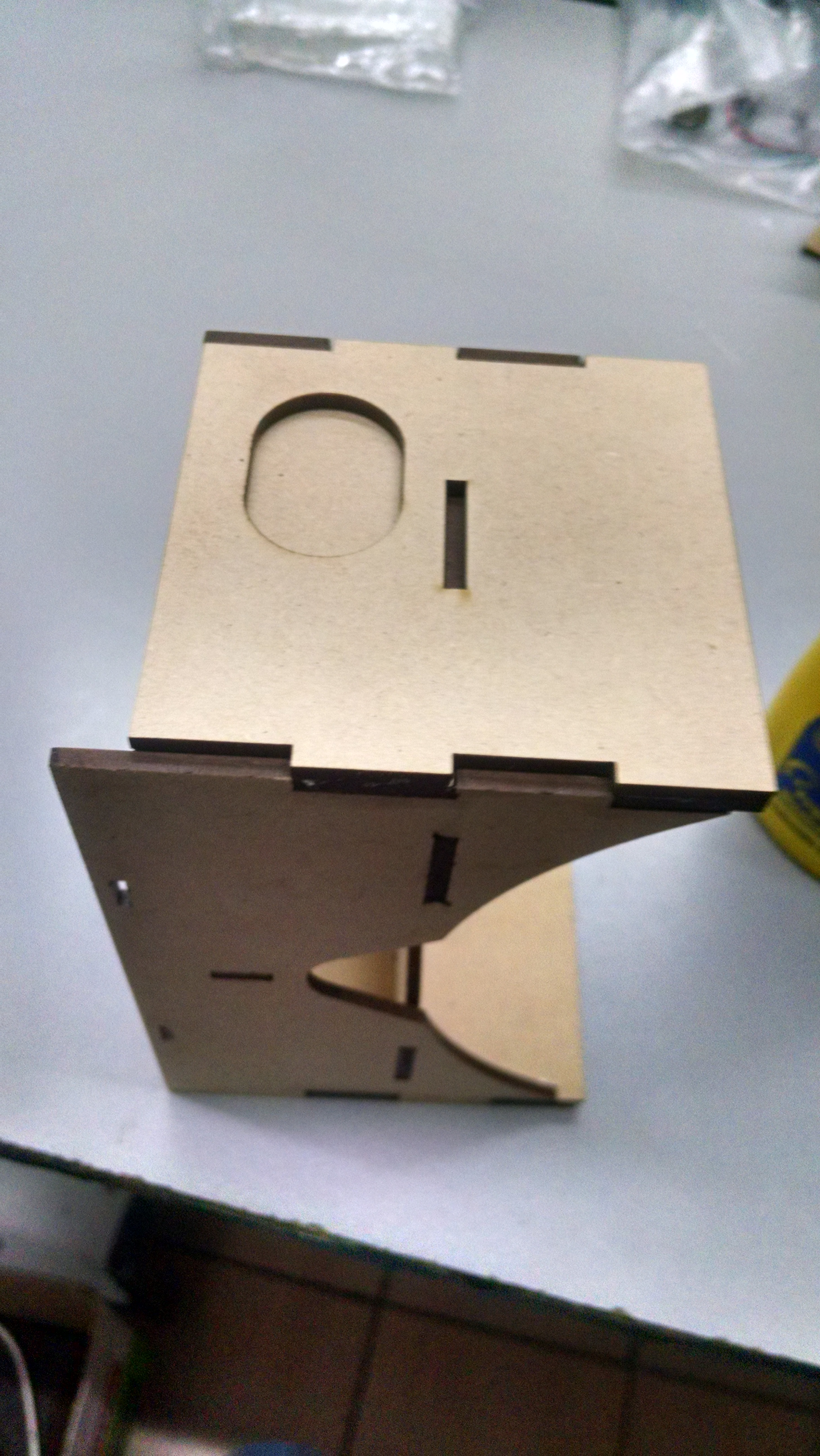

Ahora fijamos la parte izquierda que es donde va el imán aqui hay que fijar tres piezas dos paredes (una normal y una perforada con un orificio) y una pequeña pieza semi circular que es la que sostiene el iman por dentro, acomodamos de la misma manera como se ve en las imagenes

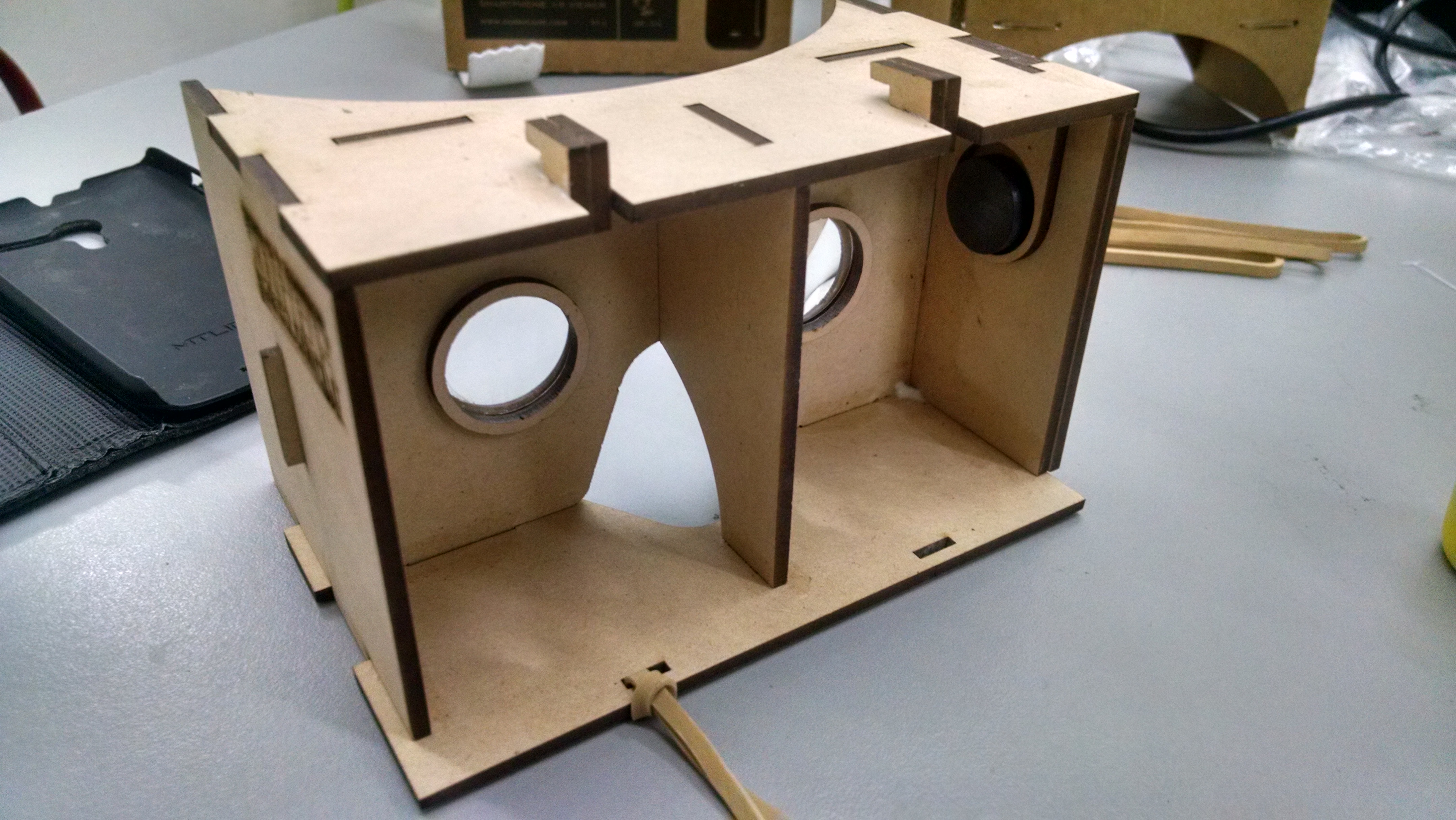

Con los pequeños anillos de MDF vamos a formar las bases que sostienen nuestros lentes colocamos dos por dentro (la parte donde va la pantalla del smarphone) del cardboard dejamos secar y colocamos los lentes

AVISO: La parte plana del lente va hacia donde esta nuestra cara y la parte redonda hacia la pantalla de smartphone

despues de que colocamos los lentes colocamos los siguientes dos anillos de MDF sobre la parte superior de los lentes, dejamos secar y no deberán caerse

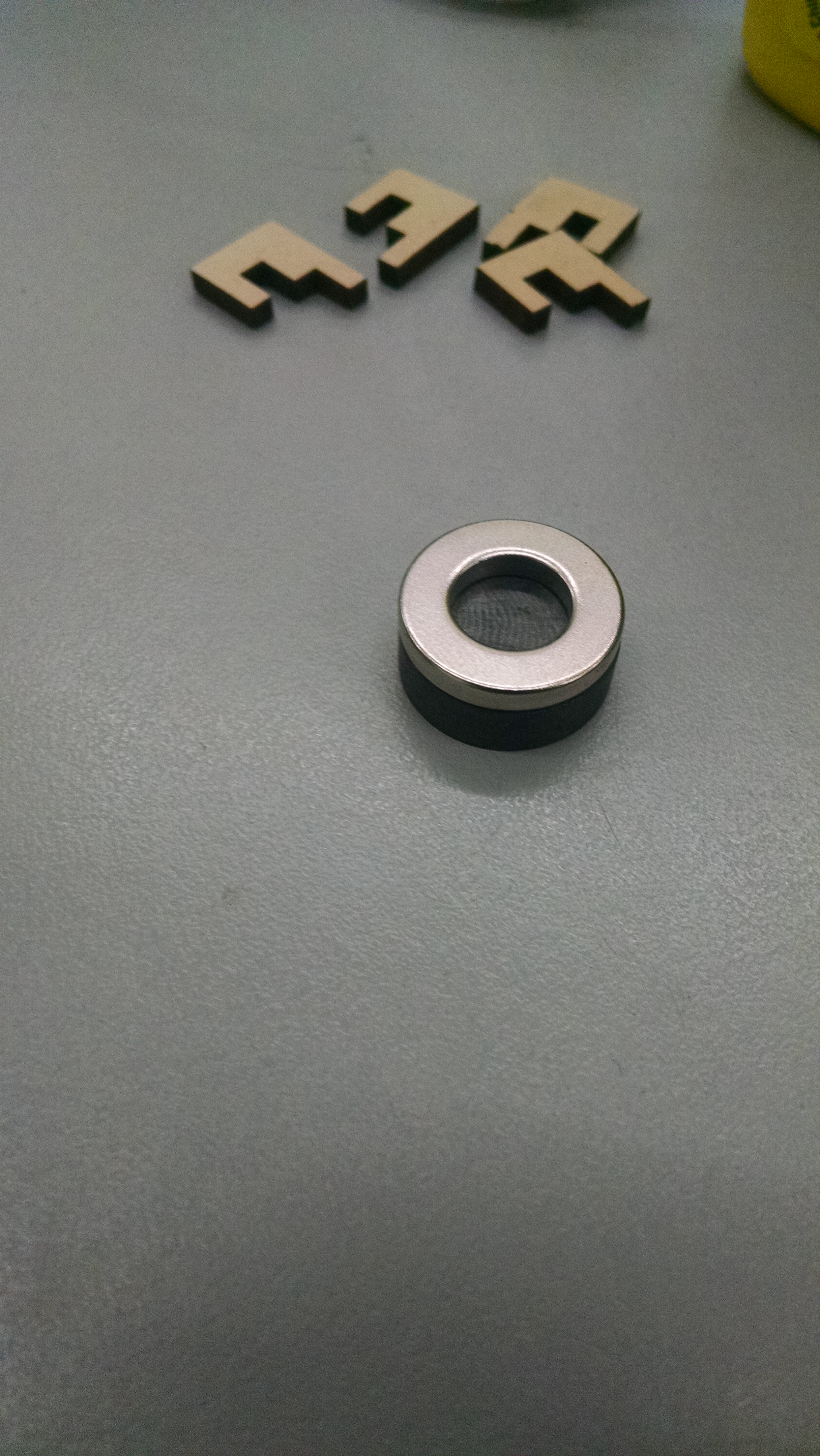

Ya casi hemos terminado debemos colocar el imán por dentro de nuestro cardboard y el anillo metálico por la parte de afuera

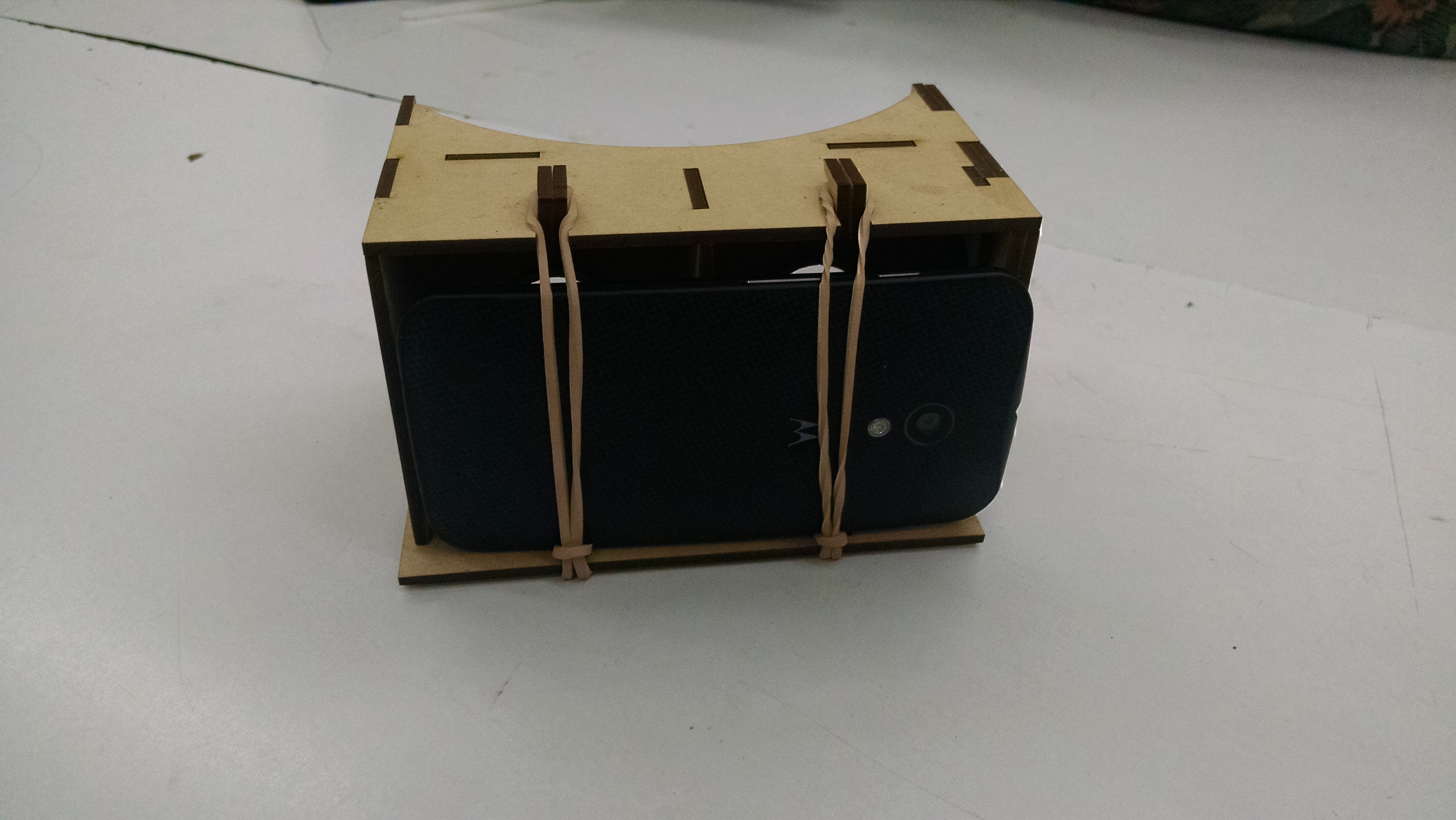

Las pequeñas pestañas que nos sobran son para la parte superior de nuestros cardboard y su tarea es tensar las dos ligas que sostienen nuestro smartphone

Felicidades ahora tenemos un bonito y duradero CardBoad de Google hechos de MDF!!, la verdad se ven muy bien lo único que les falta es unas ranuras para una correa pero esas se las puedes hacer tu, espero les haya gustado y se animen a replicar este proyecto.

Espero sus comentarios y las fotos de sus replicas

Saludos a toda la comunidad de Makers México e instructable
