Cama-escritorio

Hola, chicos.

Hoy vamos a realizar un proyecto súper fácil. Vamos a hacer un escritorio con un armario y cama elevada incluida para ahorrar espacio.

Autodesk

Iniciemos nuestro proyecto seleccionando la opción de "Crear boceto" y clickear el cuadrado entre las líneas azul(eje Z) y roja(eje X), después seguir el plano mostrado en la imagen.

Cuando hayas terminado de hacer el plano, seleccionas "terminar boceto" que está en la parte superior derecha de tu pantalla.

Cuando te muestre tu plano seleccionas solo la cara externa, NO los rectángulos hechos en tu plano principal (Esto es para que los rectángulos den la forma de la perforación y entren las demás piezas).

Cuando esta parte de tu plano esté seleccionada, buscas en la barra superior la opción "crear" y en el cuadro emergente eliges la opción "extruir". Digitas de medida "12" mm y tu plano se engrosará.

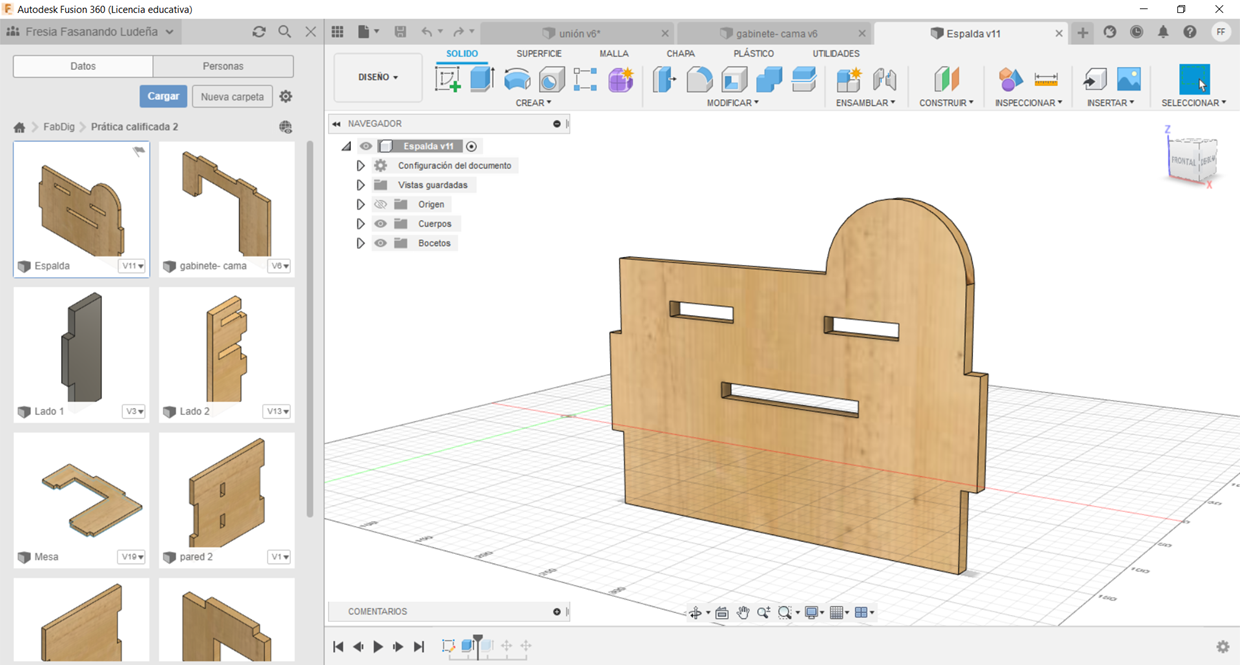

Lo guardas con el nombre de "Espalda" y listo.

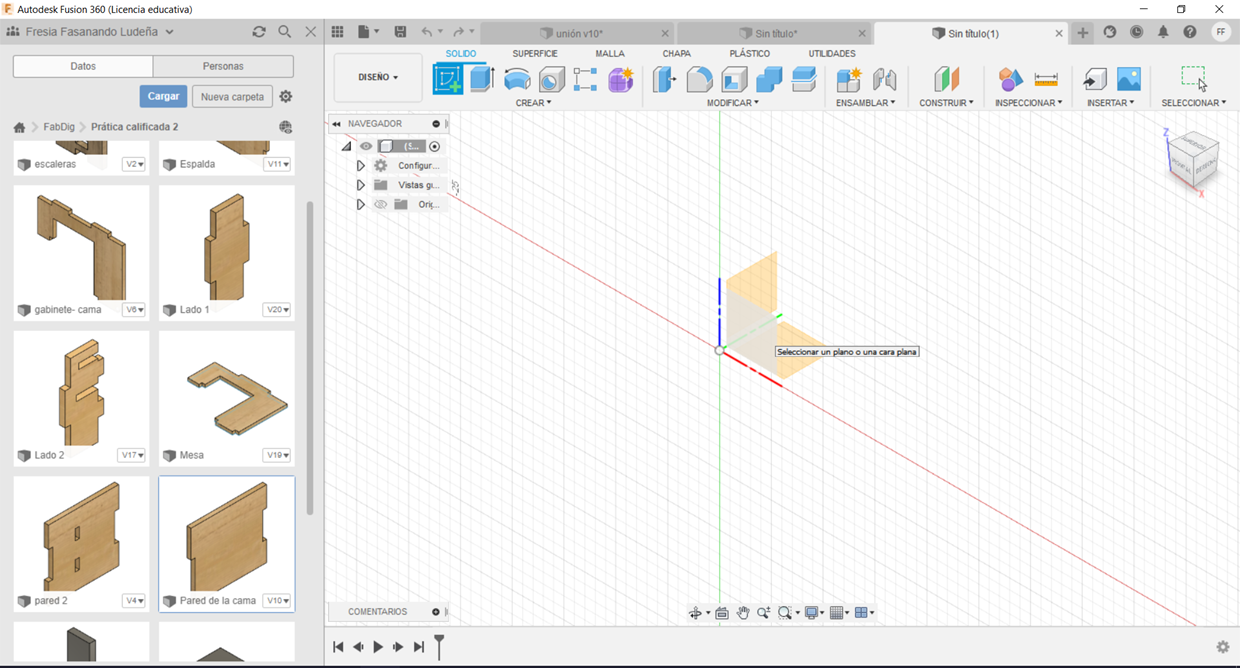

Para este segundo paso iniciaremos seleccionando la opción de "Crear boceto" y clickear el cuadrado entre las líneas verde(eje Y) y roja(eje X).

Después, sigues el plano mostrado en la segunda imagen.

Cuando termines el plano clickeas en "Terminar boceto".

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Finalmente, guardas tu plano como "Mesa".

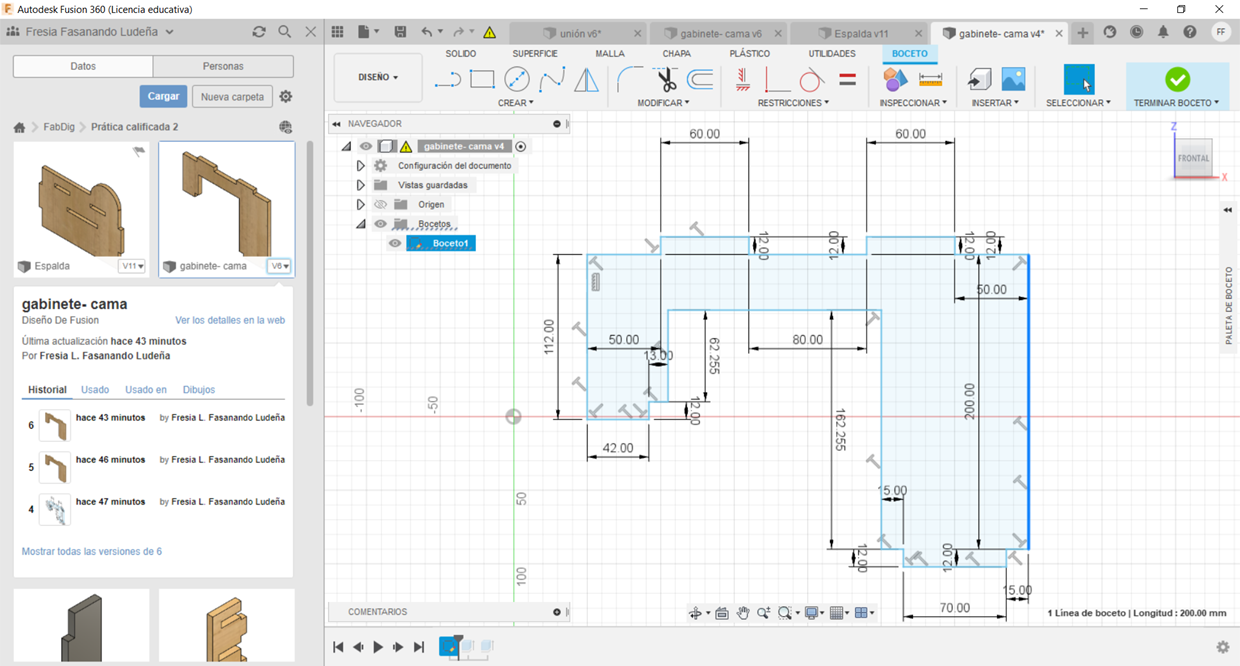

Para este tercer paso iniciaremos seleccionando la opción de "Crear boceto" y clickear el cuadrado entre las líneas verde(eje Y) y roja(eje X).

Después, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

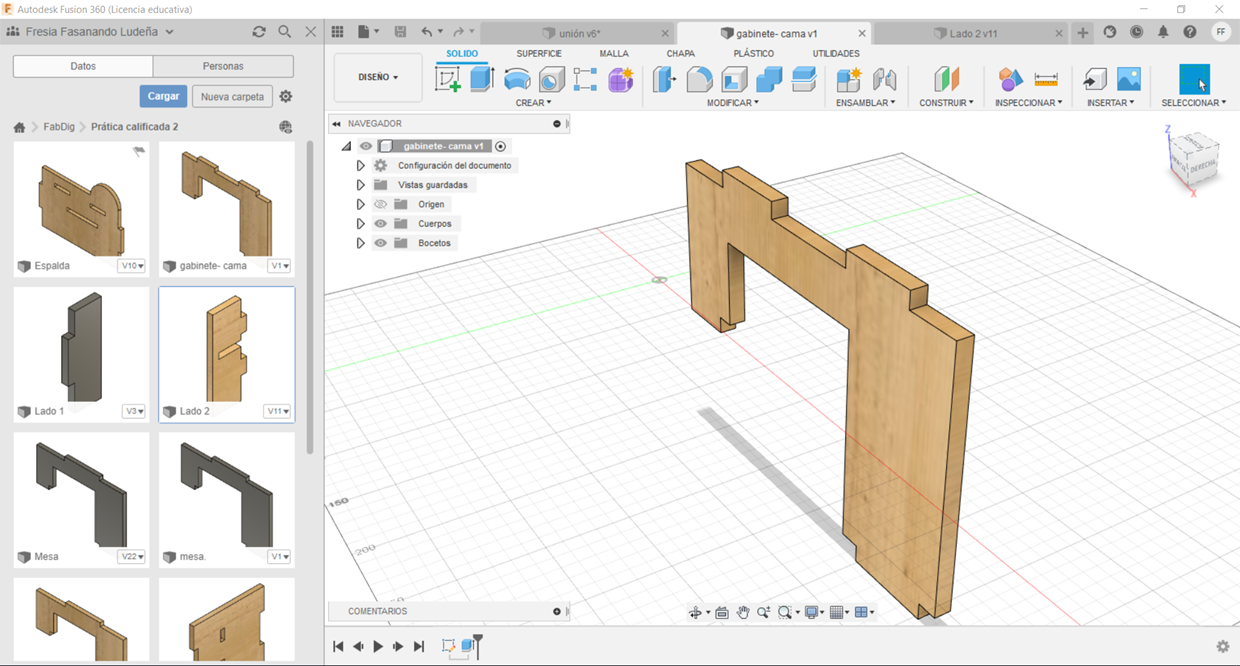

Finalmente, guardas tu plano como "Gabinete-cama".

Para el cuarto paso iniciaremos seleccionando la opción de "Crear boceto" y clickear el cuadrado entre las líneas verde(eje Y) y azul(eje Z).

A continuación, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Finalmente, guardas tu plano como "Lado 1".

¡Ya vamos por la mitad, chicos!

Para este quinto paso seleccionamos la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas verde(eje Y) y azul(eje Z).

Después, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Al terminar, guardas tu plano con el nombre de "Cara Lado 2" para que no se pierda.

Para esta sexta cara iniciaremos seleccionando la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas verde(eje Y) y azul(eje Z).

Seguimos el plano mostrado en la segunda imagen.

Le das click en "Terminar plano".

Cuando te muestre tu plano seleccionas solo la cara externa, NO los rectángulos hechos en tu plano principal (Esto es para que los rectángulos den la forma de la perforación y entren las demás piezas).

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Al finalizar guardas tu plano con el nombre de "Cara pared".

Para este paso seleccionamos la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas verde(eje Y) y azul(eje Z).

A continuación, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Finalizando, guardas tu plano con el nombre de "Pared de la cama".

Para este paso seleccionamos la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas verde(eje Y) y rojo(eje X).

Luego, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

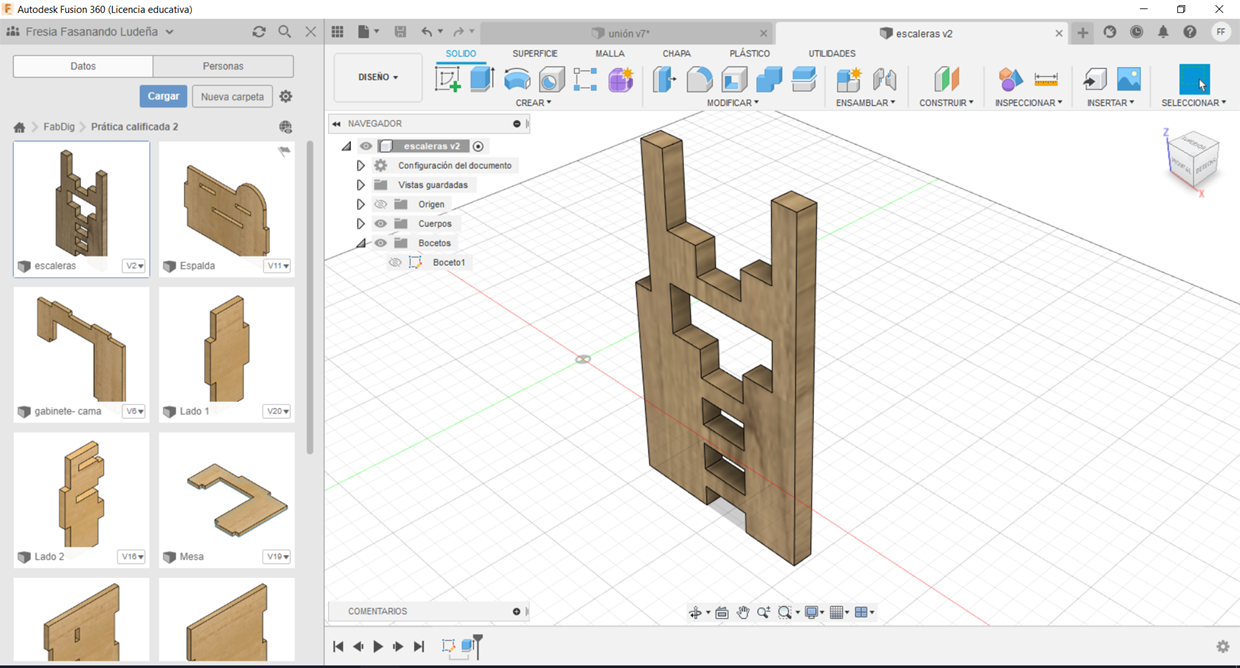

Finalmente, guardas esta el plano con el nombre de "Escalera".

Para este paso iniciamos seleccionando la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas azul(eje Z) y rojo(eje X).

Luego, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Guardamos lo creado como "Puerta".

Para este paso iniciamos seleccionando la opción de "Crear boceto" y clickeamos el cuadrado entre las líneas verde(eje Y) y rojo(eje X).

Luego, seguimos el plano mostrado en la segunda imagen.

Luego, vas a la barra superior en la opción "Crear" donde aparecerá un cuadro emergente y das click en la opción "Extruir" digitando "12" mm, esta medida le dará volumen a tu plano.

Guardamos lo creado como "Techo".

¡Ya estamos cerca del final!

En este paso uniremos todas las caras para completar nuestro proyecto.

Para iniciar la unión o ensamblaje tendremos que abrir una nueva ventana en nuestro Autodesk.

Al iniciar seleccionamos con click derecho una de nuestras caras guardadas y saldrá una ventana, clickeamos la opción "Insertar en el diseño actual". Insertamos otra cara para tener dos caras en el escenario y poder unirlas.

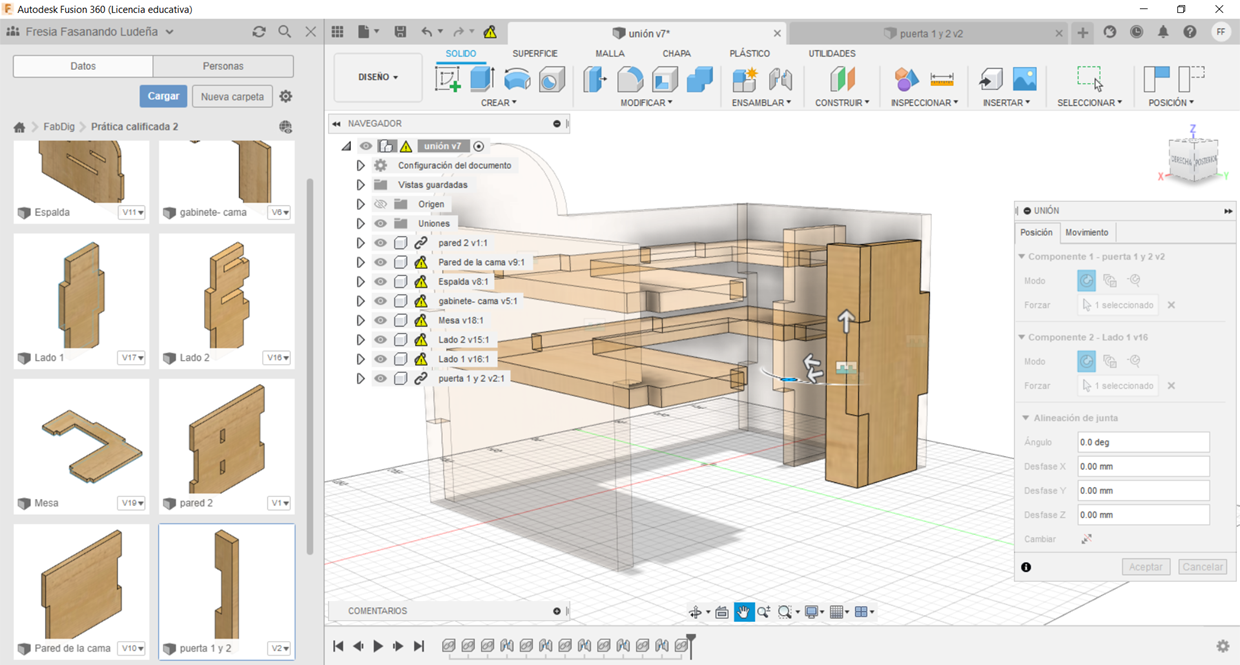

Cuando tengamos estas dos caras, las acercamos una a la otra y vamos a la barra de arriba en la opción "Ensamblar" y saldrá una ventana donde pondremos "Unir". Inmediatamente aparecerá un señalador con el que tendrás que indicar la mitad del segmento que quieres unir, después de haberlo seleccionado eliges el otro segmento de la otra pieza al que quieres unir el segmento previo. Cuando se hayan unido dar en "Aceptar".

Así se harán con todas las piezas.

¡Ya casi terminamos!

Cuando hayamos unido todas las piezas, cambiamos la opción "Diseño" por Renderizar. Esta opción se encuentra en la parte superior: Fíjese en la primera imagen.

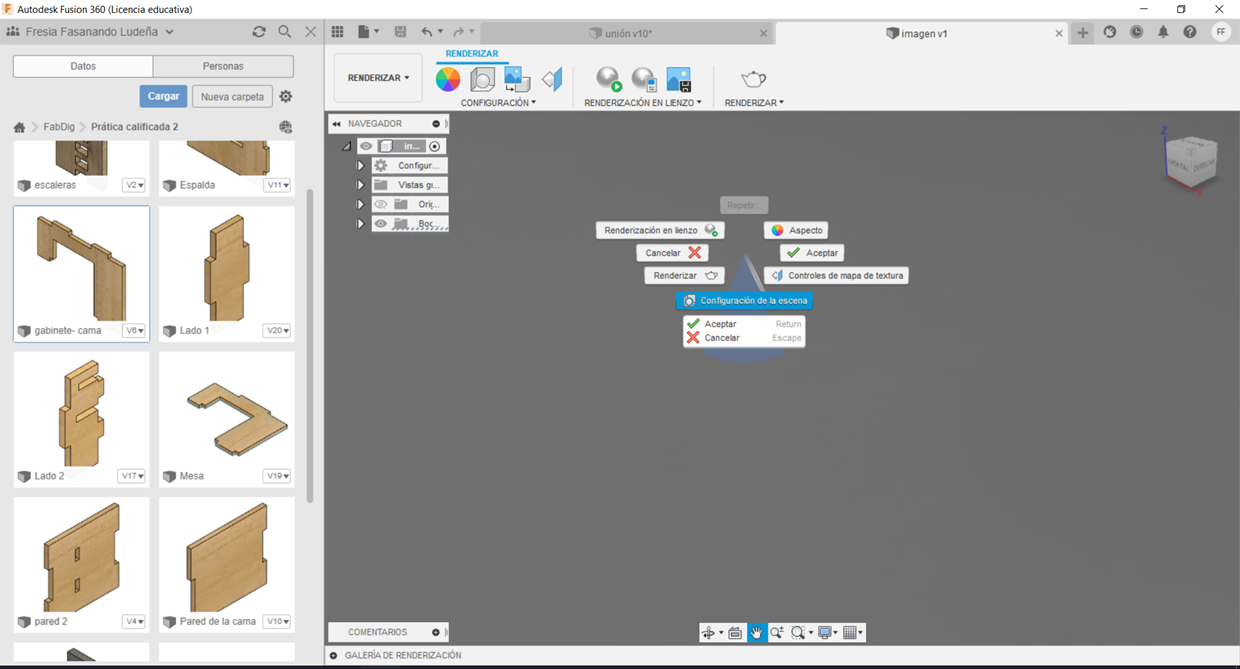

Al renderizar, en cualquier parte del espacio, mas no en el diseño, click derecho y dar click en "Configuración de la escena", a continuación aparecerán varias opciones de escenarios a escoger. ¡Escoge el que quieras!

¡Este es lo último!

Si deseas tener una imagen en formato JPG en tu computadora solo debes ir a la opción de "Capturar imagen", aparecerá un cuadro el cual debes rellenar de acuerdo a la segunda imagen mostrada.

Lo guardas en tu equipo y listo.

¡Esto ha sido todo! Espero les haya gustado.

¡Que les vaya bien! ¡Hasta luego!
