Caja P Registrador Temperatura
by pedmendozaga in Workshop > 3D Printing
61 Views, 0 Favorites, 0 Comments
Caja P Registrador Temperatura
.png)
Aquí damos unos pasos de como realizar una caja con tapa deslizante para colocación de una placa electrónica Arduino, una pantalla Led para ver la información que le pidamos a través de la programación que pasaremos del ordenador a la placa Arduino, nos tendremos que registrar en Cayenne para poder ver los resultados de temperatura obtenidos a través de la sonda.
. IMPRESSIÓ 3D DE CAIXES PER AL MICROCONTROLADOR NODEMCU
EXECUCIÓ AL TALLER
1.
IMPRESSIÓ 3D DE CAIXES PER AL MICROCONTROLADOR NODEMCU
https://www.youtube.com/watch?v=HMtLqm5TkGE
En esta dirección de youtube encontraréis el video de como crear la tapa deslizante.

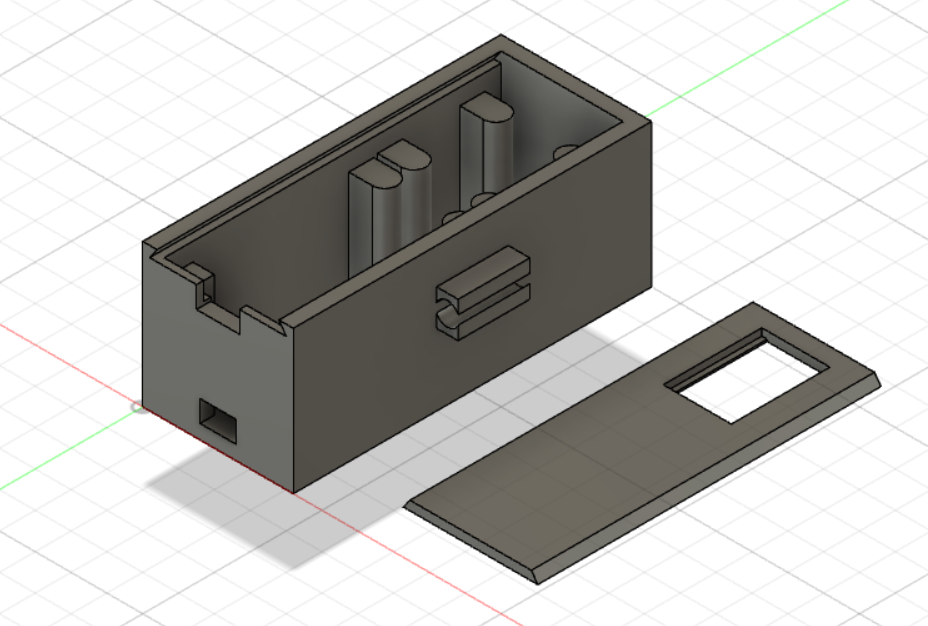

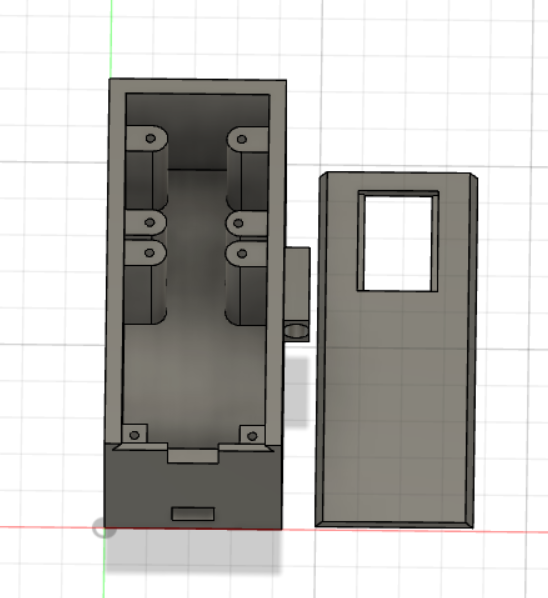

MEDIDAS DE LA CAJA
.png)
.png)
El orificio de donde va situada la sonda de temperatura depende del tipo de sonda que se instale.
EXPORTAR a CURA EL TRABAJO DE FUSION
.png)
Se han de realizar unos cambios en los parámetros del programa:
Se cambian las temperaturas de la placa de impresión: 60 grados Temperatura impresión : 200 grados
Una vez acabada la caja exportamos fichero al programa CURA, escogemos modelo de la impresora ARTILLERY GENIUS, realizaremos unos ajustes de impresión.
HACER CAJA EN IMPRESORA
A través del programa FUSIÓN 360 se realiza caja para montaje de: Placa IOT ‐ NODEMCU II (ESP8266): Sensórica.
Una pantalla oled SS1306 + Sensor de temperatura DS18B20.
Una vez acabada la caja exportamos fichero al programa CURA, escogemos modelo de la impresora ARTILLERY GENIUS, realizaremos unos ajustes de impresión.
Una vez realizados los ajustes grabamos en un pen la composición del trabajo a realizar e introducimos el pen en la impresora.
La caja se realizará con hilo PLA-HD 1,75mm Azul
PLACA METRAQUILATO
.png)
Montaje Del Registrador
Se han de modificar parámetros en el programa de arduino
registrador de temperatura.
Hay que configurar la señal wifi, depende de donde cogas la señal.
// Cayenne authentication info. This should be obtained from the Cayenne Dashboard.
char username[] = "34619770-48a8-11ed-bf0a-bb4ba43bd3f6";
char password[] = "ebbaca5199dd804090e754ff4810066c934837f6";
char clientID[] = "e73502b0-48a8-11ed-baf6-35fab7fd0ac8";

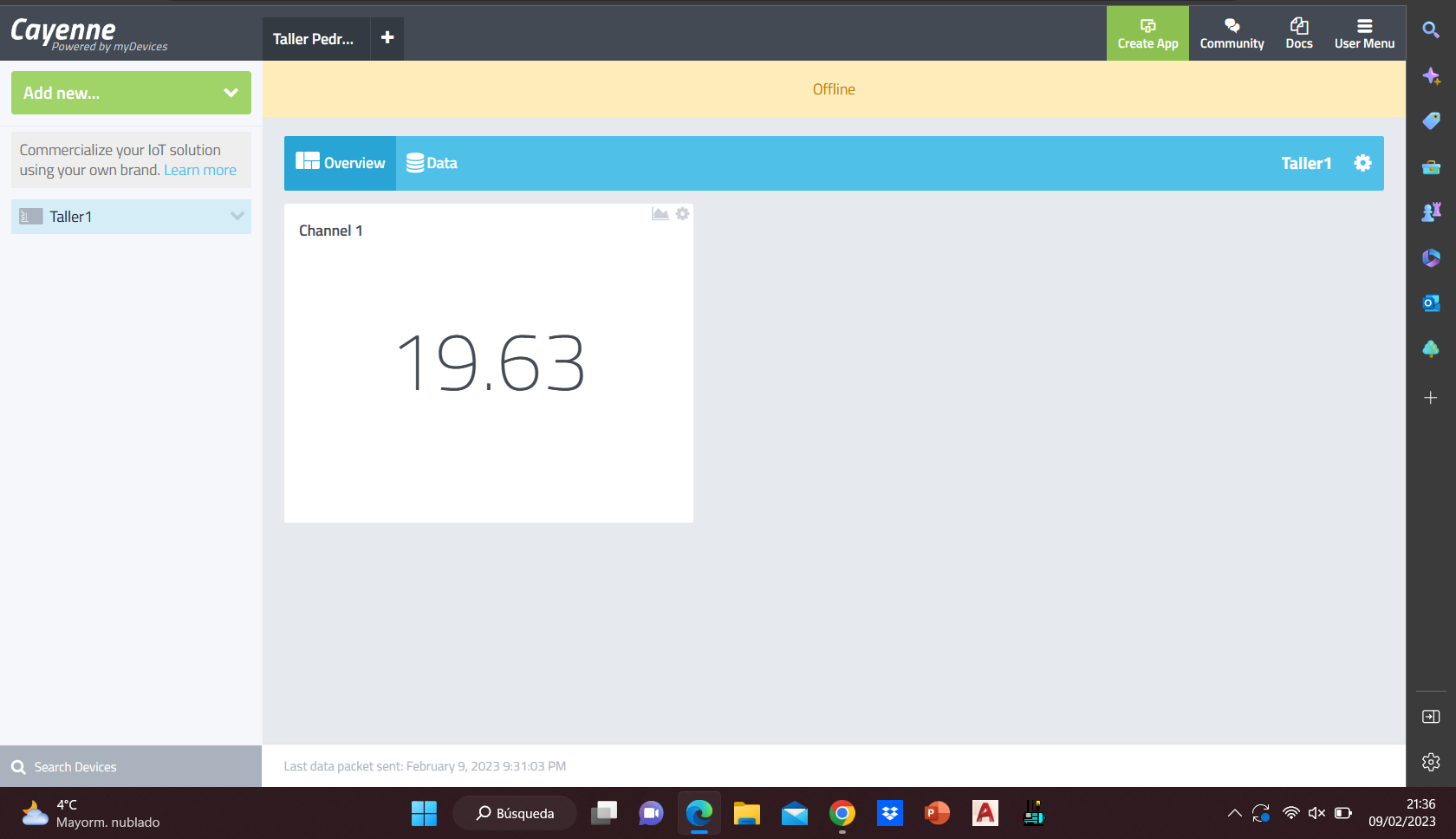

Cayenne
Pagina WEB para registrarse para poder acceder a los datos enviados por la sonda de temperatura.
Una registrado podrás acceder a ver temperaturas y crear widget para crear tu estilo en la aplicación.
