Caja Ensamblada

Hoy vamos a aprender como hacer una caja en Fusión 360 , paso por paso iremos realizando las medidas de cada cara para posteriormente ensamblarlas y personalizar a su antojo :)

Es recomendable tener una PC con características de Windows 10 , una tarjeta grafica y procesador de 64 bits , también es muchísimo mas sencillo si contamos con un mouse y teclado para ciertas modificaciones y obviamente el Fusion 360

Para empezar debemos buscar la herramienta para crear un nuevo boceto de preferencia en los ejes X y Z de tal forma que tengamos la percepción clara de como quedara la caja respecto a cada eje , guiándonos del plano con la herramienta crear boceto y linea empezaremos el trabajo.

Lo único que debemos hacer es ir a la barra superior en la parte de herramientas , y seleccionar el gadget linea.

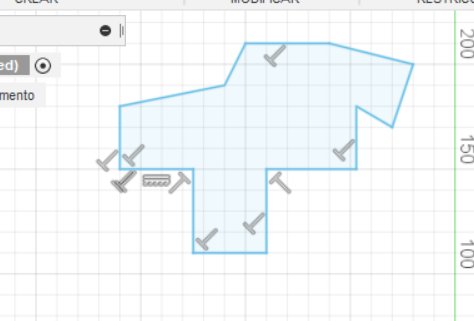

El procedimiento es muy simple , empezamos con un click para poner el punto de inicio de la linea posteriormente al mover el mouse le daremos largo y ángulo , posteriormente seguiría guiarnos de las medidas de el plano.

También podemos usar el teclado y escribir el valor de largo o Angulo que deseemos.

Finalmente al terminar de trazar la primera cara si es que sale de manera correcta , podremos apreciar como se sombrea nuestra figura creada , le daremos al finalizar boceto y en este caso la cara A de la caja estaría finalizada.

Respectivamente el primer plano es de la cara B y el segundo de la cara C.

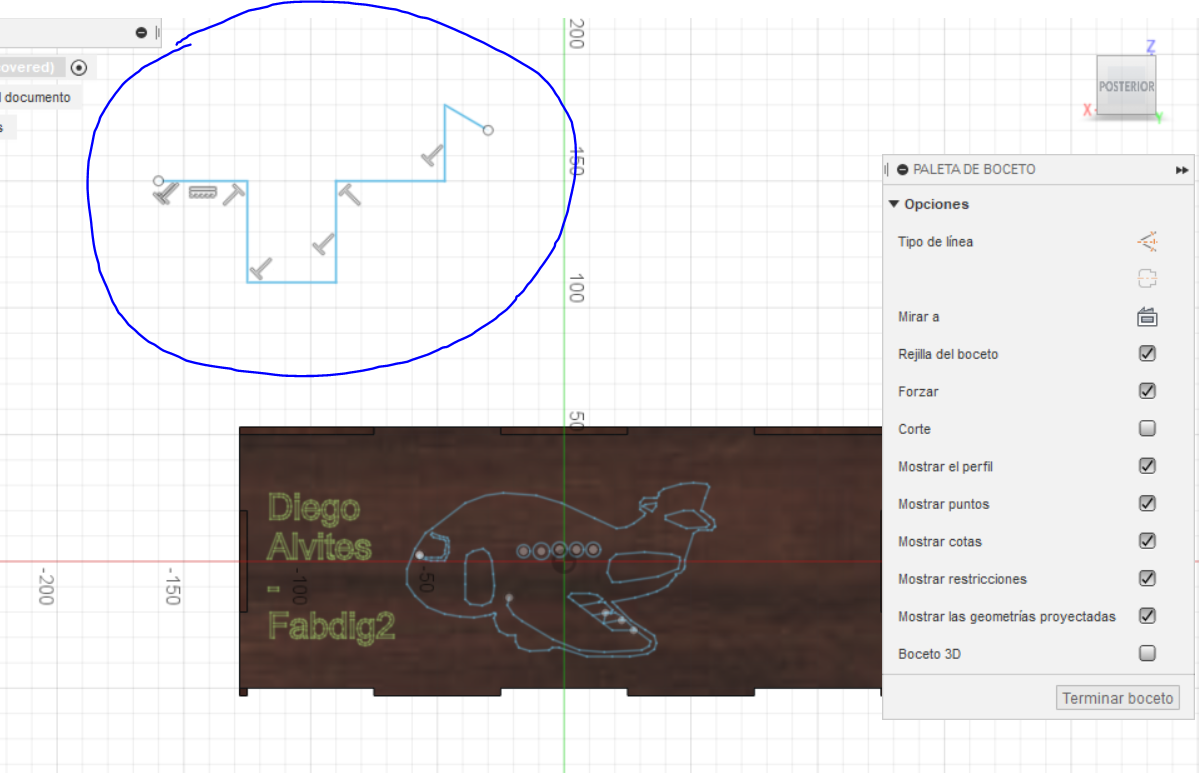

De la misma sencilla forma nos vamos guiando de los planos que tenemos y aplicando el mismo método de la cara A vamos a trazar estas dos caras.

PERO la diferencia es que hay que centrar estas caras en otros ejes de la siguiente manera.

Primero para cada cara que tengamos la pondremos en una pestaña - en el símbolo +

Los ejes seran:

CARA B - EJES Y - Z

CARA C - EJES X - Y

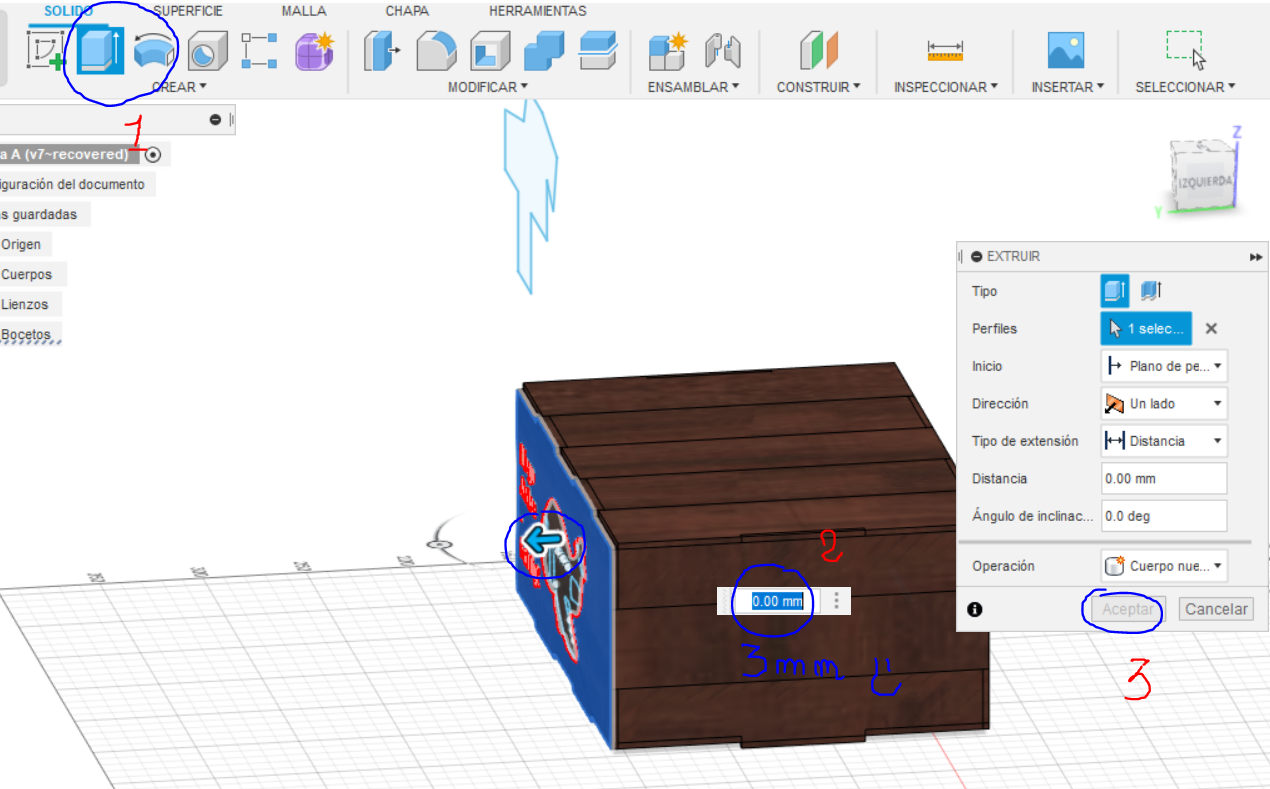

Una vez este terminado nuestras caras , lo que haremos será o darle doble click a a cara seleccionada o seleccionándola en la misma pantalla , buscaremos la herramienta extrusión para darle el grosor que nosotros deseemos , en este caso será de 3 mm - para este valor lo escribiremos en el recuadro y le damos aceptar

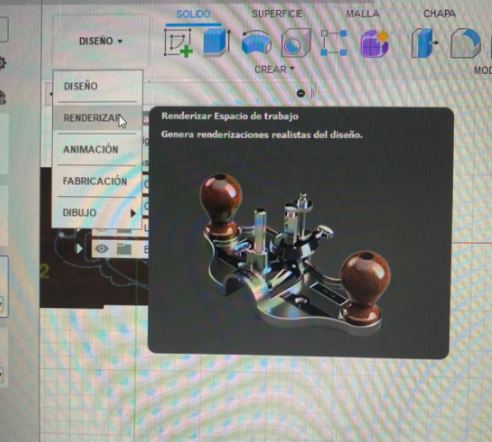

Para agregar una textura a nuestra cara iremos Diseño - Renderizar

Posteriormente Renderizar - Diseño y Aspecto de tal manera que se nos abrira una ventana que tendra varias opciones de aspectos como el de caoba que he elegido.

Para añadir este aspecto solo hay que arrastrar el diseño a las caras y listo soltamos de tal manera que lo hagamos para cada cara.

Para ensamblar nuestra caja debemos juntar o unir todas nuestras piezas de manera correcta , crearemos una nueva pestaña para ir agregando pieza por pieza , lo haremos dándole click derecho sobre cada pieza y presionando insertar diseño actual.

Ahora que tenemos todas las piezas en una pestaña , vamos a la herramienta ensamblar y le damos a opción unión de tal forma que nos salga una ventana y buscaremos la opción de inserción de dos aristas

Seleccionaremos la arista 1 de componente 1 , de igual manera para la arista 2 con el fin de unir las caras A y B

Finalmente al unirse las caras le damos aceptar y repetimos con las piezas que nos falta unir.

A nuestra caja que tengamos ensamblada le pondremos un poco de creatividad agregando una calcomanía por esto escogeremos una imagen de preferencia de blanco y negro que podamos calcar fácilmente.

Pasos

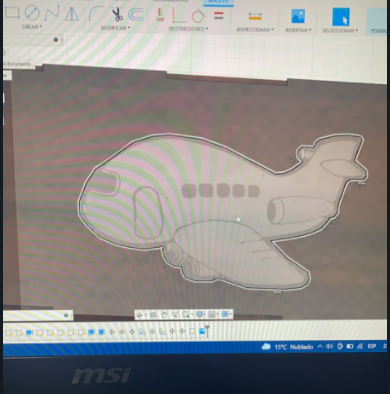

1. Entramos a la pestaña de la cara que queramos ponerle imagen , click derecho le damos a editar boceto , y en la barra de herramientas le damos a insertar y buscamos nuestra figura que hemos descargado desde internet y le damos aceptar

2. lo ajustamos de acuerdo al tamaño que deseamos y desde la ventana de calcomanía de figura que se nos debe abrir le bajamos la opacidad y le damos aceptar

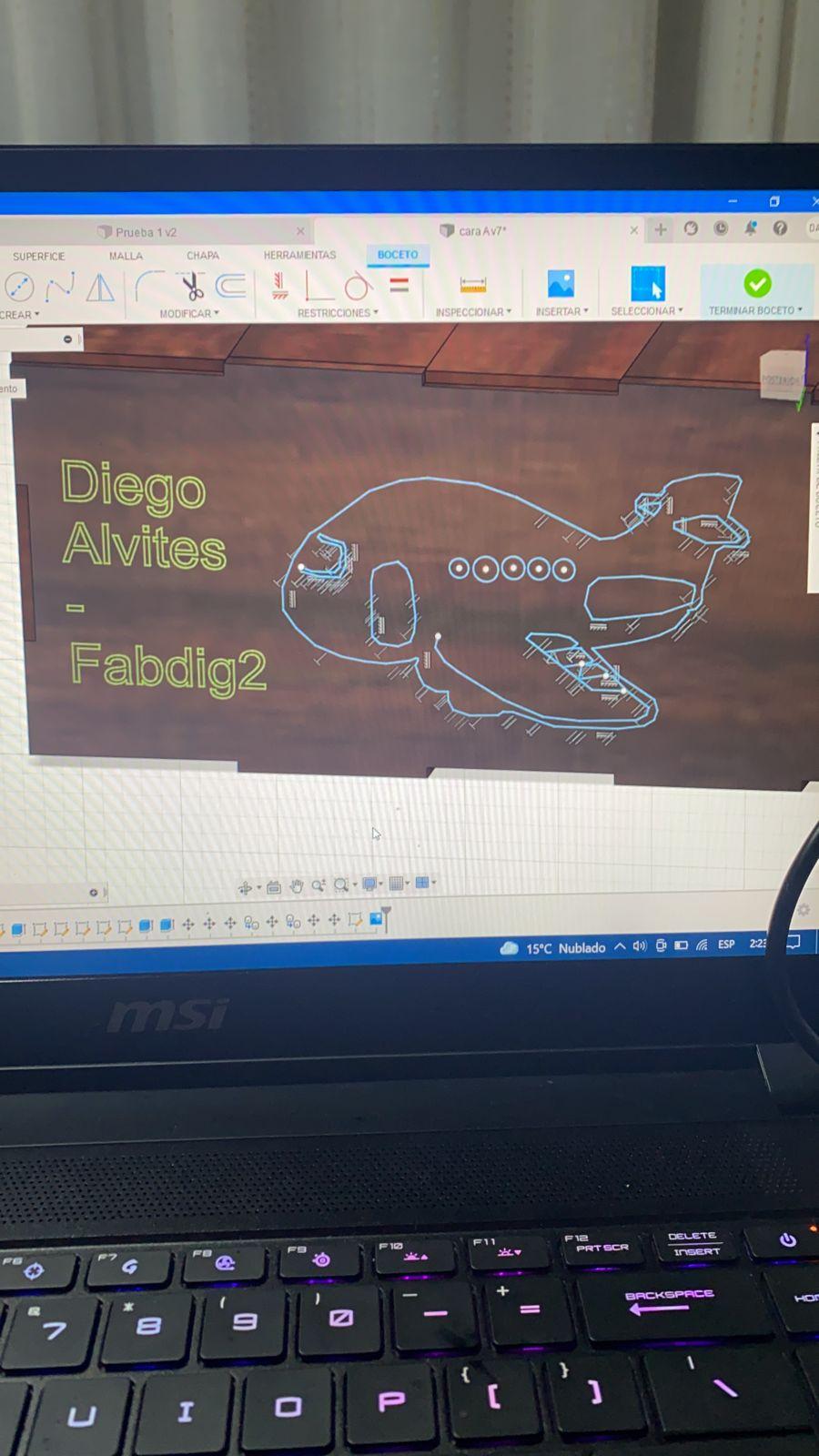

3. De tal manera que al bajarle la opacidad será mas sencillo trazar puntos para dibujar con la herramienta de punto de ajuste de spline en nuestra figura

4. le vamos dando clicks para contornear la figura hasta terminarla y nos vamos a la carpeta de figura o calcomania y le quitamos la opcion para que se vea la figura para ocultarlo.

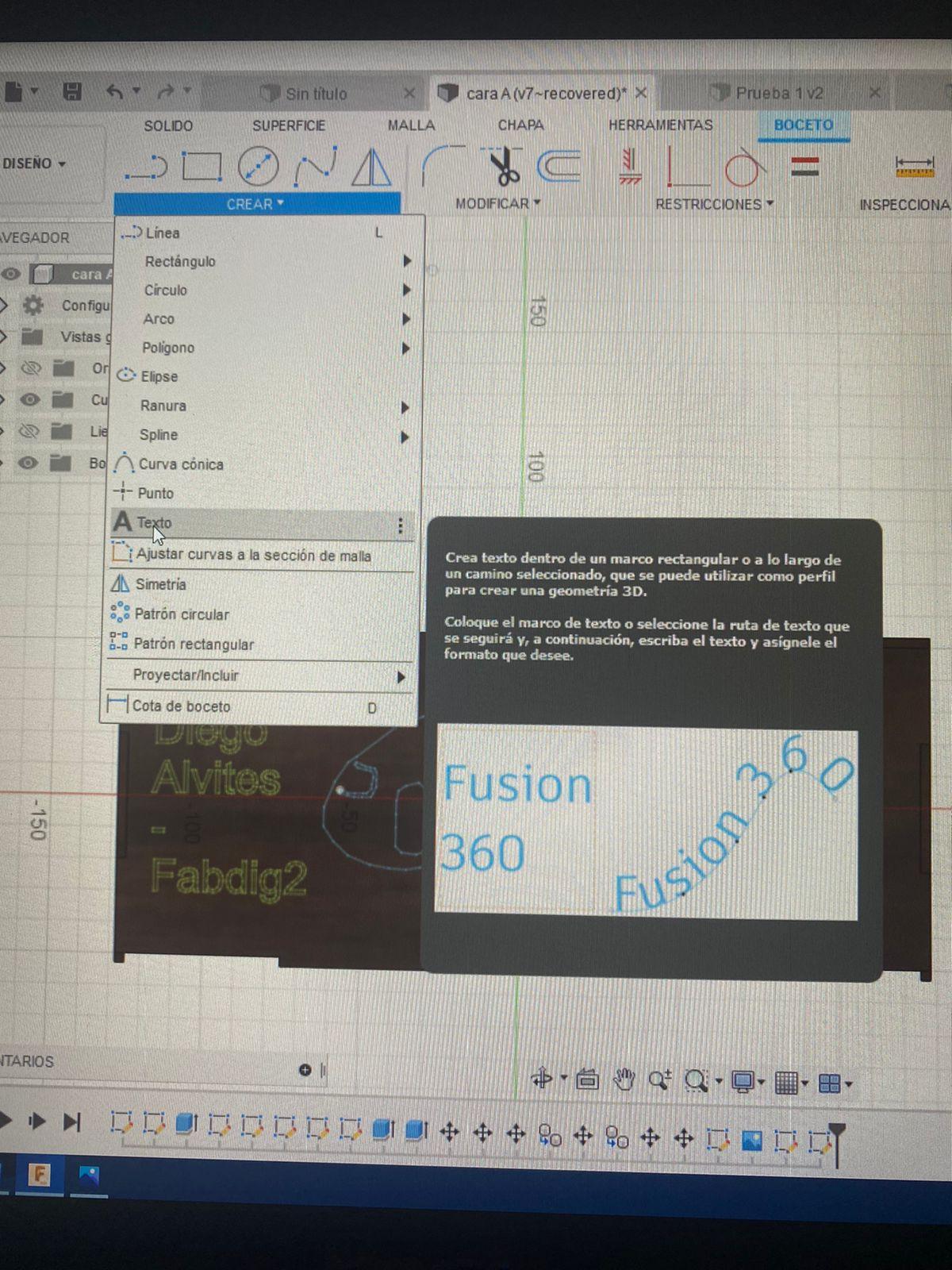

SI deseamos como este caso le agregaremos a la figura un pequeño texto creativo - estando en el mismo boceto buscamos la herramienta crear - y seleccionamos texto - con nuestro cursor le daremos tamaño a nuestro cuadro de texto para que posteriormente al dar click aparezca una ventana en el que podemos escoger estilos , de letray entre otros.

Le damos click derecho a nuestro texto y seleccionamos explosionar texto de tal forma que podamos extruir cada letra.

Finalmente le damos seleccionar a toda la cara con click derecho y guardamos como DXF y terminar boceto.

Para este paso opcional de simulación laser debemos tener el programa RDworks para posteriormente configurarlo antes de imprimirlo en laser en cortado y grabado.

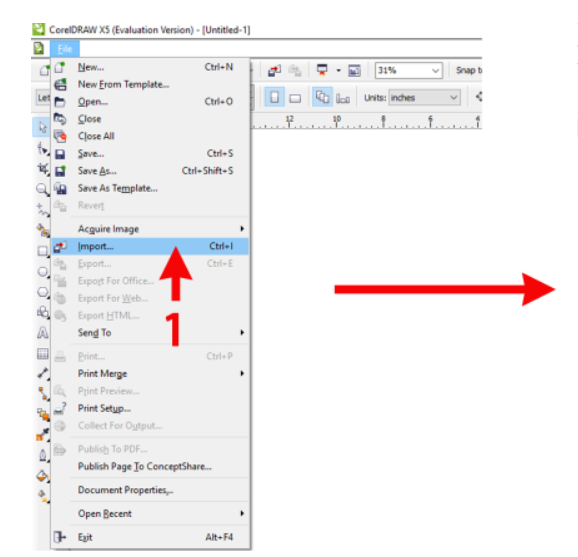

Debemos Guardar nuestro trabajo de boceto y texto como .dxf para que podamos importarlo al programa de laser en el cual vamos a escoger colores para nuestras siluetas como por ejemplo verde para delineamiento , rojo para cortes, azul para grabaciones.

Y finalmente con la herramienta Preview podemos tener una vista de como se vería y realizaría la impresión, distancia y tiempo que tomaría.

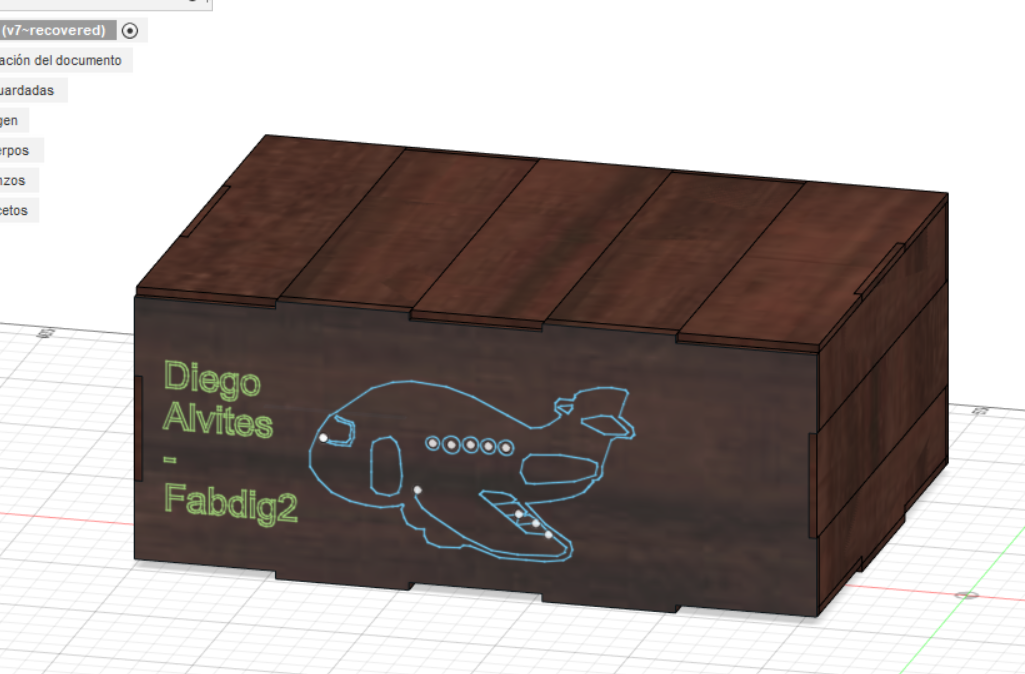

Y finalmente tendríamos una creación de caja ensamblada con figuras de FUSION 360 para principiantes.
