Caja De Utensilios

En el mundo acelerado y cargado de responsabilidades de la educación moderna, mantener los utensilios escolares organizados es una tarea que a menudo se pasa por alto. La búsqueda constante de bolígrafos, lápices, marcadores y otros suministros es una fuente innecesaria de estrés para estudiantes de todas las edades.

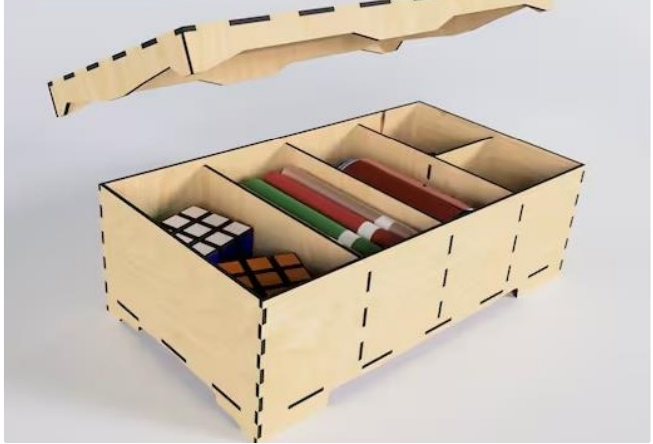

Para abordar este problema común, nuestro proyecto se enfoca en diseñar y desarrollar una caja escolar organizadora altamente funcional y estilizada. Esta caja no solo brindará un lugar ordenado para almacenar y transportar todos los utensilios esenciales, sino que también promoverá la eficiencia y la productividad en el entorno escolar.

Lápiz.

Cuaderno.

Computadora

Internet

Software de fusión 360

Fresadora CNC

Materiales para el corte

Pensamos una idea para poder hacer, podemos ayudarnos del internet para poder hacer.

Diseñamos los planos para poder usarlo, respetando los limites, como que el diámetro es de 9mm y el área debe de ser no mas de 40cm. Y con sus respectivos tiendes hembra y macho para unir las piezas.

Nos creamos una cuenta en autodesk y descargamos el programa fusión 360, iniciamos el programa.

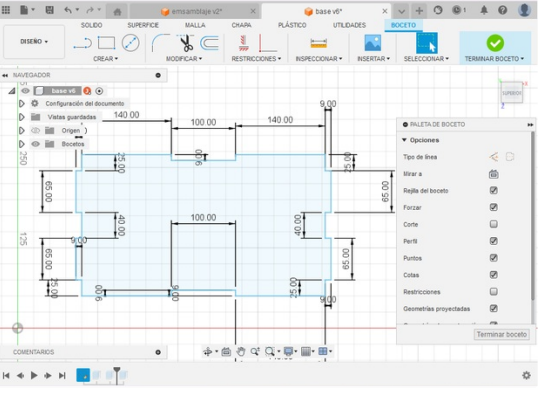

De acuerdo a boceto que hicimos llevamos estos al programa para poder hacer cada uno dentro del programa. empezamos con la base

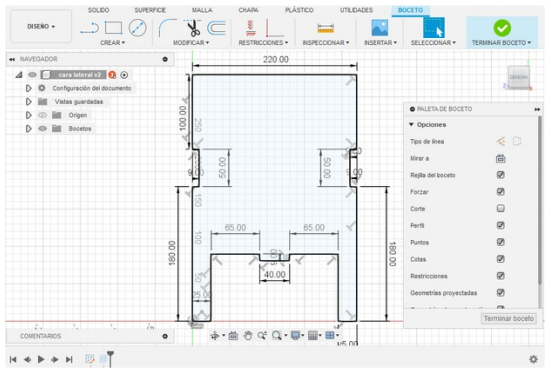

El lado lateral se repite dos veces por lo tanto hacemos un solo boceto para poder usarlo. Acá también hacemos como unas patas para poder tener una elevación en nuestro organizador.

Hacemos la cara diagonal, y como en anterior caso solo hacemos uno.

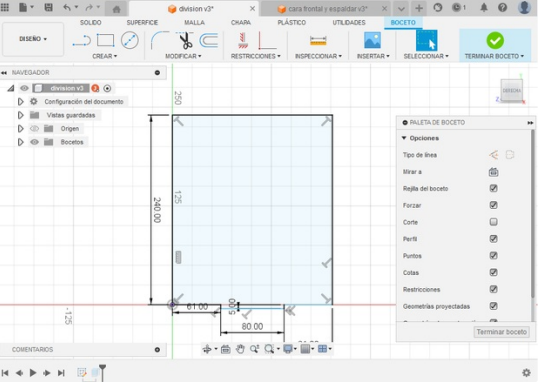

Creamos una división para poder separar el contenido del divisor, pero hacemos que su diente no sea de 9mm si no de 4 mm para poder hacer la conexión con la base.

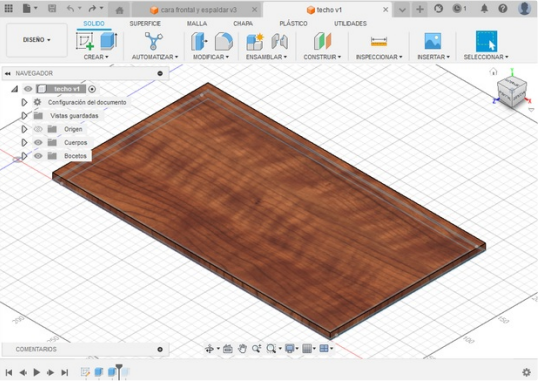

Creamos un recuadro para poder hacer la tapa. nos acercamos 1 centímetro y hacemos rectángulo que tengan 9mm de largo.

Extruimos usando la tecla E, hacemos con 9mm. y hacemos lo mismo en todas las piezas.

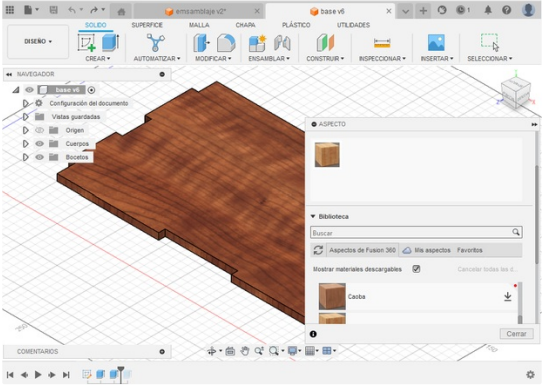

Presionando la letra a nos aparecerá un menú donde podremos seleccionar diversos aspectos para el material para poder ver un poco mejor como se vera la versión final.

Las piezas deberían quedarnos así después de extruir y poner aspecto.

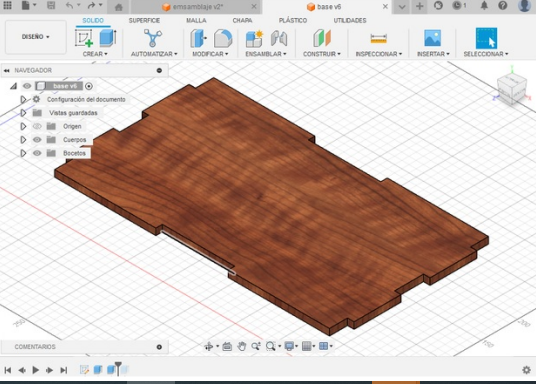

Hacemos click derecho en la base, y damos donde dice editar boceto y hacemos un pequeño rectángulo en el medio con ayuda de las líneas de construcción.

Haceos clic en el pequeño rectángulo y damos a la E, y hacemos extruimos para adentro. Hacemos con una medida de acuerdo al diente de la división en este caso de 5mm.

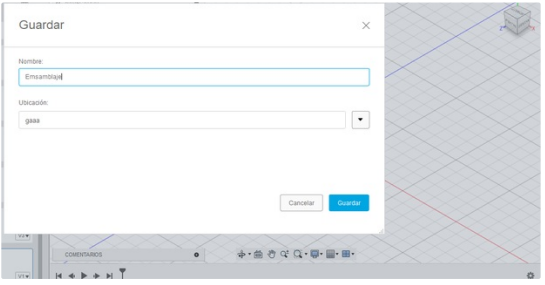

Para poder ver el ensamblaje debemos crear un nuevo archivo. Y guardamos con un el nombre ensamblaje.

Arrastramos las piezas hacia el nuevo archivo y acomodamos. Recomendado empezar por la base.

Usamos la herramienta unir que se encuentra en el apartado de ensamblaje.

Usamos la misma pieza dos veces y unimos en ambos lados.

Hacemos lo mismo con la cara frontal y espaldar.

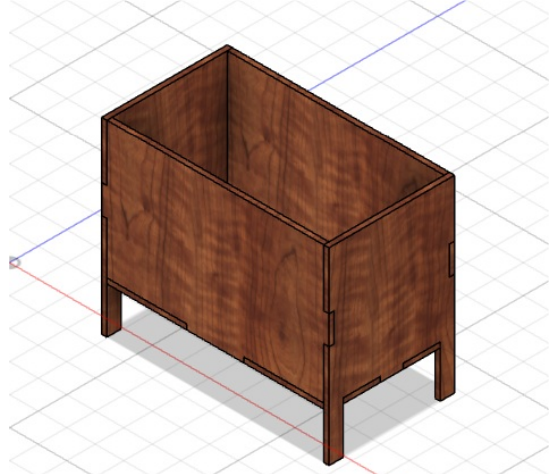

Agregamos la división y la tapa y podremos observar como se vera el proyecto final.

Exportamos en formato .dxf y llevamos a la fresadora CNC.
