Caja De Lobo

Enzamble v8.png

Bienvenidos a todos, vamos a desarrollar una cajita de lobo con las medidas de 250.00 mm (25cm) de largo, 180 mm (18 cm) de ancho y de alto 100.00mm (10 cm). Esta cajita es principalmente hecha para regalar a toda persona que le guste las mascotas caninas. Espero que les guste y se animen a crearla.

Descargar Fusion 360


Primero debemos descargar el programa Fusion 360; una vez instalada

y actualizado; abriremos el programa; en donde nos saldrá crear un grupo o reunión, entraremos en la opción donde nos dará una acción de renombrar el grupo en este caso podemos poder tu nombre o algún apodo.


Realizaremos los siguientes sub pasos para la creación de un

proyecto:

· Paso 2.1.- Hacer clic en los 9 cuadritos alineados.

· Paso 2.1.- Luego nos dirigiremos en la opción de “Nuevo Proyecto”.

· Paso 2.3.- Luego de entrar a la opción anterior nos saldrá un enlace en donde lo tendrás que renombrar.

imagen 2.png

Una vez creado el enlace, haremos lo siguiente:

1) Dar clic en la opción de “Nueva Carpeta”.

2) Se abrirá la carpeta en donde cambiaremos el nombre por “Caras”.

3) Para crear un archivo, haga clic en el símbolo de "guardar".

4) Asignarle un nombre al archivo, en este caso el nombre sería el de “CARA A”.

5) Verificar que esté siendo guardado en la carpeta deseada.

6) Finalmente guardamos el archivo.


Para crear un Sketch.

a) Primero iremos en la opción de “CREAR” y daremos clic en “Crear un boceto”.

b) Una vez activada la opción boceto, seleccionaras la superficie donde trabajaras; de preferencia selecciona la superficie más cercana a los cuadritos.

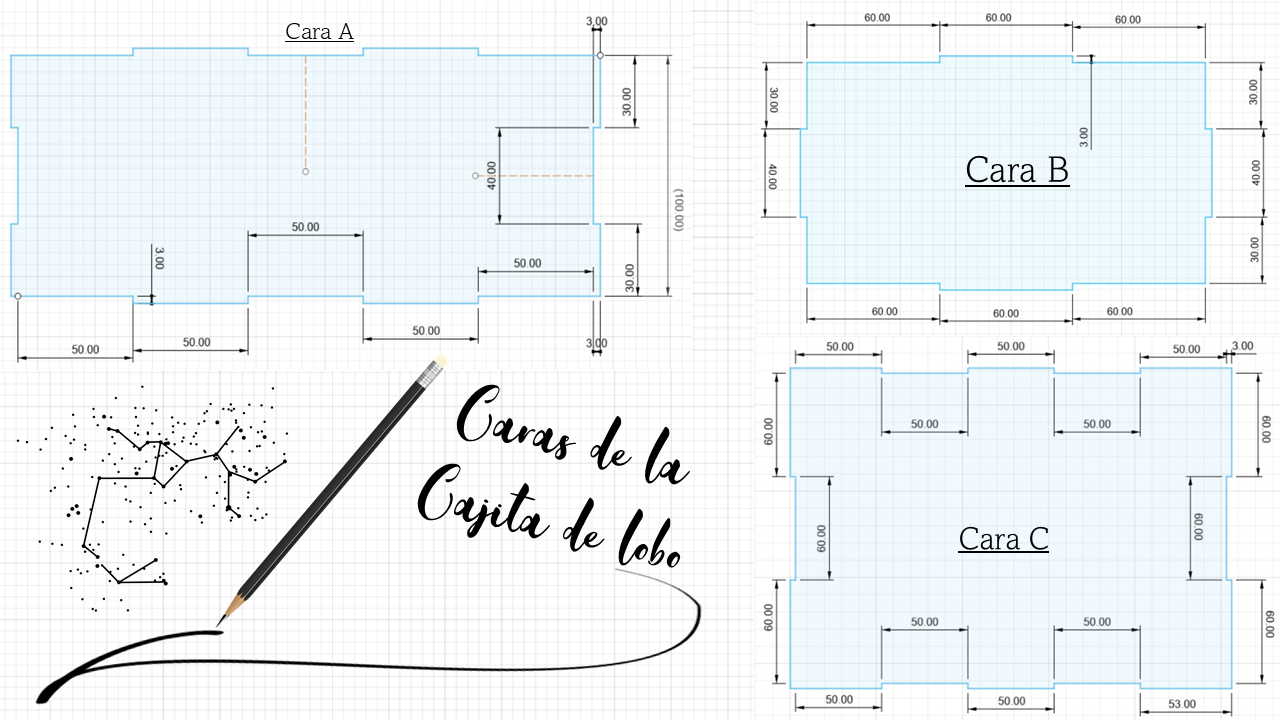

“CREACIÓN DE LAS CARAS”

caras .png

Aclaración antes de comenzar a hacer las caras

Para realizar la cajita necesitaremos crear 3 caras de diferentes medidas cada una. La cara A será la que llevará la frase con la imagen seleccionada. Tanto la cara A como la B son las que irán alrededor de la cara C; quien sirve como base como tapa.

Creación De La CARA A

Captura de pantalla 2021-08-23 225440.png

Una vez seleccionada

superficie en donde vas a trabajar; empezaras a trazar una línea horizontal hacia la derecha y que mida 50.00 mm; más otra línea de manera vertical que esta vez valla hacia el norte y que mida 3.00 mm. Este proceso se repetirá 5 veces, teniendo en cuenta que la línea vertical dirigirá; si la línea horizontal empieza un poco más arriba o en la misma altura con la que empezó.

. Para realizar el otro extremo de la cara debemos tener en cuenta que en la última medida de 50.00mm debemos aumentar por separado; pero continuo 3,00 mm; ahora trazaremos una línea vertical dirigida hacia el norte; con un tamaño de 30.00mm, después un trazo horizontal Asia el oeste de 3.00 mm; luego volvemos a trazar una línea vertical de 40.00 mm, para dar a continuación otra línea horizontal dirigida esta vez hacia el este con un tamaño de 3.00 mm; como penúltimo trazo debemos hacer una línea vertical de 30.00 mm y para finalizar el realizaremos un trazo horizontal de 3.00 mm.

Clonación

Captura de pantalla 2021-08-23 231121.png

Para esto haremos las siguientes

pautas:

A. Hacer clic en el símbolo de “creación de líneas”.

1. Buscar el punto medio de cada lado de la superficie echa, sabrás que encontraste el punto medio cuanto su fecha se vuelve un triángulo.

2. Hacer clic en ese punto y trazar una línea hacia el oeste; la medita tu eliges.

3. Una vez creada la línea, haces clic en la misma y te vas a paleta de boceto.

4. Iras a tipo de letra y seleccionaras al símbolo de su costado con nombre de línea de construcción.

5. Harás los mismo con el otro extremo de la plantilla.


Para poder empezar a copiar un

extremos a otro; haremos lo siguiente:

a) Iras a CREAR y buscaras la opción de simetría.

b) Una vez activado te aparecerá un cuadro

c) En la opción de objetos has click en el cuadro de selección

d) Una vez en función, empezaras a seleccionar todas las líneas de un extremo en este caso del lado vertical.

e) Una vez finalizado la selección de objetos, vas a la opción de eje de simetría y darás clic en el cuadro de selección.
f) Una vez activado seleccionaras la línea de construcción contaría tu lado es decir si estas en el extremo vertical tu punto de reflejo será la línea del lado horizontal. g) Una ves termina de seleccionar lo necesario; darás aceptar y aparecerá el reflejo de tu lado seleccionado. h) Realizar los mismos pasos con el extremo faltante

Aplicación De Profundidad

Captura de pantalla 2021-08-23 232414.png
imagen 8.png

Primero debemos tener en cuenta que nuestra platilla salga

en color celestito, esto significa que esta cerrado y las medidas son las correctas.

Debemos hacer lo siguiente:

1. Debes eliminar o las líneas de construcción. (Para hacer seleccionar la línea y da click derecho y selecciones la opción de suprimir).

2. Haga clic en el plano
3. Ir a CREAR y seleccione la opción de EXTRUIR.

4. Le saldrá un cuadrito en donde, puede que tenga que volver a seleccionar la cara de nuestra platilla, dando como resultado un pequeño cuadrito en donde pondremos la medida de 3.00 mm.

5. Le darás aceptar y te mostrara nuestra cara con volumen o profundidad

Colocando Textura a La Cara

Imagen 9.png

Para conseguirlo haremos lo siguiente:

a) Seleccionaremos la superficie de la cara y haremos clic derecho, para luego entrar a la opción de ASPECTOS.

b) Te saldrá un cuadro

c) En el cuadrito entras que bajar buscar la carpeta con nombre de Madera.

d) Seccionaras la textura de madera que mas te guste, en el caso de la cajita usamos la textura de pino.

e) Tienes que seleccionar el cubito y arrastrarlo hasta la cara par luego soltarlo, una ves que notes que todos los lados de la cara esta con la textura deseada, haces clic en aceptar.

f) Por último guarda los cambios realizados.

Creación De La Cara B

Captura de pantalla 2021-08-24 110229.png

Para hacer la siguiente cara primero debemos crear un nuevo archivo

donde e daremos el nombre de CARA B.

Seleccionas el símbolo de trazo luego eliges la superficie que has decidido a trabajar y empezamos con un trazo horizontal de 60.00 mm, siguiendo un trazo vertical dirigida hacia el sur con un tamaño de 3.00 mm, after otra línea horizontal de 60.00 mm, seguida de una línea vertical dirigida hacia el norte con un tamaño de 3.00 mm; finalmente continuamos con la última línea horizontal de 60.00 mm esto sería, por un lado. Ahora haremos el otro extremo y empezamos con una línea vertical de 30.00 mm dirigida hacia el norte, seguida de una línea horizontal 3.00 mm dirigida hacia el este; continuado por una línea vertical de 40.00 mm; seguido por una línea horizontal de 3.00 mm dirigida hacia el oeste y finaliza con una línea vertical de 30.00 mm.

Aplicamos Lo Aprendido


a) Empezaremos con la aplicación de la simetría con las medidas iniciales
b) Eliminación de líneas de construcción

c) Creación de volumen de la CARA B

d) Textualización de la CARA B

e) Guardar todos los cambios realizados.

Creación De La CARA C

Captura de pantalla 2021-08-24 111702.png

Empezamos crear un nuevo archivo con el nombre de “CARA C”
Empezaremos con un trazo horizontal de 50.00 mm, continuamos con una línea vertical dirigida hacia el norte con un tamaño de 3.00 mm, seguido por una línea horizontal de 50.00 mm; continuamos con otra línea vertical esta vez dirigida hacia el sur con un tamaño de 3.00; es decir realizaremos estos trazos 3 veces, pero en el último 50.00 mm le aumentaras 3.00mm. Por otro lado, las medidas para el siguiente extremo, empezamos con una línea vertical de 60.00 mm, seguido por una línea horizontal dirigida hacia el oeste con un un de 3.00 mm, continuamos con otra línea vertical de 60.00 mm, continuado por otra línea horizontal dirigida hacia el este con un tamaño de 3.00 mm;como penúltimo paso haremos otra línea vertical de 60.00 mm y finalizamos con una línea horizontal de 3.00mm.


Completamos las dimensiones
faltantes de la CARA C:

A. Crear las líneas de construcción

B. Aplicación de la simetría

C. eliminación de líneas de construcción

D. Aplicación de Extruir (crear volumen)

E. Agregar textura a la Cara

F. Guardar cambios

Ensamblaje De La Caja


A. Para hacer tenemos que crear un nuevo diseño o archivo donde le daremos el nombre de ENSAMBLE O ARMADO.
B. Una vez abierto te iras a una de las ventadas que nos muestran hacia la parte izquierda y estarás señalando a la CARA y darás clic derecho y seleccionaras la opción de “insertar en el diseño actual”.

C. Veras que la cara A, apareció junto a una ventana donde darás aceptar. (Si es que la car aparece echada la podrás mover con las flechas de movimiento antes de dar aceptar).

D. volverás a hacer el mismo procedimiento con a CARA BE Trata de que se forme un extremo de la caja juntado lo mas posible las dos caras, pero que se note los espacios donde se van a unir.

Intersección De La Cara a Y B


A. Una vez hecho esto iras a ENSAMBLAR y seleccionaras la opción UNION.
B. Aparece una ventana.

C. Aumentaras la visión de la hasta llegar al punto, donde se juntaron las dos caras

D. Iras a “1 componente” y aras click en el SELECCIONAR.

E. Una vez tocaras la línea B, de un extremo de la cara BF Una vez echo, te iras a "2 componentes" y darás clic en seleccionar.

G. Una vez activado tocaras la línea A, de un extremo de la cara A.

H. Una vez echo esto veras que solito se unen las dos Caras

I. Darás aceptar para que se asegure su unión.

J. Harás el mismo procedimiento con los otros 2 extremos que faltan para formar un cuadro.

Colocación De La Cara C Como Base Y Tapa


A. Insertaras la CARA y si es que está parada modificaras lo para que esta echada.
B. La ubicaras lo mas cercano a al cuadro que ha hecho con las CARAS A y B.

C Una vez correctamente ubicada con los puntos de unión; elijarás un lugar en donde unirás. (si un lado se une todos los demás puntos se unen también).

D. Volverás insertar la CARA C, pero esta vez la moverás para que se barra al fondo para que valla como fondo y volverás a unir con los puntos de unión.

E. Finalmente guardaras los cambios hechos.

Personificación


Decoración imagen del Lobo
a) Primero descargaras una imagen de un lobo en DXF. (https://i.pinimg.com/originals/a3/51/6a/a3516a080f1c392a727b57c5c176996e.jpg)

b) Iras y abrirás el archivo de la CARA A y darás clic derecho en la misma cara y seccionaras la opción de editar boceto.

c) Una vez echo iras a INSERTAR y darás clic en la opción LIENZO.

d) Te aparecerá una nueva ventana; en donde darás clic en "insertar desde mi equipo", y buscaras la imagen descargada y aceptaras la importación de la imagen.

e) Una vez que aceptes aparecerán otra ventana en donde darás clic en SELECCIONAR y elegirla SUPERFICIE en donde vas a editar y pondrás aceptar.

f) Te aparecerán la imagen y otra ventana; pero primero moverás la ubicación de la imagen y ampliaras al tamaño deseado, una vez realizado; darás aceptar.

g) Una vez hecho iras a CREAR y buscaras la opción SPLINE y seleccionaras la opción de PUNTO DE AJUSTE DE SPLINE.

h) Una vez activado aumentaras la superficie de trabajo, para que solamente se la imagen y empezar a delinear con el Spline.

i) Una vez que empieces a delinear la figura del lobo por puntos de unión, encontrarás la tención conforme vas dibujando al lobo, porque las líneas se pueden deformar.

j) Primero céntrate a terminar todo el contorno para después trabajar los detalles. Te por cada figura cerrada aparecerán unos puntos verdes que muestras que aparecieron una nueva figura.

k) Una vez terminado de dibujar toda la imagen del lobo; darás click en TERMINAR BOCETO; luego iras al ojito de la carpeta de Lienzo y se te anulara la visibilidad de la imagen importada.

l) Finalmente veras como te quedo el lobo; no te olvides de guardar los cambios.

Decoración Con Letra


a) Volveremos a hacer click en la superficie en done estábamos editando antes y elegir la opción de EDITAR BOCETO.

b) Iremos a CREAR y daremos clic en TEXTO.

c) Nos aparece una ventana en donde podremos escribir la frase que desee; en este caso: “Si hay paz en mi interior habrá luz en mi camino”. Si quieres que la letra sea diferente; tienes que escribir cada palabra en un texto diferente y elegir que tipo de letra quieres; por otro lado si quieres hacer la letra mas grande o mas pequeña te diriges a ALTURA y escribes el tamaño que necesitas. Una vez terminado con todas las modificaciones aras click en aceptar.

d) Una vez a echo todo, seleccione la frase y haga clic en derecho y elija la opción de EXPLOCIONAR TEXTO. Esto se hace para que no haya errores al momento de cortar o grabar a laser.

e) Finalmente, te iras a la carpeta de bocetos y selecciona la última configuración de bocetos y aras click izquierdo y selecciona la opción de guardar como DXF. (Guarda la imagen con un nombre fácil de encontrar).

f) Para ver como quedo en la cajita abrirás la ventana del archivo de la cajita y aras click en el símbolo de un click con advertencia, y veras como este configura solito todos los cambios que hiciste a la CARA A.

Descargamos RDWORKS V8


Primero debemos tener descargado el programa "RD Works",

este programa nos ayudara a modificar que lo que necesitamos que realizar que haga la máquina láser.


a) Empezaremos abriendo el programa; donde nos dirigiremos a ARCHIVO y buscaremos la opción IMPORTAR.

b) Buscaremos la CARA A, quien seria la cara personificada, y hacemos click en open donde se importará la cara. Este procedimiento lo harás con las 6 caras para armar la cajita.

c) Una vez importada; elegiremos un color para función predeterminada


A. Para esta función elegimos el color rojo para marcar todo los que se va a cortar.

B. Tenemos que dar doble clic al color de la función para configurar algunas cosas del corte.

C. Te aparecerá una ventana con la información del corte.

D. Primero cambiaremos la VELOCIDAD de un 100 a 50.00, esto lo hacemos para que haya precisión en el corte de nuestras caras.

E. También cambiaremos la POTENCIA, que el min Poder sea de 60.00 y el máximo de 90.00, esto nos dará un promedio de 75% de poder el cual nos ayuda a maximizar el corte en mejor tiempo y con precisión.

F. Una vez echo estas configuraciones daremos click en ok.

Función De Grabado


A. Para esta función elegimos el color negro, para marcar todo los que se va ha escanear.

B. Tenemos que dar doble clic al color de la función para configurar algunas cosas del grabado.

C. Te aparecerá una ventana con la información del escáner.

D. Primero dejaremos con la misma VELOCIDAD de 100, esto lo hacemos para que haya precisión en el grabado de nuestras caras.

E. Cambiaremos la POTENCIA, que el min Poder sea de 20.00 y el máximo de 30.00, esto nos dará un promedio de 15% de poder el cual nos ayuda a maximizar el corte en mejor tiempo y con precisión.

F. No te olvides de hacer clic en ok para guardar la configuración.

Función De Cepillo


A. Para esta función elegimos el color azul, para marcar todo los que se va ha cepillar.

B. Tenemos que dar doble clic al color de la función para configurar algunas cosas del cepillar.

C. Te aparecerá una ventana con la información del cepillo.

D. Primero dejaremos con la misma VELOCIDAD de 100, esto lo hacemos para que haya precisión en el cepillo de nuestras caras.

E. Cambiaremos la POTENCIA, que el min Poder sea de 20.00 y el máximo de 30.00, esto nos dará un promedio de 15% de poder el cual nos ayuda a maximizar el corte en mejor tiempo y con precisión.

F. No te olvides de hacer clic en ok para guardar la configuración.

Simulación


Una vez terminado de modificar, nos dirigiremos a un símbolo de una televisión, en donde veremos una simulación de los cortes, grabados y cepillados que aremos, además de nos estima el tiempo en que se demorara en salir todas las caras y tener un cálculo exacto de cuanto gastaremos.

Disfruta De Tu Cajita

Enzamble v8.png

Listo ya tienes todas las piezas necesarias para armar una linda cajita
