Cable Deteriorado De Tostadora
by BreakingTheExpectations in Cooking > Bread
2000 Views, 1 Favorites, 0 Comments
Cable Deteriorado De Tostadora
![CIMG4185.JPG](/proxy/?url=https://content.instructables.com/FUQ/9AKE/IQOQQDHO/FUQ9AKEIQOQQDHO.jpg&filename=CIMG4185.JPG)
![CIMG4186.JPG](/proxy/?url=https://content.instructables.com/FLV/IE6X/IQOQQE0E/FLVIE6XIQOQQE0E.jpg&filename=CIMG4186.JPG)
![CIMG4184.JPG](/proxy/?url=https://content.instructables.com/F8K/4VTC/IQOQQE3R/F8K4VTCIQOQQE3R.jpg&filename=CIMG4184.JPG)

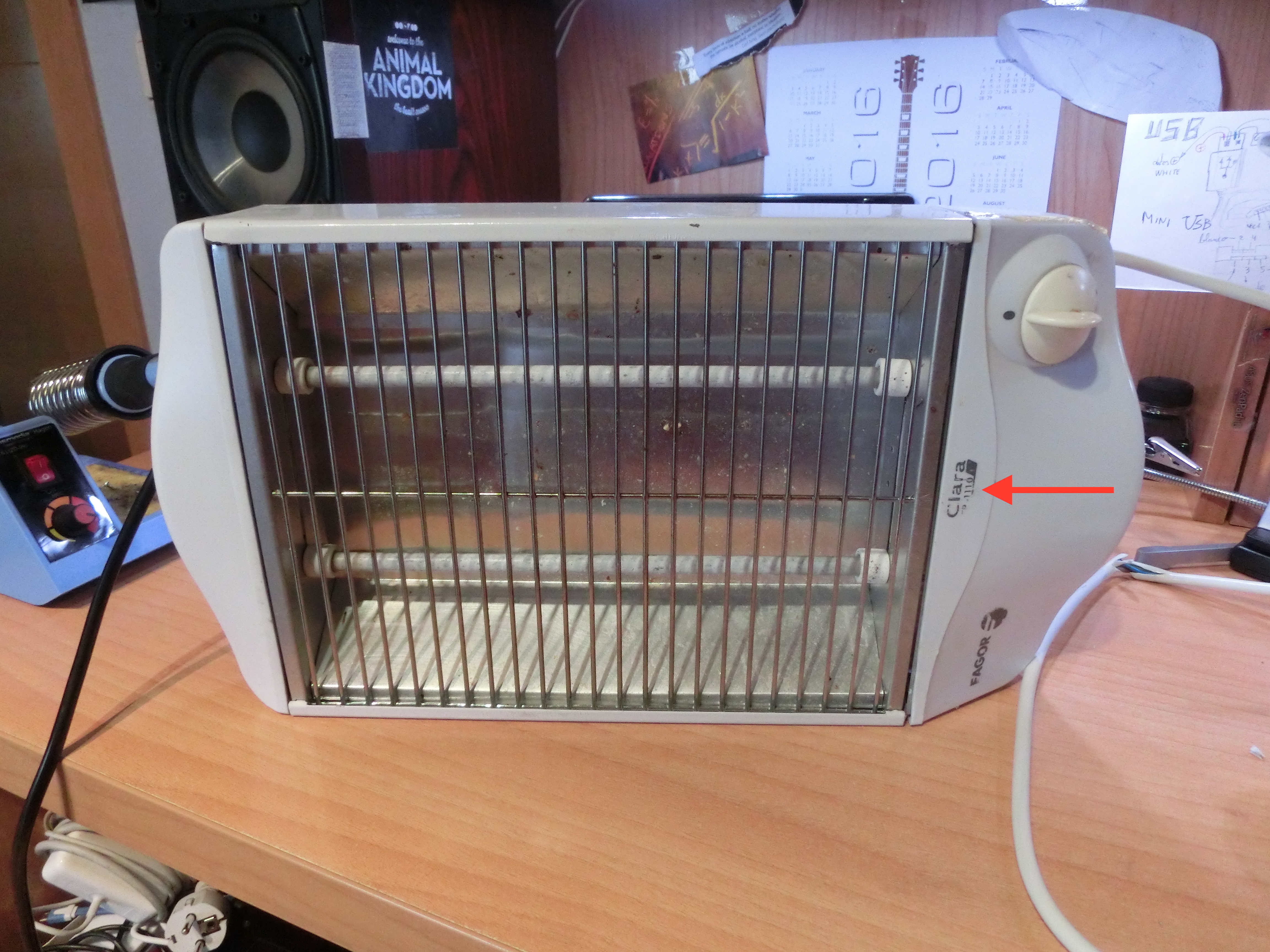

En este caso tenemos una tostadora modelo Fagor Clara 1110 cuyo cable de enchufe se está resquebrajando gravemente dado que con el paso del tiempo, el plástico blanco que recubre los cables internos (el azul, el marrón y el amarillo-verde) ha perdido mucho su flexibilidad y al doblarlo se ha rajado gravemente pudiéndose ver los cables interiores, (tal y como se puede ver en la foto, aun así mi padre ha seguido usándola hasta que he venido yo a arreglarla :P ).
Plan De Acción
De este cable no se puede recuperar absolutamente nada por seguridad, directamente vamos a pasar a cortarlo con las tijeras y a sustituirlo por otro cable con enchufe básico. Cuando hayamos hecho esto, uniremos los cables internos de la tostadora con nuestro cable con enchufe nuevo. Después de esto, cerraremos la tostadora y finiquitado.
Materiales
Destornillador con forma especial
Destornillador de estrella
Tijeras ó alicates
2 clemas
Cable con enchufe
Abrir La Tostadora Y Cortar Cables
![CIMG4208.JPG](/proxy/?url=https://content.instructables.com/FMG/17NX/IQOQR82M/FMG17NXIQOQR82M.jpg&filename=CIMG4208.JPG)
![CIMG4190.JPG](/proxy/?url=https://content.instructables.com/FXZ/1M5E/IQOQR7CA/FXZ1M5EIQOQR7CA.jpg&filename=CIMG4190.JPG)
![CIMG4191.JPG](/proxy/?url=https://content.instructables.com/F7X/G4W1/IQOQR8QR/F7XG4W1IQOQR8QR.jpg&filename=CIMG4191.JPG)
Desatornillamos la tostadora (cabe resaltar que tiene unos tornillos curiosos, véase foto del destornillador).
Una vez hecho esto observamos los tres cables internos de la tostadora que van al enchufe.
Cortamos el plástico de los cables internos de la tostadora con las tijeras dejando unos centímetros de cobre prudenciales, tiramos el cable estropeado (o lo guardas para experimentar con él peligrosamente). Ahora introducimos nuestro nuevo cable (que también es blanco) por el agujero donde estaba el estropeado. Observamos que nuestro cable solo tiene dos cables internos; uno azul (fuente de corriente) y otro marrón (tierra) mientras que la tostadora tiene uno más, el verde-amarillo; de este no nos vamos a preocupar.
Unir Cables Internos
![CIMG4202.JPG](/proxy/?url=https://content.instructables.com/FA1/5K6P/IQOQRA6T/FA15K6PIQOQRA6T.jpg&filename=CIMG4202.JPG)
![CIMG4196.JPG](/proxy/?url=https://content.instructables.com/FJE/E7I7/IQOQR9DF/FJEE7I7IQOQR9DF.jpg&filename=CIMG4196.JPG)
![CIMG4198.JPG](/proxy/?url=https://content.instructables.com/F2S/27KP/IQOQRAYE/F2S27KPIQOQRAYE.jpg&filename=CIMG4198.JPG)
![CIMG4203.JPG](/proxy/?url=https://content.instructables.com/FUT/8GIR/IQOQRBTV/FUT8GIRIQOQRBTV.jpg&filename=CIMG4203.JPG)

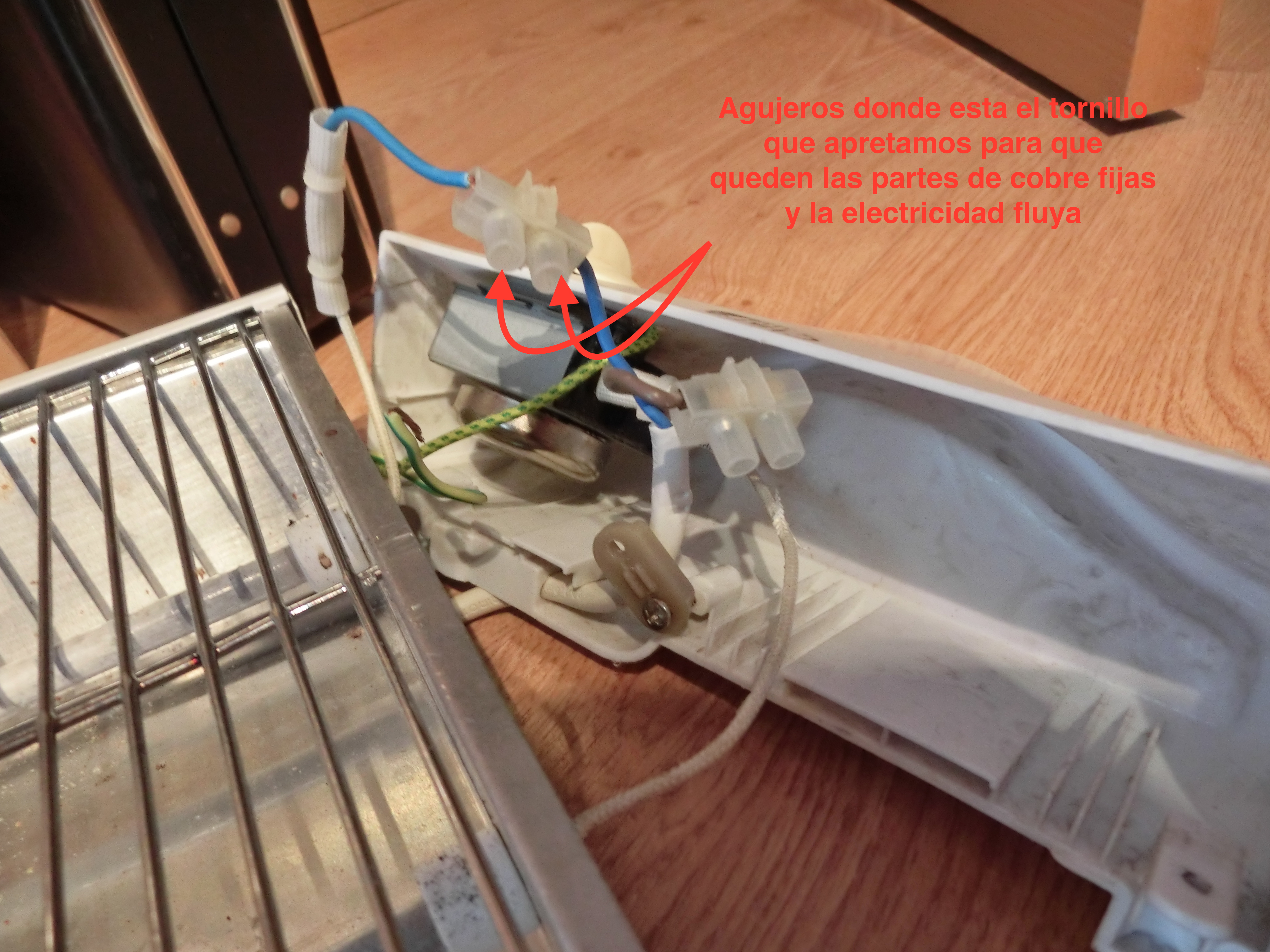

Ahora tendremos que unir el cobre del cable azul de la tostadora con nuestro cable azul, (lo mismo para el marrón). He pensado dos formas de hacerlo, una es soldarlos directamente y ponerles un macarrón termorretráctil para protejer y tapar la parte de cobre al aire. Otra es la de unirlos directamente poniéndole dos clemas. El jefe (mi padre) dice que prefiere la segunda opción así que yo acato. Introducimos el cobre de los cables de la tostadora en los agujeros de la clema y apretamos la clema haciendo girar su tornillo con un destornillador plano. Tiramos un poco de el cable para asegurarnos de que está bien sujeto y después hacemos lo mismo para los cables azul y marrón de nuestro cable nuevo. Aseguramos que estén bien sujetos también. El cable verde-amarillo lo dejamos suelto sin pelarlo (no hay cobre al aire, solo el plástico que lo recubre).
Comprobar Y Cerrar Tostadora
![CIMG4199.JPG](/proxy/?url=https://content.instructables.com/FOZ/Z7TN/IQOQRB8E/FOZZ7TNIQOQRB8E.jpg&filename=CIMG4199.JPG)
![CIMG4201.JPG](/proxy/?url=https://content.instructables.com/FCE/O2FG/IQOQRCAL/FCEO2FGIQOQRCAL.jpg&filename=CIMG4201.JPG)
Antes de cerrar la tostadora y suponer que funciona, debemos comprobarlo ya que de no ser así tendremos que abrirla y cerrarla otra vez y me echarás la culpa por no avisarte ya que es un verdadero tostón abrirla. Así que vamos a la prueba de fuego, la conectamos a la corriente de la casa y rezamos porque funcione y no nos reviente en la cara (esto es pa darle intrínguli, ya sé que saldrá bien). Le damos a la ruedecita del temporizador y vemos como se calienta sin ningún problema, las varillas pasan de gris metal a rojo con el calor.
Parece que funciona. Atornillamos el pequeño rectángulo que mantiene en cable del enchufe fijo para que no esté móvil y evitar tirones con el destornillador de estrella. Posteriormente, cerramos la tapa de la tostadora.
Finalmente obtenemos la sonrisa del jefe como recompensa.
Trabajo terminado, arreglado y funcionando.
