CUBE

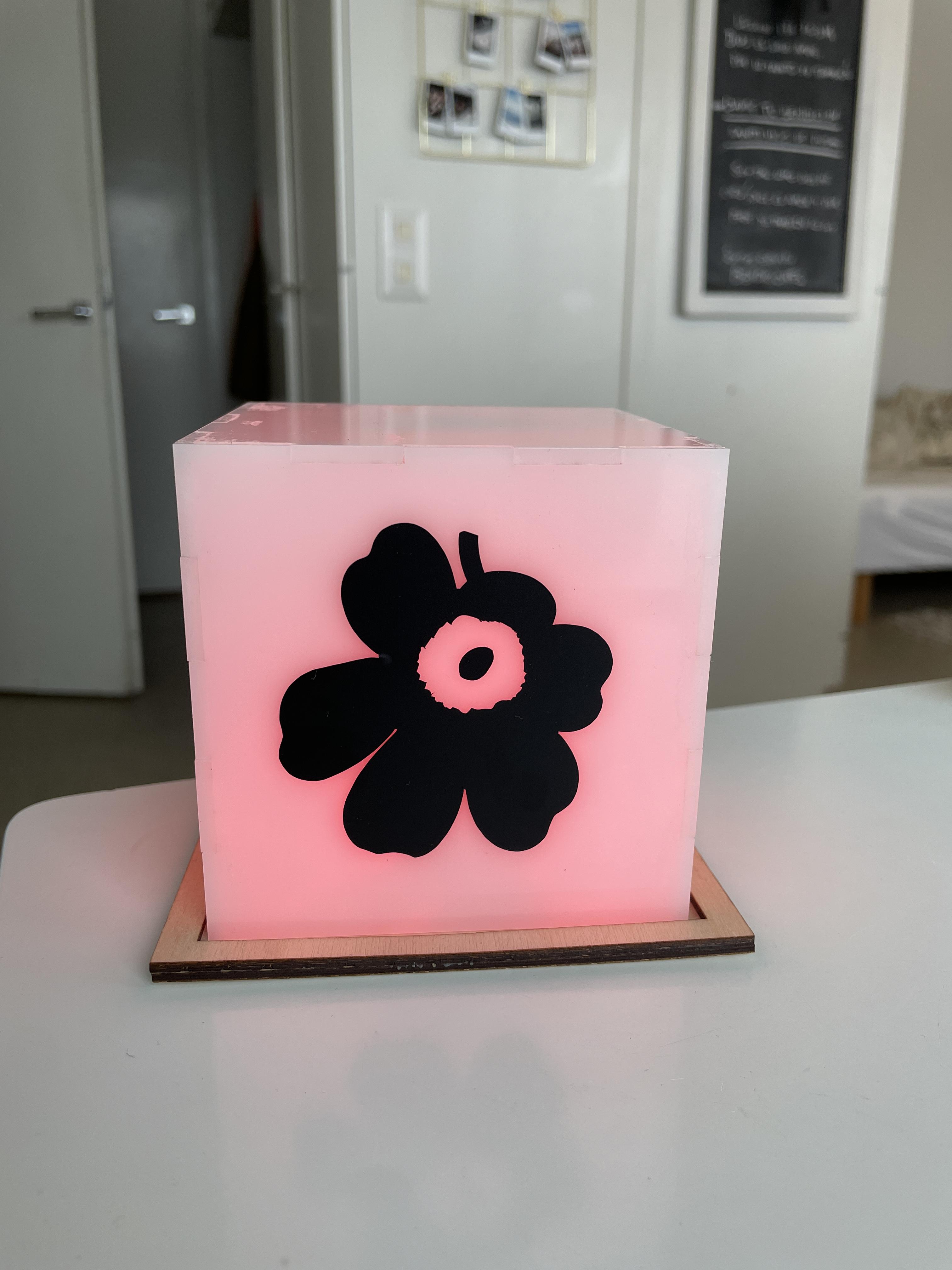

Aiheena tuottaa ohjelmoitava yövalo. Ohjelmoitavia vaihtoehtoja on esimerkiksi valon reagointi ääneen (taputus), värien vaihtuminen

Tietokoneohjelmia projektiin:

Verkkosivu microbitin ohjelmointiin

Verkkosivu boxmaker: valmis animaatio, jolla voit tehdä laatikon leikkaukset suoraan kopioitaviksi laserleikkurille

Laserleikkurin piirtovaihe: CorelDraw, Inkscape, RD Works

Laserleikkurin leikkausvaihe: RD works / light burn

Koneita työstöön

- Laserleikkuri

- Roland

- 3mm akryylilevyä, voi olla joko "maito" tai kirkas

- älä valitse kovin tummaa tai mustaa väriä, koska silloin ledi nauhan valo ei tule lävitse

- cuben koosta riippuen, mittaa akryylilevyn määrä. Jos Cubesi on 100mm x 100mm x 100mm, tarvitset akryylilevyä noin 700mm x 700mm (tässä ylimääräistä)

- ohjelmoitavaa ledinauhaa

- pätkän pituus riippuen taas Cuben koosta, jos teet malliesimerkin kokoisen, tarvitsen led-nauhaa n 40cm

- 3mm vaneria

- tästä tulee pohja ja pohjan raamit

- taas koosta riippuen, mallin mukaan 120mm x 120mm

- Puuliimaa

- Puristimet

- Uusin micro:bit (v2)

- patterikotelo (+patterit)

- 3 hauenleukaa / sähköjohtoa jos haluat juottaa

- Muuntaja

- sähköjohto USB- päällä

- omavalintainen:

- tarra tai tarroja cuben ulko-tai sisäpinnallekin

- tarrapaperi, joka sopii vinyylileikkuriin

Microbitin sivuilla on valmiita ohjeita joihinkin projekteihin, joista voi ottaa esimerkkiä.

Myös koodausalustan saa suoraan microbitin sivuilta.

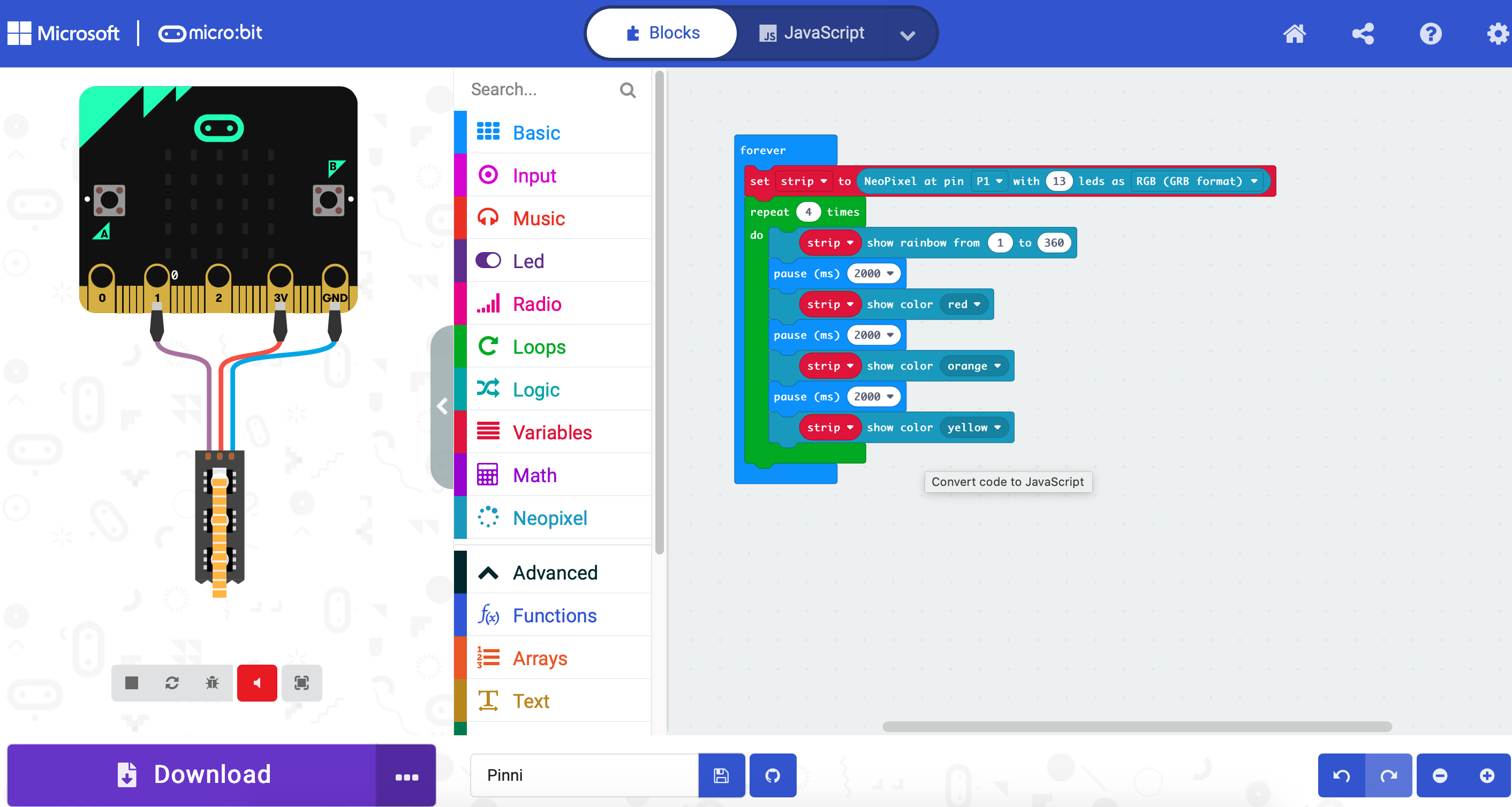

Muista koodatessa hakea lisäohjelma Neopixel, jotta voit koodata ohjelmoitavan ledinauhan valoja.

Koska tässä projektissa kaikki työn muut osat, paitsi johto seinään ovat sisällä, emme koodanneet mitään microbitin napeille.

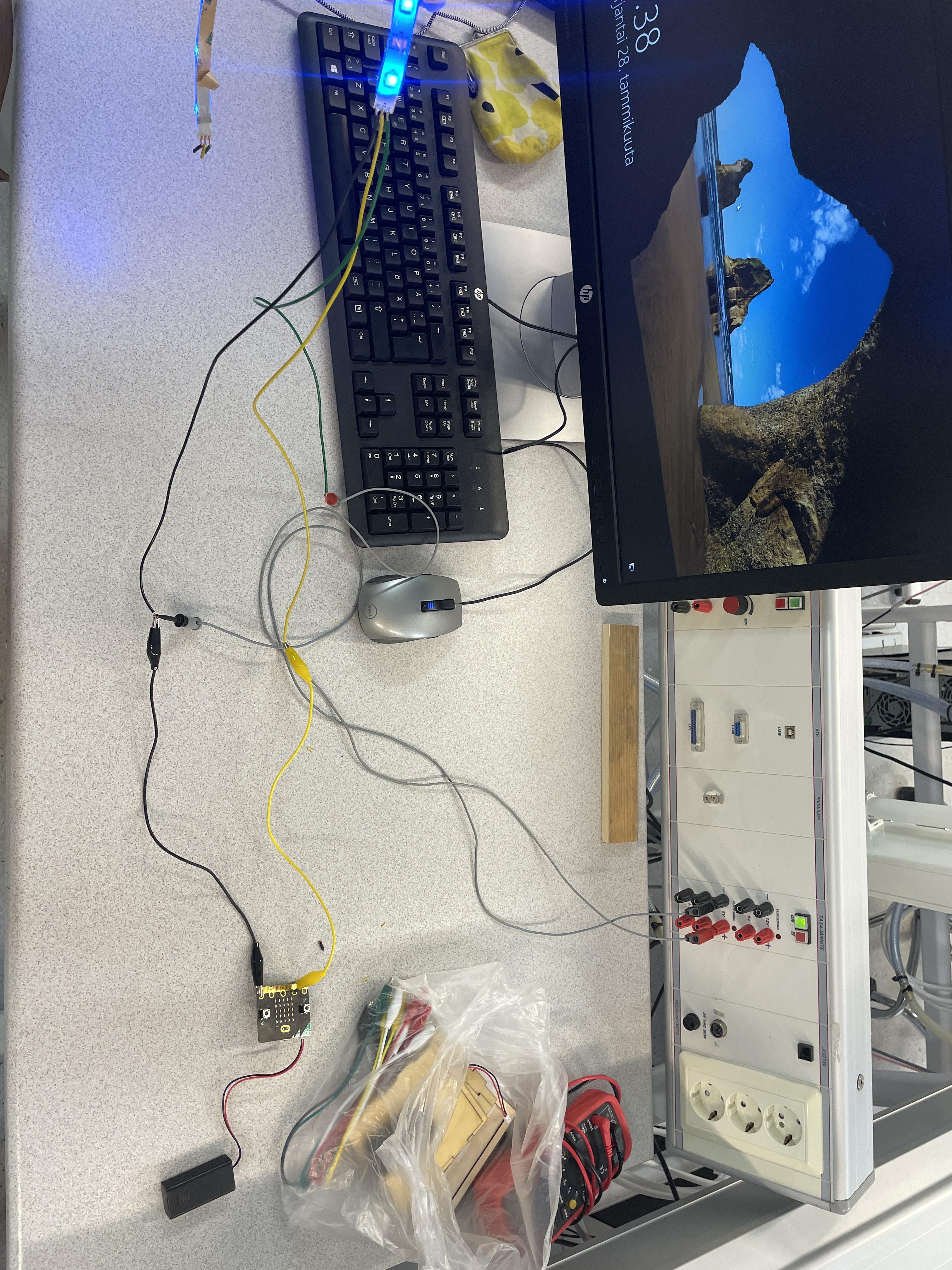

Koodaukseen on hyvä tutustua heti alkuun, mutta tämä vaihe toteutui meillä oikeastaan viimeisenä. Hauenleukojen avulla koodausta pystyy testaamaan ennen juottojakin.

Alusta:

Pohjan raamit voit itse piirtää Inkscapessa. Inkscape on hyvä piirtämiseen ja se on maksuton, saatavilla kaikille.

Mitat 120mm x 120mm alimman kerroksen neliölle

Sisäneliön sisäsivujen mitta on 106mm, jolloin 100mm x100mm boxi menee sinne vaivatta.

BOX:

https://www.makercase.com/#/basicbox

Suunnittele boxmaker verkkosivulla haluamasi kokoinen boksi. Huomaa muuttaa mittayksikkö millimetreiksi. Huomaa asettaa myös mittojen mitat joko ulkokuorelta tai boksin sisämitoiksi. Voit muuttaa myös "hammastuksen" kokoa. Muista myös valita avoin boksi, koska esimerkkityössä lampun pohja tehdään vanerista erikseen.

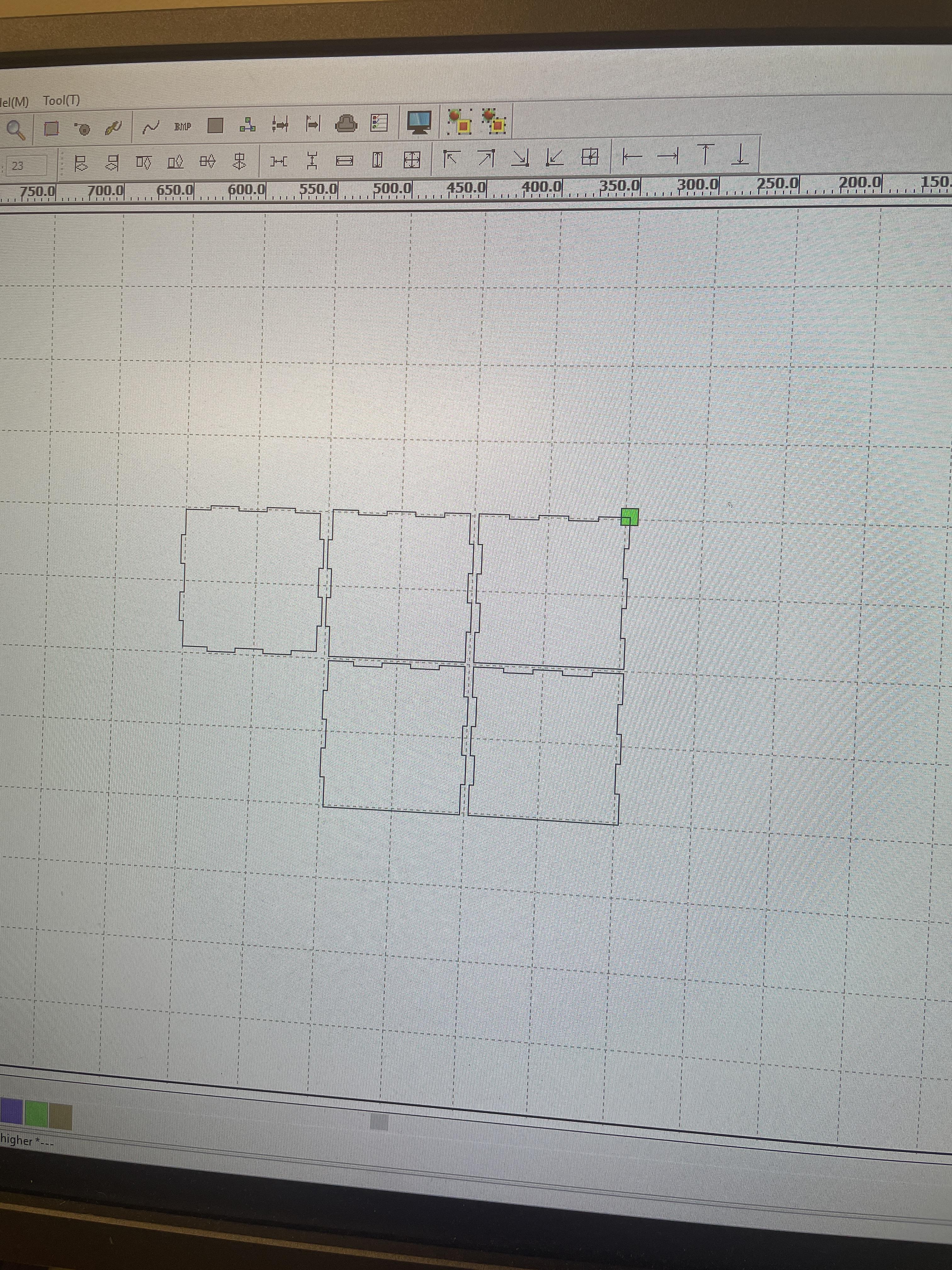

Lataa tiedosto tieteokoneellesi ja siirrä se RDworks ohjelmaan. Tarkista boksin koko. Lataa boksi uudestaan tietokoneellesi tiedostomuotona RLD.

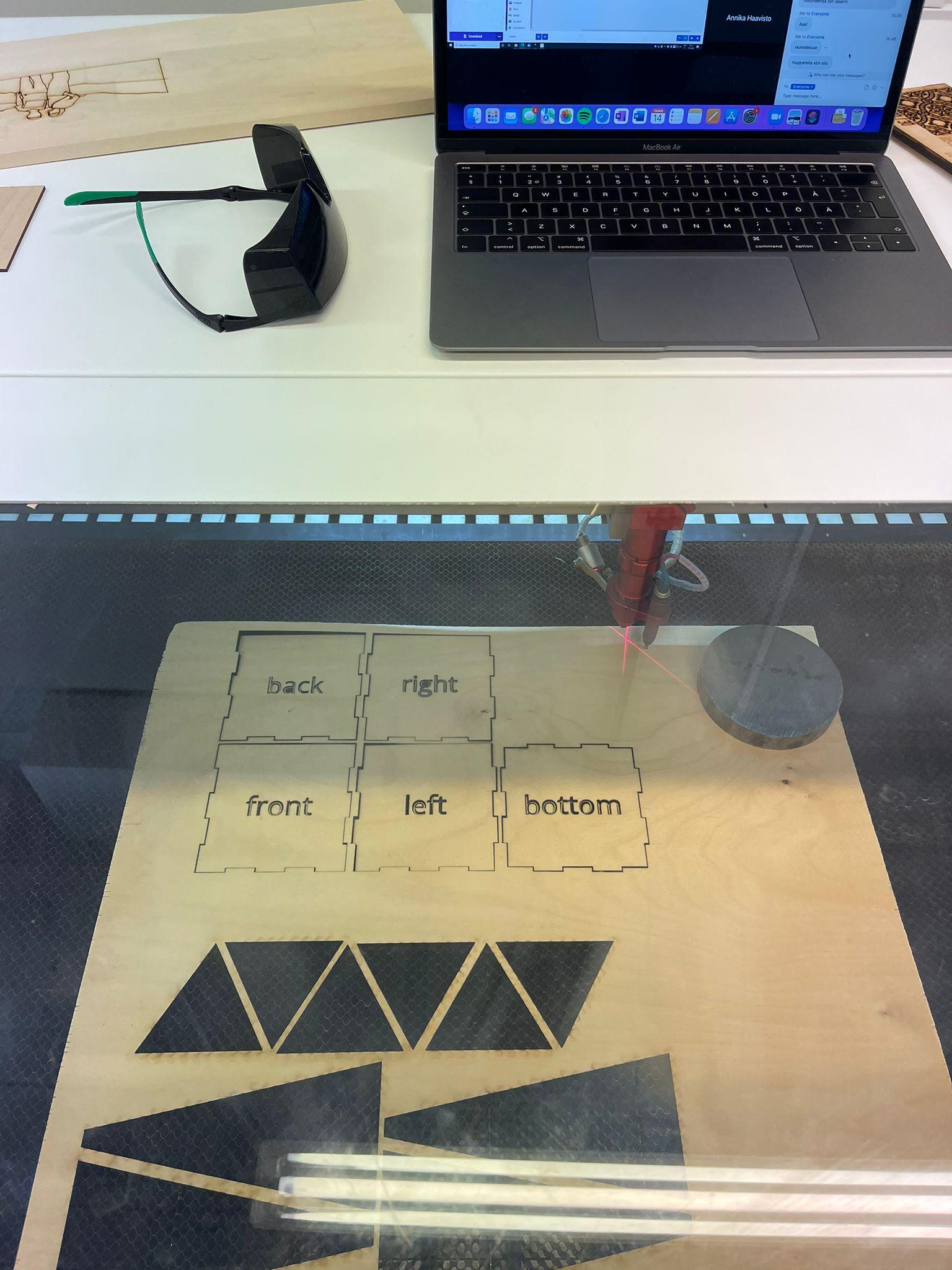

Siirrä muistitikun/ muun käytännön avulla tiedosto laserleikkurin koneelle ja sitä kautta lataa itse leikkurille. Kun laserleikkurin tarvittavat säädöt ovat tehty leikkaa boksi laserilla.

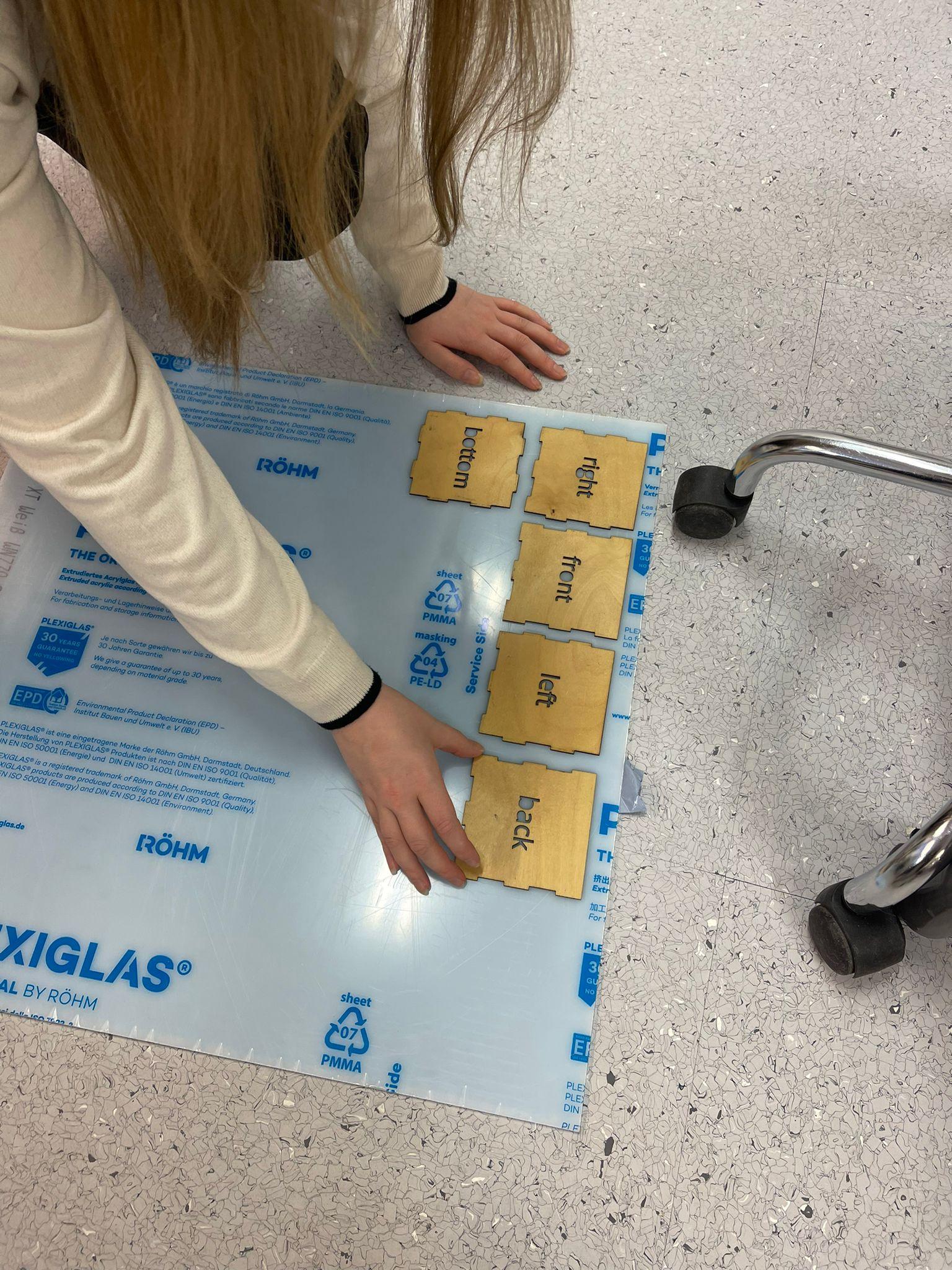

Teimme ensin koevedoksen vanerilevyllä boksista. Sen onnistuessa siirryimme leikkaamaan akryylilevyä. Akryylilevyä leikatessa poista tekstit cuben sivuista! Mutta akryylista leikattuihin laatikon osiin voi oppilaiden kanssa kirjoittaa vesiliukoisella tussilla palasten "paikat".

Leikkauksen asetukset olivat power 35% ja speed 15% akryylillä. Muista käyttää painoja levyn päällä, jos on pelko että leikkattava kappale liikkuu.

Huom.

Varmistakaa leikkauksen asetukset (speed ja power) ennen leikkausta. Laserin muut asetukset (alotuskohta, laserin korkeus ja leikattavan alueen tarkistaminen) on tarkistettava opettajan kanssa.

Yhteen boksin sivuista on tehtävä reikä tai lovi, josta tulee sähköjohdot ulos. Poraa reikä penkkiporakoneella. Kiinnitä kappale huolella ennen porausta. Akryyliä poratessa poraa hitaasti, ettei akryyli halkea.

Huom! Sähköjohtojen reiän tai kolon voi suunnitella jo laserleikkuri-kohdassa! Tämä olisi ollut viisasta.

Alustan keskelle liimataan pylväs ledinauhalle, jotta se näkyy koko laatikon korkuisesti. Pylvään halkaisija on hyvä olla väh. 30mm, jotta ledianuhan voi kieputtaa sen ympärille.

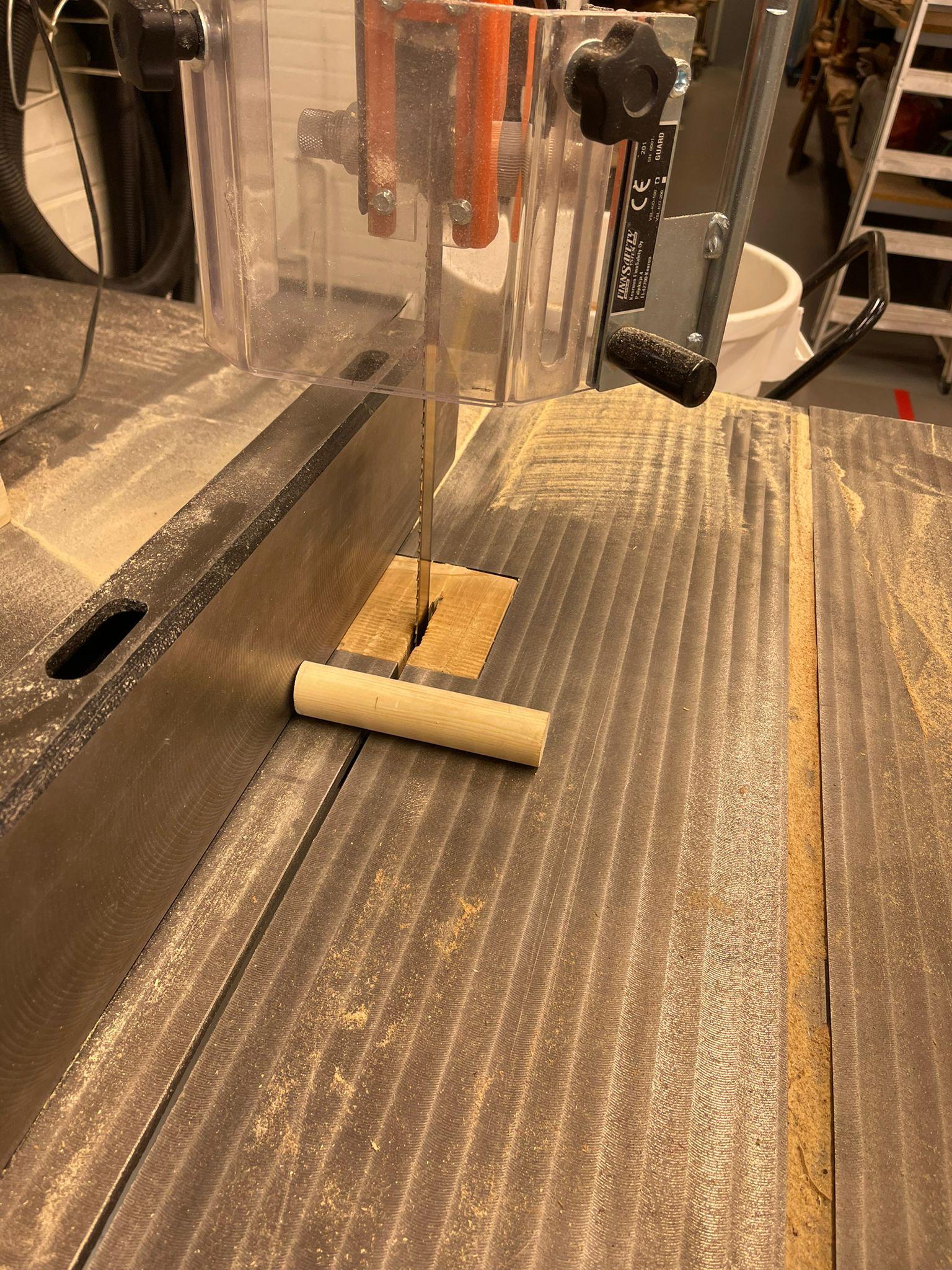

Pylväs sahataan vannesahalla 85mm pitkäksi.

Pylväs kiinnitetään puuliimalla. Laita puristin varmistamaan liimauksen kuivuminen.

Pylväs hiotaan yläpäästä, jotta se ei riko johtoja.

Muista poratessa ja sahatessa asiaankuuluvat turvavälineet, sekä turva-alueet! Koneiden käyttö vaatii perehdytyksen.

Ohjelmoitava ledinauha tarvii lisävirtaa johdon ja muuntimen kautta seinästä.

Juotimme ohjelmoitavaan ledinauhaan kiinni kolme sähköjohtoa. Väreinä kannattaa käyttää vihreän sijasta punaista, jotta juotto on selkeämpää.

Seinään menevän johdon johdoista musta juotetaan mustaan ja meidän tapauksessa punainen vihreään.

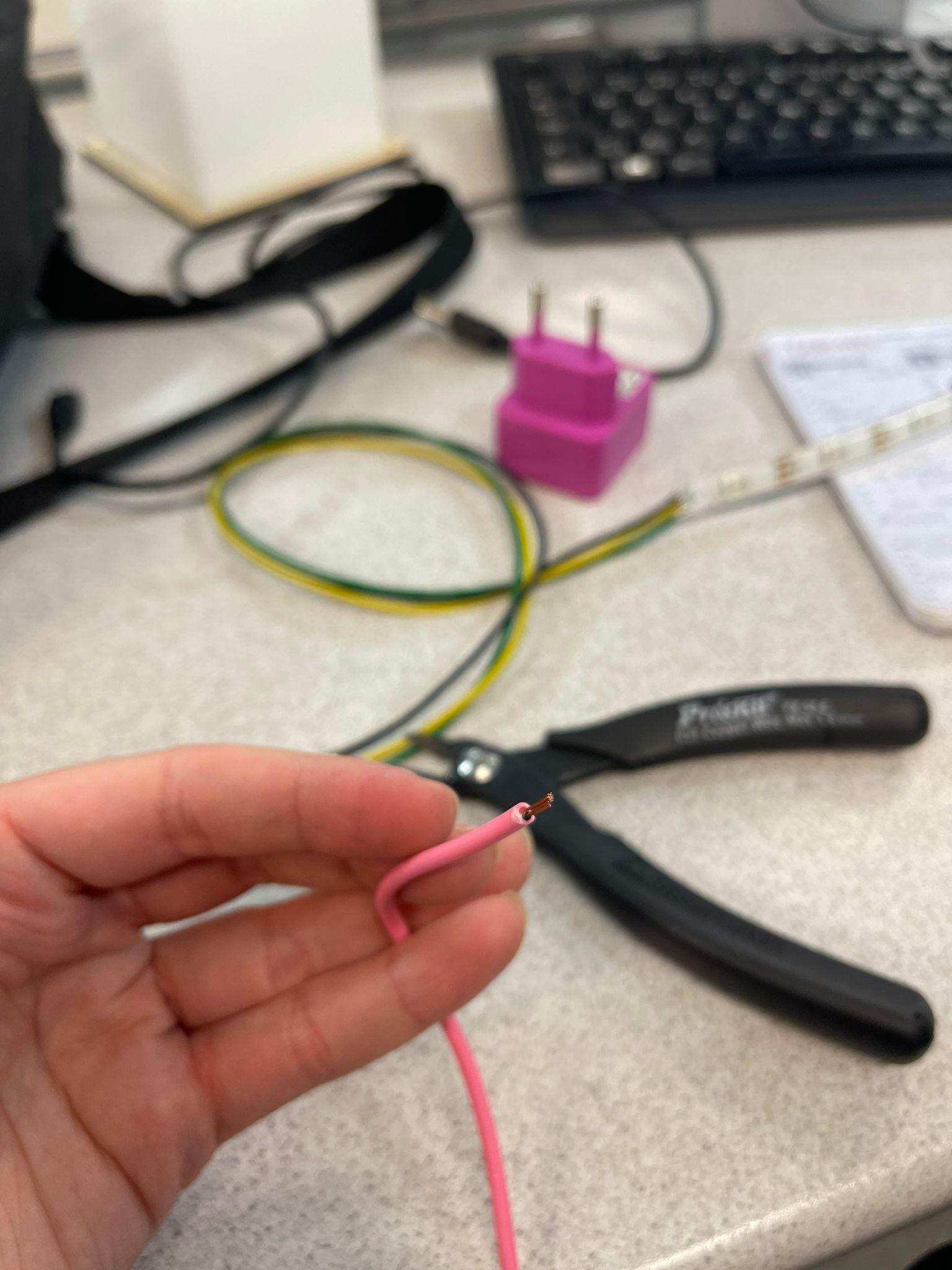

Kun juotat sähköjohtoja, katkaise johto ja kuori siitä n. 5mm kuparia esiin.

Laita sähköjohdot/ ledinauha johonkin telineeseen kiinni, jotta juottaminen on varmaa ja helppoa.

Kolvin täytyy olla todella kuuma, jotta se sulattaa kuparilankaa.

Oikosulun ehkäisemiseksi suojaa juotot sähköteipillä tai sukituksella.

Ainoastaan ledijohdosta lähtevä keltainen johto menee hauenleuan kautta suoraan microbittiin.

Huom!

Muista juottaa ledinauhan "in" päähän sähköjohdot kiinni!

Kiinnitä huomiota juottamisessa tinan määrään ja johtojen läheisyyteen. Etenkin ledinauhaan juottaessa varo juottojen osumista toisiinsa!

Valitse haluamasi kuva, josta haluat tehdä tarran. Kuvan on oltava ilman vesileimaa, eikä siinä saa olla liian pieniä yksityiskohtia. Kuvan on oltava kaksiuloitteinen piirroskuva. Huom! valokuvat eivät toimi ja kuvan kontrasti kannattaa olla voimakas. ( googlen kuvahaulla löytyy valmiita malleja esim hakusanoilla kuten silhouette tai stencil) Kuva, jota halutaan käyttää tallennetaan jpeng- muodossa. Muista tekijänoikeudet. Kuva muokataan Roland Cut Studio- piirrosohjelmassa, josta alla seuraavaksi.

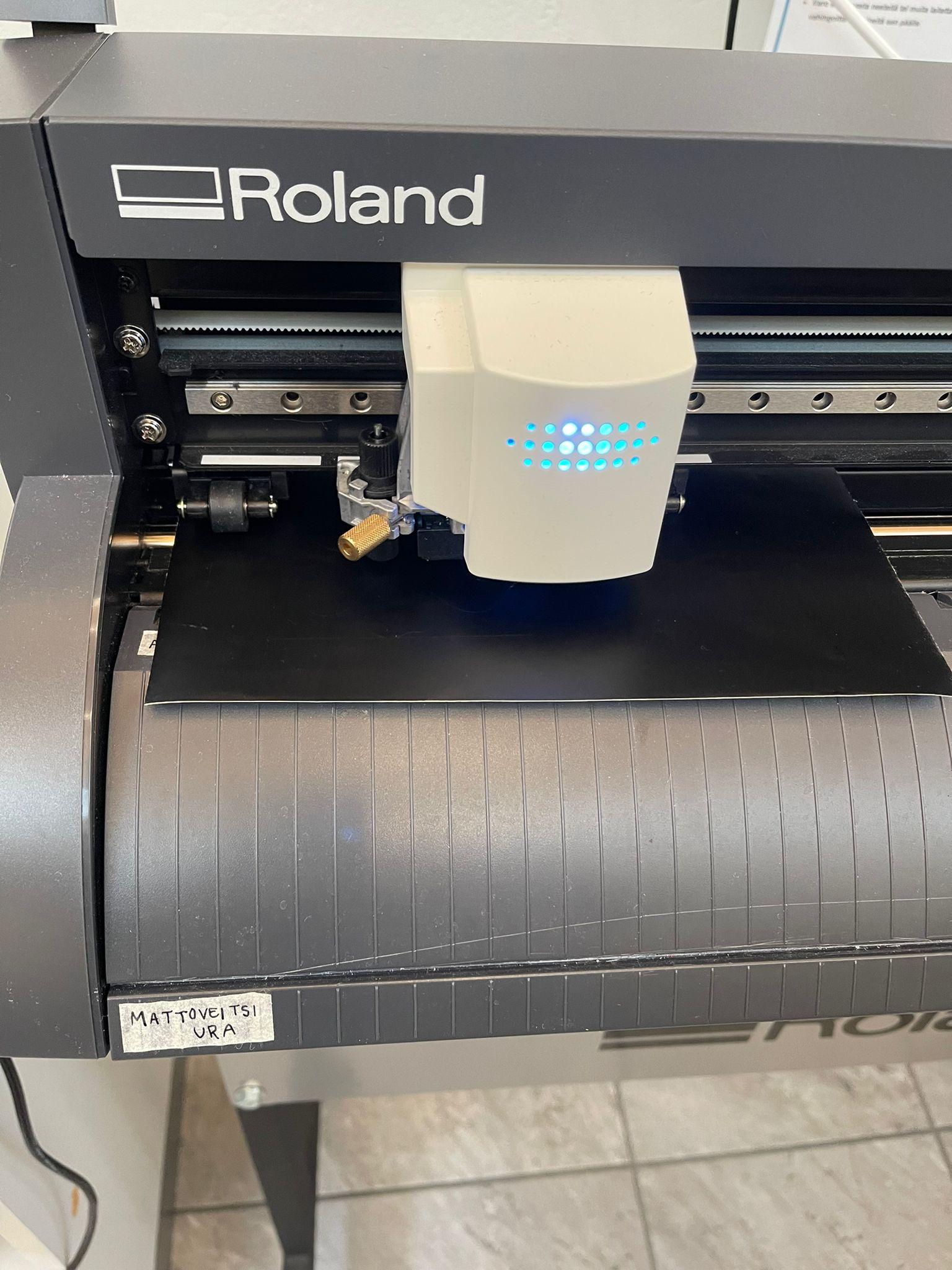

Roland ohjelmalla tietokoneella:

1.) Import -> tällä saat kuvasi latauksista ohjelmaan

2. )Kuvan ääriviivat tulee rajata pois kuvan päältä hiiren avulla. Jäljelle jäävä harmaa tai värillinen kuva poistetaan delete näppäimellä. Myös ylimääräiset pisteet poistettava. HUOM painamalla nuolikohdasta, kuvasta saa yhtenäisen. Viivan pisteet saa näkyviin pistenäppäimestä.

3.) Koko ja muoto.

- Kuvan koon muokkaaminen klikkaamalla kuvaa hiiren oikealla painikkeella ja valitsemalla properties.

- Jos kuva ei mahdu materiaalille, kuvan voi kääntää (rotation angle 90 astetta)

- Kuvan kokoa voi muokata myös painamalla shift näppäintä ja ottamalla kiinni kuvion kulmasta, jolloin koko muuttuu symmetrisesti.

4.) JOS käytät tekstiä kuvana, muista peilittää kuva - > objects -> mirror

5.) Materiaalin taloudellinen käyttö

-Kuvake siirretään näytöllä näkyvän alueen vasempaan alakulmaan move- kuvaketta käyttäen. Kuvaa voi kopioida ja lisätä alustalle riveittäin.

--Koneesta tulee valita millainen tarrapala on käytössä. Jos sinulla on vain yksittäinen pala, valitse piece ja kone lukee sen koon automaattisesti

- varmista, että otat oikean materiaalin (tarra) etkä sitä, jolla painetaan kankaaseen

6.) Leikkaaminen

- Aseta materiaali leikkausrullatelineeseen (leikkuupinta ylöspäin) .materiaalin reuna malaarinteipin kohdalle.

-Käynnistä vinyylileikkuri ON painikkeesta ja paina tietokoneen puolelta Cutting.

- Tarkista, että materiaalin ohjurit ovat valkoisten teippien kohdalla materiaalin päällä.

- Laitteen yläreunassa on harmaa vipu, joka vapauttaa ja lukitsee ohjurit.

Kun leikkaus aloitetaan -> paina leikkurin puolelta ENTER

7.) Leikkuun jälkeen

- Rullalta tuleva materiaali leikataan alauraa pitkin mattoveitsellä.

-Leikkuun jälkeen irrota tarra pinseteillä tai poista "ylimääräinen" tarran ympäriltä ja käytä kuvansiirtokalvoa

-Puhdista pinta, jolle haluat tarran/tarrat ja kiinnitä se tarkasti varoen ilmakuplia.

Huom!

Opettajan hyväksymiä kuvia ainostaan. Kuva ei saa olla liian yksityiskohtainen. Jos kuvassa on keskellä jotain irtonaisia osia, käytä kuvansiirtokalvoa.
