CNC Pyrograph "WoodBurner"

I'm from Russia. I don't speak English. I use a translator. Please forgive me for future mistakes.

This is a CNC machine that burns out paintings with heated nichrome wire.

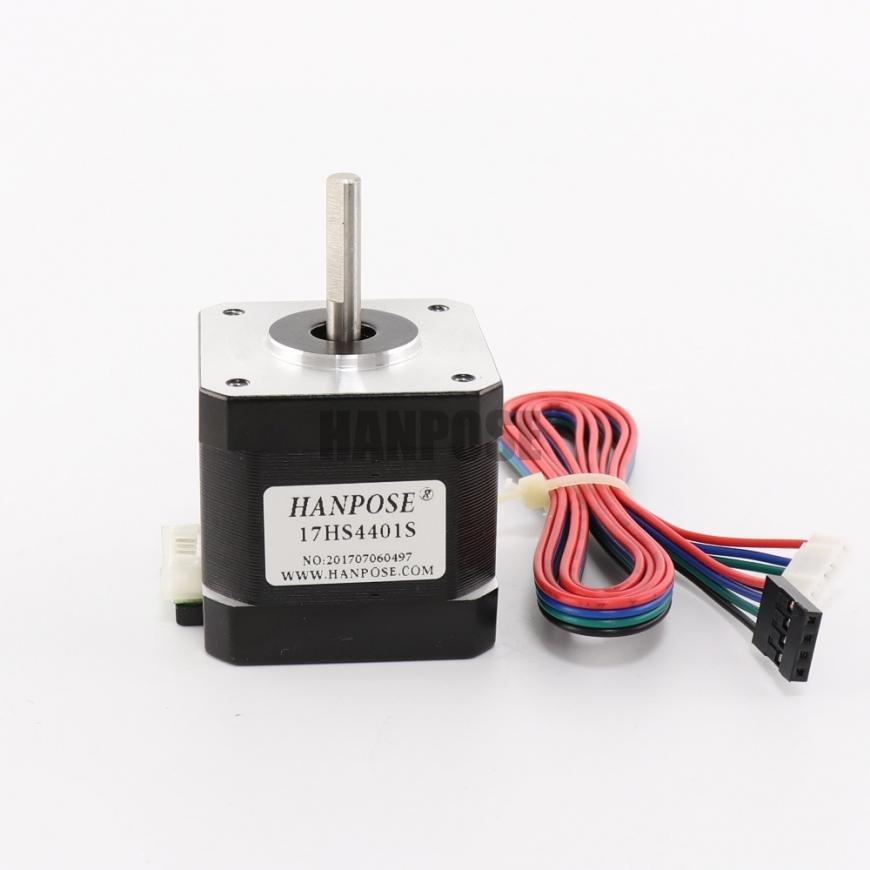

1). Нам нужны шаговые двигатели - 2 предмета в принтерах, банкоматах (просто не стоит взламывать рабочий банкомат )) Напишу только тип двигателя NEMA17 HS4401 HS8401 и другие аналоги.

2). полированные валы диаметром 8 мм и длиной 500 мм-две штуки и одна 600 мм.

3). 4 подшипника LM8UU или 2-LM8LUU

4). два шкива класса GT2-20 зубьев для внутреннего диаметра 5 мм и один для 40 внутренних диаметров 8 мм все под поясом класса GT2 6 мм

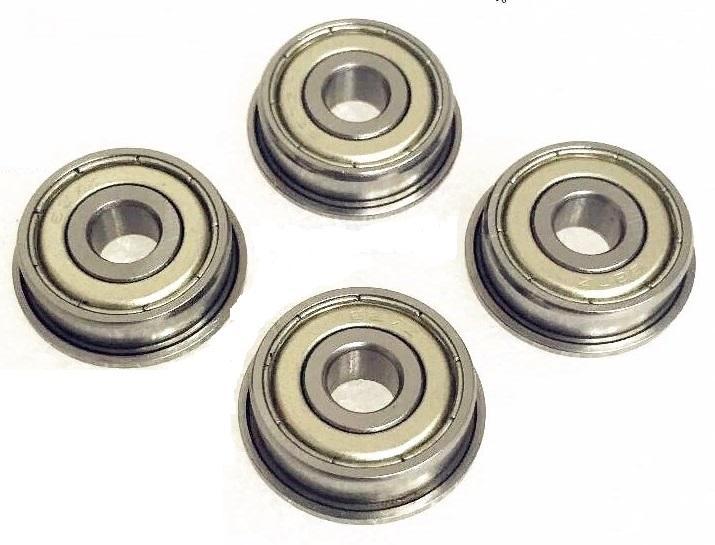

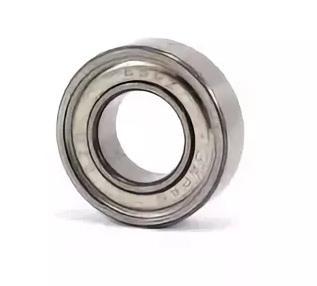

5). 4 фланцевых подшипника F624ZZ (4x13x5mm), 2 подшипника 688 (8x16x5mm)

6). один метр длиной продетые нитку стержни M6-M8 и M12 два

7). от электроники: arduino + щит и драйверы 2шт + перемычки 6шт

8). Клеммная колодка. Кусок текстолита 55х30 мм толщиной 8-10мм

9). два метра гибкой медной проволоки сечением 2-3мм2
10). Хороший ШИМ-контроллер

11).Блок питания 12В 15-20а, пользуюсь от компьютера.

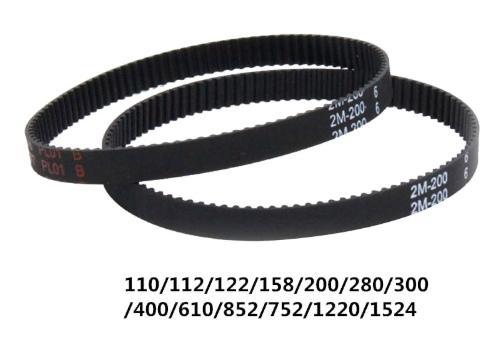

12). Ремень GT2-1,5 м, кольцевой ремень 158 мм

13). металлическая линейка 1 метр

14). различные винты, гайки

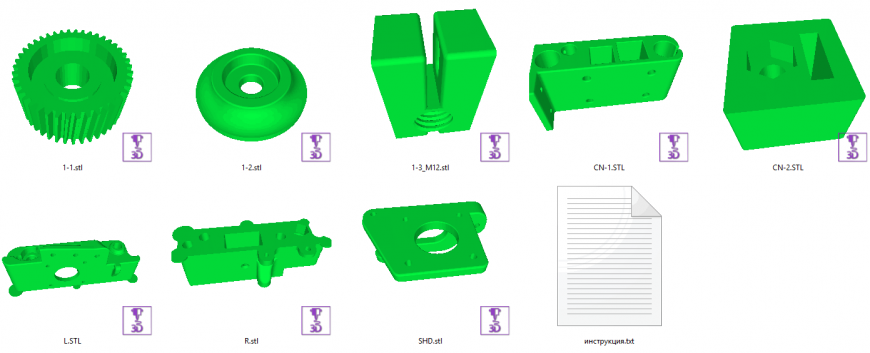

Download the models and print them on a 3D printer

1-1 need 2 pcs.
1-2 - 4 pieces 1-3-3 pieces printing with at least 40% filling with 0.2 - 0.25 nozzle PLA Plastic ______________________________________________

ST-1 - 1 pc. ST-2 - 1 pc. printing with a nozzle up to 0.5 mm filling not less than 25% ABS, PLA, PETG plastic ______________________________________________

L+R - 1 piece filling from 40% SHD - 1 piece filling from 75% ABS, PLA, PETG plastic

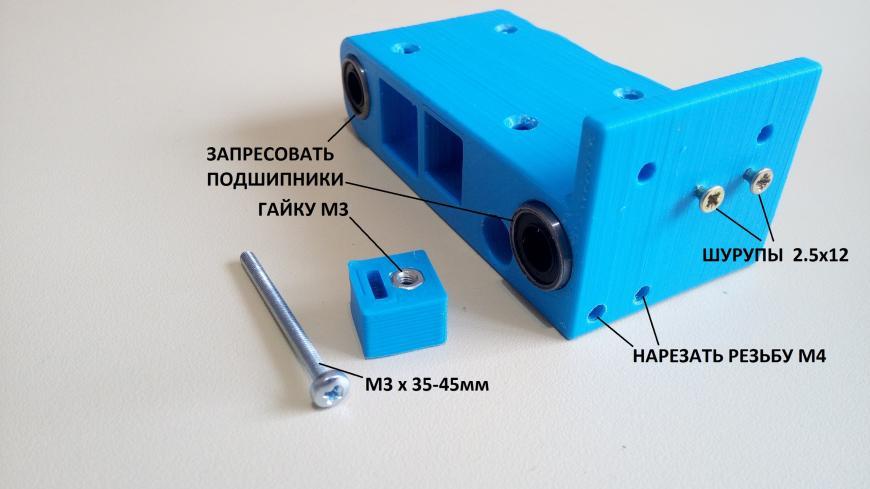

We cut out the blank from the textolite as shown in the picture. Fasten the two terminals. Insert the bearings.

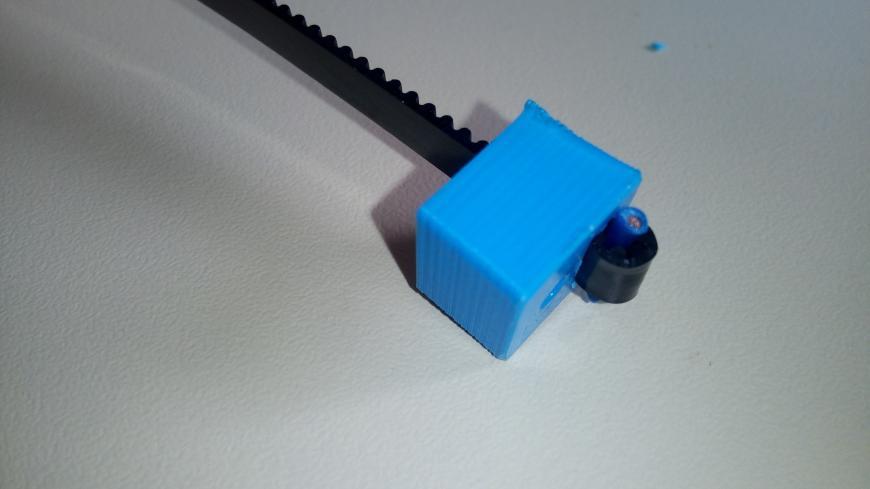

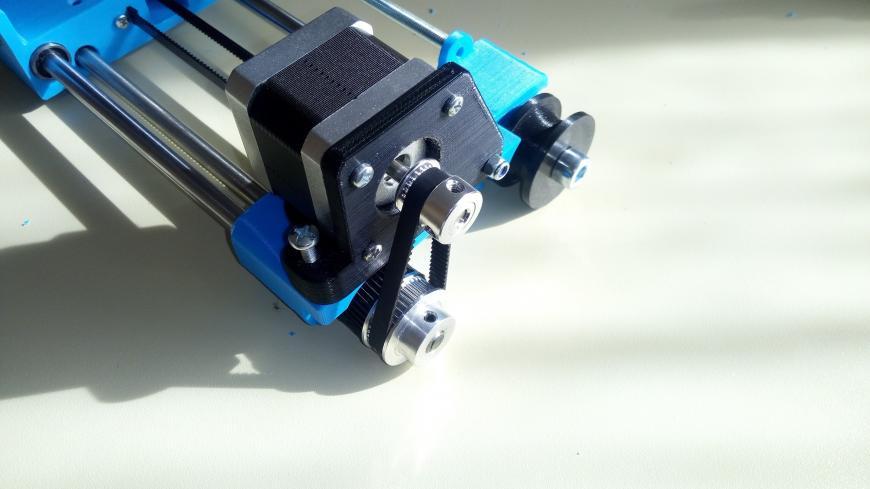

I think it will be clear here.

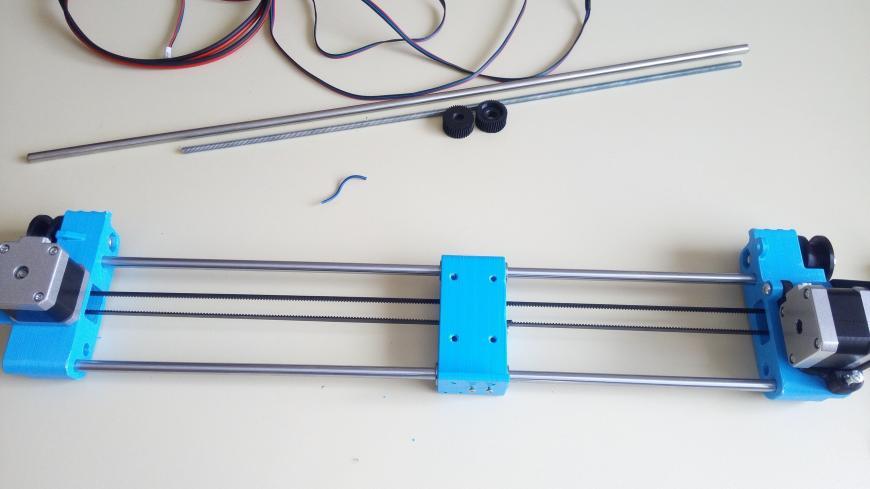

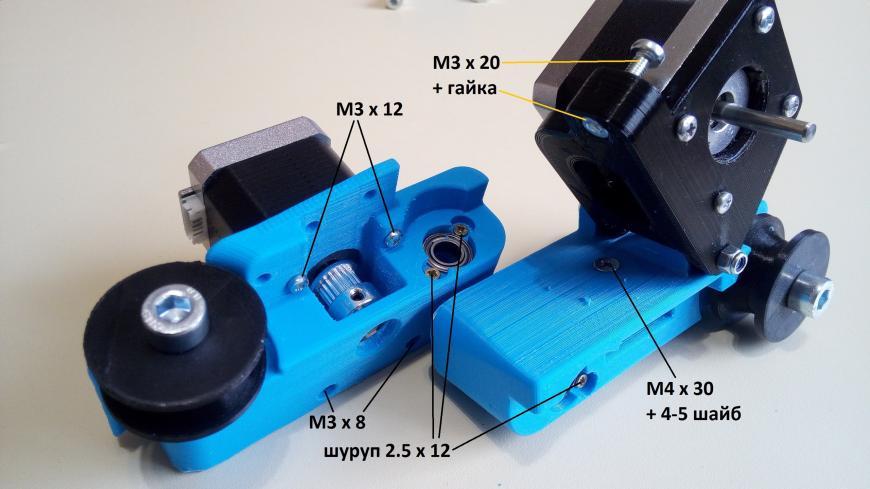

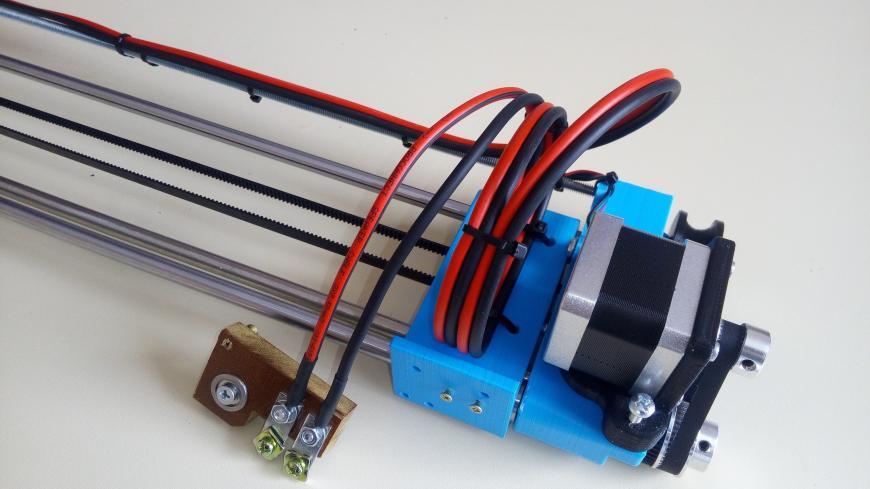

Here it will be clear how to collect

Next, we will assemble the electrical part. If you are interested, subscribe to me. ;)
