CNC Plotter

Ciao a tutti!

Prima di tutto mi presento! Sono nuovo in Instructables.

Sono Andrea Solari, ho 25 anni e sono laureato in ingegneria elettrica. In questi anni ho creato molti progetti personali, è giunto il momento di pubblicarne alcuni! se sei interessato a saperne di più, non esitare a contattarmi!

Arduino Uno

Arduino IDE

Stampande 3D

Pronterface Inkscape

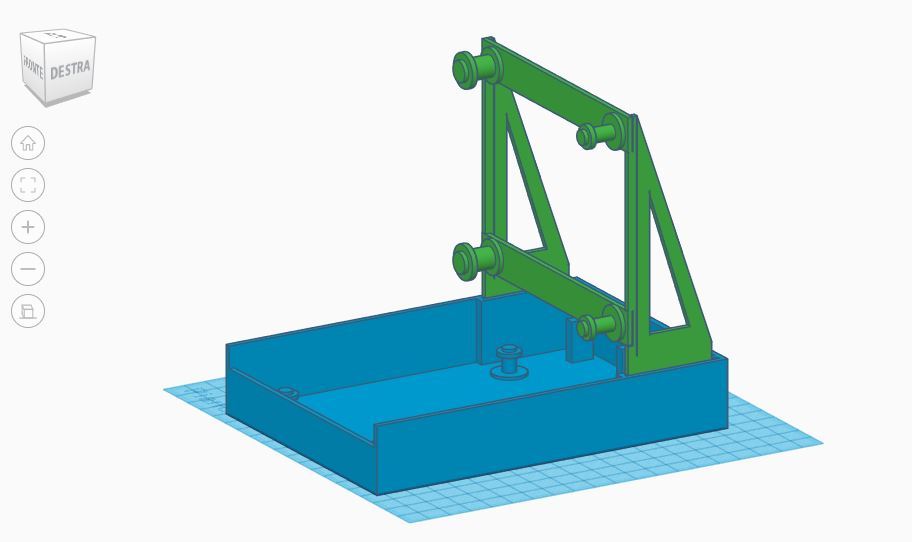

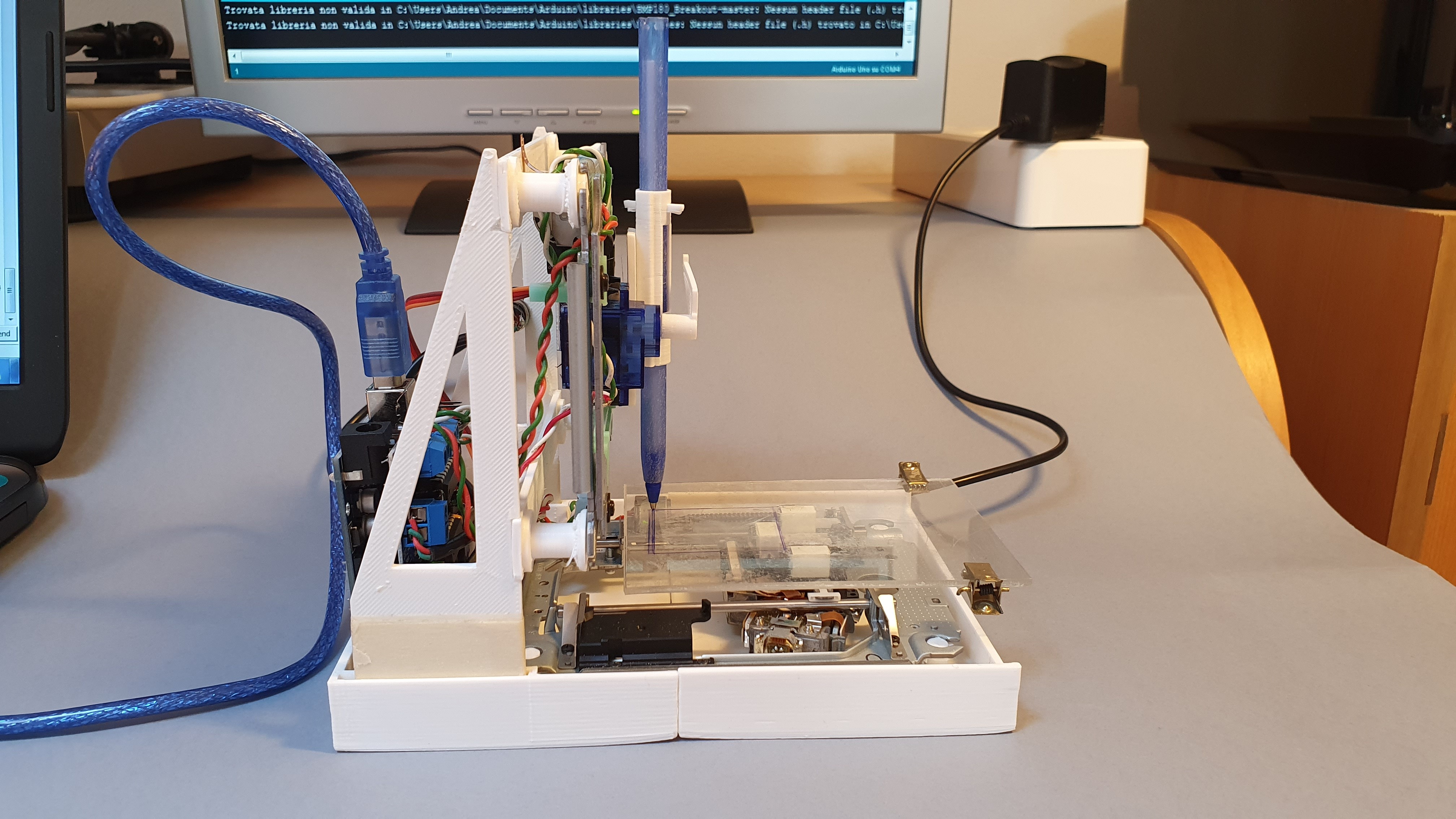

A questo punto devi conoscere le esatte dimensioni dei pezzi di cui disponi. Per realizzare questa macchina avrai bisogno di normali moduli lettori DVD/CD. Successivamente ho disegnato un telaio su misura. Per poter custodire la macchina ho pensato di renderlo smontabile.

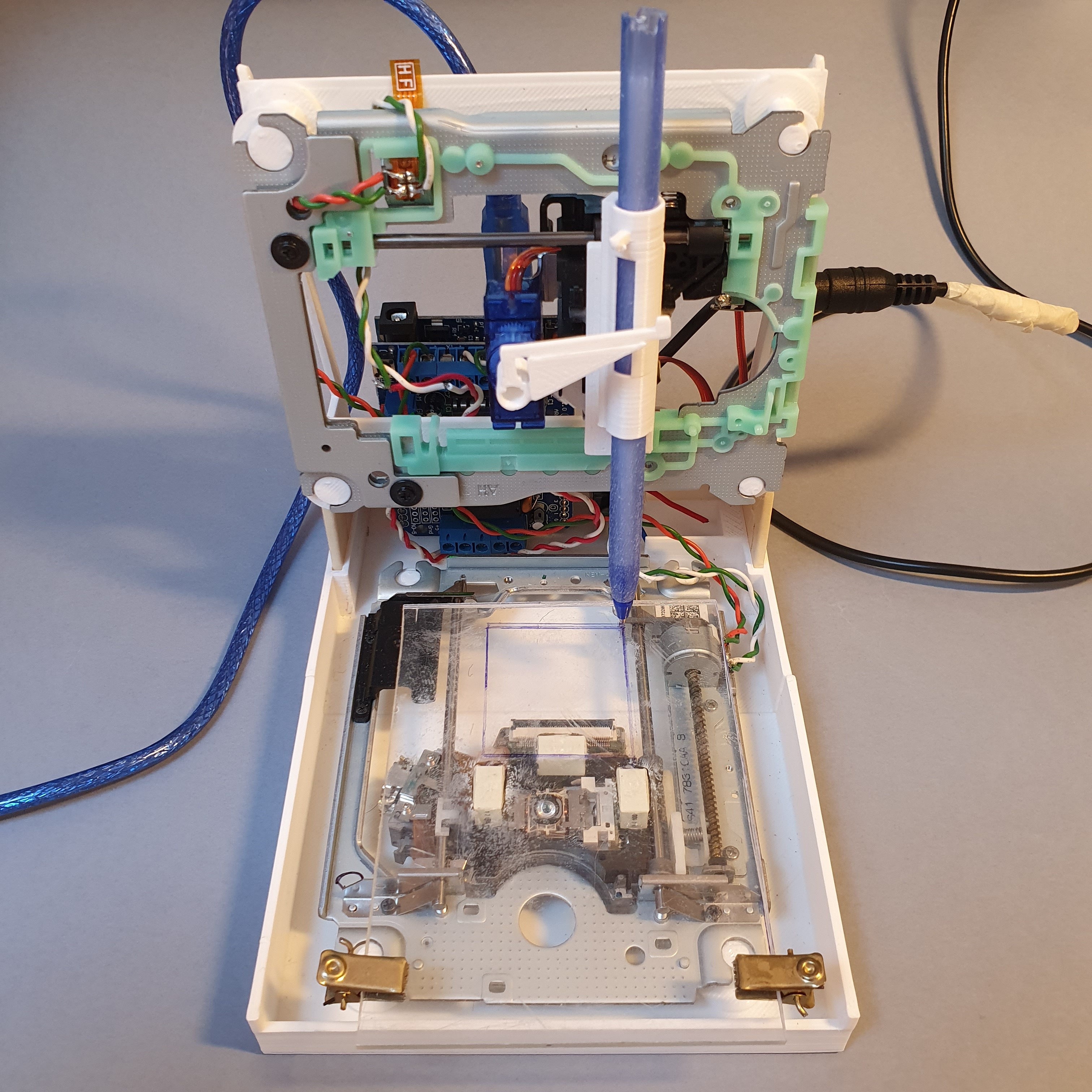

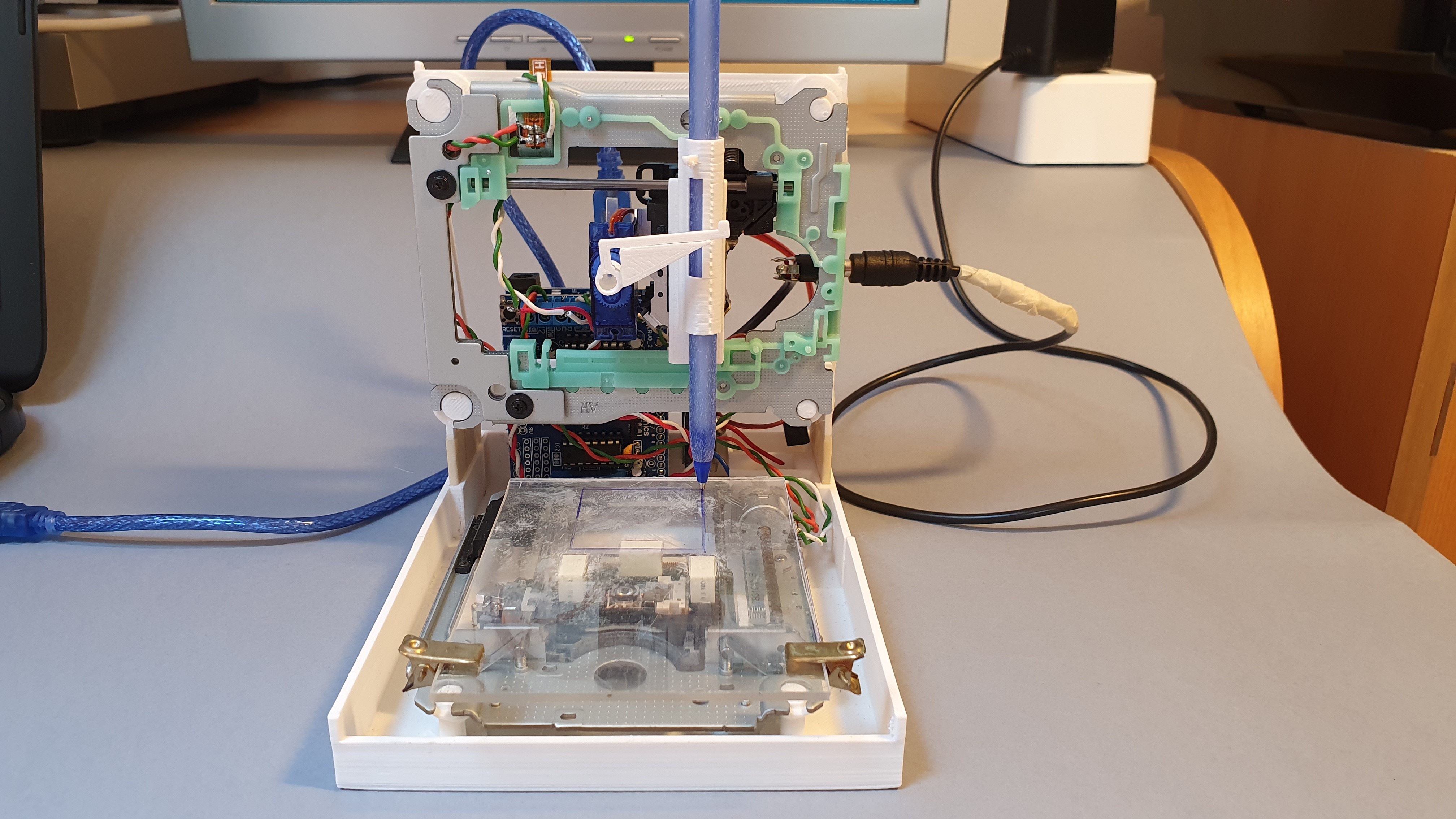

Io ho usato una scheda Arduino Uno, abbinata ad un modulo specifico per gestire motori passo passo con un pò più di potenza, come si vede dalle foto. Ricorda che hai una sola area di stampa di 40mm x 40mm questo è un dato importante da impostare nello sketch!

Questa macchina funziona come una vera CNC machine, dunque può essere usata con software specifici.

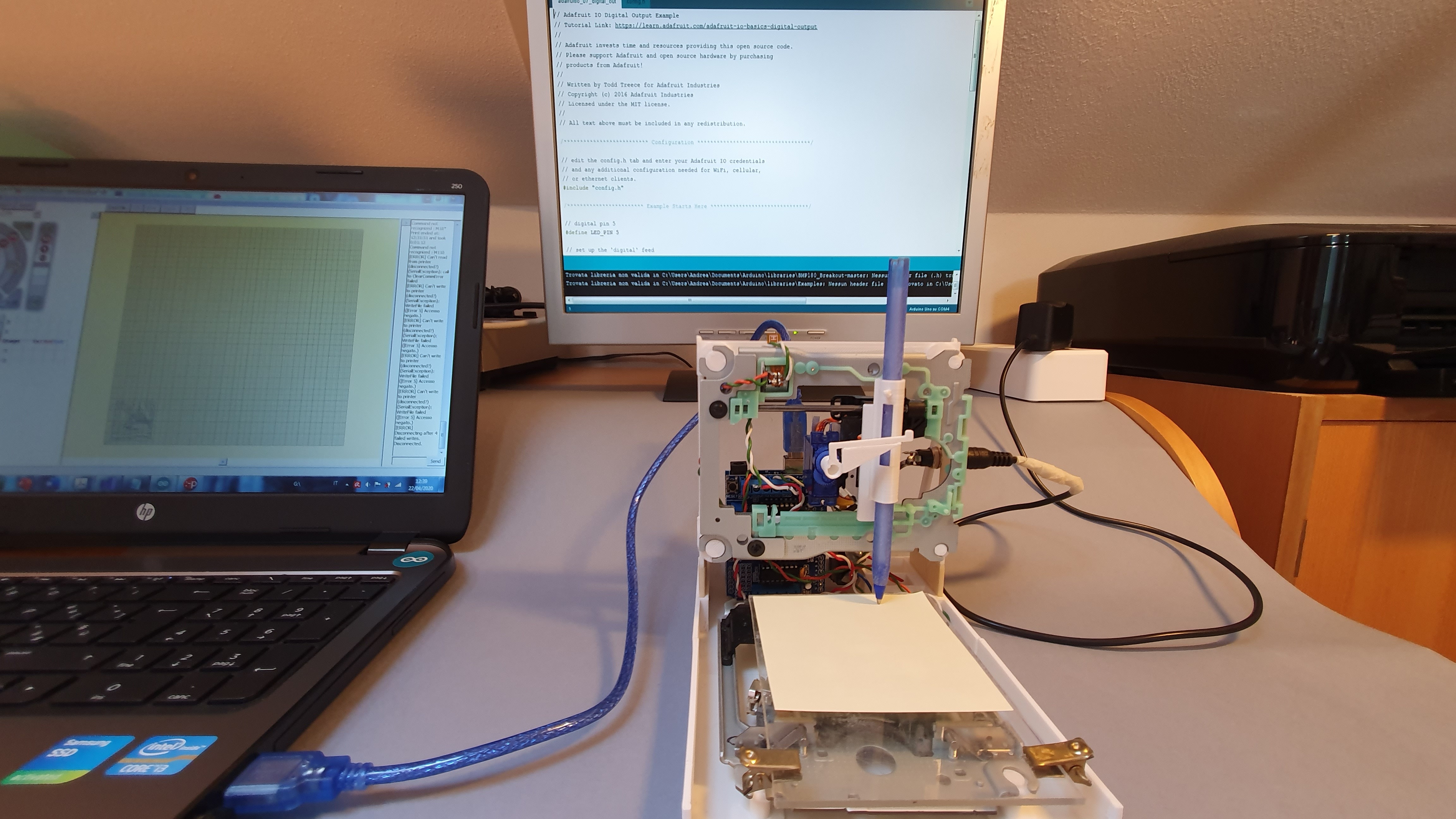

Inkscape consente di produrre un "disegno" in vettoriale, quindi potrai esportarlo in file GCode, proprio come una fresa a controllo numerico. Questo file può essere gestito efficacemente da pronterface.

Questo progetto permette di costruire una buona base per upgrade futuri, è possibile infatti implementare un incisore laser o addirittura un estrusore per costruire una stampante 3D.

Successivamente è possibile ricostruirne una versione più grande e potente per gestire ad esempio una fresa a controllo numerico
