CAJA ORGANIZADORA

En esta ocasión  presentaremos un proyecto a base de Mdf el cual  nos ayudará a organizar todo tipo de cosas, por lo tanto se puede usar de una manera muy versátil, a continuación Seguiremos los pasos para elaborar una caja organizadora con material mdf y con corte láser.

Comparto un mini tutorial para aprender a usar fusion 360, aplicacion que utilizaremos para hacer este proyecto.

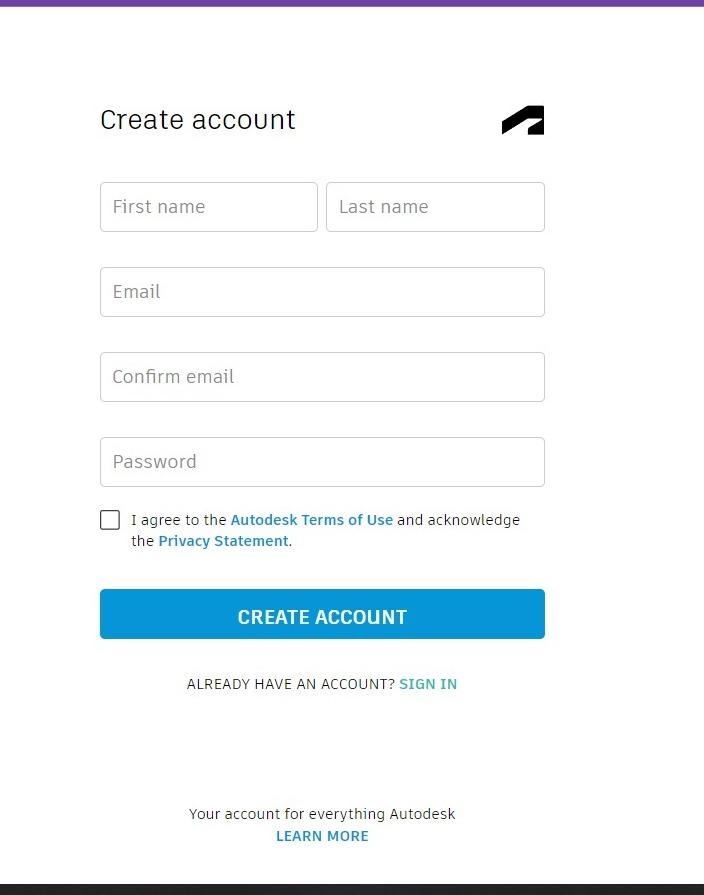

Completamos la informacion requerida, con eso ya tenemos nuestra cuenta de fusion 360 y podemos empezar a hacer nuestros bocetos en la aplicación.

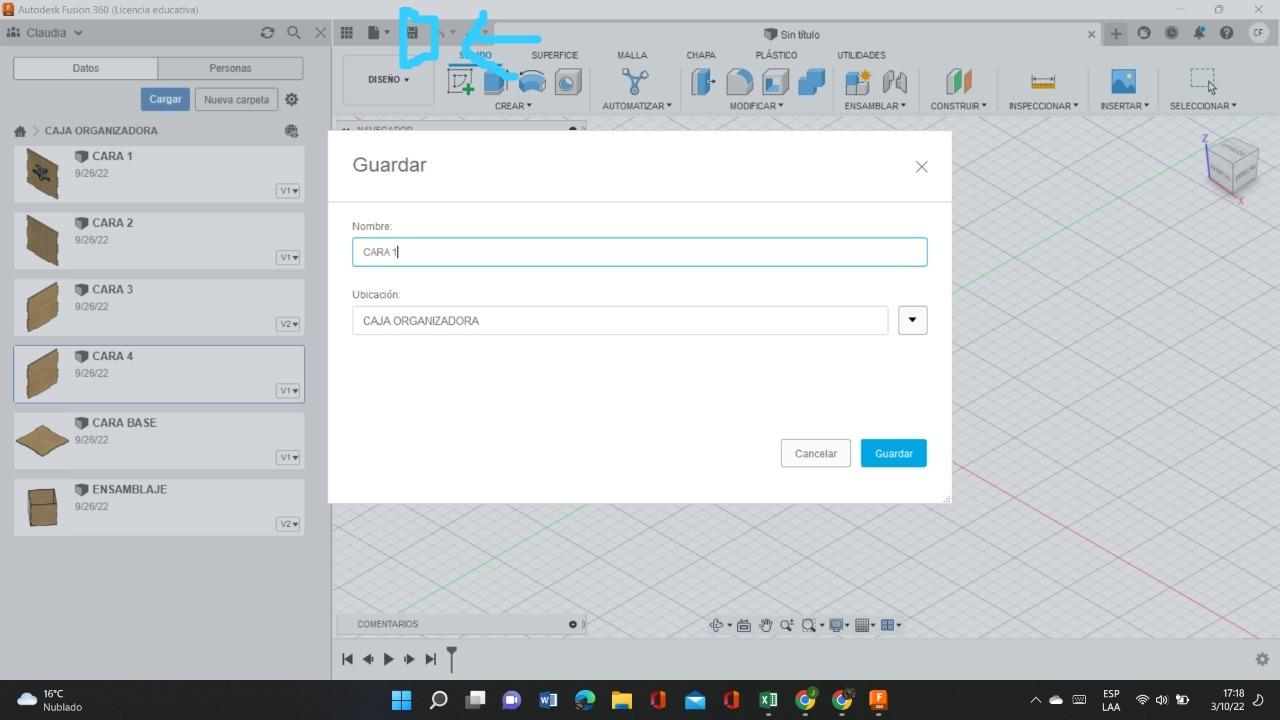

1. GUARADMOS EL ARCHIVO CON EL NOMBRE DE LA PIEZA QUE HAREMOS.
2. CREAMOS BOCETO.
3. SELECCIONAMOS LA VISTA EN LA CUAL TRABAJAREMOS.

Ya teniendo el boceto creado, seguimos lo siguiente:

1. Instermanos lineas tal cual como se muestra en el numero 2.
2. Linea guia.
3. Terminamos de crear toda la forma teniendo en cuenta las medidas mostradas.

Extruimos la pieza ya habiendo teminado el boceto siguiendo estos pasos:

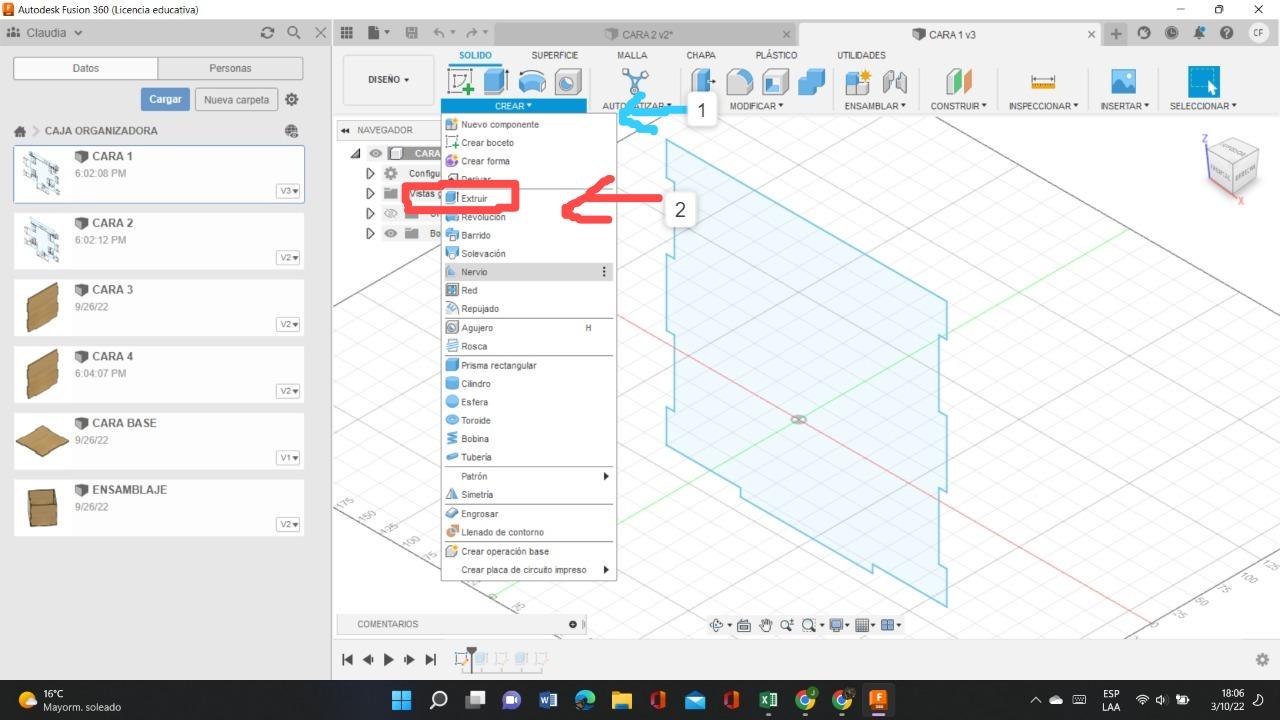

1. Seleccionamos crear.
2. Buscamos la opcion extruir y le dammos click.

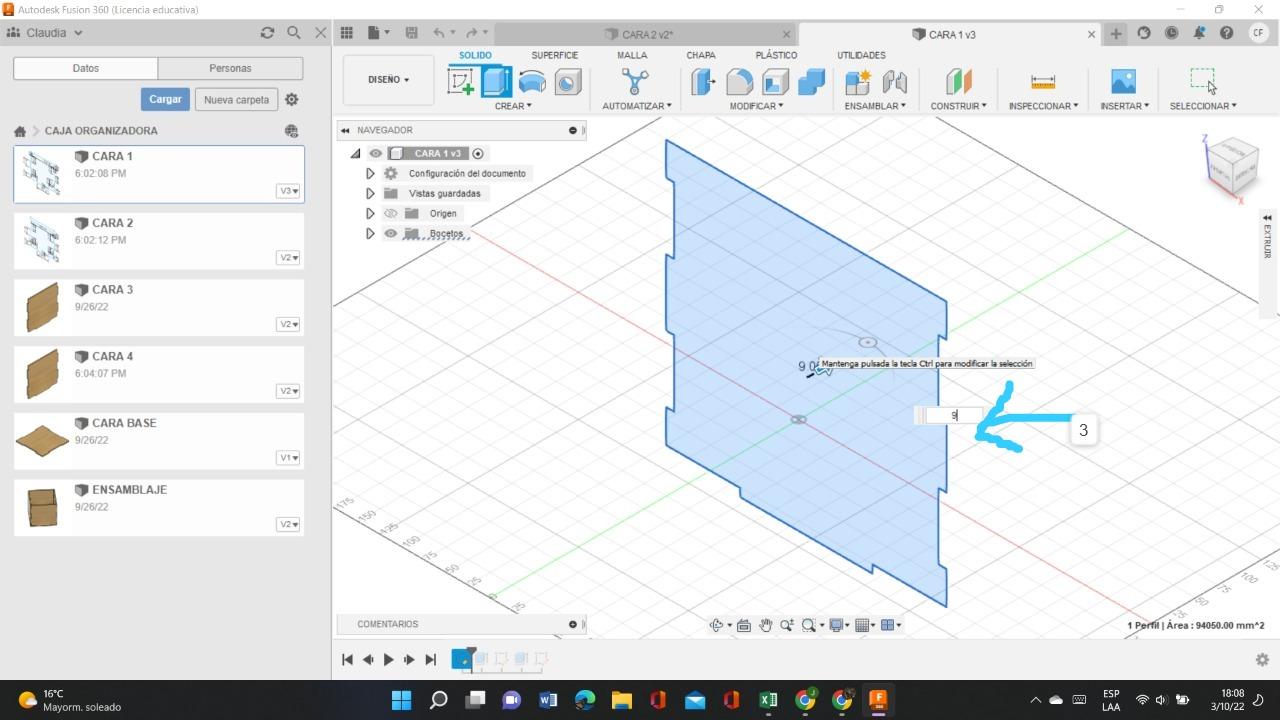

3. Poner el espesor que manejaremos en mi caso pondre 9, eso quieres decir que voy a extruir a 9 mm.
4. Terminamos la cara 1.

Creamos el boceto como se indica en el paso 2.

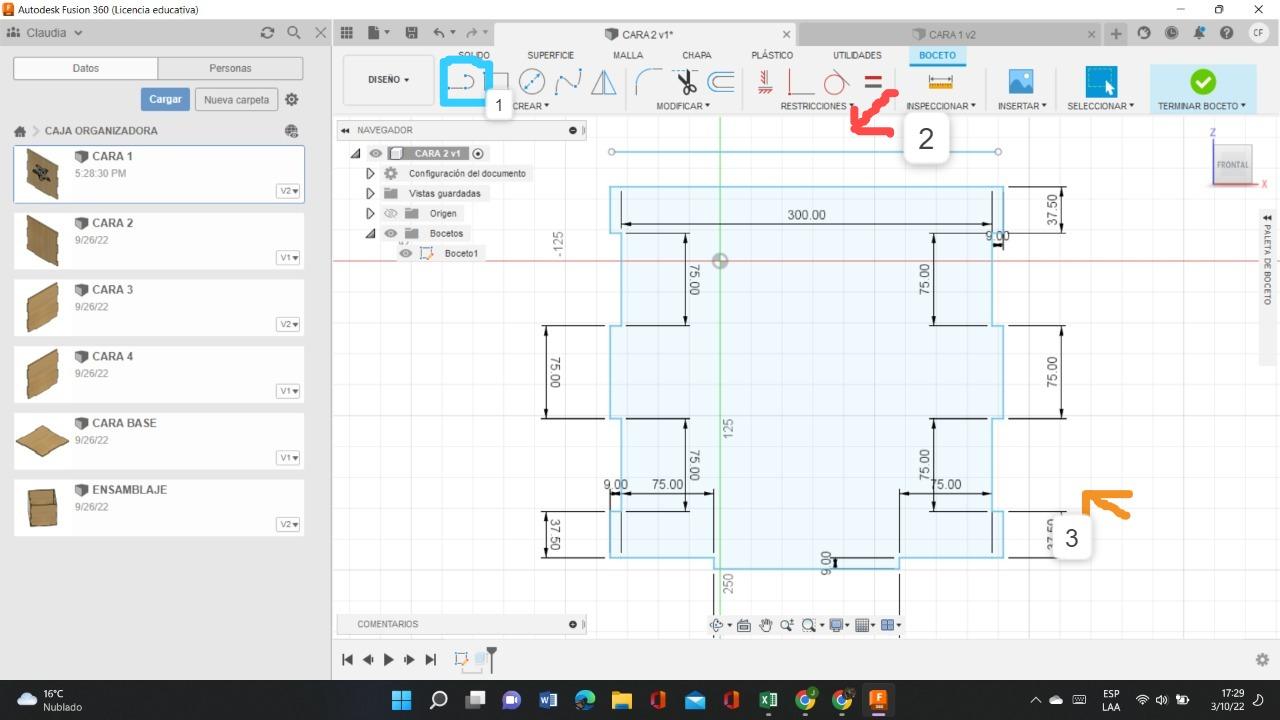

1. Dar click en insertar lineas.
2. Insertamos lineas con el ejmplo.
3. Seguimos la forma con las medidas indicadas.

Seguimos basicamente los pasos que utilizamos para extruir la cara 2 los cuales son:

1. Seleccionamos crear.
2. Buscamos la opcion extruir y le dammos click.
3. Poner el espesor que manejaremos en mi caso pondre 9, eso quieres decir que voy a extruir a 9 mm.
4. Terminamos la cara 1.

Para las siguientes caras que nos faltan seguiremos los mismos pasos al momento de extruir.

Ya creado el boceto como se indica en uno de los pasos anteriores seguimos con:

1. Dar click a la opcion de insertar lineas.
2. Seguir la forma con las medidas indicadas.

Extruir la forma tal cual se indica en unos pasos antes que son:

1. Seleccionamos crear.
2. Buscamos la opcion extruir y le dammos click.
3. Poner el espesor que manejaremos en mi caso pondre 9, eso quieres decir que voy a extruir a 9 mm.
4. Terminamos la cara 3.

La cara 4 es exactamente igual que la cara 3, asi que seguiremos los mismo pasos que son:

1. Crear boceto como se indica.
2. Dar click a la opcion de insertar lineas.
3. Seguir la forma con las medidas indicadas.

Extruir la forma tal cual se indica en unos pasos antes que son:

1. Seleccionamos crear.
2. Buscamos la opcion extruir y le dammos click.
3. Poner el espesor que manejaremos en mi caso pondre 9, eso quieres decir que voy a extruir a 9 mm.
4. Terminamos la cara 3.

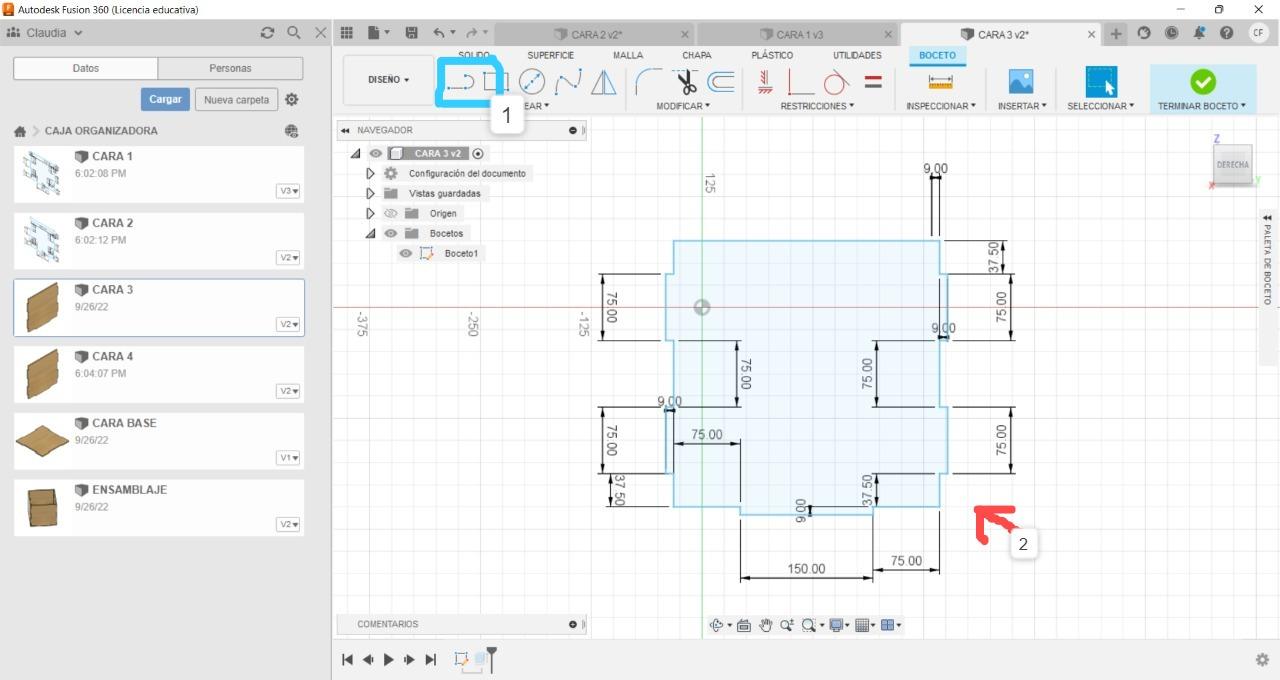

1. Creamos un boceto como ya sabemos hacerlo.
2. Click a la opcion de insertar lineas.
3. Seguir la forma con las medidas indicadas.

Extruir la forma tal cual se indica en unos pasos antes que son:

1. Seleccionamos crear.
2. Buscamos la opcion extruir y le dammos click.
3. Poner el espesor que manejaremos en mi caso pondre 9, eso quieres decir que voy a extruir a 9 mm.
4. Terminamos la cara 3.

Ensmablar las piezas para tener una idea de como quedaran al momento del corte laser y si las piezas estan bien, en ese momento nos dareos cuenta si alguna pieza necesita ser modificada.

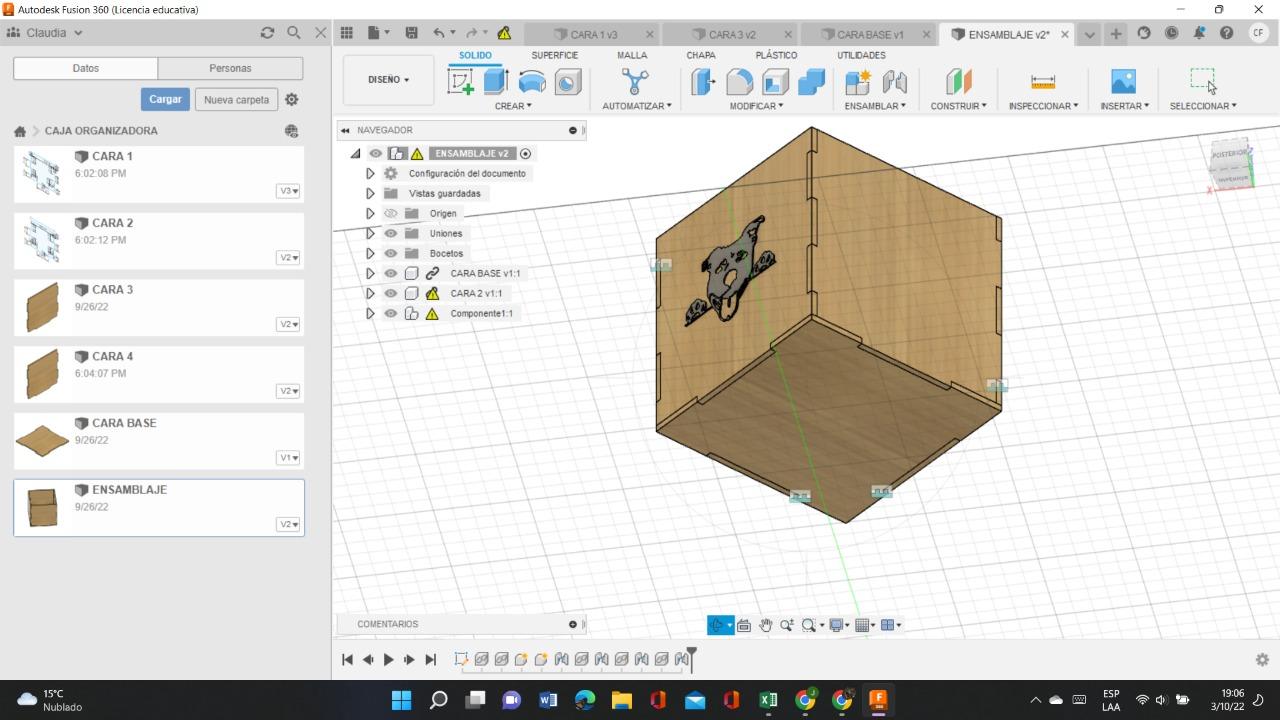

Ensamblamos cada pieza uniendo vertice con vertice de cada cara con la cara que uniremos.

Mandamos a la maquina de corte laser, lo cual cortara las piezas de manera perfecta siguiendo las piezas ya guardadas como dxf

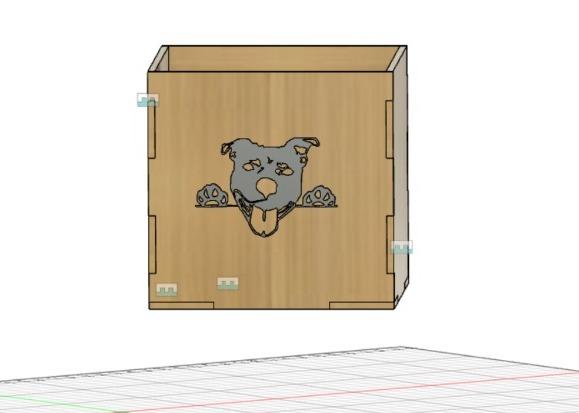

Aqui podemos observar como seria el resultado final de la caja organizadora.

Mi opinion al respecto de esto, es que es un proyecto muy facil de realizar que solo debemos tener los conocimientos basicos, asi que, recomiendo realizar esta caja a las personas que lean esto.
