CAJA DE MADERA 3D PERSONALIZADA

Bienvenidos estimados !

Como van? Espero que muy bien!

En esta oportunidad les vengo a enseñar como elaborar una "CAJA DE MADERA 3D PERSONALIZADA ",con unos pasos super sencillos para no complicarse la vida.

Psta: Atrévete a realizarlo, es divertido y hasta un niño de 8 años lo puede hacer.

• Mouse
• Laptop
• Fusion 360
• Internet

• En primer lugar , deberás abrir el Fusion360, ya instalado previamente con tu cuenta respectiva.

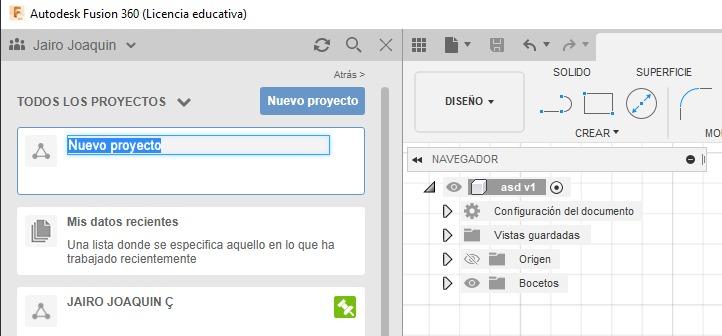

• Dirígete a la ventana izquierda y hacer click en crear proyecto , pon tu apellido y acepta.
• Posteriormente , presionar en nueva carpeta y coloca un nombre a tu gusto.

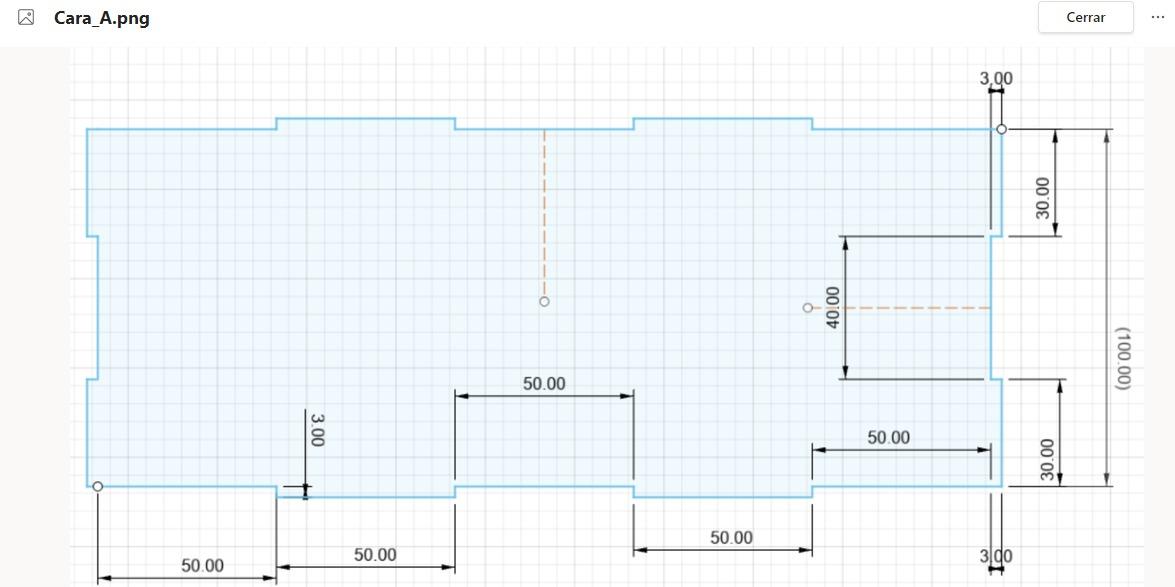

• Tomar foto y descargar los planos mostrados para realizar con mayor facilidad el trabajo.

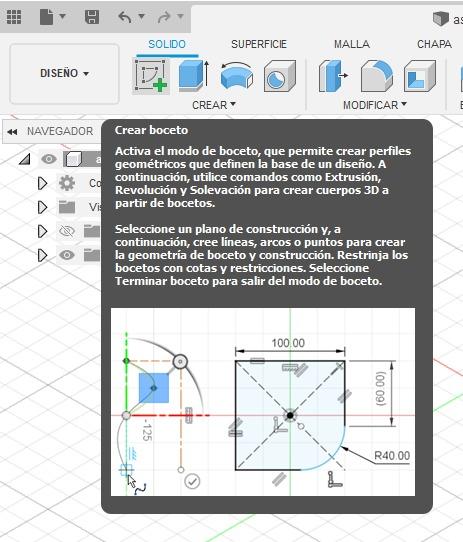

• Le damos en "crear boceto" y seleccionamos la cara del plano entre la linea roja y azul.
• Ahora lo guardamos y de referencia ponerle CARA_A.

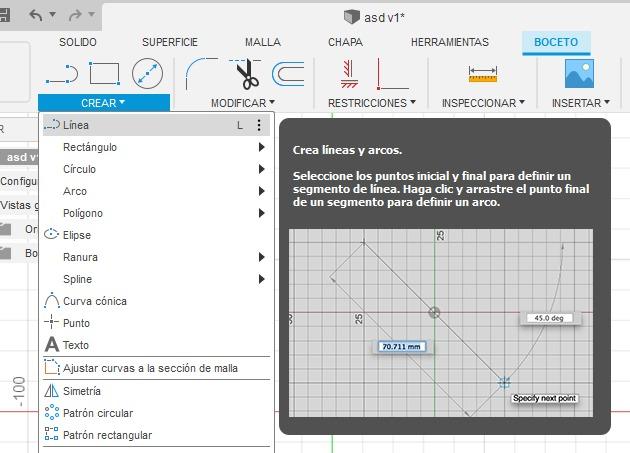

• Queremos hacer los trazos , entonces nos vamos a la opción de crear y le damos click en la herramienta linea.

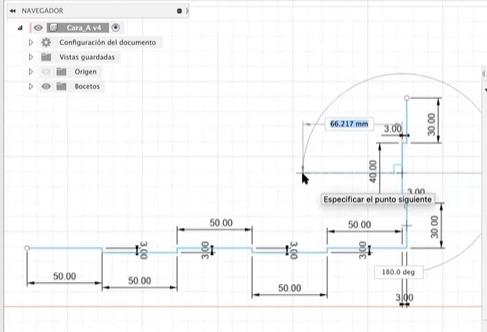

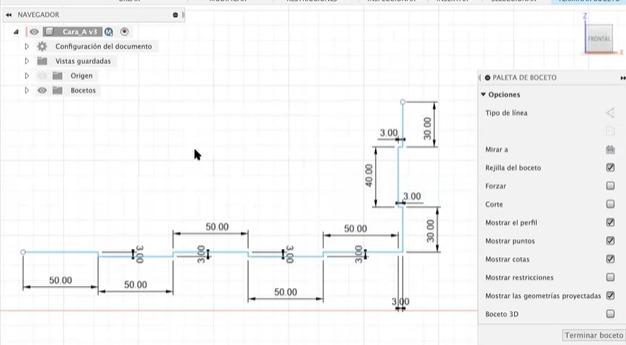

• Realizar la figura solo con la primera base, como lo muestra la imagen. No será necesario hacer la figura completa debido a que perdemos tiempo.

Nota: Al momento de crear una linea , te saldrá un pequeño recuadro en donde te indicará la medida en mm por lo que para obtener un mejor resultado lo recomendable es escribir tu cantidad deseada en aquella superficie.

Como ya mencionado en el paso anterior, para no dilatar mucho tiempo haciendo linea por linea , aplicamos la simetría.

• Ir a la herramienta linea y realizar una linea en el medio del trazo vertical
• Seleccionar e ir a la paleta de boceto ( ventana ubicada en la derecha), dirigirte a la opción tipo de linea y haces click en construcción.
• Realizar el mismo procedimiento con el trazo horizontal, como resultado te debería quedar como la figura mostrada.
• Una vez que tengamos las líneas ya hechas, procederemos con la simetría.

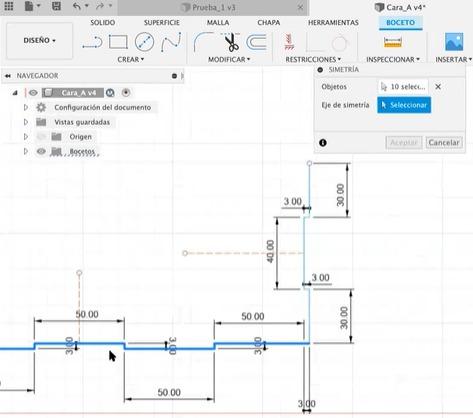

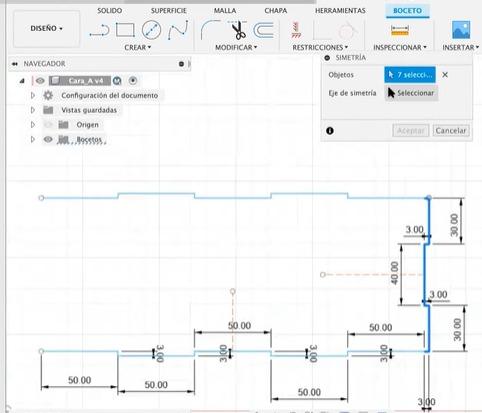

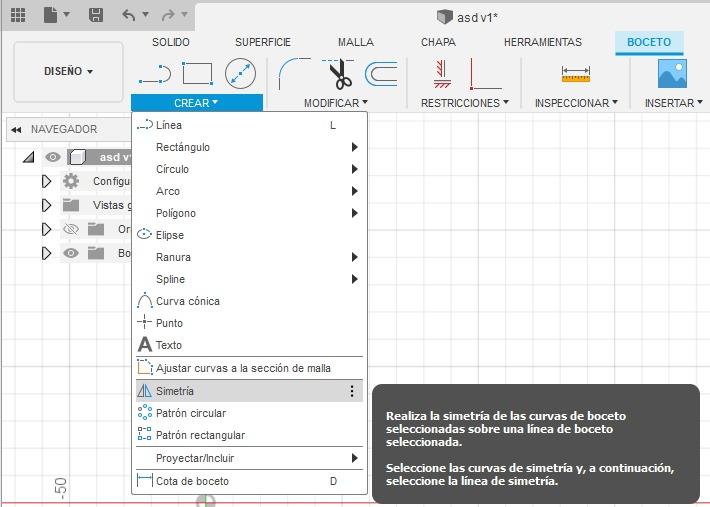

• Click en crear y dirígete a la herramienta simetría , se te abrirá una ventana con dos opciones de selección
• Con la primera selección iniciar a darle click a cada linea del contorno horizontal de la figura , aproximadamente serán 10 elementos
• Pasar a la segunda parte de la selección y hacer click en la linea de referencia construida en el medio
• Repetir el mismo conjunto de actuaciones con la linea vertical del plano

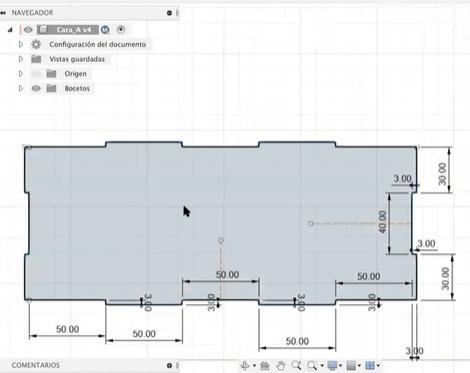

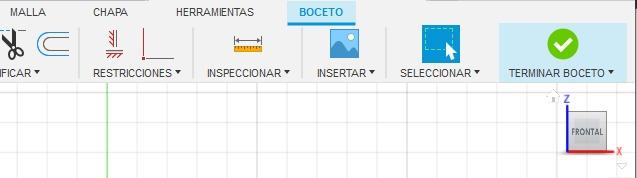

• Verificar resultados como la figura brindada y click en terminar boceto( esquina superior derecha)

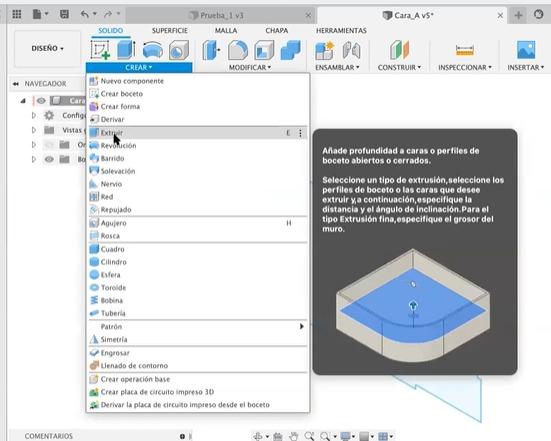

• Para extruir , ir a crear y selecciona la opción de extruir
• Dar el valor de 3mm en el recuadro pequeño cuando presionas la figura
• Cara A lista

NOTA:

-Si no puedes calcular bien el medio para ejecutar la linea y así dar con la simetría no te preocupes, te aparecerá un triangulo indicando como referencia.

-Si tu figura esta cerrada , al momento de seleccionar tu plano un color mas oscuro de fondo se mostrara la cual esta perfecto.

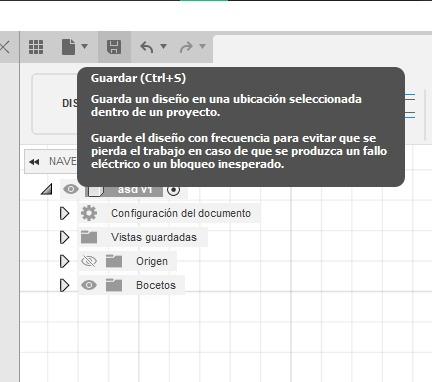

-Después de cada operación , no olvides guardar tu trabajo

• Click en crear nuevo boceto y elegir la cara de la linea roja y azul
• Poner guardar con referencia de CARA B
• Herramienta linea a la mano , ubicado en la sección de crear

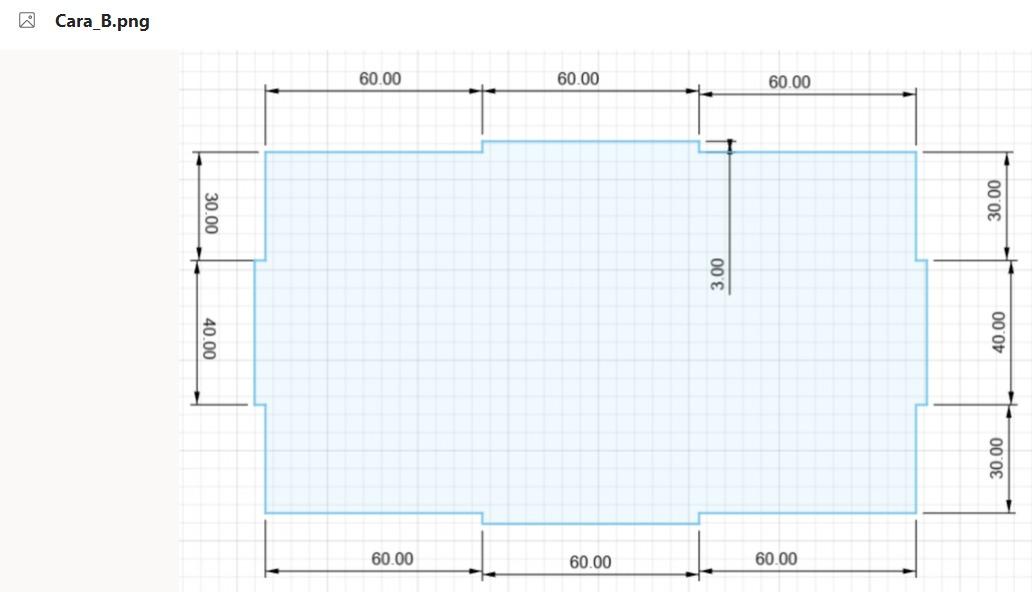

• Realizar el plano con las medidas correspondientes al plano brindado
• Ahora ejecutar simetría , primero hacer la linea referente al medio de cada linea horizontal y vertical de cada parte del plano
• Convertir la linea en construcción , dándole click en el tipo de linea ubicado en la paleta de boceto
• Dirígete a crear , selecciona simetría y empieza a dar click en cada linea horizontal del trazo
• Conjuntamente con la linea discontinua del centro , para esto dar click en la segunda opción del recuadro de simetría
• Mismo procedimiento en la linea vertical
• Figura lista y cerrada
• Al tener todo esto , pasaremos a la herramienta extruir para proceder a esto presionaremos en terminar boceto que esta en esquina superior derecha , al concluir click en crear , extruir y dar el valor de 3mm al momento de seleccionar el plano.
• CARA B lista

• Crear nuevo boceto y dar click en la cara de la linea azul y roja
• Guarda tu trabajo con el nombre de CARA C
• Ahora ir a crear y anda a la opción de linea

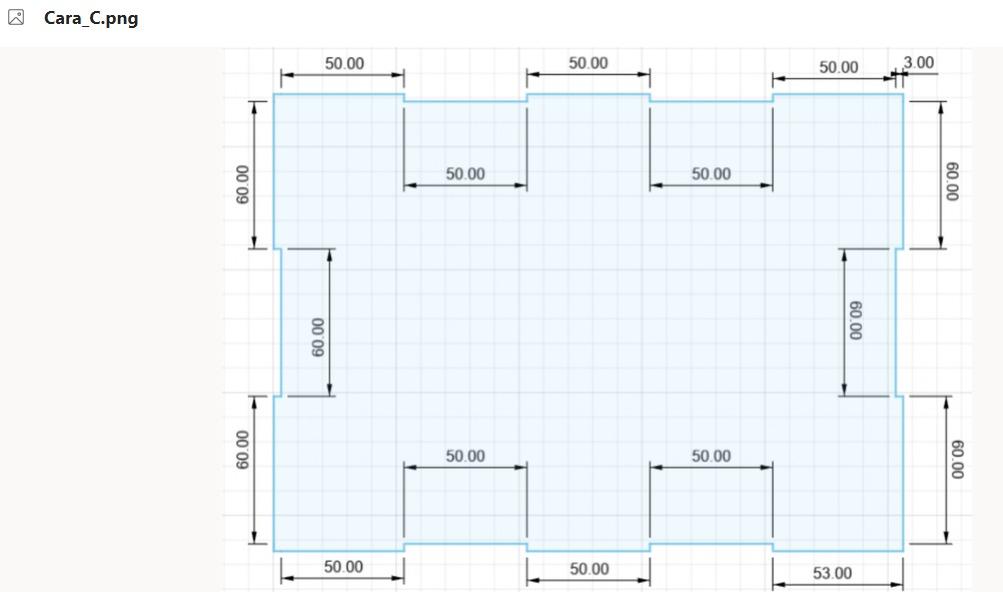

• Ejecutar el plano con las medidas ya obsequiadas
• Iniciaremos con la simetría, para eso realizar una linea en el centro de cada trazo horizontal y vertical
• Seleccionar las líneas hechas en el medio y en la ventana derecha de tu paleta de boceto hacer click en tipo de linea para convertir a linea de construcción
• Dirígete a crear , click en la herramienta simetría
• Inicia seleccionando cada linea del trazo horizontal del plano
• Una vez que acabas , en el cuadro de simetría hacer click en la segunda opción
• Ir a la linea de construcción y seleccionas
• Repetir el mismo proceso con el trazo vertical del plano
• Terminar boceto
• Para la segunda parte , ubica en la sección de crear la herramienta extruir
• Dar click en extruir y al indicar el mouse hacia la figura, procede a colocar el valor de 3mm
• Aceptar y listo CARA C finalizada

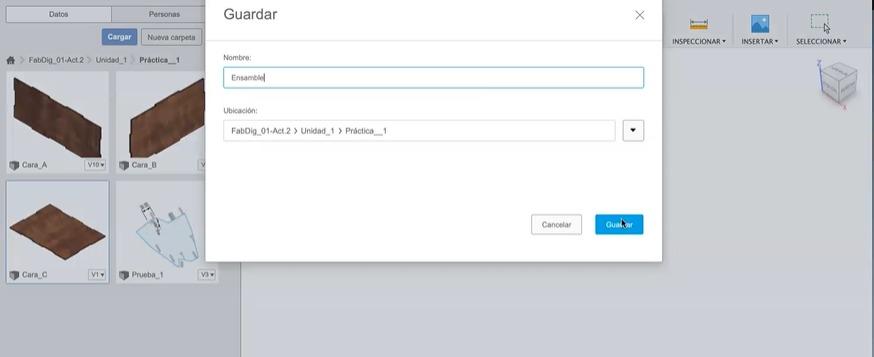

• Antes que todo creamos un nuevo archivo y lo guardamos con el nombre de EMSAMBLE

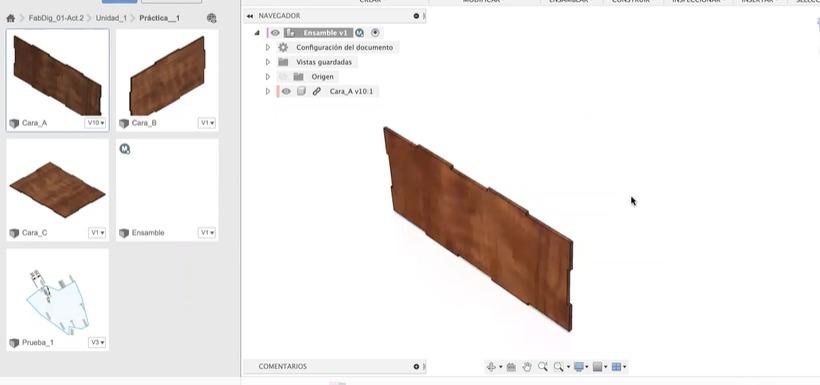

• Escoger CARA A , click derecho en "insertar al diseño actual"
• Verificar que este en el plano de trabajo y dar click en aceptar
• Repetir el proceso con la CARA B

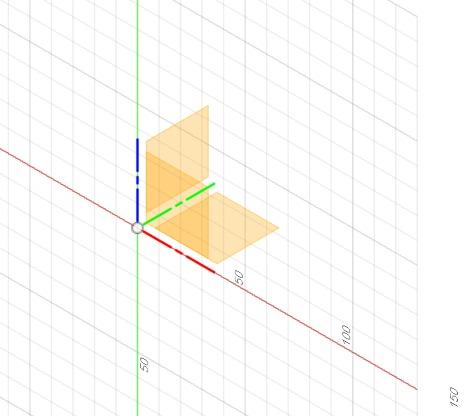

• Identificar el lado correcto para lograr un ángulo de 90 grados
• Al tener las caras transversales , simplemente tenemos que unirlas con la herramienta Join en la sección de ensamblaje
• El principio para lograr las uniones , es que en primer lugar debemos de tener conocimiento con los componentes 1 y 2 , que serian la CARA B y CARA A respectivamente.

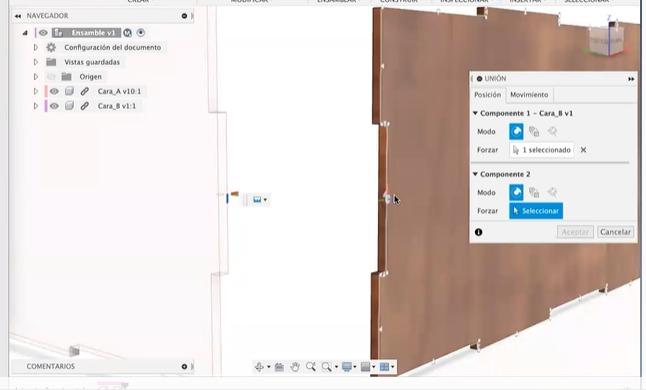

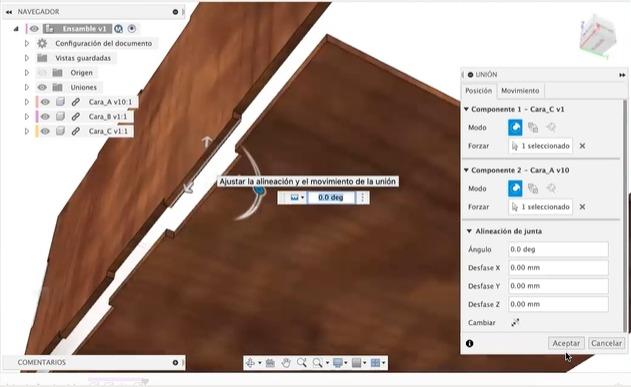

• Lograr hacer zoom para poder seleccionar las aristas , componente 1 es arista de la CARA B y el componente 2 de la CARA A , click en aceptar para unirlas

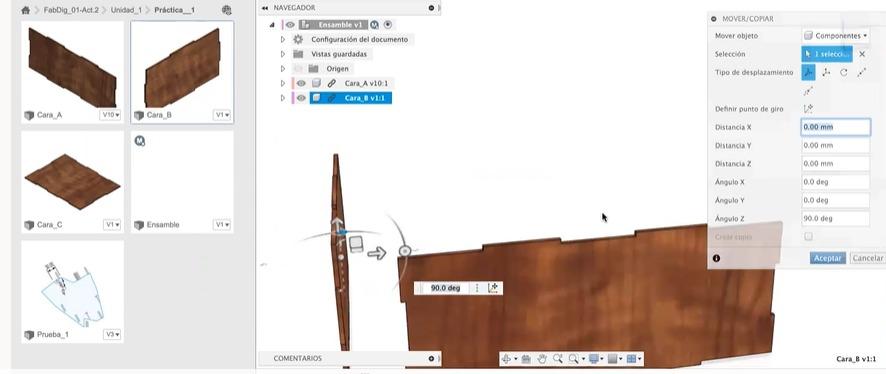

• Insertar la CARA C con el procedimiento ya antes mencionado y si no te aparece en su lugar arréglalo con la medida de 90ª ( guíate de la foto)
• CARA C en su lugar , iniciamos a unirlo nuevamente con la herramienta Join y seleccionando las aristas
• Click en aceptar y guardar
• CARA A ,CARA B y CARA C repetirlas para cerrar la figura de tres lados y formar una caja.

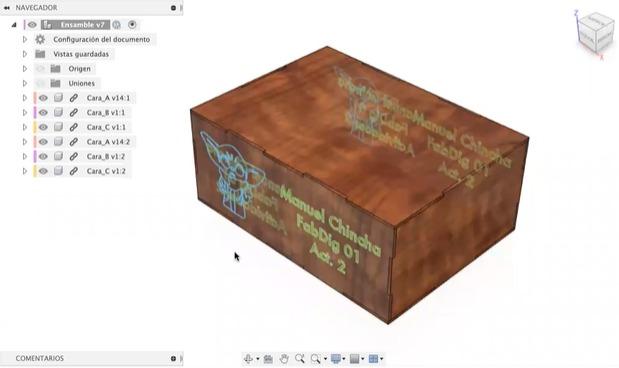

• Listo caja cerrada y ensamblada

NOTA :

-Si haz escogida el plano correcto , en el momento de insertar la figura al plano estará en su correcta posición , de lo contrario tendrás que modificar a través de las flechas.

-Cuando vas a unir los elementos no olvides de seleccionar las aristas , no la superficie.

• Buscar una imagen a su gusto en dxf
• Doble click en la CARA A y seleccionamos la superficie interna de la figura

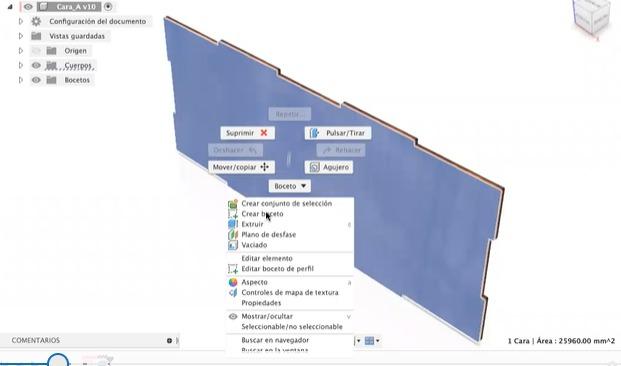

• Click derecho y crear boceto

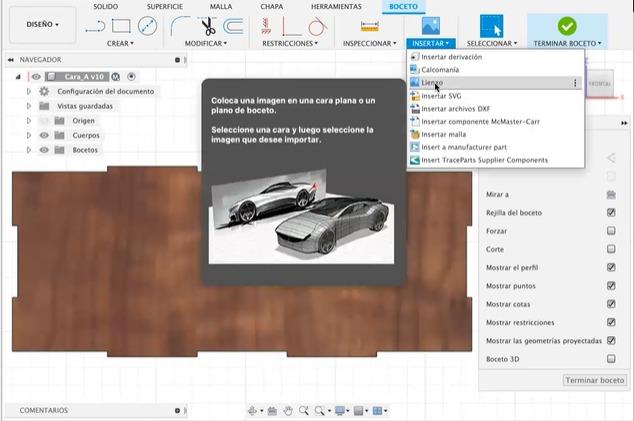

• Insertaremos la imagen , para eso click en insertar y dirigirse a la herramienta lienzo

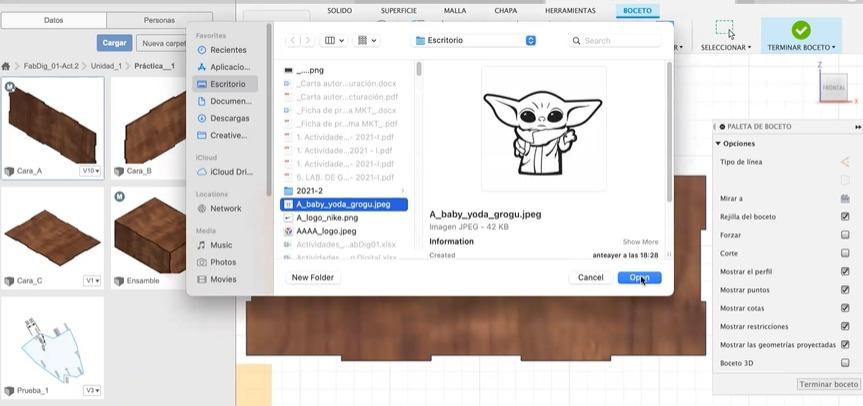

• Busca tu imagen y click en abrir en la CARA A
• Ubica el dibujo a tu preferencia y acepta en la ventana de lienzo
• Zoom a la imagen y empezaremos a delinear con la herramienta spline en la sección de crear
• Delinear al detalle , escape , eliminar la visibilidad del lienzo y click en terminar boceto
• Guardar y abrir la carpeta del ensamble para poder actualizar con el triangulo de advertencia

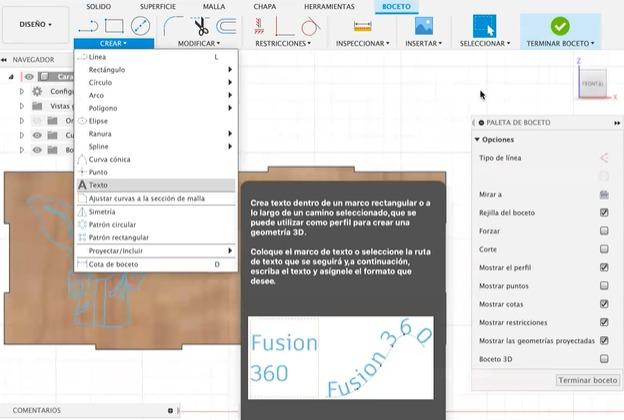

• Para insertar texto es simple , click en crear y opcion texto
• Crear el cuadro con click y expandir
• Coloca tu nombre o algo por el estilo y aceptar

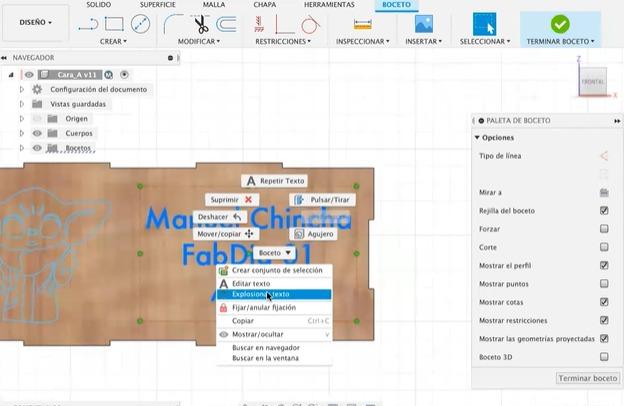

• Si queremos eliminar el relleno de texto , dar click derecho e ir a la opción de explosionar texto
• Guardar y actualizar.

• Abrir la CARA A

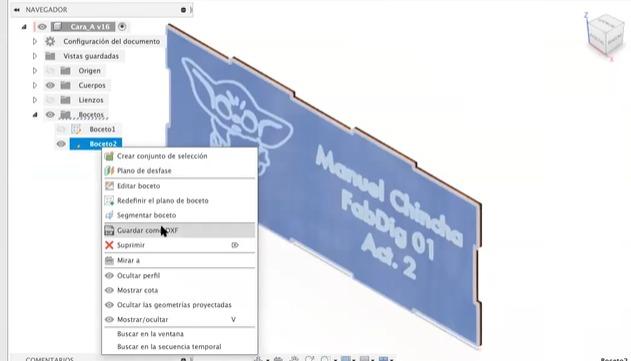

• Click derecho en boceto 2 y guardar como dxf en tu PC
• Repetir con las demás cara y verificar en escritorio
• Abrir RDworks
• Archivo e importar tu la cara
• Asignar colores
• Azul: grabados - Rojo: cortes - Verde: Delineados

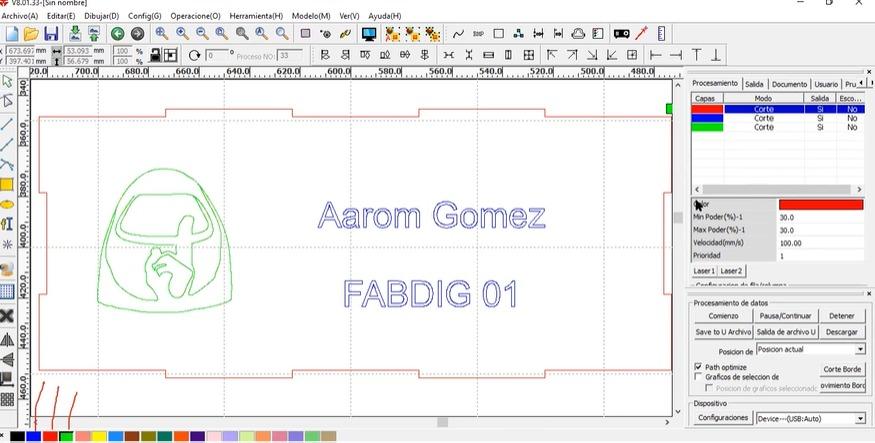

• Seleccionar el perímetro de la figura con el color rojo , las letras con azul y el dibujo de verde

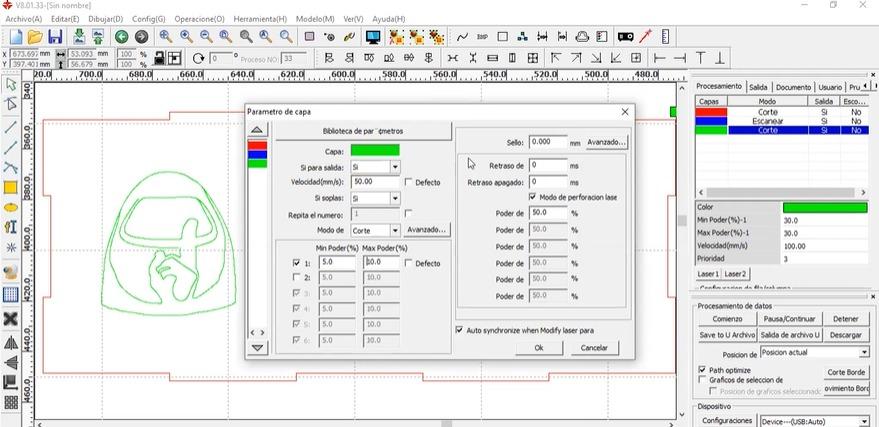

• Doble click en el color rojo del panel derecho y configurar
• Sucesivamente modificar los valores del color azul y verde respectivamente con la imagen mostrada
• Listo podrás mandarlo a hacerlo

Hasta aqui llegamos , gracias por tu atencion, no olvides de dejarnos tu comentario y darle like.
