¡HOLA ESTIMADOS INSTRUCTABLES!

¿Cómo están?

Espero se encuentran todos muy bien!

En esta oportunidad les enseñaré a realizar una "Caja de Baymax".

Se divertirán un montón, les aseguro!

Step 1: MATERIALES

fusion 360.jpg

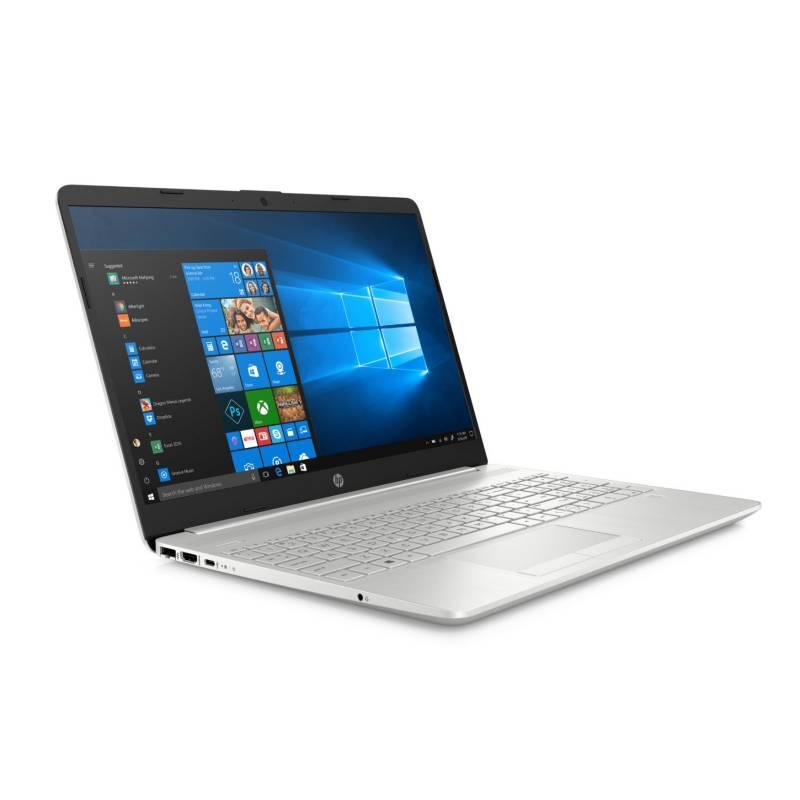

  • Laptop o computadora
  • Mouse periférico
  • Internet
  • Autodesk
  • Fusion 360
  • RDWorks V8

Step 2: Cara a Paso 1

Captura de pantalla 2021-08-31 214139.png
Captura de pantalla 2021-08-31 003433.png

Lo primero que hacemos es abrir Fusion 360, después de haberte registrado. Luego creamos una carpeta para guardar las siguientes caras.

Antes de continuar, guarda el archivo con el nombre correspondiente. Después de haber realizado lo anterior vamos a "Crear Boceto" o "Create Sketch" y seleccionamos el plano que vamos a necesitar, en este caso es el cuadro entre las líneas azul y rojo, como aparece en la foto.

Vamos a Crear(Create) y seleccionamos Line(L) para empezar a dibujar. Damos "click" y empezamos a dibujar una línea horizontal hacia la derecha de 50mm, luego hacia abajo con 3mm, hacia la derecha con 50mm, arriba con 3mm, hacia la derecha con 50mm, abajo con 3mm, hacia la derecha con 50mm, arriba con 3mm, hacia la derecha con 50mm, también hacia la derecha con 3mm, luego una línea hacia la arriba con 30mm, hacia la izquierda con 3mm, arriba con 40mm, hacia la derecha con 3mm y por último hacia la arriba con 30mm. Seguidamente, creamos una línea de espejo en medio de cada lado, donde se aparece un triángulo.

Step 3: Cara a Paso 2

Captura de pantalla 2021-08-31 214150.png

Para que nos quede así, vamos a "Crear (Create)"y seleccionamos "Simetría" o "Mirror". Nos saldrá un cuadro de configuración que en objetos seleccionamos las líneas horizontales que queremos reflejar que son 10, después seleccionamos como eje de simetría la línea horizontal y le damos clic en "Aceptar". Para el siguiente espejo, seleccionamos para objetos las líneas verticales que en total son 7, y como eje de simetría la línea vertical e igual damos clic en "Aceptar" . Así se formará el espejo.

En caso quiera desaparecer los ejes de simetría, vamos a la línea de espejo, damos "click derecho" y presionamos suprimir, de igual modo con la otra línea de simetría.

Por último, le damos click a "Terminar Boceto".

Step 4: Cara a Paso 3

Captura de pantalla 2021-08-31 214155.png
Captura de pantalla 2021-08-31 215054.png
Captura de pantalla 2021-08-31 215107.png
Captura de pantalla 2021-08-31 003427.png

Vamos a Extruir el plano, para ello vamos a Crear(Create) y le damos click a Extruir(Extrude). Extruimos todo el plano a 3mm y le damos click a Aceptar.

Ahora podemos ponerle color a nuestro plano, para eso vamos a Modificar(Modify) y seleccionamos a la herramienta Apariencia(Apparearance), ahí seleccionamos Pintura el Recubrimiento de Polvo - Rugoso(blanco) o color de su preferencia, lo arrastramos al plano y le damos guardar.

Step 5: Cara B

Captura de pantalla 2021-08-31 003458.png
CARA B.png
Captura de pantalla 2021-08-31 215605.png

Primero tenemos que crear un nuevo archivo y lo guardamos con el nombre correspondiente.

Empezamos dándole clic en Crear Boceto (Create Sketch) y seleccionamos el plano que vamos a utilizar, en este caso es el plano entre las líneas de color azul y verde. Seleccionamos Line(L) para empezar a dibujar. Damos "click" y empezamos a dibujar una línea horizontal hacia la derecha de 60mm, luego hacia abajo con 3mm, hacia la derecha con 60mm, arriba con 3mm, hacia la derecha con 60mm, hacia arriba con 30mm, hacia la derecha con 3mm, arriba con 40mm, luego una línea hacia la izquierda con 3mm, y por último hacia la arriba con 30mm. Seguidamente, creamos una línea de espejo en medio de cada lado, donde se aparezca un triángulo.

Luego en "Crear (Create)" seleccionamos "Simetría" o "Mirror". Nos saldrá un cuadro de configuración que en objetos seleccionaremos las líneas horizontales que queremos reflejar que son 5, después seleccionamos como eje de simetría la línea horizontal y le damos clic en "Aceptar". Para el siguiente espejo, seleccionamos para objetos las líneas verticales que en total son 5, y como eje de simetría la línea vertical e igual damos click en "Aceptar". Así se formará el espejo, las líneas se

En caso de que quiera desaparecer los ejes de simetría, vamos a la línea de espejo, damos "click derecho" y presionamos suprimir, de igual modo con la otra línea de simetría. Por último, le damos clic en un "Terminar Boceto" .

Lo siguiente es Extruir el plano, para ello vamos a Crear (Crear) y le damos clic en Extruir (Extruir). Extruimos todo el plano a 3mm y le damos clic en Aceptar. Ahora podemos ponerle color a nuestro plano, para eso vamos a Modificar (Modify) y seleccionamos a la herramienta Apariencia (Apparearance), ahí seleccionamos Pintura el Recubrimiento de Polvo - Rugoso (blanco), lo arrastramos al plano y le damos guardar.

Step 6: Cara C

CARA C.png
Captura de pantalla 2021-08-31 223527.png
Captura de pantalla 2021-08-31 223717.png

Primero tenemos que crear un nuevo archivo y lo guardamos con el nombre correspondiente.

Empezamos dándole clic en Crear Boceto(Create Sketch) y seleccionamos el plano que vamos a utilizar, en este caso es el plano entre las líneas de color rojo y verde. Seleccionamos Line (L) para empezar a dibujar. Damos "click" y empezamos a dibujar una línea horizontal hacia la derecha de 50mm, luego hacia arriba con 3mm, hacia la derecha con 50mm, abajo con 3mm, hacia la derecha con 50mm, hacia arriba con 3mm, hacia la derecha con 50mm, abajo con 3mm, luego una línea hacia la arriba con 60mm,hacia la izquierda con 3mm, arriba con 60mm, derecha con 3mm, arriba con 60mm y por último hacia la arriba con 3mm. Seguidamente, creamos una línea de espejo en medio de cada lado, donde se aparece un triángulo.

Luego en "Crear (Crear)" seleccionamos "Simetría" o "Mirror". Nos saldrá un cuadro de configuración que en objetos seleccionaremos las líneas horizontales que queremos reflejar que son 10, después seleccionamos como eje de simetría la línea horizontal y le damos clic en "Aceptar". Para el siguiente espejo, seleccionamos para objetos las líneas verticales que en total son 8, y como eje de simetría la línea vertical e igual damos clic en "Aceptar". Así se formará el espejo.

En caso de que quiera desaparecer los ejes de simetría, vamos a la línea de espejo, damos "click derecho" y presionamos suprimir, de igual modo con la otra línea de simetría. Por último, le damos clic en un "Terminar Boceto".

Lo siguiente es Extruir el plano, para ello vamos a Crear(Crear) y le damos clic en Extruir(Extruir). Extruimos todo el plano a 3mm y le damos clic en Aceptar. Ahora podemos ponerle color a nuestro plano, para eso vamos a Modificar(Modify) y seleccionamos a la herramienta Apariencia(Apparearance), ahí seleccionamos Pintura el Recubrimiento de Polvo - Rugoso (blanco) o la de su elección, lo arrastramos al plano y le damos guardar.

Step 7: Ensamblaje De Las Caras A, B Y C

Captura de pantalla 2021-09-01 020804.png
Captura de pantalla 2021-09-01 020821.png
Captura de pantalla 2021-08-31 224156.png

Primeramente hay que abrir un nuevo archivo para juntar todas las caras y lo guardamos con el nombre de ENSAMBLE.

Ahora insertamos la Cara A en el nuevo archivo, lo realizamos dándole click derecho al archivo de la Cara A y seleccionamos en INSERTAR EN EL DISEÑO ACTUAL, de igual manera con la Cara B.

Para el ensamble de esas dos caras vamos a dar click en ENSAMBLAR y utilizar la herramienta Unión (J) , así seleccionamos una arista de cada cara ensamblar y le damos click en Aceptar. También unimos la Cara C con la Cara A y B, va quedar como ven en la imagen.

Seguimos ensamblando de nuevo la Cara A, B y C, hasta tener todas las caras ensambladas como en la imagen. Por último guardamos el archivo.

Step 8: Personalizado

Captura de pantalla 2021-08-31 234856.png
Captura de pantalla 2021-08-31 234953.png

Antes que nada, tenemos que descargar una imagen de su preferencia y preferible en el formato dxf para que se vea en blanco y negro.

En esta ocasión, el personalizado esta en la Cara C, por lo cual nos dirigimos al archivo. Seleccionamos la cara que vamos a poner la imagen y le damos a Crear boceto(Create Sketch). Luego le damos click a INSERTAR, seleccionamos Lienzo para ir a la carpeta donde tenemos las imagen y damos click a Abrir(Open). Para delinear usaremos la herramienta Spline el Punto de ajuste de Spline y empiezas a dibujar, una vez terminas lo guardas.

En el siguiente paso vamos a ver el personalizado de texto.

Step 9: Personalizado Texto

Captura de pantalla 2021-08-31 235008.png
Captura de pantalla 2021-08-31 235024.png

Ahora vamos a hacer el personalizado de Texto, para ello vamos a darle click derecho en la misma cara que el dibujo.

Seleccionamos Texto y nos saldrá un cuadro para editar el texto, en el nombre ponemos BAYMAX o lo de preferencia, escogen el tipo de letra, la altura y alineación, y damos clic en Aceptar al terminar. Si quieren explosionar el texto le damos click derecho y seleccionamos Explosionar texto. Nos quedará como esta en la imagen.

Una vez terminado el personalizado damos Terminar boceto(Finish Sketch) e iremos a Bocetos (Sketches) en la última opción de Boceto2 (Sketch2) dar click y seleccionar Guardar como DXF, guardar en tu escritorio con el nombre personalizado.

Step 10: La Caja

Captura de pantalla 2021-08-31 235030.png
Captura de pantalla 2021-08-31 235052.png

Vamos al archivo de Ensamble y nos va aparecer un triangulo pequeño de color amarillo en la parte de superior, le damos click y aparecerá tu personalizado en la caja tal como esta en la imagen. Guardas tu archivo.

Si quieres darle un forma 3D, vas a MODIFICAR, seleccionas ASPECTO y elijes a tu preferencia.

Listo, tienes tu caja personalizada!!

Step 11: RDWorks V8

Captura de pantalla 2021-09-01 221224.png
Captura de pantalla 2021-09-01 221244.png

Nos instalamos la aplicación RDWorks V8.01.33, damos clic en Archivo (Archivo) e importamos nuestro archivo que que guardamos como DXF.

Seleccionamos la línea del plano para ponerle color rojo, en el texto le ponemos color azul y la imagen, el color verde. Esos colores los visualizamos en la ventana de la parte superior. El color rojo de velocidad tiene 25; el color azul, 500 y el color verde, 50. Por último damos click en vista previa que esta en la parte superior (imagen de una computadora), ahí veremos que se hará el corte y grabado. Terminamos!

Step 12: GRACIAS!

Captura de pantalla 2021-09-01 020825.png

Gracias por haberse quedado hasta el final, espero les haya gustado y se hayan divertido. No se olviden darle like.
