CAJA

Bienvenidos todos y todas a este tutorial

Ahora presentaremos nada mas y nada menos que la presentación de un cajon super facil de hacer en unos cuantos pasos de una forma muy facil, se llegara a presentar principalmente el uso de planos dados por mi y un tutorial de como hacer poco a poco cada lado que se llegue a hacer

Espero que les guste

-Paciencia

-Pc

-Fusion 360

Y ni hace falta nada mas¡¡¡

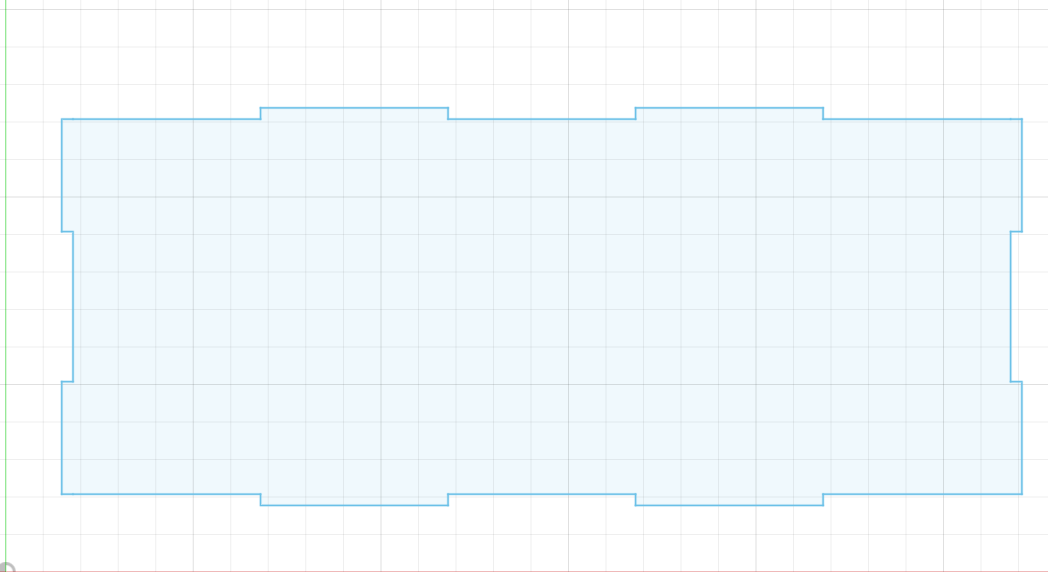

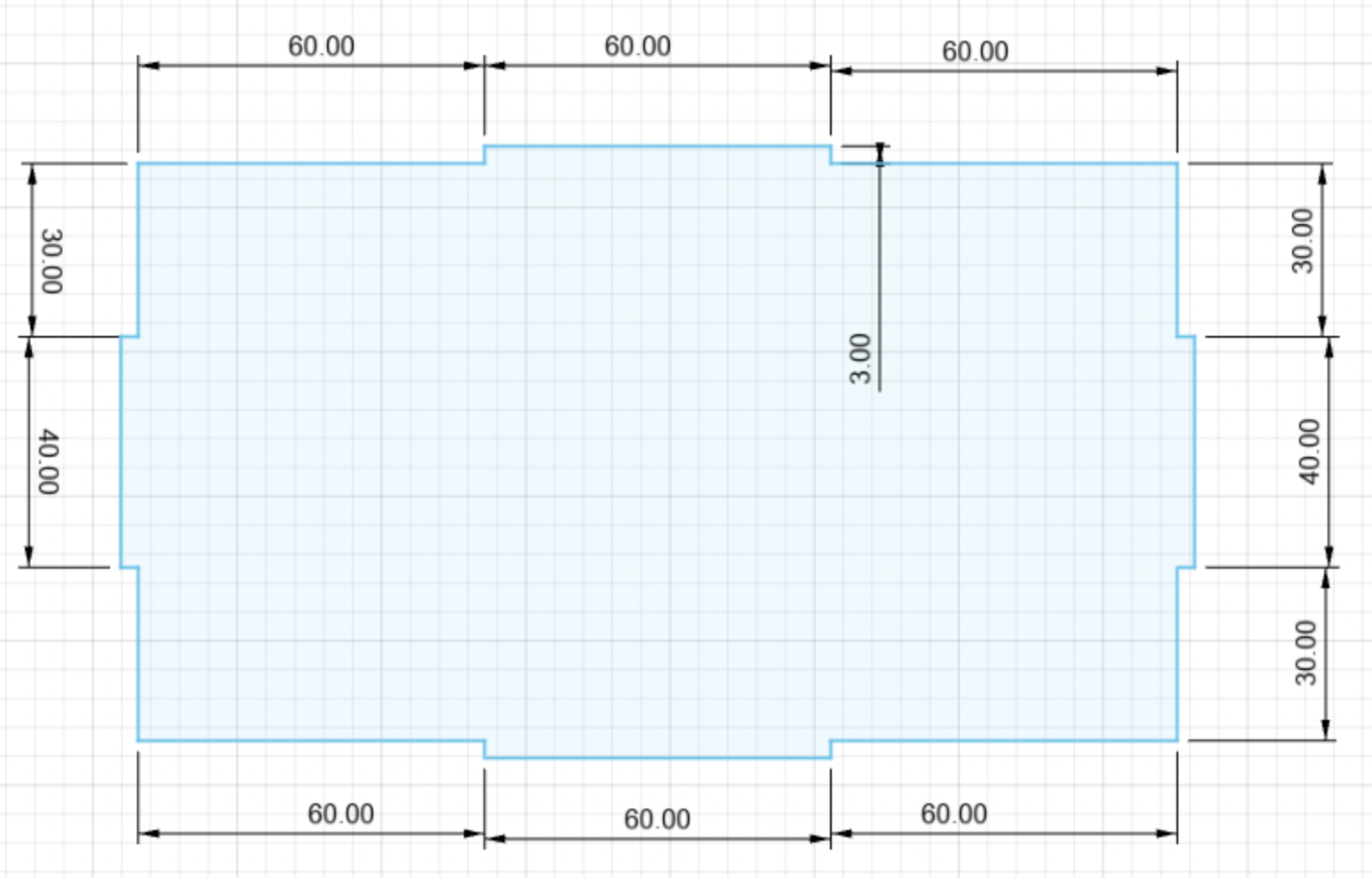

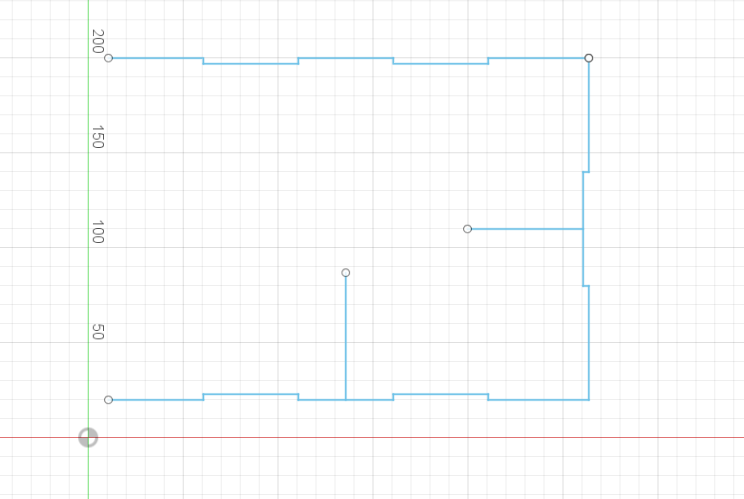

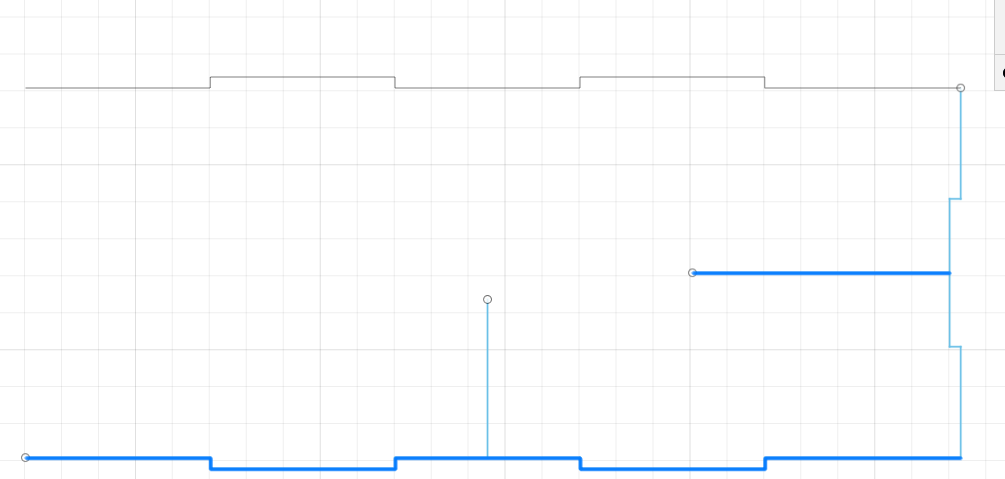

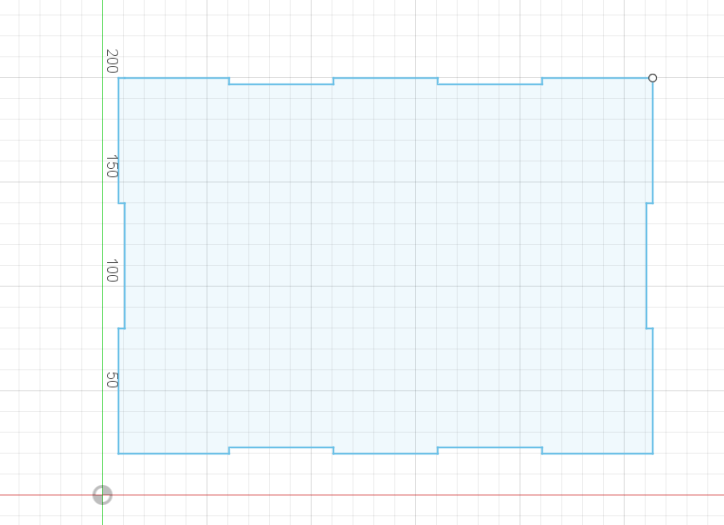

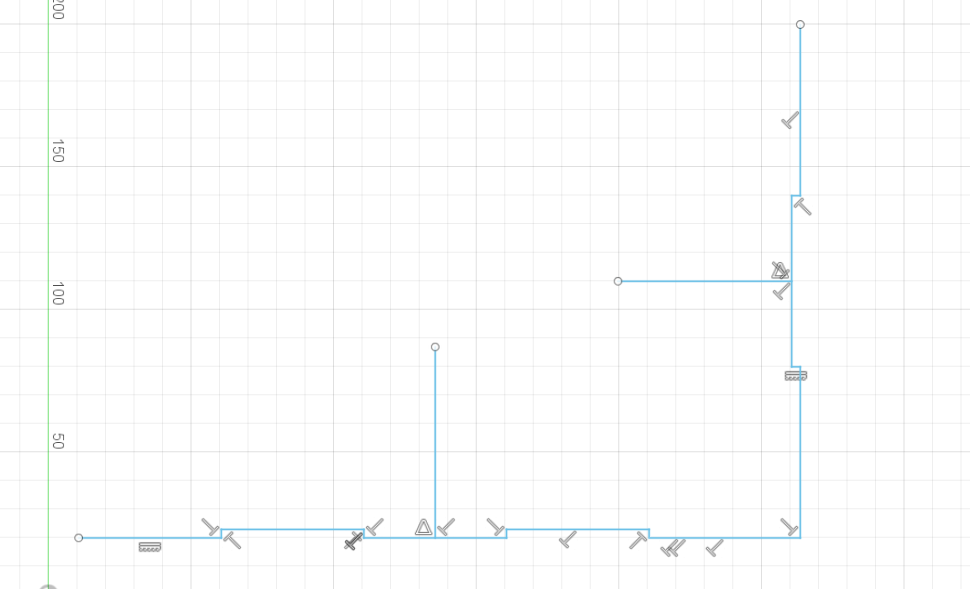

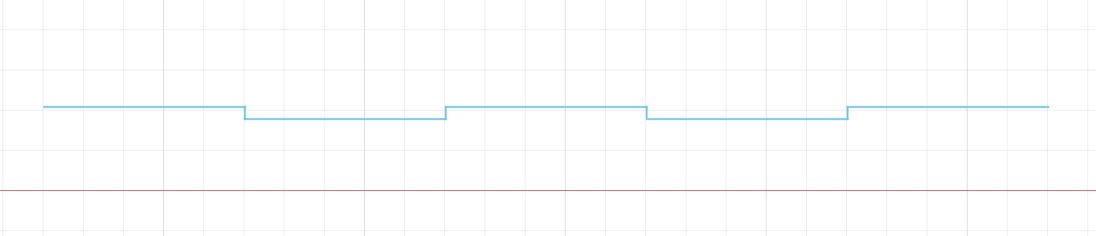

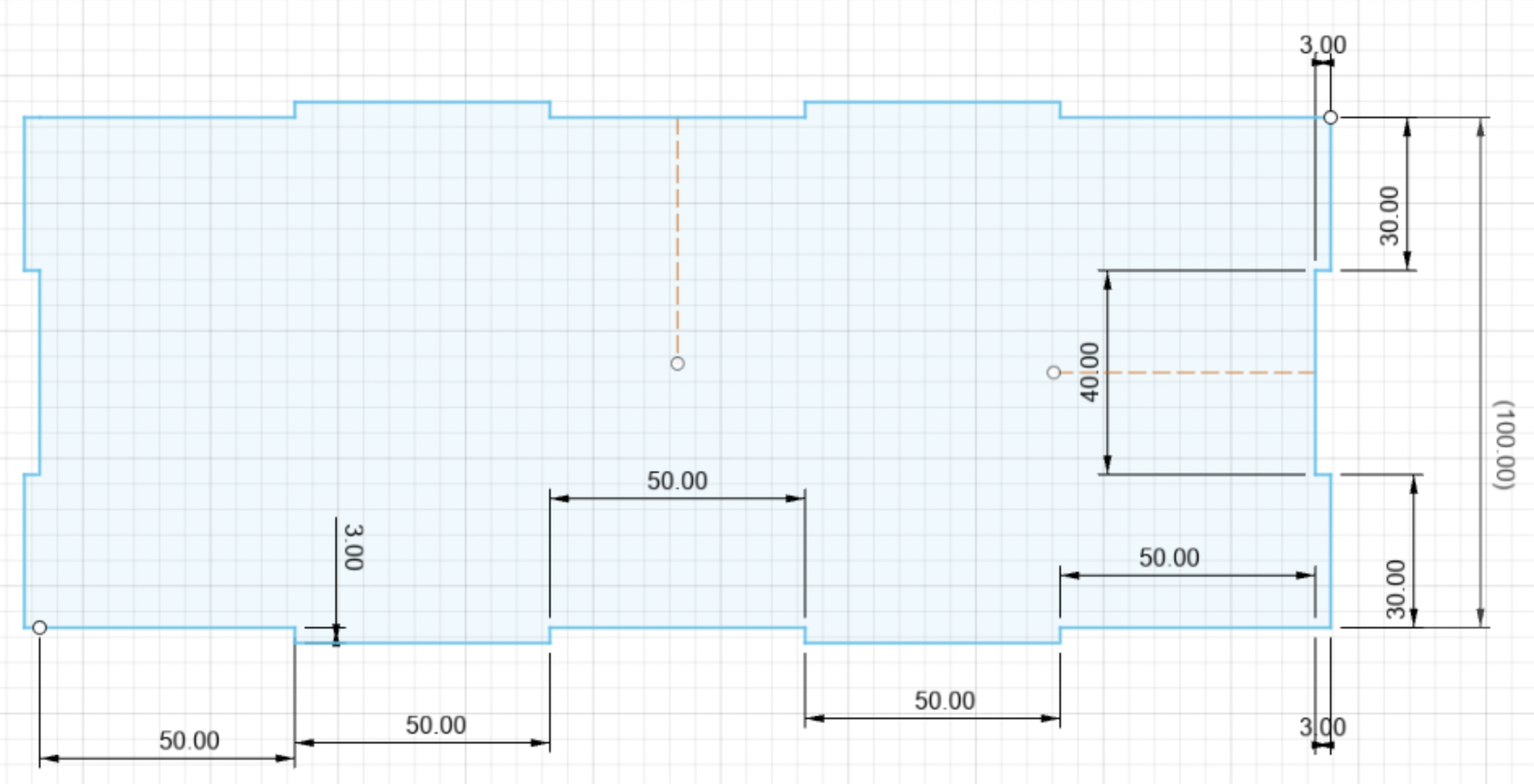

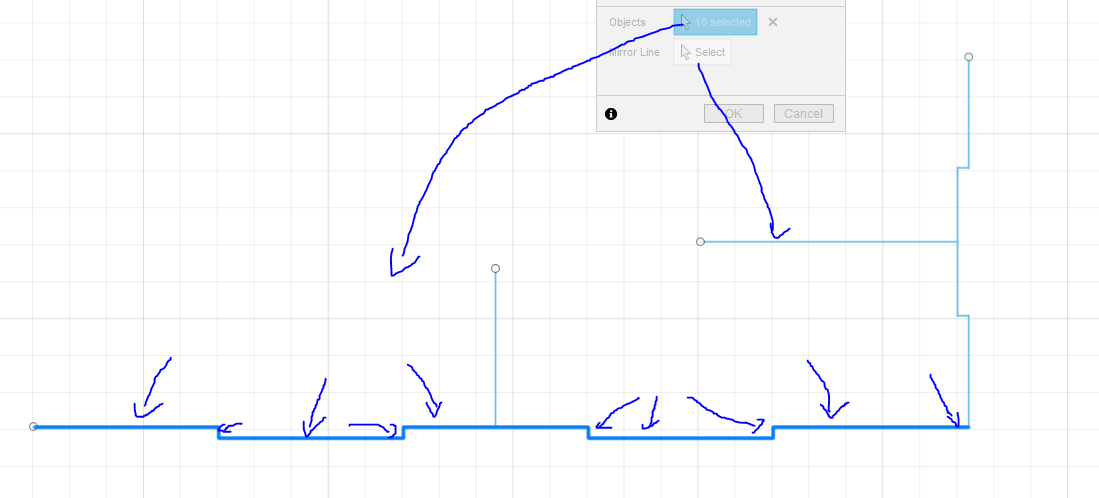

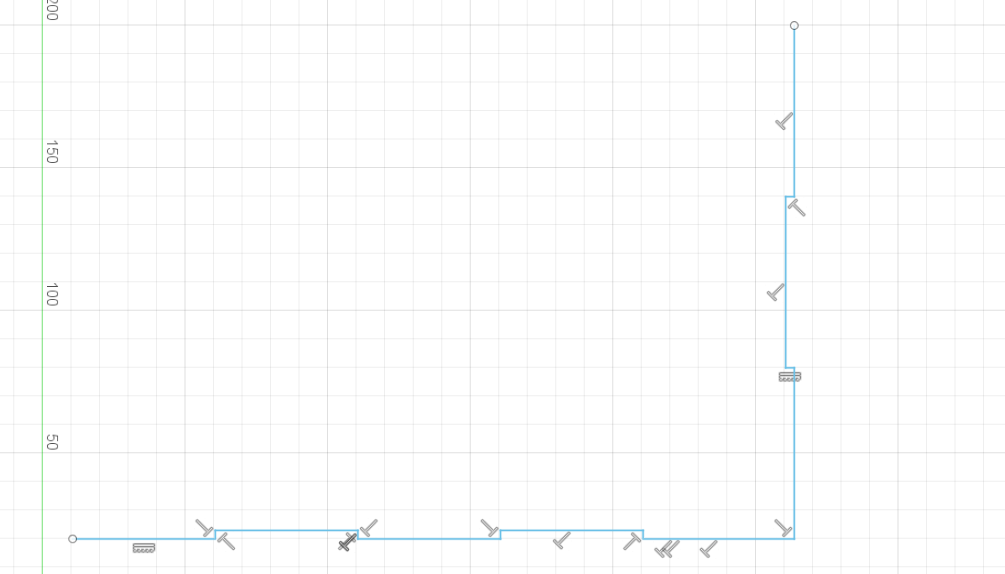

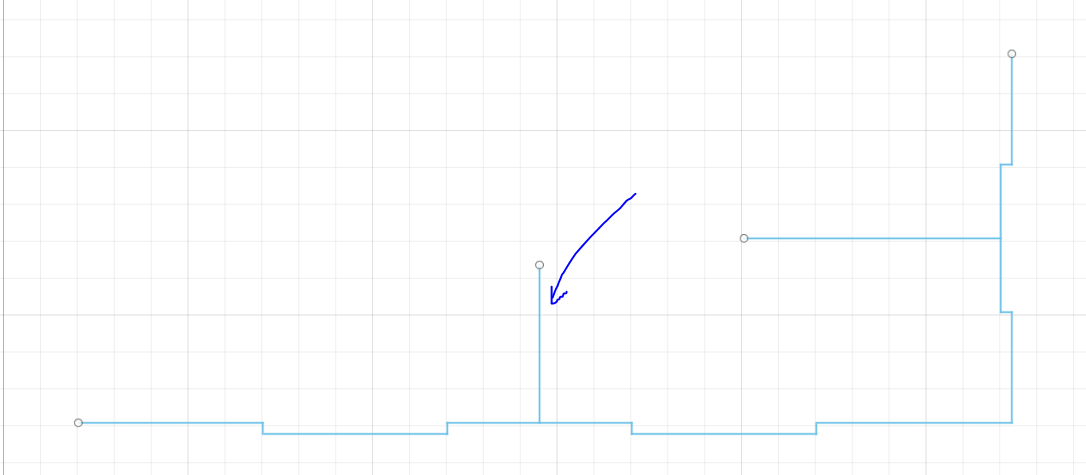

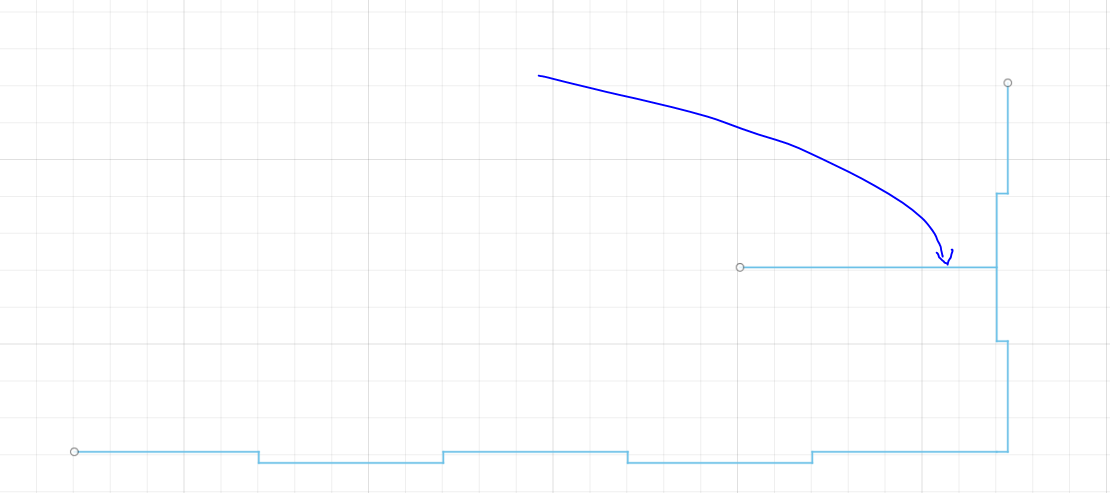

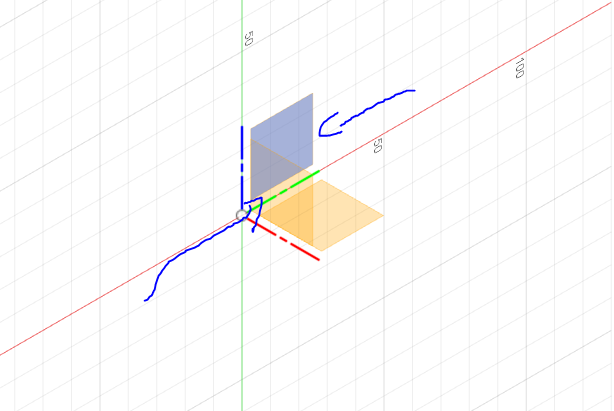

Para empezar con el lado primero hacemos un sketch y seleccionamos cualquiera de las caras ojo no el lado de abajo solo las caras para empezar a resolver como una pared y de ahi seguimos el plano que esta en la parte de arriba junto a las imágenes con la herramienta "Line" teniendo que quedar primero algo asi como en la imagen en forma como de serrucho para luego continuar con el lado vertical, siguiendo poco a poco el otro lado vertical segun el plano tendria que ir quedando la figura completa de la forma vista en la imagen por el momento con los 2 lados y ahora en vez de andar haciendo todo uno por uno solamente replicamos cada uno de los lados con la herramienta de "Mirror" pero no sin antes creando lineas de guia teniendo que usar la herramienta de linea y ubicarnos en el medio mas o menos del vertical que acabamos de hacer para crear una linea de cualquier medida e igual en el lado horizontal, ahora con la herramienta "Mirror" antes hablada seleccionamos primero nuestras flcechas que tienen que ser unas 10 en el lado vertical y la linea de la derecha para poder ya reflejarse bien en la parte de arriba y ahora siendo el mismo procedimiento para la derecha y acabando la figura asi y procediendo a finalizar el sketch no sin antes borrar las lineas guia que pusimos y poniendo en nuestra figura una extrucion con la herramienta "Extrude" de 3mm, ya luego con apariencia ponerle el material que queramos

Asi acabando con la primera cara y ahora teniendo ya la practica siendo mas facil con las demas figuras¡¡

Para la cara B no hay mucho mas que decir ni enseñar simplemente con la herramienta "Line" "mirror" y demas tendriamos suficiente para acabar rapidamente con la cara B y la cara C seguidamente de esta

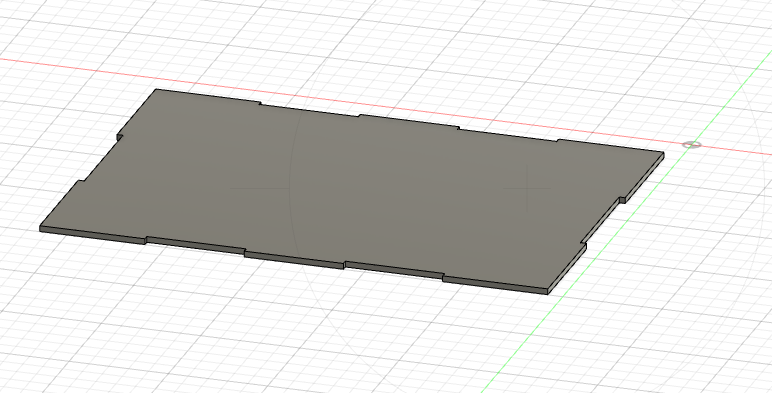

Primero escogemos el lado del lado derecho para que nos sea mejor con la cara B que siguiendo el orden del plano iria yendo asi la forma vertical y horizontal seguidamente para empezar con la herramienta de "Mirror" que al igual que en la anterior parte hacemos nuestras lineas guias y seleccionamos para luego de acabar con eso borrar las lineas guias acabando ese lado de esta forma con el extrude de 3mm igual, acabando asi y dando ahora comienzo a la cara C

Al igual que en la anterior cara empezamos guiandonos de el plano y acabando con el extrude de 3mm y el mirror

Ya teniando todos los lados necesarios listos y guardados pues ahora toca el ensamblaje empezamos teniendo ya todos los lados y abriendo una nueva pestaña de proyecto

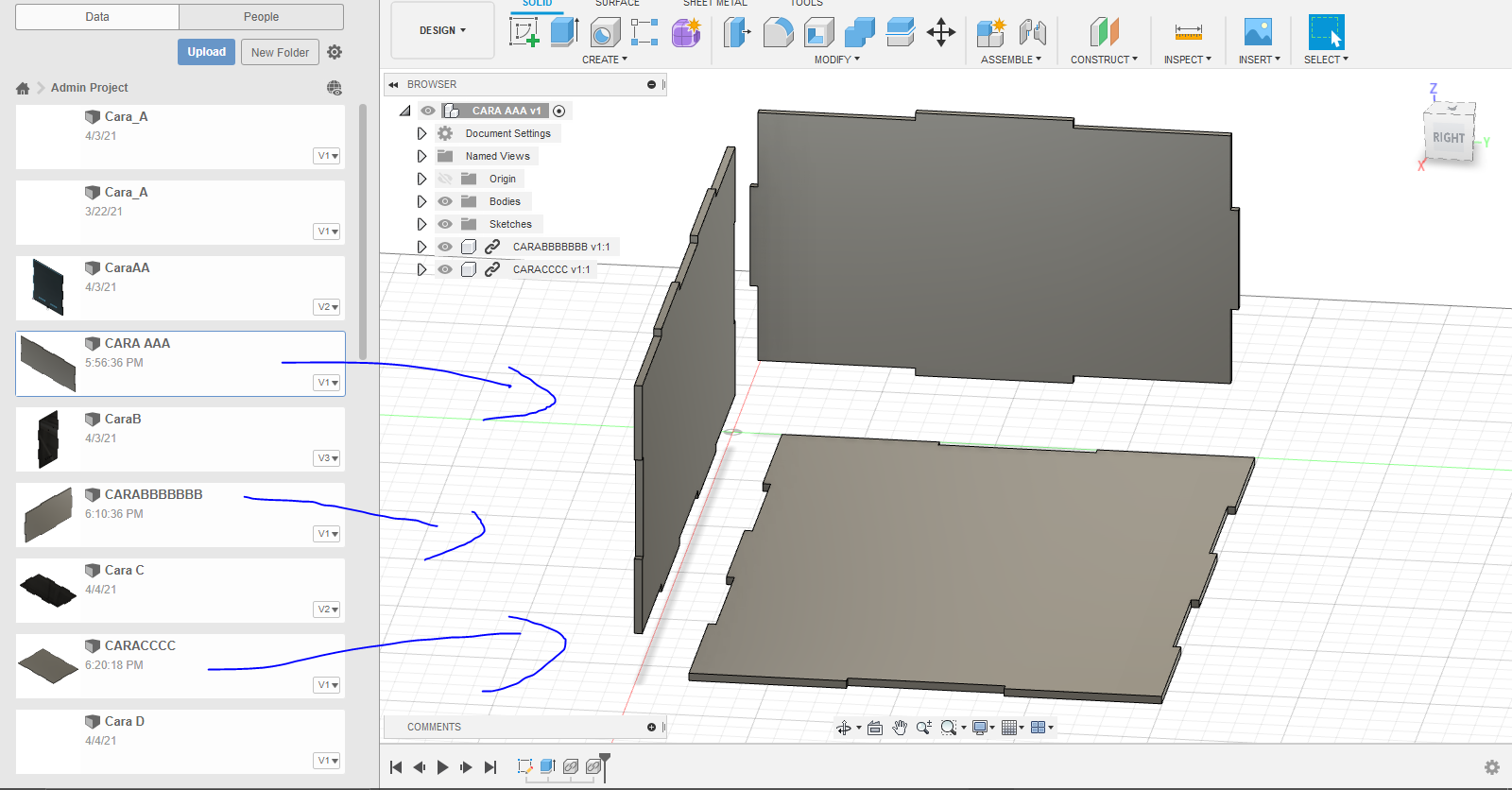

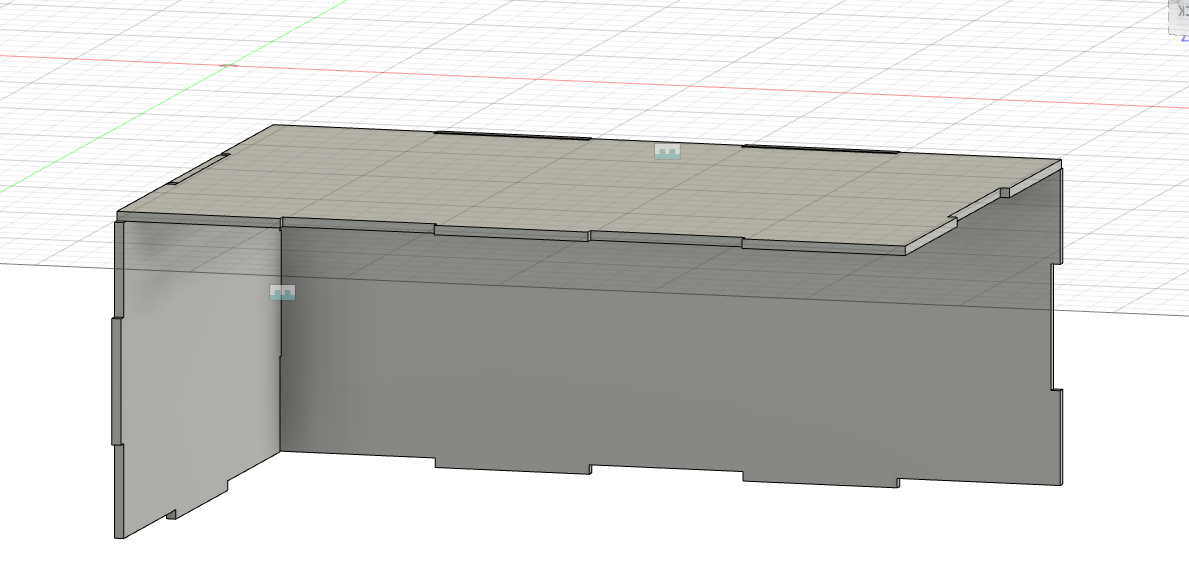

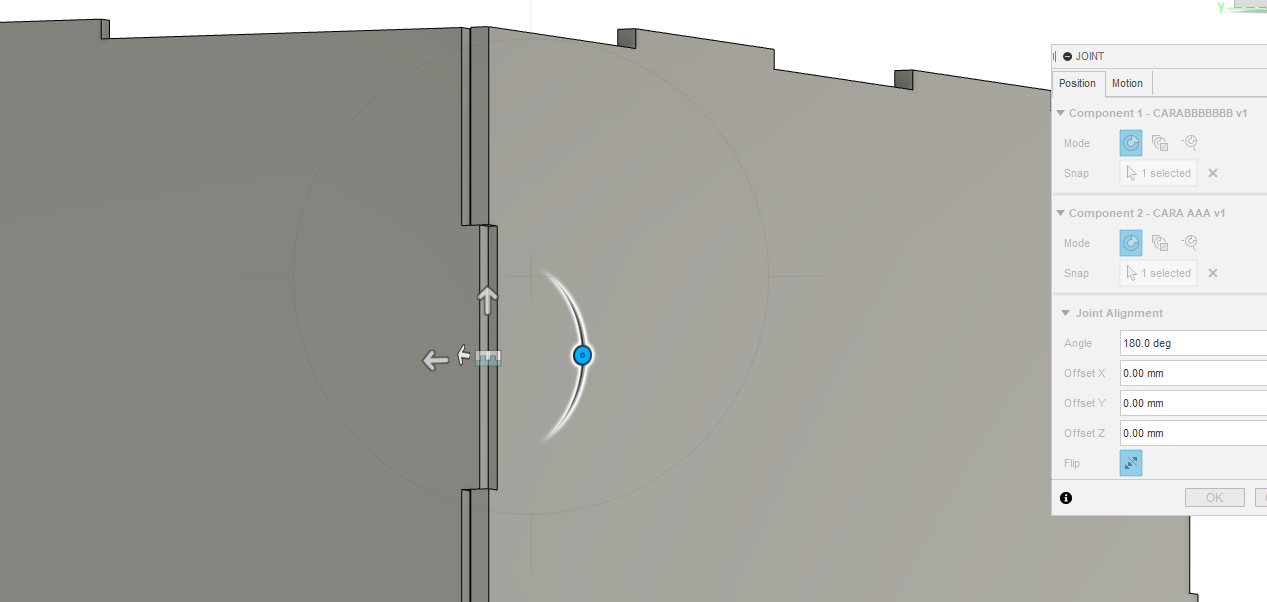

Y de ahi con nuestros diseños ya peustos y listos a nuestro lado izquierdo donde nos sale que los tenemos guardados los arrastramos todas las partes y empezamos desde ahi buscando las aristas y demas con la herramienta union seleccionando solo los lados como si fuera un rompecabezas de lo que queremos unir teniendo criterio a la hora de unirlo y asi sucesivamente tambien llevando mas partes para poder completar el cuadrado y asi acabando con todo el cuadrado para luego solo ponerlo en plan bonito con la herramienta de "Apariencia"

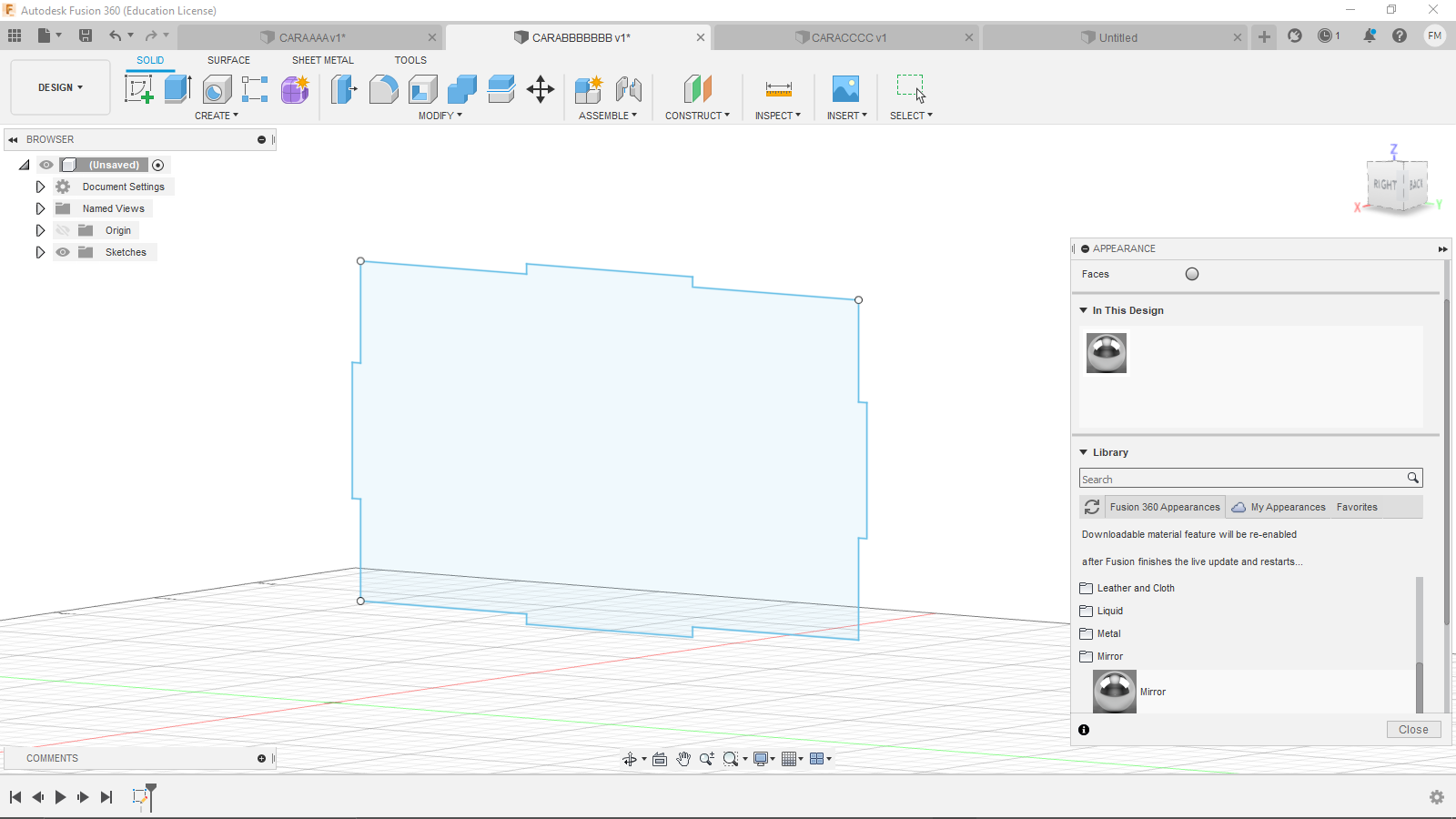

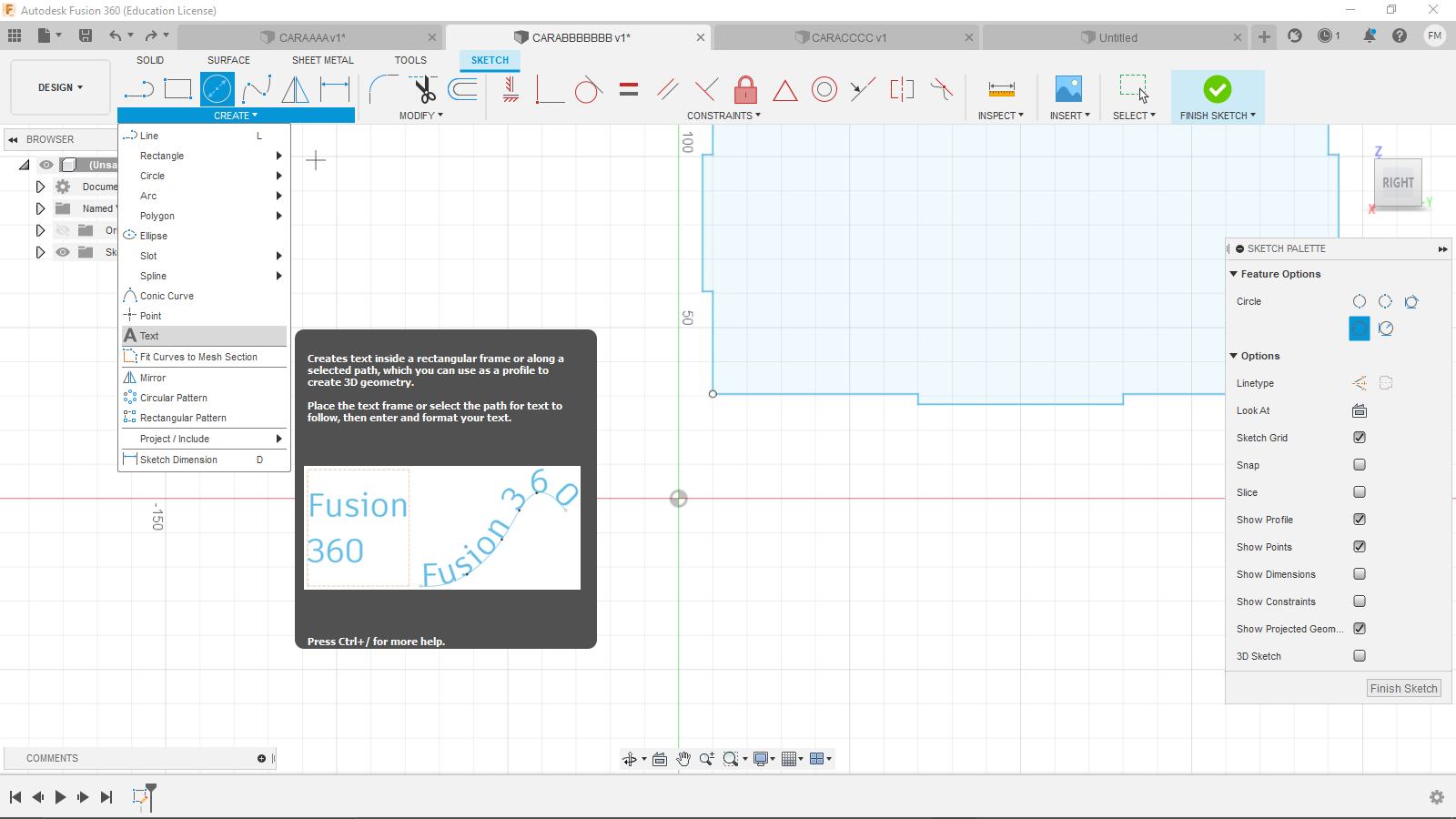

En este caso solamente usamos la herramienta personalizacion que la activamos con la letra "A" luego si queremos hacerlo aun mas personalizado simplemente vamos y seleccionamos un lado donde pondremos y seleccionaremos la herramienta de "Text" donde podremos poner nuestro nombre o cualquier texto que queramos.

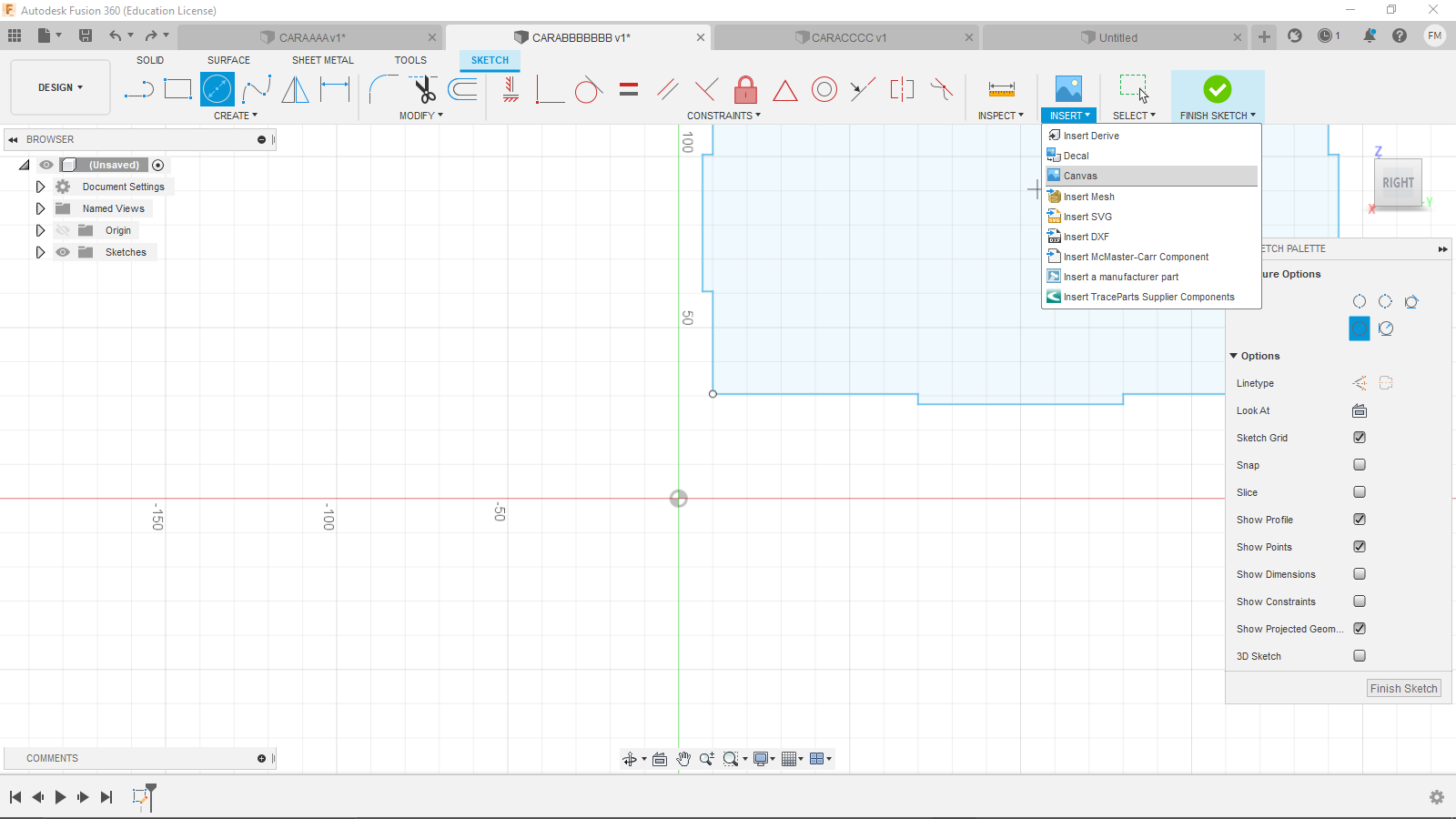

Para ultimo pero no menos importante para poner una imagen seleccionamos la superficie que queramos y de ahi solo ponemos "Insert" y desde ahi ponemos seleccionando canvas y teniendo una imagen .dxf preferiblemente solamente la ponemos y de ahi ponemos el tamaño que queramos y demas.

Y eso seria todo por el block, gracias por ver y si se tiene alguna duda o algo poner la opinion en la parte de abajo

Tengan un gran dia¡¡
