Brazo Robot
![final.PNG](/proxy/?url=https://content.instructables.com/FMY/TP79/KV6O8WN0/FMYTP79KV6O8WN0.png&filename=final.PNG)
Hola que tal! me llamo valeria ramirez ponce y soy estudiante de la carrera de arquitectura, a continuacion les mostrare el armado de un brazo robot que elabore en un curso llamado fabdig, para todos aquellos interesados en el corte laser y demas, pueden experimentar con distintos diseños y mas, ¡Esto es un mundo infinito!
Supplies
1. Autodesk fusion 360
CREACION DE CARAS
![a.PNG](/proxy/?url=https://content.instructables.com/FII/U5YK/KV6O8WMF/FIIU5YKKV6O8WMF.png&filename=a.PNG)
![a.PNG](/proxy/?url=https://content.instructables.com/F1Q/7WCI/KV6O8WMU/F1Q7WCIKV6O8WMU.png&filename=a.PNG)

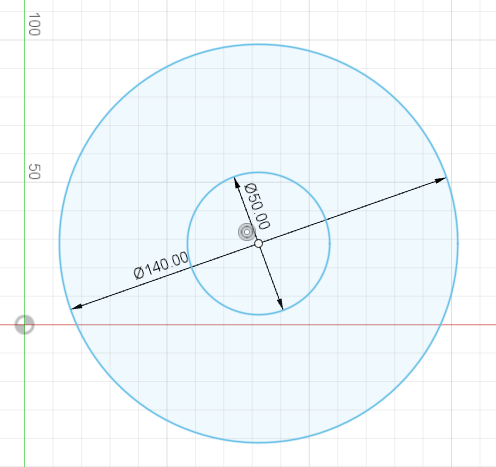

En nuestro primer paso vamos a ver las siguientes imagen que estan adjuntas
Las cuales tenemos que fabricar en nuestro programa llamado AUTODESK FUSION 360
1.-las crearemos con la herramienta circulo del diametro central (o machucando la letra c)
2.- cuado tengamos el trabajo hecho hecho daremos "'' ENTER":
3.-podremos dar en terminar boceto: 4.-proseguir con las demas caras
GROSOR DE LAS CIRCUNFERENCIAS
![Captura.PNG](/proxy/?url=https://content.instructables.com/F4C/BI65/KV6O8WME/F4CBI65KV6O8WME.png&filename=Captura.PNG)
![final.PNG](/proxy/?url=https://content.instructables.com/FP2/B4YK/KV6O8WMV/FP2B4YKKV6O8WMV.png&filename=final.PNG)

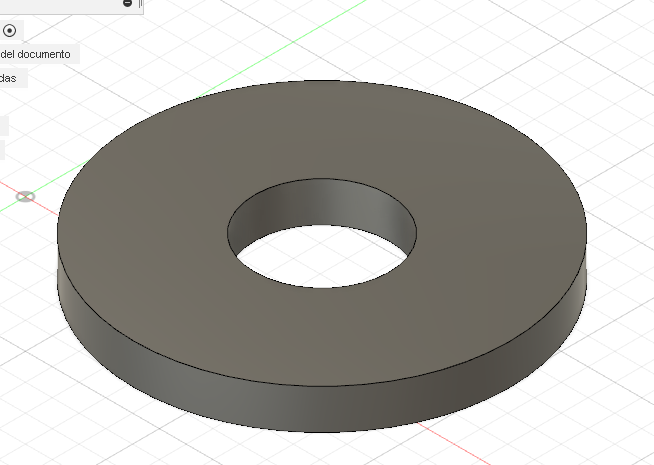

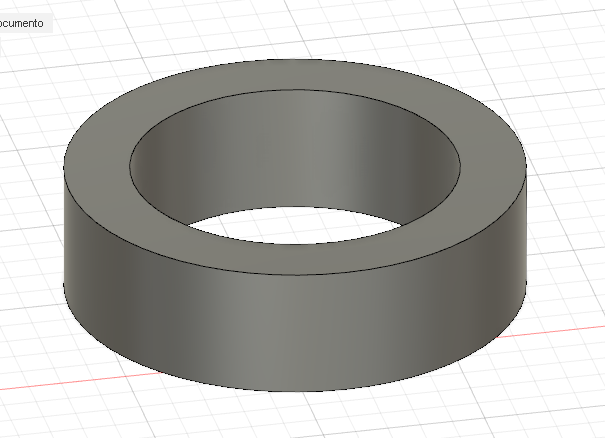

Luego de tener las caras hechas, procederemos a obtener el grosor de cada una de ellas
1.-le daremos clic en el icono de añadir grosor:
2.-escribiremos 20 mm en la ventana emergente del 2do circulo.
3.-luego en el circulo numero 1 le daremos15 mm
CREACION DEL BRAZO
![Captura.PNG](/proxy/?url=https://content.instructables.com/FKP/F5HH/KV6O8WMY/FKPF5HHKV6O8WMY.png&filename=Captura.PNG)
![final.PNG](/proxy/?url=https://content.instructables.com/FVP/6T7Z/KV6O8WMZ/FVP6T7ZKV6O8WMZ.png&filename=final.PNG)
a continuacion haremos el respectivo brazo robot
1.- como primer paso iremos a nuestra aplicacion fusion 360.
2.-iremos a boceto y escojeremos una cara horizontal
3.-con la herramienta spline iremos trazando desde el medio una linea sin medidas
4.- para darle el grosor y el hueco iremos a "tuberia"
5.-seleccionaemos la linea y le daremos "hueco"
6.-medidas:
grosor:50mm
hueco:10mm
7.-tendremos nuestra tuberia del brazo robot perforada con la ocion en "perpendicular"
CREACION DE LA BASE ROBOT
![a.PNG](/proxy/?url=https://content.instructables.com/FY7/Z1CG/KV6O8WMW/FY7Z1CGKV6O8WMW.png&filename=a.PNG)
![Captura.PNG](/proxy/?url=https://content.instructables.com/FRL/W3R2/KV6O8WMX/FRLW3R2KV6O8WMX.png&filename=Captura.PNG)

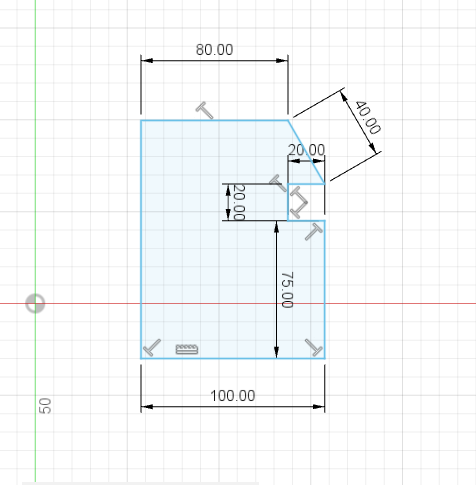

1.-haremos nuestro boceto con la linea (L)
2.-ahora debemos darle la vuelta a la imagen asi que elegiremos REVOLUCION
3.-le daremos una vuelta completa, osea (360°)
4.- usaremos la herramienta empalme y le daremos las curvas como se ve en la imagen de referencia
ARMADO DEL BRAZO ROBOT
![final.PNG](/proxy/?url=https://content.instructables.com/FMR/J9K8/KV77EDC0/FMRJ9K8KV77EDC0.png&filename=final.PNG)

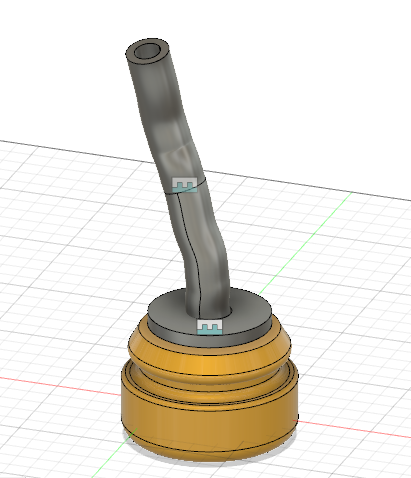

continuacion crearemos un nuevo archivo el cual nombraremos "armado"
1.-En este lugar insertaremos nuestra base amarilla (haga clic en derecho e insertar en el diseño actual)
2- Hacer lo mismo con los 2 anillos y luego mediante una heramienta llamada (union) podremos unir los extremos 3-Una vez la cara puestadaremos clickearemos en la mitad de la cara y uniremos correspondientemente con nuestra otra cara, inmediatamente podremos ver como ambas se unen
4.-Haremos lo mismo con el brazo robot
5.-luego podremos terminar el armado de caras correspondiente y que quede como la imagen
6.- Que no se te olvide guardar!
7- Ya tienes tu mesa armada <3
