Brazo

Hola, como estas, hoy te enseño como hacer un brazo, paso a paso y muy fácil espero te animes a realizarlo.

Primero debemos descargar el programa Fusión 360; una vez actualizado y actualizado; abriremos el programa; en donde nos saldrá crear un grupo o reunión, entraremos en la opción donde nos dará una acción de renombrar el grupo en este caso podemos poder tu nombre o algún apodo.

Realizaremos los siguientes sub pasos para la creación de un proyecto:

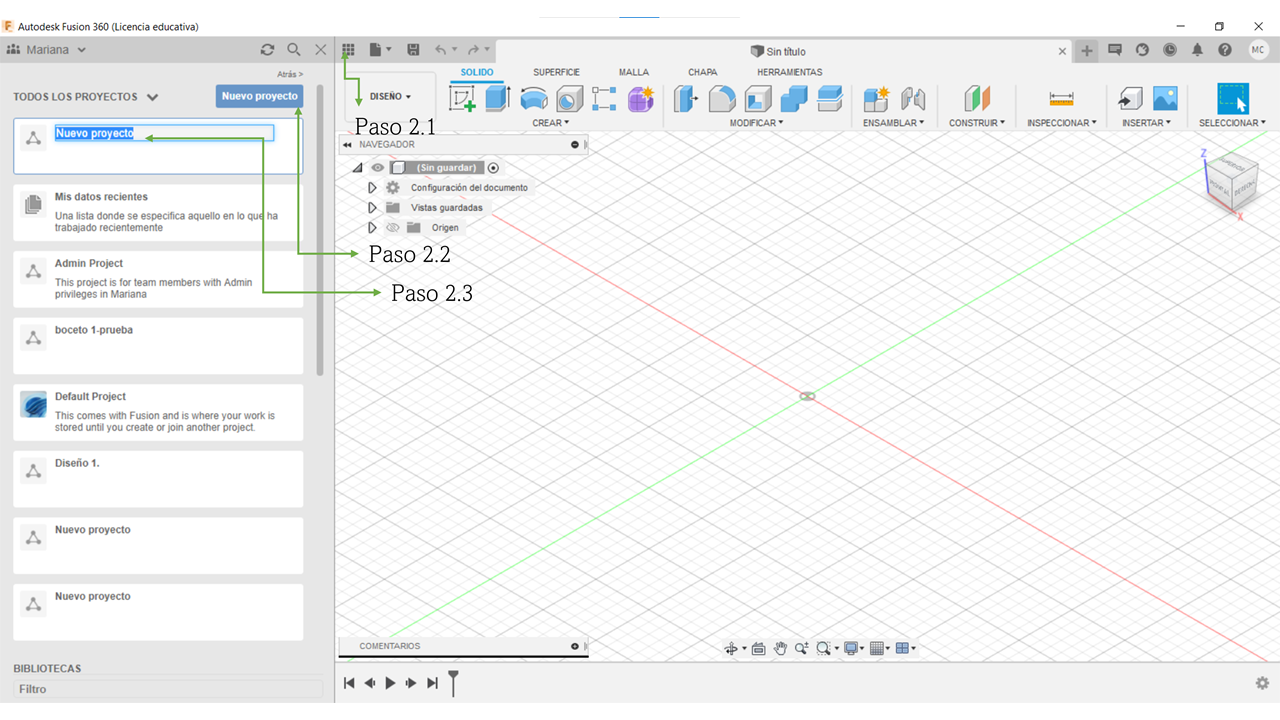

· Paso 2.1.- Hacer clic en los 9 cuadritos alineados.

· Paso 2.1.- Luego nos dirigiremos en la opción de “Nuevo Proyecto”.

· Paso 2.3.- Luego de entrar a la opción anterior nos saldrá un enlace en donde lo tendrás que renombrar.

Una vez creado el enlace, haremos lo siguiente:

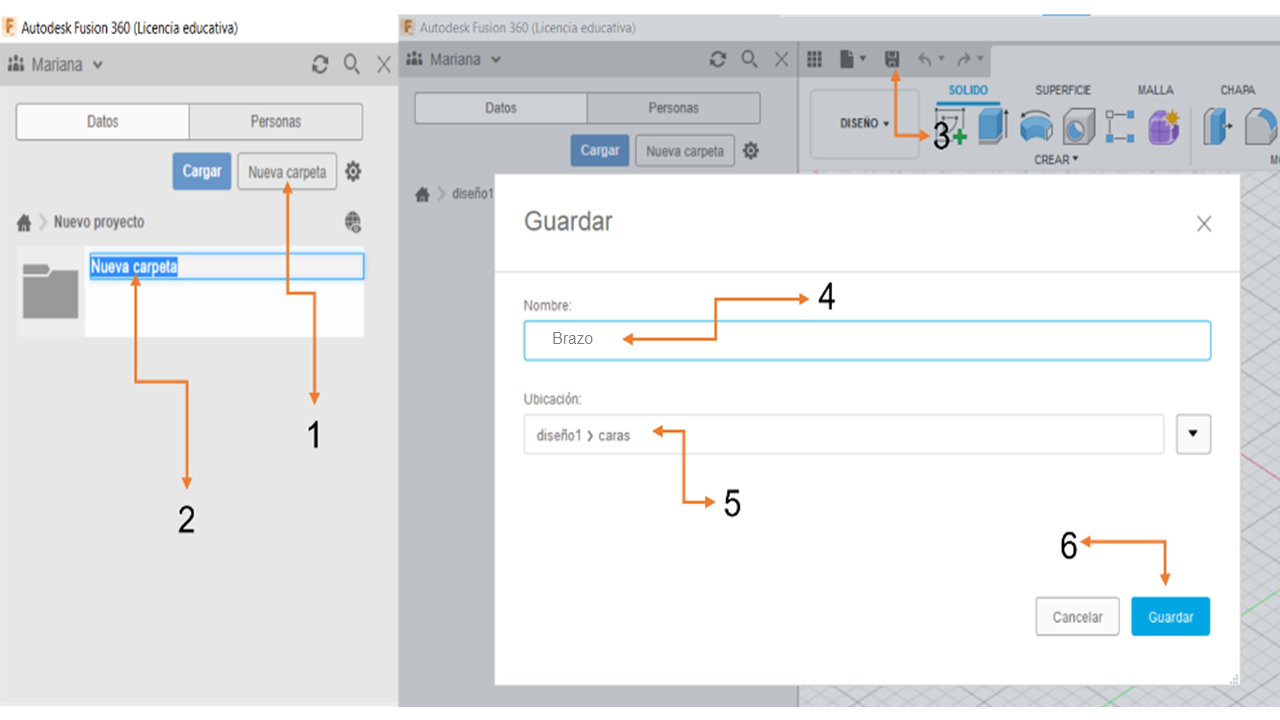

1) Dar clic en la opción de “Nueva Carpeta”.

2) Se abrirá la carpeta en donde cambiaremos el nombre por “Brazo”.

3) Para crear un archivo, haga clic en el símbolo de "guardar".

4) Asignarle un nombre al archivo, en este caso el nombre sería el de “Base”.

5) Verificar que esté siendo guardado en la carpeta deseada.

6) Finalmente guardamos el archivo.

Para crear un Sketch.

a) Primero iremos en la opción de “CREAR” y daremos clic en “Crear un boceto”.

b) Una vez activada la opción boceto, seleccionaras la superficie donde trabajaras; de preferencia selecciona la superficie más cercana a los cuadritos.

· Primeros donde CREAR y seleccionamos la herramienta de líneas.

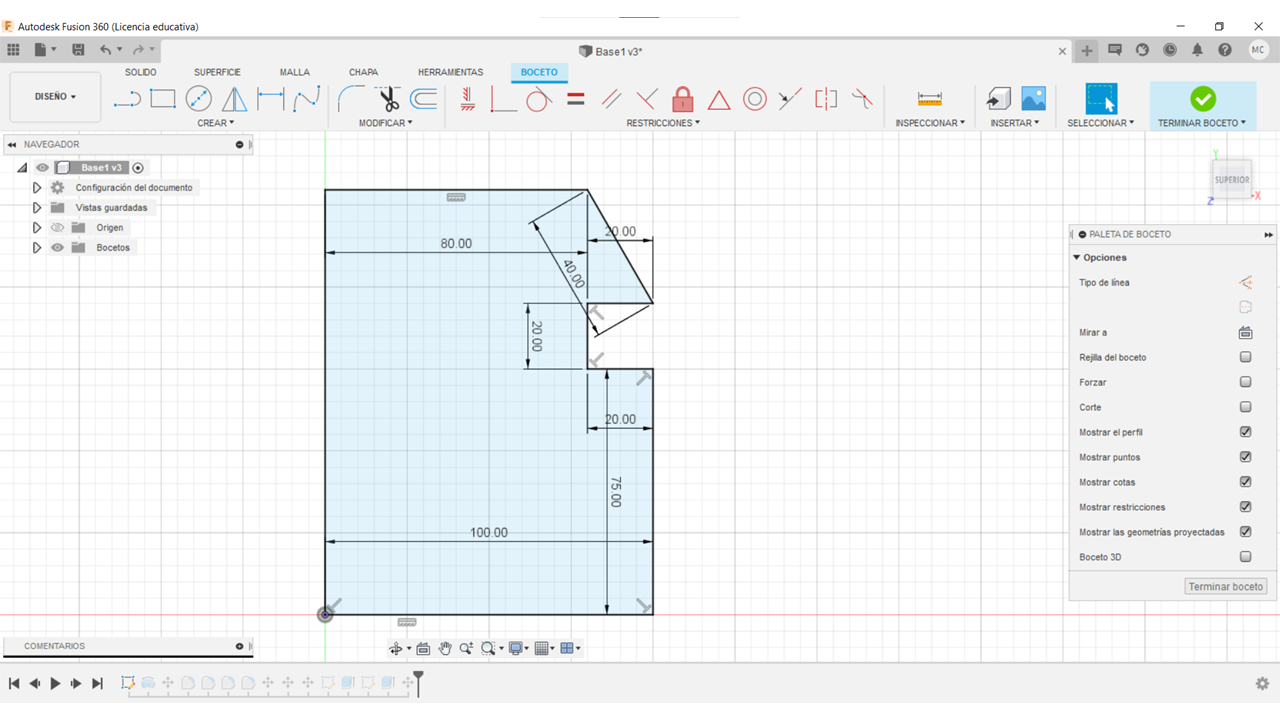

· Luego empezamos atrasar una línea horizontal hacia la derecha con un tamaño de 100 mm, continuamos con una línea vertical de 75 m, seguido por otra línea horizontal de 20 mm hacia la derecha, volveremos atrasar una línea vertical de 20 mm, continuada por una línea horizontal de 20 mm. Ahora trazaremos una línea de 40 mm con un ángulo de 120 °, después haremos una línea horizontal hacia la izquierda con un tamaño de 80 mm y finalmente trazaremos una línea vertical que encierre el plano.

· Por último, damos clik en TERMINAR BOCETO.

Primero debemos tener en cuenta que nuestra platilla salga en color celestito, esto significa que está cerrado y las medidas son las correctas.

Debemos hacer lo siguiente:

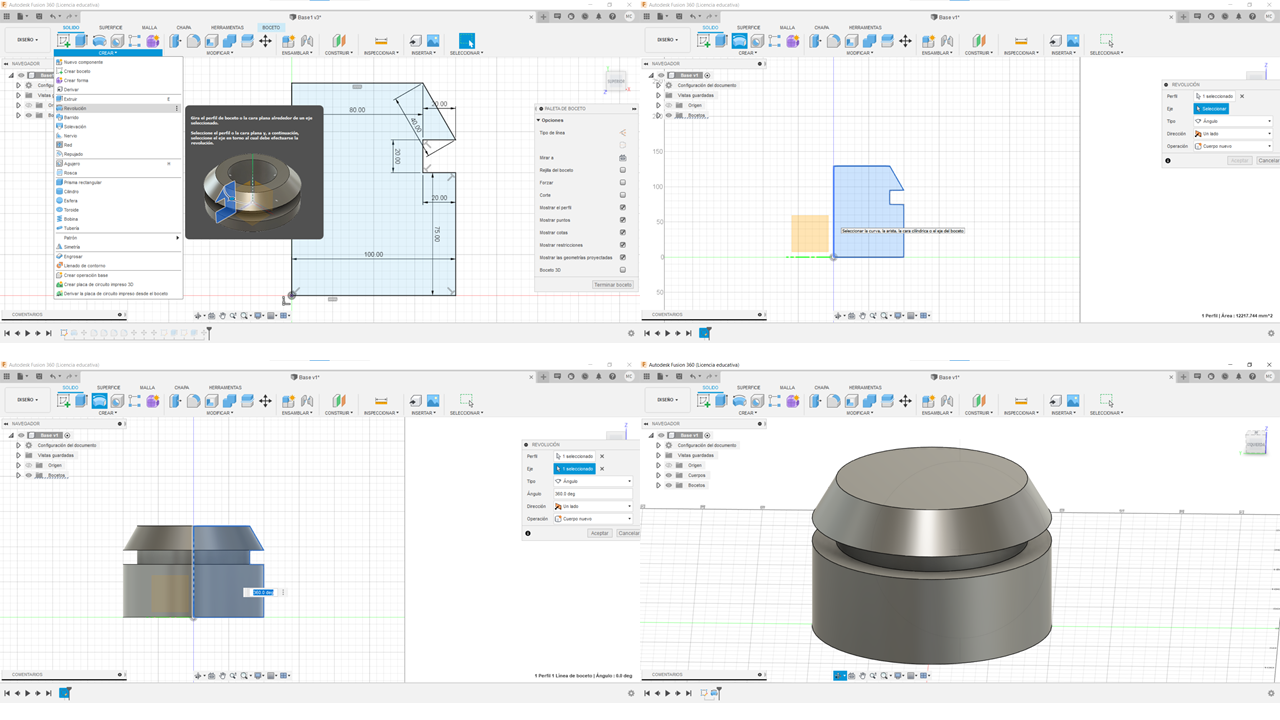

1. Haga clic en el plano

2. Ir a CREAR y seleccione la opción de Revolución.

3. Le saldrá un cuadrito en donde seleccionarás un eje en este caso sería la línea vertical.

4. Una vez seleccionado eje, el plano dará un giro de 360 °.

5. Le darás aceptar y guardar cambios.

Ahora vamos hacia MODIFICAR y le damos click EMPALME.

Primero seleccionamos la última línea con 20 mm hacia adentro, luego la penúltima línea con 5mm hacia adentro, después la siguiente línea con 10 mm hacia afuera, finalmente, la siguiente línea con 5mm hacia adentro.

Para conseguirlo haremos lo siguiente:

a) Seleccionaremos la superficie de la cara y haremos clic derecho, para luego entrar a la opción de ASPECTOS.

b) Te saldrá un cuadro

c) En el cuadrito entras que bajar buscar la carpeta con nombre de Metalizada.

d) Seccionaras la textura de pintura que más te guste.

e) Tienes que seleccionar el cubito y arrastrarlo hasta la cara para luego soltarlo, una vez que notas que todos los lados de la cara esta con la textura deseada, haces clic en aceptar.

f) Por último, guarda los cambios realizados.

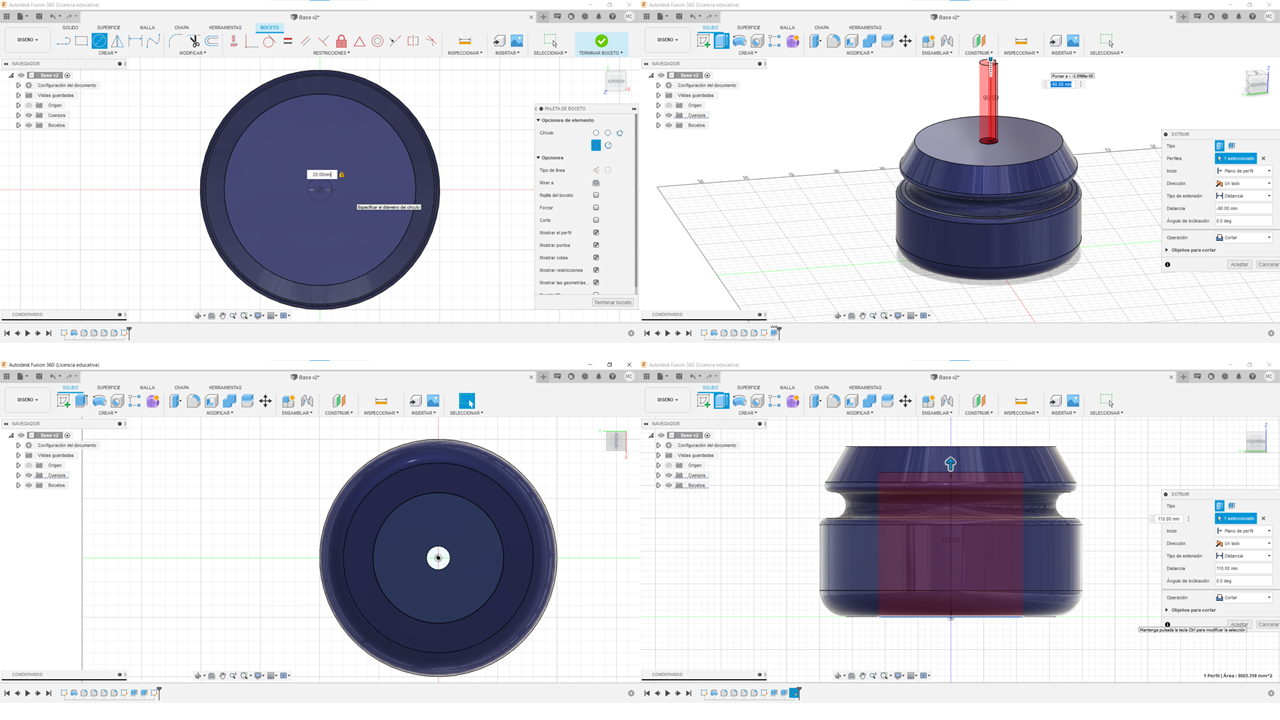

a) Nos dirigimos a la circunferencia superior de nuestra base, le damos clic en la opción de "Crear boceto".

b) Nos dirigimos a la sección “Crear” y elegimos la herramienta “Circulo”.

c) Hacemos clic en el centro de la circunferencia y digitamos el valor de 30mm.

d) Le damos clic en un "Terminar boceto".

e) Nos dirigimos a la sección “Crear” y elegimos la herramienta “Extruir”.

f) Damos clic a la circunferencia de 30mm y lo llevamos hasta más arriba de la base, es decir nuestra base quedará hueca por el interior.

g) Seguidamente nos dirigimos a la circunferencia inferior de la base, haga clic en la opción de "Crear boceto".

h) Con la herramienta “Circulo” nos ubicamos en el centro de la circunferencia y digitamos el valor de 110mm.

i) Le damos clic en un "Terminar boceto".

j) Nos dirigimos a la sección “Crear” y elegimos la herramienta “Extruir”.

k) Finalmente le damos extruir hacia adentro de la base con un valor de 110mm.

l) Guardar los cambios realizados

a) Nos dirigimos a la sección “Construir” y elegimos la herramienta “Plano de desface”.

b) Elegimos los ejes “Z” y “Y”.

c) Y aquel plano lo llevamos hacia delante de la base, así como se muestra en la imagen adjuntada.

d) Luego le damos clic derecho y elegimos la opción de “Crear boceto”.

e) Nos dirigimos a la sección “Crear” y elegimos la herramienta “Texto”.

f) Damos clic en la parte frontal de nuestra base y comenzamos a escribir las palabras que queremos que vaya en nuestra base.

g) Le damos clic a “Terminar boceto”.

h) Y acto seguido nos dirigimos a la sección “Crear” y elegimos la herramienta “Extruir”.

i) Finalmente le damos clic al texto y con nuestro cursor llevamos hacia dentro, como si este texto penetrara la base. Debes recordar que solo estamos haciendo un grado no un hueco profundo.

j) Guarda los cambios realizados

a) Primero debemos crear un nuevo archivo con el nombre de “Anillo”.

b) Luego selecciona un plano en donde trabajaras.

c) Después nos dirigimos a CREAR y damos click a la herramienta CÍRCULO.

d) Una vez activados procedemos a dibujar la una circunferencia, con un tamaño de 140 mm.

e) Seguido dibujaremos otra circunferencia de 30 mm.

f) Daremos “terminas boceto”, para luego dirigirnos a “CREAR” y activar la herramienta de EXTRUIR.

g) Y le daremos un ancho de 15 mm.

h) Final mente aplicamos Aspecto y guardamos los cambios realizados.

a) Primero crearemos un nuevo archivo y empezaremos a "Crear un boceto" y elegiremos un plano en donde trabajar.

b) Después nos dirigimos a CREAR y daremos clic en LINEAS.

c) Una ves activado trazaremos una línea vertical con un tamaño de 20 mm.

d) Luego volvemos a dirigirnos a CREAR y delinear usaremos la herramienta Spline el “Punto de ajuste de Spline”

e) Una vez activado trazaras parecido a la imagen.

f) Luego de hacer la línea a CREAR y le damos click a TUBERÍA. Seleccionamos la línea, le ponemos de tamaño de sección de 20 mm y grosor de sección de 1 mm. Recuerda que tiene una altura de 128.39 mm.

g) Por último, guardamos el archivo.

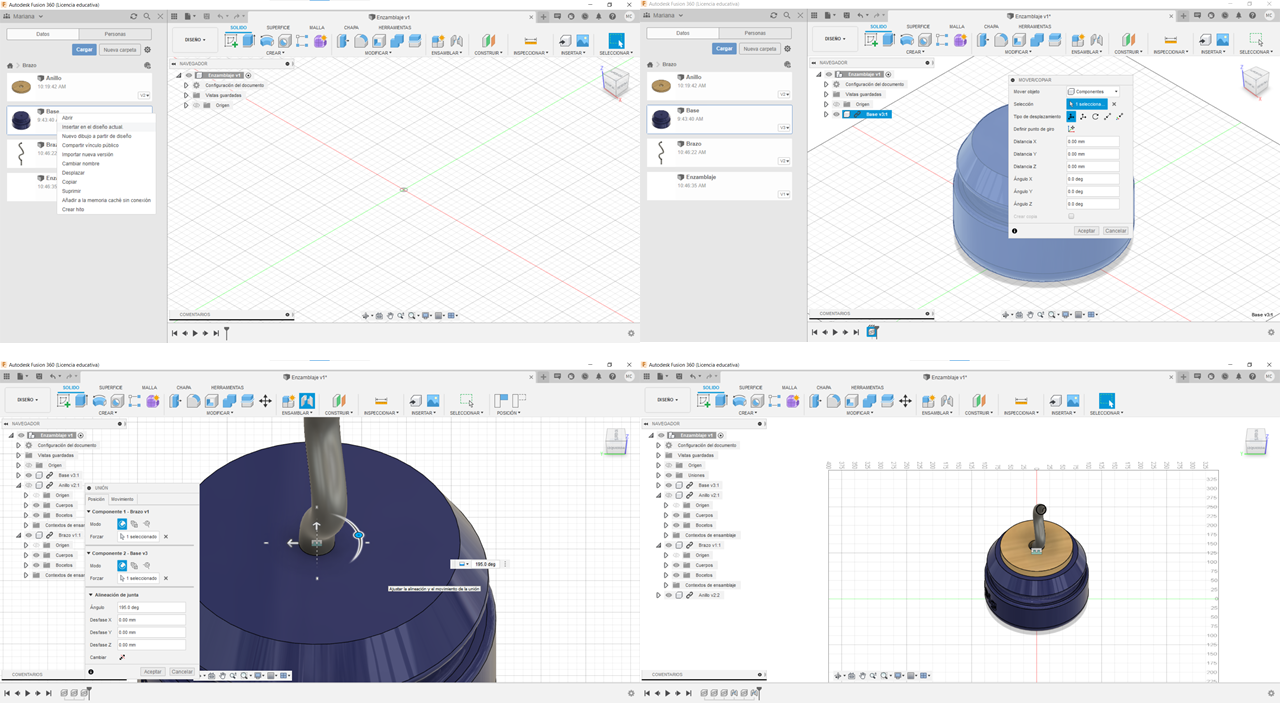

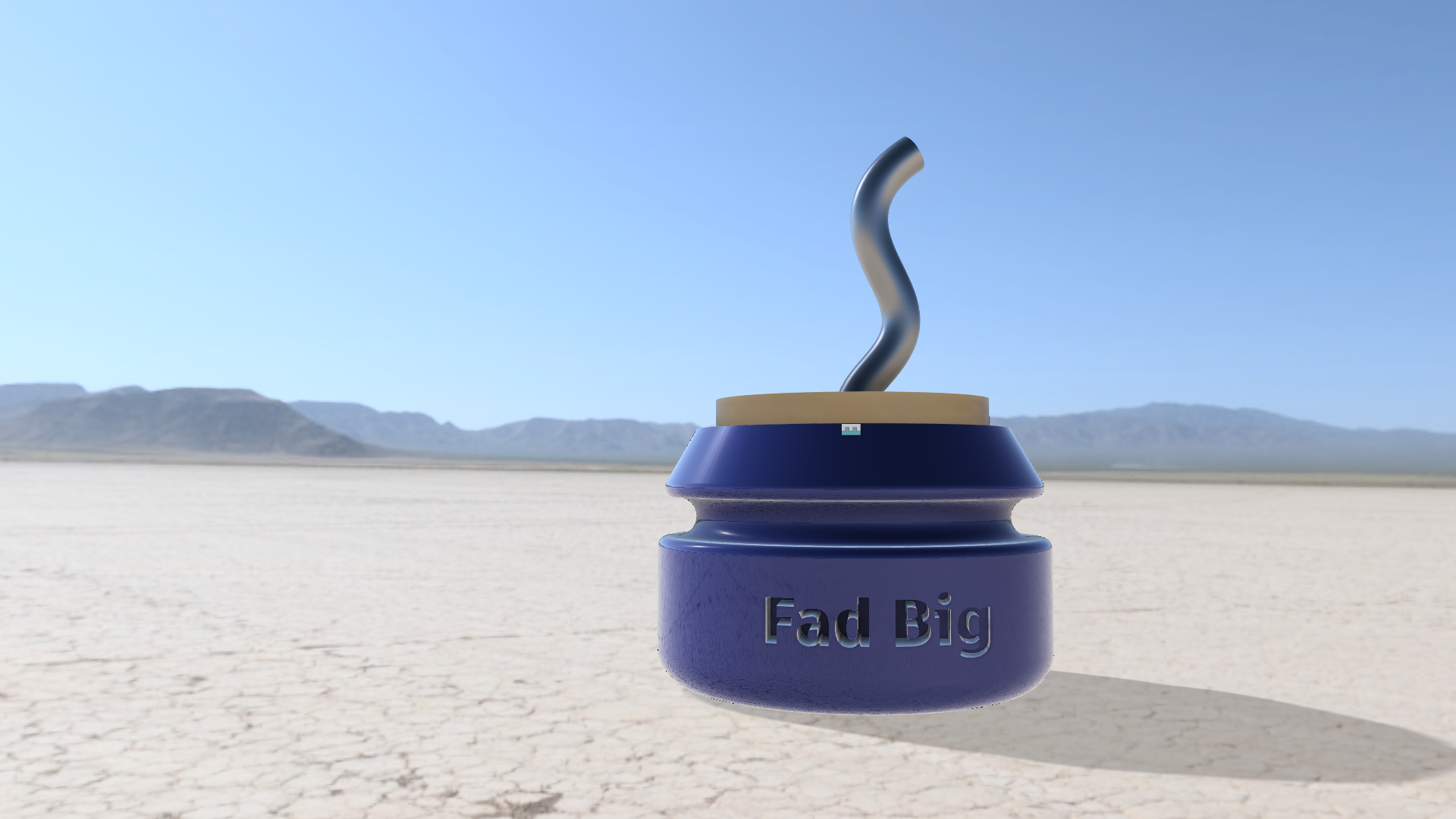

a) Creamos una nueva pestaña y comenzamos a trabajar en ella.

b) Damos clic derecho a nuestra base y elegimos la opción de "Insertar en el diseño actual" e inmediatamente se insertará nuestra base.

c) Seguidamente le damos clic en nuestro anillo y elegimos la opción de "Insertar en el diseño actual" e inmediatamente se insertará nuestro anillo.

d) Al dar clic en nuestras caras insertadas, podemos acomodarlas según nuestra preferencia.

e) Movemos el anillo hacia una distancia prudente de la base.

f) Nos dirigimos a la sección de “Ensamblar” y utilizamos la herramienta “Unión”, damos clic a la circunferencia interior del anillo e inmediatamente damos clic a la circunferencia exterior de la base, para finalizar le damos al “Aceptar” y ya estaría ensamblado la base con el anillo.

g) Damos clic derecho a la pestaña del brazo y elegimos la opción de "Insertar en el diseño actual" e inmediatamente se insertará el brazo.

h) Si ves que el anillo y el brazo no cuadran, solo debes medir la circunferencia mayor del tubo del brazo y editar el archivo del anillo (20 mm ) una vez terminado la edición y guardado; volverás al archivo de ensamblaje y veras que aparece un clic con advertencia, darás click en ese símbolo y solito se configura las modificaciones que hiciste

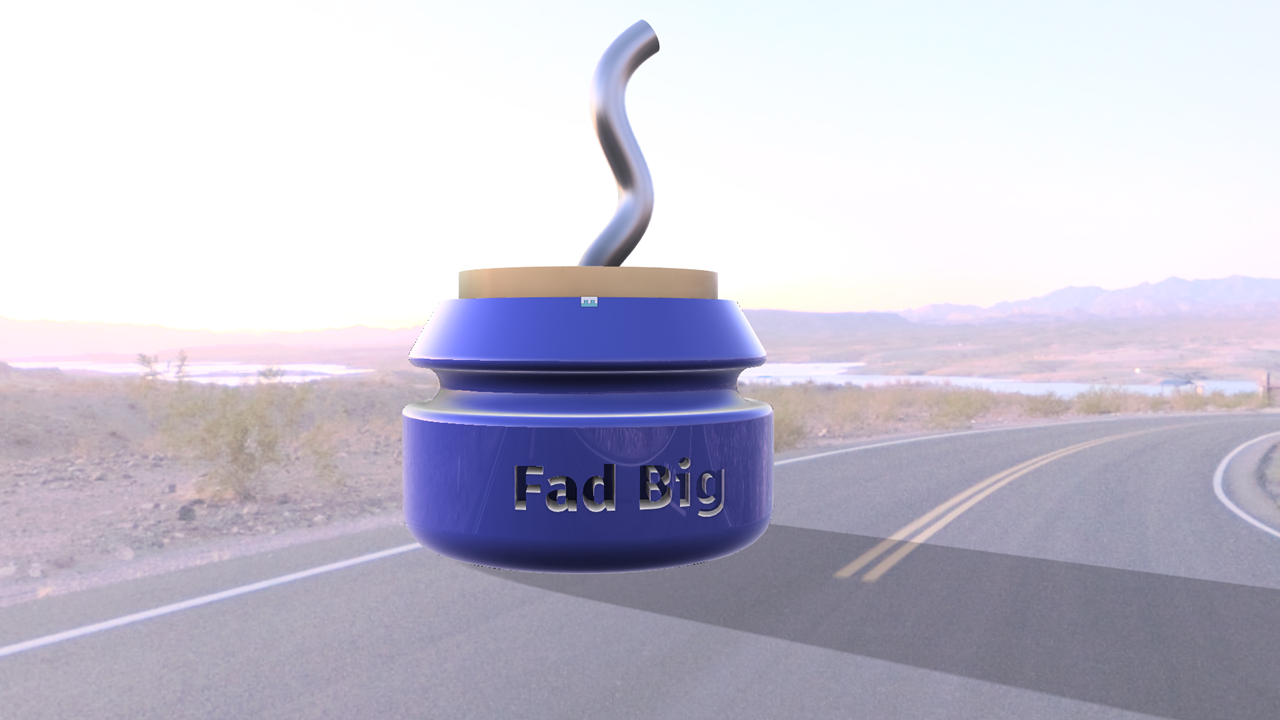

Y listo ya tienes ensamblado tu brazo, ahora solo debes guardar las configuraciones echas.

a) Nos dirigimos a un "archivo" o al símbolo de la hojita y elegimos la opción de "Impresión en 3D".

b) Seleccionamos el objeto y elegimos un refinado alto. También verifica que la utilidad de impresión sea “Cura”.

c) Finalmente guardamos el archivo con el nombre que deseamos.

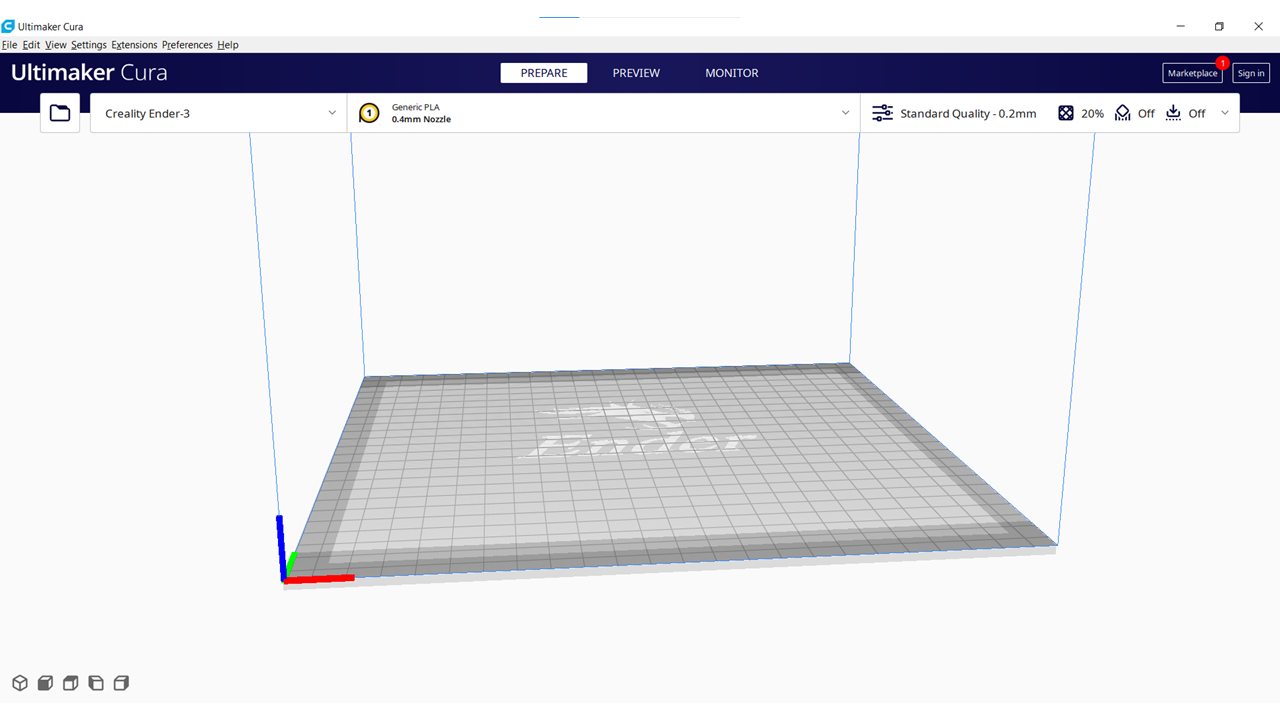

Es un programa de fácil adquisición, no necesitas registrarte para poder usarlo, además de que es totalmente gratis, su función principal es la impresión de objetos.

Para usarlo, solo debes descargar los objetos trabajados en Fusion

360, en este caso si descargaste y enlazaste directamente con Cura, su objeto aparecen directamente en el programa.

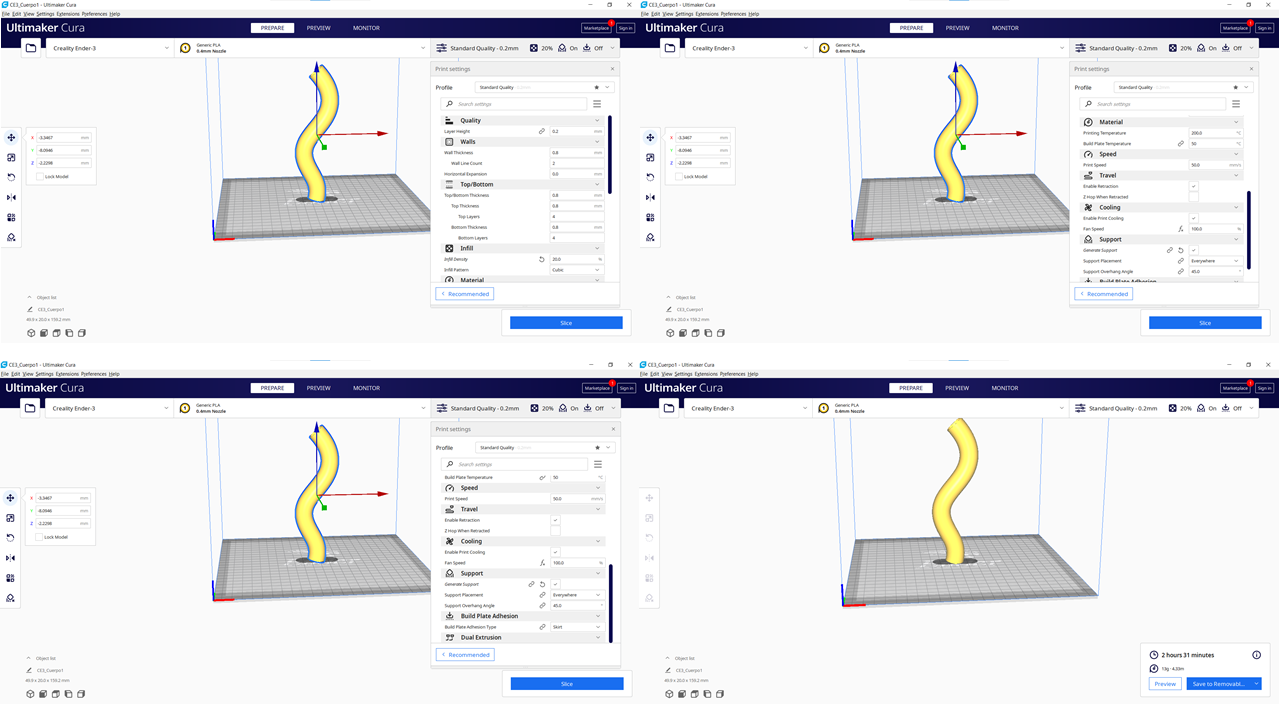

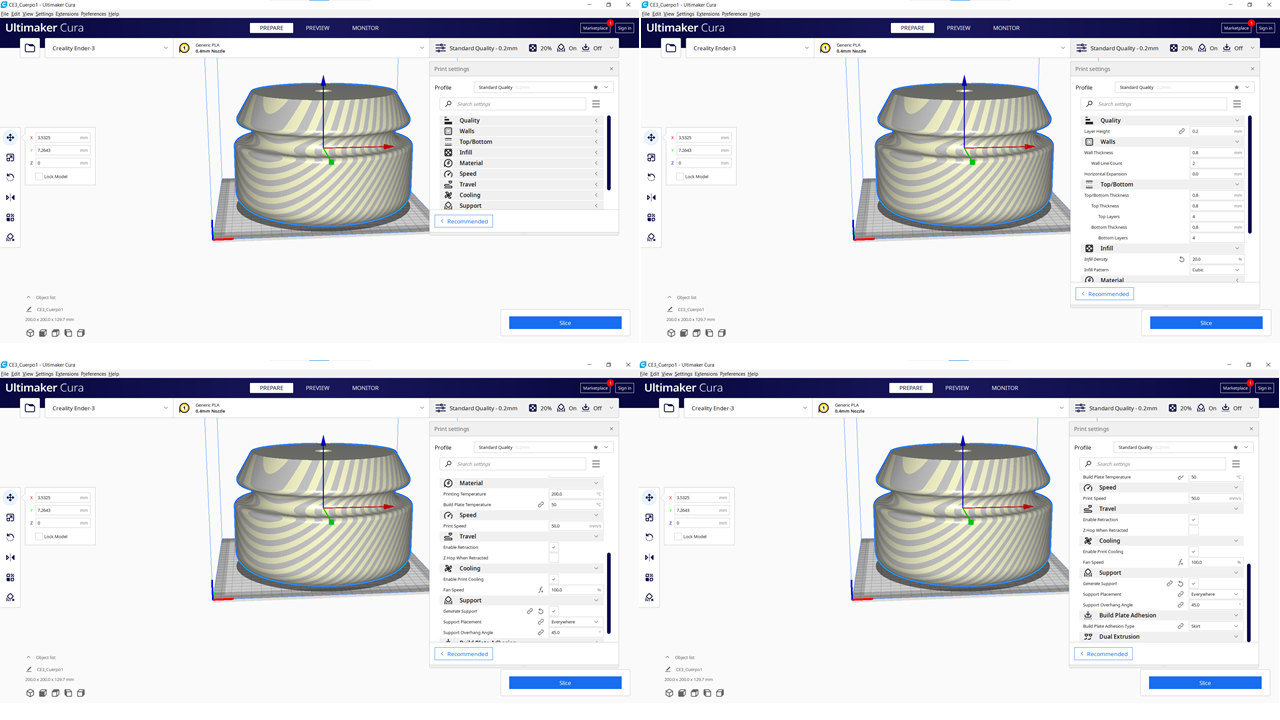

a) Primero ubicar en objeto que vas a imprimir primero en el centro del cuadro de impresión, tiene que cambiar un color amarillo oro, para que se pueda imprimir.

b) Una vez ubicado verificaras su configuración de impresión, no tiene que configurar nada en si pero, no está demás saber si todo esta en termino medio y alto al imprimir.

c) Finalmente, una vez que te asegures que todo está correcto, daremos clic en la opción "Slice" para que nos salga en cuánto tiempo se imprimirá nuestro objeto.

Espero que te halla gustado el trabajo y que te animes a realizarlo
