Bolso Con Cinta Led W2812b Arduino
![WhatsApp Image 2023-05-27 at 7.40.38 AM (1).jpeg](/proxy/?url=https://content.instructables.com/FE0/O6TW/LI4KPOKI/FE0O6TWLI4KPOKI.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.38 AM (1).jpeg)
En este espacio podrá encontrar una guía pasó a pasó para construir un bolso inteligente, con arduino y cinta led W2812b programable
Supplies
![WhatsApp Image 2023-05-27 at 7.40.39 AM (3).jpeg](/proxy/?url=https://content.instructables.com/FZ9/NAJG/LI605751/FZ9NAJGLI605751.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.39 AM (3).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.40 AM.jpeg](/proxy/?url=https://content.instructables.com/F5O/TDRK/LI605752/F5OTDRKLI605752.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.40 AM.jpeg)
![WhatsApp Image 2023-05-27 at 7.40.39 AM (2).jpeg](/proxy/?url=https://content.instructables.com/FYP/DQGK/LI605753/FYPDQGKLI605753.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.39 AM (2).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.39 AM (1).jpeg](/proxy/?url=https://content.instructables.com/FI4/ZT2P/LI605754/FI4ZT2PLI605754.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.39 AM (1).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.39 AM.jpeg](/proxy/?url=https://content.instructables.com/FXZ/XZWX/LI605755/FXZXZWXLI605755.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.39 AM.jpeg)
![WhatsApp Image 2023-05-27 at 7.40.38 AM (1).jpeg](/proxy/?url=https://content.instructables.com/FBE/J22F/LI605756/FBEJ22FLI605756.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.38 AM (1).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.38 AM.jpeg](/proxy/?url=https://content.instructables.com/F90/88IJ/LI605757/F9088IJLI605757.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.38 AM.jpeg)
![WhatsApp Image 2023-05-27 at 7.40.35 AM (2).jpeg](/proxy/?url=https://content.instructables.com/F1T/ZFIS/LI605758/F1TZFISLI605758.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.35 AM (2).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.36 AM.jpeg](/proxy/?url=https://content.instructables.com/FAF/GA18/LI605759/FAFGA18LI605759.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.36 AM.jpeg)
![WhatsApp Image 2023-05-27 at 7.40.35 AM (1).jpeg](/proxy/?url=https://content.instructables.com/FWF/KQX5/LI60575A/FWFKQX5LI60575A.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.35 AM (1).jpeg)
![WhatsApp Image 2023-05-27 at 7.40.35 AM.jpeg](/proxy/?url=https://content.instructables.com/F6L/GOSS/LI60575B/F6LGOSSLI60575B.jpg&filename=WhatsApp Image 2023-05-27 at 7.40.35 AM.jpeg)
- Placa metalica de la medida deseable
- Cinta LED W2812b
- Jumpers
- Cautin
- Estaño
- Cinta aislante
- Arduino nano
- Pila 5 V o 2 pilas AA 1.5
- Porta pilas
- Papel pergamino
- Bolso
- Tela transparentosa del color de su bolso
- Belcro
Pasos a Seguir
![✅ Convierta su Tira LED en Pantalla LED de 16x16, usando LEDs inteligentes WS2812B](/proxy/?url=https://content.instructables.com/FMC/2ZL4/LI6055WS/FMC2ZL4LI6055WS.jpg&filename=✅ Convierta su Tira LED en Pantalla LED de 16x16, usando LEDs inteligentes WS2812B)

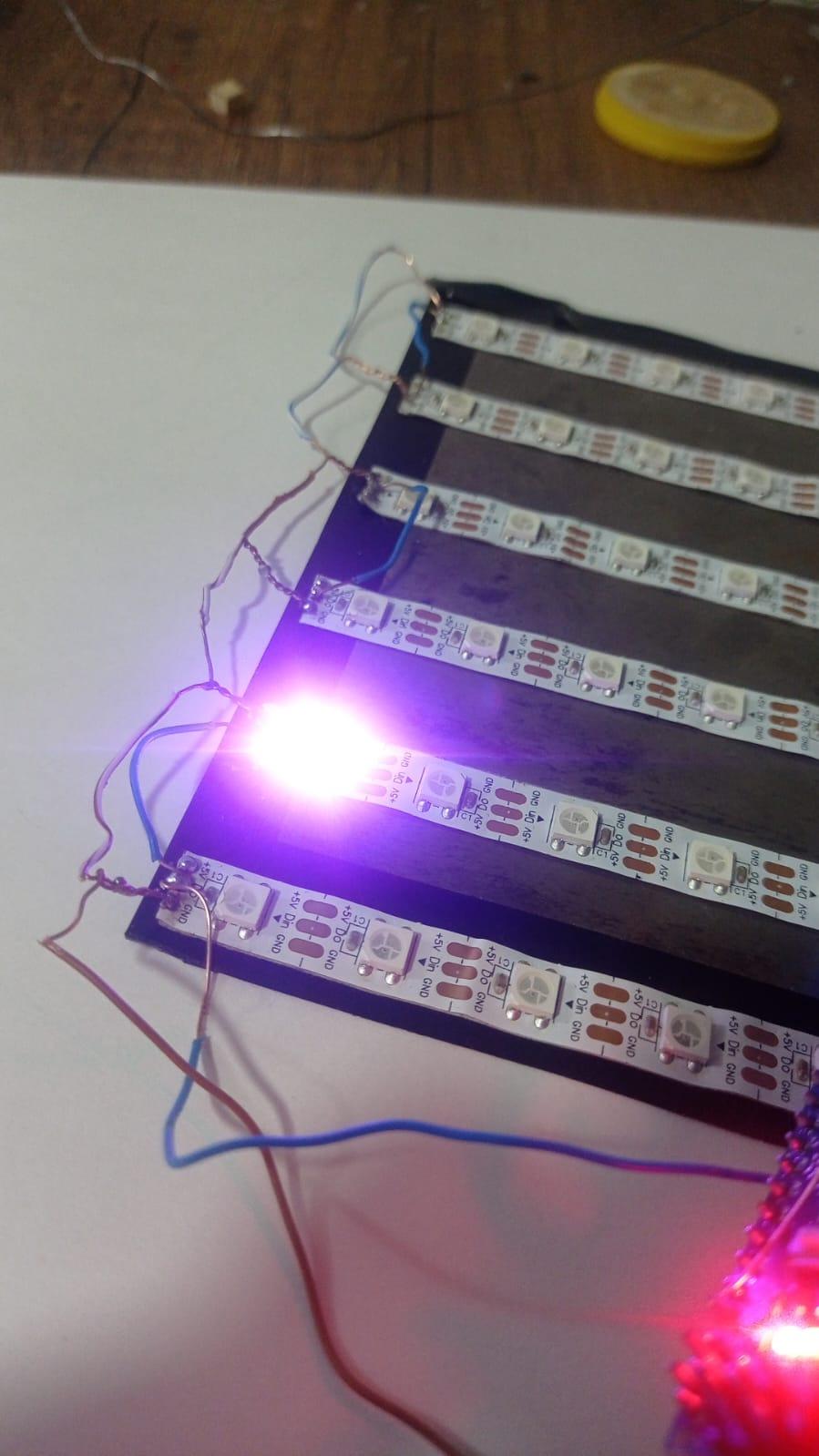

- Corte una placa de metal de la medida que guste, en este caso la pantalla sera de 10x6 leds, recuerde poner cinta aislante en los bordes para controlar el calor y la energia, ubicados de la siguiente forma, en este archivo se encuentran los esquemas electricos hechos en tinkercard, donde se puede realizar una prueba del cableado y la programacion para verificar que todo esté bien hecho, sin la necesidad de hacerlo fisicamente.
- Con un clable de un color en especifico, cablee como en la figura 2 y 3 del archivo, recuerde que el DIN se une al DON, 5v con 5v y GND con GND, tambien tenga en cuenta la direccion en que puso la cinta
- Posterior a realzar el cableado de la cinta, una el cable 5v con el pin del arduino 5v, este puede ser soldado o con un Jumper hembra-hembra
- Conecte el cable GND al pin GND del arduino,este puede ser soldado o con un Jumper hembra-hembra
- Conecte el cable de DIN al pin correspondiente a su programación en caso de que la haya modificado, si no la modificó, conéctelo al pin 6, este puede ser soldado o con un Jumper hembra-hembra
- Después de verificar que el código esté correctamente, suba el código al arduino como se observa en el segundo archivo
- El vídeo adjuntado es el vídeo de inspiración del proyecto, aquí también pueden encontrar el URL de un vídeo donde explica como mediante una tabla de excel se puede cambiar el diseño del led al gusto de cada uno.
- Url de la libreria: https://github.com/adafruit/Adafruit_NeoPixel
IMPORTANTE EN TENER EN CUENTA:
Verifique que las flechas de la cinta led esten ubicadas correctamente
Al soldar verifique que los cables NO se toquen entre si, y que la soldadura no toque ningun cable u otro puerto, esto puede llegar a provocar un corto y que no funcione el cableado
Recuerde ajustar el numero de led en la programación, los números en el paréntesis (1,255,0,127) corresponden a:
primer digito: numero de LED
segundo digito intensidad de color en R (Red)
tercer digito intensidad de color en G (Green)
cuarto digito intensidad de color en B (Blue)
Siendo 255 la mayor intensidad de color y 0 intensidad nula
Estos digitos varian dependiendo del color que quiera formar
El Bolso
- Cubra con papel pergamino la placa metalica donde se encuentran los leds, esto hará que haya un mejor difuminado
- Cubra de la misma manera con la tela transparente, dejando el arduino y las pilas por fuera de la tela para facilmente poder retirarlas y cambiarlas
- Posteriormente ponga el belcro en la parte trasera de la placa y en la cara del bolso donde quisiera unirla
- Una la placa con el bolso
Principiantes
![Descargar e Instalar Arduino IDE en 2022 ( WINDOWS 11 , 10 , 8, 7)](/proxy/?url=https://content.instructables.com/FL0/3ORP/LID5D8LD/FL03ORPLID5D8LD.jpg&filename=Descargar e Instalar Arduino IDE en 2022 ( WINDOWS 11 , 10 , 8, 7))
![Como Instalar Librerías de Arduino](/proxy/?url=https://content.instructables.com/F0F/XE97/LID5D8LQ/F0FXE97LID5D8LQ.jpg&filename=Como Instalar Librerías de Arduino)
![Soldar con cautín para principiantes](/proxy/?url=https://content.instructables.com/FP5/R1YT/LID5D8M3/FP5R1YTLID5D8M3.jpg&filename=Soldar con cautín para principiantes)
En este espacio habran videos para principiantes que no saben como descargar una libreria, como soldar, etc
