Bluetooth Audio RN-52

Para los que gustan de escuchar música y sus equipos musicales no poseen bluetooth esta es una alternativa muy económica y sencilla para conectar el celular y controlar la música de forma inalámbrica.

Para esto usaremos la tarjeta Breakout RN-52 la cual nos permitirá escuchar nuestros grupos favoritos desde nuestro smartphone.

Los materiales usados en este proyecto son:

• Breakout RN-52
• 2 protoboard
• Fuente de poder para Protoboard 3.3V-5V
• FTDI Basic Breakout - 3.3V / 5V
• 2 pulsadores
• Cable para protoboard
• Fuente de alimentación
• Pin header

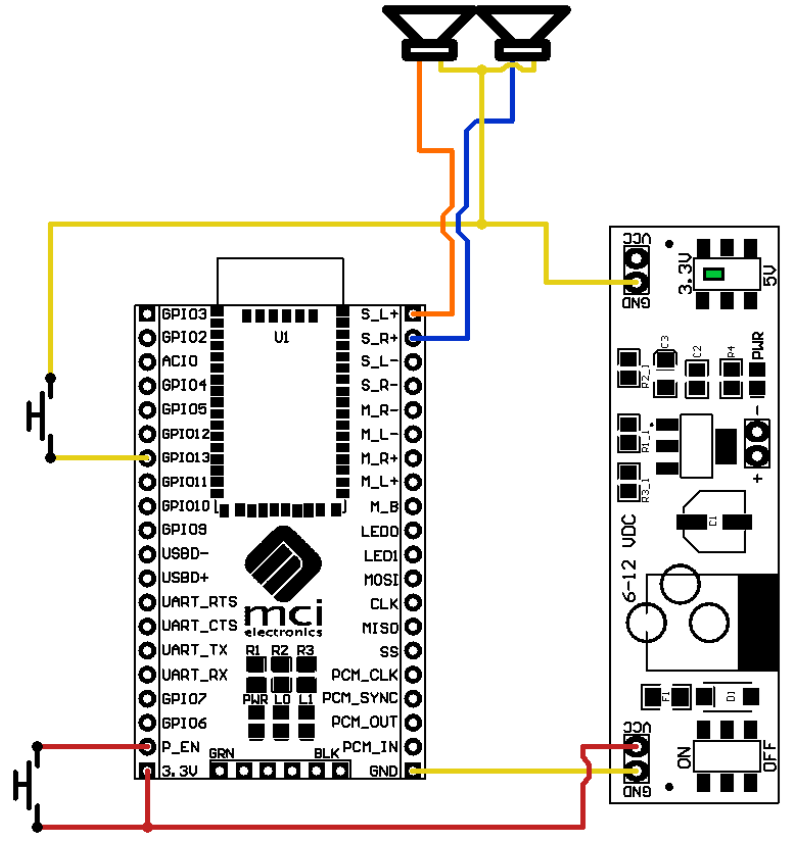

Lo primero que debemos hacer es preparar nuestra tarjeta para ser insertada en el protoboard y para esto debemos soldar los pin header.

El voltaje de alimentación de esta tarjeta es de 3.3V por tanto usaremos un transformador 220VAC a 9VDC y una fuente para protoboard donde debemos asegurarnos que el switch se encuentre en 3.3V y no 5V.

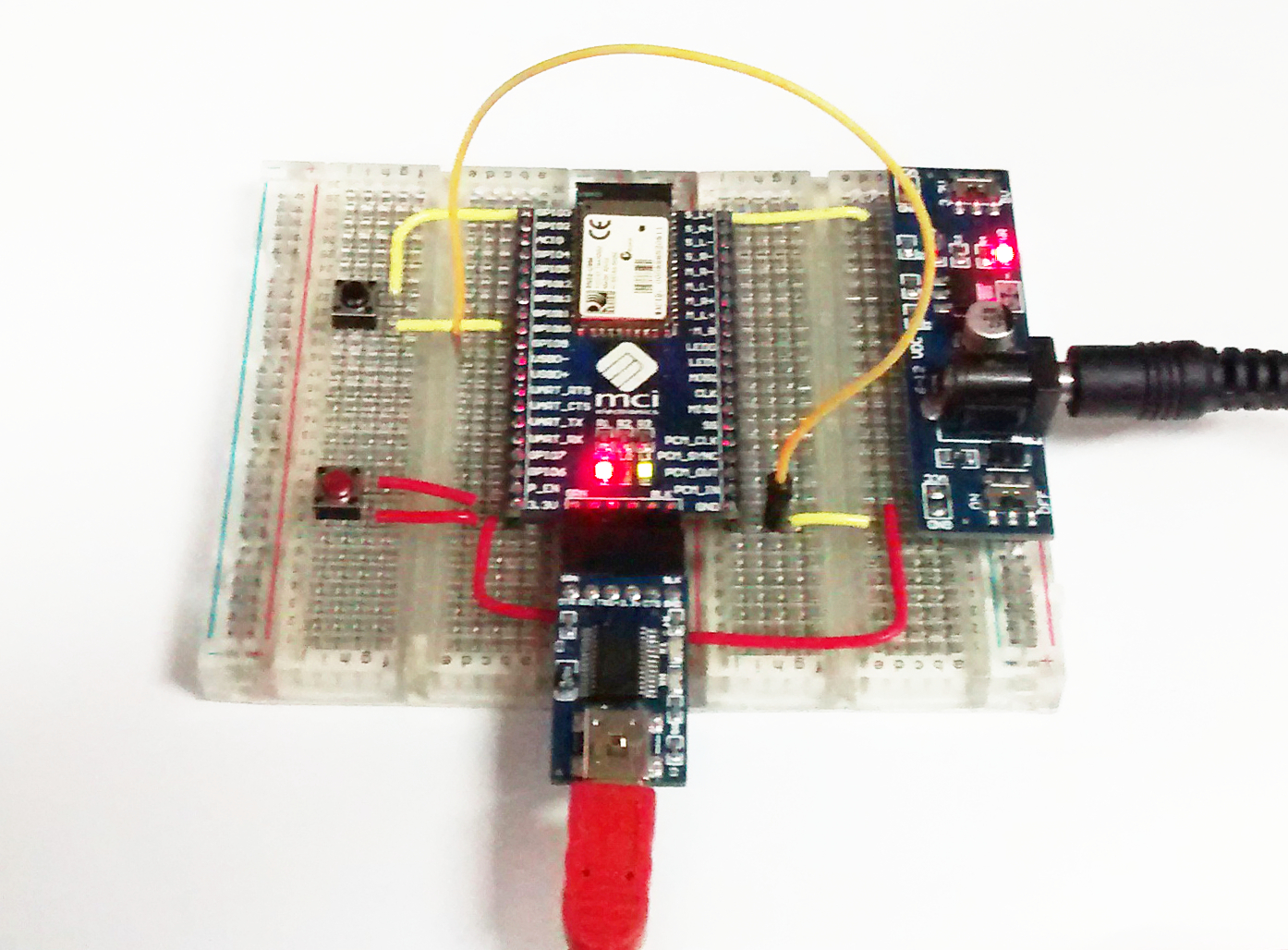

Luego agregamos dos pulsadores
para el encendido y el cambio de tema. Puedes agregar otros pulsadores para pausar y controlar el volumen.

Si queremos configurar el módulo podemos usar un FTDI breakout donde bedemos seguir la siguiente secuencias:

• Encender el la fuente para protoboard
• Encender el módulo
• Abrir algún software de puerta serial
• Seleccionamos el puerto virtual del dispositivo
• La configuración es 115200 Baud, 8,N,1.
• Unir el pin GPIO9 con GND
• Cuando está en modo comando nos aparecerá CMD en el terminal

Para este caso se usará parlantes que se alimentan desde un puerto USB donde pelamos los cables y los insertamos en el protoboard.

Encendemos el módulo y en nuestro celular habilitamos el bluetooth y buscamos nuestro dispositivo.

Cuando estén vinculados, podemos abrir nuestro reproductor musical y comenzar a escuchar nuestros temas favoritos.
