Big Wall Clock Made of Recycled Materials
by holybaf in Circuits > Arduino
769 Views, 4 Favorites, 0 Comments

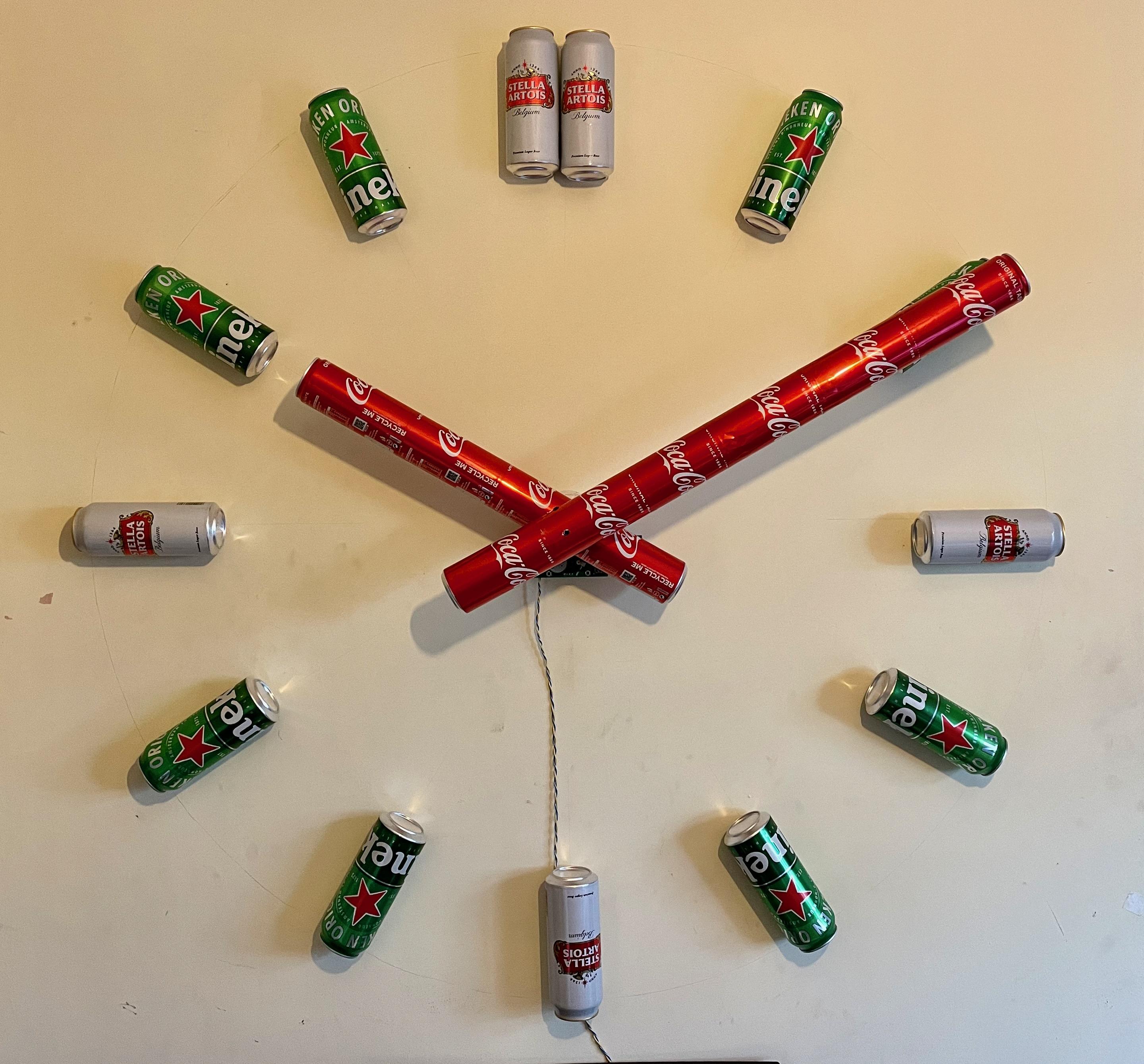

Big Wall Clock Made of Recycled Materials
![IMG_0158.jpeg](/proxy/?url=https://content.instructables.com/F80/0T7B/LEJZ374W/F800T7BLEJZ374W.jpg&filename=IMG_0158.jpeg)
![magic.gif](/proxy/?url=https://content.instructables.com/F5Z/132N/LEJZ3ASD/F5Z132NLEJZ3ASD.gif&filename=magic.gif)

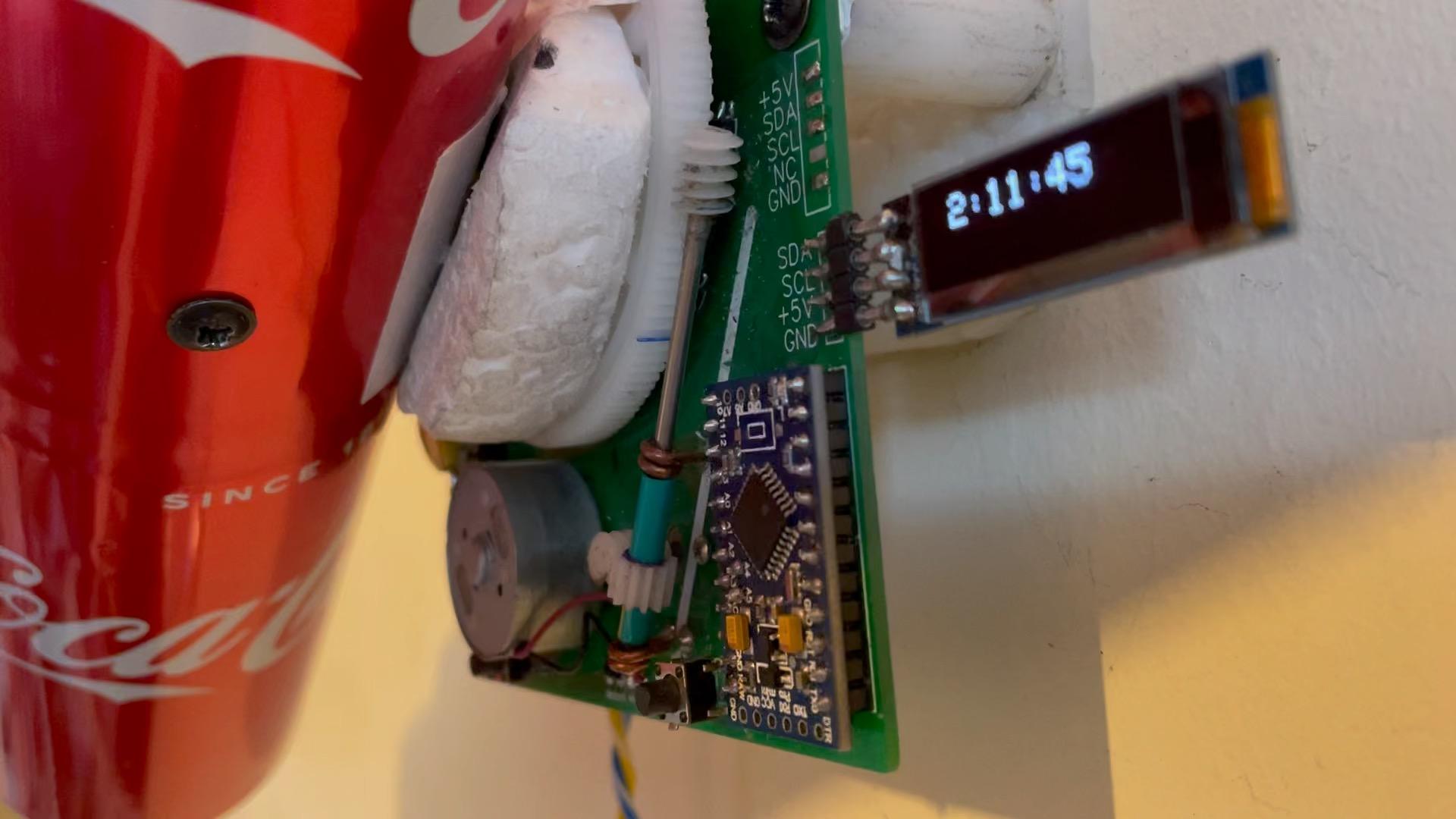

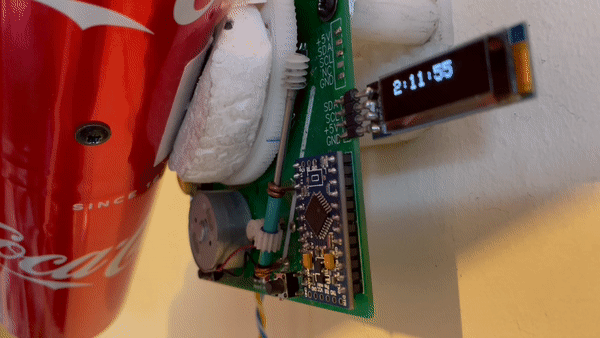

I made an absolute position encoder and entered it in the "#Made with math" contest and people asked me what practical advantages it had. So, this is the clock I made with that.
https://www.instructables.com/Absolute-Position-Encoder-With-Single-Track-Gray-C/
Supplies
![IMG_0156.jpeg](/proxy/?url=https://content.instructables.com/FFA/9MF7/LEJZ374S/FFA9MF7LEJZ374S.jpg&filename=IMG_0156.jpeg)
![IMG_0151.jpeg](/proxy/?url=https://content.instructables.com/FQ8/XELF/LEJZ374N/FQ8XELFLEJZ374N.jpg&filename=IMG_0151.jpeg)
![IMG_0152.jpeg](/proxy/?url=https://content.instructables.com/F92/JJ4D/LEJZ374O/F92JJ4DLEJZ374O.jpg&filename=IMG_0152.jpeg)

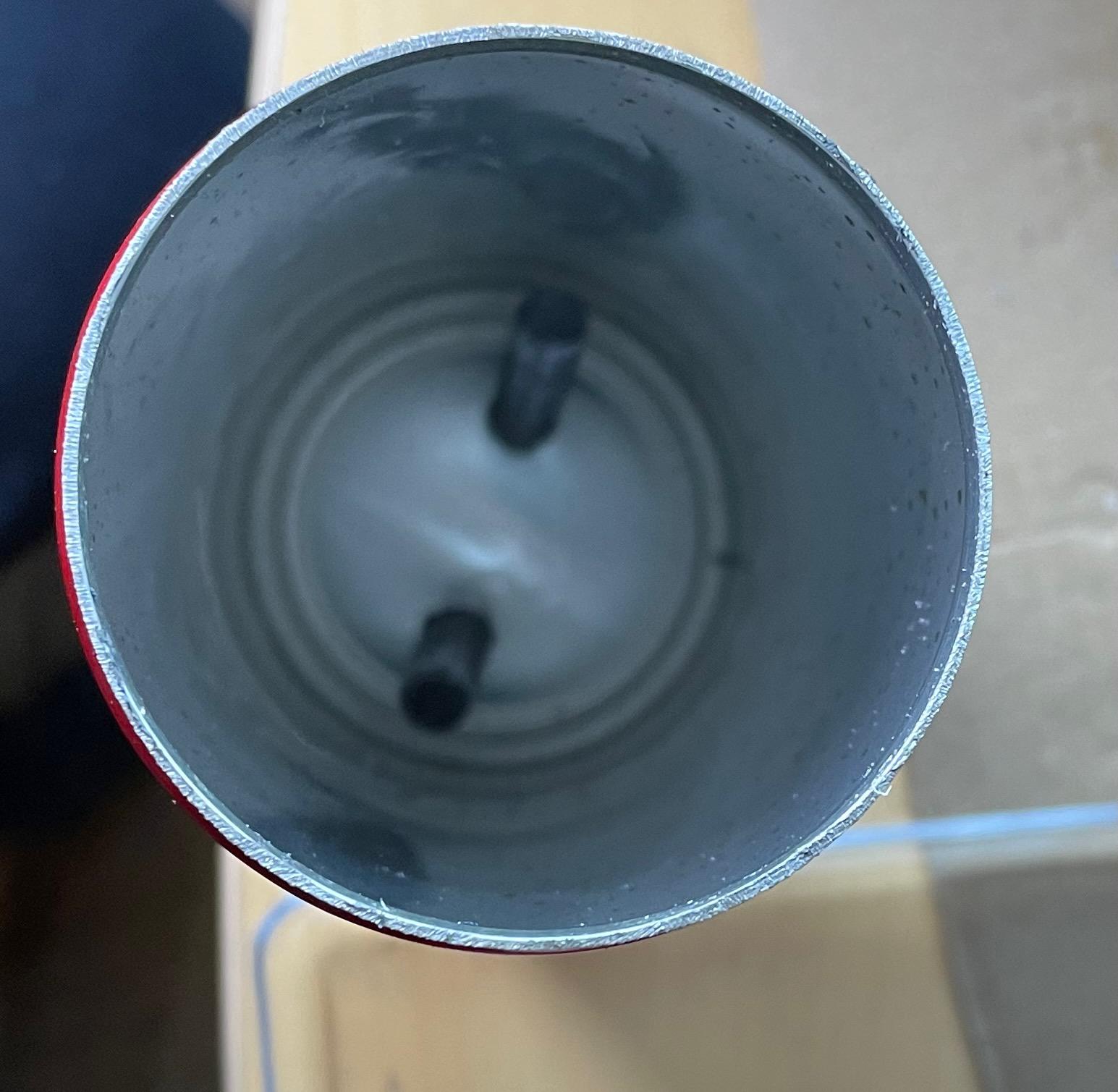

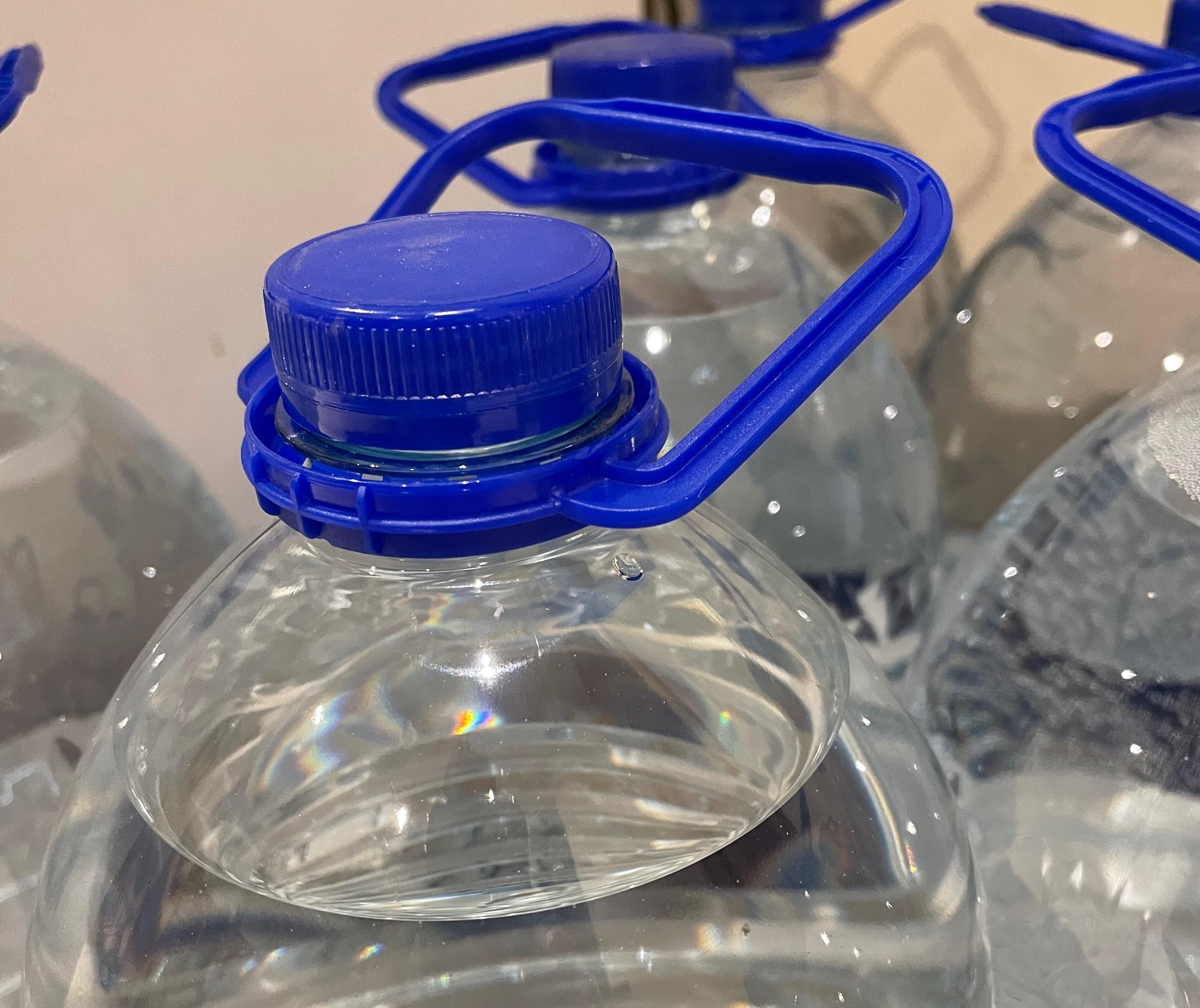

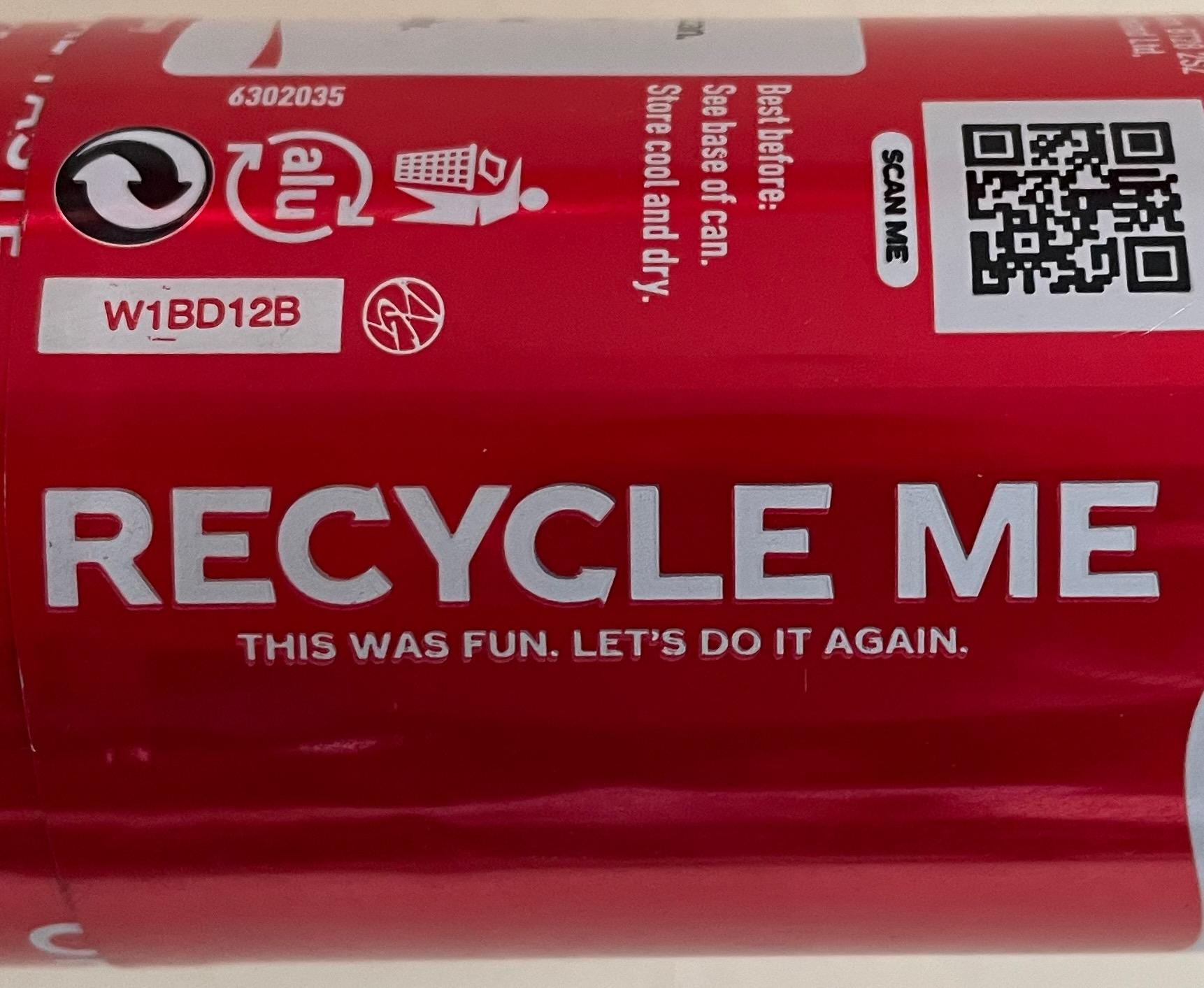

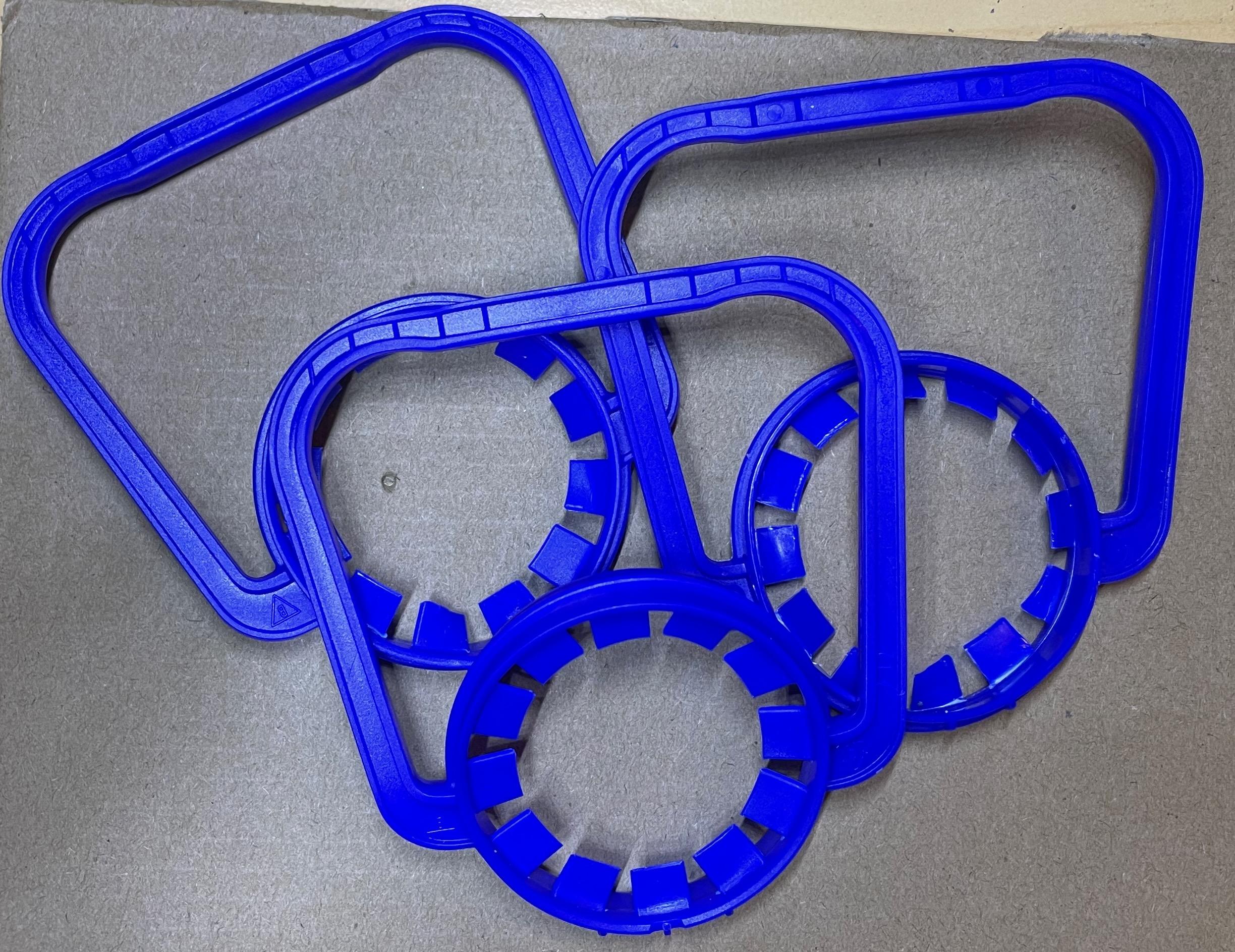

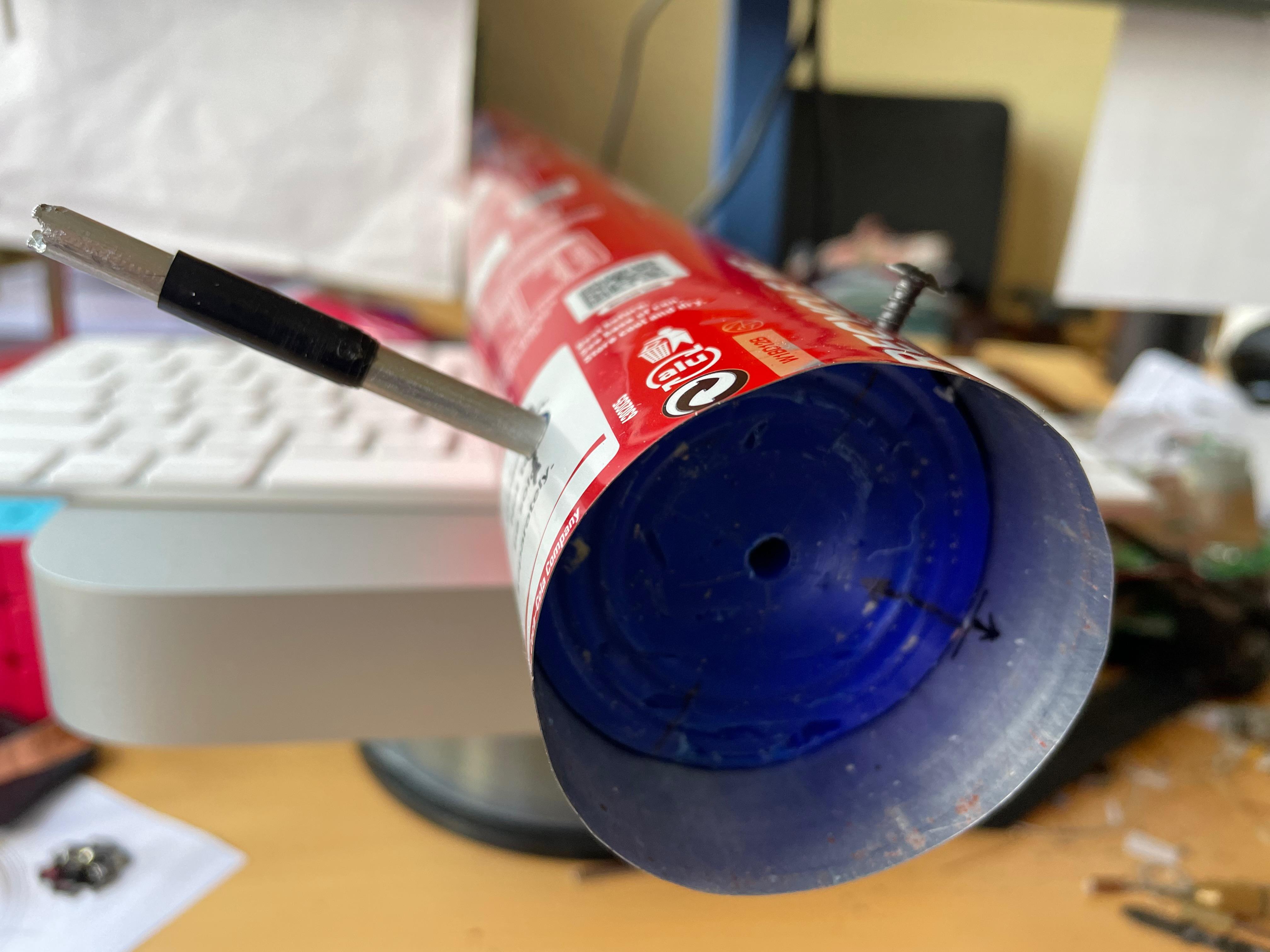

I used some recycled beer and soda cans and plastic.
![IMG_0126.jpeg](/proxy/?url=https://content.instructables.com/F4S/40MR/LEJZ3740/F4S40MRLEJZ3740.jpg&filename=IMG_0126.jpeg)
![IMG_0138.jpeg](/proxy/?url=https://content.instructables.com/FUX/J2ST/LEJZ374A/FUXJ2STLEJZ374A.jpg&filename=IMG_0138.jpeg)
![IMG_0141.jpeg](/proxy/?url=https://content.instructables.com/FDM/7Y60/LEJZ374D/FDM7Y60LEJZ374D.jpg&filename=IMG_0141.jpeg)
![IMG_0128.jpeg](/proxy/?url=https://content.instructables.com/FX4/L7DT/LEJZ3742/FX4L7DTLEJZ3742.jpg&filename=IMG_0128.jpeg)
![IMG_0127.jpeg](/proxy/?url=https://content.instructables.com/FQV/57A4/LEJZ3741/FQV57A4LEJZ3741.jpg&filename=IMG_0127.jpeg)

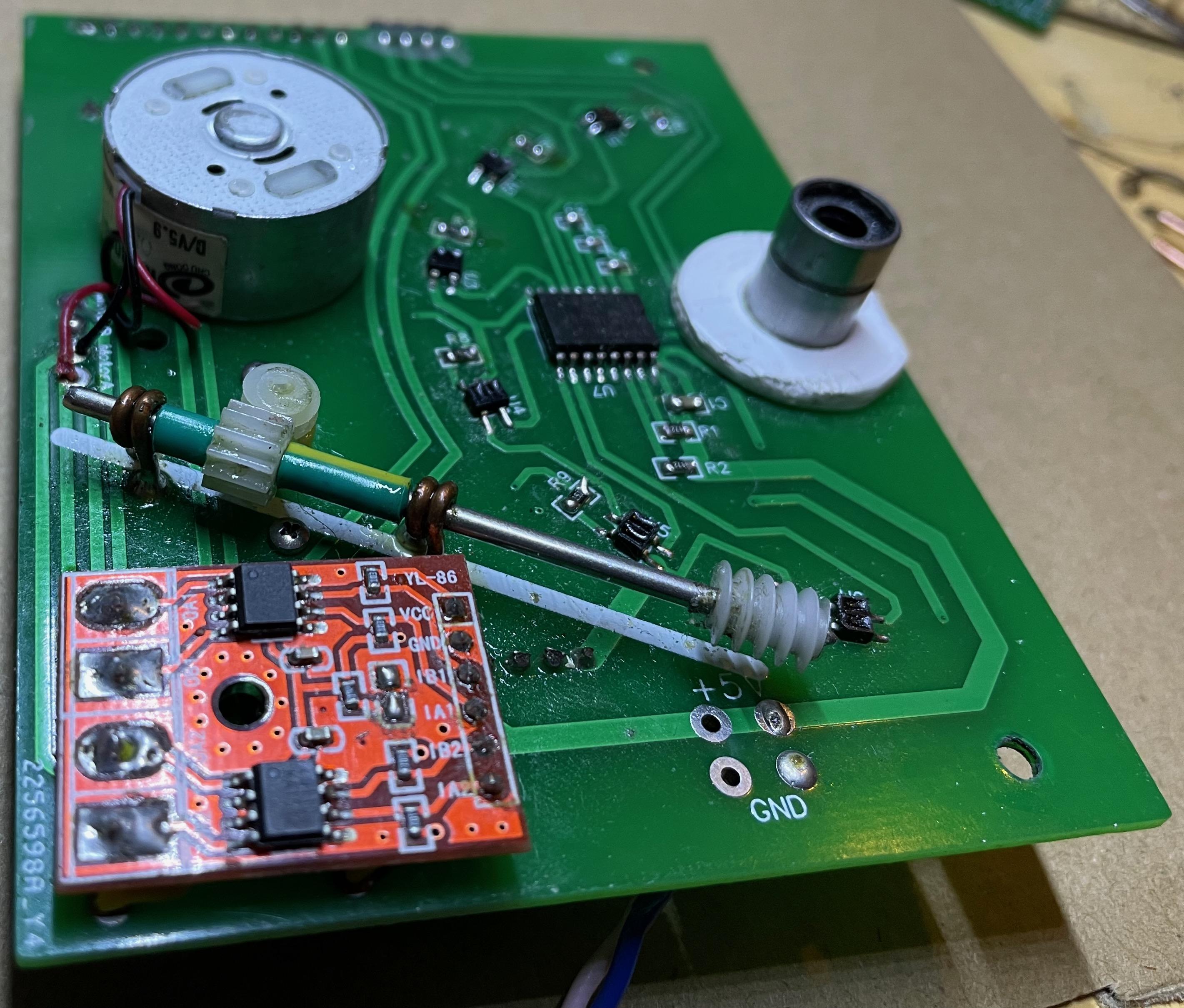

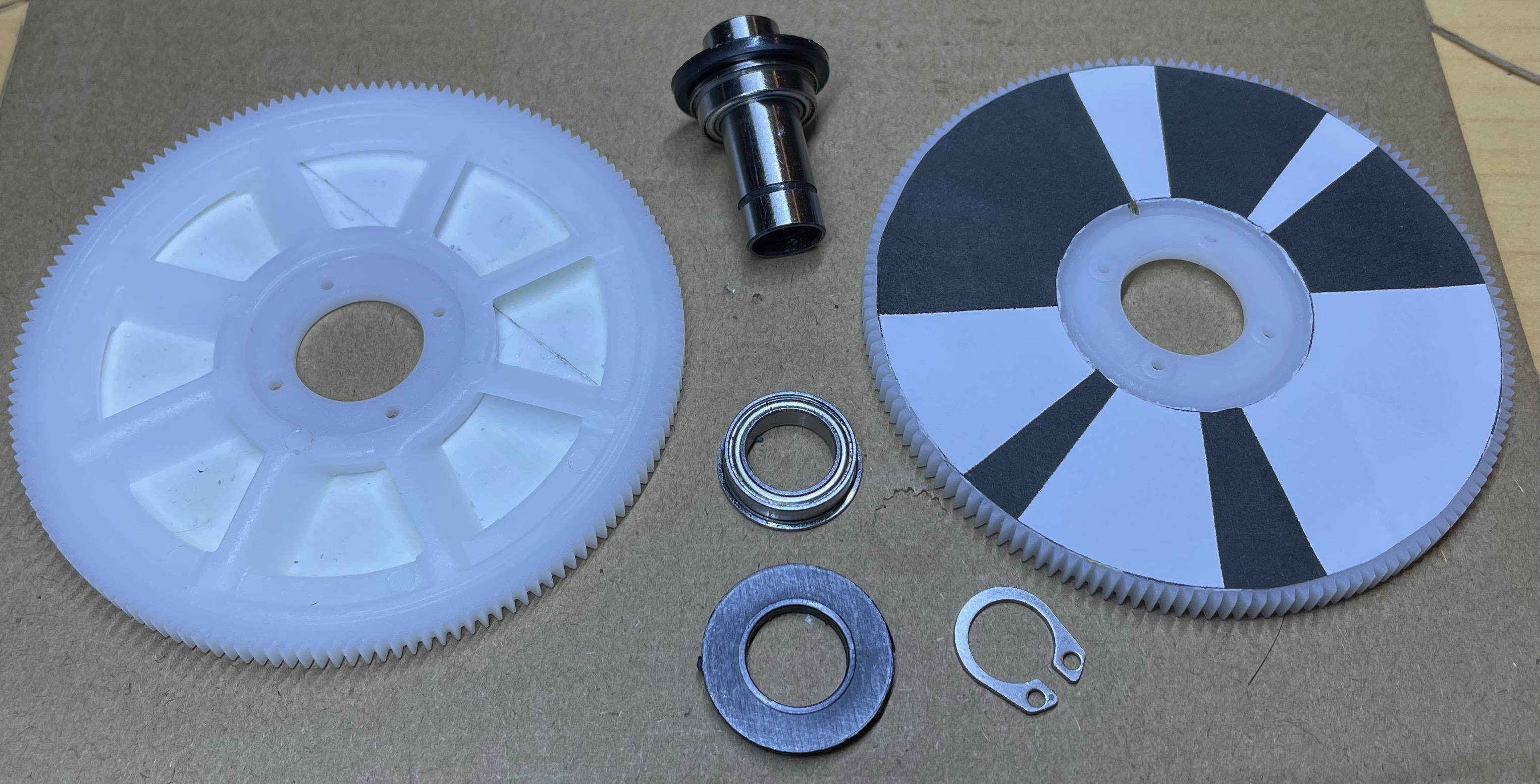

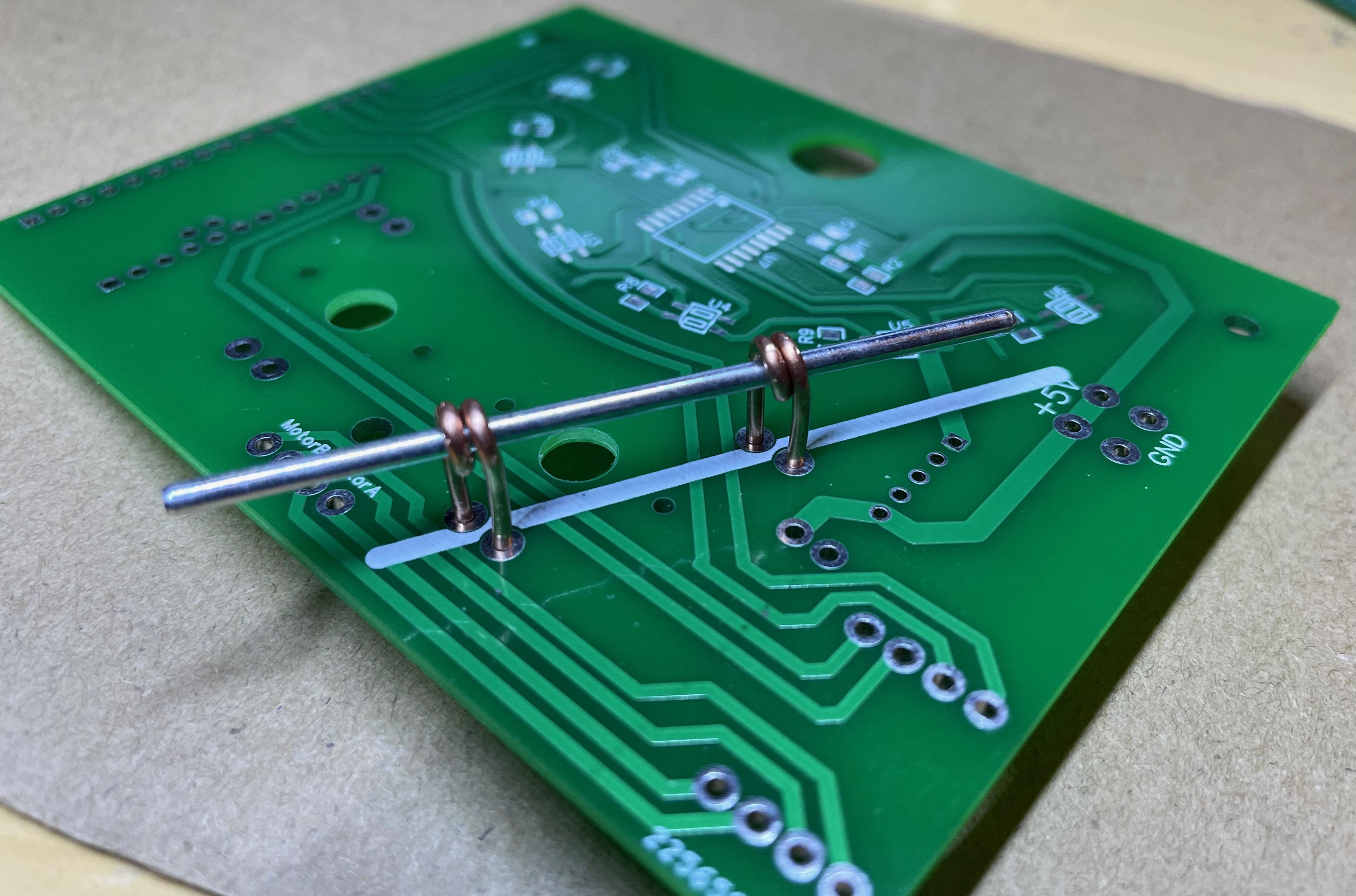

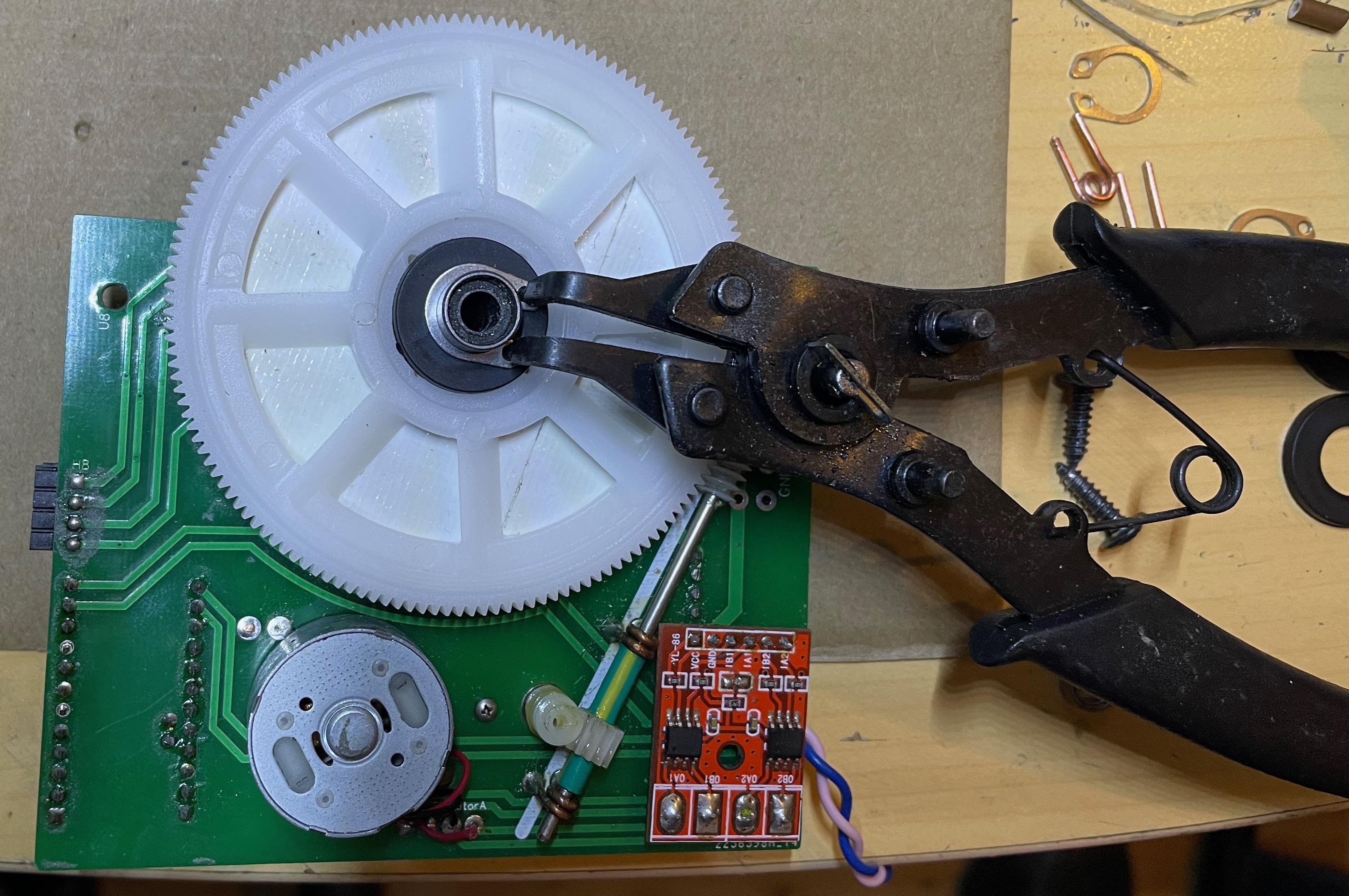

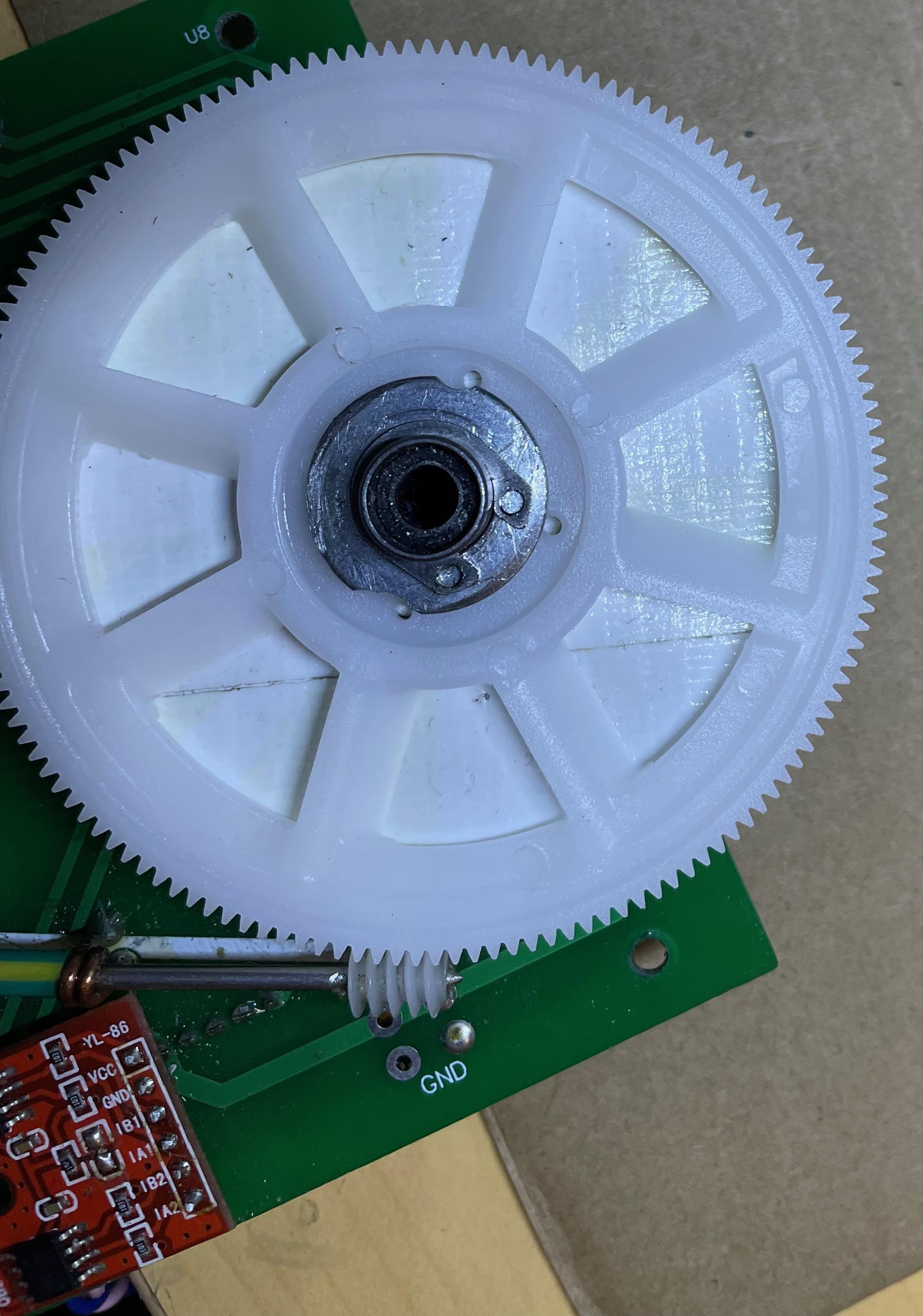

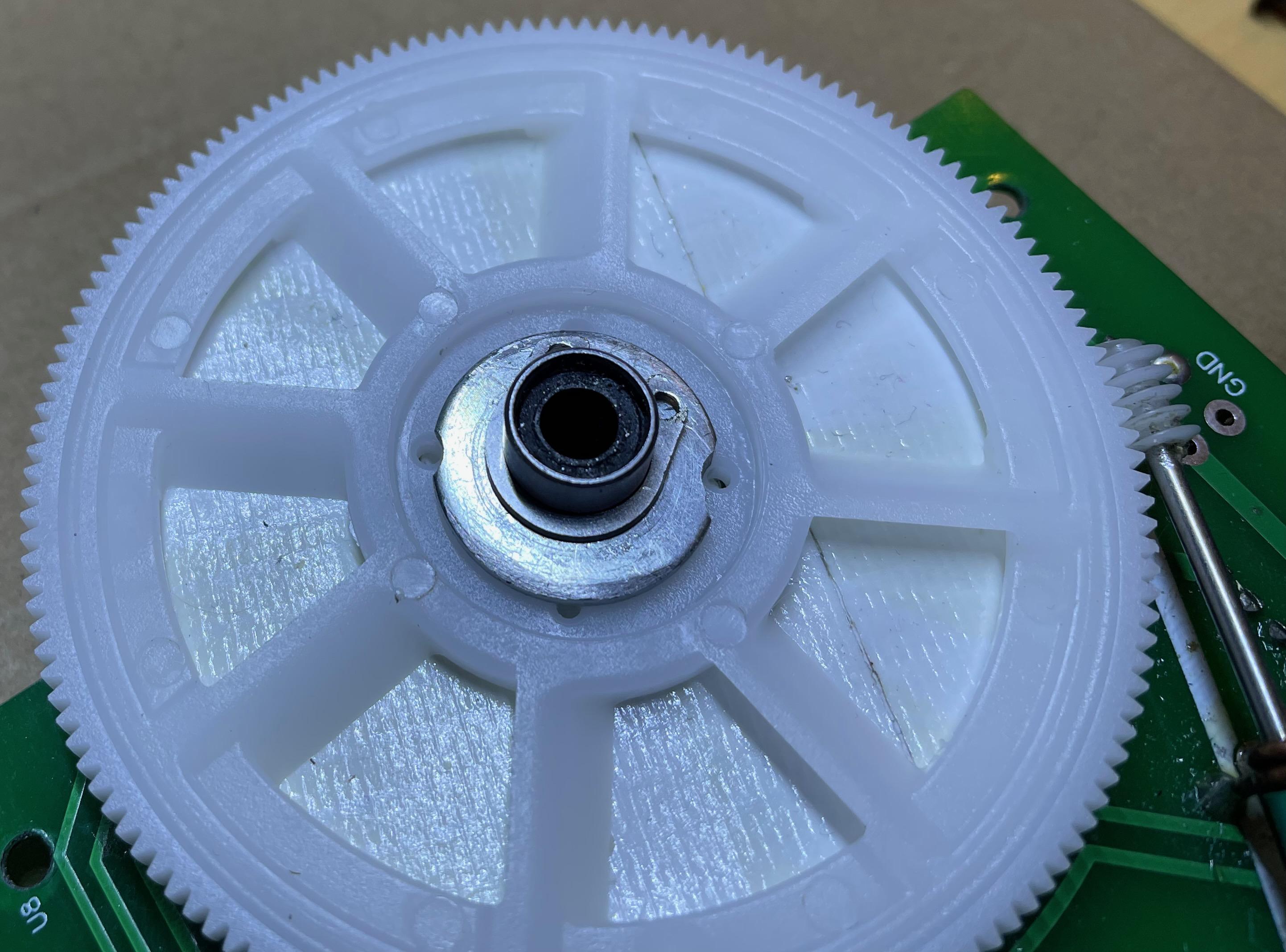

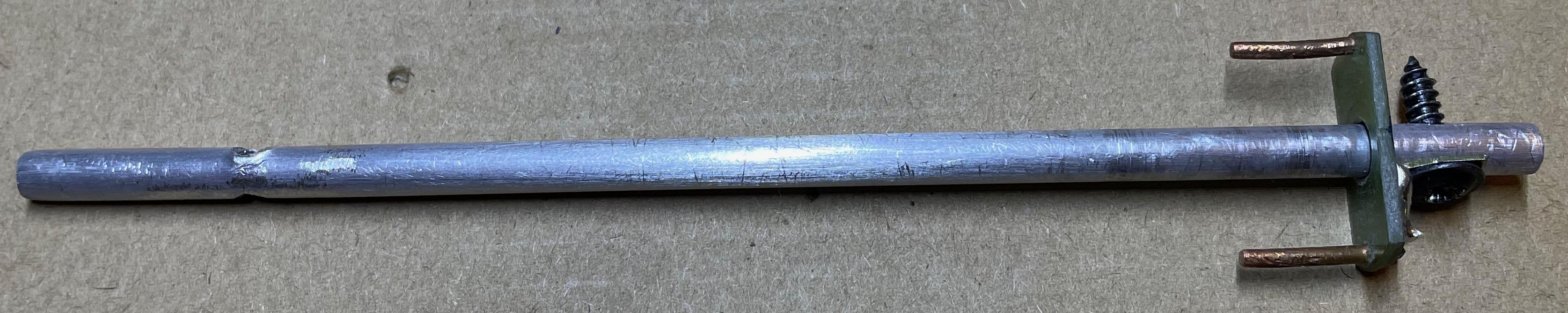

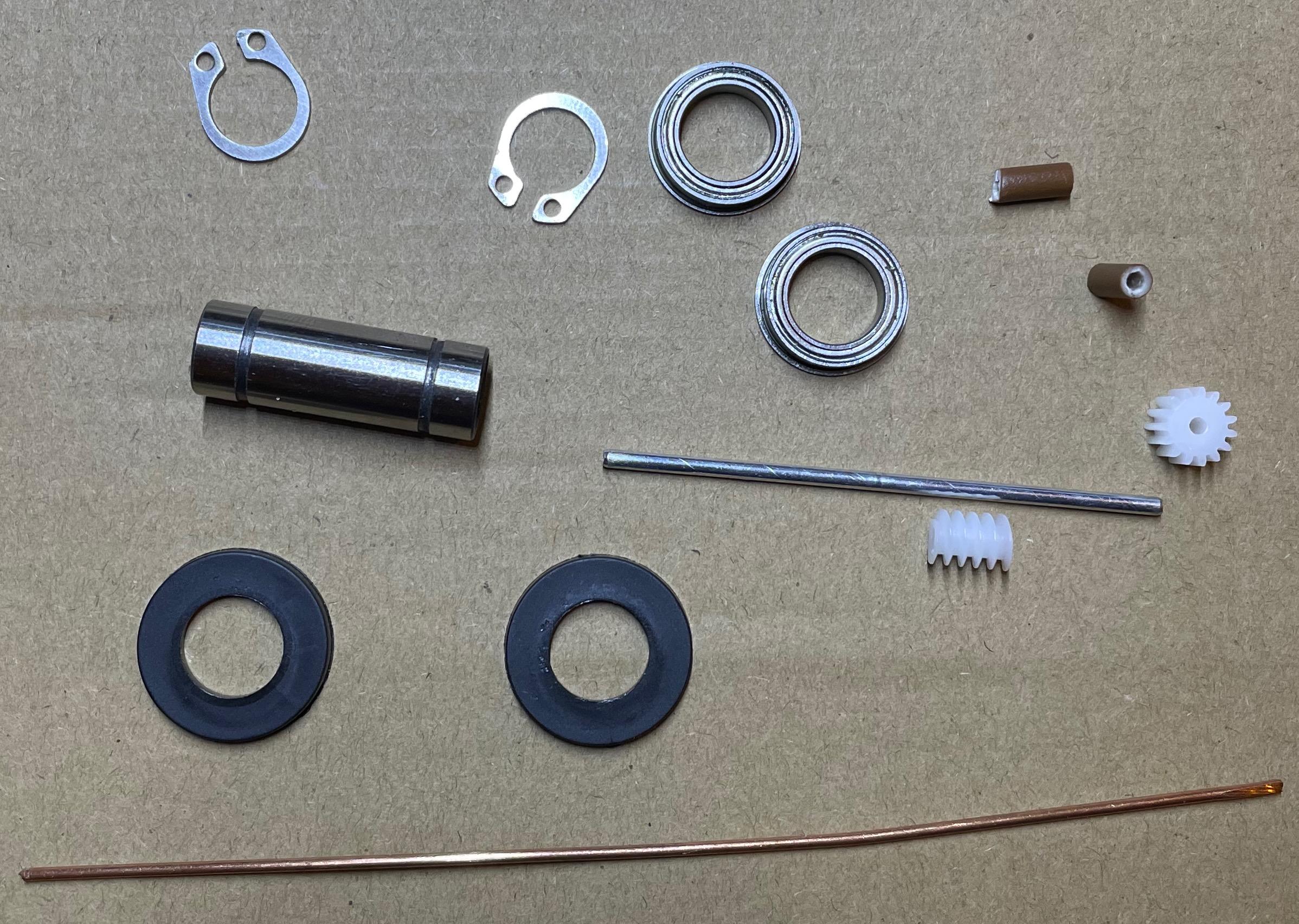

Main parts: a custom pcb, arduino mini, motor controller modules, RTC clock module, some gears and bearings, a piece of copper wire, shafts, 2 dc motors.
Preparation
![0834AEA2-731B-4FEC-B846-B9E4E0C10B6C_1_201_a.jpeg](/proxy/?url=https://content.instructables.com/FNB/UFU8/LEJZ3K61/FNBUFU8LEJZ3K61.jpg&filename=0834AEA2-731B-4FEC-B846-B9E4E0C10B6C_1_201_a.jpeg)
![05F25C63-7C1A-450A-B872-6C6297D1AD2B_1_201_a.jpeg](/proxy/?url=https://content.instructables.com/F41/JV5P/LEJZ3K60/F41JV5PLEJZ3K60.jpg&filename=05F25C63-7C1A-450A-B872-6C6297D1AD2B_1_201_a.jpeg)
![659A3986-496A-4D04-BA56-0BA5AE84F480_1_201_a.jpeg](/proxy/?url=https://content.instructables.com/F3R/0JQD/LEJZ3K5Z/F3R0JQDLEJZ3K5Z.jpg&filename=659A3986-496A-4D04-BA56-0BA5AE84F480_1_201_a.jpeg)
![72BBF7B7-6AC8-488D-8DA5-3601DFE74E5F_1_201_a.jpeg](/proxy/?url=https://content.instructables.com/F7T/8HHQ/LEJZ3K64/F7T8HHQLEJZ3K64.jpg&filename=72BBF7B7-6AC8-488D-8DA5-3601DFE74E5F_1_201_a.jpeg)
![A50096DF-194B-48D1-9F9A-8600826E8406_1_201_a.jpeg](/proxy/?url=https://content.instructables.com/FCX/69PB/LEJZ3K65/FCX69PBLEJZ3K65.jpg&filename=A50096DF-194B-48D1-9F9A-8600826E8406_1_201_a.jpeg)
![C99928AF-1607-451A-8AE1-29D481E4C465_1_105_c.jpeg](/proxy/?url=https://content.instructables.com/FA6/CWK8/LEJZ373X/FA6CWK8LEJZ373X.jpg&filename=C99928AF-1607-451A-8AE1-29D481E4C465_1_105_c.jpeg)
![IMG_0148.jpeg](/proxy/?url=https://content.instructables.com/FJW/RD19/LEJZ374K/FJWRD19LEJZ374K.jpg&filename=IMG_0148.jpeg)
![IMG_0149.jpeg](/proxy/?url=https://content.instructables.com/F8U/WDIN/LEJZ374L/F8UWDINLEJZ374L.jpg&filename=IMG_0149.jpeg)
![IMG_0150.jpeg](/proxy/?url=https://content.instructables.com/FS2/APD8/LEJZ374M/FS2APD8LEJZ374M.jpg&filename=IMG_0150.jpeg)
![IMG_0155.jpeg](/proxy/?url=https://content.instructables.com/F8I/IXCU/LEJZ374R/F8IIXCULEJZ374R.jpg&filename=IMG_0155.jpeg)
![IMG_0154.jpeg](/proxy/?url=https://content.instructables.com/FLB/WPAD/LEJZ374Q/FLBWPADLEJZ374Q.jpg&filename=IMG_0154.jpeg)
![IMG_0170.jpeg](/proxy/?url=https://content.instructables.com/FMQ/4FJL/LELEIGAF/FMQ4FJLLELEIGAF.jpg&filename=IMG_0170.jpeg)
![IMG_0172.jpeg](/proxy/?url=https://content.instructables.com/FFF/XTOE/LELEIGAG/FFFXTOELELEIGAG.jpg&filename=IMG_0172.jpeg)
![IMG_0169.jpeg](/proxy/?url=https://content.instructables.com/FO2/LE4O/LELEIGC8/FO2LE4OLELEIGC8.jpg&filename=IMG_0169.jpeg)

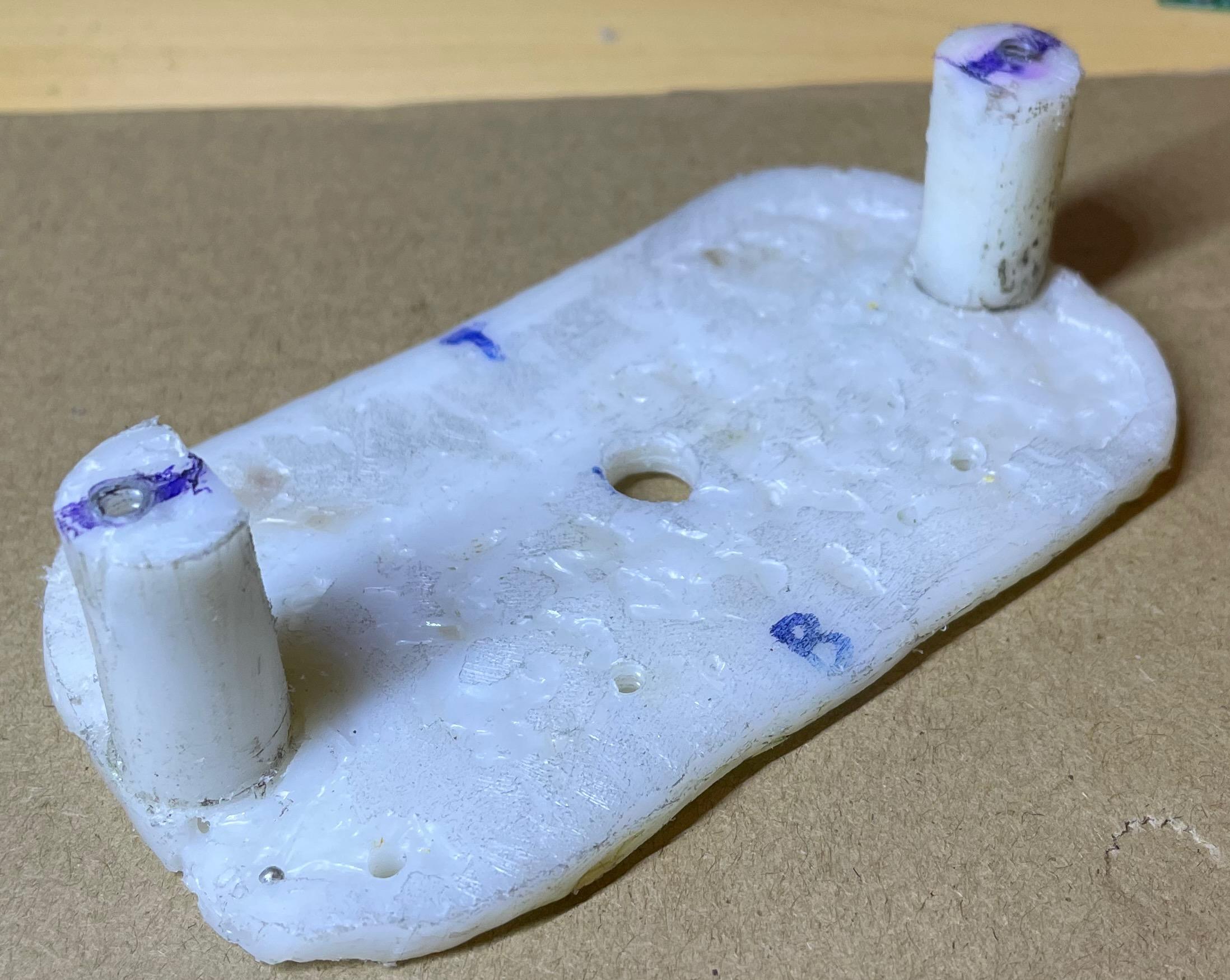

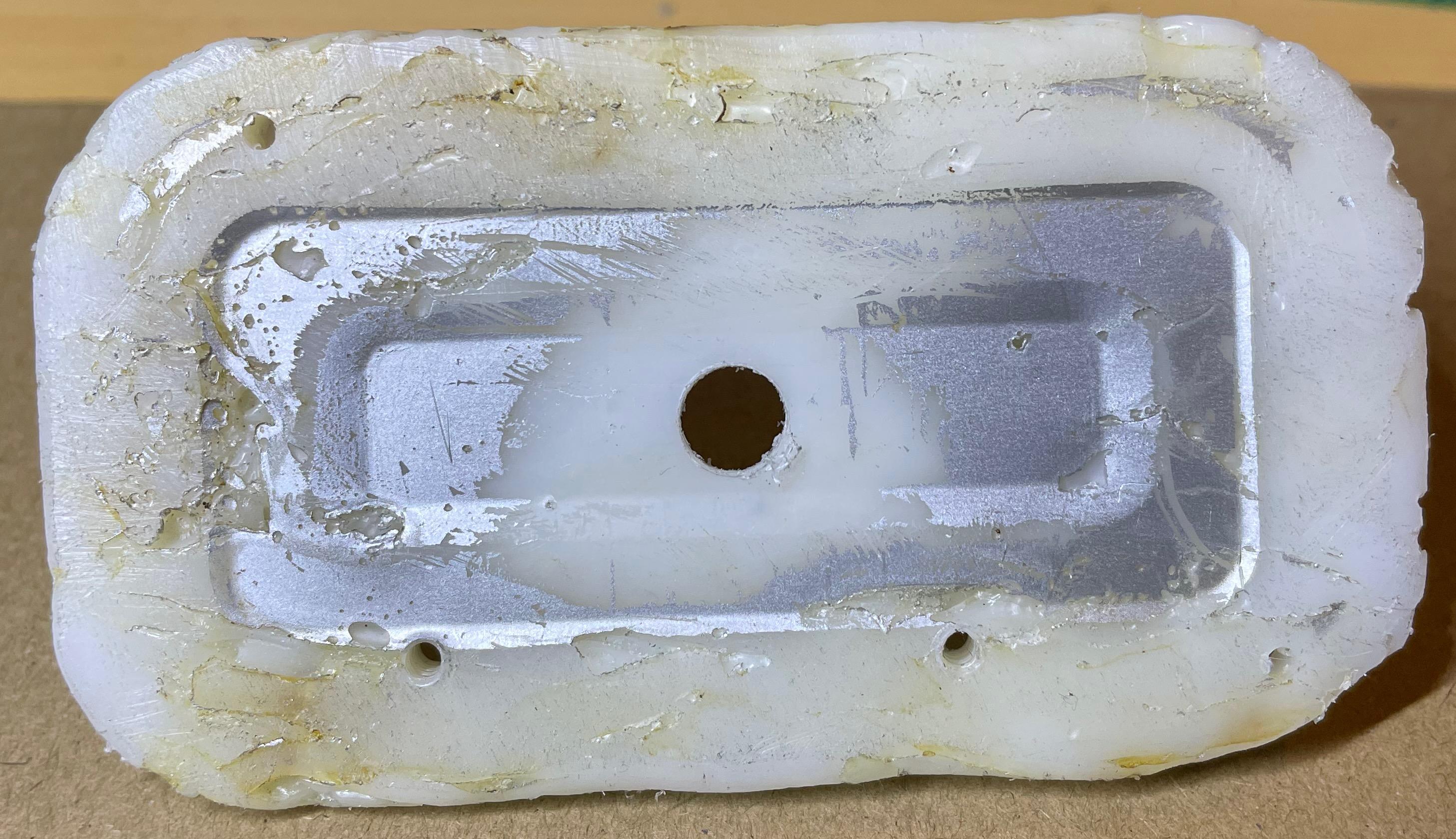

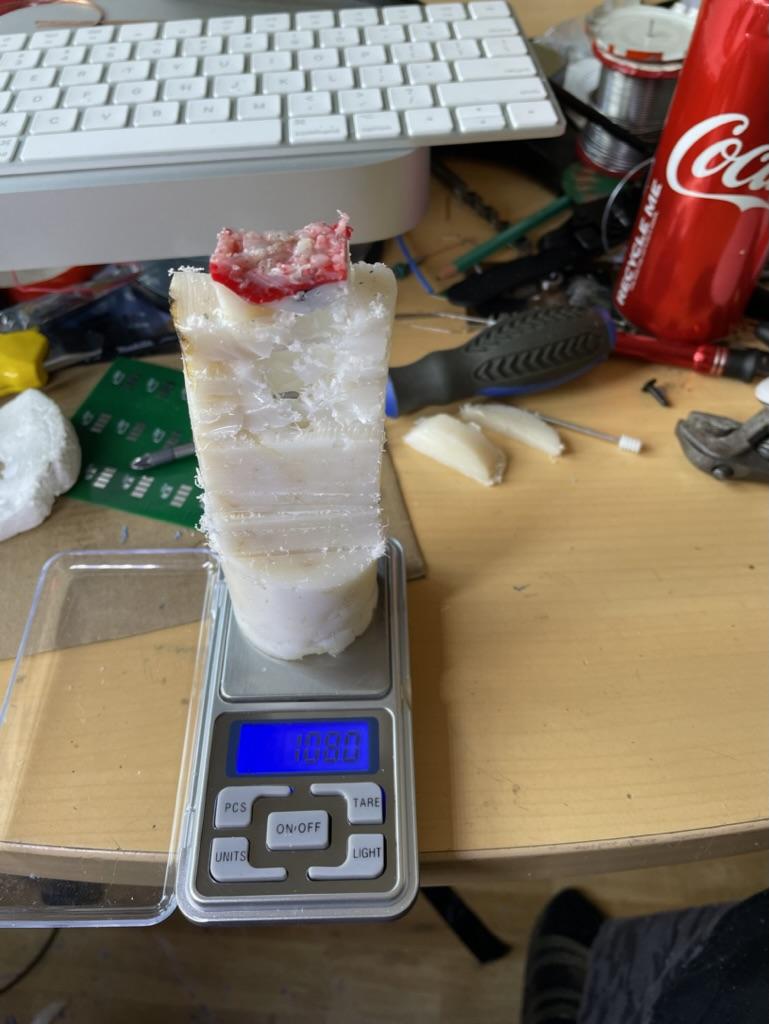

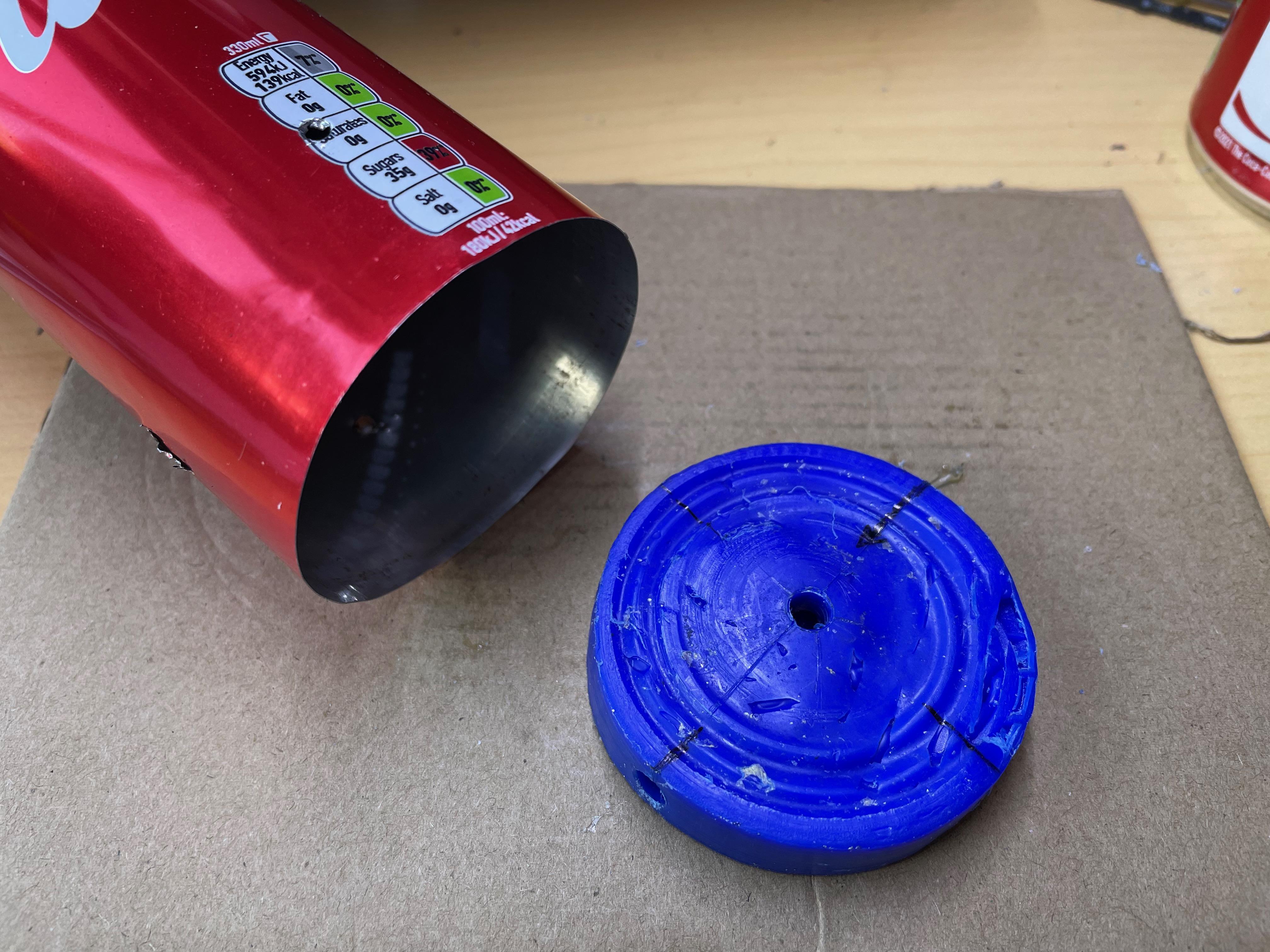

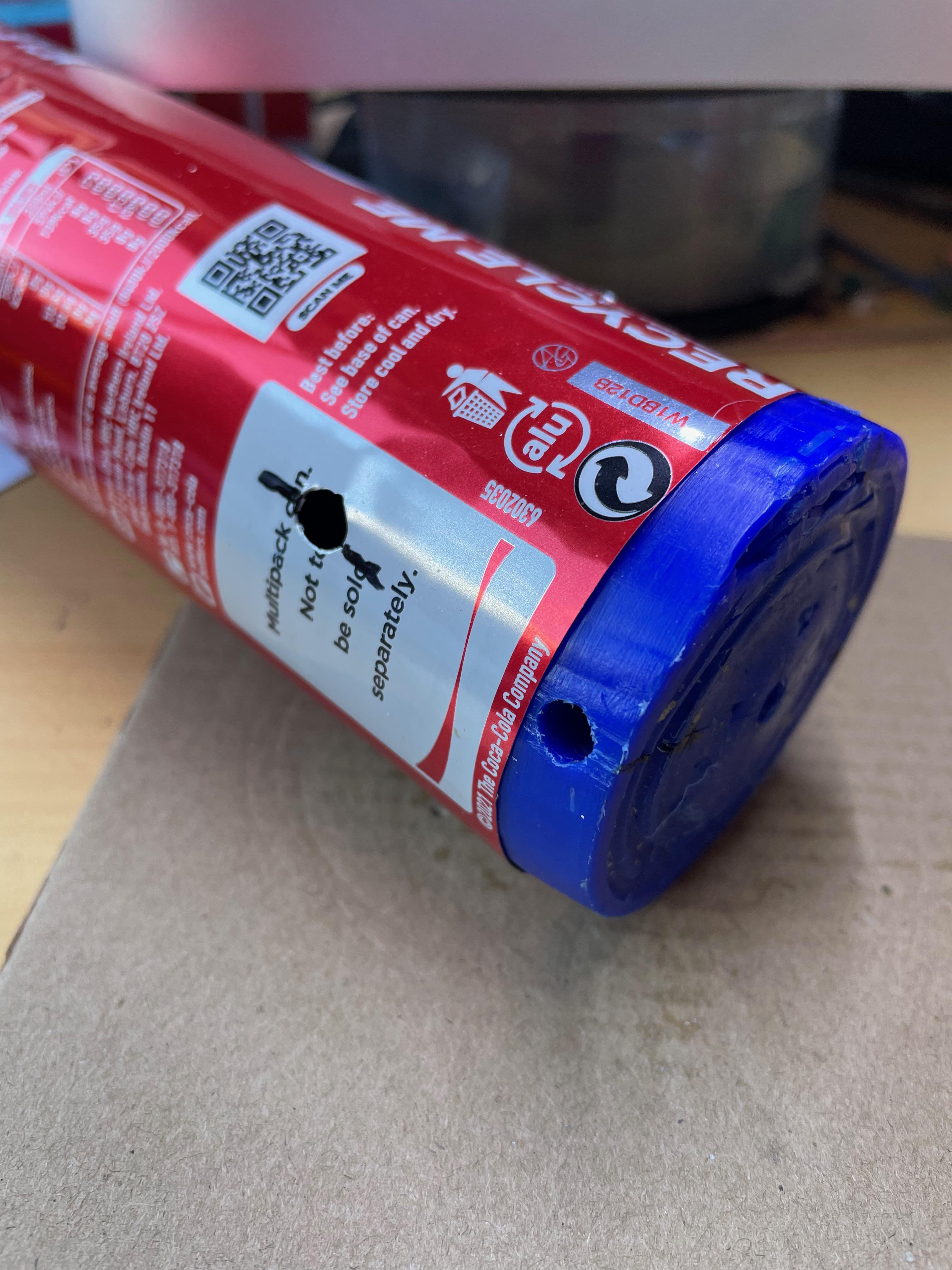

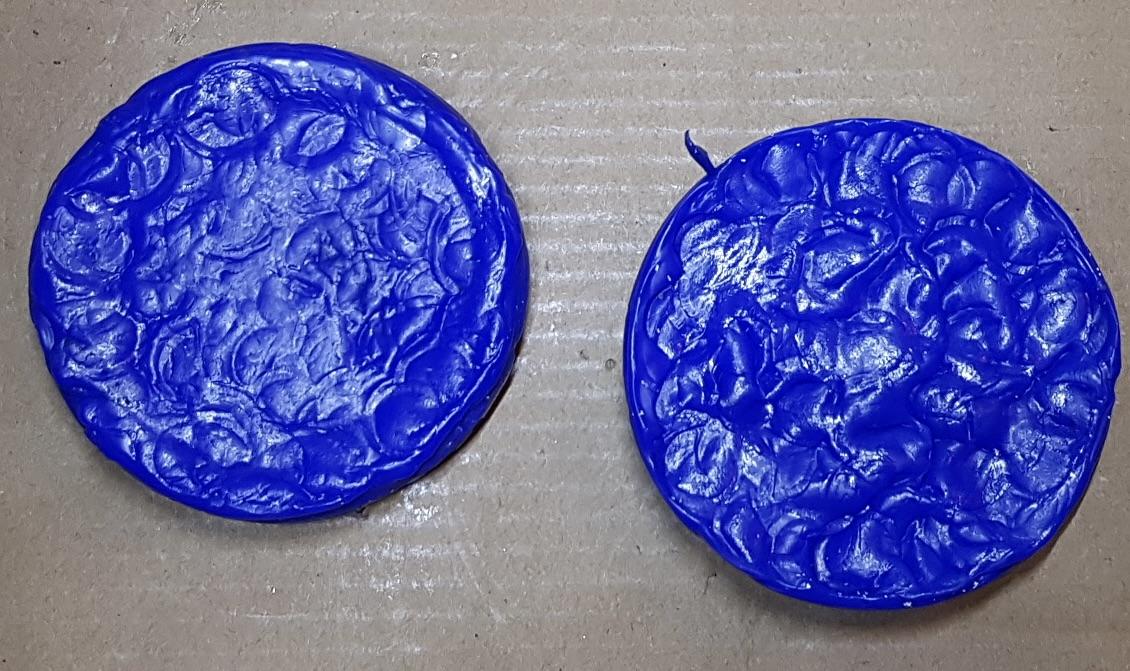

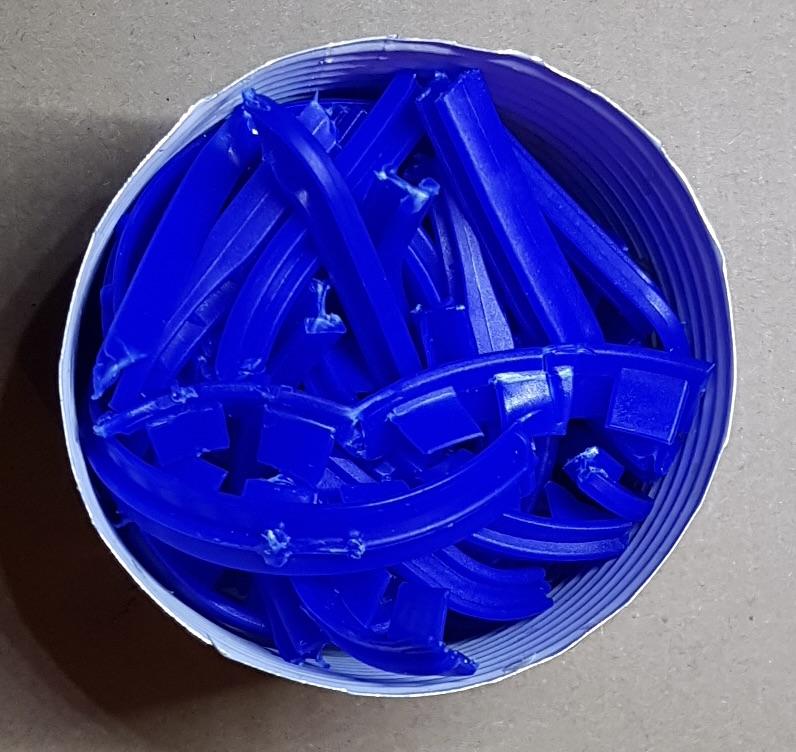

Cut the plastic into small pieces and melt them. I don't have 3d printer I used this method instead. I made 2 discs for supporting the hands and made a fixture and counterweight from melted plastic.

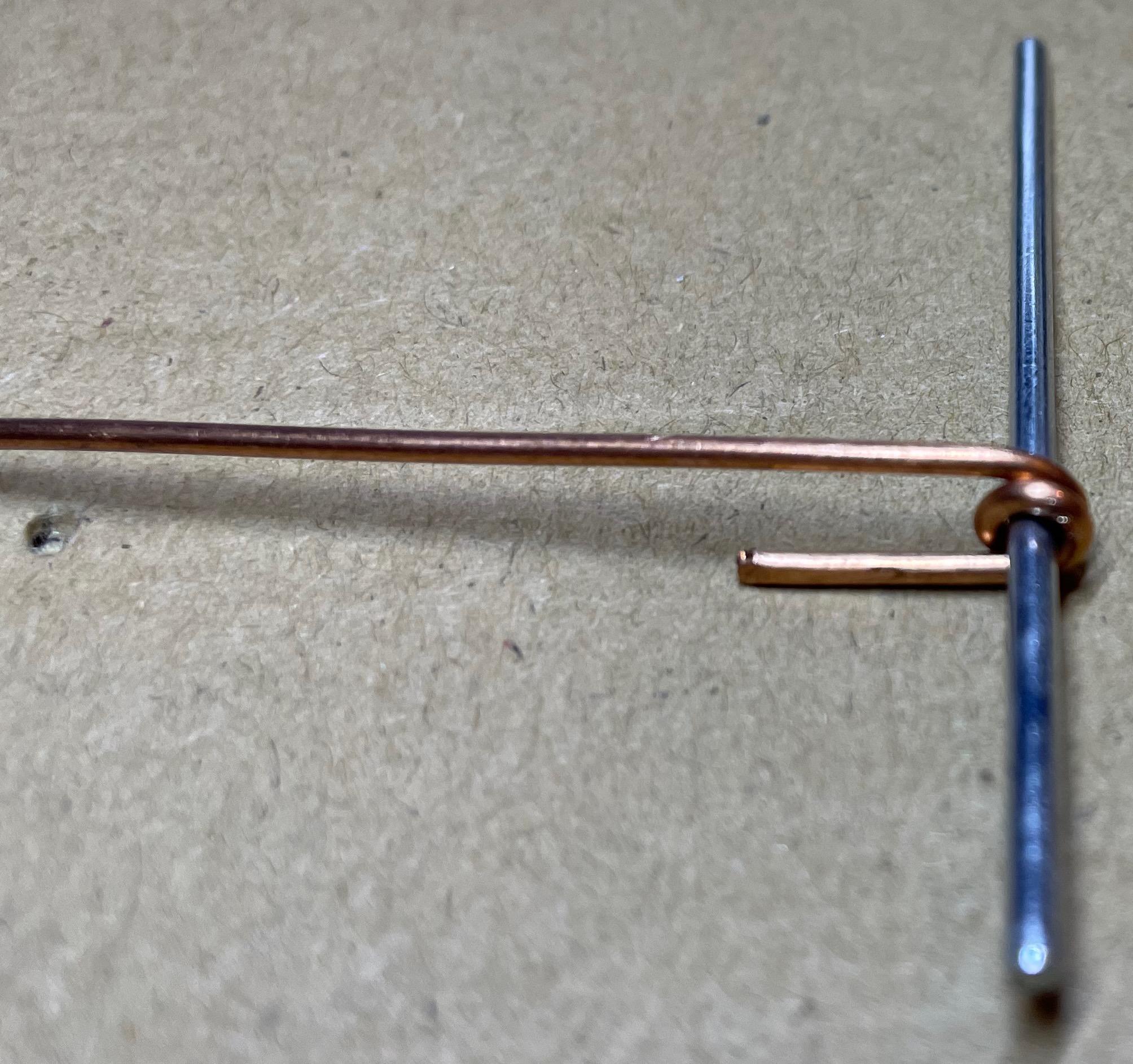

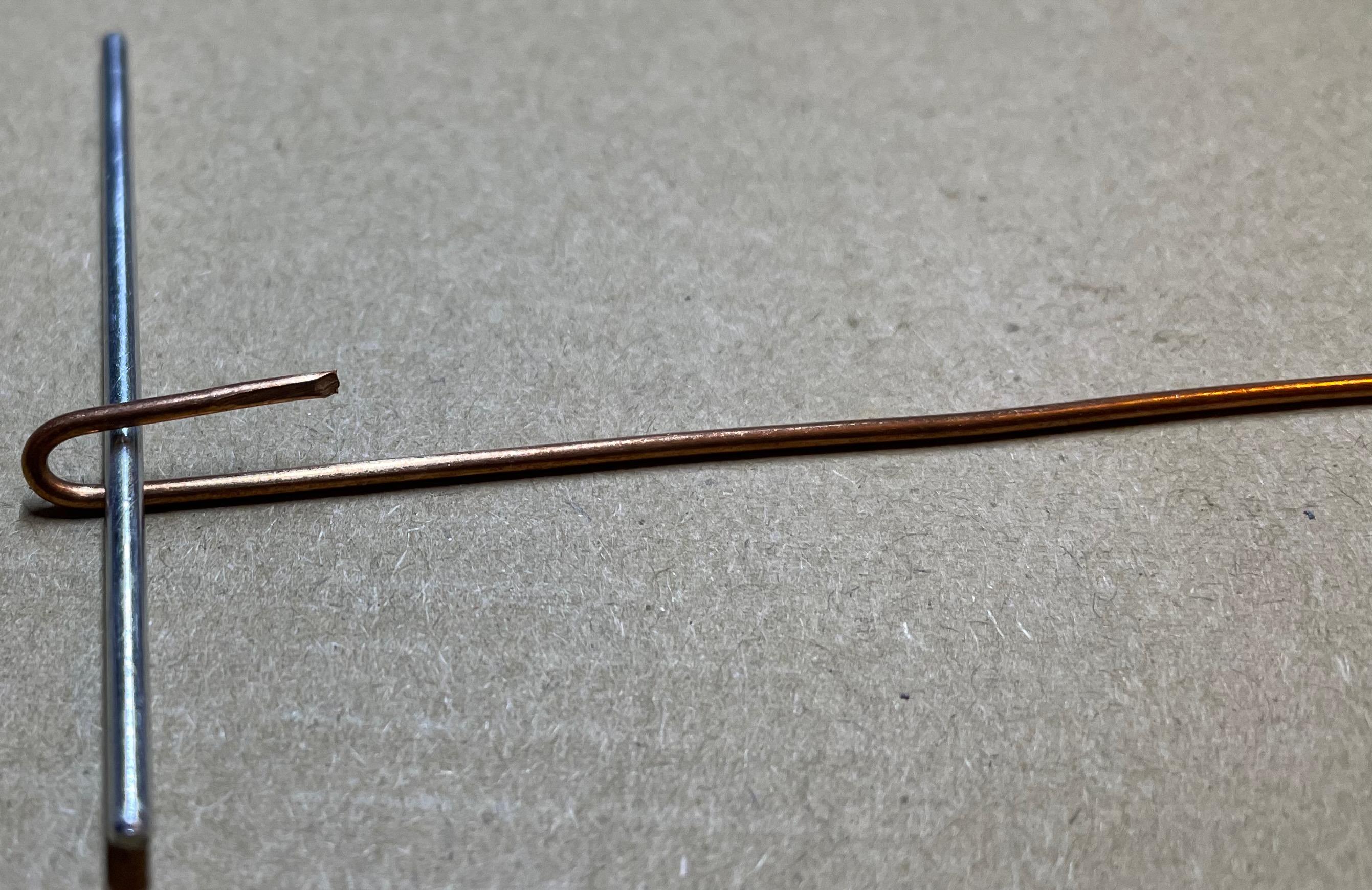

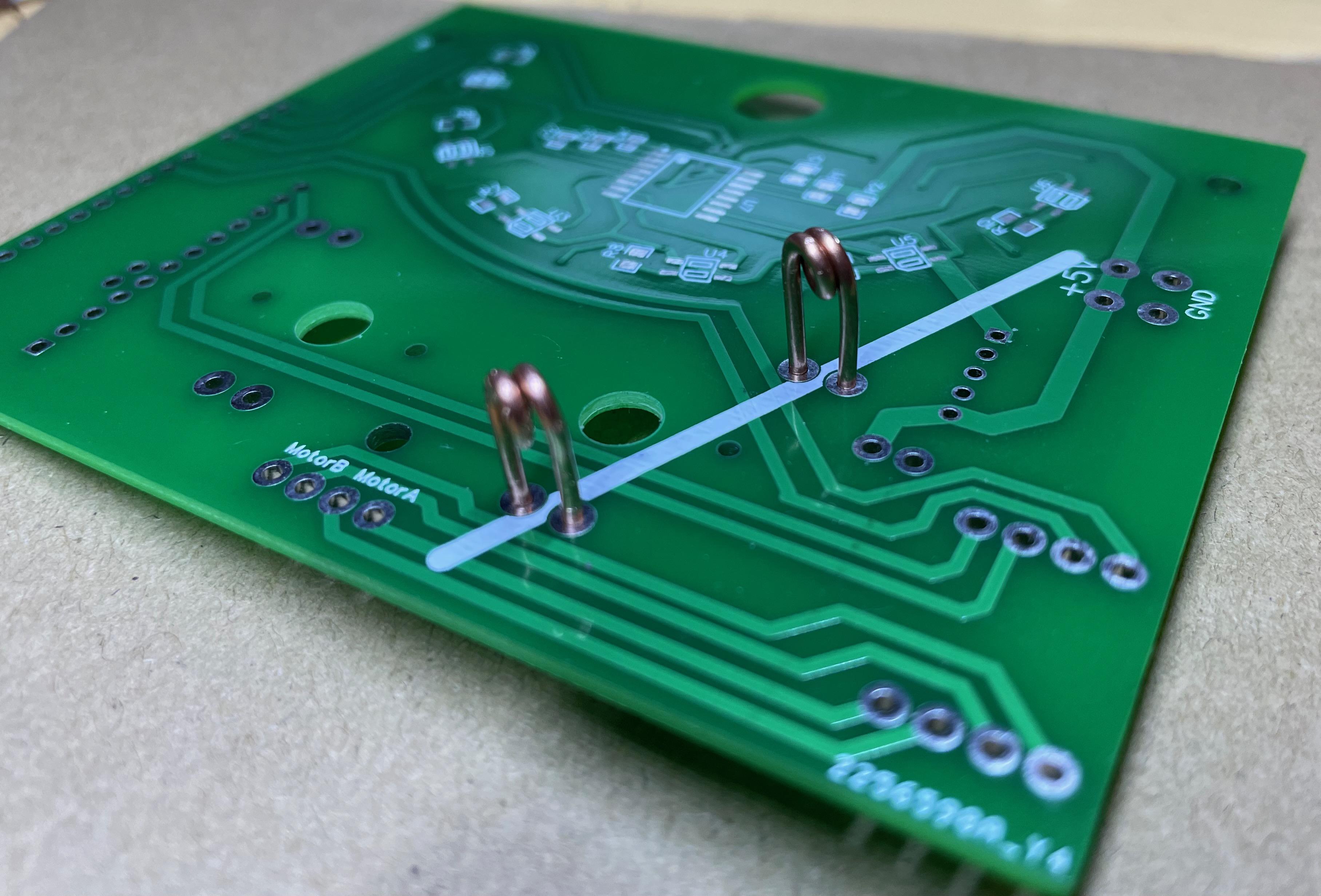

Some Ideas for Mechanical Things
![IMG_0129.jpeg](/proxy/?url=https://content.instructables.com/FGQ/Q6D6/LEJZ3743/FGQQ6D6LEJZ3743.jpg&filename=IMG_0129.jpeg)
![IMG_0130.jpeg](/proxy/?url=https://content.instructables.com/FSC/G3YA/LEJZ3744/FSCG3YALEJZ3744.jpg&filename=IMG_0130.jpeg)
![IMG_0131.jpeg](/proxy/?url=https://content.instructables.com/FOJ/I2OA/LEJZ374U/FOJI2OALEJZ374U.jpg&filename=IMG_0131.jpeg)
![IMG_0134.jpeg](/proxy/?url=https://content.instructables.com/F6L/HEV7/LEJZ3746/F6LHEV7LEJZ3746.jpg&filename=IMG_0134.jpeg)
![IMG_0133.jpeg](/proxy/?url=https://content.instructables.com/F1D/1PDJ/LEJZ3745/F1D1PDJLEJZ3745.jpg&filename=IMG_0133.jpeg)
![IMG_0132.jpeg](/proxy/?url=https://content.instructables.com/FON/AZ00/LEJZ374V/FONAZ00LEJZ374V.jpg&filename=IMG_0132.jpeg)
![IMG_0135.jpeg](/proxy/?url=https://content.instructables.com/FCU/P3AA/LEJZ3747/FCUP3AALEJZ3747.jpg&filename=IMG_0135.jpeg)
![IMG_0142.jpeg](/proxy/?url=https://content.instructables.com/FY1/O99Z/LEJZ374E/FY1O99ZLEJZ374E.jpg&filename=IMG_0142.jpeg)
![IMG_0143.jpeg](/proxy/?url=https://content.instructables.com/F53/CID6/LEJZ374F/F53CID6LEJZ374F.jpg&filename=IMG_0143.jpeg)
![IMG_0144.jpeg](/proxy/?url=https://content.instructables.com/FSF/OO96/LEJZ374G/FSFOO96LEJZ374G.jpg&filename=IMG_0144.jpeg)
![IMG_0146.jpeg](/proxy/?url=https://content.instructables.com/FJI/ONH9/LEJZ374I/FJIONH9LEJZ374I.jpg&filename=IMG_0146.jpeg)
![IMG_0147.jpeg](/proxy/?url=https://content.instructables.com/FQ1/3LLR/LEJZ374J/FQ13LLRLEJZ374J.jpg&filename=IMG_0147.jpeg)
![IMG_0145.jpeg](/proxy/?url=https://content.instructables.com/F5D/1TGM/LEJZ374H/F5D1TGMLEJZ374H.jpg&filename=IMG_0145.jpeg)
Electronics
![IMG_0139.jpeg](/proxy/?url=https://content.instructables.com/FD5/YUBH/LEJZ374B/FD5YUBHLEJZ374B.jpg&filename=IMG_0139.jpeg)

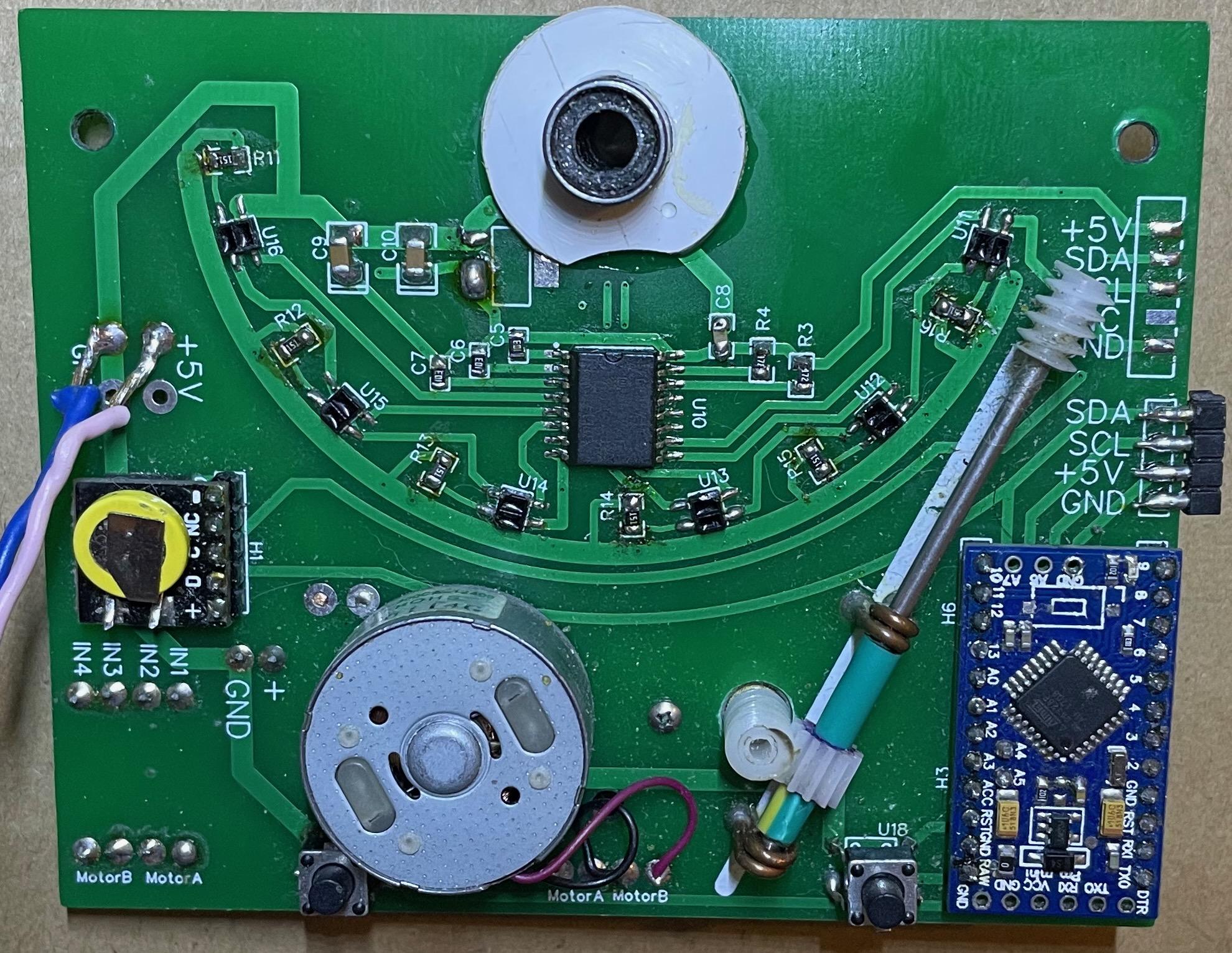

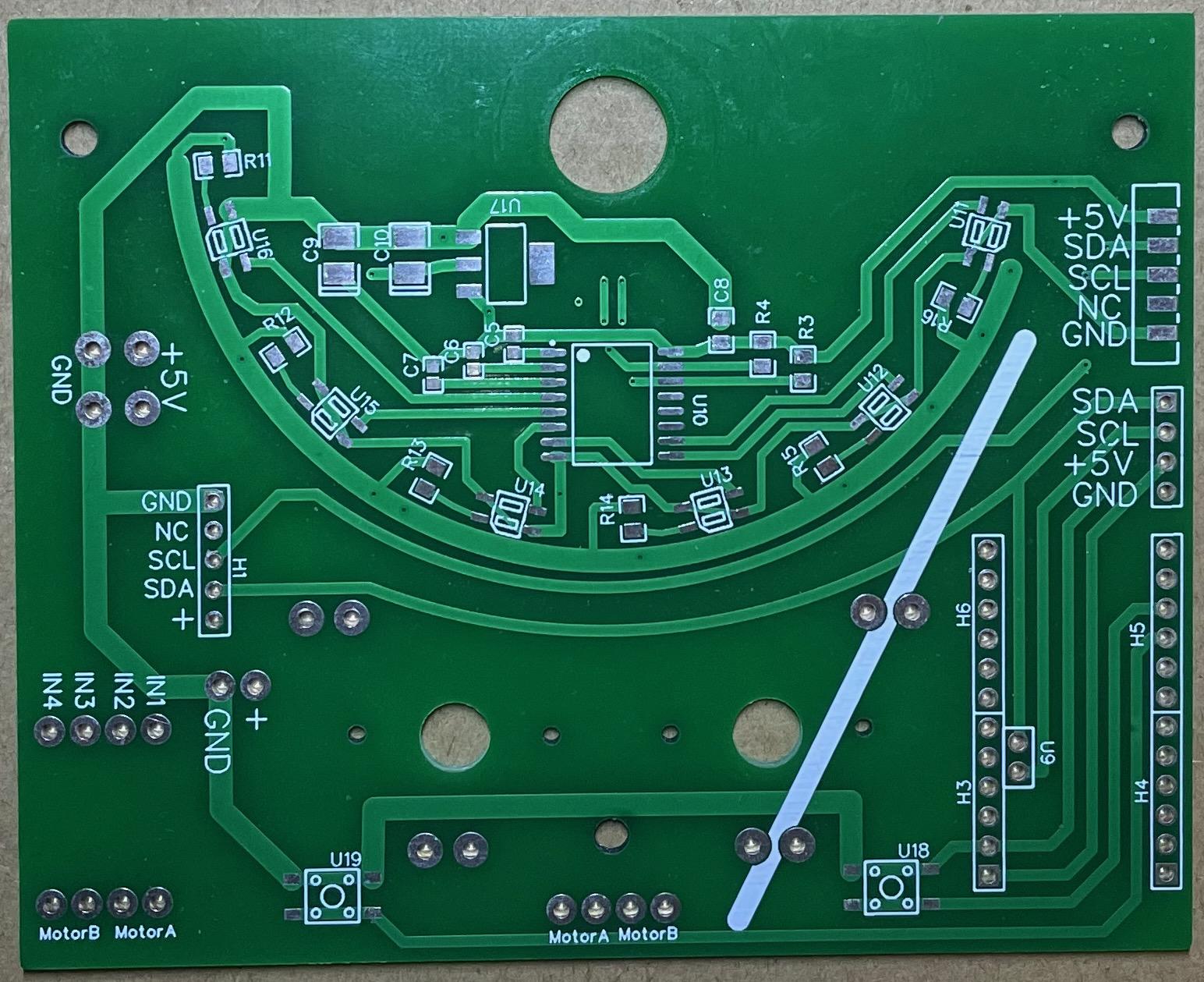

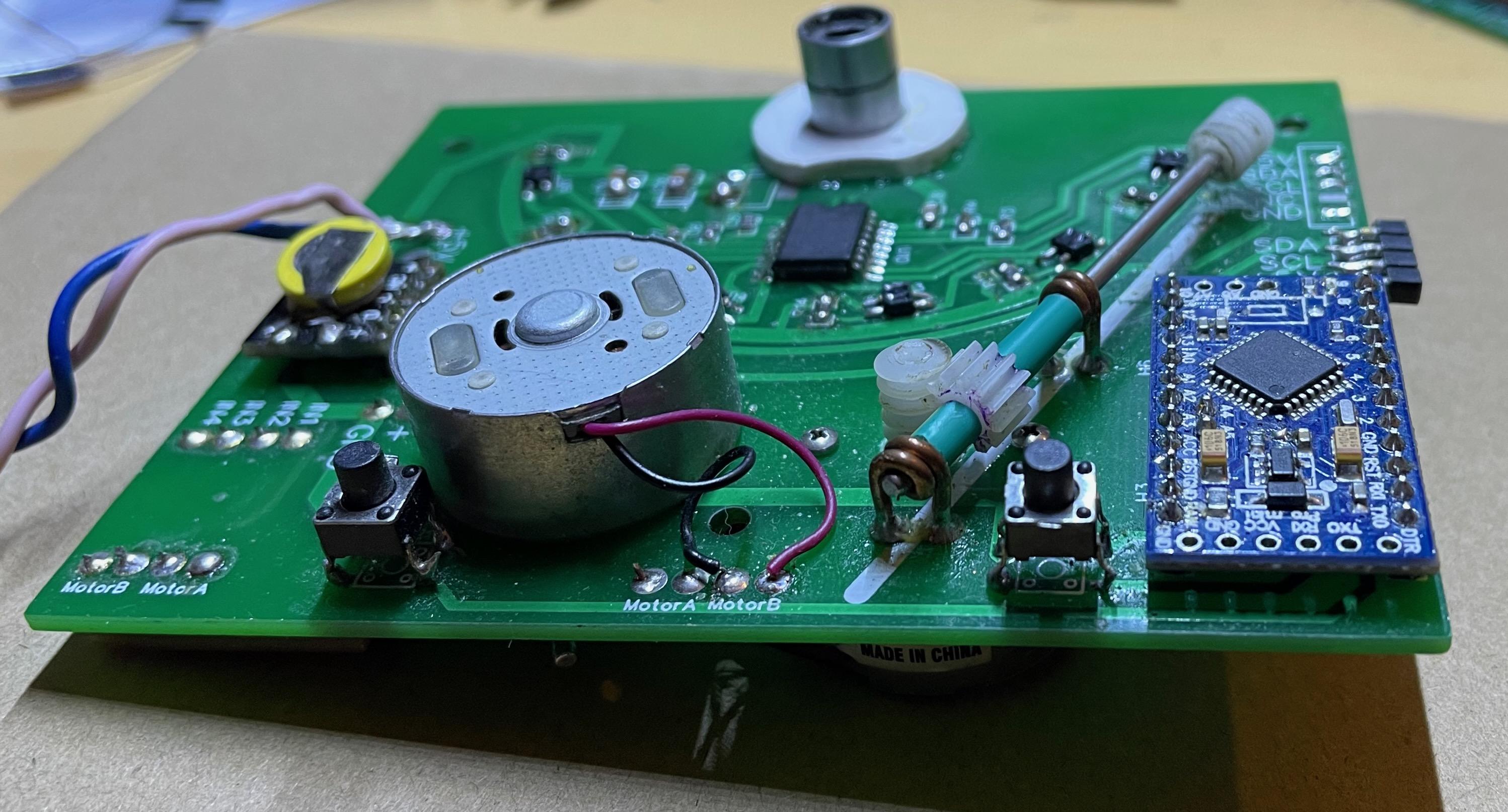

An Arduino mini controls the 2 motor controllers and processes data from 16 opto sensors to calculate hands positions.
BOM
![30914FEA-59DD-48BC-B688-B5DD9B0169BD_1_102_o.jpeg](/proxy/?url=https://content.instructables.com/FXE/OXKK/LEJZ373Z/FXEOXKKLEJZ373Z.jpg&filename=30914FEA-59DD-48BC-B688-B5DD9B0169BD_1_102_o.jpeg)
![IMG_0136.jpeg](/proxy/?url=https://content.instructables.com/FCZ/EUBV/LEJZ3748/FCZEUBVLEJZ3748.jpg&filename=IMG_0136.jpeg)
Arduino Mini
2 DC motor driver modules.
DS3231 RTC module
0.91 Inch OLED Module

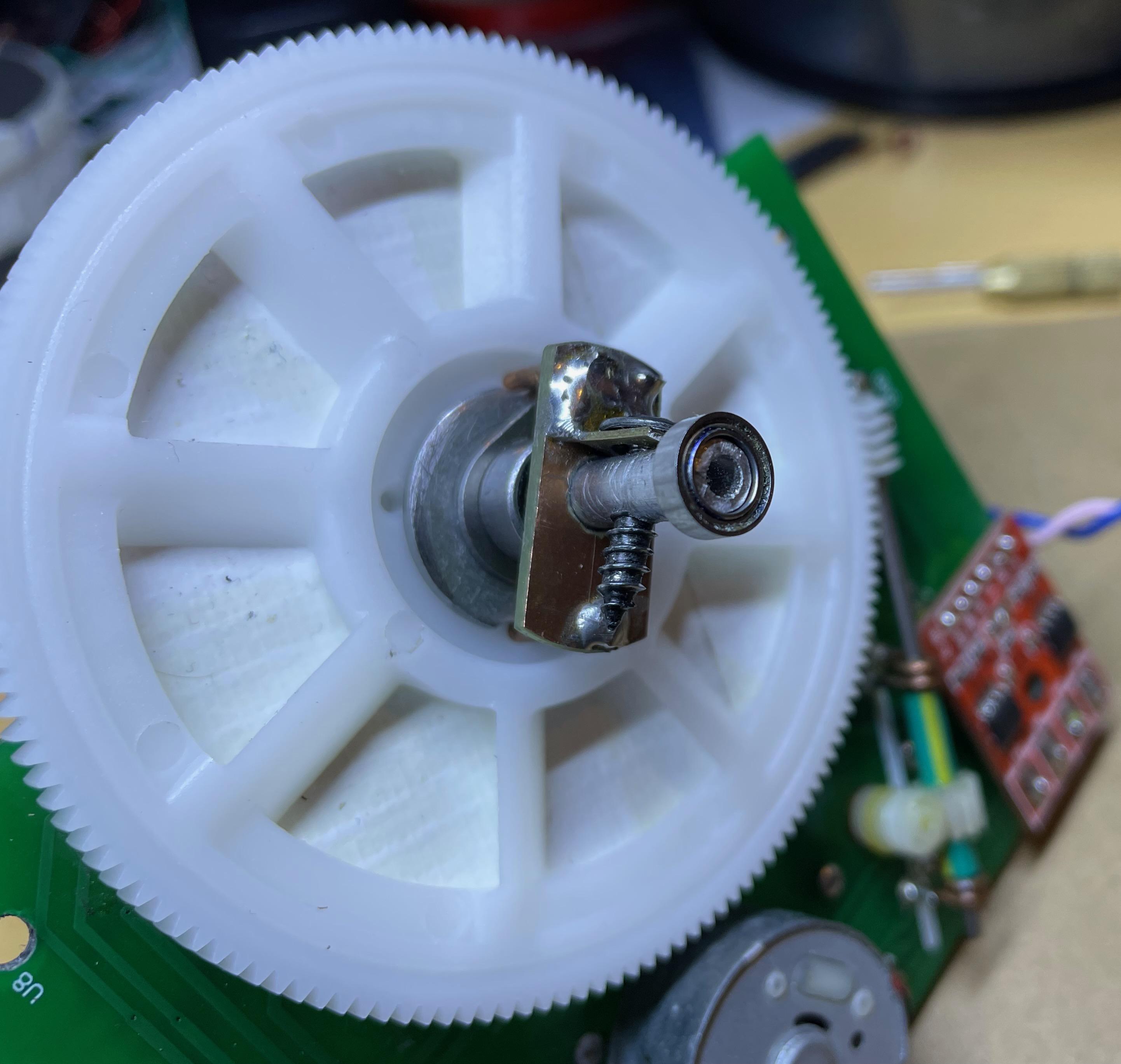

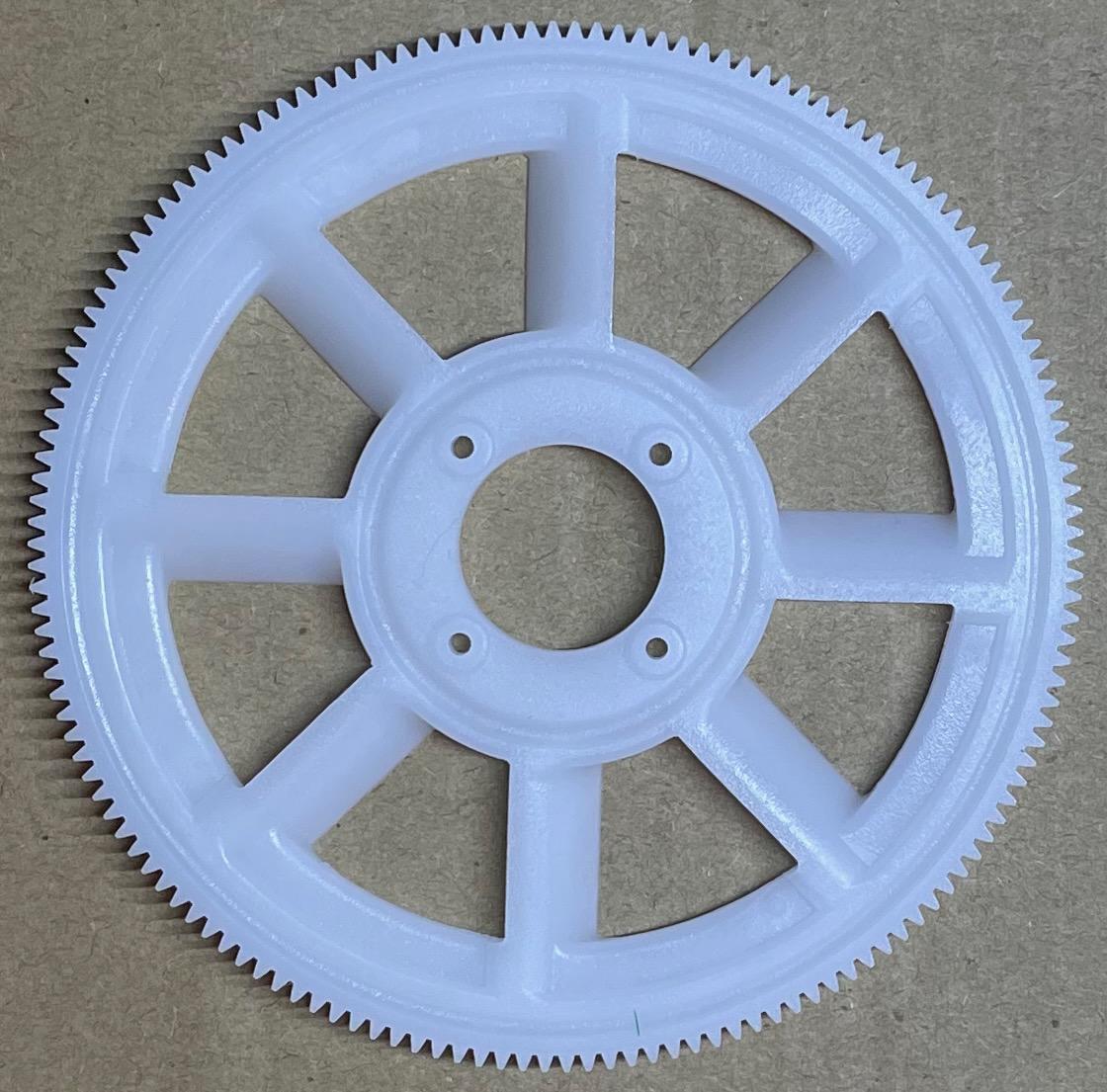

The main gears are: Main Drive Gear 150T for TREX 450 SE V2 V3 PRO Helicopter,
F6700-2Z Flanged Deep Groove Ball Bearings.
2MM x 60MM Toy Model Iron Shaft

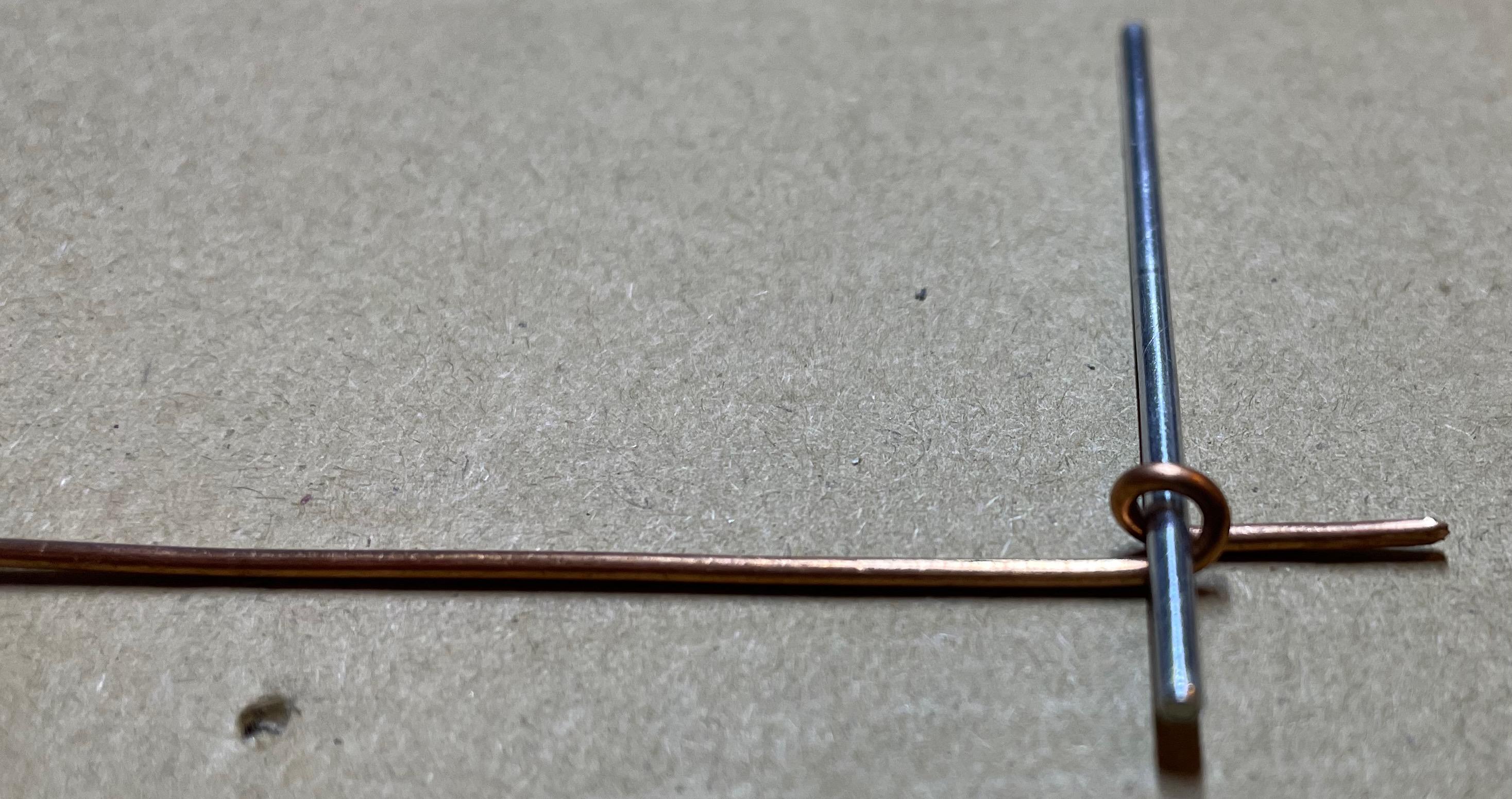

A piece of 1.3mm diameter copper wire.
3V DC motor.
