BOX REPRESENTATIVE OF WOLVES

Hola chicos, espero que todos estén bien, hoy les presento una atractiva caja con diseños representativos de lobos para aquellas personas que aman a este majestuoso animal, además de enseñarles todo el procedimiento de diseño y producción de manera didáctica al alcance de todos, adquiriendo esto producto en tus manos.

Para su elaboración se deben tener en cuenta los siguientes materiales:

Hardware:

-Una PC (con capacidad para procesar Fusion 360 y RDworks)

-Un ratón

-Un teclado

-Un monitor

-Grabador láser (si no lo tienes, puedes enviárselo a alguien que lo tenga para grabar).

Software:

-Fusión 360

-RDworks

Fusion 360 es un software de modelado 3D CAD, CAM y PCB basado en la nube para el diseño y la fabricación de productos. Diseña y proyecta productos para asegurar su ajuste, estética, forma y función.

CREA UN NUEVO PROYECTO Y MESA DE TRABAJO:

Abra el programa de fusión 360, seleccione un nuevo proyecto, titulándolo a su gusto, en el proyecto nombrado seleccione guardar, nombrándolo como Base y así poder tener una mesa de trabajo ubicada e iniciar el boceto.

Mire la guía de video si es necesario.

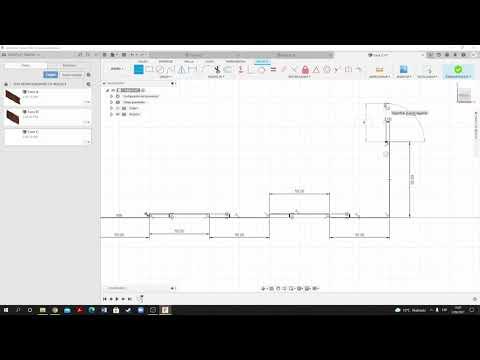

Seleccionamos bocetos y elegimos el plano del plano frontal para poder trabajarlo, usaremos las medidas al trabajar desde (50mm derecha -3mm abajo) en sentido horizontal partiendo del centro así mismo continuamos por el lado vertical con las medidas de (30 mm arriba - 3 mm izquierda - 40 mm centro, arriba), en el mismo orden que se muestra en la imagen.

Para facilitar la culminación de este proceso, solo es necesario realizar dos líneas tipo construcción seleccionadas en la paleta de bocetos en medio de los bocetos que realizamos (Horizontal y vertical), buscamos "crear" seleccionando simetría, elija un lado del boceto horizontal como Seleccione el objeto y la línea central generada desde el lado vertical del boceto como eje de simetría y al presionar aceptar reflejará todo el lado como un objeto seleccionado y de la misma manera con el otro cara repetimos el mismo proceso para cerrar el boceto y terminarlo seleccionando terminar boceto.

A continuación, en la barra de herramientas seleccionamos extruir y generar un grosor de 3 mm.

Finalmente buscamos la opción de renderizar y en apariencia buscamos la textura de madera que representará esta caja, al seleccionar esta elegimos el tipo de madera que más nos gusta y así la arrastramos a nuestro trabajo culminando el lado A de el proyecto.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

Seleccionamos un nuevo diseño guardándolo como Cara B , luego bocetamos y elegimos el plano del plano frontal para poder trabajarlo, usaremos las medidas al trabajar desde (60mm derecha -3mm abajo) en sentido horizontal partiendo de del centro igualmente continuamos por el lado vertical con las medidas de (30 mm arriba - 3 mm derecha - 40 mm centro, arriba), en el mismo orden que se muestra en la imagen.

Para facilitar la culminación de este proceso, solo es necesario realizar dos líneas tipo construcción seleccionadas en la paleta de bocetos en medio de los bocetos que realizamos (Horizontal y vertical), buscamos "crear" seleccionando simetría, escogemos una lado del boceto horizontal como Seleccione el objeto y la línea central generada desde el lado vertical del boceto como eje de simetría y al presionar aceptar reflejará todo el lado como un objeto seleccionado y de la misma manera con la otra cara que Repita el mismo proceso para cerrar el boceto y finalizarlo seleccionando terminar boceto.

A continuación, en la barra de herramientas seleccionamos extruir y generar un grosor de 3 mm.

Finalmente buscamos la opción de renderizar y en apariencia buscamos la textura de madera que representará esta caja, al seleccionar esta elegimos el mismo tipo de madera elegido en la cara A y así lo arrastramos a nuestro trabajo culminando la cara B de la proyecto.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

Seleccionamos un nuevo diseño guardándolo como Cara C , luego bocetamos y elegimos el plano del plano frontal para poder trabajarlo, usaremos las medidas al trabajar desde (50mm derecha -3mm arriba) en sentido horizontal partiendo del centro igualmente continuamos por el lado vertical con las medidas de (63 mm arriba - 3 mm izquierda - 60 mm centro, arriba), en el mismo orden que se muestra en la imagen.

Para facilitar la culminación de este proceso, solo es necesario realizar dos líneas tipo construcción seleccionado en la paleta de bocetos en medio de los bocetos que realizamos (Horizontal y vertical), buscamos "crear" seleccionando simetría, elija un lado del boceto horizontal como seleccione el objeto y la línea central generada desde el lado vertical del boceto como el eje de simetría y al presionar aceptar reflejará todo el lado como un objeto seleccionado y de la misma manera con el otro cara que Repita el mismo proceso para cerrar el boceto y terminarlo seleccionando terminar boceto.

A continuación, en la barra de herramientas seleccionamos extruir y generar un grosor de 3 mm.

Finalmente buscamos la opción de renderizar y en apariencia buscamos la textura de madera que representará esta caja, al seleccionar esta elegimos el mismo tipo de madera elegido en la cara A y B, así lo arrastramos a nuestro trabajo culminando la cara C del proyecto.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

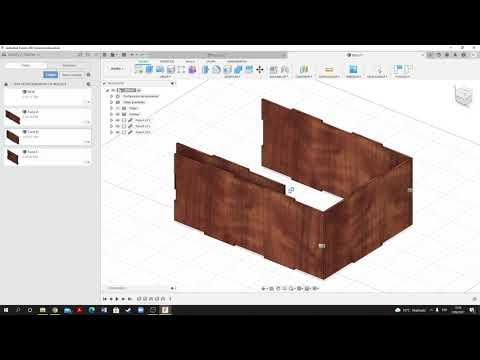

Crearemos un nuevo diseño al que llamaremos caja, en esta mesa de trabajo seleccionaremos la cara A y la insertaremos en el diseño actual así como la cara B rotándolas (verticalmente) en la posición conveniente que se muestra en el video guía.

En montaje seleccionaremos Unión (J) e instintivamente seleccionaremos los centros laterales de estas dos caras a encajar y pulsamos aceptar, de igual forma repetimos el proceso con el lado opuesto para encajar las dos caras restantes, obteniendo los muros de nuestras cajas.

Luego insertamos dos veces la cara C girándolas horizontalmente, así mismo seleccionamos Ensamblaje - unión (J) , Finalmente ensamblamos una cara en la parte superior como tapa y la otra en la parte inferior como base de nuestra caja.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

Descargamos imágenes de lobos que más nos gustan pero en formato DXF .

Seleccionamos nuestra cara A en la que irá nuestra imagen y seleccionamos boceto luego lienzo - insertar de mi equipo buscando una de las imágenes previamente guardadas, aceptamos. Seleccionamos la cara A luego posicionamos la imagen en el lugar deseado aceptando o presionando entender.

Como estábamos en un boceto, seleccionamos Spline Adjustment Point , luego también delimitamos todo el contorno, si lo deseamos podemos agregar más imágenes en la misma cara más el texto.

Terminando por terminar el boceto y yendo a otras caras para hacer más diseños.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

Seleccionamos la cara en la que queremos agregar texto seleccionando crear - texto y elegimos dónde queremos poner el texto seleccionando el área.
Podemos elegir la fuente, tamaño y formato que más nos guste en la pestaña de texto, terminando con el boceto final. Podemos añadir 1 mm de profundidad a todos los diseños con opción de extrusión y textos para hacerlos más notorios.

Finalmente cada cara trabajada pasamos al cuadro principal y aparece un icono que nos permitirá actualizar todo lo guardado de las otras caras.

No olvide guardar siempre su progreso.

Mire la guía de video si es necesario.

Al finalizar el proyecto en Fusion 360 seleccionaremos la cara A y en los bocetos seleccionamos el boceto 3 el cual indicaría todos los bocetos y con anti-click seleccionamos Guardar como DXF poniendo su nombre como se indica, así mismo con todas las caras repetimos el mismo proceso.
Abrimos RDWORK para preparar nuestro proyecto para la impresora láser, con la aplicación abierta seleccionamos Archivos - Importar y buscamos la cara A abriéndola.

Mire la guía de video si es necesario.

Seleccionamos los diseños que por convencionalidad tendrán el color azul como grabado y el contorno con el color rojo como corte.
De esta forma, nos dirigimos al panel pinchando en corte rojo, poniendo los siguientes ajustes; velocidades (50), modo trabajo (Corte), en potencias desactivamos el 2 y en el 1 en potencia mínima (60), potencia máxima (90) terminando dando ok.

En corte azul con las siguientes configuraciones; velocidad (100), modo trabajo (Scanner), en potencias desactivamos 2 y en 1 en potencia mínima (20), potencia máxima (30) terminando dando ok. Debemos verificar que el grabado está en la primera posición y luego el corte, si no, arrastramos el corte hacia abajo así.

Al finalizar, ingresamos a la ventana de vista previa y simulamos en grabado láser, teniendo una referencia del tiempo y costo del proceso de grabado (en este proceso se coloreará todo el diseño).

Otra opción sería cambiar los diseños a verde de esta manera nos dirigimos al panel haciendo clic en Green Scanner poniendo la siguiente configuración; velocidades (100), modo trabajo (Corte), en potencias desactivamos el 2 y en el 1 en potencia mínima (5), potencia máxima (15) terminando dando ok.

Al finalizar, ingresamos a la ventana de vista previa y simulamos en grabado láser, teniendo una referencia del tiempo y costo del proceso de grabado pero más reducido (en este proceso solo se delineará el diseño).

Al final, ingresamos a la ventana de vista previa y simulamos en grabado láser, teniendo una referencia del tiempo y el costo del proceso de grabado más reducido. Para que terminemos el proyecto y puedas hacerte con esta atractiva mesa copa, gracias espero que te guste.

Mire la guía de video si es necesario.
