BIKE HANDLE FOR YOU

Diseño de un soporte de manillar de bici para una persona que perdió la mano izquierda en un accidente.

o Filamento de Smartfil PLA 100% reciclado y biodegradable, para la impresión 3D.

o 2 tornillos de sujeción. 6mmx25mm para anclar la brida.

o Acolchado adhesivo para el interior del cono

o Velcro adhesivo, para ajustar la parte proximal.

Idear la adaptación funcional. Pensar en la necesidad de la persona y posibles soluciones.

• Hacemos los primeros diseños en papel y lápiz, y los compartimos con el usuario final para acordar la mejor solución posible.
• Tomamos las medidas de la persona y de la biomecánica:
• Diámetro del brazo desde el muñón hasta el codo

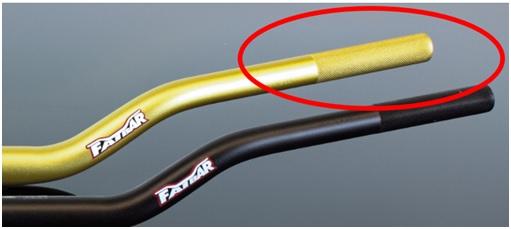

• Diámetro del manillar en el punto de inserción más probable
• Distancia desde el muñón hasta el manillar, según biomecánica y ergonomía.

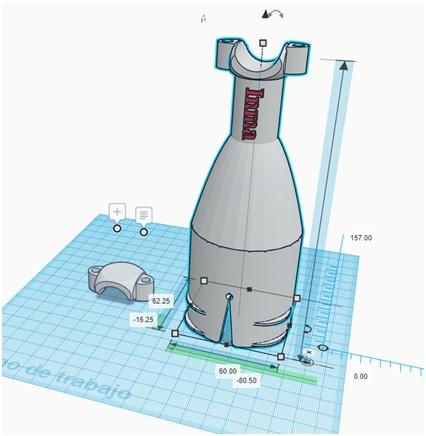

Diseñar en 3D la idea inicial, acorde a medidas y necesidades.

Se ha de procurar adecuar el espesor del sólido a los esfuerzos que tendrá que soportar la adaptación.

La pieza debe ser homogenea y sin bordes afilados para evitar roces con la piel.

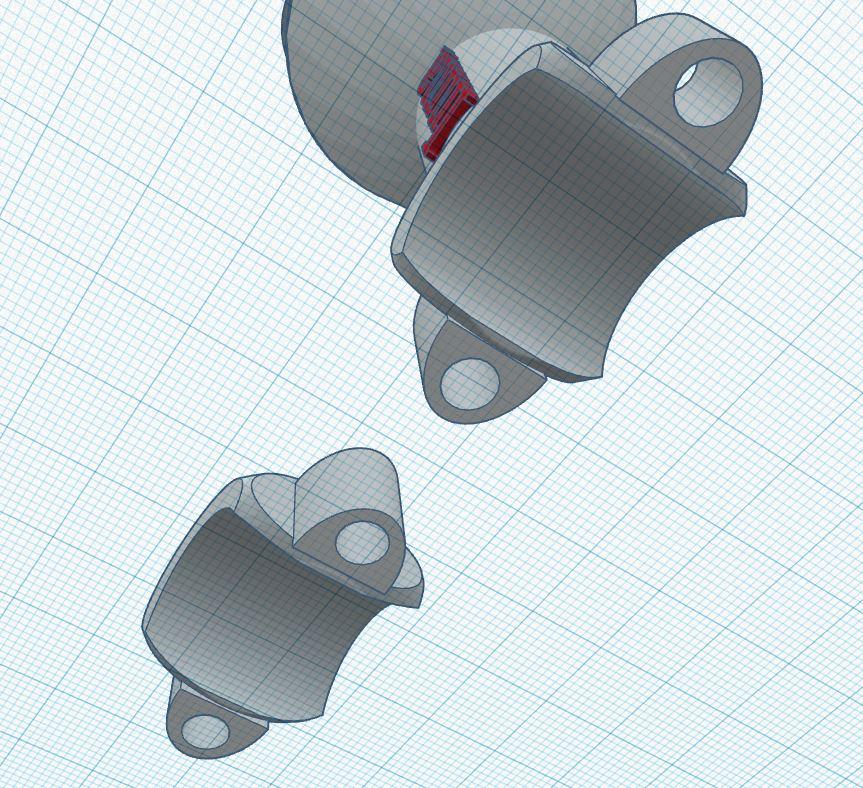

La unión de ambas parte de la brida dejará un espacio de 1mm entre ellas una vez acoplada al manillar, para permitir el apriete de los tornillos y que ajuste perfectamente al manillar

Imprimir con ayuda de impresora 3D la adaptación y verificar que cumple con las expectativas.

En este caso se vio que no las cumplía, el cilindro diseñado para sustentar el brazo de la persona es corto y podría hacerle daño, por lo que hay que rediseñar y hacerla más larga.

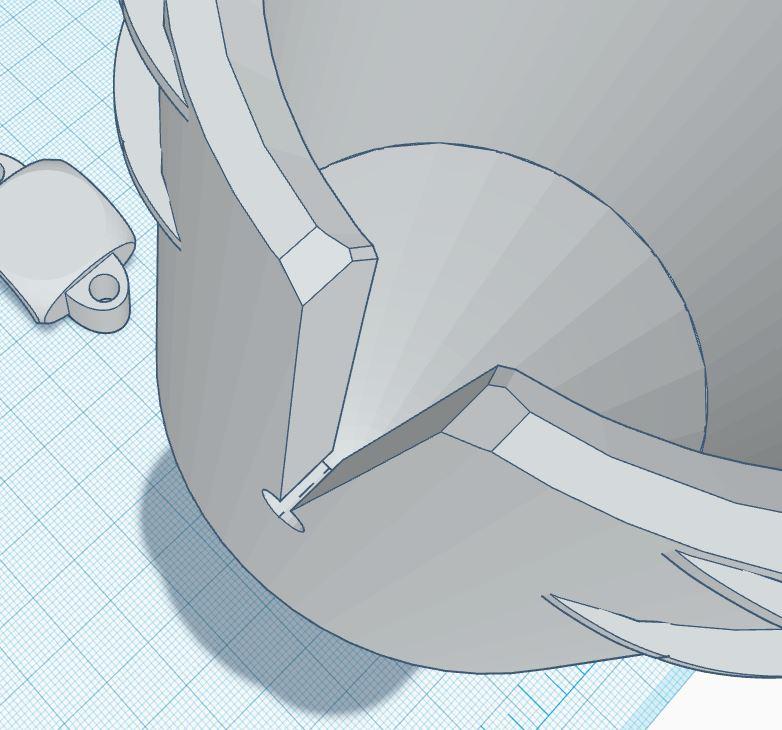

Además para mejorar el rendimiento en la impresión, debemos darle la vuelta y poner puntos de apoyo.

Por último:

• Imprimimos la versión final.
• Desmoldeamos los puntos de apoyo.
• Pulimos las superficies.
• Pegamos el acolchado.
• Pegamos el velcro.
