BASE PARA BRAZOS ROBOT
by Alvaro Abel Grados Herrera in Workshop > 3D Printing
112 Views, 0 Favorites, 0 Comments
BASE PARA BRAZOS ROBOT
![p13.3.PNG](/proxy/?url=https://content.instructables.com/F0O/1UHP/KVNTJSNH/F0O1UHPKVNTJSNH.png&filename=p13.3.PNG)
Bienvenidos a este espacio, quien les habla es alumno del curso de Fabricación Digital FIA USMP, en este instructible veremos cómo crear diseños de brazos en bases personalizadas, comencemos:
Supplies
- Autodesk Fusion 360
- Ratón Mecánico / Óptico / Láser o ratón táctil
- Windows 10 o 7
- Ultimaker Cura
CREACIÓN DEL BOCETO
![P2.PNG](/proxy/?url=https://content.instructables.com/F16/KBT0/KVNTJSRN/F16KBT0KVNTJSRN.png&filename=P2.PNG)
Abrimos el programa Fusion 360, dentro haremos clic en nuevo proyecto, le pondremos un nombre y clic en guardar para crear nuestra primera hoja de trabajo, al momento de guardar le daremos un nombre que en este caso será ¨BASE_1¨, de aquí en adelante recurrentemente guardamos para no perder nuestro avance .
CREACIÓN DEL BOCETO BASE_1
![p3.3.PNG](/proxy/?url=https://content.instructables.com/F3K/RRSC/KVNTJSRS/F3KRRSCKVNTJSRS.png&filename=p3.3.PNG)

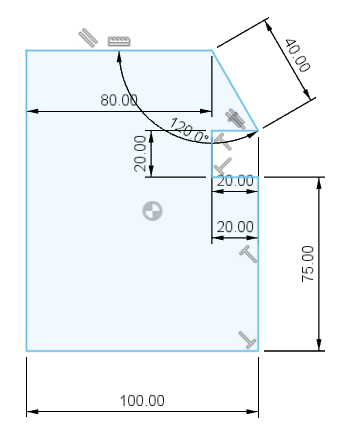

Lo primero será daremos clic en crear boceto y seleccionaremos el plano ZX, dentro de este plano seleccionamos la herramienta línea, a continuación crearemos la siguiente figura con las medidas de la imagen.
HERRAMIENTA REVOLUCIÓN
![P4.PNG](/proxy/?url=https://content.instructables.com/FTG/TU6F/KVNTJSRY/FTGTU6FKVNTJSRY.png&filename=P4.PNG)
Después de crear la figura damos clic en terminar boceto, y con la figura seleccionada elegimos la herramienta revolución, una vez hecho esto seleccionamos el que será el eje de revolución, y elegimos de tipo completa.
EMPALMES
![p5.2.PNG](/proxy/?url=https://content.instructables.com/FX0/W9AE/KVNTJSSR/FX0W9AEKVNTJSSR.png&filename=p5.2.PNG)

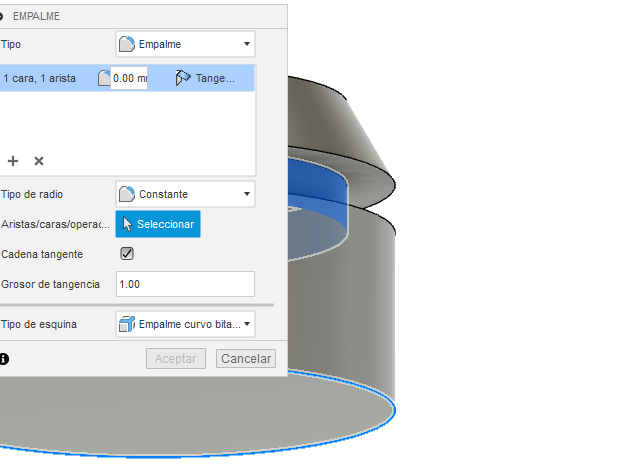

Después de formar la base proseguimos a realizar los empalmes, para esto daremos clic en la herramienta empalme y seleccionamos las esquinas de la base y ponemos las medidas superior 5, interior 10 y 10, inferior 20. Podemos dar guardar para visualizar el objeto que estamos formando.
AGUJERO 1
![p6.2.PNG](/proxy/?url=https://content.instructables.com/FD2/BJT4/KVNTJST1/FD2BJT4KVNTJST1.png&filename=p6.2.PNG)

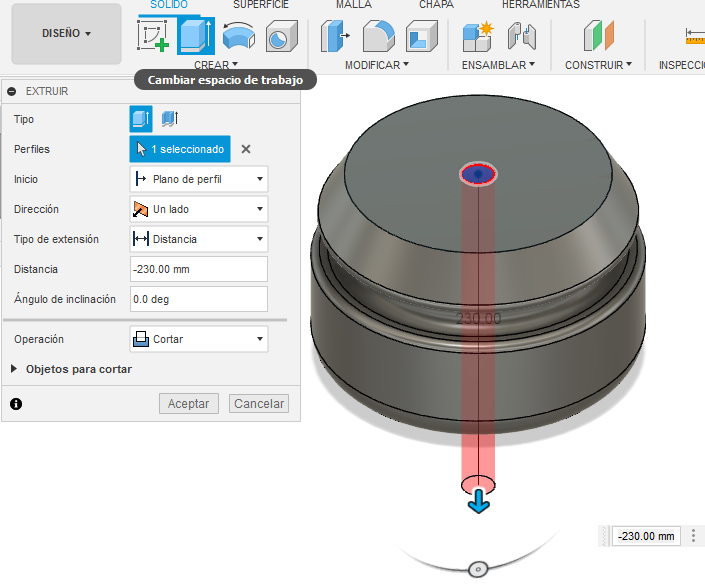

Ahora seleccionamos con clic derecho la superficie superior del objeto y clic en crear boceto, dentro de este boceto crearemos una circunferencia con la herramienta círculo de diámetro central de 20 mm, terminamos boceto y para concluir este paso se selecciona la circunferencia y clic en extruir de forma negativa hasta traspasar el objeto.
AGUJERO 2
![p7.2.PNG](/proxy/?url=https://content.instructables.com/FX3/WNT5/KVNTJSTA/FX3WNT5KVNTJSTA.png&filename=p7.2.PNG)
Repitiendo el paso 6, solo que esta vez el diámetro de la circunferencia será en la parte inferior y de 110 mm; la extrucción negativa será también de 110 mm.
PERSONALIZACIÓN
![p8.2.PNG](/proxy/?url=https://content.instructables.com/FDS/Y3NS/KVNTJSTL/FDSY3NSKVNTJSTL.png&filename=p8.2.PNG)

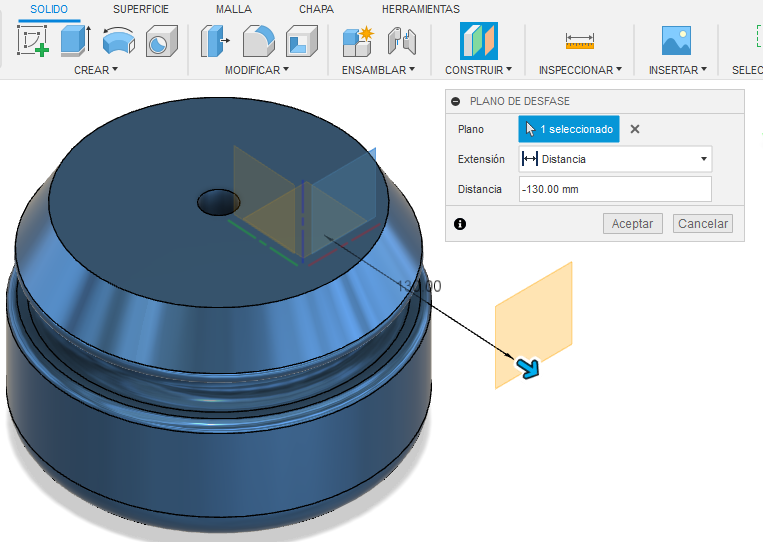

Para finalizar con la base procedemos a darle clic derecho, clic en aspecto y seleccionamos el de mayor preferencia. Después seleccionamos construir y hacer clic en plano de desfase, seleccionamos el plano paralelo al objeto y desfasamos.
TEXTO
![p9.2.PNG](/proxy/?url=https://content.instructables.com/F50/OGAW/KVNTJSTW/F50OGAWKVNTJSTW.png&filename=p9.2.PNG)

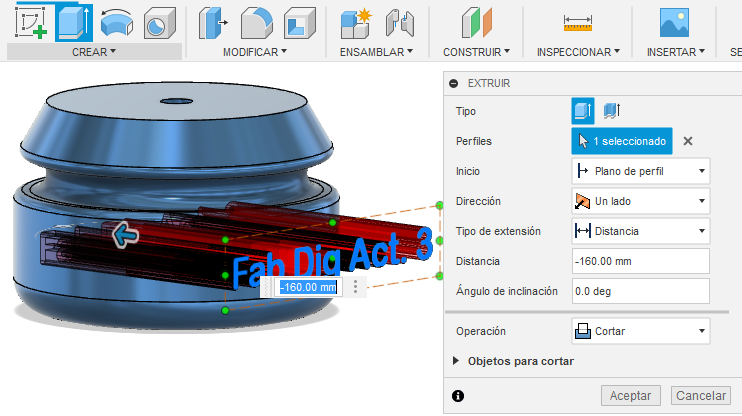

Con el plano creado en el paso anterior, dentro de damos clic en crear boceto y crear texto, escribimos el texto, y para finalizar extruimos el texto hacia el objeto.
ANILLO
![p10.2.PNG](/proxy/?url=https://content.instructables.com/FQT/TQY1/KVNTJSU8/FQTTQY1KVNTJSU8.png&filename=p10.2.PNG)
Para esto crearemos un nuevo archivo llamado anillo, dentro de un boceto en plano YX con dos circunferencias de diámetros 140 mm y 23 mm, finalizamos boceto y extruimos el anillo que queda de las circunferencias sobrepuestas 15 mm, si se desea se le da aspecto.
BRAZO
![p11.5.PNG](/proxy/?url=https://content.instructables.com/FCO/N3CN/KVNTJSUL/FCON3CNKVNTJSUL.png&filename=p11.5.PNG)
Para esto en un nuevo archivo crearemos un boceto donde dibujaremos una figura utilizando la herramienta spline, una vez terminada seleccionamos la herramienta tubería y configuramos como en la imagen.
ENSAMBLAR
![p12.2.PNG](/proxy/?url=https://content.instructables.com/FDV/94ZL/KVNTJSUZ/FDV94ZLKVNTJSUZ.png&filename=p12.2.PNG)

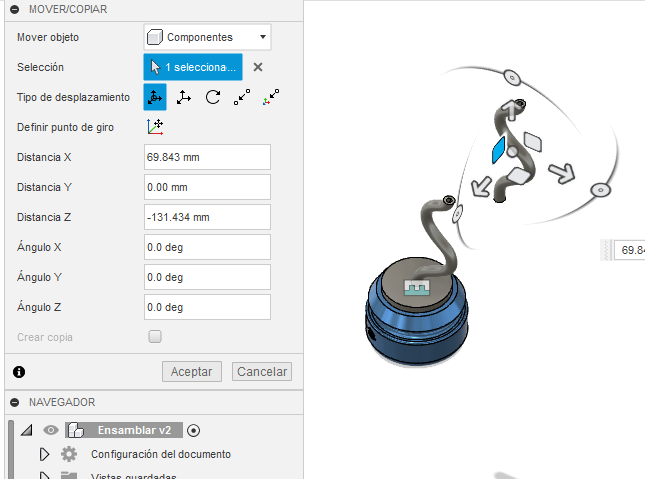

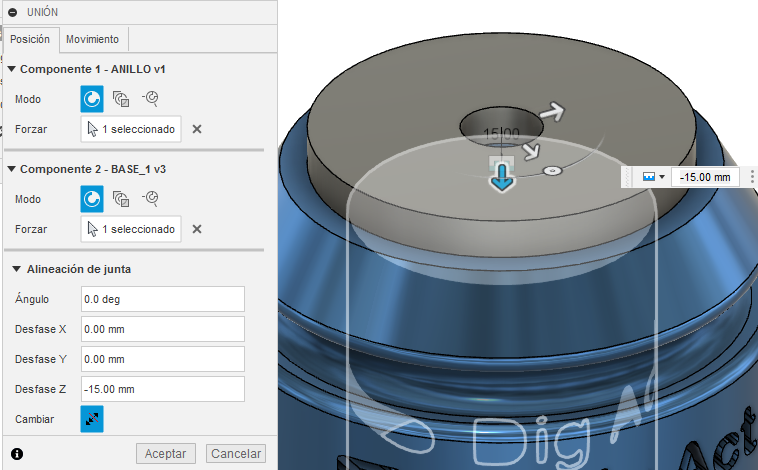

Para ensamblar todas nuestras partes, crearemos un nuevo archivo e iremos arrastrando parte por parte. Primero la base y el anillo, para esto seleccionamos ensamblar, unir y luego las aristas o puntos a unir.
UNIR BRAZOS
![p13.2.PNG](/proxy/?url=https://content.instructables.com/FE2/ANQX/KVNTJSVG/FE2ANQXKVNTJSVG.png&filename=p13.2.PNG)

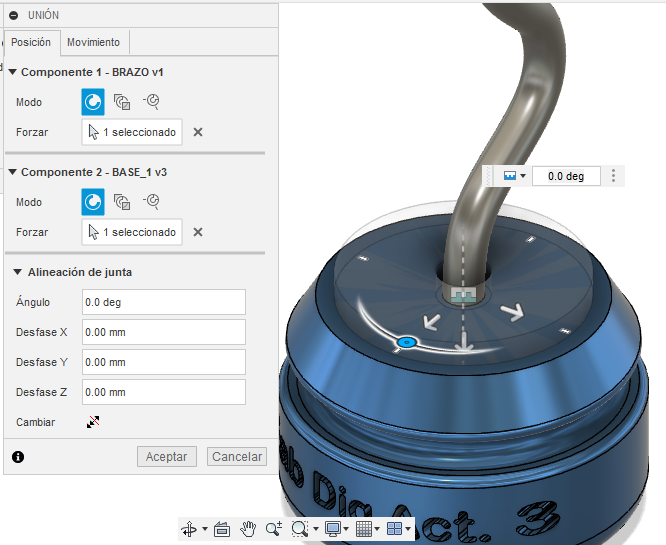

Repitiendo el paso anterior esta vez uniremos los brazos a la base.
ULTIMAKER CURA
![p13.3.PNG](/proxy/?url=https://content.instructables.com/F97/LBYN/KVNTJSVW/F97LBYNKVNTJSVW.png&filename=p13.3.PNG)
Por ultimo guardamos todo, para ingresarlo en formato stl en el programa Ultimaker Cura, donde configurando según se vea conveniente se pueda realizar la impresión 3D de los objetos.
