Automation With AppFernandoK and ESP32

This is a tutorial on how to use AppFernandoK, which is a generic automation application for Android. I developed AppFernandoK with the purpose of enabling you to automate a multitude of things while using ESP32 or ESP8266. In this video, I’ll also show a multiclient example with ESP32 that sends and receives messages to the application.

Click HERE and download the App.

Icon

The home screen consists of the following components

1. Select Settings

2. Select Connection

Click the button to add

Fill in the fields

A new item in the list of connections will appear as shown in Figure 1, select the connection according to Figure 2, and return to the initial screen by clicking on the X.

Type a * command in the text field and click OK

* The commands must be properly programmed in the source code of the ESP32, both for the relay output and for sending response to the application.

1. Select Settings

2. Select Add Button

Fill in the fields as shown

* The list of reserved commands (such as Wait) is available in the application user manual

A new button will be created according to the image

You can enable button movement by clicking EnableDragButton

An arrow icon will appear indicating the movement of the object.

To edit / delete, use the drag button of the gear located in the upper right corner.

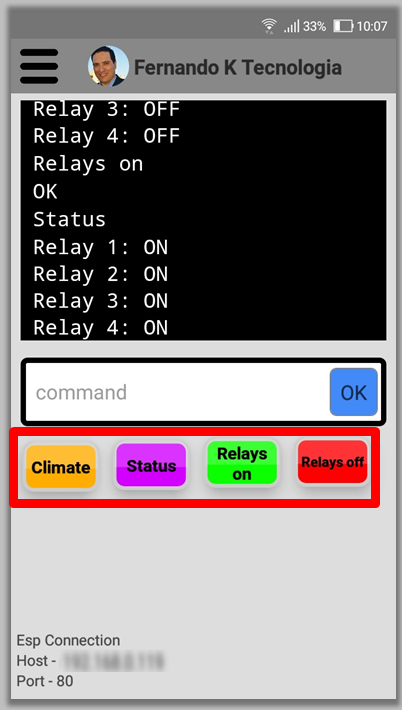

The buttons used in our example are highlighted in the image

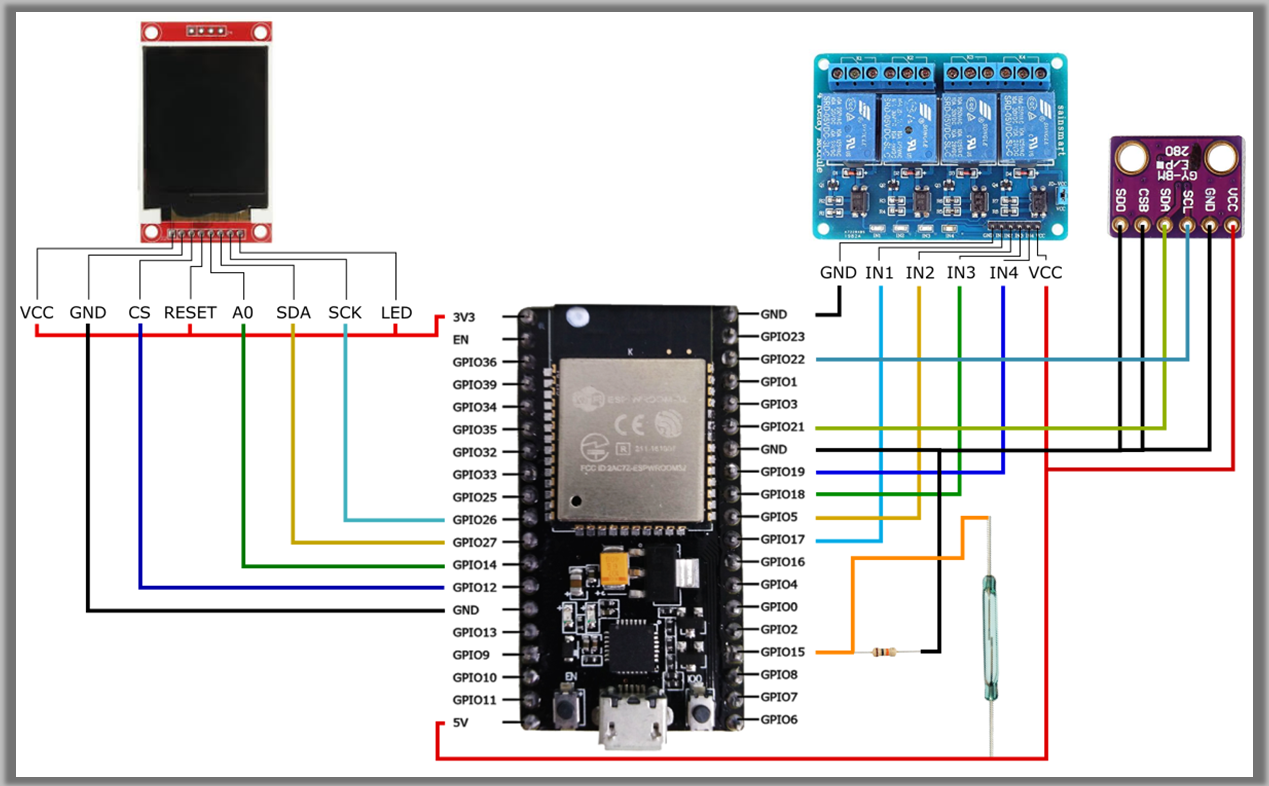

· ESP32 WROOM Dev Module

· TFT 1.8 '' Display

· 4-relay module

· BME280

· Reed Switch

· Neodymium's magnet

· 10k ohm resistor

· Smartphone

· AppFernandoK application

· Jumpers

Installing Libraries

Adafruit_GFX

https://github.com/adafruit/Adafruit-GFX-Library

Adafruit_ST7735

https://github.com/adafruit/Adafruit-ST7735-Librar...

Adafruit_BME280

https://github.com/adafruit/Adafruit_BME280_Librar...

Task responsible for reading the reed switch sensor and sending warnings to clients if the sensor is activated.

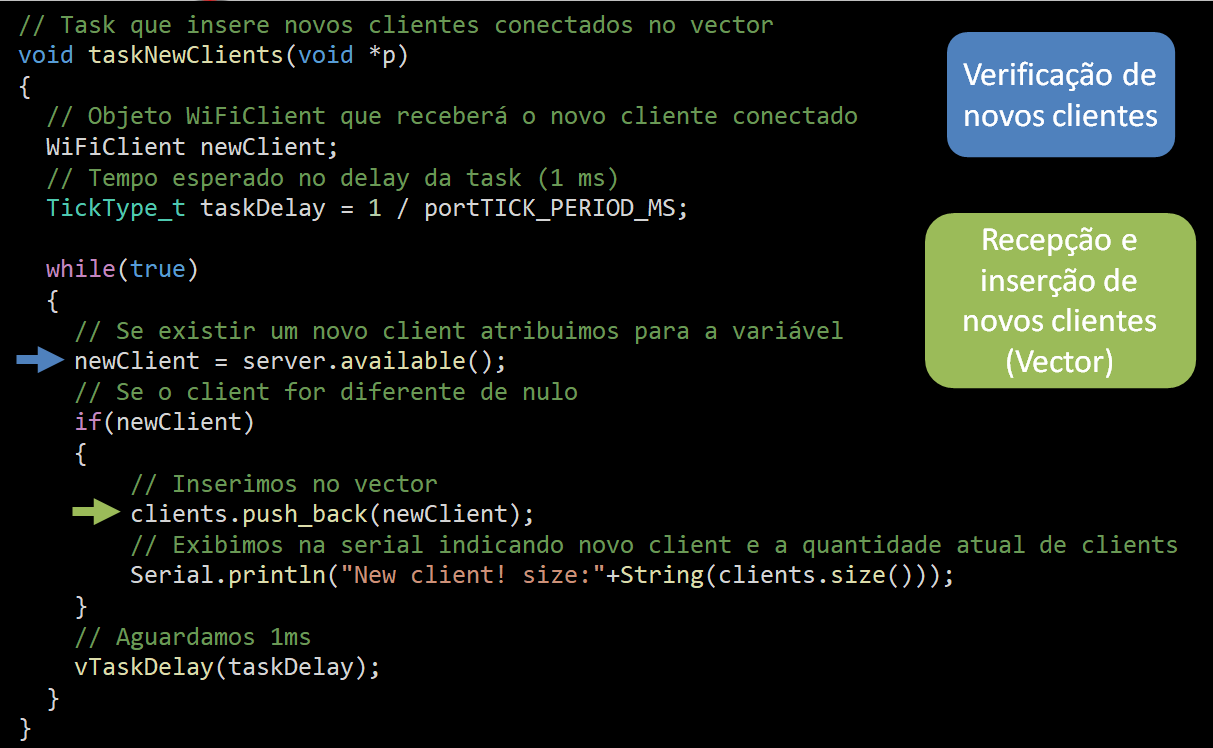

Task responsible for adding new clients to the list of connected clients (vector) used by ESP.

Task responsible for reading commands received from clients, performing an action, and sending a response.

The loop function is responsible for reading the BME280 temperature and humidity sensor, displaying the values on the display every 5 seconds, and displaying the number of connected clients.

#include <Arduino.h> //Lib Arduino (opcional)
#include <Adafruit_GFX.h> // Biblioteca de gráficos
#include <Adafruit_ST7735.h> // Biblioteca do hardware ST7735
#include <Fonts/FreeSerif9pt7b.h> // Fonte Serif que é usada no display
#include <WiFi.h> // Lib WiFi
#include <Wire.h>  // Necessário apenas para o Arduino 1.6.5 e posterior
#include <SPI.h> // Lib de comunicação SPI
#include <Adafruit_BME280.h> // Lib do sensor BME
#include <vector> // Lib com as funções de vetor (vector)

const char* ssid     = "SSID"; // Coloque o nome da sua rede wifi aqui
const char* password = "PASSWORD"; // Coloque a sua senha wifi aqui

const IPAddress IP = IPAddress(111,111,1,111); // IP fixo que o ESP utilizará
const IPAddress GATEWAY = IPAddress(111,111,1,1); // Gateway
const IPAddress SUBNET = IPAddress(255,255,255,0); // Máscara

const int port = 80; // Porta

// Objeto WiFi Server, o ESP será o servidor
WiFiServer server(port);

// Vetor com os clientes que se conectarão no ESP
std::vector clients;

// Objeto do sensor BME280
Adafruit_BME280 bme; //SDA = GPIO21, SCL = GPIO22

// ESP32-WROOM
#define TFT_CS 12 // CS
#define TFT_DC 14 // A0
#define TFT_MOSI 27 // SDA
#define TFT_CLK 26 // SCK
#define TFT_RST 0  // RESET
#define TFT_MISO 0 // MISO

// Objeto do display tft
Adafruit_ST7735 display = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_CLK, TFT_RST);

// Pinos ligados nos relés
const int relay1 = 17, relay2 = 5, relay3 = 18, relay4 = 19;
// Pino ligado no reed switch
const int reedSwitch = 15;

// Variável que obtém a temperatura e umidade
String climate = "";
// Flag que indica se o display está ocupado
bool displayIsBusy = false;
// Altura da fonte que é usada no display (9 + 5 espaçamento)
int fontHeight = 14;

// Task de leitura do sensor reed switch
void taskReedSwitch(void *);
// Task que insere novos clientes (recém conectados) no vector
void taskNewClients(void *);
// Task que recebe executa comandos dos clientes
void handleClients(void *);

void setup()
{
  // Iniciamos a serial com 9600 de velocidade
  Serial.begin(9600);

  // Iniciamos o display com fundo preto
  display.initR(INITR_BLACKTAB);
  // Exibimos a mensagem "Starting..."
  showDisplay("Starting...", true);

  // Configuramos os pinos dos relés e reed switch (pinMode)
  setPins();
  // Iniciamos o sensor BME280
  bmeBegin();
  // Iniciamos o servidor (WiFi Server)
  serverBegin();
  // Criamos 3 tasks (mais detalhes no escopo da função)
  createTasks();
}

void loop()
{
  // Exibimos o total de clientes conectados
  showClients();
  // Lemos o sensor BME280 obtendo a temperatura e umidade
  readBMESensor();
  // Aguardamos 5 segundos
  delay(5000);
}

// Criamos as 3 Tasks
void createTasks()
{
  //Criamos a task de leitura do reed switch
  xTaskCreatePinnedToCore
  (
    taskReedSwitch,   //Função que será executada
    "readReedSwitch", //Nome da tarefa
    10000,            //Tamanho da pilha
    NULL,       //Parâmetro da tarefa
    2,          //Prioridade da tarefa
    NULL,       //Caso queria manter uma referência para a tarefa que vai ser criada (no caso não precisamos)
    0           //Número do core que será executada a tarefa (usamos o core 0 para o loop ficar livre com o core 1)
  );

  //Criamos a task que insere os novos clientes no vector
  xTaskCreatePinnedToCore(taskNewClients, "taskNewClients", 10000, NULL, 2, NULL, 0);

  //Criamos a task que recebe e executa os comandos dos clients conectados
  xTaskCreatePinnedToCore(handleClients, "handleClients", 10000, NULL, 2, NULL, 0);
}

// Task que lê o reed switch
void taskReedSwitch(void* p)
{
  // Valor que representa 1ms, usado nos vTaskDelays
  TickType_t taskDelay = 1 / portTICK_PERIOD_MS;

  // O loop deve ser infinito (para chamarmos constantemente o vTaskDelay que, por sua vez, alimenta o Watchdog e evita a reinicialização indesejada do ESP pelo Watchdog)
  while (true)
  {
    // Se o reed switch estiver com sinal alto
    if(digitalRead(reedSwitch) == HIGH)
    {
      // Exibe mensagem na serial e no display
      Serial.println("reed high");
      showDisplay("Reed switch\nActivated!", true);

      // Envia a mensagem "The sensor has been activated!" para todos os clientes conectados
      for(int i=0; i

// Task que insere novos clientes conectados no vector
void taskNewClients(void *p)
{
  // Objeto WiFiClient que receberá o novo cliente conectado
  WiFiClient newClient;
  // Tempo esperado no delay da task (1 ms)
  TickType_t taskDelay = 1 / portTICK_PERIOD_MS;

  while(true)
  {
    // Se existir um novo client atribuimos para a variável
    newClient = server.available();

    // Se o client for diferente de nulo
    if(newClient)
    {
      // Inserimos no vector
      clients.push_back(newClient);
      // Exibimos na serial indicando novo client e a quantidade atual de clients
      Serial.println("New client! size:"+String(clients.size()));
    }
    // Aguardamos 1ms
    vTaskDelay(taskDelay);
  }
}

// Função que verifica se um cliente enviou um comando
void handleClients(void *p)
{
  // String que receberá o comando
  String cmd;
  // Tempo aguardado pela task (1 ms)
  TickType_t taskDelay = 1 / portTICK_PERIOD_MS;

  // Loop infinito
  while(true)
  {
    // Atualizamos o vector deixando somente os clientes conectados
    refreshConnections();

    // Percorremos o vector
    for(int i=0; i

// Função que verifica se um ou mais clients se desconectaram do server e, se sim, estes clients serão retirados do vector
void refreshConnections()
{
  // Flag que indica se pelo menos um client ser desconectou
  bool flag = false;
  // Objeto que receberá apenas os clients conectados
  std::vector<WiFiClient> newVector;

  // Percorremos o vector
  for(int i=0; i<clients.size(); i++)
  {
    // Verificamos se o client está desconectado
    if(!clients[i].connected())
    {
      // Exibimos na serial que um cliente se desconectou e a posição em que ele está no vector (debug)
      Serial.println("Client disconnected! ["+String(i)+"]");
      // Desconectamos o client
      clients[i].stop();
      // Setamos a flag como true indicando que o vector foi alterado
      flag = true;
    }
    else
      newVector.push_back(clients[i]); // Se o client está conectado, adicionamos no newVector
  }
  // Se pelo menos um client se desconectou, atribuimos ao vector "clients" os clients de "newVector"
  if(flag)
    clients = newVector;
}

// Função que executa um comando de acordo com a String "cmd"
void executeCommand(String cmd, WiFiClient client)
{
  // String que guarda a resposta que será enviada para o client
  String response = "";
  // Vetor com os 4 pinos dos relés usados neste exemplo, que facilitará a escrita do código fonte
  int relays[4] = {relay1, relay2, relay3, relay4};

  // Se a String estiver vazia, abortamos a função
  if (cmd.equals(""))
    return;

  // Exibimos o comando recebido na serial e no display
  Serial.println("Recebido: ["+cmd+"]");
  showDisplay("Command\nreceived:", true);
  showDisplay(cmd, false);

  // Deixamos a string toda em maiúsculo
  cmd.toUpperCase();

  // Se o comando for igual a status
  if(cmd.equals("STATUS"))
    response = getStatus(); // Montamos a String de resposta com o status de cada relé
  else
  if(cmd.equals("RELAYS ON")) // Se for igual a Relays on, ligamos todos os relés
  {
    for(int i=0; i<4; i++)
      digitalWrite(relays[i], LOW); // Lógica inversa

    response = "OK";
  }
  else
  if(cmd.equals("RELAYS OFF")) // Se for igual a Relays off, desligamos todos os relés
  {
    for(int i=0; i<4; i++)
      digitalWrite(relays[i], HIGH);

    response = "OK";
  }
  else // Se for igual a relay 1 on, relay 1 off, relay 2 on... e assim por diante, executamos uma ação de acordo com o comando
  if(cmd.equals("RELAY 1 ON") || cmd.equals("RELAY 2 ON") || cmd.equals("RELAY 3 ON") || cmd.equals("RELAY 4 ON") || cmd.equals("RELAY 1 OFF") || cmd.equals("RELAY 2 OFF") || cmd.equals("RELAY 3 OFF") || cmd.equals("RELAY 4 OFF"))
  {
    int index = atoi((cmd.substring(cmd.indexOf(" ")+1, cmd.indexOf(" ")+2)).c_str());

    if(cmd.indexOf("ON")>=0)
      digitalWrite(relays[index-1], LOW);
    else
      digitalWrite(relays[index-1], HIGH);

    response = "OK";
  }
  else // Se for igual a climate, atribuimos a String response a última leitura de temperatura e umidade feita pelo BME280
  if(cmd.equals("CLIMATE"))
    response = climate;
  else
    response = "Invalid command"; // Se não for nenhum dos comandos acima, retornamos "Comando inválido"

  // Exibimos a resposta na serial (debug)
  Serial.println("Resposta: ["+response+"]");

  // Enviamos para o client passado por parâmetro e exibimos sucesso ou falha na serial
  if(client.print(response)>0)
    Serial.println("Resposta enviada");
  else
    Serial.println("Erro ao enviar resposta");
}

// Função que lê os pinos dos relés e retorna o estado atual em uma String
String getStatus()
{
  String status = "Relay 1: ";

  if(digitalRead(relay1) == LOW)
    status+="ON";
  else
    status+="OFF";

  status += "\n Relay 2: ";

  if(digitalRead(relay2) == LOW)
    status+="ON";
  else
    status+="OFF";

  status += "\n Relay 3: ";

  if(digitalRead(relay3) == LOW)
    status+="ON";
  else
    status+="OFF";

  status += "\n Relay 4: ";

  if(digitalRead(relay4) == LOW)
    status+="ON";
  else
    status+="OFF";

  return status;
}

// Configuramos os pinos INPUT e OUTPUT
void setPins()
{
  pinMode(reedSwitch, INPUT);
  pinMode(relay1, OUTPUT);
  pinMode(relay2, OUTPUT);
  pinMode(relay3, OUTPUT);
  pinMode(relay4, OUTPUT);

  digitalWrite(relay1, HIGH);
  digitalWrite(relay2, HIGH);
  digitalWrite(relay3, HIGH);
  digitalWrite(relay4, HIGH);
}

// Iniciamos o sensor BME280 exibindo sucesso ou falha
void bmeBegin()
{
  //0x76 = o pino SD0 do sensor deve ser ligado no GND
  //0x77 = o pino SD0 do sensor deve ser ligado no VCC
  if (!bme.begin(0x76))
  {
    Serial.println("Sensor bme failed!");
    showDisplay("Sensor bme failed!", false);
  }
  else
  {
    Serial.println("Sensor bme ok");
    showDisplay("Sensor bme ok", false);
  }
}

// Conectamos no WiFi e iniciamos o servidor
void serverBegin()
{
  // Iniciamos o WiFi
  WiFi.begin(ssid, password);
  //Exibimos na serial e no display
  showDisplay("WiFi Connecting", false);
  Serial.println("Connecting to WiFi");

  // Enquanto não estiver conectado exibimos um ponto
  while (WiFi.status() != WL_CONNECTED)
  {
    display.print(".");
    Serial.print(".");
    delay(1000);
  }
  // Exibimos na serial e no display a mensagem OK
  Serial.println("OK");
  showDisplay("OK", true);

  // Configuramos o WiFi com o IP definido anteriormente
  WiFi.config(IP, GATEWAY, SUBNET);

  // Iniciamos o servidor
  server.begin(port);
  // Printamos o IP (debug)
  Serial.println(WiFi.localIP());
}

// Função que exibe a quantidade de clientes conectados no servidor do ESP
void showClients()
{
  showDisplay("Clients: "+String(clients.size()), true);
}

// Função que lê a temperatura e umidade do sensor BME280
void readBMESensor()
{
  float t = bme.readTemperature();
  float h = bme.readHumidity();

  if(isnan(t) || isnan(h))
  {
    Serial.println("Erro ao ler sensor");
    showDisplay("-\n-", false);
    climate = " -\n -";
  }
  else
  {
    Serial.println((String(t))+";"+(String(h)));
    showDisplay("\nClimate:\n"+String(t)+" C", false);
    showDisplay(String(h)+" %", false);

    climate = String(t)+" C";
    climate += "\n "+String(h)+" %";
  }
}

// Verifica se o display está ocupado e exibe a mensagem no display
// Se clear estiver como true então limpamos o display antes da exibição
void showDisplay(String msg, bool clear)
{
  if(!displayIsBusy)
  {
    displayIsBusy = true;
    if(clear)
        resetDisplay();

    display.println(msg);
    displayIsBusy = false;
  }
}

// Limpa e reconfigura o display
void resetDisplay()
{
  display.setFont(&FreeSerif9pt7b);
  display.fillScreen(ST77XX_BLACK);
  display.setTextColor(ST7735_WHITE);
  display.setCursor(0,fontHeight);
  display.setTextSize(1);
}

Download the App:

https://play.google.com/store/apps/details?id=com....

MANUAL DO APP
PDF

INO
