Authenticator Safe Using Blynk

Die Idee hinter unserem Projekt besteht darin, ein Schlosssystem zu entwickeln, das mithilfe eines beliebigen Telefons, das mit einem Netzwerk verbunden ist, gesteuert werden kann, um Zugriff auf die Box über einen Mikrocontroller (ESP32) und eine mobile App namens Blynk zu erhalten.

Hardware:

1x ESP32 Wifi

1x TIP 122 Transistor

1x Taste

1x 12v Adapter

1x Powerbank Oder 5v Batterie

1x Solenoid Lock

1x Diode

2x Transistors

1x Box

Breadboard

Jumper Cables

Software:

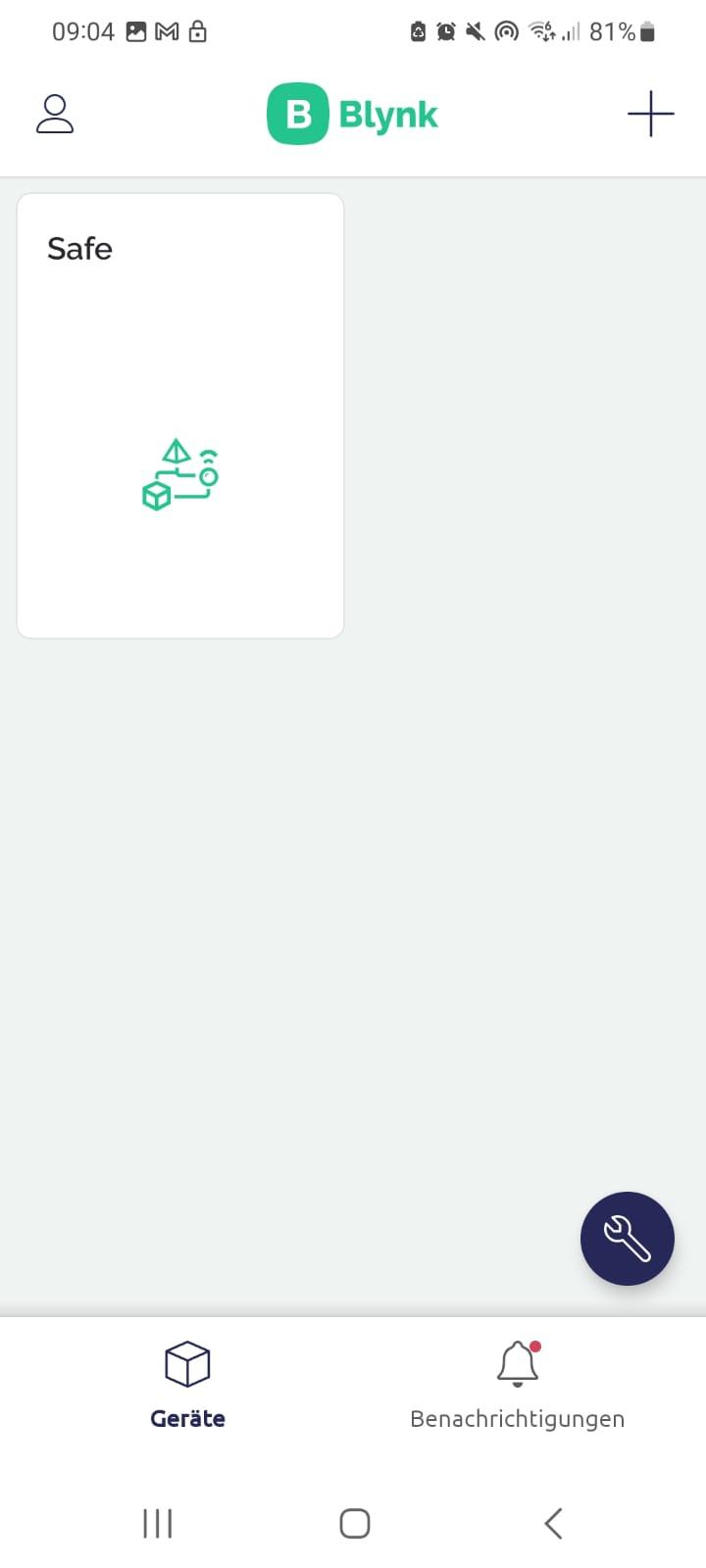

BlynkIOT (Android)

Laserbox

Arduino IDE

Zuerst mussten wir lernen und uns über die Funktionsweise eines ESP32 informieren, sowie über die Anordnung der Pins und des Breadboards, da dies ein neues Projekt für mich war. Anschließend haben wir recherchiert, wie wir unseren ESP32 mit der Blynk-App verbinden können.

Nachdem wir alles mit dem Setup und der Verbindung der App zum ESP32 geklärt hatten, begannen wir damit, Transistoren zu testen, um die Verkabelung und die Steuerung einer LED mithilfe der App herauszufinden. Nachdem wir alles herausgefunden hatten, begannen wir mit der Gestaltung der Box und dem Layout, um alles darin unterzubringen, und suchten nach einer Möglichkeit, den ESP32 und das Schloss mit Strom zu versorgen.

Nachdem wir die Verkabelung des Schlosses und des Netzteils herausgefunden und einige Fehlerbehebungen vorgenommen hatten, um sicherzustellen, dass das Schloss einwandfrei funktioniert und mithilfe der App gesteuert wird, begannen wir damit, die von uns entworfene Box mit dem Laser Cutter, den uns die Universität zur Verfügung stellte, zuzuschneiden und alles zusammenzubauen.

Funktionweise:

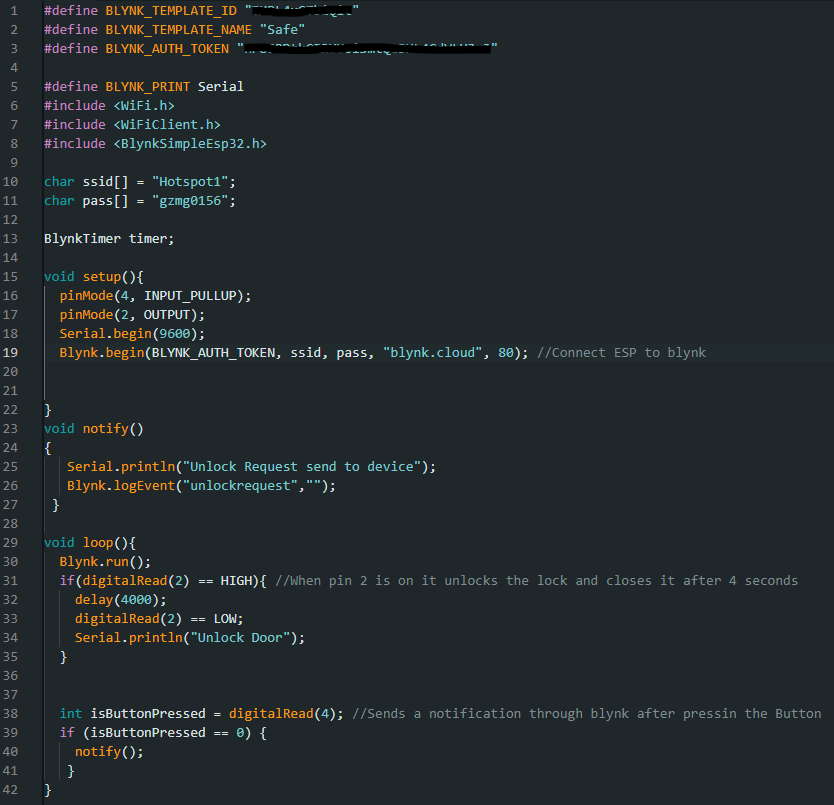

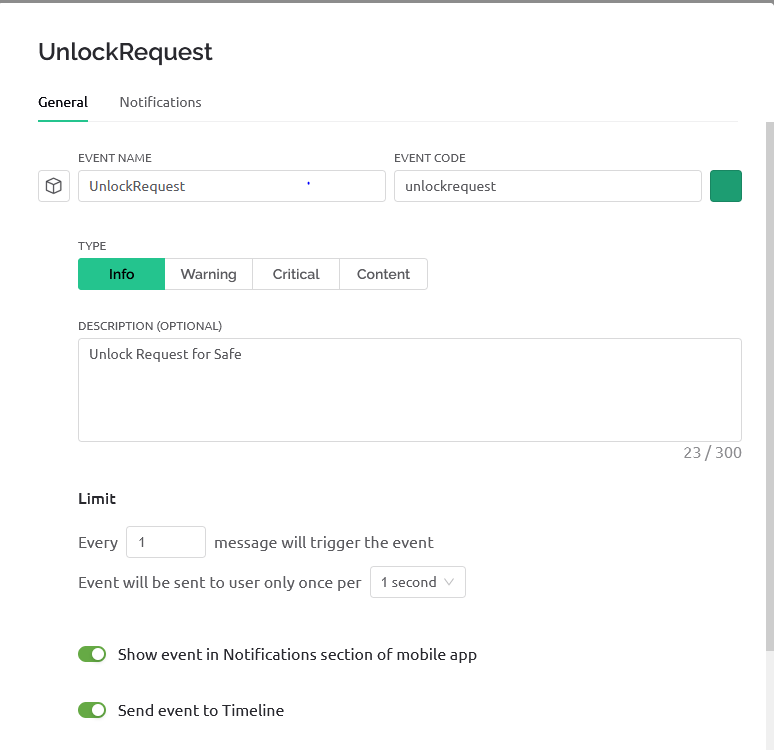

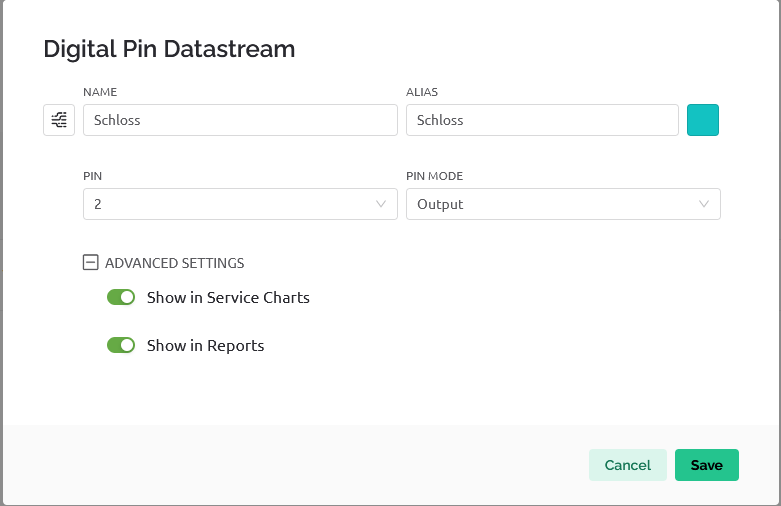

Wenn Sie den Knopf drücken, wird es eine Benachrichtigung an das Handy, das mit dem ESP32 über Blynk verbunden ist. Anschließend, durch das Drücken des Knopfes in der App, sendet Blynk ein Signal an den ESP32, der den TIP122-Transistor steuert und die Box aufschließt.

Probleme:

-Viele Probleme beim Hochladen des Codes führten dazu, dass wir einen weiteren ESP32 kaufen mussten.

-Box wird zuklein geschnitten

-Normale NPN transistoren werden beim Testen überlastet und heiß, sodass sie nicht richtig funktionieren deswegen müssten wir ein TIP122 Transistor mit darlington pair nutzen für die hohe spannung leistung.

-Wir hatten Probleme damit, den Knopf an der Tür anzubringen und ihn mit der Breadvoard zu verbinden, aber letztendlich haben wir uns ein paar M/F Jumpercable gekauft was das problem gelöst hat.
