Aromatizador Seebeck Bioglicerina

Hola ,
Este es mi primer instructable espero y les sirva :).

Explicaciòn:
Como algunos ya conoceremos existe una demanda energetica considerable y en los ultimos años se a dado ala busqueda de nuevas formas de obtener esa energia y mas que nada que una manera ecologica y ahi es donde entran la siguiente pregunta. ¿como conseguirla ? pues les aporto una pequeña idea de como conseguir al menos la suficiente para alimentar nuestros dispositivos moviles y agregando el plus de aromatizar nuestra casa.
Como algunos ya conoceremos existen las celdas peltier que funcionar de 2 maneras que son

El efecto Seebeck consiste en generar corriente eléctrica sometiendo la unión de 2 metales diferentes a una diferencia de temperaturas

El efecto Peltier nos dice que , si se aplica una corriente eléctrica a la unión de 2 metales diferentes se apreciara una diferencia de temperaturas en las uniones.

Nos enfocaremos en el efecto seebeck, que en pocas palabras el choque termico nos permite generar energia.
Ahi en donde nos preguntamos de donde sacar ese choque termino?

1. ¿Podriamos utilizar el sol ? gran idea!, pero en los dias nublados o de noche q hariamos ?
2. ¿Podriamos reutilizar energia perdida de otros dispositivos ? tambien gran idea !, pero no siempre la tendriamos disponible
3. ¿Podriamos utilizar algun combustible para generar calor? mmmm , seria la opcion mas viable, pero la mayoria de los combustible son muy dañinos para el medio ambiente ... espera! ay un combustible q daña mucho menos ! LA BIOGLICERINA !!


La bioglicerina

¿Que es la bioglicerina ?
Pues la bioglicerina es un subproducto generada a partir del biodiesel, despues de el proceso de produccion de biodisel apartir de aceites reciclados , al generar 100kg de biodiesel se genera 10kg de un residuo la BIOGLICERINA , la mayoria del tiempo es utilizada para fabricar jabones , pero podriamos utilizarla como combustible ecologico .

¿Que emiciones genera?

• Monóxido de Carbono (CO): menor de 40 ppm
• Óxidos de nitrógeno (NOx): menor de 13 ppm
• Dióxido de azufre (SO2): menor de 1 ppm
• Compuestos orgánicos volátiles (COV's): No se detectan

Pues a trabajar!

Materiales

• Pinzas
• Silicon termino
• Regla
• Mototool
• Tornillos y Tuercas (3mm) 1/8
• Pasta termica
• 9 Celdas peltrier
• Papel aluminio
• Broca 1/8
• 7805 regulador
• Usb puerto
• Multimetro
• Placa de acero de 3mm (reciclado)
• Disipador de aluminio (reciclado)
• Abanico 12v (reciclado)
• Cautin y soldadura

Por si misma la bioglicerina no es volatil, pero agregando una mecha, se encedera facilmente

Ya resuelto el problema de la combustion podremos agregar aromatizante para velas si es de su agrado (recordar que es el plus).

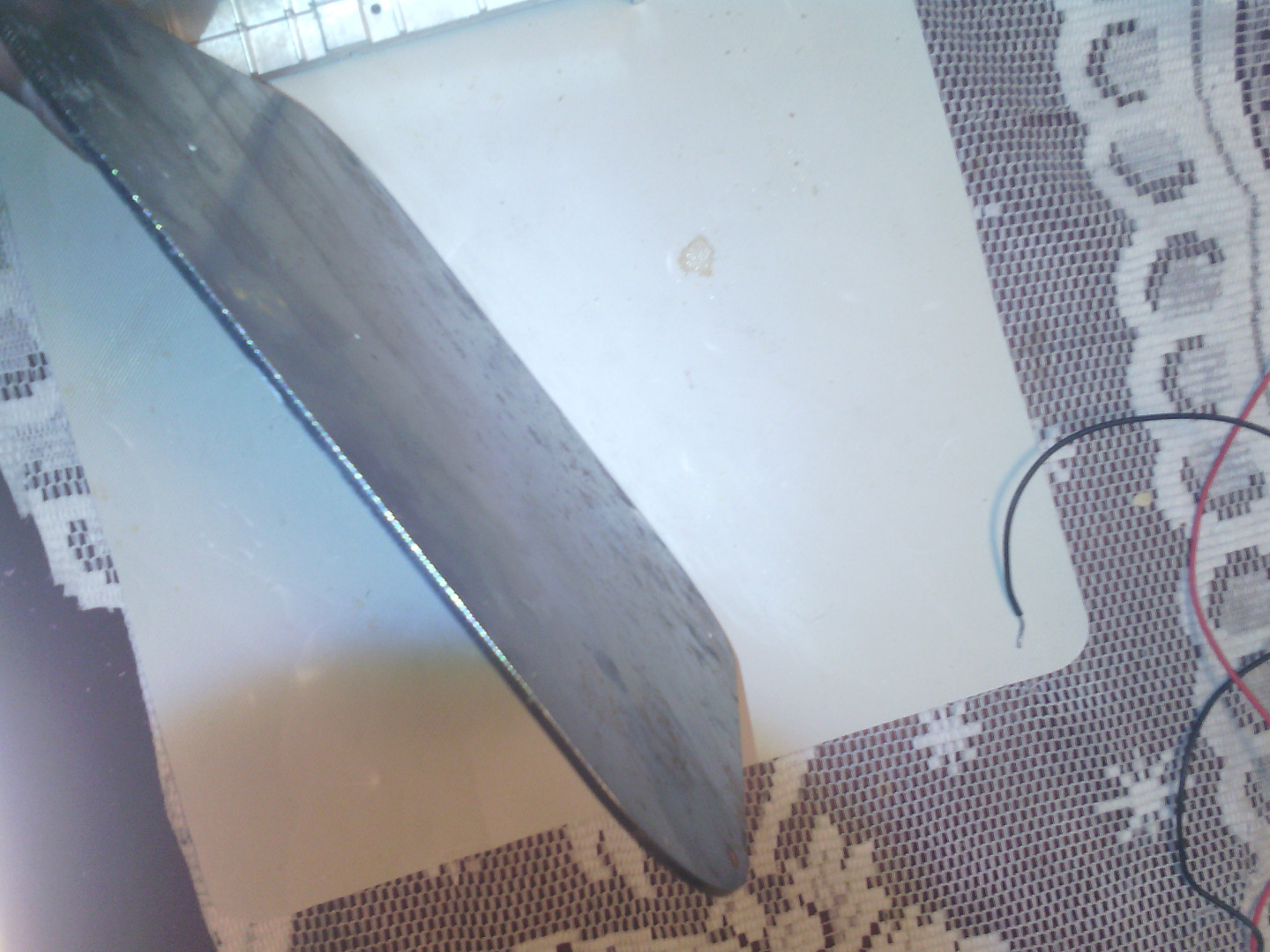

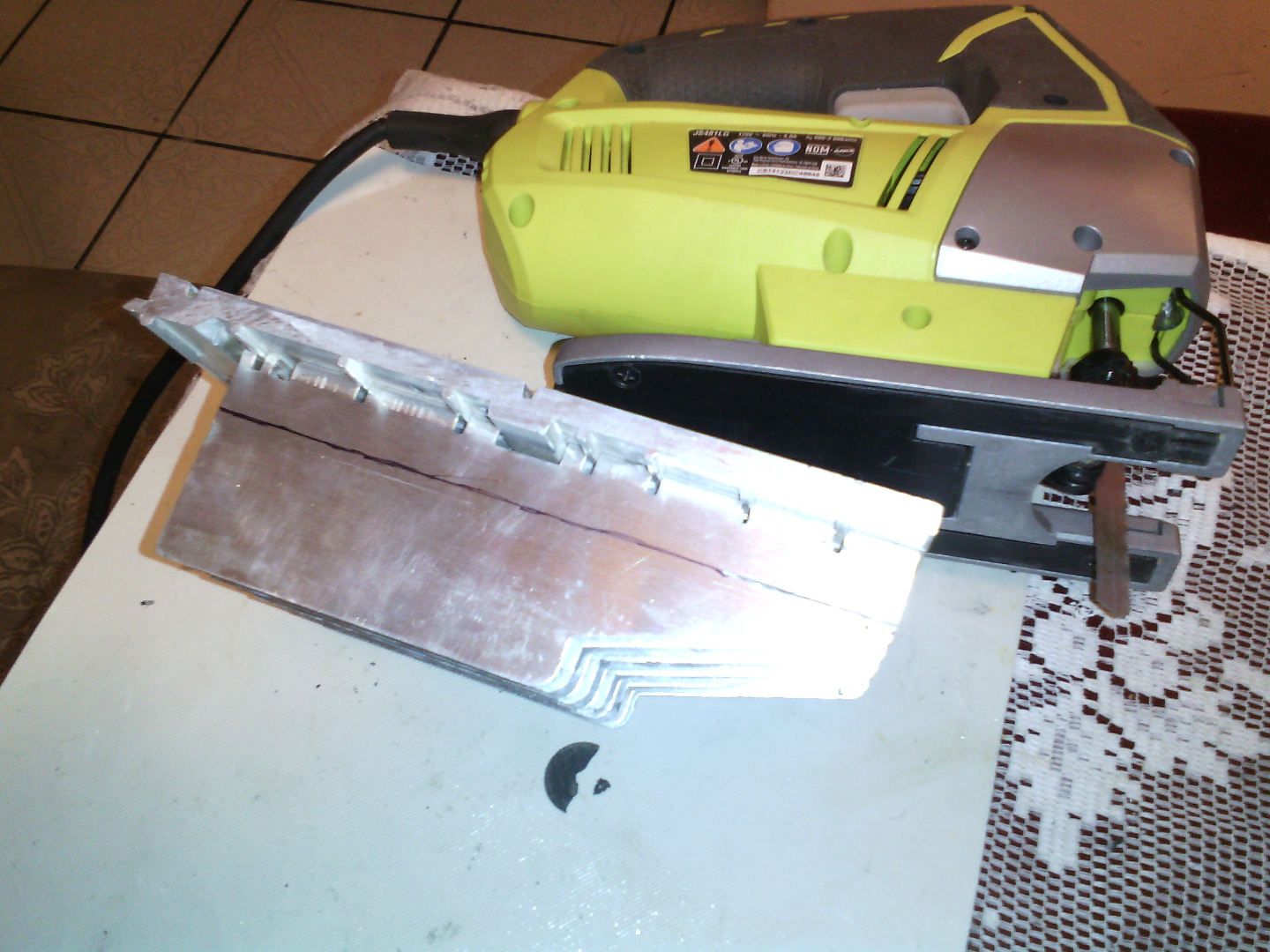

Tomando las medidas de largo de nuestras 9 celdas peltrier (4mmx4mm) cortaremos el disipador y la placa de aluminio que nos dara 12cm x14cm (dejamos 2 centimetros para los tornillos)
Despues de terner nuestras medidas procederemos a hacer 2 perforaciones por esquina.

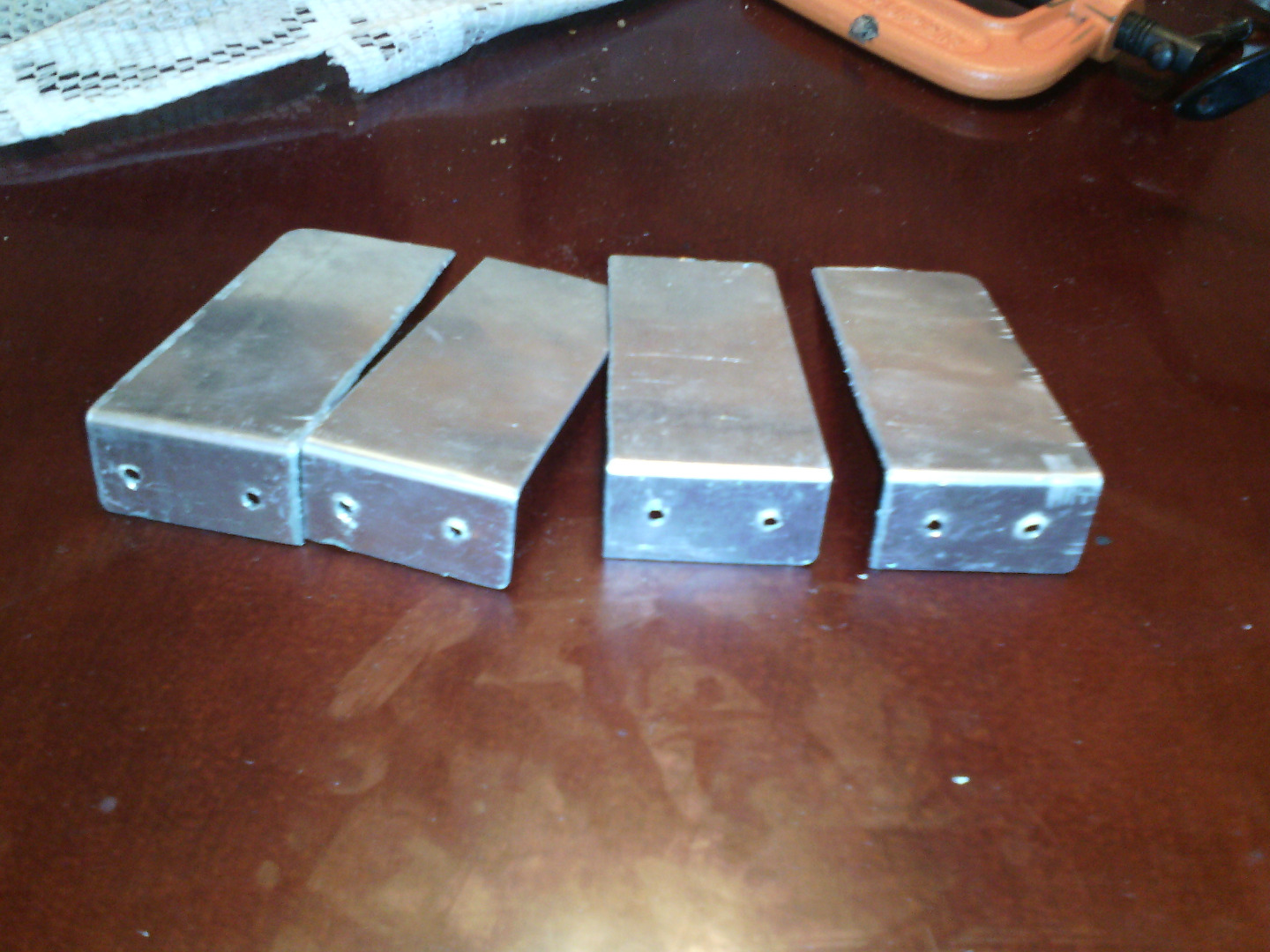

Con los desechos de cortado anterior fabricaremos nuestro soporte.

Verificamos que todo cuadre perfectamente y ensablamos de prueba.

Una ves terminada nuestra base pasamos a preparar nuestras celdas
Con una navaja procederemos a quitar el Silicon q proteje nuestras celdas de sus terminales (con mucho cuidado!)

y soldaremos en serie las 9 celdas negativo con positivos , hasta q solo nos queden 2 terminales

¿Porque 9 celdas?
Bueno en internet rondan muchos videos de que con una celda es posible proporcionar hasta 8voltios por celda

pero omiten el efecto "caida de tension al aplicar carga"

Volviendo al ensamble

Despues de tener nuestras 9 celdas soldadas procedemos a aplicar pasta termina en la placa de acero en toda la superficie y colocaremos las celdas .

ya teniendo nuestras celdas colocadas en la placa , haremos un "empaque" con el papel aluminio

ya que nuestras celdas no son asimetricas tendremos que fabricar un "empaque" para ellas con el papel aluminio asi quedaran en contacto con la placa de aluminio y la placa de acero.
(recuerde poner pasta termica abundantemente)

Procederemos a ensamblar todo y sellar todo con silicon termino todas las orillas

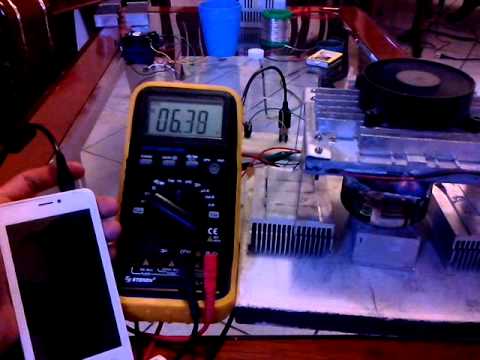

Al tener todo montado tomaremos nuestro multimetros y veremos la polaridad de nuestros cables (aplicamos muy poco calor en la placa de acero)

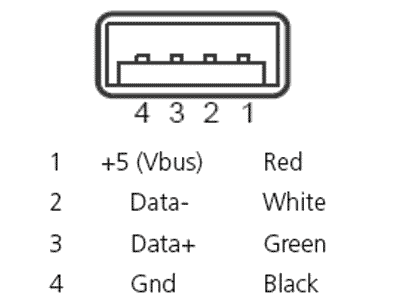

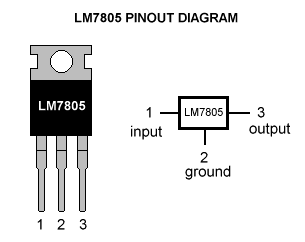

Despues haremos un circuito muy muy sencillo ! Conectaremos el positivo al pin 1 de nuestro regulador y el negativo al pin 2 ese mismo pin lo conectaremos al pin 4 del usb hembra y el pin 3 de nuestros regulador al pin 1 de nuestro usb hembra
El abanico lo colocaremos sobre nuestro disipador de aluminio y lo conectamos cable rojo al positivo de nuestras celdas y negro al negativo (este se retroalimentara solo con la energia generada)

Lo interesante de todo esto es que no requiere baterias ni sensores, la misma energia generada es suficiente para que se inicie todo sin necesidad de gastar en otras cosas

Lo unico que bastara es colocar un recipiente(una lata de refresco) con bioglicerina en la parte de abajo de nuestro aromatizador generador y esperamos almenos unos segundo y listo ! Energia limpia!!

Espero y les guste

Por falta de tiempo se omitio la estetica y se baso en el funcionamiento, en un futuro se mejorara el diseño final y se busca alcanzar 50w
Hasta pronto! y Exito!!
